Type de produit	Machine à effet lumineux LED
Marque	BeamZ
Modèle	FlatPAR 151.229
Source lumineuse	LED RGB 3W (quantité variable selon version)
Nombre de LEDs	7 à 12 LEDs
Angle de faisceau	25°
Dimensions (L x l x H)	220 x 220 x 100 mm
Poids	1,5 kg
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation	30 W
Fonctions principales	DMX-512, maître/esclave, automatique, son activé, gradation 0-100%
Canaux DMX	3/7/10 canaux (selon mode)
Connectique	XLR 3 broches (entrée/sortie), IEC (alimentation)
Indice de protection	IP20 (usage intérieur)
Température de fonctionnement	0°C à 40°C
Montage	Au sol, sur trépied ou support avec bracket fourni
Refroidissement	Convection naturelle
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec
Sécurité	CE, conformité RoHS, protection thermique
Pièces détachées et réparabilité	Fusible remplaçable, pas de réparation par l'utilisateur hormis le fusible
Accessoires inclus	Manuel d'utilisation, câble d'alimentation, bracket de montage

FOIRE AUX QUESTIONS - FlatPAR 151.229 BeamZ

Comment puis-je connecter le FlatPAR 151.229 à une console DMX ?

Utilisez un câble XLR 3 broches pour relier la sortie DMX de votre console à l'entrée DMX de l'appareil. Assurez-vous de terminer la chaîne avec un terminateur DMX sur le dernier appareil.

Combien de canaux DMX utilise cet appareil ?

L'appareil propose plusieurs modes DMX : 3, 7 ou 10 canaux. Vous pouvez les sélectionner via le menu intégré.

Comment régler l'appareil en mode maître/esclave ?

Connectez plusieurs unités en chaîne via XLR. Réglez la première unité en mode maître (Master) et les suivantes en mode esclave (Slave). Les esclaves suivront les effets du maître.

Puis-je utiliser cet appareil sans contrôleur DMX ?

Oui, il dispose de modes automatiques et de programmes intégrés activés par le son. Sélectionnez ces modes via le panneau de contrôle.

Quel type de fusible est utilisé et comment le remplacer ?

Utilisez un fusible de 0,5A 250V de type 5x20mm. Débranchez l'appareil, ouvrez le compartiment fusible près de la prise IEC et remplacez-le par un fusible identique.

Comment nettoyer le FlatPAR 151.229 ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est la température maximale de fonctionnement ?

L'appareil peut fonctionner dans une plage de température de 0°C à 40°C. Évitez une exposition prolongée au-dessus de 40°C pour prévenir la surchauffe.

Puis-je monter l'appareil au plafond ?

Oui, grâce au bracket fourni, vous pouvez le monter sur un trépied ou une structure. Assurez-vous que le support peut supporter le poids (1,5 kg) et utilisez une élingue de sécurité.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Accédez au menu, naviguez jusqu'à l'option 'Factory Reset' ou 'Default' et confirmez. L'appareil redémarrera avec les réglages d'origine.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Ensuite, inspectez le fusible et remplacez-le si nécessaire. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI FlatPAR 151.229 BeamZ

Nous vous remercions d'avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.
• Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ayez toujours les mains propres pour utiliser l'appareil.
• Ne forcez pas les réglages.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V\~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modification réservé sans notification préalable.

DEBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

INSTALLATION

ATTENTION : Lors de l'installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l'installation.

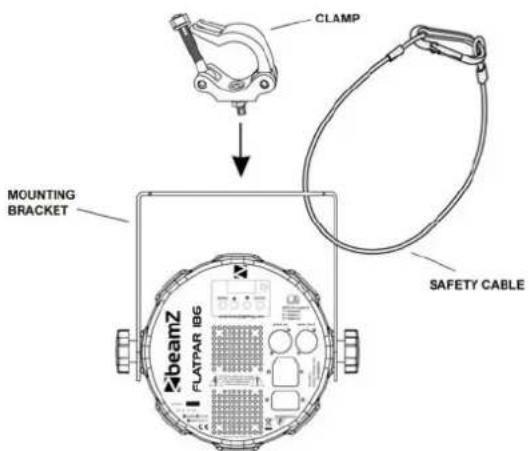

Attention:

• L'installation de l'appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois le poids de l'appareil pendant une heure sans aucune déformation.
• L'installation doit toujours être assurée par un second système de fixation, par exemple un filet ou une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l'installation ne puisse tomber si la fixation principale venait à rompre.
• Assurez-vous que la zone sous l'emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l'utilisation.
• Le responsable du fonctionnement doit faire approuver par un expert les conditions d'installation et d'utilisation de l'appareil avant la première mise en service et après tout changement.
• Le responsable du fonctionnement doit faire approuver par un expert les conditions d'installation et d'utilisation de l'appareil, une fois par an.
  • L'appareil doit être installé de telle sorte que personne ne puisse l'atteindre, passer dessous ou être assis.

ATTENTION : Lorsque vous installez l'appareil, assurez-vous qu'il n'y a aucun matériau fortement inflammable (décorations par exemple) à 0,5 mètres au moins de l'appareil.

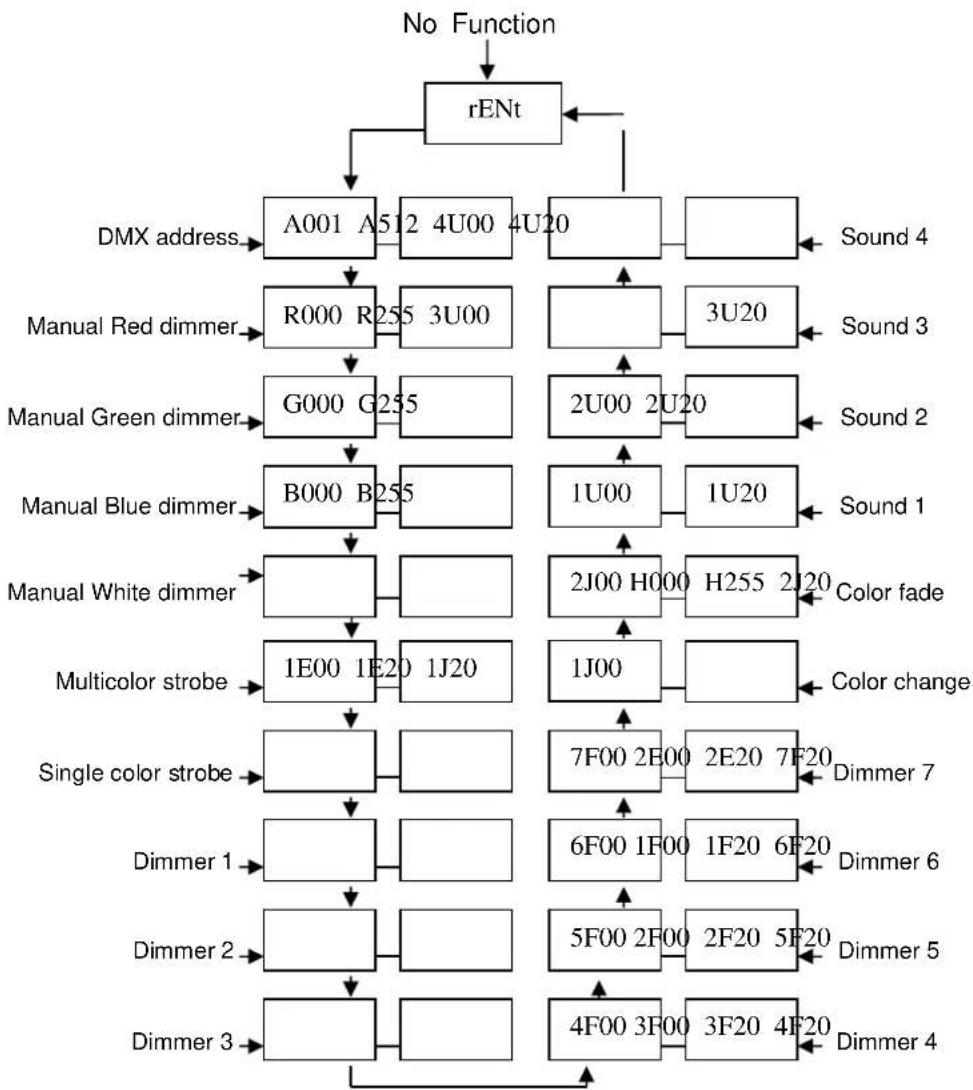

Le panneau de commande vous permet d'effectuer différents réglages : réglage de l'adresse de démarrage, gestion d'un programme pré-programmé, lancer un Reset. Le menu principal est accessible en appuyant sur la touche Mode, vous pouvez naviguer dans le sous-menu avec la touche Up ou Down.

Appuyez sur la touche Enter pour choisir le menu souhaité.

Vous pouvez modifier la sélection en appuyant sur la touche Up ou Down. Confirmez la sélection en appuyant sur la touche Enter.

Vous pouvez quitter un mode en appuyant sur la touche Mode. Les fonctions fournies sont décrits plus loin dans ce manuel.

BRANCHEMENT DMX-512

Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Reliez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient reliés. Si vous utilisez un contrôleur avec connexion DMX 5 pôles, vous devez utiliser un adaptateur 5 pôles / 3 pôles.

Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.

REMPLACEMENT DU FUSIBLE

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

NETTOYAGE

Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux optimal. La fréquence de nettoyage dépend de l'environnement d'utilisation : de la poussière, fumée ou un environnement très sale peuvent générer une accumulation importante de salissures sur les optiques.

• Assurez-vous que personne ne se trouve sous l'emplacement d'installation pendant le nettoyage.
- Les boîtiers, fixations et éléments d'installation (plafond, structures, suspensions) ne doivent présenter aucune déformation.
- Le cordon secteur ne doit pas présenter de dommage ; si un problème est détecté, il doit être immédiatement être remplacé.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs et ouïes d'aération doivent être nettoyés tous les mois.
- L'intérieur de l'appareil doit être nettoyé tous les ans avec un compresseur.
• Pour le nettoyage, utilisez un tissu doux et du liquide de nettoyage pour vitres usuel.
- Séchez correctement tous les éléments.
- Nettoyez les optiques externes tous les mois au moins. Nettoyez les optiques internes tous les 30 à 60 jours au moins.

ATTENTION : Nous recommandons fortement que le nettoyage intérieur soit fait par un technicien qualifié.

Channel	Function	Value	Description
1	Colour	000-255	Red dimming 0-100%
2		000-255	Green dimming 0-100%
3		000-255	Blue dimming 0-100%
4		000-255	White dimming 0-100%
5		000-014	No function
		015-029	Single colour strobe
		030-044	Multicolour strobe
		045-255	Choose colour
6		001-209	No function
		210-223	Red Colour
		224-255	Green colour
7	Mode	001-019	Blue colour
		020-039	White colour
		040-059	White + Red colour
		060-079	Blue + Green + White colour
		080-099	Colour change 1
		100-119	Colour change 2
		120-139	All bright
		140-159	Multicolour auto 1
		160-179	Multicolour auto 2
		180-199	Sound 1
		200-219	Sound 2
		220-239	Sound 3
		240-255	Sound 4
8	Speed 000-255 Speed, from slow to fast

TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

Rated voltage : AC100\~240V 50/60Hz

Rated power : 50W

LED : 5x8W RGBW

F u s e : 1 A

DMX Channels : 8 Channels
