Type de produit	Réfrigérateur
Marque	SIBIR
Modèle	W 50
Dimensions (H x L x P)	Environ 85 x 60 x 65 cm
Poids	Environ 35 kg
Volume total	Environ 150 L
Volume réfrigérateur	Environ 120 L
Volume congélateur	Environ 30 L
Classe climatique	N-ST
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	Environ 0.5 kWh/24h
Classe énergétique	F (selon l'ancienne classification)
Nombre de portes	1 porte
Type de dégivrage	Dégivrage manuel (congélateur) / automatique (réfrigérateur)
Réfrigérant	R600a (isobutane)
Niveau sonore	Environ 40 dB(A)
Fonctions principales	Thermostat réglable, compartiment à légumes, balconnets de porte
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon humide et un détergent doux. Nettoyer régulièrement la grille arrière.
Sécurité	Ne pas utiliser de nettoyeurs vapeur. Ne pas stocker de substances inflammables.
Pièces détachées et réparabilité	Disponibles auprès du service client SIBIR. Indice de réparabilité disponible sur le site officiel.
Informations générales	Notice d'utilisation téléchargeable gratuitement au format PDF.

FOIRE AUX QUESTIONS - W 50 SIBIR

Comment régler la température du réfrigérateur SIBIR W 50 ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez le bouton sur un chiffre plus élevé pour refroidir davantage (généralement de 1 à 7). La température recommandée est de 4°C pour le réfrigérateur et -18°C pour le congélateur.

Que faire si mon réfrigérateur SIBIR W 50 ne refroidit pas assez ?

Vérifiez que la température ambiante n'est pas trop élevée, que les grilles arrière ne sont pas obstruées par la poussière, et que la porte ferme correctement. Assurez-vous aussi que le thermostat est réglé sur une position suffisamment froide. Si le problème persiste, contactez le service après-vente.

Comment dégivrer le congélateur du SIBIR W 50 ?

Débranchez l'appareil et sortez tous les aliments. Laissez la porte du congélateur ouverte pour que la glace fonde. Placez des serviettes pour absorber l'eau de fonte. Ne utilisez pas d'objets tranchants pour gratter la glace. Une fois dégivré, essuyez l'intérieur et rebranchez l'appareil.

Pourquoi y a-t-il de l'eau à l'intérieur de mon réfrigérateur SIBIR W 50 ?

Cela peut être dû à un bouchon dans le trou d'évacuation de l'eau de condensation. Nettoyez-le avec un cure-dent ou une tige fine. Vérifiez aussi que les aliments chauds ne sont pas placés à l'intérieur, car cela provoque de la condensation.

Comment nettoyer l'intérieur de mon réfrigérateur SIBIR W 50 ?

Débranchez l'appareil et retirez tous les aliments. Utilisez un chiffon doux imbibé d'eau tiède et de détergent doux. Rincez et séchez soigneusement. Évitez les nettoyants abrasifs ou les solvants.

Que signifient les codes d'erreur sur mon réfrigérateur SIBIR W 50 ?

Les codes d'erreur varient selon les modèles. Consultez la notice pour la signification précise. Généralement, un code comme E1 indique un défaut de capteur de température. Si le problème persiste, contactez le service technique.

Comment changer l'ampoule du réfrigérateur SIBIR W 50 ?

Débranchez l'appareil. Localisez l'ampoule à l'intérieur du réfrigérateur. Retirez le cache en tournant ou en déclipsant. Remplacez l'ampoule par une neuve de même type (généralement une ampoule E14 de 15W maximum). Remontez le cache et rebranchez.

Mon réfrigérateur SIBIR W 50 fait du bruit, est-ce normal ?

Un léger bourdonnement du compresseur et des gargouillements sont normaux. Si le bruit est anormalement fort ou soudain, vérifiez que l'appareil est de niveau et que rien ne touche les parois. Si le bruit persiste, consultez un professionnel.

Quel est le poids maximum que peuvent supporter les étagères du SIBIR W 50 ?

Les étagères en verre peuvent supporter jusqu'à environ 25 kg si elles sont uniformément réparties. Ne surchargez pas les balconnets de porte (max 2-3 kg). Respectez les indications de la notice.

Où puis-je télécharger la notice d'utilisation du SIBIR W 50 ?

La notice est disponible gratuitement sur le site notice-facile.com ou directement sur le site officiel de SIBIR. Vous pouvez aussi la demander en version papier auprès du service client.

MODE D'EMPLOI W 50 SIBIR

Veuillez lire ce mode d'emploi attentivement avant de mettre en service l'unité de réfrigération. Veuillez vous assurer que le nouveau propriétaire recevra ce mode d'emploi lors de la vente ou cession de l'unité.

Veuillez respecter scrupuleusement les instructions d'installation ci-dessous. La garantie couvre uniquement les appareils installés conformément à ces instructions.

Merci d'avoir choisi cet appareil. Nous sommes certains que son utilisation sera exempte de problèmes.

A présent, nous aimerions vous familiariser avec quelques symboles utilisés pour garantir le fonctionnement efficace et en toute sécurité de l'appareil, sur lesquels nous attirons votre attention.

source de danger dans le cas d'une utilisation inappropriée

conseils utiles à lire

informations sur la protection de l'environnement

Ce réfrigérateur est conçu pour le stockage d'aliments et de boissons.

Attention!

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) présentant des troubles physiques, sensoriels ou mentaux, ou ne possédant pas une expérience ou une connaissance de l'appareil suffisante, à moins que ces personnes aient été formées à l'utilisation de cet appareil ou soient supervisées par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour éviter qu'ils jouent avec cet appareil.

- Tout travail d'électricité nécessaire à l'installation de cet appareil doit être réalisé par un électricien qualifié.

- Cet appareil doit être réparé par un réparateur agréé. Seules les pièces de rechange Electrolux d'origine doivent être utilisées.

- Il est dangereux de modifier les spécifications ou l'appareil de quelque manière que ce soit.

- Veillez à ce que l'appareil ne repose pas sur le cordon d'alimentation électrique.

- Cet appareil contient des pièces qui dégagent de la chaleur. Par conséquent, veillez à toujours garantir une ventilation suffisante. A défaut, cela risque d'entraîner une panne de l'appareil et la perte éventuelle de son contenu. Voir les instructions d'installation.

- Les pièces dégageant de la chaleur ne doivent pas être exposées. Dans la mesure du possible, l'arrière de l'appareil doit être situé à proximité d'un mur, en laissant une distance suffisante pour la ventilation, comme mentionné dans les instructions d'installation.

- Avant de réaliser des opérations de dégivrage, nettoyage ou entretien, veillez à éteindre l'appareil et à le débrancher.

- N'UTILISEZ PAS D'INSTRUMENTS COUPANTS pour retirer le givre ou la glace. Ne forcez jamais pour retirer des morceaux de glace des ailettes de refroidissement. Laissez-les fondre lorsque vous dégivrez l'appareil. Voir les instructions de dégivrage.

•Cet appareil est lourd. Déplacez-le avec prudence.

- Ne tentez jamais de réparer vous-même l'appareil. Les réparations effectuées par des personnes non qualifiées risquent d'entraîner des blessures ou une défectuosité plus grave. Contactez votre centre de réparation local et insistez toujours pour obtenir des pièces de rechange d'origine.

- Il est interdit de conserver toute substance toxique ou explosive dans l'appareil.

SOMMAIRE

1. Déballage
2. Aperçu de l'appareil
3. Nettoyage
4. Mise en place de l'appareil
   4.1. Instructions d'installation
5. Utilisation de l'appareil
   5.1. Réglage de la température
   5.2. Systèm de contrôle de l'agrégat (CUC system)
6. Glaçons
7. Suggestions utiles
8. Dégivrage, nettoyage et entretien
   8.1 Dégivrage automatique
9. Remplacement de l'ampoule
10. Inversion des charnières
11. Remplacement du panneau de porte décoratif
12. Changement des pieds
13. Service à la clientèle
14. Mise en service, données techniques
    14.1. Branchement au réseau électrique
15. Informations sur la protection de l'environnement
16. Recyclage

Attention!

Les conditions de garantie sont conformes à la Décision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.

Si vous avez des questions concernant la garantie, le service après-vente ou les pièces de rechange, veuillez bien vous adresser à notre réseau de services.

Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui ne sont pas d'origine, ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation ou du mode d'emploi, entraîne l'extinction totale de cette garantie.

Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro de série si vous voulez contacter le réseau de services. Vous trouverez ces informations sur la plaque signalétique, située à l'intérieur du réfrigérateur.

FR

1. Déballage

Assurez-vous que l'appareil n'est pas endommagé après l'avoir déballé. Si vous constatez des dommages causés par le transport, signalez-les immédiatement à la société de transport.

2. Aperçu de l'appareil

1. Serrure de porte
2. Capteur
3. Bouton du thermostat

4. Evaporateur

5. Lampe (sur certains modèles)

6. Penture
7. Capteur de l'évaporateur (derrière l'évaporateur)

Attention!

A partir du numéro de série 637XXXXX et au-dessus (à voir la plaque signalétique), les réfrigérateurs sont équipés d'un senseur d'évaporation pour le CUC

SI VOTRE REFRIGERATEUR EST EQUIPE D'UNE SERRURE, N'ASSUME AUCUNE RESPONSABILITE EN CAS DE PERTE DES CLES OU DOMMAGES A CELLES-CI.

3. Nettoyage

Nettoyez le réfrigérateur à fond à intervalles réguliers. Retirez les étagères. Nous vous recommandons de nettoyer ces étagères, ainsi que l'intérieur de l'appareil et la porte avec une solution chaude de bicarbonate de soude. Ensuite, rincez avec un chiffon et de l'eau chaude, puis séchez avec un chiffon propre. Ne lavez pas les pièces en plastique avec de l'eau à une température supérieure au lavage à la main et ne les faites pas sécher à la chaleur. L'extérieur de l'appareil doit être régulièrement essuyé avec un chiffon humide et propre.

N'UTILISEZ JAMAIS DE PRODUITS CHIMIQUES PUISSANTS OU D'AGENTS NETTOYANTS ABRASIFS SUR LES DIFFERENTS ELEMENTS DE L'APPAREIL.

4. Mise en place de l'appareil

Lors de la première utilisation du réfrigérateur, tenez compte des points suivants :

• L'APPAREIL DOIT TOUJOURS ETRE DE NIVEAU
• LA TUYAUTERIE SITUEE A L'ARRIERE CHAUFFE LORS DE L'UTILISATION
- LE REFRIGERATEUR EST VIRTUELLEMENT SILENCIEUX, CAR IL NE DISPOSE D'AUCUN "MOTEUR"
- ATTENDEZ AU MOINS 3 HEURES AVANT L'APPARITION DES SIGNES DE REFROIDISSEMENT

Pendant le processus de réfrigération, l'appareil diffuse de la chaleur par le biais du condensateur (situé sous la partie supérieure du couvercle arrière) dans l'air environnant.

Plus le condensateur est ventilé, plus la réfrigération sera efficace.

• En outre, l'appareil doit toujours être placé sur une surface plane pour atteindre des performances optimales. Pour vérifier le niveau, placez un verre d'eau sur l'appareil.
• Il est important que l'appareil ne soit pas exposé directement à une chaleur par rayonnement (rayons solaires, radiateur, proximité d'un four, etc.).

4.1. Instructions d'installation

Le réfrigérateur est muni d'une unité de refroidissement à absorption à réchauffement électrique dont le fonctionnement est virtuellement silencieux. Le réfrigérateur est prévu pour une installation autonome, mais il peut être encastré si les conditions ci-après sont respectées afin de garantir un fonctionnement optimal et une efficacité de refroidissement maximale.

IMPORTANT :

Veuillez respecter scrupuleusement les instructions d'installation ci-dessous. La garantie couvre uniquement les appareils installés conformément à ces instructions.

1. Le réfrigérateur doit être de niv eau dans les deux directions.
2. L'écar tement minimal entre le réfrigérateur et le mur doit être de 20 mm.

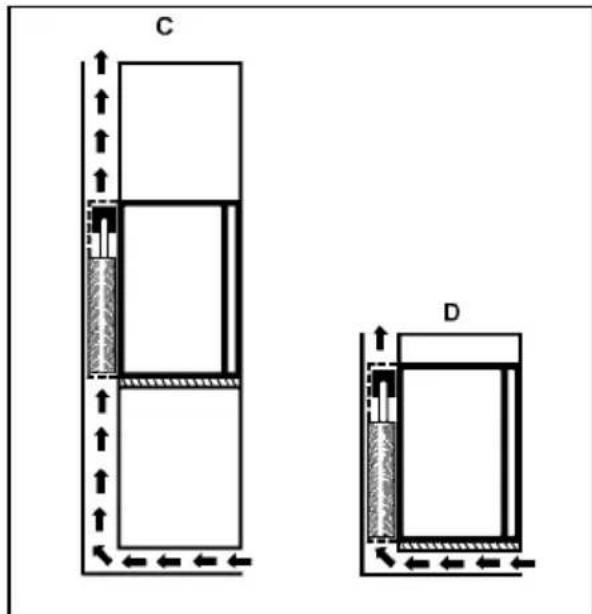

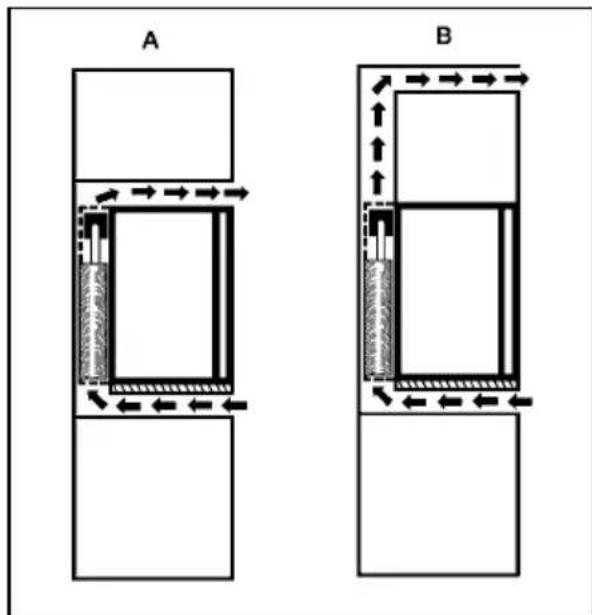

3. La ventilation de l'appareil doit être assurée conformément aux dessins de cette page, par la configuration A, B, C ou D.

Figure 2.

Figure 3.

FR

1. La profondeur de l'ouverture à l'arrière destinée au passage d'air doit être au moins égale à 105 mm.
2. Seul l'ensemble de l'unité de refroidissement doit ventiler dans le passage, comme sur l'illustration.
3. L'air circulan t à travers le passage ne doit pas être préchauffé par une quelconque source de chaleur.
4. Les grilles de ventilation doivent, le cas échéant, comporter des ouvertures d'au moins 200 cm² chacune.

Lors du montage, il convient de s'assurer que la fiche secteur reste accessible.

5. Utilisation de l'appareil

• Pour mettre en marche le réfrigérateur, il faut le connecter à une prise de courant, correctement mise à la terre.
• Les ailettes de refroidissement doivent montrer des signes de refroidissement après environ 3 heures. Pour que la température du compartiment de stockage atteigne 6°C, vous devez attendre environ 6 heures à une température ambiante normale.

5.1. Réglage de la température

Le réglage habituel est situé dans la zone 2-3 du bouton de thermostat (fig. 4), mais il varie en fonction des conditions de charge et d'installation. Si vous devez modifier le réglage, placez le bouton sur une position supérieure pour produire une température plus froide ou sur une position inférieure pour obtenir une température moins froide.

Pour vérifier l'effet d'une modification du réglage, laissez le réfrigérateur fonctionner pendant un certain temps, puis consultez le thermomètre.

Il faut éviter de mettre le bouton du thermostat du réfrigérateur à la position «Ê0Ê»Ê. La position «Ê0Ê» du bouton de thermostat ne signifie pas que l'appareil n'est pas sous tension. Si vous ne voulez pas utiliser l'appareil, il faut le débrancher du réseau. Si le bouton du thermostat reste dans cette position pour longtemps (quelques heures), le système de contrôle de l'agrégat (CUC) arrêtera le fonctionnement de l'appareil.

Pour la remise en marche de l'appareil, il faut débrancher et après rebrancher la prise de courant du réfrigérateur.

Figure 4.

5.2. Systèm de contrôle de l'agrégat (CUC system)

(Numéro de série, commençant par 637xxxxx ou au-dessus.)

Toutes les 24 heures suivant un dégivrage, l'électronique contrôle le bon fonctionnement de l'appareil en mesurant la chute de température de l'évaporateur. En cas de problème, l'appareil s'arrêtera. Vérifiez alors si le réfrigérateur n'est pas surchargé, si le bouton de thermostat est en position zéro, si la porte est bien fermée, si la circulation d'air du bloc réfrigérant est suffisante et si l'appareil se trouve sur une surface bien plane. Débranchez l'appareil pour au moins 10 secondes, puis rebranchez-le. Ce qui permettra de redémarrer l'électronique, l'appareil devrait alors fonctionner normalement. Si l'appareil ne recommence pas à fonctionner, vous devrez en informer immédiatement votre service après-vente.

6. Glaçons

Remplissez aux 4/5 le bac à glaçons d'eau potable, puis placez-le sur l'étagère du bac à glaçons. Essuyez l'excédent éventuel d'eau pour éviter le gel du bac à glaçons sur la surface.

Pour accélérer la production de glaçons, tournez le thermostat sur la position 5 pendant une brève période. N'oubliez pas de replacez le bouton à son réglage habituel lorsque les glaçons sont prêts.

Pour retirer les glaçons du bac, passez-le sous l'eau. Vous pouvez à présent facilement retirer les glaçons.

Ne surchargez pas l'appareil. Attendez d'abord que les aliments chauds aient refroidis à température ambiante avant de les mettre au réfrigérateur. Il est recommandé de laisser de l'espace entre les produits afin de garantir un refroidissement efficace et uniforme. La surcharge des étagères risque de provoquer des variations de température non souhaitées.

8. Dégivrage, nettoyage et entretien

Du givre se forme progressivement sur les parois de refroidissement. Il ne peut devenir trop épais, car il agit comme isolant et perturbe le refroidissement.

Intégré à l'appareil, le système FUZZY LOGIC permet d'éviter cette formation de givre. Toutes les 24 heures, ce système met l'unité hors tension pendant deux heures. Ainsi, le givre fond et l'eau dégelée s'écoule via le tube de drainage dans un récipient d'évaporation situé dans le bas, à l'arrière du réfrigérateur (fig. 5). Le récipient ne doit jamais être vidé manuellement, car l'eau dégelée

s'évapore automatiquement dans l'air ambiant.

Pour mettre l'unité hors tension, tournez le bouton de thermostat sur la position "0", débranchez le réfrigérateur de l'alimentation électrique, puis laissez la porte ouverte.

Après dégivrage, essuyez l'intérieur de l'appareil avec un chiffon propre et humide.

8.1 Dégivrage automatique

(Numéro de série, commençant par 637xxxxx ou au-dessus.)

La première phase de dégivrage commencera environ 39 heures après la première mise en service et durera environ deux heures.

L'appareil fonctionnera ensuite 22 heures sans interruption, ce cycle sera suivi d'une phase de dégivrage durant deux heures.

9. Remplacement de l'ampoule

(sur certains modèles)

Pour remplacer l'ampoule, retirez la prise et suivez la procédure suivante :

Appuyez sur le réflecteur métallique d'un côté, puis poussez le capot d'ampoule vers l'arrière. Remplacez l'ampoule et remettez le capot en place.

Vous pouvez vous procurer de nouvelles ampoules de 10 watt auprès de n'importe quel magasin.

10. Inversion des charnières

10.1 Inversion des charnières (fig. 6)

Placez l'appareil sur le dos, face vers le haut. Dévissez les 8 vis (1). Retirez la porte, ainsi que les deux charnières (2), du corps de l'appareil.

Retirez les deux embouts de couvercle (3) du corps de l'appareil, puis insérez-les dans les trous ouverts des charnières.

Insérez la charnière inférieure droite dans la partie supérieure gauche de la porte et la charnière supérieure droite dans la partie inférieure gauche de la porte. Ensuite, placez la porte sur les

charnières dans les trous ouverts des embouts de couvercle du corps de l'appareil. Vissez les charnières et les embouts avec les 8 vis.

Veillez à ce que la porte se ferme facilement et sans interstice.

10.2 Inversion des charnières d'un réfrigérateur avec système de verrouillage (fig. 7)

Suivez les instructions données au point 10.1. Vous devez également retirer la penture (3), puis la fixer sur le côté opposé, dans l'emplacement de la charnière inférieure droite prévu à cet effet.

11. Remplacement du panneau de porte décoratif

(fig. 8 à 10)

Dévissez les deux vis (1) de la charnière supérieure de la porte.

Tirez la porte vers vous en la levant de la charnière inférieure (2-3).

Dévissez les vis (4) et retirez le bord du cadre (5). Faites glisser le panneau décoratif (6) en dehors du cadre de porte et insérez le nouveau panneau (7). Le bord supérieur du panneau doit être parallèle au bord supérieur du cadre. Vous pouvez plus facilement insérer un nouveau panneau dans le bord supérieur du cadre en coupant les deux coins d'environ 5 x 5 mm (8). Remettez le bord du cadre en place (5) et vissez-le.

Placez la porte sur la charnière inférieure (9), insérez la charnière supérieure dans l'ouverture, appuyez la porte contre le corps de l'appareil, puis vissez la charnière avec les deux vis (11).

12. Changement des pieds

Vous ne devez pas utiliser les pieds de 40 mm pour installer le miniCool. Après avoir retiré les pieds de 40 mm, vous pouvez attacher les pieds de 12 mm, situés dans les pieds de 40 mm, aux points d'attache avant et arrière. Conservez les pieds de 40 mm et les 4 vis restantes pour une utilisation ultérieure.

13. Service à la clientèle

Avant d'appeler un réparateur, réalisez les tests simples suivants :

Problème	Raison possible	Remède
La performance frigorifique de l'appareil est insuffisante.	Le réglage du thermostat est trop bas.	Augmentez le réglage du thermostat.
	Le compartiment refroidisseur contient une trop grande quantité d'aliments chauds.	Réduire le volume des denrées stockées.
	La porte est mal fermée.	Bien fermer la porte.
	La position du réfrigérateur n'est pas horizontale.	Il faut positionner le réfrigérateur horizontalement.
	L'air ne peut pas circuler dans le compartiment refroidisseur.	Laissez un espace suffisant entre les denrées alimentaires afin que l'air puisse circuler.
	La circulation d'air extérieure est bloquée.	Il faut assurer la circulation d'air extérieure.
L'appareil ne refroidit pas	Le régulateur automatique de contrôle a arrêté l'appareil.	Cf. paragraphe 5.2.
	La fiche d'alimentation est mal branchée dans la prise de courant	Brancher correctement la fiche d'alimentation.
	La prise de courant n'est pas alimentée.	Il faut vérifier la présence de la tension (par exemple connecter une lampe à la prise de courant).

Si, après avoir vérifié les points ci-dessus, le réfrigérateur ne fonctionne pas de façon satisfaisante, contactez le réparateur le plus proche. Décrivez le problème et communiquez le modèle, ainsi que le numéro de produit et de série.
(Vous trouverez les détails sur le modèle, le numéro de produit et de série sur la plaque signalétique à l'intérieur de l'appareil, en haut à gauche.)
Jusqu'au numéro de série 637xxxxx, les réfrigérateurs sont équipés d'une protection contre le

surchauffement. Un spécialiste compétent peut vérifier si la protection fonctionne ou pas.

Les réfrigérateurs au numéro de série au-dessus de 637xxxxx au lieu de la protection contre le surchauffement sont équipés d'un deuxième senseur d'évaporation.

En cas de panne, contactez le centre de réparation le plus proche (consultez l'annuaire téléphonique local).

14. Mise en service

Données techniques :

ModèleW50
Type MF20-60
Volume total 41 litres
Tension d'alimentation 220 -	240V (AC)
Puissance 65W
Consommation 0.750 kWh/24h
Classe de climat N
Agent réfrigérant 159g H	2O+86g NH3

14.1. Branchement au réseau électrique

L'appareil ne peut être utilisé qu'avec la tension nominale affichée sur la plaque signalétique. Vous pouvez connecter la fiche de courant à une prise avec mise à la terre, selon les réglementations en vigueur.

Tout travail électrique exigé pour installer cet appareil doit être effectué par un électricien qualifié ou une autre personne compétente.

Le fabricant décline toute responsabilité en cas de non-respect de ces mesures de sécurité.

Exigences en matière d'électricité

Assurez-vous que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique avant de mettre l'appareil en service.

15. Informations sur la protection de l'environnement

L'agent réfrigérant utilisé dans cette unité de réfrigération est de l'ammoniaque (combinaison d'hydrogène et d'azote).

Le cyclopentane qui respecte la couche d'ozone est utilisé en tant qu'agent actif pour l'isolation en mousse de PU.

Le chromate de sodium est un agent anticorrosion (dosé à moins de 2% du poids du liquide de refroidissement).

16. Recyclage

Après le déballage de l'appareil, vous devez déposer les matériaux d'emballage auprès d'un centre de recyclage local. A la fin du temps de service de l'appareil, il doit être remis à une firme spécialisée de recyclage, qui reconvertira les matériaux réutilisables. Le reste doit être détruit de manière appropriée.

Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.

Il est interdit de jeter ce produit dans

les ordures ménagères.

Sur les réfrigérateurs, le symbole figure sur la plaque des caractéristiques (plaque signalétique) apposée à l'intérieur de l'appareil.

Cet appareil est conforme aux directives CEE suivantes :

Directive LVD 73/23/CEE y compris la modification 90/683/CEE
