Type de produit	Moniteur médical pour diagnostic
Taille d'écran	24,1 pouces (61 cm)
Résolution	1920 x 1200 (WUXGA)
Type de dalle	IPS
Rapport d'aspect	16:10
Luminosité	350 cd/m²
Contraste	1000:1
Angles de vision (H/V)	178° / 178°
Temps de réponse	14 ms (gris à gris)
Connectivité	DisplayPort, DVI-D, USB 3.0 (hub)
Dimensions (L x H x P) avec support	575 x 390–470 x 200 mm
Poids	7,6 kg
Consommation électrique	75 W (max.)
Alimentation	100–240 V CA, 50/60 Hz
Fonctions principales	Calibration DICOM, luminance stabilisée, modes prédéfinis pour radiologie
Entretien et nettoyage	Utiliser un chiffon doux et sec ; produits nettoyants doux recommandés
Sécurité	Conforme aux normes médicales (CEI 60601)
Pièces détachées et réparabilité	Support technique EIZO, pièces disponibles sur demande
Informations générales	Garantie 5 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - RX240 EIZO

Comment calibrer le moniteur RX240 pour un usage médical ?

Le RX240 est livré avec un capteur intégré et le logiciel RadiCS. Vous pouvez lancer la calibration automatique via le menu OSD ou utiliser un calibreur externe compatible. Assurez-vous d'effectuer une calibration régulière pour respecter la norme DICOM.

Quel type de câble est recommandé pour connecter le RX240 ?

Utilisez un câble DisplayPort ou DVI-D de qualité pour obtenir la meilleure qualité d'image. Le moniteur prend en charge la résolution native 1920x1200 via ces deux interfaces.

Comment nettoyer l'écran du RX240 ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux et non pelucheux légèrement humide (eau distillée) ou une lingette spéciale écran. Évitez les produits à base d'alcool ou d'ammoniaque.

Le RX240 est-il compatible avec un bras articulé ?

Oui, le moniteur est VESA compatible (100x100 mm). Vous pouvez retirer le support d'origine et monter un bras articulé standard pour une flexibilité maximale.

Quelle est la durée de vie typique de la dalle du RX240 ?

La dalle LED a une durée de vie d'environ 50 000 heures jusqu'à mi-luminosité. EIZO garantit une luminance stabilisée pour les applications médicales.

Le moniteur RX240 peut-il afficher des images 3D ?

Non, le RX240 est un moniteur 2D conçu pour l'imagerie médicale comme la radiographie, l'IRM ou le scanner. Il ne prend pas en charge l'affichage 3D.

Comment régler la luminosité et le contraste sur le RX240 ?

Utilisez les touches situées sur le bord inférieur du moniteur pour accéder au menu OSD. Naviguez jusqu'aux réglages de luminosité et contraste. Pour un usage médical, maintenez la calibration DICOM active.

Que faire si l'écran ne s'allume pas ?

Vérifiez le câble d'alimentation, l'interrupteur et la prise secteur. Si le voyant est éteint, testez une autre prise. Si le problème persiste, contactez le support EIZO.

Le RX240 est-il adapté à la mammographie ?

Oui, le RX240 est certifié pour la mammographie numérique grâce à sa haute résolution, sa luminance stabilisée et sa conformité DICOM. Il répond aux exigences strictes de cette application.

Où télécharger le logiciel de calibration RadiCS ?

Le logiciel RadiCS est fourni avec le moniteur ou disponible sur le site d'EIZO dans la section Téléchargements. Assurez-vous de télécharger la version compatible avec votre système d'exploitation.

MODE D'EMPLOI RX240 EIZO

Notice d'instruction: ■Manuel d'installation

Important : Veuillez lire attentivement les PRECAUTIONS, ce Manuel d'installation ainsi que le Manuel d'utilisation (inclus sur le CD-ROM) afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.

使用说明书：■设定手册

Résolutions compatibles

兼容的分辨率

Ce moniteur prend en charge les résolutions suivantes.

本显示器支持下列分辨率。

√: Supported

RX340/RX340-AR/GX340-CL

Resolution	Applicable signal	vertical scan frequency	Dot Clock	DisplayPort*		DVI
				Portrait	Landscape	Portrait	Landscape
720×400	VGA TEXT 70 Hz		√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	-	-	√	-
640×480	Industry Standard 60 Hz	√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√
800×600	VESA Standard 60 Hz	√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√√	-	-	√	-
1024×768	VESA Guidelines 60 Hz	√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√	-	-	-	-
1280×1024	VESA Standard 60 Hz	√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√	-	-
1536×2048	VESA CVT RB	46 Hz	(Max.)	-	-	-	-
1536×2048	VESA CVT RB	60 Hz		-	-	-	-
1600×1200	VESA Standard	60 Hz		-	-	-	-
2048×1536	VESA CVT RB	47 Hz		-	-	-	-
2048×1536	VESA CVT RB	60 Hz		-	-	-	-

It is also appropriate for the 10 bit.
Es ist auch für 10 Bit geeignet.
Il est aussi approprié pour le 10 bits.
同样适合 10 位。

RX240/GX240-CL

Resolution	Applicable signal	vertical scan frequency	Dot Clock	DisplayPort*		DVI
				Portrait	Landscape	Portrait	Landscape
720×400	VGA TEXT 70 Hz		√164.5 MHz(Max.)	√√	√√
640×480	Industry Standard 60 Hz	√√√√
800×600	VESA Standard 60 Hz	√√√√
1024×768	VESA Guidelines 60 Hz	√√√√
1280×1024	VESA Standard	60 Hz		-	√	-	√
1600×1200	VESA Standard	60 Hz		-	√	-	√
1200×1600	VESA Standard 60 Hz	√		-

It is also appropriate for the 10 bit.
* Es ist auch für 10 Bit geeignet.
Il est aussi approprié pour le 10 bits.
* 同样适合 10 位。

RadiForce® RX240/RX340/RX340-AR

Color LCD Monitor

RadiForce® GX240-CL/GX340-CL

Moniteur couleur LCD

RadiForce® GX240-CL/GX340-CL

Moniteur monochrome LCD

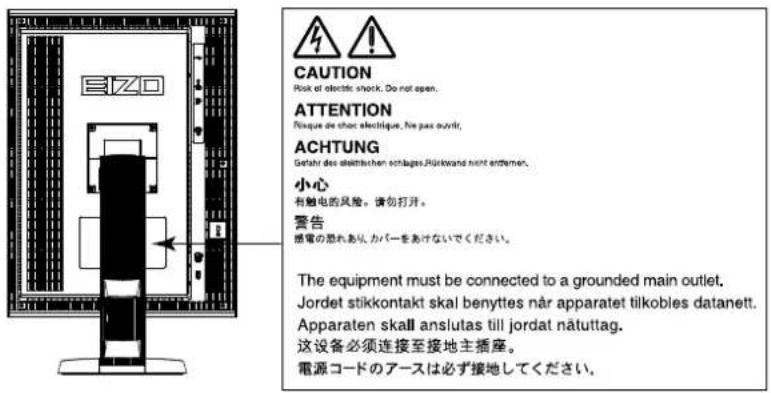

Emplacements des étiquettes de sécurité

Symboles sur l'appareil

Symbole Signification du symbole
	Commutateur d'alimentation principal: Appuyez pour éteindre le moniteur.
	Commutateur d'alimentation principal: Appuyez pour allumer le moniteur.
	Touche d'alimentation: Appuyez pour allumer ou éteindre le moniteur.
	Courant alternatif
	Avertissement sur les dangers electriques
	ATTENTION: Reportez-vous à la section SYMBOLES DE SECURITE du chapitre PRECAUTIONS.

Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire ou transmise sous quelque forme et par quelque moyen que ce soit électronique, mécanique ou autre, sans l'autorisation écrite préalable de EIZO Corporation.

EIZO Corporation n'est tenu à aucun engagement de confidentialité sauf en cas d'accord préalable passé avant la réception de ces informations par EIZO Corporation. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou endommagé.

Remarque

- Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

- Moniteur

- Câble de signal numérique (Single Link) : DD300 (pour RX240/GX240-CL seulement)

• Cordon d'alimentation

• Câble USB : UU300

• EIZO LCD Utility Disk (CD-ROM)

• Câble de signal numérique (DisplayPort) : PP300

• Manuel d'installation (ce manuel)

- Câble de signal numérique (Dual Link) : DD300DL (pour RX340/RX340-AR/GX340-CL seulement)

- PRECAUTIONS

Commandes et fonctions

1. Capteur présence Détecte les mouvements d'une personne se trouvant devant le moniteur.
2. Touche MODE	Pour commuter le Mode de CAL Switch
3. Touche RETURN	Pour annuler le réglage/ajustage et quitter le menu Ajustage.
4. Touche ▲Permet de choisir et d'augmenter/diminuer les réglages des ajustages avancés au moyen du menu Ajustage.
5. Touche ENTER	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
6. Touche ⏻	Pour mettre sous/hors tension.Indique l'état de fonctionnement du moniteur.Vert : en marche, Orange : mode d'économie d'énergie, Arrêt : alimentation/arrêt
7. Capteur de lumière ambiante Pour mesurer l'éclairage de l'environnement.
8. Capteur frontal intégré(Type glissement)	Utilisé pour le calibrage et la Vérif. niv. gris.
9. Commutateur d'alimentation principal	Permet de mettre le moniteur sous/hors tension.
10. Connecteur d'alimentation	Permet de connecter le cordon d'alimentation.
11. Connecteur de signal d'entrée	Connecteur DVI-D
12. Connecteur de signal d'entrée	Connecteur DisplayPort
13. Connecteur PS/2	Utilisé pour la maintenance. Ne pas utiliser pour d'autres applications.Cela pourrait entraîner un dysfonctionnement du moniteur.
14. Port USB amont	Permet de brancher un câble USB lors de l'utilisation du logiciel nécessitant une connexion USB ou lors de l'utilisation de la fonction de concentrateur USB.
15. Port USB aval	Permet de brancher un périphérique USB.
16. Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
17. Pied	Permet d'ajuster la hauteur et l'angle de l'écran du moniteur.
18. Enveloppe de câbles	Protège les câbles du moniteur.

* Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir des instructions d'utilisation.

Branchement des câbles

Attention

• Vérifiez que le moniteur et le PC sont hors tension.
• Lorsque vous remplacez le moniteur actuel par ce moniteur, veillez à modifier les réglages de votre ordinateur en fonction de la résolution et de la fréquence de balayage vertical propres à ce moniteur. Reportez-vous au tableau des résolutions compatibles (rétro de la page de couverture) avant de brancher l'ordinateur.

Remarque

- Pour brancher plusieurs PC à ce produit, reportez-vous au Manuel d'utilisation (sur le CD-ROM).

1. Faites pivoter l'écran du moniteur de 90° vers la droite.

La position paysage correspond à l'orientation par défaut du moniteur. Faites pivoter l'écran du moniteur de 90° vers la position portrait avant de l'installer.

2. Branchez les câbles de signal aux connecteurs signal d'entrée et au PC.

Vérifiez la forme des connecteurs et branchez les câbles.

Une fois que les câbles de signal sont branchés, serrez les vis des connecteurs pour assurer le couplage.

3. Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

4. Connectez le câble USB lorsque RadiCS LE ou ScreenManager Pro for Medical est utilisé.

Connexion au moniteur Branchement à un ordinateur

5. Appuyez sur pour mettre le moniteur sous tension.

Le témoin de fonctionnement du moniteur s'éclaire en vert.

6. Mettez le PC sous tension.

L'image affichée à l'écran apparaît.

Si une image n'apparaît pas, reportez-vous à la section « Aucune image » (page 6) pour savoir comment procéder.

Attention

• Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus.
• Pour une économie d'énergie maximale, il est recommandé que le touche d'alimentation soit éteint. L'alimentation du moniteur est coupée lorsque vous débranchez le cordon d'alimentation ou lorsque vous désactivez le commutateur d'alimentation principal.

Ajustage de la hauteur et de l'angle de l'écran

Placez vos mains des deux côtés du moniteur et réglez la hauteur, l'inclinaison et le pivotement de l'écran dans une position agréable et confortable pour travailler.

- Vérifiez que les câbles sont correctement branchés.

Affichage du Guide Touches

Appuyez sur les touches situées à l'avant (à l'exception de la touche Ⓤ). Le Guide Touches apparaît au-dessus de la touche.

Remarque

• Le Guide Touches s'affichera pendant que le menu Ajustage ou le menu mode est montré.
• Le Guide Touches s'affiche différemment en fonction du menu ou de l'état sélectionné.

Sélection du mode d'écran

Cette fonction facilite la sélection d'un mode personnalisé en fonction de l'application du moniteur.

RX240/RX340/RX340-AR

Mode Fonction
1-DICOM	Disponible pour l'affichage en mode DICOM.
2-Custom	Permet de régler le paramètre en fonction de vos préférences personnelles.
3-CAL1/4-CAL2/5-CAL3	Affiche l'écran ajusté par le logiciel de calibrage.
6-Hybrid-γ	Identifie automatiquement la zone d'affichage pour les images monochromes et en couleurs sur le même écran, et affiche chaque état paramétré.
7-sRGB	Adapté à la comparaison des couleurs des périphériques compatibles sRGB.
8-Text	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.

GX240-CL/GX340-CL

Mode Fonction
1-DICOM Disponible pour l'affichage en mode DICOM.
2-CAL1/3-CAL2 Affiche l'écran ajusté par le logiciel de calibrage.
4-Hybrid-γ Identifie automatiquement la zone d'affichage pour les images médicales et d'autres images sur le même écran, et affiche chaque état paramétré.

Procédure

1. Appuyez sur MODE.

Le menu mode s'affiche en bas à gauche de l'écran.

1. Les modes de la liste sont mis en surbrillance les uns après les autres chaque fois que vous appuyez sur la touche MODE

Vous pouvez modifier le mode à l'aide la touche ▲ ou ▼ lorsque le menu mode est affiché.

Contrôle de la qualité du moniteur

Le logiciel de contrôle de qualité « RadiCS LE » (pour Windows) est inclus avec ce moniteur.

Pour calibrer le moniteur et gérer l'historique de calibrage, installez RadiCS LE en vous reportant au Manuel d'utilisation de RadiCS LE (sur le CD-ROM). Utilisez la fonction RadiCS SelfQC et le capteur frontal intégré (Integrated Front Sensor) pour effectuer le calibrage périodique et la Vérif. niv. gris pour le moniteur indépendamment. Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir plus de détails.

Attention

- Branchez le moniteur à l'ordinateur à l'aide d'un câble USB lorsque RadiCS LE est utilisé.

Remarque

- Pour effectuer un contrôle de qualité avancé conforme aux normes médicales, utilisez le kit logiciel de contrôle de qualité de moniteur en option « RadiCS UX1 ».

Aucune image

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local.

Problème Cause possible et solution
1. Aucune imageLe témoin de fonctionnement ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché.Activez le commutateur d'alimentation principal.Appuyez surCoupez l'alimentation du moniteur, puis rétablissez-là quelques minutes plus tard.
Le témoin de fonctionnement s'allume en vert.(RX240/RX340/RX340-AR)Le témoin de fonctionnement s'allume en orange.	Augmentez les valeurs de « Luminosité », « Contraste », et/ou « Gain » dans le menu Ajustage.Changez le signal d'entrée Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir plus de détails.Appuyez sur une touche du clavier ou faites bouger la souris.Vérifiez si l'ordinateur est sous tension.Lorsque la fonction Capteur présence est réglée sur une valeur de « Niveau-1 » à « Niveau-4 », il se peut que le moniteur entre en mode d'économie d'énergie.Approchez-vous du moniteur.
Le témoin de fonctionnement en orange et vert.	Le périphérique qui utilise la connexion DisplayPort a rencontré un problème. Résolvez le problème, éteignez le moniteur, puis allumez-le de nouveau. Pour plus d'informations, reportez-vous au guide du périphérique raccordé au DisplayPort.
2. Le message ci-dessous s'affiche. Ce messagecs'affiche lorsque le signal n'entre pascorrectement, même si le moniteur fonctionne correctement.
Ce message s'affiche si aucun signal n'entre.Exemple :	Le message illustré à gauche risque de s'afficher, étant donné que certains ordinateurs n'émettent pas de signal dès leur mise sous tension.Vérifiez si l'ordinateur est sous tension.Vérifiez que le câble de signal est correctement branché.Changez le signal d'entrée Reportez-vous au Manuel d'utilisation (sur le CD-ROM) pour obtenir plus de détails.
Le message indique que le signal d'entrée est en dehors de la bande de fréquence spécifiée.Exemple :fD : Fréquence de pointfH : Fréquence de balayage horizontalfV : Fréquence de balayage vertical	Vérifiez que l'ordinateur est configuré de façon à correspondre aux besoins du moniteur en matière de résolution et de fréquence de balayage vertical (voir « Résolutions compatibles »).Redémarrez l'ordinateur.Sélectionnez un mode d'affichage approprié à l'aide de l'utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d'informations.

RadiForce® RX240/RX340/RX340-AR

彩色液晶显示器

RadiForce® GX240-CL/GX340-CL

黑白液晶显示器

警告声明的位置
