Type de produit	Perceuse à percussion filaire
Marque	Milwaukee
Modèle	1250-1
Puissance absorbée	850 W
Tension d'alimentation	230 V ~ 50 Hz
Vitesse à vide	0-1200 tr/min (réglable)
Nombre de vitesses	Variateur électronique
Capacité de perçage max. (acier)	13 mm
Capacité de perçage max. (bois)	35 mm
Mandrin	Sans clé, capacité 1,5-13 mm
Fonction percussion	Oui, activable/désactivable
Rotation gauche/droite	Oui
Verrouillage en marche	Oui, pour utilisation prolongée
Câble d'alimentation	2,5 m, avec gaine de protection
Poids	1,8 kg
Dimensions (L × l × h)	295 × 65 × 200 mm
Équipement fourni	Perceuse, clé de mandrin (si applicable), notice d'utilisation
Entretien et nettoyage	Nettoyer l'appareil avec un chiffon sec. Ne pas utiliser de produits abrasifs. Graisser régulièrement le mandrin.
Sécurité	Double isolation, arrêt d'urgence électrique, protection anti-redémarrage
Pièces détachées et réparabilité	Charbons disponibles, mandrin interchangeable, service après-vente agréé Milwaukee
Informations générales	Fabriqué en Chine, conforme aux normes CE, classe de protection II

FOIRE AUX QUESTIONS - 1250-1 MILWAUKEE

Comment changer le mandrin de la perceuse Milwaukee 1250-1 ?

Dévissez la vis intérieure (située à l'intérieur du mandrin) dans le sens antihoraire. Utilisez une clé Allen pour desserrer le mandrin, puis dévissez-le à la main. Pour installer le nouveau mandrin, vissez-le à la main et terminez par la vis intérieure.

Quelle est la puissance de la perceuse Milwaukee 1250-1 ?

La perceuse Milwaukee 1250-1 a une puissance absorbée de 850 W, ce qui lui permet de percer efficacement dans l'acier, le bois et le béton (en mode percussion).

Comment régler la vitesse de rotation ?

La vitesse est réglable via la gâchette. Une pression plus forte augmente la vitesse. Un molette de réglage de vitesse (si présente) permet de limiter la vitesse maximale.

Comment activer le mode percussion ?

Tournez le sélecteur de mode (situé généralement près du mandrin) sur la position marteau (symbole de percussion). Pour le perçage standard, remettez-le sur la position foret.

Quel type de câble d'alimentation est utilisé ?

Le câble est de type H07RN-F 2×1,0 mm², longueur 2,5 m, avec fiche moulée. Utilisez une prise avec terre si la fiche est de type F (Schuko).

Comment entretenir les charbons ?

Les charbons sont consommables. Vérifiez-les tous les 50 heures d'utilisation. Si leur longueur est inférieure à 5 mm, remplacez-les par des charbons d'origine Milwaukee pour éviter d'endommager le rotor.

La perceuse est-elle livrée avec une mallette ?

Non, la perceuse Milwaukee 1250-1 est généralement livrée nue (sans mallette). Un emballage carton protège l'outil lors du transport.

Puis-je utiliser un foret hexagonal ?

Non, le mandrin accepte uniquement des forets cylindriques de 1,5 à 13 mm de diamètre. Les forets hexagonaux nécessitent un adaptateur spécifique non fourni.

Que faire si la perceuse surchauffe ?

Arrêtez immédiatement l'outil et laissez-le refroidir pendant 15 minutes. Vérifiez que les ouïes d'aération ne sont pas obstruées. Si la surchauffe persiste, faites vérifier l'appareil par un service agréé.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com en recherchant le modèle 1250-1 de Milwaukee. Vous pouvez aussi la demander par email via le formulaire de la page.

MODE D'EMPLOI 1250-1 MILWAUKEE

AVERTISSEMENT LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ. Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des fins de référence ultérieure. Le terme «outil électrique » figurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

- Maintenir la zone de travail propre et bien éclairée. Les zones encombrées ou mal éclairées sont favorables aux accidents.

- Ne pas utiliser d'outil électrique dans une atmosphère explosive, telle qu'en en présence de liquides, de gaz ou de poussières iniammables. Les outils électriques génèrent des étincelles qui peuvent en ammer les poussières ou les fumées.

- Tenir les enfants et les personnes non autorisées à l'écart pendant le fonctionnement d'un outil électrique. Un manque d'attention de l'opérateur risque de lui faire perdre le contrôle de l'outil.

SÉCURITÉ ÉLECTRIQUE

- La fiche de l'outil électrique doit correspondre à la prise d'alimentation. Ne jamais modifi er la fiche d'une manière quelconque. Ne pas utiliser d'adaptateur avec les outils électriques mis à la terre (à la masse). Des fiches non modifiées et des prises d'alimentation assorties réduisent le risque de choc électrique.

- Eviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

- Ne pas exposer les outils électriques à la pluie ou à l'humidité. Le risque de choc électrique augmente si de l'eau s'infi litre dans un outil électrique.

- Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l'outil électrique. Tenir le cordon à l'écart de la chaleur, des hulles, des arêtes coupantes ou des pièces en mouvement. Un cordon endommagé ou emmêlé présente un risque accru de choc électrique.

- Se procurer un cordon d'allimentation approprié en cas d'utilisation d'un outil électrique à l'extérieur. L'utilisation d'un cordon d'alimentation pour usage extérieur réduit le risque de choc électrique.

- S'il est nécessaire d'utiliser l'outil électrique dans un endroit humide, installer un appareil à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

SÉCURITÉ INDIVIDUELLE

- Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention lors de l'utilisation d'un outil électrique peut entraîner des blessures graves.

- Porter l'équipement de protection requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive afin de réduire les blessures.

- Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant de brancher l'outil à une source de courant, d'Insérer la batterle, de le ramasser ou de le transporter. Le fait de transporter l'outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.

- Retirer toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée attachée sur une pièce mobile de l'outil électrique peut entraîner des blessures.

- Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de mieux préserver la maîtrise de l'outil électrique dans des situations imprévues.

- Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.

- Si des dispositifs sont prévus pour l'extraction et la récupération des poussières, vérifier qu'ils sont connectés et utilisés correctement. L'utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN DE L'OUTIL ÉLECTRIQUE

- Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié à l'application considérée. L'outil électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

- Ne pas utiliser l'outil électrique si le commutateur ne le met pas sous ou hors tension. Tout outil électrique dont le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

- Débrancher la fiche de la prise d'alimentation et/ou la batterie de l'outil électrique avant d'effectuer des réglages, de changer d'accessoires ou de ranger l'outil. De telles mesures de sécurité préventive réduisent le risque de mettre l'outil en marche accidentellement.

- Ranger les outils électriques Inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaisent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont dangereux dans les mains d'utilisateurs non formés à leur usage.

- Entretien des outils électriques. S'assurer de l'absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. Les outils électriques mal entretenus sont à la source de nombreux accidents.

- Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

- Utiliser l'outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation de cet outil électrique pour effectuer une opération pour laquelle il n'est pas conçu peut occasionner une situation dangereuse.

ENTRETIEN

- Faire effectuer l'entretien de l'outil électrique par un technicien qualifié qui n'utilisera que des pièces de rechange identiques. La sécurité d'utilisation de l'outil en sera préservée.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES

- Porter des protège-oreilles avec un marteau perforateur. Une exposition au bruit peut provoquer une perte auditive.

- Utiliser les poignées auxiliaires fournies avec l'outil. Une perte de contrôle peut provoquer des blessures.

- Tenir l'outil par les surfaces de prise isolées si, au cours des travaux, l'outil de coupe risque d'entrer en contact avec des si les cachés ou avec son propre cordon. Le contact avec un si sous tension met les parties métalliques exposées de l'outil sous tension, ce qui infligera un choc électrique à l'opérateur.

- Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.

- Entretenez les étiquettes et marqles di fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

- AVERTISSEMENT : Certaines poussières générées par les activités de ponçage, de coupe, de rectification, de perçage et d'autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l'appareil reproducteur. Parmi ces substances à gurent:

- le plomb contenu dans les peintures à base de plomb:

- la silice cristalline des briques, du ciment et d'autres matériaux de maçonnerie, ainsi que

- l'arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l'opérateur envers ces expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l'exposition à ces substances chimiques, l'opérateur doit travailler dans une zone bien ventilée et porter l'équipement de sécurité approprié, tel qu'un masque anti-poussière spécialement conçu pour il ltrer les particules microscopiques.

Description Fonctionnelle

1. Bride
2. Poignée latérale auxiliaire
3. Tube d'extension de 762 mm
4. Renvoi d'angle de 33°

Spécifi cations

Capacité
No de Cat.(Coudée Ad)	Volts CA	T:Min. à vide	T:Min. à vide renvoi d'angle de 33° *	Bols					Acler Macconnerie
				Mèche d'alésage à Bois (mm)	Lame scie (mm)	Mèche Bols (mm)	Mèche à Bateau (mm)	Mèche Tire-Fond (mm)	Foret Hell. (mm)	Lame Scie (mm)	Foret à pointe Carburée (mm)
1001-1(3002-1)	120	0-600	bas 0-400haut 0-900	0-600	38	127	38	38	92	38	69	38
					38	127	38	38	92	38	114	38
					38	102	38	38	65	38	76	38
1007-1(*** )	120	0-600	bas 0-400haut 0-900	0-600	38	127	38	38	92	38	69	38
					38	127	38	38	92	38	114	38
					36	102	38	38	65	38	76	38
1101-1(3102-1)	120	500	bas 0-335haut 0-750	500	38	127	38	38	92	38	95	38
					38	152	38	38	117	38	127	38
					38	114	38	38	65	38	89	38
1107-1(3107-1)	120	0-500	bas 0-335haut 0-750	0-500	38	127	38	38	92	38	95	38
					38	152	38	38	117	38	127	38
					38	114	38	38	65	38	89	38
1197-6(3107-6)	120	0-500	bas 0-335haut 0-750	0-500	38	127	38	38	92	38	95	38
					38	152	38	38	117	38	127	38
1250-1(*** )	120	0-1000	bas 0-665haut 0-1500	0-1000	38	80	38	27	57	38	44,5	38
					--	--	--	--	--	--	--	--
					--	--	--	--	--	--	--	--

* La trousse de perceuse à renvoi d'angle droit peut être achetée avec certaines perceuses, ou comme un accessoire.

** La trousse de perceuse à renvoi d'angle de 33° est disponible comme un accessoire seulement (No de cat. 46-06-2860).

*** Le RAD est disponible comme accessoire seulement (No de cat. 46-06-2871).

MISE A LA TERRE

AVERTISSEMENT Si le il de mise à la terre est Incorrectement raccordé, Il peut en résulter des risques de choc électrique. Si vous n'êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérité par un électricien. N'altérez pas la il che du cordon de l'outil. N'enlevez pas de la il che, la dent qui sert à la mise à la terre. N'employez pas l'outil si le cordon ou la il che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédite avant de vous en servir. Si la il che du cordon ne s'adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mls à la terre : Outils pourvus d'une fi che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d'un cordon à trois ils dont la riche à trois dents. La che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l'outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l'utilisateur contre les risques de choc électrique.

La dent de mise à la terre de la 1 ^e che est reliée au système de mise à la terre de l'outil via le 1 ^e l vert du cordon. Le 1 ^e l vert du cordon doit être le seul 1 ^e l raccordé à un bout au système de mise à la terre de l'outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La 1 ^e che du cordon et la prise de courant doivent être semblables à celles de la Figure A. Fig. A

Outils à double isolation : Outils pourvus d'une fi che de cordon à deux dents

Les outils marqués « Double Isolation » n'ont pas besoin d'être raccordés à la terre. Ils sont pourvus d'une double isolation conforme eux exigences de l'OSHA et satisfont aux normes de l'Underwriters Laboratories, Inc., de l'Association canadienne de normalisation (ACNOR) et du « National Electri-

cal Code » (code national de l'électricité). Les outils à double isolation peuvent être branchés sur n'importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. B Fig. C

CORDONS DE RALLONGE

Si l'emploi d'un cordon de rallonge est nécessaire, un cordon à trois µ is doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois µ is. Plus la longueur du cordon entre l'outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L'utilisation d'un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l'outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon.

Moins le calibre du si est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu'un cordon de calibre 16. Lorsque vous utilisez plus d'une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d'intensité (ampères) inscrit sur la liche signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l'emploi des cordons de rallonge

• Si vous utilisez une rallonge à l'extérieur, assurez-vous qu'elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu'elle est adéquate pour usage extérieur.
• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.
• Tenez votre cordon de rallonge à l'écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour les cordons de rallonge*

Fiche signalétique	Longueur du cordon de rallonge (m)
	Ampères	7,6	15,2	22,8	30,4	45,7
0 - 5,0	16	16	16	14	12	12
5,1 - 8,0	16	16	14	12	10	--
8,1 - 12,0	14	14	12	10	--	--
12,1 - 15,0	12	12	10	10	--	--
15,1 - 20,0	10	10	10	--	--	--

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l'intensité moyenne de courant.

LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET

CONSERVEZ-LES POUR LES CONSULTER AU BESOIN.

Pictographie

CULUS	Underwriters Laboratories, Inc., États-Unis et Canada
NOMANCE	Inscription mexicaine d'approbation
V~	Courant alternatif seul.
noxxxx/min.	Tours-minute à vide (RPM)
A	Ampères

MONTAGE DE L'OUTIL

AVERTISSEMENT Pour minimiser des risques de blessures, débranchez toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spéciauement recommandés pour cet outil peut comporter des risques.

Retrait et remplacement du cordon Quik-Lok® Les cordons Quik-Lok® exclusifs à MILWAUKEE permettent d'installer le cordon ou de le remplacer sur place en un tournemain.

1. Pour retirer le cordon Quik-Lok ^® , tournez l'écrou du cordon 1/4 de tour vers la gauche et retirez-le.
2. Pour remettre le cordon en place, alignez les rainures à clavettes du connecteur et poussez le connecteur aussi loin que possible. Tournez ensuite l'écrou du cordon 1/4 de tour vers la droite pour le verrouiller.

Installation de la poignée latérale

AVERTISSEMENT Pour minimiser des risques de blessures corporelles, à cause du couple très élevé de cet outil, il faut toujours employer la polgnée latérale, la maintenir ou l'étayer solidement.

Les perceuses MILWAUKEE poignée en éntrier sont pourvues d'une poignée latérale qui peut être installée sur l'un ou l'autre des côtés de l'outil pour usage gaucher ou droitier. Pour installer la poignée latérale, il xez la poignée latérale à la rallonge Vissez-la à fond dans l'orisce rileté sur le côté désiré. À cause du couple élevé de cet outil, on ne doit pas s'en servir sans l'aide de la poignée latérale.

Collet de Ⅴ xation, rallonge et polgnée latérale pour unité d'entraînement coudée à angle droit

AVERTISSEMENT Lorsque vous utilisez la perceuse à poignée en étrier

sans l'unité d'entraînement coudée à angle droit, n'installez pas le collet de xation et la poignée latérale qui y est xée à l'avant de la boîte d'engrenages, servez-vous plutôt de la poignée latérale.

N'utilisez pas la rallonge en même temps que le collet de fixation.

Pour perceuse à poignée en étrier et unité d'entraînement coudée à angle droit :

Un collet de 5 xation, une rallonge et une poignée latérale sont fournis avec l'unité d'entraînement coudée à angle droit. Lorsque vous utilisez une unité d'entraînement coudée à angle droit, à xez la poignée latérale au collet de fixation. N'utilisez pas la rallonge avec le collet de fixation. Le collet de fixation avec la poignée latérale se àxent sur l'unité d'entraînement coudée à angle droit. Ils pivotent à 360°et se verrouillent à n'importe quelle position.

Pour perceuse à poignée en étrier sans unité d'entraînement coudée à angle droit :

Lorsque vous utilisez la perceuse à poignée en étrier sans l'unité d'entrainement coudée à angle droit, retirez le collet de fixation et la poignée latérale qui y est fixée, puis retirez la poignée latérale du collet de fixation. Fixez la poignée latérale à la rallonge. La poignée latérale peut être installée sur l'un ou l'autre des côtés du boîtier pour usage droitier ou gaucher. Pour installer la rallonge et la poignée latérale qui l'accompagne, vissez la rallonge dans la douille sur un côté ou l'autre de l'outil, selon l'usage droitier ou gaucher désiré, Serrez-la à fond.

N.B. Si vous disposez d'un collet de fixation avec poignée latérale et rallonge avec poignée latérale en supplément, n'utilisez pas la rallonge et la poignée latérale en même temps que l'unité d'entraînement coudée à angle droit. Retirez ces accessoires de l'outil avant de vous en servir.

Pose des mèches dans le mandrin à clé

A VERTISSEMENT Pour prévenir les blessures corporalles, retirez toujours la clé du mandrin après chaque usage.

Assurez-vous que la tige du foret et les mâchoires du mandrin sont propres pour éviter que des saletés ne nuisent au parfait alignement du foret. Pour éviter d'endommager les engrenages et de provoquer la surchauffe du moteur, n'employez pas de forets d'un calibre supérieur aux dimensions maximales recommandées pour cet outil. Pour un meilleur rendement, assurez-vous que les forets utilisés sont adéquatement affûtés.

1. Débranchez l'outil.

. Écartez les mâchoires du mandrin assez pour y insérer le foret. Poussez le foret jusqu'au fond du mandrin et centrez-le entre les mâchoires. Serrez le mandrin à la main.

1. Prenez la clé de mandrin dans le porte-clé et serrez le mandrin en plaçant la clé dans chacun des trois trous de serrage du mandrin et en la faisant tourner en sens horaire pour le serrer à fond.

N.B. N'employez jamais d'autre outil que la clé de mandrin pour serrer ou desserrer le mandrin.

Pour retire le foret, insérez la clé de mandrin dans l'un des trous du mandrin et faites-la tourner en sens inverse-horaire.

Retrait du mandrin de la perceuse

1. Pour retirer la vis à filetage faucher de l'intérieur de mandrin, enlevez la batterie de l'outil et écartez les mâchoires de mandrin. Prenez une clé hex. à poignée en T et insérez-la dans la tête de la vis de

verrouillage à c letage gaucher à l'intérieur du mandrin. Maintenez le mandrin avec la clé de mandrin tandis que vous tournerez la clé hex. à poignée en T tel qu'indiqué pour

dévisser la vis de verrouillage. Conservez la vis pour installer le nouveau mandrin.

1. Pour retirer le mandrin, placez une grosse clé hex. entre les mâchoires du mandrin et serrez-le à fond. Posez-le sur un établi, tel qu'indiqué. Frappez la clé hex. avec un maillet à tête molle pour desserrer le mandrin. Déviseez-le à la main.

Installation du tube d'extension de 762 mm

Le tube d'extension de 762 mm (30") DOIT être utilisé lors du raccordement du renvoi d'angle de 33°. L'utilisation du tube d'extension est optionnelle avec le renvoi d'angle droit.

1. Retirez le mandrin de la perceuse (voir « Retrait du mandrin de la perceuse »).

2. Faites glisser le tube d'extension par-dessus le collier de la perceuse et serrez fermement la bride.

3. Faites glisser la poignée latérale auxiliaire sur le tube d'extension de 762 mm et à xez solidement.

4. Insérez l'arbre d'entraînement dans le tube d'extension de 762 mm.

5. Engagez l'écrou hexagonal dans l'entraînement hexagonal de la perceuse.

Montage du renvoi d'angle de 33°

1. Raccordez le renvoi d'angle de 33° en insérant l'entraînement hexagonal dans la douille hexagonale de l'extension de l'arbre d'entraînement. Fixez solidement avec une bride.

2. Filetez le mandrin sur la broche du renvoi d'angle de 33°. INSTALLEZ LA VIS DE CALAGE DU MANDRIN.

Fixation de l'unité coudée à la perceuse

1. Retirez le mandrin de la perceuse selon les instructions intitulées « Retrait du mandrin de la perceuse ». Glissez le manchon polygonal sur la partie hexagonale du pivot de la perceuse.

Dévissez les vis de fixation sur la douille de fixation et glissez la douille sur le collet de la perceuse.

1. Passez la tête coudée sur l'autre bout de la douille et tournez-la légèrement dans les deux sens pour que le trou hexagonal du manchon s'engage sur la partie hexagonale du pivot.

la perceuse

N.B. La pose du mandrin sur le côté marqué « LOW » réduira la vitesse de rotation du tiers ou 33%. La xation du mandrin au pivot opposé augmente la vitesse de rotation de 50%.

1. Après avoir monté la tête coudée, tournez-la à la position désirée et serrez les vis de situation pout la maintenir en place. Vissez le mandrin sur le pivot de la tête coudée. POSEZ LA VIS DE VERROUILLAGE DU MANDRIN.

Montage du renvoi d'angle droit sur le tube d'extension de 762 mm

Raccordez le renvoi d'angle droit en insérant l'hexagone de la broche dans la douille hexagonale de l'extension de l'arbre d'entraînement. Fixez solidement avec une bride.

Filetez le mandrin sur la broche d'entraînement du renvoi d'angle droit. INSTALLEZ LA VIS DE CAL-AGE DU MANDRIN.

Démontage du mandrin du renvoi d'angle Procédez de la même façon pour déposer le mandrin du renvoi d'angle et celui de la perceuse, mais DÉPOSEZ TOUJOURS LE RENVOI D'ANGLE DE LA PERCEUSE AVANT DE DÉVIS-

SER LE MANDRIN. Ceci évitera d'endommager les engrenages de la perceuse. Utilisez la clé à fourche qui vous est fournie pour immobiliser la broche du renvoi d'angle avant de débloquer le mandrin.

MANIEMENT

AVERTISSEMENT Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spécifi quement recommandés pour cet outil peut comporter des risques.

A VERTISSEMENT Pour minimiser les risques de blessures, portez des lunettes à coques latérales. Garder les mains à l'écart de le forets et des autres pièces en mouvement.

Utilisation du levier inverseur

1. Pour la rotation avant, (sens horaire) poussez le levier inverseur vers la marque « FWD », tel qu'indiqué.

Vériti ez le sens de la rotation avant de vous servir de l'outil.

1. Pour inverser la rotation (sens inverse-horaire), poussez le levier inverseur vers la marque « REV », tel qu'indiqué.

Vériti ez le sens de la rotation avant de vous servir de l'outil.

Malgré qu'un système de verrouillage réciproque empêche l'inversion de la rotation pendant que l'outil est en marche, laissez quand même l'outil s'arrêter complètement de tourner avant d'actionner le levier inverseur.

AVERTISSEMENT Pour minimiser les risques de blessures, gardez les mains et le cordon à distance de la mèche et des pièces en mouvement.

Démarrage, arrêt et contrôle de vitesse

1. Pour mettre l'outil en marche, appuyez sur la détente.

2. Pour arrêter l'outil, relâchez la détente.

3. Pour varler la vitesse de rotation, il suffit simplement d'augmenter ou de diminuer la pression sur la détente. Plus la détente est enfoncée, plus la vitesse est grande.

AVERTISSEMENT Pour minimiser les risques d'explosion, choc électrique, et dommage à la propriété, Inspectez l'alre de travail pour en déceler les tuyaux et les câbles électriques avant perçage.

Perçage

1. Avant de driller, assurez-vous que le matériau est il xé solidement. Appuyez-le sur une pièce rigide pour éviter de l'endommager en passant au travers.
2. Pour commencer à percer un trou, placez le foret sur la surface à travailler et appuyez fermement sur l'outil. Commencez à driller lentement pour ensuite augmenter la vitesse de perçage.
3. Appliquez toujours la pression en droite ligne avec le foret. Appuyez assez fermement pour qu'il morde dans la pièce sans toutefois causer l'arrêt du moteur.
4. Réduisez la pression et relâchez la rotation en arrivant à la phase à nale du perçage. Pour éviter le blocage, retirez le foret du trou tandis que l'outil tourne encore.

Blocage

Si l'outil semble vouloir se coincer, maintenez-le solidement et réduisez légèrement la pression a: n que le moteur puisse reprendre de la vitesse. Si l'outil reste coincé, relâchez immédiatement la détente. Inversez la rotation et retirez le foret de la

pièce à travailler avant de recommencer le perçage. Il est inutile d'essayer de remettre l'outil en marche lorsqu'il est coïncé. Des tentatives intermittentes de remise en marche pourraient endommager la perceuse.

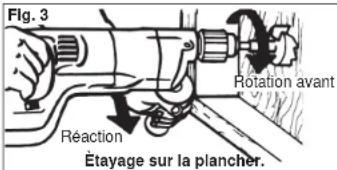

AVERTISSEMENT Pour minimiser les risques de blessures corporelles et les dommages à l'outil, tenez-le et appuyez-le solidement (Fig. 1, 2, et 3). Étayez les outils avec la poignée latérale, tel qu'indiqué. Si le foret devient coïncé, il se produira un mouvement de recul dans la direction opposée à la rotation. Le foret peut se colincer s'il est mal aligné ou lorsqu'il traverse le matériau de part en part. Les mèches à bois peuvent également rester coïncées lorsqu'elles viennent en contact avec des clous ou des noeuds.

APPLICATIONS

Cholx des mèches

Lorsque vous choisissez une mèche, employez la mèche appropriée pour le travail à exécuter. Pour un meilleur forage, n'employez que des mèches bien affûtées.

Perçage dans le bois, les agglomérés et le plastique

Lorsque vous percez dans le bois, les agglomérés et le plastique, commencez à driller lentement pour augmenter graduellement la vitesse. Drillez à basse vitesse dans les plastiques dont le point de fusion est peu élevé.

N.B. Maintenez cependant la vitesse assez basse pour ne pas brûler le foret.

Perçage dans le métal

Pour percer le métal, employez des forets d'acierrapide de forme hélicoïdale ou des lames-scies du même métal. Lubriri ez le foret avec de l'huile de coupe lorsque vous drillez dans l'acier ou le fer. Pour les métaux non ferreux comme le cuivre, l'étain et l'aluminium, employez un liquide refroidisseur. Appuyez la pièce à travailler sur une pièce rigide pour éviter le grippage ou le gauchissement du foret à la phase il nale du perçage.

Forage dans la maçonnerie

Pour driller dans la maçonnerie, utilisez un foret de haute vitesse à pointe carburée. Pour driller dans la maçonnerie molle comme les blocs de cendre, par exemple, n'appliquez qu'une légère pression sur l'outil. Pour les matériaux plus durs comme le béton, appliquez plus de pression sur l'outil. Le perçage s'effectue correctement lorsqu'une si ne poussière s'échappe du trou. Ne laissez pas le foret tourner librement dans le trou. N'essayez pas de percer à travers l'acier à béton armé. N'employez pas d'eau pour abattre la poussière ou refroidir le foret, car l'eau peut endommager la pointe carburée du foret.

ACCESOIRES

AVERTISSEMENT Débranchez toujours l'outil avant de changer ou d'enlever les accessoires. L'utilisation d'autres accessoires que ceux qui sont spécia quement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter votre distributeur local ou l'un des centres-service.

MAINTENANCE

AVERTISSEMENT Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l'outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériliez le serrage des vis, l'alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtée immédiatement l'outil et faites-le vérile en avant de vous en servir de nouveau. N'utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D'USAGE » jusqu'à ce qu'il soit réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubrisier l'outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubrification
• Inspection et remplacement des balais
- Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)
- Inspection électrique (interrupteur, cordon, induit etc)
• Vérii cation du fonctionnement électromécanique

AVERTISSEMENT Pour minimiser les risques de blessures, choc électrique et dommage à l'outil, n'immergez jamais l'outil et ne laissez pas de liquide s'y ind. Itrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l'outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage de l'outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inri immables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

Chaque utili électrique MILWAUKEE y compris les produits sans il (cuitis, batteries, chargeurs de batterie, et les lampes de travail-lamps de poche sans il) est garanti à l'acheteur d'origine être exemplé de vice du malériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE répatera ou remplacata toute pièce d'un utili électrique qui, après examen par MILWAUKEE, s'est avérée être affectée d'un vice du matériau ou de fabrication pendant une période de cinq [5] ans" après la date d'achat. Retoumer l'outil électrique, accompagné d'une copie de la preuve d'achat, a un centre de réparations en usine MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE en port prépayé et assuré. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des alterations, des utilisations accusés, une usure normale, une carence d'entretien ou les accidents.

Toutes les batteries MILWAUKEE V™ (V18™) à V26™) au LITHIUM-ION et M18 XC au LITHIUM-ION sont garanties pendant cinq (5) ans ou pour 2 000 charges, selon la première échéance. La garantie couvre les 1 000 premières charges ou les deux premières années de la garantie, selon la première échéance. Cela signirie que pour les 1 000 premières charges, ou pendant les deux premières années de la garantie à partir de la date d'achat ou de la première charge, une batterie de rechange sera remise tout à fait gratuitement à l'utilisateur si la batterie d'origine est défectueuse. Par la suite, la garantie couvira les charges restantes, jusqu'à concurrence de 2 000, ou les années restantes de la période de garantie de cinq (5) ans à partir de la date d'achat, selon la première échéance, et ce, au pro rata. Cela signirie que chaque consommateur bénéficie de 1 000 charges supplémentaires ou d'une garantie supplémentaire de proportionnalité de trois (3) ans sur les batteries avec technologie V™ au LITHIUM-ION et M18 XC au LITHIUM-ION, selon la durée de l'utilisation.

* La période de la garantie applicable à TOUTES les batteries autres au LITHIUM-ION est d'une durée de deux (2) ans à partir de la date d'achat. * La période de garantie applicable pour le laser à deux faisceaux M12 et le port d'alimentation M12, les batteries au nickel-cadmium, les radios de chantier et les charlots de travail industriels Trade Titan ¹⁷⁵ est d'une durée d'un (1) an à partir de la date d'achat.

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un produit MILWAUKEE. La date de fabrication du produit servira a établir la période de garantie si aucune preuve d'achat n'est fournie souciu'une demande de service sous garantie est telle. L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE SI VOUS N'ACCEPTEZ DES CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT, EN AUCUN CAS MILWAUKEENE SAURAIT ÉTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPECIAL OU INDIRECT, DE DOMMAGES INTERETS PUNITIFS OU DE TOUTE DEPENSE, D'HONORAIRES ÀD'AVOCATS, DE FRANS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIIS NOTAMIMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETtant PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE Y COMPRIS, SANS SY LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIERE. DANS LA MESURE OU UNÉ TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PERICIDE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CEA LTÉ DES CRÉT PRECÉDÉMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETtant PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊRE APPLICABLES. LA PRÉSENTE CONFÈRE À L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BENEFICIE EGALEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE.

Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l'adresse www.milwaukeetool.fr, ou composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre de service de votre région le plus près pour l'entretien, sous garantie ou non, de votre outil électrique MILWAUKEE.

GARANTIE LIMITÉE - MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d'achat d'origine. Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afficher est outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de commande, estampillé du scau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréd. Si le bon de commande n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréd. Pour un entretien, des pièces, des accessoires ou d'autres composants, composer sans trois le 1-800-832-1949 ainsi d'octenir les coordonnés du centre de réparations agréd le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s'applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l'utilisateur final ou le manuel d'instructions.

b) Si les conditions d'utilisations ne sont pas habituelles.

c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d'électrocution.

Modèle :

Date d'achat :

Sceau du distributeur ou du magasin :

Av. Santa Fe 481 piso 6, Col. Curz Manca.

Amperios(En la placa)	Largo de cable de Extensión en (m)
	7,6	15,2	22,8	30,4	45,7	60,9
0 - 5,0	16	16	16	14	12	12
5,1 - 8,0	16	16	14	12	10	--
8,1 - 12,0	14	14	12	10	--	--
12,1 - 15,0	12	12	10	10	--	--
15,1 - 20,0	10	10	10	--	--	--

MILWAUKEE est fier de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d'utilisation de l'outil ou pour localiser le centre de service/ventes ou le centre d'entretien le plus procho, appelez le...

416.439.4181

fax: [phone]

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l'aide technique, l'outillage et les accessoires nécessaires. Composez le 416.439.4181 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l'adresse

www.milwaukeetool.com

MEXICO - Soporte de Servicio MILWAUKEE
