ATTENTION : MODIFICATIONS APPORTEES A VOTRE HYUNDAI Aucune modification ne doit être apportée à votre Hyundai. Toute modification de votre Hyundai risque d’affecter ses performances, sa sûreté ou sa longévité, voire d’enfreindre les conditions des garanties limitées couvrant le véhicule. Certaines modifications peuvent également enfreindre les réglementations établies par le Ministère des transports et autres agences gouvernementales de votre pays.
électroniques. Il est possible qu’une installation ou un réglage incorrect d’une radio ou d’un téléphone portable perturbe les systèmes électroniques. Pour cette raison, nous vous recommandons de suivre scrupuleusement les instructions du fabricant ou de consulter votre concessionnaire Hyundai avant toute installation de ces dispositifs.
Hyundai Motor Company pour la construction des véhicules. Elles sont conçues et testées pour offrir à nos clients une sûreté, une performance et une fiabilité optimales. 2. Pourquoi devez-vous utiliser des pièces d'origine? Les pièces d'origine Hyundai répondent à des exigences strictes de fabrication. L’utilisation de pièces copiées ou de contrefaçon voire de récupération n’est pas couverte par la garantie sur les nouveaux véhicules Hyundai ou par toute autre garantie Hyundai.
3. Comment pouvez-vous être sûr d’acheter des pièces d’origine Hyundai? Recherchez le logo des pièces d’origine Hyundai sur l’emballage (voir ci-dessous). Toutes les étiquettes des emballages des pièces d’origine Hyundai exportées sont rédigées en anglais. Les pièces d’origine Hyundai sont distribuées uniquement par des concessions Hyundai agréées.
Les illustrations viennent en complément des informations apportées par ce manuel pour vous donner un aperçu du plaisir qui sera le vôtre au volant de votre véhicule. À la lecture de ce manuel, vous aurez toutes les informations nécessaires concernant les fonctionnalités, les consignes de sécurité importantes et les conseils de conduite adaptés à l'état de la route. La table des matières vous donne un aperçu général de la composition du manuel. Pour commencer, il est judicieux de consulter l'index qui répertorie, par ordre alphabétique, l'ensemble des informations contenues dans votre manuel.
Vous trouverez de nombreuses sections AVERTISSEMENT, ATTENTION et REMARQUE tout au long du manuel. Elles ont été conçues dans le but d'améliorer votre sécurité. Vous devez lire attentivement et suivre scrupuleusement TOUTES les procédures et recommandations fournies dans les sections AVERTISSEMENT, ATTENTION et REMARQUE.
REMARQUE fournit des informations intéressantes ou utiles. Vous pouvez également utiliser de l'essence sans plomb avec un indice d'octane recherche 91~94 RON/indice d'octane 87~90 mais cela peut entraîner une légère diminution des performances du véhicule. Votre nouveau véhicule est conçu pour fournir des performances maximales, réduire les émissions d'échappement et l'encrassement des bougies avec de l'ESSENCE SANS PLOMB.
Ne jamais ajouter dans le réservoir de carburant un nettoyant du circuit de carburant autre que celui spécifié. (Pour plus de détails, consultez un concessionnaire HYUNDAI agréé.)
• Pendant le ravitaillement en carburant, ne pas rajouter d'essence une fois que le pistolet à essence a coupé la distribution. • Vérifiez systématiquement que le bouchon du réservoir est bien en place afin d'éviter une déperdition de carburant en cas d'accident.
Pour pouvoir être commercialisé dans certains pays, votre véhicule est conçu pour fonctionner avec de l'essence plombée. Avant d'utiliser de l'essence plombée, demandez à un concessionnaire HYUNDAI agréé si votre véhicule est compatible avec ce type de carburant. L'indice d'octane de l'essence plombée est identique à celui de l'essence sans plomb. Essence contenant de l'alcool et du méthanol L'essence-alcool, un mélange d'essence et d'éthanol (également connu sous le nom d'alcool de grain) et l'essence ou l'essence-alcool contenant du méthanol (également connu sous le nom d'alcool de bois) sont disponibles sur le marché en complément ou en remplacement d'essence plombée ou non plombée.
être couverts par la garantie fabricant s'ils résultent de l'utilisation d'un des carburants suivants : 1. Essence-alcool contenant plus de 10 % d'éthanol. 2. Essence ou essence-alcool contenant du méthanol. 3. Carburant ou essence-alcool plombé.
MTBE (éther méthyltertiobutylique) (teneur en oxygène 2,7 % du poids).
Les carburants contenant du méthanol (alcool de bois) ne doivent pas être utilisés dans votre véhicule. Ce type de carburant peut réduire la performance du véhicule et endommager les composants du circuit de carburant. Essences permettant de purifier l'air Afin de contribuer à la purification de l'air, il est recommandé d'utiliser des essences traitées avec des additifs détergents ce qui permet d'éviter la formation de dépôt dans le moteur. Ces types d'essence permettent d'avoir un moteur plus propre et d'améliorer la performance du système antipollution. Utilisation à l'étranger Si vous envisagez de conduire dans un pays étranger, assurez-vous : • De respecter toutes les réglementations en matière d'immatriculation et d'assurance. • Qu'il existe un réseau de distribution de carburant compatible avec votre véhicule.
• Au-dessus de - 5 °C (23 °F) ... Carburant diesel été. • Au-dessous de - 5 °C (23 °F) … Carburant diesel hiver. Surveillez attentivement le niveau de carburant du réservoir : Si le moteur s'arrête en raison d'une panne de carburant, les circuits doivent être entièrement purgés avant tout redémarrage. • En hiver, afin de diminuer les incidents liés au gel, il est possible d’ajouter de l’huile de paraffine au carburant si la température descend au-dessous de – 10 °C (14 °F). N’utilisez jamais plus de 20 % d’huile de paraffine.
Pour les véhicules diesel équipés d'un système DPF, nous vous recommandons l'utilisation de carburant diesel réglementé. L'utilisation d'un carburant diesel présentant un niveau élevé de souffre (plus de 50 ppm) et contenant des additifs non spécifiés risque d'endommager le système DPF et de produire des fumées blanches.
Les mélanges Diesel disponibles dans le commerce et n'utilisant pas plus de 7 % de biodiesel, appelés "B7 Diesel" peuvent être utilisés dans votre véhicule si le biodiesel répond aux spécifications de la norme EN 14214 ou d'une norme équivalente. à "European Norm" (Norme Européenne). L’utilisation de biocarburants issus d’ester méthylique de colza (EMC), d’ester méthylique d’acide gras (EMAG) ou d’ester méthylique d’huile végétale (EMHV) etc. ou le mélange de diesel dépassant 7 % avec du biodiesel endommagera le moteur et le circuit du carburant en provoquant leur usure prématurée. La réparation ou le remplacement de composants usés ou endommagés en raison de l’utilisation de carburants non homologués ne sera pas couvert par la garantie du fabricant.

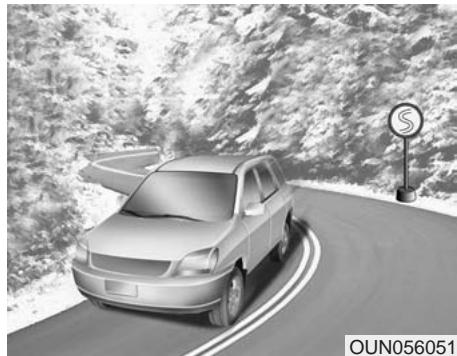

élevée, plus grande largeur de voie, etc.), ce véhicule possède un centre de gravité plus élevé. Les véhicules de ce type ne sont pas conçus pour prendre les virages à la même vitesse que les véhicules classiques, à deux roues motrices. Évitez donc les virages serrés ou les manœuvres brusques. Il convient de rappeler que le non respect des instructions de conduite peut entraîner la perte de contrôle du véhicule, un accident, voire un retournement. Veillez à lire les conseils de conduite «Réduire le risque de retournement» à la section 5 du présent manuel.
• Démarrez doucement le moteur. • Pendant la conduite, maintenez le régime (tr/min. ou tours par minute) entre 2 000 et 4000 tr/min. • Évitez de conduire à la même vitesse, rapide ou lente, pendant des longues périodes. Pour roder correctement un moteur, il est nécessaire de changer de régime. • Évitez les arrêts brusques, excepté en cas d'urgence, afin de régler correctement les freins. • Évitez de faire tourner le moteur au ralenti pendant plus de 3 minutes d'affilée. • Ne tractez pas de remorque pendant les 2000 premiers kilomètres (1200 miles) du véhicule.
SYMBOLES SUR LE COMBINÉ D'INSTRUMENTS Témoin de portières ouvertes
(moteur diesel et sur véhicule équipé)*
(moteur diesel uniquement)
(moteur diesel uniquement)
*: le cas échéant ❈: Pour plus de détails, reportez-vous à la rubrique « Combiné d'instruments », à la section 4.

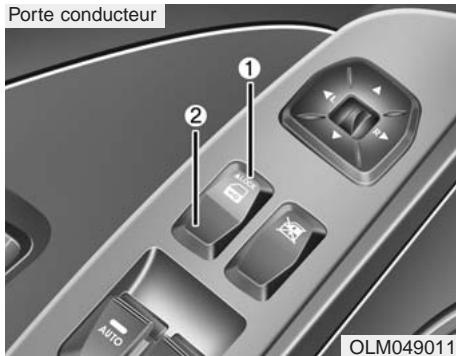

2. Commutateurs des vitres électriques*4-21 3. Commutateur de verrouillage centralisé des portes* 4-15 4. Bouton de verrouillage des vitres électriques* 4-25 5. Télécommande électrique durétroviseur extérieur*..4-43 6. Bouton de rabattement du rétroviseur extérieur* ...4-44 7. Levier d’ouverture de la trappe à carburant 4-28 8. Commutateur de commande pour l'éclairage du tableau de bord* 4-46 9. Bouton de verrouillage 4x4* 5-27 10. Bouton DBC* 5-45 11. Bouton ESP OFF (ESP désactivé)* 5-41 12. Boîtier de fusibles 7-43 2. Commandes de chaîne audio au volant*...4-128 3. Commande du téléphone bluetooth* 4-150 4. Combiné instruments4-45 5. Avertisseur sonore4-36 13. Système de commande de la climatisation*4-93 14. Chauffage de siège* 3-8 15. Allume-cigare* 4-117 16. Ports pour périphériques auxiliaires, ports USB et ports iPod* 4-121 17. Prise de courant* 4-119 18. Levier de vitesses5-16,5-19 19. Airbag passager* 3-49 20. Boîte à gants 4-114 * : le cas échéant

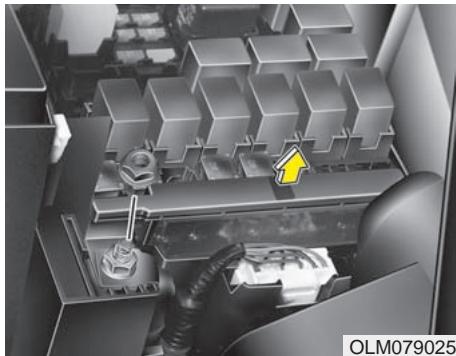

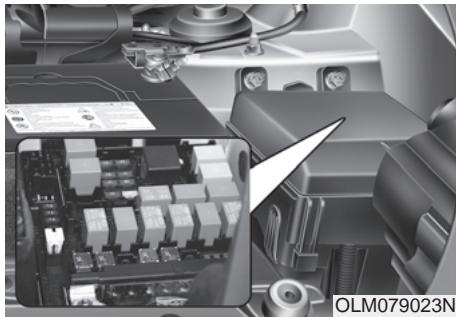

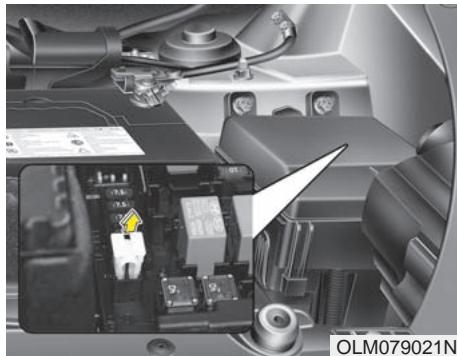

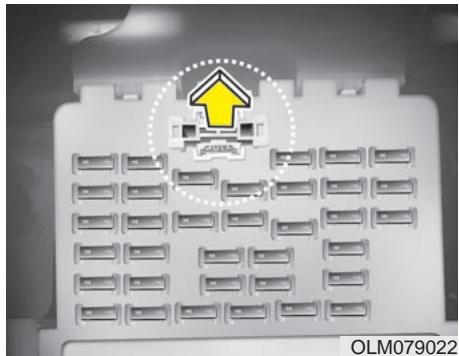

OEL019002 5. Boîtier de fusibles 7-43 6. Borne négative de la batterie 7-28 7. Borne positive de la batterie 7-28 8. Bouchon du radiateur 7-16 9. Jauge d'huile moteur7-13 10. Réservoir du liquide de lave-glace du pare brise7-19 * : le cas échéant

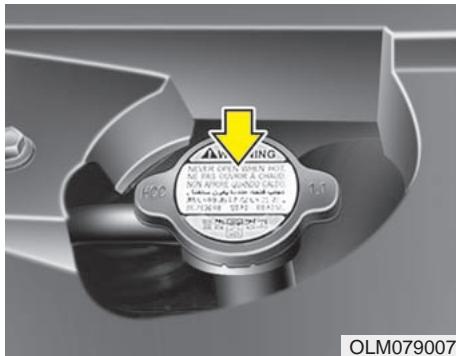

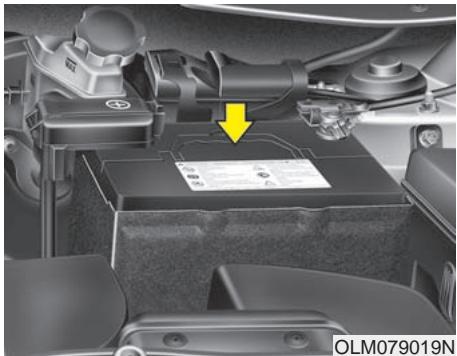

OLM079001 9. Borne positive de la batterie 7-28 10. Bouchon du radiateur 7-16 11. Réservoir du liquide de lave-glace du pare-brise7-19 * : le cas échéant

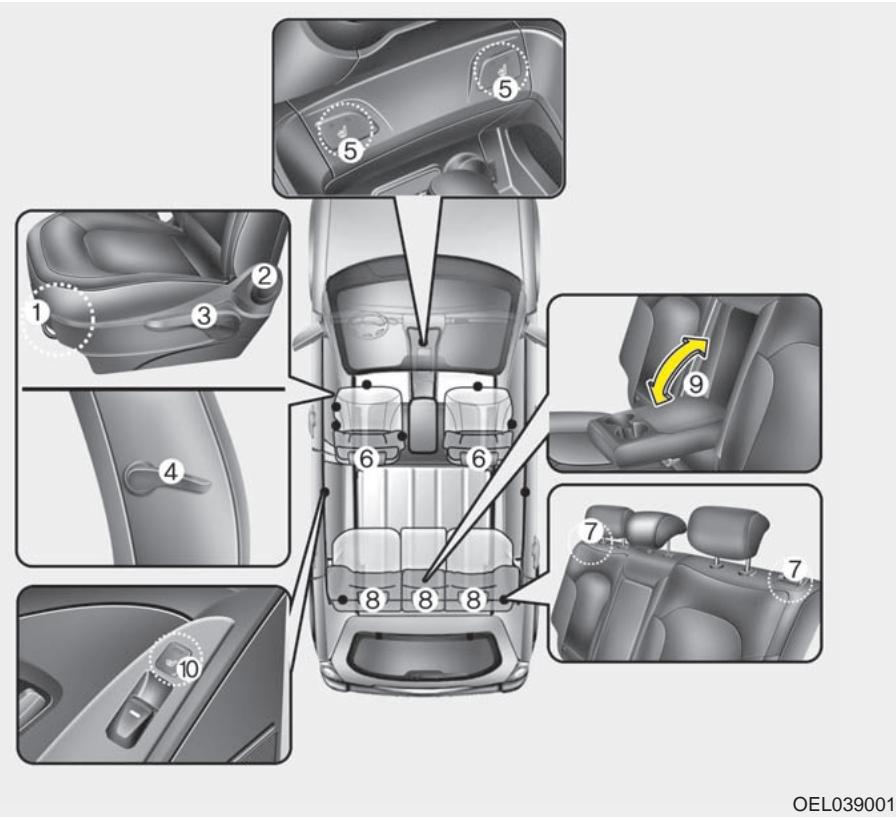

OLM079002 (3) Réglage des sièges en hauteur (Siége du conducteur) (4) Soutien lombaire (Siége du conducteur)* (5) Chauffage de siège* (6) Appui-tête
(7) inclinaison du dossier du siège Les objets laissés en vrac à l’emplacement des pieds du conducteur peuvent gêner l’utilisation des pédales et éventuellement causer un accident. Ne rien laisser sous les sièges avant.
- Siège en position droite Lorsque vous redressez le dossier du siège, maintenez-le tout en le redressant doucement, assurezvous qu’aucun passager ne se trouve à proximité. Si le dossier est redressé sans être maintenu ni retenu, il pourrait être projeté brusquement vers l’avant et blesser quelqu’un.
- Siège du conducteur • N’essayez jamais de régler votre siège lorsque le véhicule est en mouvement. Vous pourriez perdre le contrôle de votre véhicule et provoquer un accident entraînant des lésions graves ou fatales ou de sérieux dégâts matériels. • Retirez tout objet pouvant gêner le positionnement normal du dossier. Les objets placés contre le dossier ou dans toute position gênant le verrouillage correct de celui-ci peut entraîner des lésions graves ou fatales en cas d’arrêt brutal ou de choc. • Conduisez toujours avec votre dossier redressé, la sangle de bassin de la ceinture de sécurité étant ajustée et enveloppant bien la partie inférieure des hanches. Il s’agit de la meilleure position de protection en cas d’accident. (Suite)
Il est recommandé que la distance entre votre thorax et le volant soit au moins égale à 250 mm (10 pouces).
Les objets lourds, de taille importante ou devant être empilés doivent être solidement arrimés. La pile de bagages ne doit en aucun cas dépasser des dossiers. Un manquement à ces recommandations peut provoquer des blessures graves voire fatales en cas d’arrêt brutal du véhicule ou de choc. (Suite)
• Les passagers ne doivent pas voyager dans le coffre, ni s’asseoir ou s’allonger sur les sièges rabattus lorsque le véhicule est en marche. Tous les passagers doivent être assis sur les sièges et être correctement attachés pendant toute la durée du trajet. • Lorsque vous redressez le dossier, assurez-vous qu’il est correctement verrouillé en le déplaçant vers l’avant et vers l’arrière.
Un mouvement brusque et inattendu du siège conducteur pourrait vous faire perdre le contrôle du véhicule et provoquer un accident. OEL039002

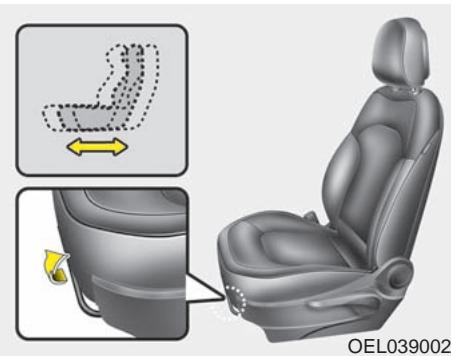

Manual Avancer et reculer Pour avancer ou reculer le siège : 1. Tirez le levier de réglage du siège vers le haut et maintenez-le dans cette position. 2. Faites coulisser le siège jusqu’à la position souhaitée. 3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette position. Réglez le siège avant de prendre le volant et tentez de déplacer le siège vers l’avant et vers l’arrière sans utiliser le levier afin de vous assurer qu’il est correctement verrouillé. S’il bouge, cela signifie qu’il n’est pas correctement verrouillé.

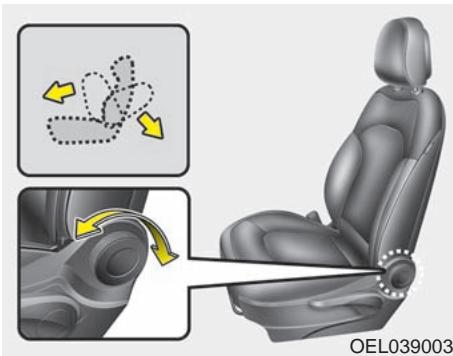

Pour incliner le dossier, tournez la molette vers l'avant ou vers l'arrière jusqu'à obtenir l'angle souhaité.
• Pour baisser le coussin de siège, abaissez le levier à plusieurs reprises. • Pour lever le coussin de siège, tirez le levier à plusieurs reprises.

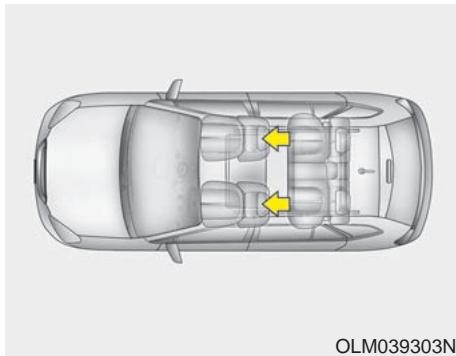

Le soutien lombaire peut être réglé à l'aide du levier situé sur le côté du dossier. Faites pivoter le levier pour augmenter ou réduire le soutien lombaire.

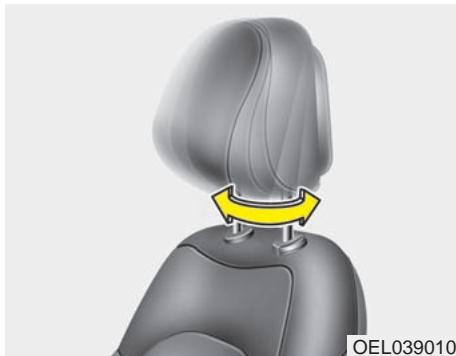

Réglez également l'appuie-tête pour qu'il soit aussi proche que possible de votre tête. Pour cette raison, l’utilisation d’un coussin qui éloigne le corps du dossier est déconseillée. • Ne roulez pas lorsque les appuistête ont été retirés car les occupants pourraient subir des blessures graves en cas d’accident. Des appuis-tête correctement réglés permettent, dans certains cas, d’éviter des blessures cervicales. • Ne pas régler la hauteur de l'appuie-tête du conducteur lorsque le véhicule est en marche.

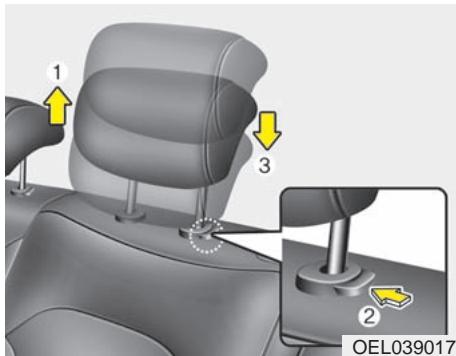

Pour retirer l’appui-tête, tirez-le au maximum vers le haut, puis appuyez sur le bouton (1) tout en tirant vers le haut (2). Pour remettre l'appuie-tête en place, insérer ses tiges (3) dans les trous tout en appuyant sur le bouton de déblocage (1). Le régler ensuite à la hauteur qui convient.
Le chauffage de siège permet de chauffer les sièges avant par temps froid. Lorsque le contacteur d’allumage est sur la position ON, appuyez sur l’un des commutateurs correspondant au chauffage du siège conducteur ou du siège passager. Lorsque la température est douce ou lorsque le chauffage du siège n’est pas nécessaire, maintenez les commutateurs en position OFF. • Chaque fois que vous appuyez sur le bouton, le réglage de la température des sièges est modifié de la manière suivante :
• Ne pas utiliser de solvant organique comme les diluants, le benzène, l’alcool et l’essence pour nettoyer les sièges. Ces produits pourraient endommager la surface du chauffage ou des sièges. • Pour éviter de surchauffer les sièges, ne recouvrez pas les sièges avec une couverture, des coussins ou des housses lorsque le chauffage de siège fonctionne. • Ne placez aucun objet lourd ou pointu sur les sièges équipés d’un système de chauffage du siège. Les composants du chauffage de siège pourraient être endommagés.
- Le chauffage de siège peut entraîner des brûlures Les passagers doivent être extrêmement prudents lorsqu’ils utilisent le chauffage de siège, la température pouvant être élevée ou même entraîner des brûlures. Le conducteur doit notamment se montrer très prudent en présence des types de passager énumérés ci-après : 1. Bébés, enfants, personnes âgées ou handicapées, convalescents 2. Personnes ayant la peau sensible ou qui se brûlent facilement 3. Personnes malades 4. Personnes en état d’ébriété, personnes sous l’effet de substances psychotropes 5. Personnes sous traitement médicamenteux favorisant la somnolence (somnifères, médicaments contre le rhume, etc.)
Réglez également l'appuie-tête pour qu'il soit aussi proche que possible de votre tête. L’utilisation d’un coussin qui éloigne le corps du dossier est déconseillée. • Ne roulez pas lorsque les appuistête ont été retirés car les occupants pourraient subir des blessures graves en cas d’accident. Des appuis-tête correctement réglés permettent, dans certains cas, d’éviter des blessures au niveau du cou.

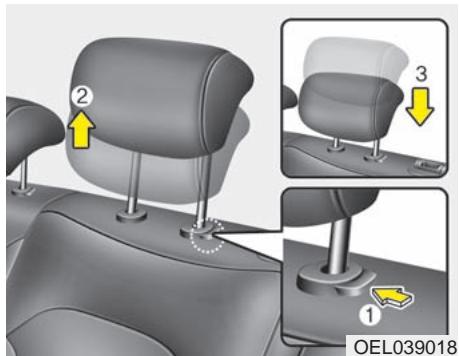

Pour lever l’appui-tête, tirez-le jusqu’à la position souhaitée (1). Pour baisser l’appui-tête, appuyez et maintenez enfoncé le bouton (2) situé à la base de l’appui-tête, puis baissez l’appui-tête jusqu’à la position souhaitée (3).
(1). Le régler ensuite à la hauteur qui convient.

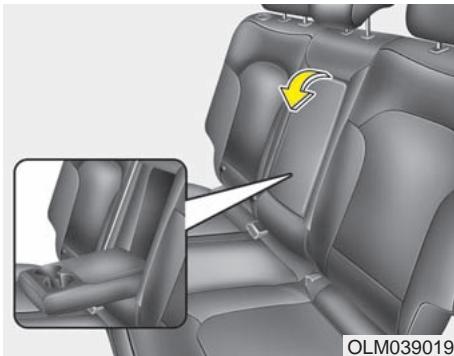

Pour utiliser l’accoudoir, dégagez-le du dossier puis abaissez-le.
• Pour éviter de surchauffer les sièges, ne recouvrez pas les sièges avec une couverture, des coussins ou des housses lorsque le chauffage de siège fonctionne. • Ne placez aucun objet lourd ou pointu sur les sièges équipés d’un système de chauffage du siège. Les composants du chauffage de siège pourraient être endommagés.
Ne laissez jamais les passagers s’asseoir sur le dossier rabattu lorsque le véhicule est en mouvement étant donné qu’il ne s’agit pas d’un siège et que la ceinture de sécurité est alors inutilisable. Cette attitude pourrait entraîner des blessures graves voire fatales en cas d’accident ou d’arrêt brutal. La hauteur des objets transportés sur le dossier rabattu ne doit pas dépasser celle des sièges avant. Si c’est le cas, le chargement risque de glisser vers l’avant et de blesser les occupants du véhicule lors d’arrêts brutaux.
2. Placez le dossier avant en position verticale et, si nécessaire, faites coulisser le siège avant vers l’avant. 3. Abaissez les appuis-tête arrière au maximum. OEL039021
7. Lorsque le dossier est complètement installé, vérifiez à nouveau l'étiquette rouge située sur le levier permettant de rabattre le dossier du siège.
Pour ramener le dossier en position verticale, maintenez-le, puis redressez-le lentement. Si le dossier est redressé sans être maintenu, il pourrait être projeté brusquement vers l’avant et blesser quelqu’un.

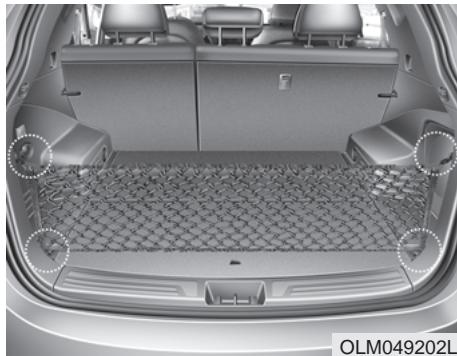

- Chargement Il est recommandé d'arrimer solidement les objets chargés dans le coffre à bagages afin qu'ils ne soient pas projetés à l'intérieur du véhicule en cas de choc et que les occupants du véhicule ne soient pas blessés. Il est recommandé d'être particulièrement prudent en ce qui concerne les objets placés sur les sièges arrière car ces derniers peuvent heurter les occupants des sièges avant en cas de choc frontal. Lorsque vous ramenez les sièges arrière en position verticale, n’oubliez pas de replacer les ceintures de sécurité arrière dans la position appropriée. Pour éviter que la sangle de la ceinture de sécurité ne soit happée derrière ou sous les sièges, passez-la dans les guides de la ceinture arrière.
- Chargement d'objets Lors du chargement ou du déchargement d’objets, assurezvous que le moteur est coupé, que la boîte-pont automatique est en position P (Park) et que le frein de parking est serré. Si vous ne respectez pas ces recommandations, le véhicule pourrait se déplacer si le levier de vitesses est malencontreusement enclenché dans une autre position.
CEINTURES DE SÉCURITÉ Système de retenue des ceintures
• Pour une performance optimale du système de retenue, les ceintures de sécurité doivent toujours être utilisées lorsque le véhicule est en mouvement. • Les ceintures sont plus efficaces lorsque les dossiers sont en position verticale. • Les enfants de moins de 12 ans doivent toujours être correctement maintenus sur le siège arrière. N'installez jamais les enfants sur le siège passager avant. Si un enfant de plus de 12 ans est installé à l'avant, il doit être correctement attaché et le siège doit être reculé au maximum. • Ne placez jamais la sangle baudrier sous votre bras ou derrière votre dos. Une sangle baudrier placée de façon incorrecte peut entraîner des blessures graves en cas de choc. La sangle baudrier doit être placée en travers et au milieu de votre clavicule. (Suite)
• Évitez de vriller la ceinture de sécurité. Une ceinture vrillée ne fonctionne pas correctement. En cas de choc, une ceinture vrillée pourrait occasionner des coupures. Veillez à ce que la sangle soit droite et qu’elle ne soit pas vrillée. • Veillez à ne pas endommager la sangle ou la boucle de la ceinture de sécurité. Si c’est le cas, remplacez-la.

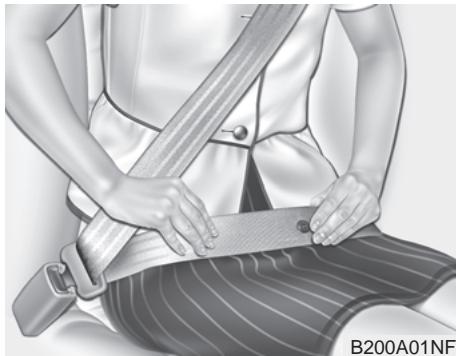

épaules, selon le cas ; la sangle de bassin de la ceinture ne doit pas appuyer sur l'abdomen. Pour assurer une protection efficace, les ceintures doivent être fixées le plus fermement possible, tout en restant confortables. Une ceinture qui a du jeu réduira considérablement la protection du passager. (Suite)
Il convient d'éviter tout contact entre la sangle et les vernis, les huiles, les produits chimiques et notamment l'acide sulfurique. Pour nettoyer la sangle, utilisez du savon doux et de l'eau. La ceinture doit être remplacée dès que la sangle s'effiloche, présente des taches de vernis ou autre ou est endommagée. Il est capital de remplacer l'intégralité du mécanisme après avoir subi un impact important même si le dommage causé au mécanisme n'est pas manifeste. Il convient de ne pas porter une ceinture dont la sangle est vrillée. Chaque mécanisme de ceinture doit être utilisé par un seul occupant ; il est dangereux d'attacher un enfant sur vos genoux avec votre ceinture.
Si la ceinture du conducteur est détachée lorsque le contacteur d'allumage est sur la position ON, le témoin de la ceinture de sécurité clignote à nouveau pendant environ 6 secondes.

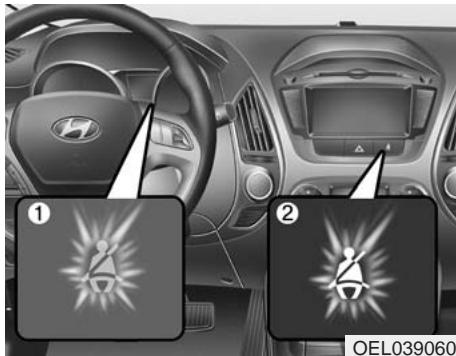

(1) Témoin de la ceinture de sécurité du conducteur (2) Témoin de la ceinture de sécurité du passager avant
Si la ceinture du conducteur ou du passager avant est détachée lorsque le contact est mis ou si la ceinture est détachée après avoir mis le contact, le témoin de la ceinture de sécurité correspondant reste allumé jusqu'à ce que la ceinture soit attachée.
9km/h, le témoin allumé commencera à clignoter jusqu'à ce que vous repassiez en dessous de 6 km/h. Si vous continuez à rouler avec la ceinture de sécurité détachée et que vous dépassez 20km/h, l'alarme de la ceinture de sécurité retentira pendant environ 100 secondes et le témoin correspondant clignotera.
• Le témoin de la ceinture de sécurité du passager avant se situe au centre de la planche de bord. • Même si le siège du passager avant est inoccupé, le témoin de la ceinture de sécurité clignote ou s'allume pendant 6 secondes. • Ce témoin peut être activé si des bagages sont placés sur le siège passager avant.
Vous pourrez ensuite dégager la ceinture en douceur.
2 La ceinture de sécurité s’ajuste automatiquement à la bonne longueur une fois que la sangle de bassin a été ajustée manuellement de manière à envelopper parfaitement vos hanches. Si vous effectuez un mouvement lent et régulier vers l’avant, la ceinture s’allonge et vous permet de bouger. Toutefois, en cas de freinage brutal ou de choc, la ceinture se bloque. C’est également le cas si vous vous penchez vers l’avant trop brusquement.
Relâchez le bouton pour verrouiller l’ancrage dans cette position. Essayez de faire glisser le dispositif de réglage en hauteur afin de vous assurer qu’il est bien verrouillé.
épaule en étant plus proche de la portière que de votre cou. Pour régler la hauteur du point d'ancrage de la ceinture de sécurité, descendez ou montez le dispositif de réglage en hauteur dans la position appropriée.
• Si vous ne remplacez pas les ceintures de sécurité après un accident, celles-ci peuvent être endommagées et ne pas vous protéger correctement en cas de nouveau choc, ce qui entraînerait des lésions graves ou fatales. Après un accident, remplacez vos ceintures de sécurité dès que possible.
Ne placez jamais la ceinture sous le bras le plus proche de la portière.
Si ce n'est pas le cas, vérifiez que la ceinture n'est pas vrillée, puis réessayez.

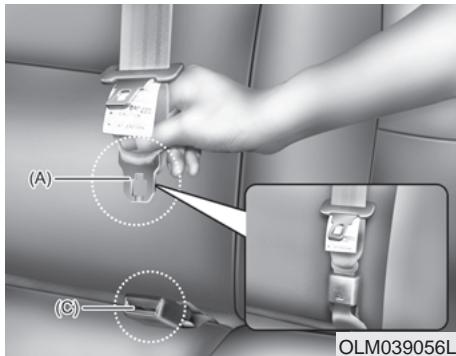

3 points (le cas échéant) Pour attacher la ceinture de sécurité arrière centrale 1. Sortez les plaques métalliques des trous situés dans le compartiment à ceinture, puis tirez-les doucement du rétracteur.
(C) jusqu’à ce que vous entendiez un délic, indiquant que la ceinture est verrouillée. Assurez-vous que cette dernière ceinture n’est pas vrillée.
Assurez-vous que les objets chargés dans le coffre à bagages sont solidement attachés. Si ce n’est pas le cas, la ceinture de sécurité centrale arrière risque d’être endommagée en cas de freinage brutal ou lors de certaines collisions.
C’est également le cas si vous vous penchez vers l’avant trop rapidement. 1KMB3443

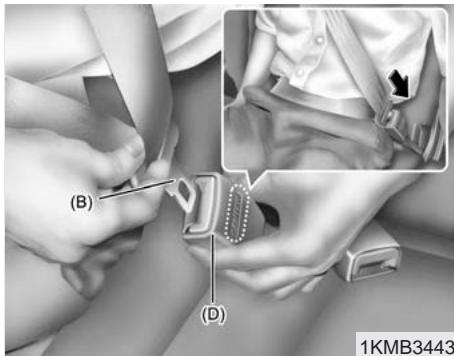

1. Appuyez sur le bouton d’ouverture situé sur la boucle (D), puis retirez la plaque métallique (B) de la boucle (D).
Rangement de la ceinture de sécurité arrière Les boucles de ceintures de sécurité arrière peuvent être rangées dans le logement situé entre le dossier arrière et le coussin lorsque les ceintures ne sont pas utilisées.
ATTENTION Pour utiliser la ceinture de sécurité, sortez-la d’abord des guides. Si vous tirez la ceinture de sécurité alors qu’elle se trouve encore dans les guides, vous risquez d’endommager les guides et/ou la sangle de la ceinture.
Si le système détecte une tension excessive au niveau de la ceinture de sécurité du conducteur ou du passager lorsque la prétension se déclenche, le limiteur d'effort intégré au système de prétension relâche une partie de la pression exercée sur la ceinture concernée. (le cas échéant)
2. Dispositif de prétension avec rétracteur 3. Module de commande SRS 4. Bloc de fixation du pré-tensionneur (côté conducteur, le cas échéant)
1. La ceinture doit être portée correctement et ajustée dans la position appropriée. Veuillez lire et respecter l'ensemble des informations et précautions importantes fournies dans ce manuel et ayant trait aux équipements de sécurité destinés aux passagers du véhicule, y compris les ceintures de sécurité et les airbags. 2. Attachez systématiquement votre ceinture de sécurité et veillez à ce que les passagers de votre véhicule attachent tous leur ceinture correctement.
• Au moment où les ceintures de sécurité à prétension s'activent, vous pouvez entendre un bruit fort et une poussière fine semblable à de la fumée peut apparaître dans le compartiment passager. Ces manifestations sont normales et sans danger. • Bien qu'elle soit sans danger, cette poussière fine peut entraîner des irritations de la peau et ne doit pas être inhalée de façon prolongée. À la suite d'un accident au cours duquel les ceintures à prétension se sont déclenchées, lavez toutes les parties de la peau exposées. • Comme le capteur déclenchant le système d'airbag SRS (Système de retenue supplémentaire) est relié aux ceintures de sécurité à prétension, le témoin de l'airbag SRS du tableau de bord reste allumé pendant environ 6 secondes après avoir tourné le contacteur d'allumage sur « ON », puis s'éteint.
« ON », s'il ne s'éteint pas au bout de 6 secondes environ ou s'il s'allume alors que le véhicule roule, faites contrôler la ceinture de sécurité à prétension ou l'airbag SRS par un concessionnaire HYUNDAI agréé dans les plus brefs délais.
• N’essayez pas de vérifier ou de remplacer vous-même les ceintures de sécurité à prétension. Ces opérations doivent être effectuées par un concessionnaire HYUNDAI agréé. • Ne heurtez pas le système de ceinture de sécurité à prétension. • N’essayez pas d’entretenir ou de réparer le système de prétension. (Suite)
• Une manipulation incorrecte du système de ceinture de sécurité à prétension et le non-respect des avertissements à savoir ne pas heurter, modifier, vérifier, remplacer, entretenir ou réparer le système de prétension peut nuire au fonctionnement de celui-ci ou entraîner son déclenchement par inadvertance ce qui causerait des blessures graves. • Attachez systématiquement votre ceinture de sécurité lorsque vous conduisez ou lorsque vous êtes à bord d’un véhicule en marche. • Si le véhicule ou le système de prétension doivent être mis au rebut, contactez un concessionnaire HYUNDAI agréé.
Une ceinture de sécurité correctement attachée réduit considérablement ces risques. Respectez systématiquement les précautions données dans ce manuel relatives aux ceintures de sécurité, aux airbags et au réglage des sièges.
Vous devez vous informer sur la législation spécifique à votre pays. Les sièges enfant et/ou bébé doivent être disposés correctement et installés sur le siège arrière. Pour de plus amples informations sur l’utilisation de ces systèmes de retenue, reportez-vous à la rubrique « Système de retenue pour enfant » dans la présente section.
être correctement attachés, y compris les bébés et les enfants. Ne tenez jamais un enfant dans vos bras ou sur vos genoux dans un véhicule en mouvement. Les forces violentes exercées lors d'un choc arracheront l'enfant de vos bras et le projetteront contre l'habitacle. Utilisez toujours un système de retenue pour enfant adapté à la taille et au poids de votre enfant.
« Système de retenue pour enfant » plus avant dans cette section.
• Veillez à ce que la sangle baudrier ne soit jamais en contact avec le cou ou le visage de l'enfant lorsque le véhicule est en mouvement. • Une ceinture de sécurité qui n'est pas correctement attachée et ajustée sur un enfant accroît les risques de blessure grave ou fatale.
Pour diminuer le risque de blessure en cas d'accident, l'utilisation d'une ceinture de sécurité est recommandée pour les femmes enceintes. La sangle de bassin de la ceinture de sécurité doit être placée le plus bas possible et être ajustée le plus possible autour des hanches et pas autour de l'abdomen. Pour bénéficier de recommandations spécifiques, consultez un médecin.
Deux personnes (y compris les enfants) ne doivent jamais utiliser simultanément la même ceinture de sécurité. Cela augmenterait la gravité des blessures en cas d'accident. Ne pas s'allonger Pour diminuer les risques de blessures en cas d'accident et pour utiliser un système de retenue de façon optimale, tous les passagers doivent être assis et les sièges avant et arrière (2éme et/ou 3éme rangée) doivent être en position verticale lorsque le véhicule est en mouvement. Une ceinture de sécurité n'assure pas une protection correcte si la personne est allongée sur le siège arrière ou si les sièges avant et arrière (2éme et/ou 3éme rangée) sont inclinés.
Être à bord d'un véhicule en marche en étant installé sur un siège dont le dossier est incliné augmente les risques de lésions graves ou fatales en cas de choc ou d'arrêt brutal. La protection assurée par votre système de retenue (ceintures de sécurité et airbags) est considérablement réduite lorsque votre siège est incliné. Pour jouer leur rôle, les ceintures de sécurité doivent être ajustées autour de vos hanches et de votre thorax. Plus le dossier est incliné, plus les hanches de l'occupant risquent de glisser sous la sangle de bassin et de causer des lésions internes graves ou plus le risque que le cou de l'occupant heurte la sangle baudrier est grand. Le conducteur et les passagers doivent toujours s'asseoir bien au fond du siège, être correctement attachés, avec le dossier droit.
Si la sangle ou les boucles sont endommagées, les remplacer immédiatement.
être remplacés si le véhicule a été impliqué dans un accident. Le remplacement doit être effectué même si aucun dommage n'est visible. Pour toute question supplémentaire relative au fonctionnement des ceintures de sécurité, contactez un concessionnaire HYUNDAI agréé.

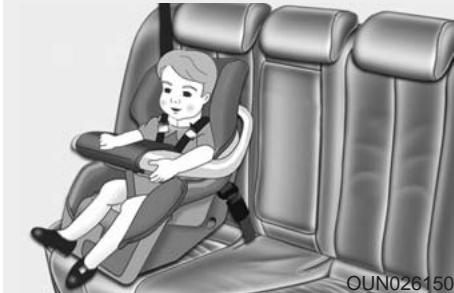

SYSTÈME DE RETENUE POUR ENFANT (LE CAS ÈCHÈANT) À bord d’un véhicule, les enfants doivent toujours être assis sur le siège arrière et être maintenus correctement afin de réduire le plus possible les risques de blessures en cas d’accident, de manoeuvre ou d’arrêt brutal. Selon les statistiques en matière d’accidents, les enfants sont plus en sécurité lorsqu’ils sont maintenus correctement sur le siège arrière que lorsqu’ils sont installés sur le siège avant. Les enfants plus grands qui ne sont pas maintenus par un système de retenue pour enfant doivent utiliser l’une des ceintures de sécurité disponibles. Vous devez vous informer sur la législation spécifique à votre pays. Les sièges enfant et/ou bébé doivent être disposés correctement et installés sur le siège arrière. Vous devez utiliser un système de retenue pour enfant disponible dans le commerce et conforme aux exigences des normes de sécurité en vigueur dans votre pays.
Si le système de retenue d’un enfant n’est pas correctement fixé, il peut être blessé ou tué dans un accident. Pour les jeunes enfants et les bébés, vous devez utiliser un siège pour enfant ou pour bébé. Avant d’acheter un système de retenue pour enfant, assurez-vous qu’il s’adapte aux sièges et aux ceintures de sécurité disponibles dans votre véhicule ainsi qu’à la morphologie de votre enfant. Pour installer le système de retenue pour enfant, suivez toutes les instructions données par le fabricant.
• Un système de retenue pour enfant doit être placé sur le siège arrière. N'installez jamais un siège enfant ou bébé sur le siège passager avant. Si l'airbag latéral se déclenche au cours d'un accident, il pourrait blesser de manière grave ou fatale un bébé ou un enfant installé dans un siège pour enfant ou bébé. Par conséquent, installez toujours le système de retenue pour enfant sur le siège arrière de votre véhicule. • La température d'une ceinture de sécurité ou d'un système de retenue pour enfant peut augmenter considérablement si le système est laissé dans un véhicule fermé par temps ensoleillé même si la température extérieure ne semble pas très élevée. Vérifiez la température du siège et des boucles avant d'y placer l'enfant. (Suite)
• Suivez toujours les instructions d'installation et d'utilisation du fabricant du système de retenue pour enfant. • Assurez-vous que le siège enfant est fixé correctement dans le véhicule et que votre enfant est maintenu correctement dans son siège. • Ne tenez jamais un enfant dans vos bras ou sur vos genoux dans un véhicule en mouvement. Les forces violentes exercées lors d'un choc arracheront l'enfant de vos bras et le projetteront contre l'habitacle. (Suite)
• N'utilisez jamais la même ceinture pour vous et votre enfant. Lors d'un choc, la ceinture pourrait exercer une forte pression sur l'enfant et entraîner des lésions internes graves. • Ne laissez jamais des enfants sans surveillance dans un véhicule, même pour quelques instants. La température à l'intérieur du véhicule peut augmenter très rapidement et causer des blessures graves aux enfants. Même de très jeunes enfants peuvent faire bouger un véhicule par inadvertance, se retrouver bloqués par les vitres ou s'enfermer dans le véhicule. • Ne laissez jamais deux enfants ou deux passagers utiliser la même ceinture de sécurité. (Suite)
• N’utilisez jamais de porte-bébé ou de siège enfant accroché au dossier du siège, ces dispositifs n’assurent pas la protection adéquate en cas d’accident. • La température des ceintures de sécurité peut augmenter considérablement notamment lorsque le véhicule est stationné en plein soleil. Vérifiez toujours la température des boucles des ceintures de sécurité avant d'attacher un enfant.

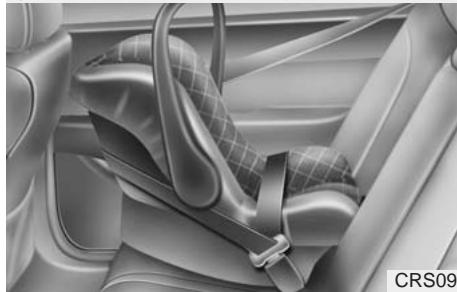

Système de retenue pour enfant placé face à la route • Si la ceinture de sécurité ne fonctionne pas comme le décrit cette section, faites contrôler le système par un concessionnaire HYUNDAI agréé sans attendre. • Le non respect des instructions concernant le système de retenue pour enfant spécifiées dans ce manuel ainsi que des instructions fournies avec le système de retenue pour enfant pourrait augmenter le risque et/ou la gravité des blessures en cas d'accident.

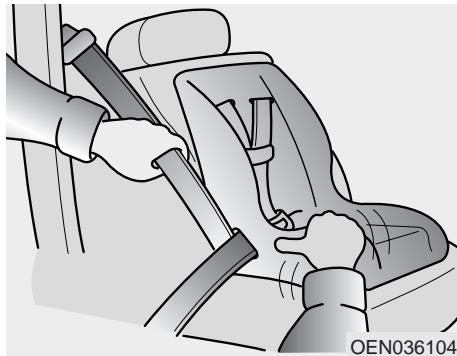

1. Installez le système de retenue pour enfant sur le siège, puis insérez la ceinture trois points autour ou à travers le système de retenue conformément aux instructions du fabricant. Veillez à ce que la sangle de la ceinture de sécurité ne soit pas vrillée.
3. Bouclez la ceinture de sécurité et laissez la ceinture se mettre en place et réduire le jeu. Une fois le système de retenue pour enfant installé, essayez de le remuer dans tous les sens afin de vous assurer que le système de retenue est correctement fixé. Si vous souhaitez serrer la ceinture, tirez la sangle vers le rétracteur. Lorsque vous détachez la ceinture ce qui lui permet de se rétracter, le rétracteur retrouve automatiquement son usage normal de verrouillage d'urgence.
Lorsque de l'utilisation des sièges de sécurité pour enfants, reportez-vous au tableau suivant. Groupe par âge
Passager avant Système de sécurité de votre véhicule
- Contrôle du système de retenue pour enfant Vérifiez que le système de retenue pour enfant est fixé en poussant et tirant dessus dans tous les sens. Un système de retenue pour enfant mal fixé peut balancer, basculer, se déformer ou se rompre et entraîner des blessures graves ou fatales.
Pour les véhicules équipés d’appuistête réglables, insérez la sangle du système d’ancrage sous l’appui-tête et entre les tiges de l’appui-tête ou insérez la sangle du système d’ancrage par-dessus le dossier. 2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du système de retenue pour enfant et serrez pour fixer le siège.
• Les ancrages des systèmes de retenue pour enfant sont conçus pour résister uniquement aux charges imposées par des sièges enfant correctement équipés. En aucun cas, ils ne doivent être utilisés pour des ceintures de sécurité pour adulte, des harnais ou pour arrimer d'autres objets ou équipements à l'intérieur du véhicule. • L'ancrage à sangles peut ne pas fonctionner correctement s'il n'est pas fixé à l'emplacement qui lui est destiné.

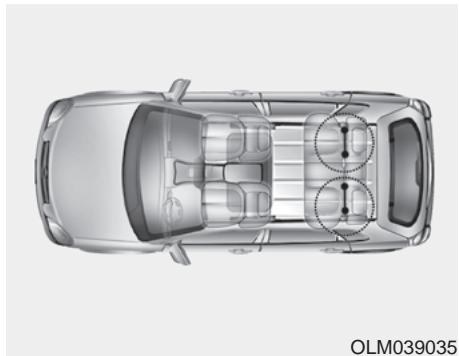

ISOFIX est une méthode normalisée pour fixer les sièges enfant qui a pour but d'éliminer l'utilisation de la ceinture de sécurité du siège adulte pour fixer le siège enfant dans le véhicule. Cette méthode permet de choisir un emplacement plus sûr et a l'avantage de permettre une installation facile et rapide. Un siège équipé de l'ISOFIX peut être installé uniquement s'il est homologué pour l'utilisation dans les véhicules conformément aux exigences de l'ECER44.
équipés d’une paire d’ancrages ISOFIX ainsi que d’un ancrage à sangle supérieur correspondant, à l’arrière du dossier. Les ancrages ISOFIX sont situés entre le coussin et le dossier du siège et portent le logo ISOFIX. Lors de l’installation, les connecteurs CRS ISOFIX doivent être engagés dans les ancrages ISOFIX du véhicule (vous devez entendre un CLIC, surveiller l’apparition d’indicateurs visuels sur le CRS et procéder à une vérification supplémentaire en tirant sur les connecteurs).
être fixé avec une sangle d’ancrage supérieure raccordée au point d’ancrage de sangle supérieure correspondant dans le dossier. Pour installer et utiliser le siège enfant, conformez-vous au manuel d’installation du siège ISOFIX.
« ISOFIX » du véhicule pour installer un système de retenue pour enfant sur le siège arrière, tous les verrous ou attaches métalliques inutilisés du siège arrière doivent être correctement verrouillés dans les boucles des ceintures de sécurité, et la sangle de la ceinture doit être rétractée derrière le système de retenue pour enfant pour empêcher celui-ci d’attraper les ceintures non rétractées. Les verrous ou attaches métalliques non verrouillés peuvent conduire l’enfant à atteindre les ceintures non rétractées, ce qui peut provoquer une strangulation et une blessure grave ou mortelle de l’enfant installé dans son système de retenue.

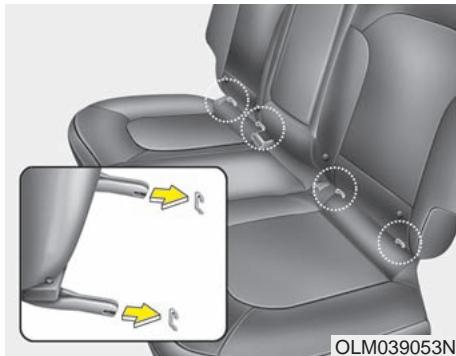

1. Pour enclencher le système de retenue pour enfant dans l'ancrage ISOFIX, insérez le verrou du système de retenue dans l'ancrage ISOFIX. Guettez le son bien distinct du « clic ».
ISOFIX ou le système d'attache ISOFIX des sièges. 2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du système de retenue pour enfant et serrez pour fixer le siège. (Voir la page précédente)
à gauche). Ne faites pas une mauvaise utilisation des ancrages ISOFIX en essayant de fixer un système de retenue pour enfant, situé au milieu du siège arrière, aux ancrages ISOFIX. En cas de choc, les fixations ISOFIX du système de retenue pour enfant ne sont pas assez solides pour fixer correctement le siège enfant au centre du siège arrière et peuvent se rompre entraînant des blessures graves ou fatales. (Suite)
• Suivez toujours les instructions d'installation et d'utilisation données par le fabricant du système de retenue pour enfant.
Positions ISOFIX dans le véhicule Catégorie de poids
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille. * L’ ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager. * Équipements et catégories de taille du système de retenue pour enfants ISOFIX
D - ISO/R2 : SRE pour jeunes enfants, dos à la route, taille réduite E - ISO/R1 : SRE, dos à la route, taille bébés F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé) G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)

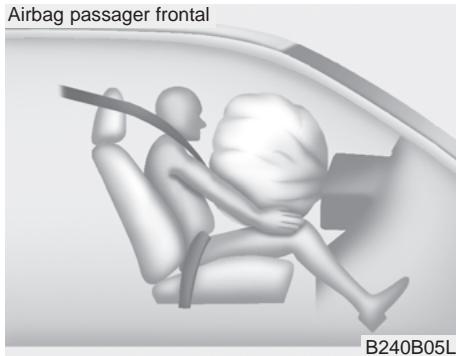

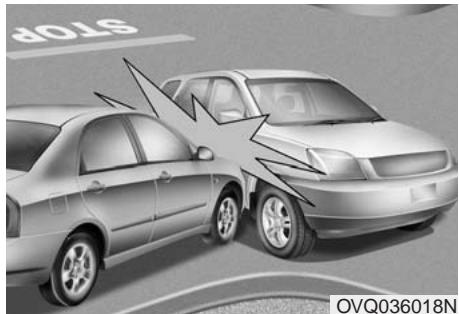

• Les airbags se gonflent instantanément en cas de choc frontal ou latéral violent (si le véhicule est équipé d'airbag latéral ou rideau) afin de contribuer à la protection des occupants contre des blessures graves. • Il n'existe pas de vitesse déterminée à laquelle les airbags se gonflent. En général, les airbags sont conçus pour se déclencher en fonction de la gravité d'un choc et de sa direction. Ces deux facteurs déterminent si les capteurs envoient un signal électronique de déploiement. • Le déploiement de l’airbag dépend d’un certain nombre de facteurs dont la vitesse du véhicule, les angles de l’impact ainsi que la densité et la rigidité des véhicules ou des objets que votre véhicule percute lors de la collision. Toutefois, les facteurs ne se limitent pas à ceux énumérés cidessus.
Il est pratiquement impossible de voir les airbags se gonfler au cours d’un accident. Il est plus probable de voir les airbags dégonflés et qui pendent en dehors de leur compartiment de rangement après la collision. • Pour assurer une protection lors d'une collision violente, les airbags doivent se gonfler rapidement. La vitesse à laquelle l'airbag se gonfle est capitale en raison du temps extrêmement court pendant lequel une collision se produit et de la nécessité que l'airbag se déploie entre l'occupant et la structure du véhicule avant que l'occupant ne heurte cette structure. La vitesse de déploiement réduit le risque de blessures graves ou fatales lors d'une collision violente et, en conséquence, est un élément essentiel de la conception de l'airbag. Toutefois, le déploiement de l'airbag peut causer des blessures, généralement des écorchures au visage, des ecchymoses et des fractures, quelquefois des blessures plus graves car la vitesse de déploiement implique également une force de déploiement de l'airbag importante.
• Pour éviter des blessures graves ou fatales causées par le déploiement des airbags en cas de choc, le conducteur doit être assis le plus loin possible de l'airbag situé dans le volant (à une distance au moins égale à 250 mm (10 pouces)). Le passager avant doit toujours reculer son siège le plus loin possible et s'asseoir bien au fond de son siège. • L'airbag se gonfle instantanément en cas de choc, les passagers peuvent être blessés par la force de déploiement de l'airbag s'ils ne sont pas dans une position correcte. • Le déploiement de l'airbag peut causer des blessures, généralement des écorchures au visage ou sur le corps, des blessures causées par les vitres brisées ou des brûlures dues à des explosions.
Lorsque les airbags se gonflent, ils produisent un bruit fort et libèrent de la fumée ainsi que de la poudre à l'intérieur du véhicule. Ces manifestations sont normales et sont dues à l'inflammation lors du gonflement de l'airbag. Une fois l'airbag gonflé, il est possible que vous ressentiez une gêne respiratoire en raison non seulement du contact de votre thorax, avec la ceinture de sécurité et l'airbag mais également en raison de la fumée et de la poudre. Nous vous conseillons vivement d'ouvrir vos portières et/ou vitres dès que possible après le choc afin de réduire la gêne et d'éviter une exposition prolongée à la fumée et à la poudre. Bien que la fumée et la poudre ne soient pas toxiques, elles peuvent entraîner une irritation de la peau (des yeux, du nez, de la gorge, etc.). Si c'est le cas, lavez et rincez la peau à l'eau froide et consultez un médecin si les symptômes persistent.
élevée. Pour éviter toute blessure, ne touchez pas les compartiments de rangement des airbags immédiatement après le déploiement des airbags.
N’installez jamais un système de retenue pour enfant dos à la route sur le siège passager avant. En cas de déploiement de l’airbag, celui-ci percuterait le système de retenue pour enfant placé dos à la route ce qui entraînerait des blessures graves ou fatales. En outre, n'installez pas non plus un système de retenue pour enfant placé face à la route sur le siège passager avant. Le déploiement de l'airbag du passager avant causerait des blessures graves ou fatales à l'enfant.
Pour plus de détails, consultez la page 346.
• Attention ! N’utilisez pas de siège enfant dos à la route sur un siège équipé d’un airbag frontal ! • Ne placez jamais un système de retenue pour enfant sur le siège passager avant. Le déploiement de l'airbag du passager avant entraînerait des blessures graves ou mortelles. • Lorsque des enfants sont installés sur les sièges latéraux arrière équipés d'airbags, veillez à disposer le système de retenue pour enfant le plus loin possible des portières et fixez solidement le système de retenue. Le déploiement de l'airbag latéral ou rideau peut entraîner des blessures graves ou mortelles dues à l'impact du déploiement.
• Le témoin ne s'allume pas brièvement lorsque vous mettez le contacteur sur ON. • Le témoin reste allumé au bout des 6 secondes. • Le témoin s'allume lorsque le véhicule est en mouvement. • Le témoin clignote lorsque le contacteur d'allumage est sur la position ON.
également lorsque le commutateur ON/OFF de l’airbag du passager avant est placé sur la position ON et s'éteint après environ 60 secondes.
ON. Le voyant OFF de l’airbag passager s’allume également lorsque le commutateur ON/OFF de l’airbag du passager avant est placé sur la position OFF et s’éteint lorsque ce commutateur est placé sur la position ON.
Système de sécurité de votre véhicule
(système de retenue supplémentaire) Le SRS englobe les composants suivants : 1. Module d'airbag conducteur frontal* 2. Capteurs d'impact avant* 3. Module d'airbag passager frontal* 4. Dispositifs de prétension avec rétracteur* Le témoin d'airbag SRS sur le tableau de bord s'allume pendant environ 6 secondes après avoir mis le contact puis s'éteint.
HYUNDAI agréé dès que possible. • Si le voyant ne s'allume pas brièvement lorsque vous mettez le contacteur sur ON. • Le voyant reste allumé au bout des 6 secondes. • Le voyant s'allume lorsque le véhicule est en mouvement. • Le témoin clignote lorsque le contacteur d'allumage est sur la position ON.
• En cas de déploiement d'un airbag, vous pouvez entendre un bruit détonant et voir apparaître une poussière fine libérée dans le véhicule. Ces manifestations sont normales et sans danger, les airbags sont emballés dans cette poudre fine. La poussière libérée lors du déploiement de l'airbag peut entraîner une irritation de la peau ou des yeux et aggraver l'asthme chez certaines personnes. Après un accident au cours duquel les airbags se sont déclenchés, lavez toutes les parties de la peau exposées à l'aide d'eau tiède et de savon doux. (Suite) N’enlevez ou ne remplacez jamais le(s) fusible(s) relié(s) à l’airbag lorsque le contacteur d’allumage est sur la position ON. Le non-respect de cet avertissement entraînerait l'allumage du témoin d'airbag SRS.

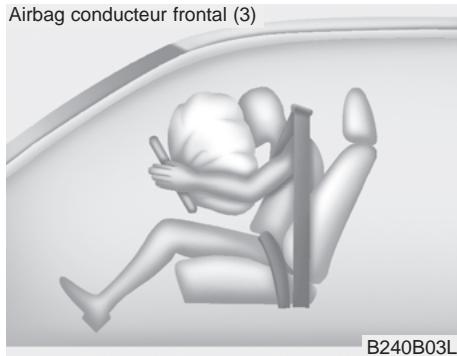

Le SRS se compose d’airbags installés sous les enveloppes des coussins au milieu du volant et sur le panneau face au passager avant, au-dessus de la boîte à gants. Le rôle du SRS est d'assurer une protection supplémentaire au conducteur du véhicule et/ou au passager avant. Le SRS vient en complément des ceintures de sécurité en cas de choc frontal violent.
Les ceintures de sécurité aident à maintenir les occupants dans une position correcte afin de tirer le meilleur parti de l'airbag. Même avec les airbags, les occupants non attachés ou de manière incorrecte peuvent être gravement blessés lorsque l'airbag se gonfle. Respectez systématiquement les précautions données dans ce manuel relatives aux ceintures de sécurité, aux airbags et à la sécurité des occupants. Pour réduire le risque de blessures graves ou fatales et tirer le meilleur parti de la sécurité offerte par votre système de retenue : • N'installez jamais un enfant dans un siège enfant ou un rehausseur sur le siège avant du véhicule. (Suite)
• Attachez toujours les enfants sur le siège arrière. Le siège arrière est l'emplacement le plus sûr pour les enfants. • Les airbags frontaux et latéraux peuvent blesser les occupants qui ne sont pas correctement assis sur les sièges avant. • Reculez votre le siège le plus loin possible des airbags frontaux tout en accédant aisément aux commandes du véhicule. • Vous et les passagers de votre véhicule ne doivent jamais s'asseoir ou s'appuyer à proximité des airbags. Le conducteur et les passagers qui n'ont pas une position correcte peuvent être gravement blessés par le déclenchement des airbags. • Ne vous appuyez jamais contre la portière ou la console centrale, tenez-vous droit sur votre siège. (Suite)
• Si le témoin d'airbag SRS reste allumé ou clignote pendant que vous conduisez, faites contrôler le système d'airbags dès que possible, par un concessionnaire HYUNDAI agréé. (Suite)
• Ne placez jamais de système de retenue pour enfant sur le siège avant. Le bébé ou l'enfant pourrait être gravement blessé ou même tué en cas de déploiement de l'airbag consécutif à un accident. • Les enfants de moins de 12 ans doivent toujours être correctement maintenus sur le siège arrière. N'installez jamais les enfants sur le siège passager avant. Si un enfant de plus de 12 ans est installé à l'avant, il doit être correctement attaché et le siège doit être reculé au maximum. • Pour une sécurité optimale en cas de chocs de tous types, tous les occupants, y compris le conducteur doivent attacher leur ceinture de sécurité que le véhicule soit équipé d'airbags ou non afin de minimiser le risque de blessure grave voire fatale en cas de choc. Ne vous asseyez pas ou ne vous appuyez pas à proximité de l'airbag lorsque le véhicule est en mouvement. (Suite)
• Le système d'airbag SRS doit se déployer très rapidement pour assurer une protection en cas de choc. Si un occupant n'est pas dans la position correcte parce qu'il ne porte pas de ceinture, l'airbag peut heurter l'occupant et entraîner des lésions graves ou fatales.

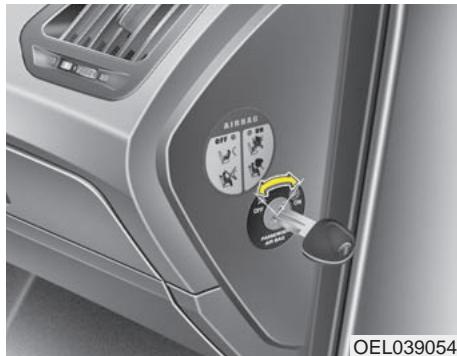

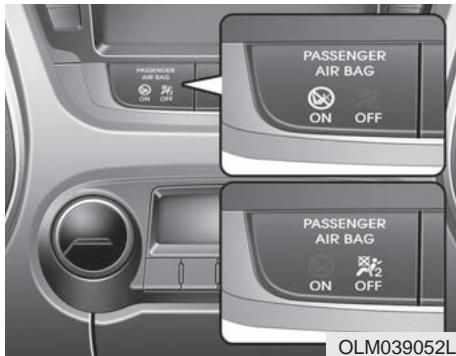

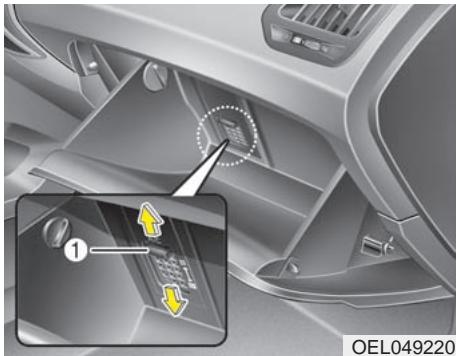

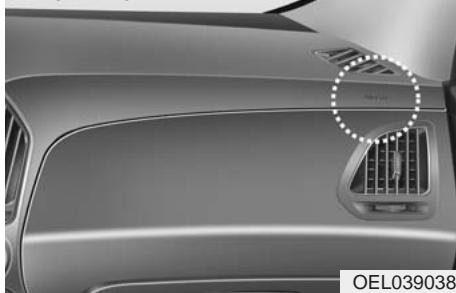

Pour désactiver l'airbag du passager avant, insérez la clé principale dans l'interrupteur ON/OFF de l'airbag du passager avant et placez cet interrupteur sur la position OFF. Le témoin OFF ( ) de l'airbag du passager avant s'allume et reste allumé jusqu'à ce que l'airbag du passager avant soit réactivé. Pour réactiver l'airbag du passager avant, insérez la clé principale dans l'interrupteur ON/OFF de l'airbag du passager avant et placez cet interrupteur sur la position ON. L'indicateur OFF de l'airbag avant du passager s'éteint et l'indicateur ON de l'airbag avant du passager ( ) s'allume pendant environ 60 secondes.
De plus, l'indicateur OFF de l'airbag avant du passager ( ) ne s'allume pas (l'indicateur ON de l'airbag avant du passager s'allume, puis s'éteint au bout de 60 secondes environ), et le module de commande du SRS réactive l'airbag avant du passager, lequel se gonfle en cas d'impact frontal, même si l'interrupteur ON/OFF de l'airbag avant du passager est en position OFF. Si ce problème survient, faites contrôler dès que possible l'interrupteur ON/OFF de l'airbag du passager avant, le système de ceintures de sécurité à prétension ainsi que le système d'airbag SRS par un concessionnaire HYUNDAI agréé. (Suite)
à prétension, ainsi que le système d'airbags SRS.
• Désactivez l'airbag du passager avant uniquement lorsque le contacteur d'allumage est sur la position OFF, au risque de voir un dysfonctionnement se produire dans le module de commande du SRS. Il existe en outre un risque de voir l'airbag latéral et/ou rideau du conducteur et/ou du passager avant ne pas se déclencher ou mal se déclencher lors d'une collision. • N'installez jamais de siège enfant positionné dos à la route sur le siège passager avant tant que l'airbag du passager avant n'a pas été désactivé. Le bébé ou l'enfant pourrait être gravement blessé ou même tué en cas de déploiement de l'airbag consécutif à un accident. (Suite)
Les enfants bénéficient d'une sécurité accrue en cas d'accident lorsqu'ils sont maintenus à l'aide d'un système de retenue adéquat au niveau des sièges arrière. • Dès que la présence du siège enfant n'est plus nécessaire sur le siège du passager avant, réactivez l'airbag du passager avant.
• Les airbags qui se déclenchent en cas de choc latéral ne se déploient pas uniquement du côté du choc mais également de l’autre côté.
• L'airbag latéral vient en complément des ceintures de sécurité conducteur et passager et ne les remplace pas. En conséquence, les ceintures doivent être attachées à tout moment lorsque le véhicule est en mouvement. Les airbags ne se déploient que lors de certains chocs latéraux dont la violence pourrait entraîner des blessures importantes aux occupants du véhicule. • Pour une meilleure protection assurée par les airbags latéraux et pour éviter les blessures causées par le déploiement de ces airbags, les deux occupants des sièges avant doivent se tenir droits sur leur siège et être correctement attachés. Les mains du conducteur sur le volant doivent être en position 9h15. Les bras et les mains du passager doivent reposer sur ses genoux. • N'utilisez pas de housses de siège accessoires. (Suite)
• L'utilisation de housses de siège pourrait diminuer ou nuire à l'efficacité du système. • N'installez pas d'accessoire sur les côtés ou à proximité des airbags latéraux. • Ne placez aucun objet sur l'airbag ou entre l'airbag et vous. • Ne placez aucun objet (parapluie, sac, etc.) entre la portière avant et le siège avant. Ces objets peuvent devenir des projectiles dangereux et causer des blessures si l'airbag latéral supplémentaire se déploie. • Afin d'éviter tout déploiement intempestif de l'airbag latéral pouvant causer des blessures, évitez de heurter le capteur d'impact latéral lorsque le contacteur d'allumage est sur la position ON. • Si le siège ou la housse du siège sont endommagés, faites contrôler et réparer le véhicule chez un concessionnaire agréé HYUNDAI. Indique que votre véhicule est équipé d'un airbag latéral.

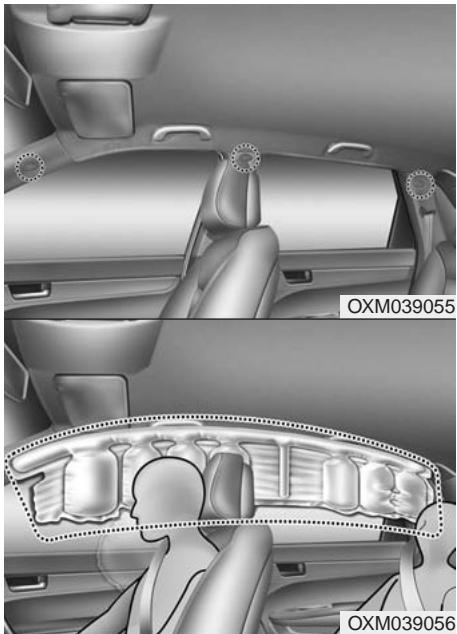

également de l’autre côté. • Les airbags rideaux ne sont pas conçus pour se déployer dans toutes les situations d’impact latéral. OXM039055
• Lorsque les enfants sont installés sur les sièges latéraux arrière, ils doivent être maintenus dans un système de retenue pour enfant adapté. Veillez à placer le système de retenue pour enfant le plus loin possible de la portière latérale et fixez fermement le système. • Ne laissez pas les passagers appuyer leur tête ou leur corps contre les portières, poser leurs bras sur les portières, sortir leurs bras par la fenêtre ou placer des objets entre les portières et les passagers lorsqu'ils sont assis sur des sièges équipés d'airbags latéraux et/ou rideau. • N’essayez jamais d’ouvrir ou de réparer un composant quelconque du système d’airbag latéral et/ou rideau. Ces opérations ne doivent être effectuées que par un concessionnaire HYUNDAI agréé. Le non-respect des instructions mentionnées ci-dessus peut entraîner des blessures ou s’avérer fatal pour les occupants du véhicule en cas d’accident.

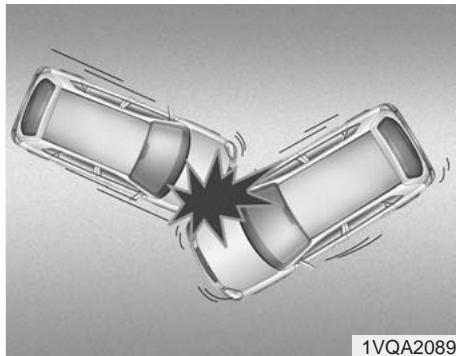

(conditions de déclenchement et de non-déclenchement de l’airbag) Plusieurs types d’accidents ne nécessiteraient pas le déclenchement de l’airbag qui n’assurerait aucune protection supplémentaire. Il s’agit notamment des chocs par l’arrière, d’un deuxième ou troisième choc dans des accidents à plusieurs impacts ou des chocs à vitesse réduite. En d’autres termes, même si votre véhicule est endommagé ou totalement inutilisable, ne vous étonnez pas que les airbags ne se soient pas déclenchés.
• Si l'emplacement ou l'angle des capteurs est modifié de quelque façon que ce soit, les airbags peuvent soit se déclencher de façon intempestive soit ne pas se déclencher au moment opportun, ce qui peut causer des blessures graves ou fatales. Par conséquent, n'essayez pas d'effectuer des réparations sur ou autour des capteurs d'airbag. Faites vérifier et réparer le véhicule par un concessionnaire HYUNDAI agréé. (Suite)
état, les airbags sont susceptibles de se déclencher. Pour éviter tout déploiement intempestif de l'airbag, conduisez prudemment sur des routes ou des terrains en mauvais état qui ne sont pas destinés à la circulation.

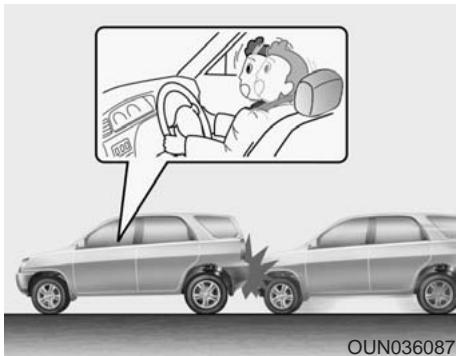

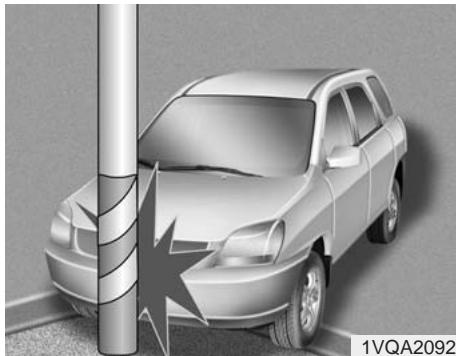

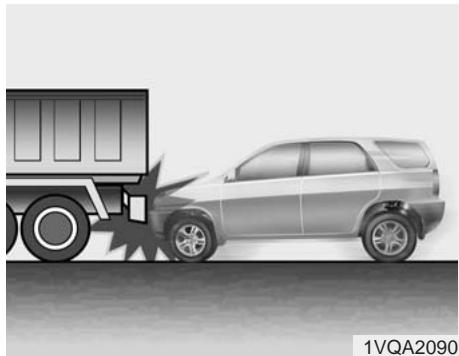

• Lors de certains chocs à vitesse réduite, les airbags peuvent ne pas se déployer. Les airbags sont conçus pour ne pas se déployer dans de telles situations car ils n'assureraient, dans ce cas, aucune protection supplémentaire par rapport aux ceintures de sécurité.

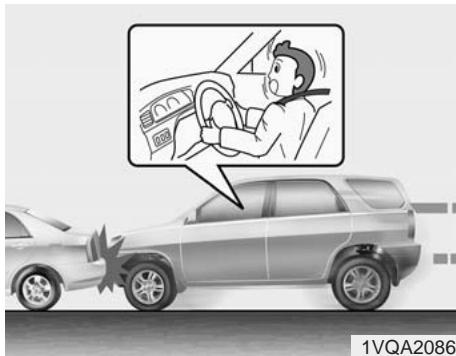

Les airbags latéraux et/ou rideaux sont conçus pour se déclencher lorsqu'un choc est détecté par les capteurs d'impacts latéraux, en fonction de la force, de la vitesse ou des angles d'impact.
Toutefois, les airbags latéraux et/ou rideau, le cas échéant, peuvent se déployer lorsque le véhicule fait des tonneaux à la suite d'un choc latéral.
être effectués par un concessionnaire HYUNDAI agréé. Une mauvaise manipulation du système SRS peut entraîner des blessures graves.
• En cas de déploiement des airbags, ils doivent être remplacés par un concessionnaire HYUNDAI agréé. • Ne manipulez pas ou ne débranchez pas le câblage du SRS ou d'autres composants du système SRS. Cela pourrait entraîner des blessures causées par un déploiement intempestif des airbags ou rendre le SRS inefficace. • Si les composants du système d’airbag doivent être mis au rebut ou si le véhicule doit être mis à la casse, certaines précautions de sécurité doivent être prises. Renseignez-vous auprès d’un concessionnaire HYUNDAI agréé. Le non-respect de ces précautions et procédures pourrait accroître le risque de blessure. roître le risque de blessure. • Si votre voiture est inondée et si le tapis de sol ou le plancher est trempé, ne démarrez pas le moteur et faites remorquer votre voiture par un concessionnaire HYUNDAI agréé.
• Ne laissez jamais les passagers voyager dans le coffre ou sur les sièges arrière rabattus. Tous les occupants doivent se tenir droits, bien assis au fond de leur siège avec leur ceinture de sécurité attachée et les pieds posés sur le plancher. • Les passagers ne doivent pas quitter leur siège ou changer de siège lorsque le véhicule est en mouvement. Un passager qui n'est pas attaché lors d'une collision ou d'un arrêt d'urgence peut être projeté à l'intérieur du véhicule, heurter les autres occupants ou être éjecté du véhicule. • Chaque ceinture de sécurité est conçue pour maintenir un seul occupant. Si plusieurs personnes utilisent la même ceinture de sécurité, elles peuvent être gravement blessées ou tuées en cas de choc.
• Les passagers ne doivent placer aucun objet lourd ou pointu entre eux et les airbags. Porter des objets lourds ou pointus sur vos genoux ou dans votre bouche peut entraîner des blessures en cas de déploiement d'un airbag. • Ne laissez pas les occupants s'approcher des enveloppes d'airbags. Tous les occupants doivent se tenir droits, bien assis au fond de leur siège avec leur ceinture de sécurité attachée et les pieds posés sur le plancher. Si les occupants sont trop proches des enveloppes d'airbags, ils pourraient être blessés en cas de déploiement des airbags.
• N'apportez aucune modification aux sièges avant. La modification apportée aux sièges avant pourrait nuire au fonctionnement des capteurs ou des airbags latéraux du système de retenue supplémentaire. • Ne rien laisser sous les sièges avant. Tout objet placé sous les sièges avant pourrait nuire au fonctionnement des capteurs et des faisceaux de câblage du système de retenue supplémentaire. • Ne tenez jamais un bébé ou un enfant sur vos genoux. Le bébé ou l'enfant pourrait être gravement blessé ou tué en cas de collision. Les bébés et les enfants doivent être correctement maintenus sur des sièges enfant appropriés ou attachés sur le siège arrière à l'aide de la ceinture.
Ces risques ont été décrits dans les pages précédentes.
• Si les occupants ne sont pas assis ou pas correctement, ils peuvent se retrouver trop près d'un airbag qui se déploie, heurter l'habitacle ou être éjectés du véhicule ce qui entraînerait des blessures graves ou fatales. • Tenez-vous toujours droit sur votre siège avec le dossier redressé, centré sur le coussin de siège, votre ceinture de sécurité attachée, les jambes confortablement dépliées et les pieds sur le plancher.
également les chiffres du code et conservez-les en lieu sûr et accessible, pas à l’intérieur de votre véhicule.
• Pour démarrer le moteur. • Pour verrouiller et déverrouiller les portes. • Pour verrouiller et déverrouiller la boîte à gants (le cas échéant).
Si cela se produit, le démarreur continuera à fonctionner, endommagera le moteur du démarreur et provoquera certainement un début d’incendie en raison du courant trop important dans le câblage.
Grâce à la clé de contact, des enfants pourraient faire fonctionner les vitres électriques ou d’autres commandes, ou même déplacer le véhicule, ce qui pourrait occasionner des blessures graves ou fatales. Ne laissez jamais les clés dans votre véhicule avec des enfants sans surveillance.
électroniques à l'intérieur du véhicule. Lorsque vous mettez la clé dans le contact et la tournez sur la position ON, le système antidémarrage vérifie si la clé de contact est valide ou non. Si la clé est considérée valide, le moteur démarre. Si la clé est considérée non valide, le moteur ne démarre pas.

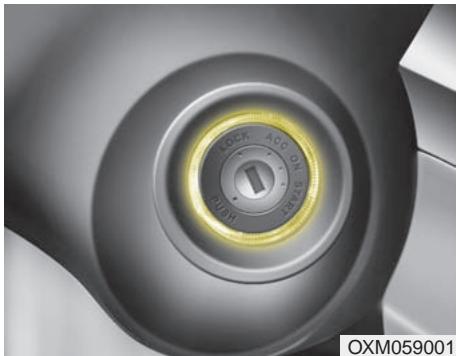

Insérez la clé dans le contact puis tournez-la jusqu’à la position ON. Pour activer le système antidémarrage : Tournez la clé de contact jusqu’à la position OFF. Le système antidémarrage est activé automatiquement. Sans clé de contact valide, le moteur de votre véhicule ne démarrera pas.
Votre mot de passe anti-démarrage est créé exclusivement à votre intention, il doit rester confidentiel. Rangez-le dans un endroit sûr.
✽ REMARQUE Lors du démarrage du moteur, évitez d'utiliser la clé lorsque d'autres clés anti-démarrage se trouvent à proximité, car le moteur risque de ne pas démarrer ou de s'arrêter peu après avoir démarré. Conservez chaque clé séparément afin d'éviter tout dysfonctionnement après réception de votre véhicule neuf.
Un accessoire métallique pourrait interrompre le signal du transpondeur et ainsi empêcher le moteur de démarrer.
Toutefois, évitez de l’exposer à l’humidité et à l’électricité statique et manipulez avec soin. Un dysfonctionnement du système antidémarrage pourrait se produire.
Un dysfonctionnement provoqué par une modification, un réglage ou une retouche du système antidémarrage n’est pas couvert par la garantie du fabricant de votre véhicule.
Toutes les portes (ou le hayon) sont verrouillées une fois que vous avez appuyé sur le bouton de verrouillage. Si toutes les portes sont fermées, les feux de détresse clignotent une fois pour indiquer que toutes les portes sont verrouillées. Toutefois, si une porte reste ouverte, les feux de détresse ne clignoteront pas. Fermez la porte et réessayez de verrouiller les portes. Déverrouillage (2) Toutes les portes sont déverrouillées une fois que vous avez appuyé sur le bouton de déverrouillage. Les feux de détresse clignotent deux fois pour indiquer que toutes les portes sont déverrouillées. En revanche, lorsque vous relâchez ce bouton, les portes se verrouillent automatiquement, sauf si vous en ouvrez une dans les 30 secondes.
Les feux de détresse clignotent deux fois pour indiquer que le hayon est déverrouillé. Lorsque vous relâchez ce bouton, le hayon se verrouille automatiquement, sauf si vous l’ouvrez dans les 30 secondes. De même, lorsque le hayon est ouvert puis refermé, il se verrouille automatiquement.
• La clé est dans le contact. • Vous dépassez la distance limite de fonctionnement (environ 10 m [30 pieds]). • La batterie dans l’émetteur est faible. • D’autres véhicules ou objets peuvent bloquer le signal. • Il fait extrêmement froid. • L’émetteur se trouve à proximité d’un émetteur radio tel qu’une station de radio ou un aéroport pouvant interférer avec le fonctionnement normal de l’émetteur. Lorsque l’émetteur ne fonctionne pas correctement, ouvrez et fermez la porte avec la clé de contact. En cas de problème avec l’émetteur, contactez un concessionnaire HYUNDAI agréé.

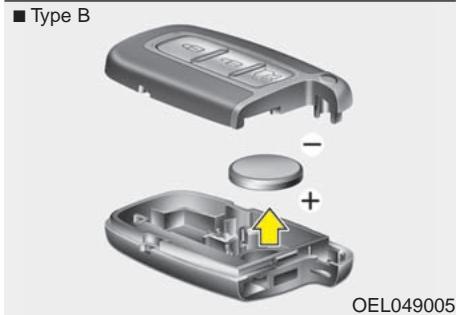

3. Remontez la pile dans l’ordre inverse du démontage.
• Vous pouvez endommager l’émetteur en utilisant une mauvaise pile. Assurez-vous d’utiliser la bonne pile. • Afin d’éviter d’endommager l’émetteur, évitez de le faire tomber, de l’exposer à l’humidité, à la chaleur ou aux rayons du soleil.
L’émetteur utilise une pile 3 volts au lithium prévue pour durer plusieurs années. Si vous devez la remplacer, suivez la procédure suivante. 1. Insérez un outil fin dans la fente et forcez doucement pour ouvrir le couvercle principal de l’émetteur.
Mettez la batterie au rebut conformément aux loi(s) et règlementation(s) en vigueur.
CLE INTELLIGENTE (LE CAS ÉCHÉANT)
(Reportez-vous au « Système de télédéverrouillage» dans cette section).
En portant la clé intelligente sur vous, vous pouvez verrouiller et déverrouiller les portes (et le hayon) du véhicule. Vous pouvez également démarrer le moteur. Pour plus de détails, reportezvous à ce qui suit.

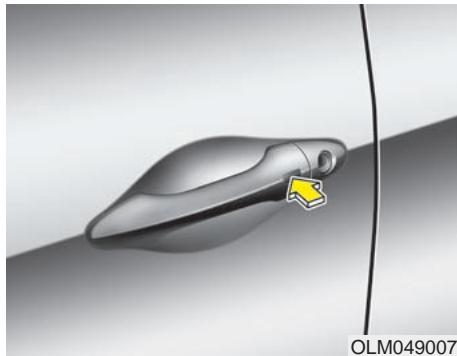

Toute pression sur le bouton des poignées extérieures des portes avant lorsque toutes les portes (y compris le hayon) sont fermées et qu'au moins l'une d'elles est déverrouillée permet de verrouiller toutes les portes, y compris le hayon. Les feux de détresse vont clignoter une fois pour confirmer le verrouillage de toutes les portes et du hayon. Le bouton de la porte ne peut s'actionner que si la Smart Key se trouve à une distance de 0,7~1 m de la poignée extérieure. Pour vérifier si une porte est ou non verrouillée, vous devez regarder la position du goupillon de verrouillage dans le véhicule, ou bien essayer de tirer sur la poignée extérieure correspondante.
• la Smart Key se trouve à l'intérieur du véhicule. • le contacteur d'allumage est en position ACC (Régulateur de vitesse) ou ON. • l'une des portes (exception faite du hayon) est ouverte.
Si vous vous trouvez à moins de 0,7~1 m de la poignée extérieure du hayon en possession de votre clé intelligente, le hayon se déverrouille et s’ouvre lorsque vous appuyez sur le bouton de la poignée du hayon. Les feux de détresse vont clignoter deux fois pour confirmer le déverrouillage du hayon. Par ailleurs, une ouverture puis une nouvelle fermeture du hayon entraînent son verrouillage automatique. Démarrage Vous pouvez démarrer le moteur sans insérer la clé dans le contacteur. Pour plus d'informations, reportez-vous à la rubrique " Démarrer le moteur avec la Smart Key " dans la section 5.
• Si pour une raison quelconque, vous perdez votre clé intelligente, vous ne pourrez pas démarrer le moteur. Remorquez le véhicule, le cas échéant, et contactez un concessionnaire HYUNDAI agréé. • 2 clés intelligentes au maximum peuvent être enregistrées pour un seul véhicule. Si vous perdez une clé intelligente, il vous faudra immédiatement vous rendre avec votre véhicule et votre clé chez un concessionnaire HYUNDAI agréé afin de le protéger contre un vol éventuel. • La clé intelligente ne fonctionnera pas, si une des situations suivantes se produit : - La clé intelligente se trouve à proximité d’un émetteur radio tel qu’une station de radio ou un aéroport qui peut interférer avec le fonctionnement normal de la clé intelligente. - Votre clé intelligente est proche d’un système radio bidirectionnel mobile ou d’un téléphone cellulaire. - La clé intelligente d’un autre véhicule est utilisée à proximité de votre véhicule.
1. Appuyez sur le bouton de libération (1) et maintenez-le enfoncé, puis retirez la clé mécanique (2). 2. Insérez la clé dans l'orifice de la poignée de porte extérieure. Tournez la clé vers l'arrière du véhicule pour déverrouiller et vers l'avant du véhicule pour verrouiller. Pour réinstaller la clé mécanique, placez la clé dans l'orifice et poussez-la jusqu'à ce que vous entendiez un clic.
2. Veillez à ce que toutes les portes (dont le hayon) et le capot moteur soient bien fermés. 3. • Verrouillez les portes en désenclenchant le bouton de verrouillage des portes sur l'émetteur (ou la Smart Key). Suite à la réalisation des étapes cidessus, les feux de détresse vont clignoter une fois pour indiquer que le système d'alarme est enclenché. Si une porte ou le hayon reste ouvert, les feux de détresse ne fonctionnent pas et l'alarme antivol ne sera pas armée. Fermez la porte et réessayez de verrouiller les portes. • Verrouillez les portes en appuyant sur le bouton d'une poignée extérieure avant, en veillant à avoir la Smart Key sur vous. Suite à la réalisation des étapes cidessus, les feux de détresse vont clignoter une fois pour indiquer que le système d'alarme est enclenché.
Fermez la porte et essayez à nouveau de verrouiller les portes. Si le capot reste ouvert, les feux de détresse ne fonctionnent pas et l'alarme antivol ne sera pas armée. Fermez le capot. Les feux de détresse clignotent une fois et l'alarme antivol est armée. • N’activez pas le système avant que tous les passagers n’aient quitté le véhicule. Si le système est activé alors qu’un ou plusieurs passagers se trouvent encore dans le véhicule, il est possible que l’alarme se déclenche lorsqu’il(s) sort(ent) du véhicule. Si une porte (dont le hayon) ou le capot moteur est ouvert dans les 30 secondes suivant le début de la phase d’activation, le système est désactivé afin d’éviter que l’alarme ne se déclenche de manière inutile.
• Une des portes avant ou arrière est ouverte sans l’aide de la télécommande (ou de la clé intelligente). • Le hayon est ouvert sans l’aide de la télécommande (ou de la clé intelligente). • Le capot moteur est ouvert. Le signal sonore et les voyants lumineux clignotant fonctionnent sans interruption pendant 27 secondes, sauf si le système a été désactivé. Pour désactiver le système, déverrouillez les portes à l'aide de l'émetteur (ou de la clé de sécurité).
- Le bouton de déverrouillage de la portière est enfoncé. - Le moteur est démarré. - Le contacteur d'allumage est positionné sur "ON" pendant au moins 30 secondes. Clé intelligente - Le bouton de déverrouillage de la portière est enfoncé. - Le bouton de la portière avant est enfoncé alors que la clé électronique est utilisée. - Le moteur est démarré. Une fois les portes déverrouillées, les feux de détresse clignotent deux fois pour indiquer que le système est désactivé. Après avoir appuyé sur le bouton de déverrouillage, si aucune porte (ou hayon) n’est ouverte dans les 30 secondes, le système sera réactivé.
échéant) • Les portes peuvent également être verrouillées et déverrouillées à l’aide de l’émetteur de la clé (ou cle intelligente). • Une fois que les portes sont déverrouillées, elles peuvent être ouvertes en tirant sur la poignée.

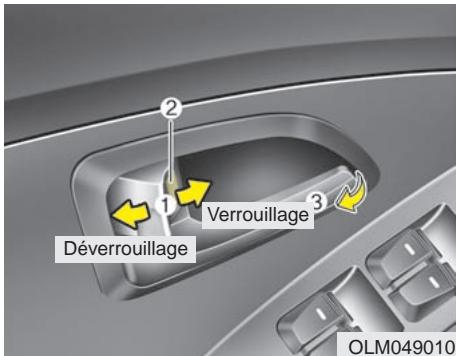

• Pour déverrouiller une porte, placez le bouton de verrouillage des portes (1) en position « déverrouillage ». La marque rouge (2) sur le bouton est alors visible. • Pour verrouiller une porte, placez le bouton de verrouillage des portes (1) en position « verrouillage ». Si la porte est verrouillée correctement, la marque rouge (2) sur le bouton de verrouillage de la porte n’est pas visible. • Pour ouvrir une porte, tirez la poignée (3) vers l’extérieur.
• Il n'est pas possible de verrouiller les portes avant si la clé de contact est insérée dans le contact et si une porte avant est ouverte. • Il n'est pas possible de verrouiller les portes si la clé de sécurité se trouve dans le véhicule et si une porte est ouverte.
• Appuyez sur la partie avant (1) du commutateur pour verrouiller toutes les portes du véhicule. • Appuyez sur la partie arrière (2) du commutateur pour déverrouiller toutes les portes du véhicule. • Toutefois, si une porte (ou le hayon) est ouverte, les portes ne se verrouillent pas même si vous avez appuyé sur la partie avant (1) du commutateur de verrouillage central des portes.
En verrouillant les portes, vous réduisez le risque d’intrusions extérieures lorsque le véhicule s’arrête ou ralentit. • Lorsque vous ouvrez les portes, faites attention aux véhicules, aux motocycles, aux bicyclettes ou aux piétons se trouvant à proximité. En ouvrant une porte alors que quelque chose approche, vous risquez de provoquer des dégâts ou des blessures.
équipements du véhicule et font face à d’autres danger, notamment si quelqu’un pénètre dans le véhicule. Ne laissez jamais d’enfants ou d’animaux dans surveillance dans votre véhicule.
(le cas échéant) Certains véhicules sont équipés de serrures à pêne dormant. Les serrures à pêne dormant empêchent l'ouverture des portes de l'intérieur ou de l'extérieur du véhicule une fois que les serrures ont été activées, ce qui offre une mesure supplémentaire de protection du véhicule. Pour verrouiller un véhicule en activant les serrures à pêne dormant, les portes doivent être verrouillées à l'aide de la clé (Intelligente) ou de la télécommande d'ouverture sans clé. Pour déverrouiller le véhicule, il faut à nouveau utiliser la clé (Intelligente) ou l'émetteur.
Par exemple, si les portes ont été verrouillées avec l'émetteur, il est impossible au passager à l'intérieur du véhicule de déverrouiller les portes sans l'émetteur.
(le cas échéant) Toutes les portes sont automatiquement verrouillées dès que le véhicule roule à plus de 15 km/h. Toutes les portes sont ensuite automatiquement déverrouillées lorsque vous coupez le moteur ou que vous retirez la clé de contact. (le cas échéant)
( ) », les portes arrière ne s’ouvriront pas même si quelqu’un tire sur les poignées intérieures des portes arrière.
Si un enfant ouvre accidentellement une porte arrière pendant que le véhicule roule, il risque de tomber, ce qui peut entraîner la mort ou de graves blessures. Afin d’éviter qu’un enfant n’ouvre une porte arrière de l’intérieur, la sécurité enfant doit être utilisée à chaque fois qu’un enfant monte dans le véhicule.
• Le hayon se verrouillera ou se déverrouillera lors du verrouillage ou du déverrouillage de toutes les portes à l’aide de la clé, de l’émetteur (ou de la clé intelligente) ou du commutateur de verrouillage centralisé des portes. • Pour ouvrir le hayon alors qu'il est déverrouillé, appuyez sur la poignée, puis tirez-le vers le haut. • Lorsque toutes les portes sont verrouillées, si vous appuyez plus d'une seconde sur le bouton de déverrouillage du hayon sur la clé de sécurité, le hayon est déverrouillé. Une ouverture puis une nouvelle fermeture du hayon entraînent son verrouillage automatique.
à proximité de la serrure et de la gâche du hayon lors de la fermeture de sa fermeture. Cela risquerait d'endommager la serrure du hayon.
- Gaz d’échappement Si le hayon est ouvert lorsque le véhicule est en marche, les gaz d’échappement nocifs peuvent entrer à l’intérieur du véhicule, et provoquer des lésions graves ou fatales. Si vous devez conduire avec le hayon ouvert, laissez toutes les vitres et les ventilateurs d'air ouverts afin que de l’air provenant de l’extérieur puisse pénétrer dans le véhicule.
- Coffre à bagages Les passagers ne doivent pas voyager dans le coffre à bagages, qui n’est pas équipé de dispositifs de retenue. En effet, afin d’éviter les blessures en cas d’accident ou d’arrêt soudain, les passagers doivent toujours être correctement attachés. OLM049015

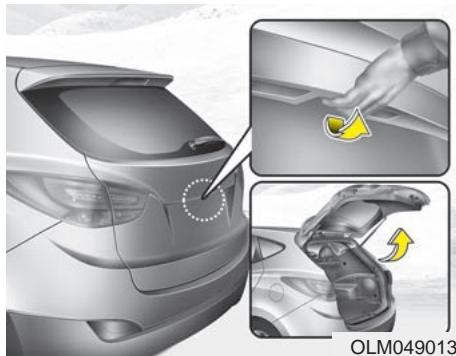

Votre véhicule est équipé d’un levier de dégagement d’urgence du hayon situé au bas de celui-ci. Si quelqu’un est enfermé dans le coffre à bagages, le mécanisme de verrouillage du hayon est désactivé en appuyant sur le levier, et le hayon s’ouvre en le poussant vers l’arrière.
à bagages. • Le coffre à bagages du véhicule ne doit être occupé à aucun moment par un occupant. Le coffre à bagages est un endroit excessivement dangereux en cas d’accident. • Utilisez le levier d’urgence en cas d’urgence uniquement. Utilisez avec une extrême prudence pendant que le véhicule roule.
(3) Commutateur de la vitre électrique du passager arrière (gauche) (4) Commutateur de la vitre électrique du passager arrière (droite) (5) Ouverture et fermeture d’une vitre (6) Montée* / descente* automatique d’une vitre électrique (7) Commutateur de verrouillage d’une vitre électrique * : le cas échéant
électriques peuvent ne pas fonctionner correctement en raison du gel.
Après avoir retiré la clé du contact ou positionné la clé sur ACC ou LOCK, vous pouvez actionner les vitres électriques pendant environ 30 secondes. Sauf si les vitres avant sont ouvertes, auquel cas les vitres électriques ne peuvent être actionnées, même dans les 30 secondes. La porte côté conducteur est équipée d’un commutateur principal de vitres électriques qui commande toutes les vitres du véhicule.
Ce bruit est normal et vous pouvez l'atténuer ou l'éviter de la manière suivante : S'il survient lorsqu'une ou les deux vitres arrière sont ouvertes, entrouvrez alors les deux vitres avant de deux ou trois centimètres. Si vous entendez ce bruit alors que le toit ouvrant est ouvert, refermez-le légèrement.
électrique conducteur tiré vers le haut pendant au moins 1 seconde après fermeture complète de la vitre. OLM049022
électrique est à nouveau tiré de manière prolongée dans les 5 secondes après que la vitre est redescendue grâce au système d’inversement automatique des vitres, l’inversement automatique ne sera pas actionné.
électrique est tiré de manière prolongée, la vitre interrompt son mouvement vers le haut puis redescend pendant environ 2,5 secondes (1 pouce).

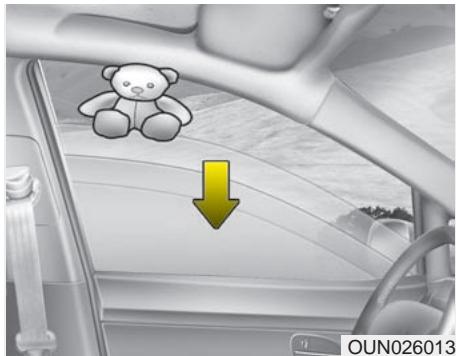

AVERTISSEMENT Assurez-vous que rien ne gêne la remontée de la vitre afin d’éviter tout risque de blessure ou d’endommagement du véhicule. Si un objet de moins de 4 mm (0,16 pouces) de diamètre est coincé entre la vitre et la glissière supérieure de la vitre, il se peut que l’inversement automatique de la vitre ne détecte pas de résistance, ne s’arrête pas et ne reparte pas en sens inverse.

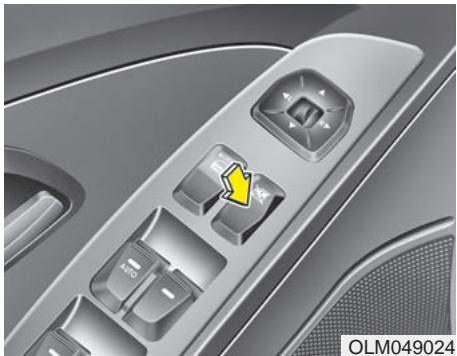

• Tant que le commutateur de verrouillage de vitre électrique est sur ON, la commande principale du conducteur ne peut pas actionner les vitres électriques des passagers arrière.
également la durée du fusible. • N’activez jamais le commutateur général situé au niveau de la porte conducteur et un autre commutateur de vitre dans deux directions opposées en même temps. Si cela se produit, la vitre se bloque sans qu’il soit possible de l’ouvrir ou de la fermer.
• Ne laissez JAMAIS la clé de contact à l’intérieur du véhicule. • Ne laissez JAMAIS un enfant sans surveillance dans le véhicule. Même de très jeunes enfants peuvent, sans le vouloir, déplacer un véhicule, se retrouver bloqués par les vitres, se blesser ou se mettre dans d’autres situations. • Avant de remonter une vitre, assurez-vous qu’aucune partie du corps (bras, mains, tête), ni aucune autre chose ne risque de bloquer le passage. • Ne laissez pas les enfants jouer avec les vitres électriques. Laissez le commutateur de verrouillage des vitres électriques du conducteur en position VERROUILLAGE (enfoncé). Un enfant qui actionne involontairement une vitre peut provoquer de graves blessures. • Ne passez pas les bras ni le visage à travers la vitre pendant la marche du véhicule.

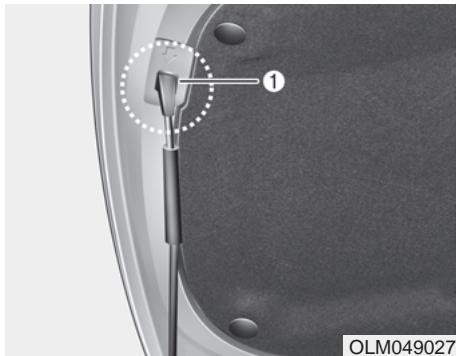

4. Maintenez le capot ouvert à l’aide de la béquille.
• Tous les bouchons de remplissage du compartiment moteur doivent être correctement vissés. • Les gants, chiffons ou tout autre matériau combustible doivent être retirés du compartiment moteur. 2. Réinstallez la béquille dans son logement afin d’éviter qu’elle ne vibre. 3. Descendez le capot jusqu’à une distance d’environ 30 cm au dessus de sa position de fermeture, puis laissez le tomber. Assurez-vous qu’il est correctement fixé.
• Veillez à ce que rien ne gêne avant de refermer le capot. En essayant de fermer le capot alors que quelque chose l’en empêche, vous risquez d’endommager le véhicule ou de causer de graves blessures. • Les gants, chiffons ou tout autre matériau combustible doivent être retirés du compartiment moteur, car ils peuvent provoquer un incendie en raison de la chaleur.
• Assurez-vous toujours que le capot est bien verrouillé avant de reprendre la route. S’il n’est pas verrouillé, le capot peut se relever pendant que vous conduisez, entraînant une perte totale de visibilité. Vous risqueriez alors de faire un accident. • La béquille doit être insérée entièrement dans le trou du capot prévu à cet effet à chaque fois que vous examinez le compartiment moteur. Cela empêchera le capot de tomber et de vous blesser. • Ne déplacez pas le véhicule alors que le capot est relevé, car, d’une part, votre champ de vision est obstrué, et, d’autre part, le capot risquerait de tomber ou d’être endommagé.

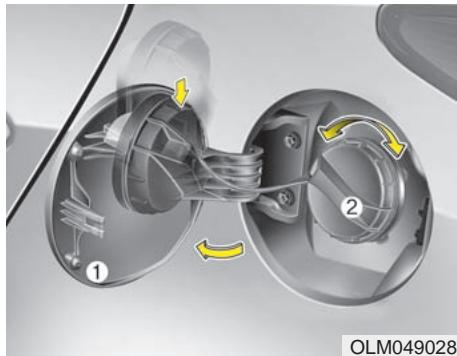

TRAPPE À CARBURANT Fermeture de la trappe à carburant 1. Pour remettre le bouchon, tournez-le dans le sens des aiguilles d’une montre jusqu’à entendre un « clic ». Ce clic vous informe que le bouchon est bien refermé. 2. Refermez la trappe du réservoir en la poussant légèrement et assurez-vous qu’elle est correctement fermée. OSA047022
2. Pour ouvrir la trappe à carburant, appuyez sur le bouton d’ouverture correspondant. 3. Tirez vers vous la trappe à carburant (1) pour l’ouvrir entièrement. 4. Pour retirer le bouchon (2), tournez-le dans le sens inverse des aiguilles d’une montre. 5. Mettez la quantité de carburant nécessaire.
• Pendant le ravitaillement en carburant, ne pas rajouter d'essence une fois que le pistolet à essence a coupé la distribution. • Vérifiez systématiquement que le bouchon du réservoir est bien en place afin d'éviter une déperdition de carburant en cas d'accident.
- Dangers d’un ravitaillement en carburant Les carburants automobiles sont des matériaux inflammables. Lors du ravitaillement en carburant, veuillez observer scrupuleusement les consignes suivantes. Le nonrespect de ces consignes peut entraîner des risques de blessures ou de brûlures graves, ou même fatales à la suite d’un incendie ou d’une explosion. • Lisez et suivez tous les avertissements signalés à la station service. • Avant de vous ravitailler en carburant, repérez l’emplacement du bouton d’arrêt d’urgence du carburant dans la station service, le cas échéant. • Avant de toucher le pistolet de la pompe, touchez une partie métallique du véhicule à une distance suffisante du tuyau de remplissage, du pistolet de la pompe ou de toute autre source de carburant afin d’éviter tout risque de décharge d’électricité statique. (Suite)
• Ne remontez pas dans le véhicule une fois que vous avez commencé le ravitaillement car vous pourriez générer de l’électricité statique en touchant, en frottant ou en effleurant un objet ou tissu (polyester, satin, nylon, etc.) susceptible de produire de l’électricité statique. Une décharge d’électricité statique peut enflammer les vapeurs d’essence et provoquer une brûlure rapide. Si vous devez pénétrer à l’intérieur du véhicule, vous devez à nouveau éliminer les risques potentiels de décharge d’électricité statique en touchant un élément métallique du véhicule éloigné du tuyau de remplissage, du pistolet de la pompe ou de toute autre source de carburant. (Suite)
• Pendant le ravitaillement en carburant, coupez toujours le moteur. (Suite)
• N’UTILISEZ PAS d’allumettes ou de briquet, NE FUMEZ PAS, ne laissez pas de cigarette allumée à l’intérieur du véhicule dans une station service surtout pendant le ravitaillement en carburant. Le carburant automobile est hautement inflammable et peut provoquer un incendie s’il est enflammé. • Si un incendie se déclare pendant le ravitaillement en carburant, éloignez-vous du véhicule et appelez immédiatement le responsable de la station service puis les pompiers. Suivez les instructions de sécurité qu’ils vous donneront.
• Assurez-vous de réapprovisionner en carburant votre véhicule conformément aux « Exigences relatives au carburant » proposées en section 1. • Si vous devez remplacer le bouchon du réservoir, utilisez un simple bouchon HYUNDAI ou l’équivalent indiqué pour votre véhicule. En installant un bouchon inadapté au réservoir, vous risquez d’endommager le système de carburation ou le système antipollution. • Veillez à ne pas renverser de carburant sur les surfaces extérieures du véhicule. Un carburant, de quelque type que ce soit, renversé sur des surfaces peintes peut endommager la peinture. • Après le ravitaillement, vérifiez que le bouchon du réservoir est bien en place afin d’éviter une déperdition de carburant en cas d’accident.

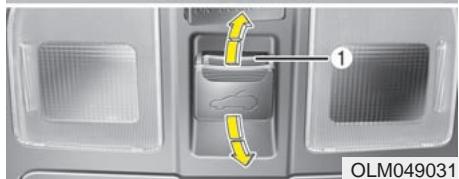

TOIT OUVRANT PANORAMIQUE (LE CAS ÉCHÉANT) ✽ REMARQUE • Par temps froid et humide, le toit ouvrant peut ne pas fonctionner correctement en raison du gel. • Après avoir nettoyé la voiture ou après une averse, pensez à essuyer l’eau qui se trouve sur le toit ouvrant avant de l’actionner.
Vous pouvez ouvrir, fermer ou basculer le toit ouvrant uniquement avec le contacteur d’allumage en position ON.
Vous risqueriez d'endommager le moteur ou les composants du système.
• Ne réglez jamais le toit ouvrant ou le pare-soleil en conduisant. Vous pourriez perdre le contrôle de votre véhicule et provoquer un accident mortel ou entraînant de graves blessures ou bien de sérieux dégâts. • Si vous souhaitez transporter des éléments sur la galerie de toit à l’aide d’une barre de toit, n’ouvrez pas le toit ouvrant. • Si vous transportez une charge sur la galerie de toit, ne placez pas d'objet lourd au-dessus du toit ouvrant ou en verre. • Ne laissez pas des enfants actionner le toit ouvrant.
Le toit ouvrant coulisse jusqu'à la position entièrement ouverte. Pour faire s'arrêter le toit ouvrant à un endroit donné, tirez ou poussez momentanément le levier de commande.
Avant d'ouvrir ou de fermer le toit ouvrant, ouvrez le store roulant. Pour ouvrir le toit, tirez le levier de commande du toit vers l'arrière. Pour fermer le toit, poussez ou tirez le levier de commande du toit avec le commutateur de sécurité (1) placé vers l'avant ou vers le bas.
Vérifiez toujours qu’aucun passager ni aucun objet ne gêne la toit ouvrant avant de le refermer.
Pour fermer le toit ouvrant, tirez sur le levier après avoir baissé le commutateur de sécurité (1) jusqu'à ce que le toit se place à la position souhaitée.
• Ne passez pas le visage, le cou, les bras ou le corps en dehors du véhicule à travers le toit ouvrant lorsque le véhicule est en marche. • Avant de fermer le toit ouvrant, assurez-vous qu'aucune main ni aucun visage ne se trouvent à proximité.
éventuelles saletés qui s’accumulent sur le rail de guidage. • Vous risquez d’endommager la vitre ou le moteur si vous essayez d’ouvrir le toit ouvrant alors que la température est en dessous de 0 °C ou que le toit est couvert de neige ou de glace. • Le toit ouvrant est conçu pour coulisser avec le pare-soleil. Ne laissez pas le pare-soleil fermé alors que le toit ouvrant est ouvert.
Avant d'ouvrir ou de fermer le toit ouvrant, ouvrez le store roulant.
2. Ouvrez le store roulant. 3. Fermez le toit ouvrant. 4. Relâchez le levier de commande du toit. 5. Poussez le levier de commande vers l’avant, dans le sens de la fermeture (pendant environ 10 secondes), jusqu’à ce que le toit ouvrant bouge légèrement. Puis, relâchez le levier. 6. Poussez le levier de commande vers l’avant, dans le sens de la fermeture, jusqu’à ce que le toit ouvrant fonctionne comme suit : OUVERTURE PAR INCLINAISON → OUVERTURE PAR COULISSEMENT → FERMETURE PAR COULISSEMENT Puis relâchez le levier. Une fois cette opération terminée, le système du toit ouvrant est réinitialisé.
La direction assistée est contrôlée par le module de commande de la direction assistée, qui détecte la résistance du volant, la position du volant et la vitesse du véhicule, et commande le moteur. Plus la vitesse du véhicule augmente et plus le volant durcit ; à l'inverse, lorsque la vitesse du véhicule diminue, le volant redevient plus léger, ceci pour un meilleur contrôle du véhicule. Si vous avez des difficultés à diriger le véhicule en fonctionnement normal, faites contrôler la direction assistée par un concessionnaire HYUNDAI agréé.
• Le témoin EPS ne s'allume pas. • Après avoir mis le contact, le volant devient plus dur. Cela se produit lorsque le système exécute le diagnostic de l'EPS. Une fois ce diagnostic terminé, le volant retrouvera sa résistance normale. • Vous pouvez entendre un cliquetis dans le relais EPS après avoir mis le contact sur la position « ON » ou « LOCK ». • Vous pouvez entendre un bruit de moteur lorsque le véhicule est à l'arrêt ou roule à faible allure. • L'effort nécessaire pour diriger le véhicule peut augmenter de manière soudaine si le fonctionnement du système EPS est interrompu pour des raisons de sécurité lorsque l'autodiagnostic du véhicule détecte un dysfonctionnement du système EPS. • L'effort de direction s'accroît si le conducteur tourne le volant de façon continue alors que le véhicule n'est pas en marche. Cependant, après quelques minutes, la direction retrouvera son état normal. (Suite)
• Si le système de direction assistée ne fonctionne pas normalement, le voyant d'avertissement s'allume sur le tableau de bord. Le volant peut devenir difficile à manier ou fonctionner de manière anormale. Dès que possible, confiez votre véhicule à un concessionnaire HYUNDAI agréé pour qu'il procède à une révision complète. • Lorsque vous utilisez le volant par température très froide, un bruit anormal peut se produire. Si la température augmente, ce bruit disparaitra. Cette situation est normale.

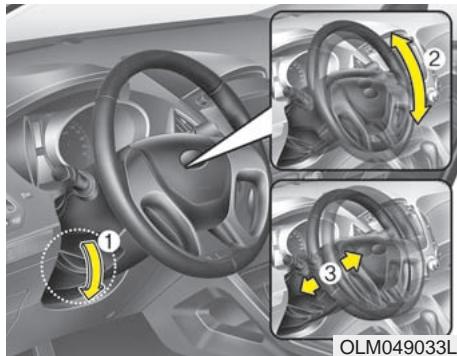

Le volant doit être positionné de manière à vous garantir un confort de conduite maximal, tout en vous laissant la possibilité de voir les témoins et les jauges sur le tableau de bord.
• Ne réglez jamais la profondeur ou la hauteur du volant en conduisant. Vous pourriez perdre le contrôle de votre véhicule et provoquer un accident. • Après avoir réglé le volant, poussez-le vers le haut et vers le bas afin de vous assurer qu’il est fermement bloqué.

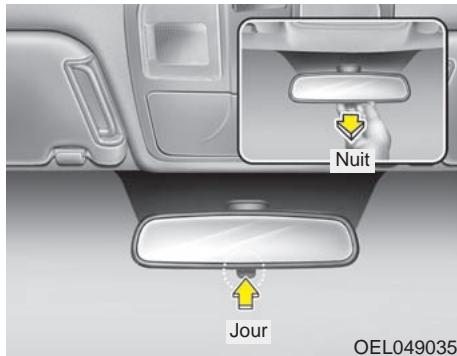

Tirez le levier jour/nuit vers vous afin de ne pas être ébloui par les phares des véhicules qui se trouvent derrière vous en conduite de nuit. Toutefois, notez que la luminosité dans le rétroviseur diminue en position nuit.

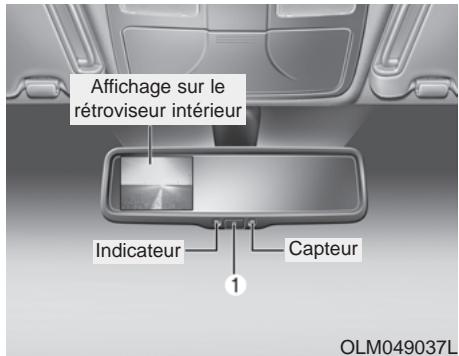

(le cas échéant) Par conduite de nuit ou dans des conditions de faible luminosité, le rétroviseur électrique contrôle automatiquement l’éblouissement des phares de la voiture se trouvant derrière vous. Le capteur installé dans le rétroviseur détecte le niveau de luminosité autour du véhicule et, par une réaction chimique, contrôle automatiquement l’éblouissement des phares des véhicules se trouvant derrière vous. Lorsque le moteur tourne, l’éblouissement est contrôlé automatiquement par le capteur monté dans le rétroviseur. Lorsque le levier de commande est en position reverse (R), le rétroviseur se mettra automatiquement dans le position la plus lumineuse afin d’augmenter la visibilité du conducteur derrière le véhicule.
Appuyez une fois sur le bouton de commande puis relâchez-le pour voir s'afficher la direction prise par le véhicule. Appuyez une nouvelle fois sur le bouton de commande pour désactiver la fonction Boussole.
• Lorsque vous allumez le contact, le rétroviseur est positionné par défaut en position ON.
1. Bouton de commande à 6 secondes. Pour la désactiver, effectuez une nouvelle pression de 3 à 6 secondes sur ce même bouton de commande.
- E : Est - W : Ouest (West) - Il est possible de conduire en tournant en rond dans un sens comme dans l'autre ; dans les deux cas, la direction de la boussole s'affiche à la fin de l'étalonnage. - Continuez à tourner en rond jusqu'à ce que la direction de la boussole s'affiche.
1. À l'aide de la carte des zones d'utilisation, identifiez la zone de votre lieu de résidence ainsi que le numéro associé. 2. Maintenez le bouton de commande enfoncé pendant un délai de 6 à 9 secondes. Le numéro de la zone actuellement définie s'affiche. 3. Appuyez sur le bouton jusqu'à afficher le numéro de zone souhaité. Relâchez ensuite le bouton et attendez quelques secondes ; l'écran affiche alors une direction de boussole.
(le cas échéant) Le rétroviseur étant incliné vers le conducteur, la boussole peut également compenser le décalage pour un poste de conduite situé à gauche ou bien à droite du véhicule. Pour définir un poste de conduite à gauche (configuration " L ", pour Left Hand), ou à droite (configuration " R ", pour Right Hand) : 1. Maintenez le bouton de commande enfoncé pendant au moins 12 secondes. 2. Relâchez le bouton puis rappuyez dessus pour passer de la configuration " L " à la configuration " R ".
1. N'installez pas de porte-skis, d'antenne, etc., qui seraient arrimés au véhicule par fixation magnétique. Celle-ci est susceptible d'altérer le bon fonctionnement de la boussole. 2. Si la boussole dévie de la bonne direction malgré des ajustements répétés, faites-la vérifier chez un concessionnaire agréé HYUNDAI. 3. La boussole peut ne pas indiquer la bonne direction dans les tunnels ou lors de montées ou descentes sur des routes à forte déclivité. (La boussole indique à nouveau la bonne direction lorsque le véhicule atteint une zone où le géomagnétisme est stable.) 4. Pour nettoyer le rétroviseur, utilisez une serviette en papier ou un produit équivalent, humecté de liquide lave-glace. Ne pulvérisez pas le liquide lave-glace directement sur le rétroviseur, sous peine de faire pénétrer le liquide dans le boîtier du rétroviseur.
• Lors d’un changement de voie, utilisez le rétroviseur intérieur ou jetez directement un coup d’œil pour déterminer la distance réelle avec les véhicules qui vous suivent.
Si de la glace vous empêche de bouger le rétroviseur, ne forcez pas sur le miroir. Pour retirer la glace, utilisez une bombe dégivrante, ou bien une éponge ou un chiffon doux avec de l’eau très chaude.
Utilisez une bombe dégivrante homologuée (mais pas d’antigel destiné au radiateur) pour débloquer le mécanisme gelé ou déplacez le véhicule vers un endroit plus chaud et laissez la glace fondre.
Une fois le réglage effectué, remettez le levier en position neutre afin d’éviter de le de manière involontaire.
• N’essayez pas de régler les rétroviseurs extérieurs à la main. Des pièces pourraient être endommagées.
Cependant, pour éviter une décharge inutile de la batterie, ne prenez pas plus de temps que nécessaire pour régler vos rétroviseurs lorsque le moteur ne tourne pas.
5. Voyants et témoins* 6. Voyant des clignotants 7. Compteur kilométrique/Ordinateur de route* * : le cas échéant
Pour plus d’informations, reportez-vous au chapitre « Jauges » dans les pages suivantes.
Le compte-tours indique le nombre approximatif de tours effectuées par le moteur en une minute (tr/pm). Utilisez le compte-tours pour sélectionner le moment idéal du changement de rapport et éviter les sous-régimes et les sur-régimes.

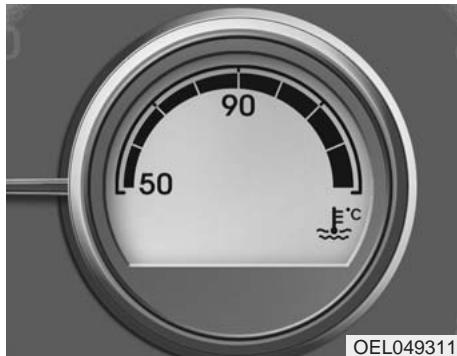

Vous risqueriez d'endommager gravement le moteur. OEL049311
Cette jauge indique la température du liquide de refroidissement du moteur lorsque le contacteur d’allumage est positionné sur ON. En cas de surchauffe du moteur, arrêtez votre véhicule. Reportez-vous à la rubrique « En cas de surchauffe du moteur » dans la section 6.
», le moteur est en surchauffe et il risque d’être endommagé.
Vous devez vous arrêter pour acheter de l'essence dès que possible lorsque le voyant d'avertissement s'allume ou lorsque la jauge est proche du niveau O (Vide). OEL049312
Cette jauge indique la quantité approximative de carburant restant dans le réservoir à carburant. La capacité du réservoir à carburant est indiquée dans la section 8. La jauge de carburant est accompagnée d’un témoin de niveau de carburant faible, qui s’allume lorsque le réservoir à carburant est presque vide. En pente ou dans les virages, l'aiguille de la jauge du carburant risque de fluctuer et le témoin de niveau de carburant faible risque aussi de fluctuer ou d'apparaître prématurément en raison du mouvement du carburant dans le réservoir.
• Il est possible que la température extérieure affichée ne change pas immédiatement comme sur un thermomètre traditionnel afin d'éviter de distraire le conducteur.
écoulé, lorsque le contacteur d'allumage est en position ON. Toutes les informations de conduite enregistrées (excepté le compteur kilométrique, la distance d’autonomie et la consommation instantanée) sont réinitialisées si la batterie est débranchée.
Temps de conduite ECO ON/OFF* * le cas échéant

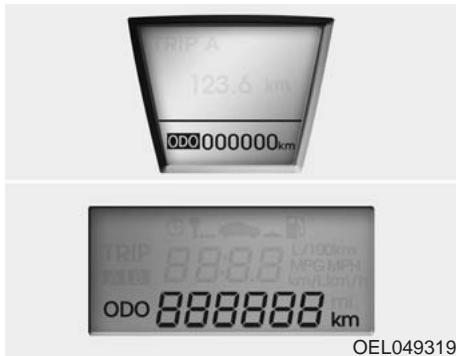

Pour remettre le compteur kilométrique journalier à zéro (0,0), appuyez sur le bouton TRIP pendant plus d’une seconde lorsque le compteur kilométrique journalier est affiché.
Ce mode indique la distance approximative que vous pouvez encore parcourir en fonction de la quantité de carburant dans le réservoir et la quantité de carburant transmise au moteur. Lorsque la distance restante est inférieure à 50 km (30 miles), « --- » s’affichera et le voyant de la distance que vous pouvez parcourir clignotera. La plage de mesure du compteur est comprise entre 50 et 999 km (30 à 999 miles).
(le cas échéant) (L/100 km ou MPG) Ce mode calcule la consommation moyenne de carburant à partir de la quantité totale de carburant consommée et de la distance parcourue depuis la dernière réinitialisation du compteur de consommation moyenne. La quantité totale de carburant consommée est calculée à partir des données de consommation de carburant. Pour que les calculs soient précis, la distance parcourue doit être supérieure à 50 m (0,03 miles). Pour remettre la consommation moyenne de carburant à zéro (--.-), appuyez sur le bouton TRIP pendant plus d’une seconde lorsque la consommation moyenne de carburant est affichée.
Il se peut que l’ordinateur de route n’enregistre pas le carburant supplémentaire, si moins de 6 litres (1,6 gallons) de carburant sont ajoutés dans le réservoir du véhicule. • Les valeurs de consommation de carburant et de distance restante peuvent varier sensiblement en fonction des conditions de conduite, du type de conduite, et de l’état du véhicule. • La valeur de la distance restante est une estimation de la distance pouvant encore être parcourue. Cette valeur peut être différente de la distance réelle pouvant être parcourue.
(---), appuyez sur le bouton TRIP pendant plus d’une seconde lorsque la vitesse moyenne est affichée.
Même si le véhicule est à l’arrêt, le temps de conduite est comptabilisé tant que le moteur tourne. La plage de mesure du compteur est comprise entre 0:00 et 99:59. Pour remettre le temps de conduite à zéro (0:00), appuyez sur le bouton TRIP pendant plus d’une seconde lorsque le temps de conduite est affiché.

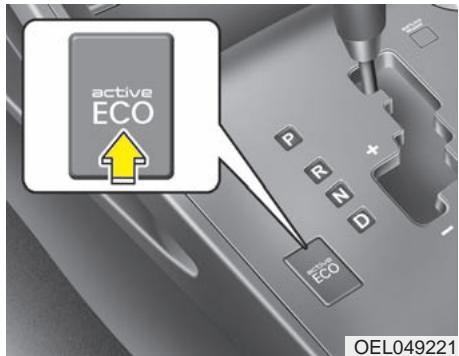

(ÉCO) (Essence seulement, le cas échéant) Dans ce mode, vous pouvez activer ou désactiver le voyant ECO du combiné d'instruments. Lorsque le mode ECO est activé, le fait d'appuyer sur le bouton TRIP (TRAJET) pendant plus d'une seconde permet d'afficher le message ECO OFF (DÉSACTIVATION ÉCO) à l'écran et d'éteindre le voyant ECO pendant la conduite. Pour allumer à nouveau le voyant ECO, lorsque le mode ECO est désactivé, appuyez sur le bouton TRIP pendant plus d'une seconde. Le message ECO ON (ACTIVATION ÉCO) s'affiche alors à l'écran. En mode ECO, l'appui sur le bouton TRIP pendant moins d'une seconde permet de passer en mode compteur kilométrique journalier.
ON (ne démarrez pas le moteur). Un témoin qui ne s’allume pas doit être contrôlé par un concessionnaire HYUNDAI agréé. Démarrez le moteur, puis vérifiez que tous les témoins lumineux sont éteints. Si un voyant reste allumé, cherchez à en connaître la raison. Lorsque vous desserrez le frein à main, le témoin du système de freinage doit s’éteindre. En revanche, le témoin du carburant reste allumé si le niveau du carburant est faible.
• Le voyant ECO (vert) s’allume lorsque vous êtes en mode ECO et que votre consommation de carburant est optimale. Si vous ne souhaitez pas afficher le voyant, appuyez sur le bouton TRIP (TRAJET) pour désactiver le mode ECO. Reportez-vous à la page précédente pour savoir comment activer ou désactiver le mode ECO. • Le rendement de la consommation de carburant varie selon les habitudes de conduite et les conditions de route. • L'indicateur ECO ne fonctionne pas en vitesse P (Arrêt), N (Point mort) et R (Marche arrière).
Si le témoin ABS reste allumé, s’allume en conduisant ou ne s’allume pas lorsque le contacteur d’allumage est tourné sur ON, il existe vraisemblablement un problème avec l’ABS. Si cela se produit, faites contrôler le véhicule par un concessionnaire HYUNDAI agréé le plus rapidement possible. Le système de freinage traditionnel continuera à fonctionner, mais sans l’assistance du système de freinage anti-blocage.
électronique de la force de freinage (EBD) Si deux témoins s’allument en même temps pendant que vous conduisez, votre véhicule a un problème d’ABS et de système EBD. Dans ce cas, il se peut que l’ABS et le système de freinage traditionnel ne fonctionnent pas normalement. Faites contrôler le véhicule par un concessionnaire HYUNDAI agréé le plus rapidement possible.
Vous pouvez encourir de gros risques si vous devez freiner brusquement. Dans ce cas, évitez les vitesses trop élevées et les arrêts trop brusques. Faites contrôler votre véhicule par un concessionnaire HYUNDAI agréé le plus rapidement possible.
✽ REMARQUE L'allumage continu du témoin d'avertissement de l'ABS ou de l'EBD peut indiquer un dysfonctionnement du compteur de vitesse, du compteur kilométrique ou du totalisateur partiel. De plus, le voyant d'avertissement du contrôle électronique de puissance pourrait s'allumer et la résistance de la direction pourrait augmenter ou diminuer. Dans ce cas, faites contrôler votre véhicule dès que possible par un concessionnaire HYUNDAI agréé.
(le cas échéant) Pour rappeler au conducteur d'attacher leur ceinture de sécurité, le témoin de la ceinture clignote ou reste allumé pendant environ 6 secondes chaque fois que le contact est mis sur la position ON. Pour plus de détails, reportez-vous à la section Ceinture de sécurité au chapitre 3.
Il est recommandé de le faire réparer auprès de votre concessionnaire. Cet indicateur clignote également lorsque les feux de détresse fonctionnent.
1. Conduisez prudemment la voiture sur le bord de la route et arrêtez-vous. 2. Une fois le moteur coupé, vérifiez le niveau d’huile moteur. Si le niveau est bas, ajoutez de l’huile. Si le témoin reste allumé après que vous avez rajouté de l’huile, ou bien si vous n’avez pas d’huile à disposition, appelez un concessionnaire HYUNDAI agréé.

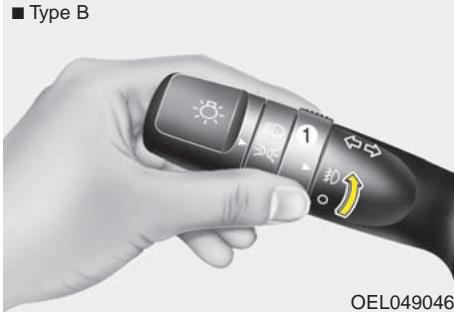

(le cas échéant) Ce témoin s'allume lorsque les feux antibrouillard arrière sont allumés. être contrôlé par un concessionnaire HYUNDAI agréé avant de conduire à nouveau la voiture.

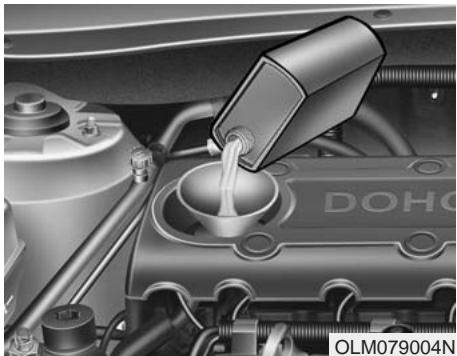

(moteur Diesel, le cas échéant) Le témoin de niveau d'huile s'allume lorsqu'il convient de vérifier le niveau d'huile. Si le témoin s'allume, vérifiez le niveau d'huile dès que possible puis rajoutez de l'huile si nécessaire. Versez lentement l'huile préconisée, petit à petit à travers un entonnoir (capacité de remplissage d'huile : environ 0,6 ~ 1,0 l) Utilisez uniquement l'huile moteur préconisée par le constructeur du véhicule. (Voir "Lubrifiants préconisés et capacités" dans la partie 8), Ne versez pas trop d'huile moteur et assurez-vous que le niveau d'huile ne dépasse pas le repère F de la jauge.
• Si vous parcourez environ 50 km après avoir rajouté de l'huile moteur, le témoin s'éteindra. • Tournez la clé de contact de OFF vers ON à trois reprises en 10 secondes, le témoin s'éteindra immédiatement. Cependant, lorsque vous faites disparaître le témoin sans rajouter de l'huile moteur, il s'allumera de nouveau après avoir parcouru environ 50 km.
Même si le témoin ne s'allume pas après avoir démarré le moteur, il est recommandé de contrôler et de réajuster le niveau d'huile moteur périodiquement.

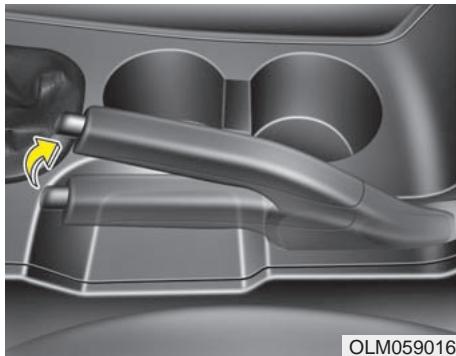

Témoin de frein de stationnement Ce voyant s’allume lorsque le frein de stationnement est serré, avec le contacteur d’allumage sur START ou ON. Le témoin doit s’éteindre une fois que le frein de stationnement est desserré et que le moteur tourne. Témoin de niveau de liquide de frein bas Si le témoin reste allumé, le niveau du liquide de frein dans le réservoir est probablement bas. Si le témoin reste allumé : 1. Conduisez prudemment jusqu’à ce que vous trouviez un endroit sûr et arrêtez votre véhicule. 2. Avec le moteur coupé, vérifiez immédiatement le niveau de liquide de frein et ajoutez du liquide si nécessaire. Vérifiez ensuite la présence éventuelle de fuites de liquides au niveau des composants du frein.
Lorsqu’une seule partie du système dual fonctionne, la pédale de frein s’enfonce plus qu’à l’accoutumée et vous devez appuyer plus fort pour arrêter la voiture. De même, la voiture ne s’arrêtera pas aussi rapidement qu’à l’accoutumée si une partie seulement du système de frein dual fonctionne. Si les freins lâchent pendant que vous conduisez, rétrogradez de manière à accentuer l’effet du frein moteur et arrêtez la voiture dans un endroit sûr. Pour s’assurer du fonctionnement de l’ampoule, vérifiez que les témoins du frein de stationnement et du liquide de frein s’allument lorsque le contacteur d’allumage est mis en position ON.

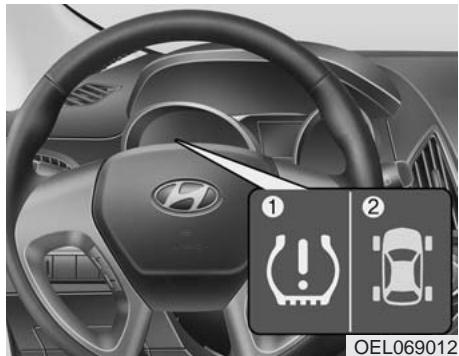

Témoin de pression des pneus
Le témoin de pression des pneus s'allume pendant 3 secondes après avoir mis le contact sur ON. Le témoin de pression des pneus et l’indicateur de position s’allument lorsqu’au moins un de vos pneus est insuffisamment gonflé. Le témoin de pression des pneus s’allume après avoir clignoté pendant environ une minute lorsqu’il y a un problème avec le système de surveillance de la pression des pneus. Si cela se produit, faites contrôler le système dès que possible par un concessionnaire HYUNDAI agréé. Pour plus de détails, reportez-vous à la section TPMS au chapitre 6.
(P, R, N-D et mode sports)
électrique. Si le témoin s’allume lorsque le véhicule roule : 1. Conduisez jusqu’à un endroit sûr. 2. Avec le moteur coupé, vérifiez que la courroie de transmission de l’alternateur n’est pas détendue ni cassée. 3. Si aucun problème n’est détecté au niveau de la courroie, le dysfonctionnement provient du système de charge électrique. Prenez contact avec un concessionnaire HYUNDAI agréé dès que possible afin qu’il résolve le problème.
• Le TPMS ne peut pas vous avertir concernant des dégâts importants et soudains causés à un pneu par des facteurs externes. • Si vous remarquez que la véhicule est instable, retirez immédiatement le pied de l'accélérateur, freinez en douceur, puis garez-vous dans un endroit sûr à l'écart de la route.
Ce voyant vous indique la vitesse vous permettant d'économiser du carburant. Par exemple : il conseille de passer en troisième (le rapport actuel étant la seconde). : il conseille de rétrograder en troisième (le rapport actuel étant la quatrième).
Ce voyant s’allume lorsque la clé antidémarrage est insérée et tournée en position ON pour démarrer le moteur. Vous pouvez alors démarrer le moteur. Une fois le moteur démarré, le voyant s’éteint. Si ce voyant clignote lorsque le contacteur d’allumage est sur la position ON avant le démarrage du moteur, faites vérifier le système par un concessionnaire HYUNDAI agréé.
Ce témoin s’allume lorsque le hayon n’est pas correctement verrouillé, quelle que soit la position du contacteur d’allumage.
Ce voyant s’allume lorsqu’une porte ou le hayon n’est pas correctement fermé(e). Le voyant indique la porte ou le hayon concerné(e).
Si l’une des situations suivantes se produit sur un véhicule équipé d’une clé intelligente, le voyant d’anti-démarrage s’allume, clignote ou s’éteint. • Lorsque la clé intelligente se trouve dans le véhicule, si le bouton DEMARRAGE/ARRET DU MOTEUR est sur la position ACC ou ON, le témoin s’allume pendant quelques minutes pour indiquer que vous pouvez démarrer le moteur. Toutefois, lorsque la clé intelligente ne se trouve pas dans le véhicule, si le bouton DEMARRAGE/ARRET DU MOTEUR est enfoncé, le témoin clignote pendant quelques minutes pour indiquer que vous ne pouvez pas démarrer le moteur. • Lorsque le bouton DEMARRAGE/ ARRET DU MOTEUR est mis sur la position ON à partir de la position ACC alors que la clé intelligente ne se trouve pas dans le véhicule, le témoin clignote pendant quelques minutes pour indiquer que vous ne pouvez pas démarrer le moteur.
(témoin de contrôle moteur)
Ce voyant s’allume également après que le contact est mis en position ON, et s’éteint en quelques secondes après le démarrage du moteur. S’il s’allume pendant que vous conduisez, ou ne s’allume pas lorsque le contacteur d’allumage est tourné sur la position ON, emmenez votre véhicule chez le concessionnaire HYUNDAI agréé le plus proche et faites vérifier le système. Votre véhicule reste généralement maniable, mais faites rapidement contrôler le système par un concessionnaire HYUNDAI agréé.
(environ 25 minutes) permet d'arrêter le clignotement du voyant lumineux de dysfonctionnement. Si le voyant lumineux de dysfonctionnement continue à clignoter malgré l'application de la procédure précédente, faites contrôler le système DPF par un concessionnaire HYUNDAI agréé. Si vous continuez à utiliser pendant un long moment le véhicule alors que le voyant lumineux de dysfonctionnement clignote, le système DPF peut être endommagé et la consommation de carburant peut augmenter.
Si le témoin de dysfonctionnement du système anti-pollution clignote, cela signifie qu'une erreur liée au réglage de la quantité d'injection est survenue, pouvant engendrer une perte de puissance du moteur, un bruit de combustion et un problème au niveau des émissions. Faites inspecter dès que possible le système de commande du moteur par un concessionnaire HYUNDAI agréé.
Cependant, si le système ESP est défaillant, le témoin s'allume de manière permanente. Emmenez votre voiture chez un concessionnaire HYUNDAI agréé et faites vérifier le système.

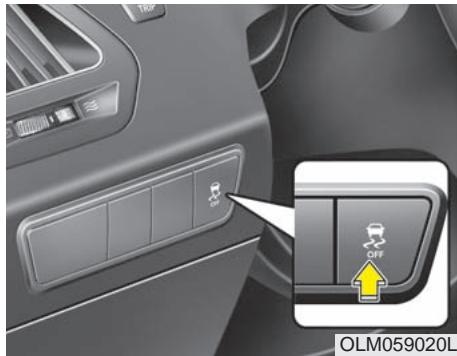

3 secondes après. Pour passer en mode ESP OFF, appuyez sur le bouton ESP OFF. Le voyant ESP OFF est désactivé. Il s'allume pour indiquer que l'ESP est désactivé.

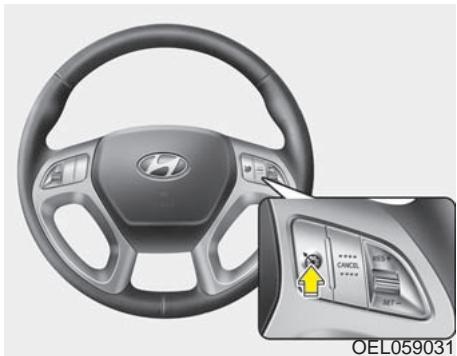

(le cas échéant) Voyant du régulateur de vitesse Le voyant s’allume lorsque le système de régulation de la vitesse est activé. Le voyant du régulateur de vitesse du combiné d’instruments s’allume lorsque vous appuyez sur le bouton ON-OFF du régulateur de vitesse situé sur le volant. Le voyant s’éteint lorsque vous tirez sur le bouton ON-OFF du régulateur de vitesse. Pour de plus amples informations sur les commandes du régulateur de vitesse, reportez-vous à la rubrique « Système de régulation de la vitesse » dans la section 5.
(-SET ou RES+) est sur ON. Le voyant SET du régulateur de vitesse se trouvant dans le combiné d’instruments s’allume lorsque vous appuyez sur le commutateur du régulateur de vitesse (-SET ou RES+). Le voyant SET du régulateur de vitesse ne s’allume pas tant que le commutateur du régulateur de vitesse (CANCEL) est activé ou que le système est désactivé.
Lorsque le bouton MARCHE/ARRET du MOTEUR est en position ACC ou ON, si l’une des portes est ouverte, le système recherche la clé intelligente. Si la clé intelligente n’est pas dans le véhicule, le voyant clignote, et si toutes les portes sont fermées, une alarme sonore retentit également pendant 5 secondes. Le voyant s’éteindra dès que le véhicule roulera. Laissez la clé intelligente dans le véhicule ou insérez-la dans son support.
Emmenez votre véhicule chez un concessionnaire HYUNDAI agréé et faites vérifier le système.
LOCK), ceci afin de vous empêcher d’oublier vos clés dans le véhicule. L’alarme sonne jusqu’à ce que la clé soit retirée du contact ou jusqu’à la fermeture de la porte.
à la rubrique « Filtre à carburant » dans la section 7.
Rail. Si le témoin s’allume, faites contrôler le véhicule par un concessionnaire HYUNDAI agréé le plus rapidement possible.
Le témoin de verrouillage 4x4 s’allume lorsque le bouton 4WD LOCK est actionné. Le mode de verrouillage 4x4 sert à augmenter la puissance du véhicule sur routes sèches, sur chaussées mouillées, sur routes enneigées et/ou en tout terrain. Pour éteindre le témoin de verrouillage 4X4, appuyez de nouveau sur le bouton.
Le voyant s’allume si la température du liquide de refroidissement dépasse 120±3°C (248±5,4°F). En cas de surchauffe du moteur, arrêtez votre véhicule. En cas de surchauffe du véhicule, reportez-vous au paragraphe « Surchauffe » à la section 6.
électronique (EPS) (le cas échéant) DEMARRAGE/ARRET DU MOTEUR est en position ACC, ON ou START, le témoin s’allume sur l’écran LCD. De plus, l’alarme sonore retentit pendant 5 secondes lorsque la clé intelligente ne se trouve pas dans le véhicule et que la porte est fermée. Conservez toujours la clé intelligente sur vous.
Si la clé intelligente ne se trouve pas dans le véhicule ou n’est pas détectée et si vous appuyez sur le bouton DEMARRAGE/ARRET DU MOTEUR, le témoin s'allume sur l’écran LCD pendant 10 secondes. De plus, le témoin d’anti démarrage et le témoin du support de la clé clignotent pendant 10 secondes.
Si le bouton DEMARRAGE/ ARRET DU MOTEUR est placé dans la position OFF alors que la clé intelligente à l’intérieur du véhicule se décharge, le témoin s’allume sur l’écran LCD pendant environ 10 secondes. L’alarme retentit également une fois. Remplacez la pile.
DEMARRAGE/ ARRET DU MOTEUR est placé dans la position ACC à deux reprises en appuyant de manière répétée sur le bouton sans enfoncer la pédale de frein, le témoin s’allume sur l’écran LCD pendant environ 10 secondes pour indiquer que vous devez appuyer sur la pédale de frein pour démarrer le moteur.
(Appuyez sur la pédale d'embrayage pour démarrer le moteur) (boîte mécanique) Si le bouton ENGINE START/ STOP est placé deux fois en position ACC lorsque vous appuyez plusieurs fois sur le bouton sans appuyer sur la pédale d'embrayage, le témoin s'allume sur l'écran LCD pendant environ 10 secondes pour indiquer que vous devez embrayer pour démarrer le moteur.
DEMARRAGE/ARRET DU MOTEUR passera en position ACC. Si le bouton est enfoncé une nouvelle fois, il passera en position ON. Le témoin s’allume sur l’écran LCD pendant environ 10 secondes pour indiquer que vous devez appuyer sur le bouton DEMARRAGE/ARRET DU MOTEUR, levier de vitesses en position P (Parking), pour arrêter le moteur. L’alarme retentit également pendant environ 10 secondes. (le cas échéant)
Lorsque vous arrêtez le moteur alors que la clé intelligente se trouve dans son support, le témoin s’allume sur l’écran LCD pendant environ 10 secondes. De plus, le témoin du support de clé intelligente clignote pendant environ 10 secondes. Pour retirer la clé intelligente, appuyez une fois sur la clé intelligente et retirez?la de son support.
Si vous appuyez sur le bouton DEMARRAGE/ ARRET DU MOTEUR alors que le témoin « Key is not detected » (Clé non détectée) s’allume sur l’écran LCD, le témoin « Insert key » (Insérer la clé) s’allume pendant environ 10 secondes. De plus, le témoin d’anti démarrage et le témoin du support de la clé clignotent pendant environ 10 secondes.
En cas de problème avec le système du b o u t o n DEMARRAGE/ ARRET DU MOTEUR et si vous ne pouvez pas faire fonctionner ce système, le témoin s’allume pendant 10 secondes et l’alarme sonore retentit en continu pour indiquer que vous pouvez démarrer le moteur en appuyant de nouveau sur le bouton DEMARRAGE/ ARRET DU MOTEUR. L’alarme sonore s’arrête si le système du bouton DEMARRAGE/ARRET DU MOTEUR fonctionne normalement ou si le système d'alarme antivol est enclenché. Si le témoin s’allume à chaque fois que vous appuyez sur le bouton DEMARRAGE/ARRET DU MOTEUR, faites examiner le système par un concessionnaire HYUNDAI agréé.
(Appuyer sur le bouton de démarrage en tournant le volant en même temps) Si le volant ne se débloque pas comme prévu lorsque le bouton DEMARRAGE/ ARRET DU MOTEUR est enfoncé, le témoin s’allume pendant 10 secondes sur l’écran LCD. De plus, l’alarme sonore retentit une fois et le bouton DEMARRAGE/ARRET DU MOTEUR clignote pendant 10 secondes. A l’allumage du témoin et lorsque l’alarme retentit, appuyez sur le bouton DEMARRAGE/ARRET DU MOTEUR tout en tournant le volant vers la droite et vers la gauche.
(Contrôler le verrouillage du volant) Si le volant ne se verrouille pas comme prévu lorsque le bouton DEMARRAGE/ ARRET DU MOTEUR est placé en position OFF, le témoin s’allume pendant 10 secondes sur l’écran LCD. De plus, l’alarme sonore retentit pendant 3 secondes et le bouton DEMARRAGE/ ARRET DU MOTEUR clignote pendant 10 secondes.
• Ce système est activé lorsque vous reculez, avec le contacteur d’allumage sur ON. Si le véhicule roule à une vitesse supérieure à 10 km/h (6 mph), il se peut que le système ne soit pas activé correctement.
(L'indicateur du bouton s'allume.) Pour activer le système, appuyez à nouveau sur le bouton. (L'indicateur du bouton s'éteint.) • La distance de détection pendant que le système d'aide au stationnement arrière est en fonctionnement est d’environ 120 cm (47 in.). • Lorsque plus de deux objets sont détectés en même temps, l’objet le plus proche sera identifié en premier.
• Lorsqu’un objet se situe à moins de 40 cm (15 in.) du pare choc arrière : Le signal sonore retentit en continu.
Centre, Droite) ❈: Si l'objet se trouve entre deux capteurs ou à proximité, l'aspect de l'indicateur peut être différent.
1. De l’humidité est attachée au capteur. (Le capteur fonctionnera normalement une fois l’humidité retirée.) 2. Le capteur est recouvert par de la matière étrangère telle que de la neige ou de l’eau, ou bien la protection du capteur est bloquée. (Le capteur fonctionne normalement une fois que la matière est retirée ou que le capteur n’est plus bloqué.) 3. Vous conduisez sur des terrains accidentés (routes non goudronnées, gravier, bosses, pente). 4. Des objets générant un bruit trop important (klaxons de véhicule, moteurs de motocycles bruyants, freins pneumatiques de camions) se trouvent dans la zone de détection. 5. Il pleut beaucoup, ou en raison de projection d’eau. 6. Des émetteurs sans fil ou des téléphones portables se trouvent dans la zone de détection du capteur. 7. Le capteur est recouvert de neige. 8. Attelage d’une remorque.
2. La température de l’air extérieur est extrêmement chaude ou froide. Il se peut que les objets suivants ne soient pas identifiés par le capteur: 1. Des objets pointus ou fins tels que des cordes, des chaînes ou des petits poteaux. 2. Des objets qui tendent à absorber la fréquence du capteur tels que des vêtements, du matériel spongieux ou de la neige. 3. Des objets indétectables inférieurs à 1 m (40 in.) de hauteur et à 14 cm (6 in.) de diamètre.
• Il se peut que d'aide au stationnement arrière ne retentisse pas normalement en fonction de la vitesse et des formes des objets détectés. • Le système d'aide au stationnement arrière peut présenter des dysfonctionnements si la hauteur du pare choc ou l’installation du capteur sur le pare choc ont été modifiées ou endommagées. Les équipements ou accessoires n’ayant pas été montés en usine peuvent également nuire aux performances du capteur. • Il se peut que le capteur ne reconnaisse pas les objets à moins de 40 cm (15 in.) du capteur, ou alors qu’il détecte une distance inexacte. Précautions d’usage. • Lorsque le capteur est gelé ou partiellement couvert de neige, de saletés ou d’eau, le capteur peut être inopérant jusqu’à ce que les résidus soient retirés à l’aide d’un chiffon doux. • Ne poussez pas, ne grattez pas et ne tapez pas sur le capteur. Vous risqueriez de l’endommager.
Procédez toujours à un examen visuel lorsque vous effectuez une marche arrière. Veillez à bien expliquer les possibilités et les limites du système à une personne qui conduit votre véhicule, sans être familière de ce système.
Procédez toujours à un examen visuel avant de diriger le véhicule dans une direction, afin de vous assurer qu’il n’existe aucun obstacle sur votre route.

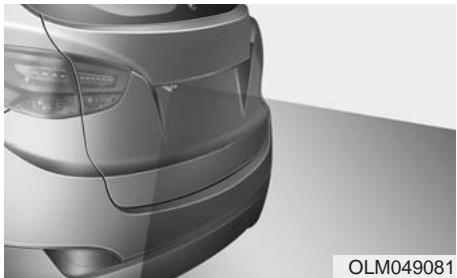

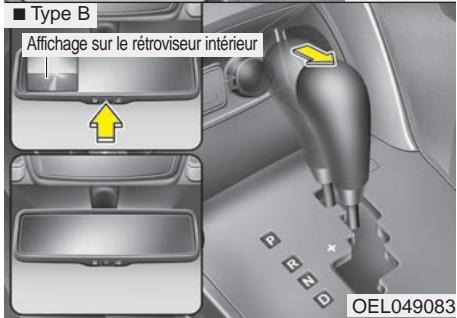

• La lentille de la caméra doit toujours être propre. Si la lentille est souillée par un corps étranger, il est possible que la caméra ne fonctionne pas normalement.

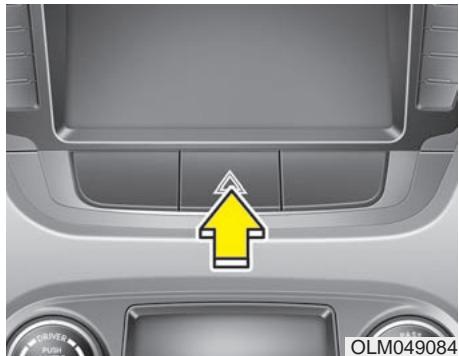

Pour allumer les feux de détresse, appuyez sur le commutateur de feux de détresse, qui active par intermittence tous les clignotants. Les feux de détresse fonctionnent même si la clé n’est pas dans le contact. Pour éteindre les feux de détresse, il suffit de réappuyer sur le commutateur.
• Avec cette fonctionnalité, les feux de stationnement s’éteindront automatiquement si le conducteur s’arrête sur le bord de la route la nuit. Si vous souhaitez garder les feux allumés une fois la clé retirée, effectuez les étapes suivantes : 1) Ouvrez la porte conducteur. 2) Tournez les feux de stationnement sur OFF puis à nouveau sur ON à l’aide du commutateur d’éclairage situé sur la colonne de direction.

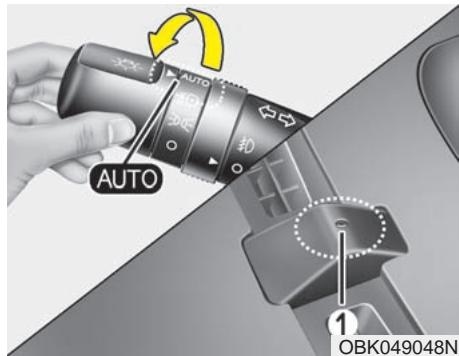

Toutefois, si vous placez l'interrupteur d'éclairage en position Auto alors qu'il fait sombre à l'extérieur, les feux ne s'éteignent pas.

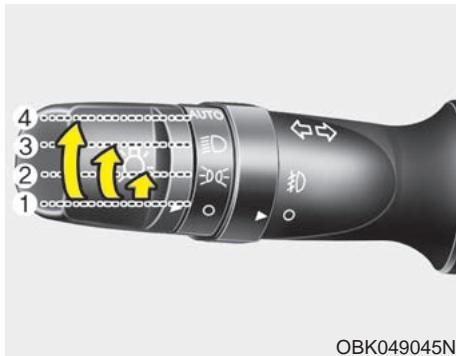

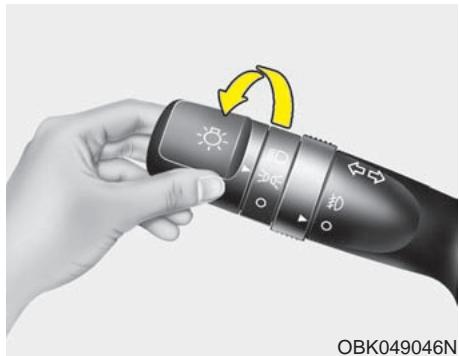

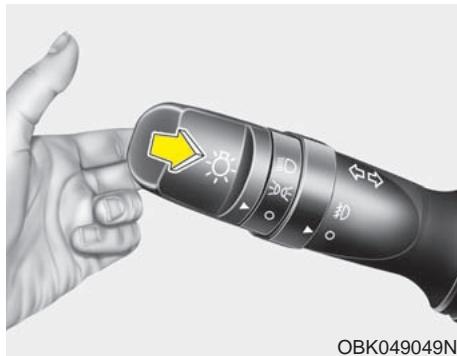

Le commutateur d’éclairage est doté d’une position phares et d’une position feux de stationnement. Pour activer les feux, tournez le bouton situé à l’extrémité du levier de commande sur l’une des positions suivantes : (1) Position OFF (2) Position feux de stationnement (3) Position phares (4) Position éclairage automatique • Si votre véhicule est équipé de vitres teintées ou d’autres types de revêtements du pare-brise avant, il se peut que le système d’éclairage automatique ne fonctionne pas convenablement.
ON. Pour éviter que la batterie se décharge, ne laissez pas les feux allumés pendant une longue période alors que le moteur ne tourne pas.
Si un voyant reste allumé, ne clignote pas ou clignote anormalement, il se peut qu’une ampoule d’un clignotant ait grillé, auquel cas elle devra terre changée.
Le contacteur d’allumage doit être en position ON pour que les clignotants fonctionnent. Pour activer les clignotants, détirez le levier vers le haut ou vers le bas (A). Les flèches vertes qui clignotent sur le tableau de bord indiquent le clignotant activé. Elles s’arrêteront automatiquement une fois le virage terminé. Si le voyant continue à clignoter après le virage, repositionnez manuellement le levier en position OFF.
Pour activer une fonction de changement de file en une touche, déplacez légèrement le levier du clignotant, puis relâchez-le. Les signaux de changement de voie clignoteront 3 fois.
électrique défectueuse dans le circuit.
Les feux antibrouillard permettent d’améliorer la visibilité et d’éviter les accidents en cas de faible visibilité (brouillard, pluie, neige…). Les feux antibrouillard s’allument lorsque les feux de stationnement sont allumés et que vous appuyez sur le commutateur des feux antibrouillard (1). Pour éteindre les feux antibrouillard, tournez le commutateur sur OFF.
Pour éteindre les feux antibrouillard arrière, appuyez à nouveau sur le commutateur des feux antibrouillard arrière ou tournez le commutateur d’éclairage en position OFF.
Dans le cas contraire, la batterie et l’alternateur peuvent se vider inutilement. OAM049046L ■ Type B
1. Le commutateur des feux de stationnement est sur ON. 2. Le moteur est coupé.
(le cas échéant) Pour régler l’inclinaison des phares en fonction du nombre de passagers et du poids en charge dans le coffre à bagages, tournez la molette de réglage des phares.
Assurez-vous toujours de la bonne inclinaison des phares ou vous risqueriez d’éblouir les autres usagers de la route. Vous trouverez ci dessous une liste d’exemples de paramètres à prendre en compte pour le réglage Pour les conditions de charge autres que celles figurant dans la liste ci dessous, réglez la molette de sorte que l’inclinaison du faisceau soit la plus proche possible de celle obtenue d’après la liste. Condition de charge Conducteur uniquement Conducteur + passager avant
(y compris le conducteur)
(y compris le conducteur) +
: Pour effectuer un seul balayage, placez le levier en position puis relâchez-le. Les essuie-glace restent en balayage continu si le levier est maintenu dans cette position. O : Les essuie-glaces ne fonctionnent pas --- : Le essuie-glaces fonctionnent de manière intermittente à la même fréquence. Utilise ce mode en cas de bruine ou de brume. Pour modifier les paramètres de vitesse, tournez le bouton de commande de la vitesse. 1 : Essuie-glaces en vitesse normale 2 : Essuie-glaces en vitesse rapide
Mettez les essuie-glaces en position « OFF » lorsque vous ne les utilisez pas.

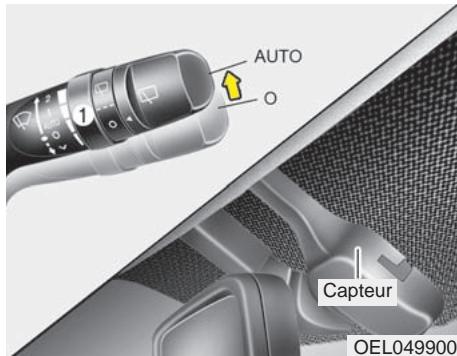

• Ne touchez pas le haut du parebrise en face du capteur de pluie. • Ne touchez pas le haut du parebrise avec un chiffon humide ou mouillé. • N’appuyez pas sur le pare-brise.
Ne retirez pas la protection du capteur situé sur le haut du parebrise côté passager. Les pièces du système risqueraient d’être endommagées, et il se peut que les dégâts ne soient pas couverts par la garantie. Lorsque vous démarrez le véhicule en hiver, positionnez le commutateur d’essuie-glaces sur OFF. Dans le cas contraire, les essuie-glaces peuvent se déclencher et la glace peut endommager les balais d’essuieglaces. Retirez toute la neige et la glace et dégivrez convenablement le pare-brise avant d’actionner les essuie-glaces.
Le jet de liquide et le balayage des essuie-glaces prennent fin lorsque vous relâchez le levier. Si le lave-glace ne fonctionne pas, vérifiez le niveau du liquide lave-glace. S’il n’est pas suffisant, ajoutez du liquide lave-glace non-abrasif dans le réservoir de lave-glace. Le tuyau de remplissage du réservoir se situe à l’avant du compartiment moteur, côté passager.

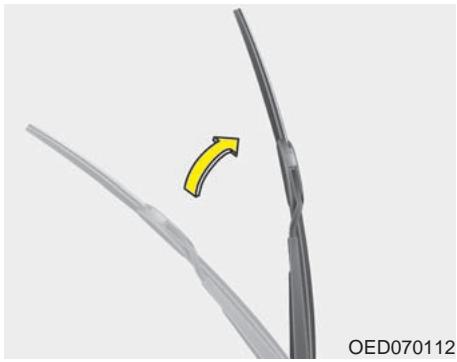

• Afin d’éviter d’endommager les essuie-glaces ou le pare-brise, n’actionnez pas les essuie-glaces lorsque le pare-brise est sec. • Afin d’éviter d’endommager les balais d’essuie-glaces, n’utilisez pas d’essence, de kérosène, de diluant pour peinture ni d’autres solvants sur les essuie-glaces ou à proximité. • Afin d’éviter d’endommager les bras d’essuie-glaces et d’autres composants, n’essayez pas de faire bouger les essuie-glaces manuellement.
Le commutateur d’essuie-glace et de lave-glace arrière est situé à l’extrémité du levier d’essuie-glace et de lave-glace. Tournez le commutateur jusqu’à la position souhaitée pour actionner l’essuie-glace et le lave-glace arrière. - Fonctionnement normal de l’essuie-glace --- - Fonctionnement intermittent de l’essuie-glace (le cas échéant) O - L’essuie-glace ne fonctionne pas

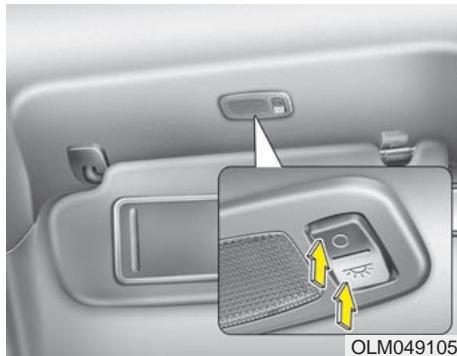

échéant) (excepté le hayon) est ouverte alors que l'interrupteur de contact est en position ACC ou LOCK, l'éclairage (avec le plafonnier) reste allumé pendant environ 20 minutes. Toutefois, si une porte (excepté le hayon) est ouverte alors que l'interrupteur de contact est en position ON, l'éclairage (avec le plafonnier) reste allumé continuellement. : Les lumières s'éteignent, même si une porte est ouverte. ❈ Lorsque vous ALLUMEZ la lampe en appuyant sur le verre (1), elle ne s'éteint pas même si l'interrupteur (2) est en position OFF.
• Eteignez la lampe avant de replacer le pare-soleil dans sa position d’origine.
Les feux de stationnement ou les phares doivent être allumés pour que l’éclairage de la boîte à gants puisse fonctionner.
DÉGIVRAGE ATTENTION

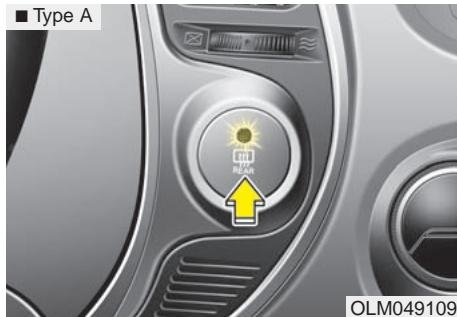

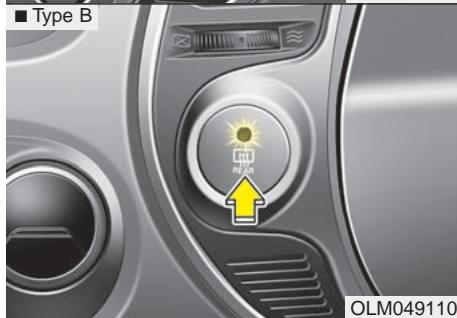

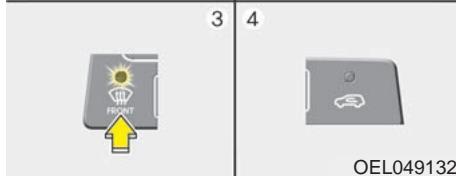

Le dégivrage de la lunette arrière s'éteint automatiquement au bout d'environ 20 minutes ou lorsque vous coupez le contact. Pour éteindre le dispositif de dégivrage, appuyez à nouveau sur le bouton de dégivrage de la lunette arrière.
Le dispositif de dégivrage chauffe la lunette afin d'éliminer le givre, le brouillard et la fine couche de glace de la lunette arrière, pendant que le moteur tourne.
Avec le système de clé intelligente Si votre véhicule est équipé du système de dégivrage des essuie-glaces, il se déclenchera au moment où vous activerez le dégivrage de la lunette arrière.
Cette fonction n'est possible que si le moteur est allumé. Pour activer le dégivrage du pare-brise, appuyez sur le bouton de dégivrage du pare-brise. Le voyant du bouton s'allume lorsque le dégivrage est sur ON. Le dispositif de dégivrage du pare-brise s'éteint automatiquement au bout de 20 minutes ou lorsque vous coupez le contact.
SYSTÈME DE COMMANDE MANUELLE DE LA CLIMATISATION (LE CAS ÉCHÉANT) ■ Type A
3. Bouton de sélection de MAX A/C* 4. Bouton de régulation de la température 5. Bouton de la climatisation* 6. Bouton de sélection de mode 7. Bouton de commande d’admission d’air * : le cas échéant

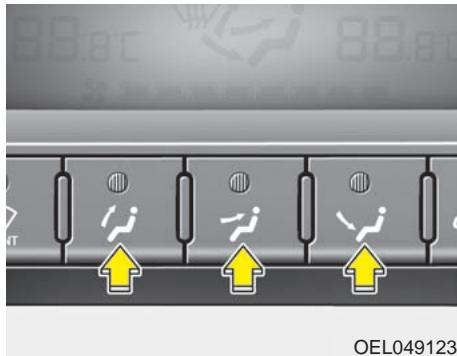

2. Réglez le mode sur la position souhaitée. Pour améliorer l'efficacité du chauffage et du refroidissement ; - Chauffage: - Refroidissement: 3. Réglez la commande de la température sur la position souhaitée. 4. Réglez la commande d’admission d’air en position air extérieur (frais). 5. Réglez la commande de vitesse du ventilateur sur la vitesse désirée. 6. Pour activer la climatisation (le cas échéant), il vous suffit de l’allumer.
Si vous appuyez une fois sur le bouton, le voyant du commutateur correspondant s'allume, si vous appuyez une seconde fois, le voyant s’éteint.
La majorité du flux d’air sort au niveau du pare-brise, avec une petite partie de l’air dirigée vers le dégivrage des fenêtres latérales.
Niveau dégivrage (A, D) La majorité du flux d'air est dirigée vers le pare-brise. Vous pouvez également sélectionner 2~3 modes simultanément pour obtenir le flux d’air désiré. - Mode visage ( ) + plancher ( Dans ce mode, les positions climatisation et air recyclé sont sélectionnées automatiquement.
Régulation de la température Le bouton de régulation de la température permet de contrôler la température de l’air provenant du système de ventilation. Pour modifier la température de l’air dans l’habitacle, tournez le bouton vers la droite pour obtenir de l’air chaud ou vers la gauche pour obtenir de l’air froid.
La commande d’entrée d'air permet de sélectionner la position d’air extérieur (frais) ou d’air recyclé. Pour modifier la position de la commande d’admission d’air, appuyez sur le bouton de commande.
✽ REMARQUE Une utilisation prolongée du chauffage en position air recyclé risque d’embuer le pare-brise et les vitres latérales et de provoquer une sensation de renfermé dans l’habitacle. De même, une utilisation prolongée de la climatisation avec le mode d’air recyclé sélectionné donnera une impression d’air sec dans l’habitacle.
• Le fonctionnement continu de la climatisation en position d’air recyclé peut entraîner une augmentation de l’humidité à l’intérieur du véhicule, susceptible d’embuer les vitres et de gêner votre vision. • Ne dormez pas dans un véhicule avec la climatisation ou le système de chauffage allumés. Vous encourriez de graves blessures, voire des blessures mortelles, provoquées par une chute du niveau d’oxygène et/ou de la température du corps. • Une fonctionnement continu de la climatisation en position d’air recyclé peut provoquer des somnolences ou des assoupissements et donc une perte de contrôle du véhicule. Réglez autant que possible la commande d’admission d’air en position d’air extérieur (frais) pendant que vous conduisez.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
Si vous tournez le bouton de régulation de la vitesse des ventilateurs sur «0», le ventilateur s’éteint.

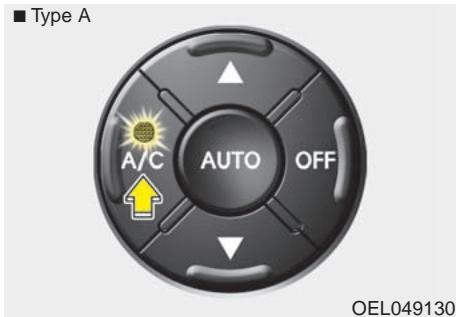

Appuyez sur le bouton A/C pour activer la climatisation (le voyant s’allume). Réappuyez sur le bouton pour couper la climatisation.
3. Réglez le régulateur de température sur la position souhaitée. 4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée. 5. Si vous souhaitez activer l’air sec, allumez la climatisation (le cas échéant). • Si le pare-brise est embué, réglez le système sur la position ou .
• Afin d’éviter que de la condensation se forme à l’intérieur du pare-brise, réglez la commande d’admission d’air sur la position air frais et la commande du ventilateur sur la vitesse souhaitée, allumez la climatisation puis positionnez le régulateur de température sur la température souhaitée.
Toutes les climatisations HYUNDAI fonctionnent avec du fluide frigorigène R-134a écologique qui respecte la couche d’ozone. 1. Démarrez le moteur. Appuyez sur le bouton de la climatisation. 2. Réglez le système sur la position ( ). 3. Réglez la commande d’arrivée d’air en position d’air extérieur ou en position d’air recyclé. 4. Réglez la commande de vitesse du ventilateur ainsi que le régulateur de température de manière à conserver un confort maximal. • Pour obtenir un refroidissement maximum, réglez la température sur la position extrême gauche (appuyez sur le bouton de sélection de position A/C MAX (si le véhicule en est équipé)), puis réglez le ventilateur sur la vitesse maximale.
• Avec la climatisation activée, surveillez de près la jauge de température lorsque vous conduisez en montée ou lorsque vous êtes au milieu d’un embouteillage par des températures extérieures élevées. Le fonctionnement de la climatisation peut entraîner une surchauffe du moteur. Si la jauge de température indique une surchauffe du moteur, vous pouvez continuer à utiliser le ventilateur. En revanche, coupez la climatisation. • Si vous ouvrez les fenêtres par temps humide, il se peut que des gouttelettes d’eau se forment à l’intérieur du véhicule avec la climatisation. Dans la mesure où une quantité importante de gouttelettes d’eau peut endommager l’installation électrique, il est recommandé d’utiliser la climatisation avec les vitres fermées.
• Pour réduire l’humidité à l’intérieur des vitres par temps pluvieux ou humide, faites baisser l’humidité à l’intérieur du véhicule en activant la climatisation. • Lorsque la climatisation est activée, il se peut que vous constatiez occasionnellement un lé ger changement de régime moteur car le compresseur de climatisation fonctionne par cycle. Il s’agit d’une situation normale. • Utilisez la climatisation tous les mois, ne serait-ce que quelques minutes, afin de garantir un fonctionnement optimal du système.
• Pour obtenir un refroidissement maximal, activez la climatisation en position air recyclé. Toutefois, un fonctionnement prolongé dans cette configuration peut donner une impression de renfermé à l’intérieur du véhicule. • Lors du refroidissement, vous pouvez parfois percevoir un flux d'air humide. Ceci est dû à la rapidité du refroidissement et à l'entrée d'air humide. Il s'agit d'un phénomène tout à fait normal.
(le cas échéant) Le filtre à air de la climatisation installé derrière la boîte à gants filtre la poussière et les autres polluants qui proviennent de l’extérieur et pénètrent dans le véhicule via le système de chauffage et de climatisation. Au bout d’un certain temps, l’accumulation de poussière ou d’autres polluants dans le filtre peut réduire le flux d’air provenant des ventilateurs. Aussi, l’humidité se forme plus facilement à l’intérieur du pare-brise, même lorsque la position d’air extérieur (frais) est sélectionnée. Si cela se produit, demandez à un concessionnaire HYUNDAI agréé de changer le filtre à air du système de climatisation.
✽ REMARQUE • Pour le remplacement du filtre, se conformer au programme d'entretien. Si le véhicule roule sur des routes poussiéreuses ou accidentées, il est nécessaire de faire inspecter et de changer le filtre du climatiseur plus fréquemment. • Si le flux d’air diminue soudainement, faites contrôler le système par un concessionnaire HYUNDAI agréé.
Un faible niveau de fluide frigorigène provoque une baisse de rendement de la climatisation. Ne versez pas trop de fluide frigorigène dans le réservoir : cela aurait également un effet néfaste sur le fonctionnement de la climatisation. Si vous constatez des dysfonctionnements au niveau de la climatisation, faites inspecter le système par un concessionnaire HYUNDAI agréé.
En effet, en intervenant de manière inappropriée sur le système de climatisation, vous risqueriez de graves blessures.

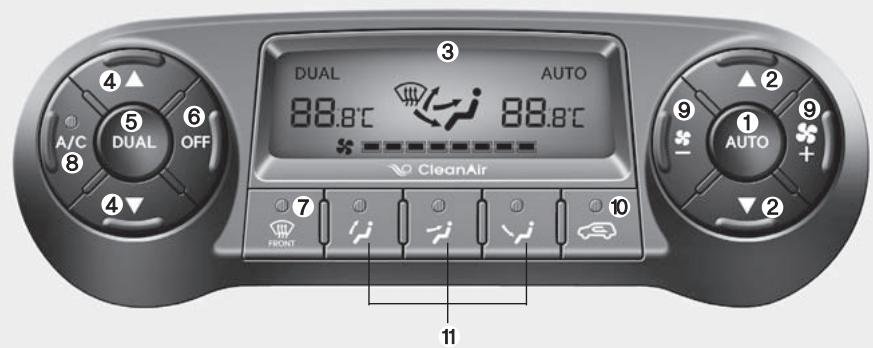

6. Bouton de OFF 7. Bouton de dégivrage du pare-brise avant 8. Bouton de la climatisation* 9. Bouton de réglage de la vitesse du ventilateur 10. Bouton de commande d'admission d'air 11. Bouton de sélection du mode * : le cas échéant

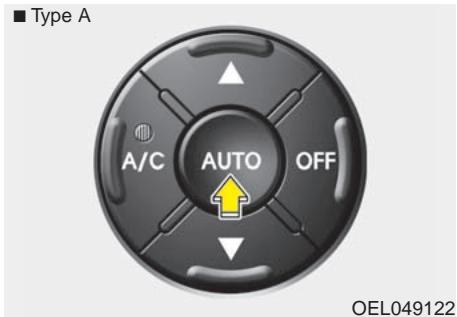

3. Pour désactiver le mode automatique, appuyez sur l'un des boutons suivants : • Bouton de sélection du mode • Bouton de dégivrage du pare-brise • Bouton de réglage de la vitesse du ventilateur La fonction sélectionnée sera commandée manuellement alors que les autres fonctions sont automatiques.
Pour activer la climatisation automatique, il vous suffit de sélectionner la température souhaitée.
1. Démarrez le moteur. 2. Réglez le mode sur la position souhaitée. Pour améliorer l'efficacité du chauffage et du refroidissement ; - Chauffage : - Refroidissement : 3. Réglez le régulateur de température sur la position souhaitée. 4. Réglez la commande d’admission d’air en position air extérieur (frais). 5. Réglez la commande de vitesse du ventilateur sur la vitesse désirée. 6. Pour activer la climatisation, il vous suffit de l’allumer. Pour passer en mode de commande entièrement automatique du système, appuyez sur le bouton AUTO.
« Système de commande manuel de la climatisation ». Si vous appuyez une fois sur le bouton, le voyant du commutateur correspondant s'allume, si vous appuyez une seconde fois, le voyant s’éteint.
Niveau dégivrage (A, D) La majorité du flux d'air est dirigée vers le pare-brise. Vous pouvez également sélectionner 2~3 modes simultanément pour obtenir le flux d’air désiré. - Mode visage ( ) + plancher ( • le ventilateur est réglé sur la vitesse maximale. Pour désactiver le mode dégivrage MAX, appuyez soit sur le bouton de mode, soit à nouveau sur le bouton dégivrage MAX, soit sur le bouton AUTO.

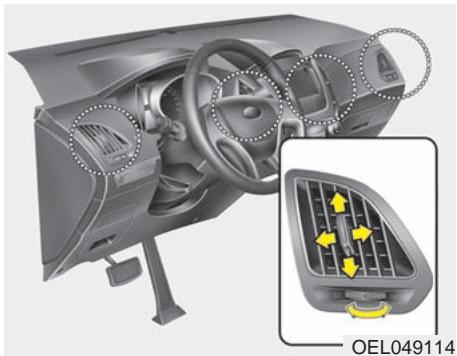

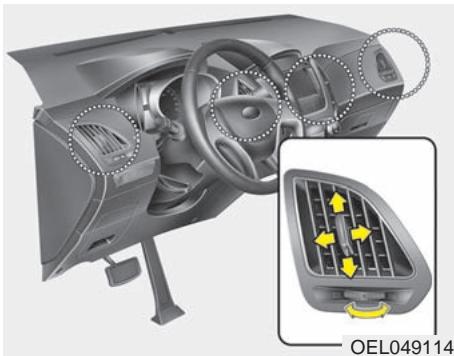

Les ouïes bouches d’air peuvent être ouvertes ou fermées indépendamment à l’aide de la molette horizontale. Vous pouvez également régler la direction de l’air provenant de ces bouches en utilisant le levier de commande des bouches d’air (voir illustration).
2. Utilisez la commande de contrôle de température côté conducteur pour régler la température de ce côté. Utilisez la commande de contrôle de température côté passager régler la température de ce côté.

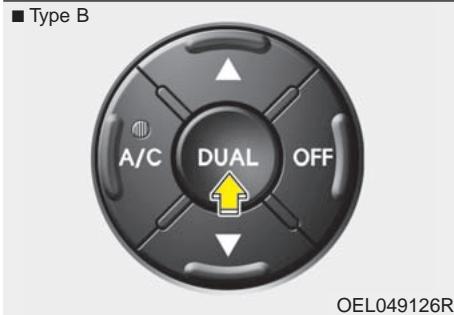

1. Rappuyez sur le bouton DUAL pour désactiver le mode DUAL. La température côté passager est réglée au même niveau que la température côté conducteur. 2. Activez le bouton de réglage de la température côté conducteur. La température côtés passager et conducteur sera réglée à la même valeur. OEL049128
(le cas échéant) Vous pouvez passer des degrés Celsius aux degrés Fahrenheit et inversement de la manière suivante : Appuyez sur le bouton OFF et en même temps sur AUTO pendant 3 secondes ou plus. L’affichage passe du Centigrade au Fahrenheit, ou du Fahrenheit au Centigrade. Si la batterie a été déchargée ou déconnectée, la valeur affichée par défaut est le degré Celsius.
Elle permet de sélectionner la position air extérieur (frais) ou air recyclé. Pour modifier la position de la commande d’admission d’air, appuyez sur le bouton de commande.
En sélectionnant la position air extérieur (frais), l’air entre dans le véhicule depuis l’extérieur et est chauffé ou refroidi suivant la fonction sélectionnée.
Réglez autant que possible la commande d’admission d’air en position d’air extérieur (frais) pendant que vous conduisez.
Pour arrêter le régulateur de vitesse du ventilateur, appuyez sur le bouton OFF du ventilateur avant.

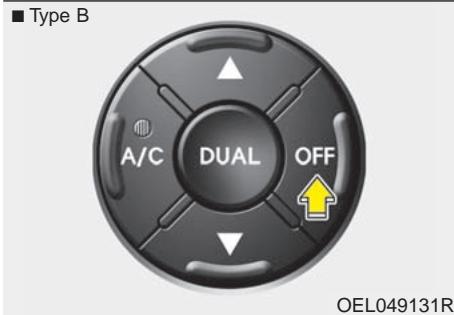

Mode OFF Appuyez sur le bouton OFF pour couper la commande du système de climatisation avant. Vous pouvez cependant toujours utiliser les boutons d'admission d'air tant que le commutateur du contact est en position ON.
Par temps très humide, n'utilisez pas la position pendant activation du refroidissement. La différence entre la température de l'air extérieur et celle du pare-brise pourrait embuer la surface extérieure du pare-brise et entraîner une perte de visibilité. Dans ce cas, réglez la sélection du mode sur la position et la commande de vitesse de ventilation sur la vitesse inférieure.
• Si vous souhaitez de l’air chaud au niveau du plancher pendant le dégivrage ou du désembuage, sélectionnez la position plancher dégivrage. • Avant de conduire, retirez toute la neige et la glace du pare-brise, de la lunette arrière, des rétroviseurs extérieurs ainsi que des vitres latérales. • Retirez toute la neige et la glace du capot et de l’entrée d’air au niveau de la grille du capot afin d’améliorer le rendement du chauffage et du dégivrage et de réduire la probabilité de formation de buée sur l’intérieur du pare-brise.
1. Réglez la vitesse de ventilation sur la position souhaitée.
Si la position d'air extérieur (frais) et/ou la climatisation (le cas échéant) ne sont pas sélectionnées automatiquement, appuyez manuellement sur le bouton correspondant.
2. Réglez la température sur la position la plus chaude.

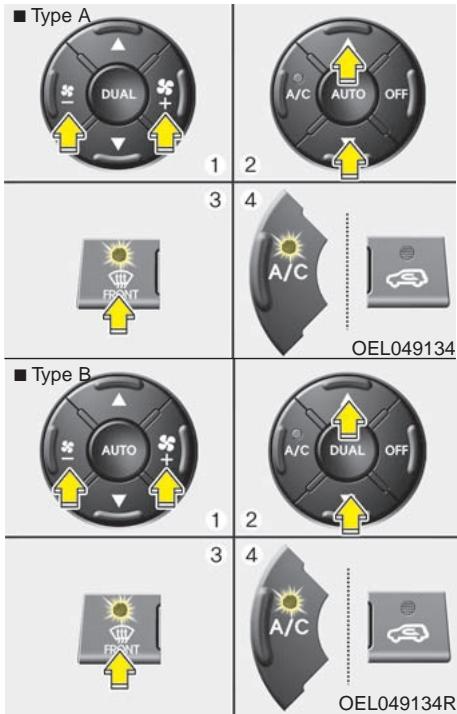

1. Réglez la vitesse de ventilation sur la position souhaitée.

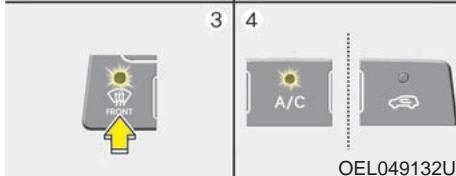

3. Appuyez sur le bouton de dégivrage ( ). 4. La climatisation s’allumera en fonction de la température ambiante détectée, la position air extérieur (frais) sera sélectionnée automatiquement. Si la climatisation n'est pas sélectionnée automatiquement, réglez manuellement le bouton correspondant. Si la position est sélectionnée, la vitesse de ventilation minimale est automatiquement abandonnée en faveur de la vitesse de ventilation maximale.
2. Réglez la température sur la position la plus chaude (HI).
( ). 4. La climatisation s’allumera en fonction de la température ambiante détectée et la position air extérieur (frais) sera sélectionnée automatiquement.
• Veillez à toujours conserver l’espace de rangement fermé pendant que vous conduisez. Limitez le nombre d’objets rangés afin de pouvoir fermer l’espace de rangement correctement.
- Matériaux inflammables Ne conservez pas de briquets, de bouteilles de propane ni d’autres matériaux inflammables/explosifs dans le véhicule. Ces objets pourraient s’enflammer et/ou exploser si le véhicule est exposé à des températures élevées pendant des périodes prolongées. Pour ouvrir la console centrale de rangement , tirez sur le levier.
Une clé permet de verrouiller et de déverrouiller la boîte à gants. (le cas échéant) Tirez sur la poignée pour ouvrir automatiquement la boîte à gants. Fermez la boîte à gants après utilisation.
✽ REMARQUE Si des objets placés dans la glacière obstruent l'évent, l'efficacité de refroidissement de la glacière sera réduite.
(1) de l'évent installé dans le coffre à gants sur la position ouverte. 3. Lorsque vous n'utilisez pas la glacière, glissez le levier (1) vers sa position fermée.
• N'ouvrez pas la console de lunettes de soleil pendant que le véhicule roule. Le rétroviseur intérieur du véhicule peut être bloqué par une console de lunettes de soleil ouverte.
Ne maintenez pas l'allume-cigare enfoncé. Cela risque d'endommager l'élément chauffant et de provoquer un début d'incendie. Si vous devez remplacer l’allume-cigare, utilisez uniquement une pièce de rechange HYUNDAI ou une pièce équivalente homologuée.
HYUNDAI dans la prise correspondante. Ne branchez pas d’autres accessoires (rasoirs, aspirateurs portatifs et cafetières par exemple), vous risqueriez d’endommager la prise ou de provoquer une panne électrique.
• N’utilisez pas les cendriers du véhicule comme des poubelles. • En mettant une cigarette ou une allumette encore allumée dans le cendrier avec d’autres matériaux combustibles, vous risquez de provoquer un début d’incendie.
Pour utiliser le miroir de courtoisie, tirez le pare-soleil vers le bas puis soulevez la protection du miroir (3). (le cas échéant) Pour utiliser le miroir de courtoisie, tirez le pare-soleil vers le bas puis soulevez la protection du miroir (4). Appuyez sur le commutateur pour allumer ou éteindre la lumière. (le cas échéant) • : La lumière s'allume. • O : La lumière s'éteint. Le porte-ticket (5) est conçu pour accueillir les tickets de péage. (le cas échéant)
électriques du véhicule. Ces dispositifs doivent consommer moins de 10 ampères pendant que le moteur tourne.
• Utilisez uniquement des accessoires électriques 12V ayant une capacité électrique inférieure à 10A. • Réglez la climatisation ou le chauffage sur le niveau minimum lorsque vous vous servez d’une prise de courant. • Refermez la protection lorsque vous n’utilisez pas la prise. • Certains dispositifs électroniques peuvent causer des interférence électroniques lorsqu’ils sont branchés dans la prise de courant d’un véhicule. Ces dispositifs peuvent entraîner une quantité trop importante d’audio statique ainsi que des dysfonctionnements dans d’autres systèmes ou dispositifs électroniques utilisés dans votre véhicule.

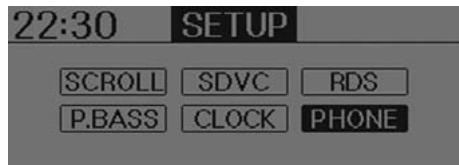

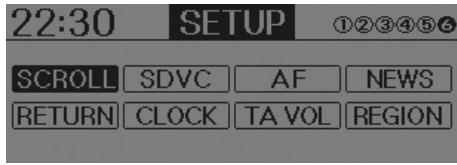

1. Appuyez sur le bouton [SETUP] jusqu'à ce que l'horloge affichée clignote. 2. Réglez l'horloge en tournant la molette (1) et en appuyant dessus.
(broche, etc.) dans une prise de courant et ne la touchez pas avec les mains mouillées. Vous pourriez recevoir un choc électrique.
Lorsque le contacteur d’allumage est en position ACC ou ON, les boutons de l’horloge fonctionnent de la manière suivante :
1. Appuyez sur le bouton [SETUP]. 2. Sélectionnez le mode [CLOCK] en tournant la molette (1) et en appuyant dessus. 3. Réglez l'horloge en tournant la molette (1) et en appuyant dessus.

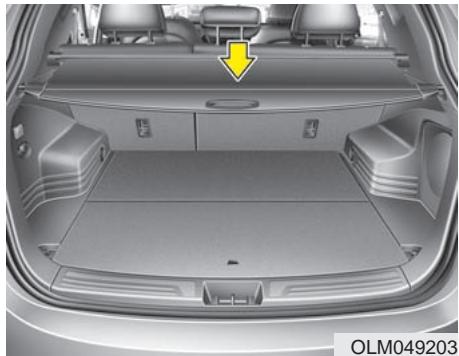

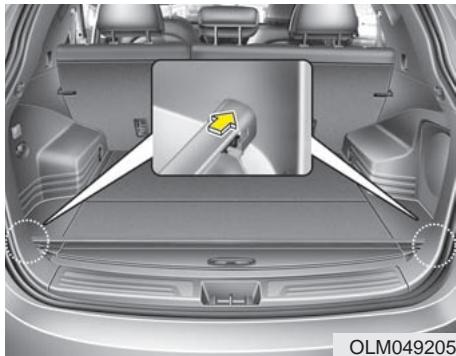

(le cas échéant) Pour éviter que les objets dans le coffre ne se déplacent, vous pouvez utiliser les 4 attaches situées dans le coffre afin d’installer le filet à bagages. Si vous avez besoin d’un filet de rangement, rendez-vous chez votre concessionnaire HYUNDAI agréé.
à voyager dans le coffre. Il est conçu pour le transport des bagages uniquement. • Veillez à préserver l’équilibre des poids dans le véhicule en plaçant le poids le plus possible à l’avant.

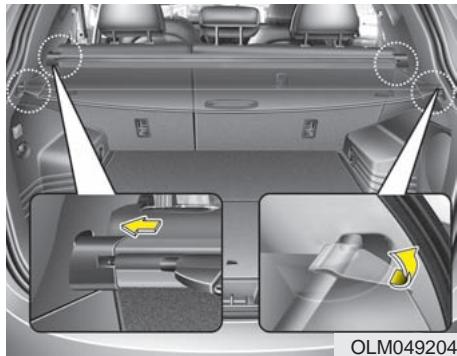

Évitez de poser des bagages sur l’écran de sécurité du coffre, vous risquez de endommager ou de le déformer.
Si le véhicule est équipé d’une galerie, vous pouvez charger des objets sur le toit du véhicule.
• Concernant le poids maximum que peut contenir une galerie de toit, respectez les spécifications suivantes. Répartissez de manière aussi homogène que possible et fixez fermement la charge sur la galerie de toit. TOIT GALERIE
à un tonneau. (Suite)
• Pensez à retirer l’antenne avant de passer votre voiture dans un centre de lavage automatique ou elle risquerait d’être endommagée. • Quand vous réinstallez l’antenne, vous devez la serrer au maximum et bien la placer en position verticale afin de garantir une réception optimale, excepté lorsque le véhicule est stationné ou que la galerie de toit est chargée. • Si vous transportez des objets sur la galerie, ne placez pas la charge près du poteau de l’antenne afin de garantir une réception optimale.
Mode CDC Fonctionne comme le bouton DISC UP/DOWN. En appuyant sur le bouton SEEK pendant 0,8 seconde ou plus, vous activerez les fonctions suivantes dans chaque mode.
Appuyez sur le bouton pour sélectionner Radio ou CD (Compact Disc). MUTE (Silence) (4) • Appuyez sur le bouton MUTE (SILENCE) pour désactiver le son. • Appuyez sur le bouton MUTE (SILENCE) à nouveau pour activer le son.

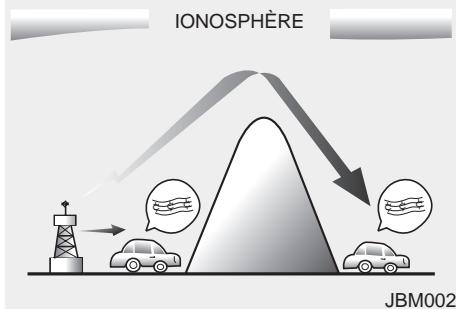

En effet, les ondes radio AM (MW, LW) sont émises à des fréquences basses. Ces ondes radio basse fréquence peuvent épouser la courbure de la terre au lieu de se propager en ligne droite dans l’atmosphère. De plus, elles contournent les obstacles offrant ainsi une meilleure couverture des signaux.
éloignez de la station de radiodiffusion, le signal capté s’affaiblit et le son commence à diminuer. Nous vous recommandons alors de choisir une station plus puissante. • Grésillements/Parasites - Des signaux FM faibles ou des obstacles importants entre l’émetteur et votre autoradio peuvent perturber le signal entraînant des grésillements ou des parasites. La diminution du niveau des aigus peut atténuer cet effet jusqu’à la disparition des perturbations.
Le cas échéant, choisissez une autre station dont le signal est plus puissant. • Annulation par trajets multiples - Les signaux radio émis dans plusieurs directions risquent de créer des distorsions ou des grésillements à cause d’un signal direct et réfléchi émis par la même station ou des signaux émis par deux stations présentant des fréquences proches. Le cas échéant, choisissez une autre station jusqu’au retour à la normale.
AVERTISSEMENT Il est interdit d’utiliser un téléphone cellulaire en conduisant. Vous devez vous arrêter dans un lieu adapté pour téléphoner.
élevée, ouvrez les fenêtres pour l’aérer avant d’utiliser votre système audio. • Toute copie et utilisation de fichiers MP3/WMA/AAC/WAVE sans autorisation est illégale. Utilisez des CD créés de façon légale. • N’utilisez pas d’agents volatiles tels que le benzène ou des diluants, de nettoyants standard et de produits diffuseurs antistatiques conçus pour des disques analogues. • Pour éviter d’endommager la surface des disques, tenez-les par les bords ou par l’orifice central uniquement. • Nettoyez la surface du disque du centre vers les bords avec un chiffon doux avant de le lire. • N’endommagez pas la surface du disque et ne collez pas de bandes adhésives ou d’étiquettes dessus.
• Rangez les CD dans leurs boîtiers pour éviter de les rayer ou de les salir. • Certains disques (de type CD-R/CDRW) peuvent ne pas fonctionner correctement en fonction du fabricant ou des méthodes de conception et de gravage utilisées. Le cas échéant, si vous continuez à les utiliser, vous risquez d’endommager le système audio de votre voiture.
5. Bouton de présélection 6. Bouton AST(AUTO STORE) 7. Bouton SETUP 8. Bouton de réglage de la qualité du son et de sélection manuelle des stations 9. Bouton DISP(DARK) 10. Bouton de sélection TA 11. Bouton PTY(FOLDER) (PTE (DOSSIER)) • Appuyez sur ce bouton pour allumer ou éteindre le système audio. (modèle européen uniquement) • Selon le modèle, si le contacteur d'allumage n'est pas positionné sur ACC (Régulateur de vitesse) ou ON, l'avertissement " Battery Discharge " (Batterie déchargée) apparaît sur l'écran LCD 10 secondes après l'allumage. Il disparaît au bout d'une heure. • Pour régler le volume du système audio du véhicule, tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse des aiguilles d'une montre pour diminuer le volume.
Appuyez sur les boutons [1]~[6] moins de 0,8 seconde pour lire la station mémorisée correspondante. Appuyez sur le bouton de présélection pendant au moins 0,8 seconde pour mémoriser la station en cours sur le bouton correspondant (un signal sonore vous avertit que la station est mémorisée).
❈ Selon les modèles, l'ordre peut différer (AM1 ➟ AMA). ], la fréquence de bande augmente pour sélectionner automatiquement une station. Si aucune station n'est détectée, le balayage s'arrête à la station précédente.
Appuyez sur ce bouton pour sélectionner et mémoriser automatiquement sur les boutons PRESET (1~6) les stations bénéficiant de la meilleure qualité de réception. L'autoradio diffuse la station mémorisée pour PRESET1. Si aucune station n'est mémorisée après avoir appuyé sur ce bouton AST, l'autoradio diffuse la station précédente. • Sur certains modèles, cette commande permet d'enregistrer uniquement dans la mémoire préenregistrée (1 à 6) du mode FMA ou AMA.
Si aucune action n'est effectuée dans les 5 secondes qui suivent l'appui sur ce bouton, le système revient au mode lecture. Dans le mode SETUP, vous pouvez vous déplacer entre les éléments à l'aide des fonctions gauche, droite et PUSH (POUSSER) de la molette [de réglage]. La configuration est effectuée dans l'ordre suivant : • MODELE EROUPE (CDP)
à l'aide de la molette de réglage de la qualité du son. • SDVC (Speed Dependent Volume Control - Variation du volume selon la vitesse) Cette fonction permet d'adapter automatiquement le volume à la vitesse du véhicule. Elle peut être activée ou désactivée à l'aide de la molette de réglage de la qualité du son.
Sélectionnez cet élément pour activer ou désactiver la fonction AF (Fréquence alternée). • NEWS (l'indication NEWS MENU est accessible via le MENU RDS) Permet d'activer ou de désactiver la fonction automatique de réception NEWS (informations). • REGION (l'indication REGION MENU est accessible via le MENU RDS) Permet de sélectionner l'utilisation ou non du code RÉGIONAL une fois que la radio détermine la condition de saut AF. Si l'option AUTO est sélectionnée, la condition de saut AF est déterminée automatiquement via le statut de réception PI. • TA VOL (l'indication TA VOL MENU est accessible via le MENU RDS) Permet de régler le volume des annonces relatives à la circulation. ❈ MENU RDS : Le MENU RDS comprend consécutivement les fonctions AF/ NEWS/ REGION/ TA VOL MENU.

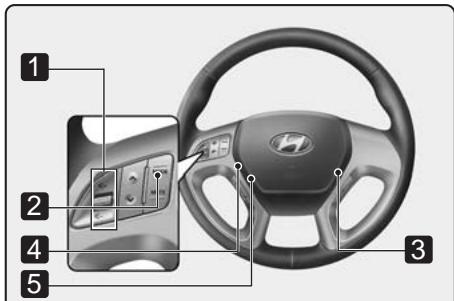

" UTILISATION DU TÉLÉPHONE BLUETOOTH " pour des informations détaillées. • HORLOGE Appuyez sur le bouton [SETUP]. Utilisez la commande du volume pour régler l'horloge dans l'ordre suivant : HORLOGE. ENTRÉE. Heure ou minute. Réglez l'heure, puis appuyez sur le bouton [ENTRÉE] pour la fixer. Procédez de la même manière pour régler les minutes et appuyez sur le bouton [ENTRÉE] pour terminer et quitter le mode de réglage de l'horloge. Une pression sur le bouton [SETUP] alors que l'écran est DÉSACTIVÉ permet à l'utilisateur d'apporter immédiatement des modifications à l'horloge.
Tournez ce bouton tout en écoutant une station de radio pour régler manuellement la fréquence. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la fréquence et dans le sens inverse pour diminuer la fréquence. Une pression sur le bouton TUNE permet de passer aux modes BASS (BASSES), MIDDLE (INTERMEDIAIRES), TREBLE (AIGUES), FADER (EQUILIBREUR) et BALANCE. Le mode sélectionné est affiché à l'écran. Après avoir sélectionné chaque mode, tournez le bouton de commande Audio dans le sens des aiguilles d'une montre ou dans le sens inverse. Commande BASS (BASSES) Pour augmenter les basses, tournez le bouton dans le sens des aiguilles d'une montre et pour les réduire, tournez-le dans le sens inverse des aiguilles d'une montre.
Commande TREBBLE (AIGUS) Pour augmenter les aigus, tournez le bouton dans le sens des aiguilles d'une montre et pour les réduire, tournez-le dans le sens inverse.
(le volume du haut-parleur gauche diminue). Pour amplifier le volume du haut-parleur gauche, tournez le bouton de commande dans le sens inverse des aiguilles d'une montre (le volume du haut-parleur droit diminue).
(PTE (DOSSIER)) • Permet de se déplacer dans [ • Permet de se déplacer dans [PTY (FOLDER) ]lors de la recherche d'un type de programme via la fonction RDS.
ACC ou ON mais que l'autoradio est éteint, ce dernier se met automatiquement en marche dès que le CD est inséré. Ce lecteur de disque compact lit uniquement les CD 12 cm. Si vous insérez un VCD ou un CD de données, le message " Reading Error " apparaît et le disque est éjecté.
• CD audio : Disc Title ➟ Disc Artist ➟ Track Title ➟ Track Artist ➟ Total également avec le contact en position off. • ALL EJECT(CDC uniquement) Appuyez sur ce bouton pendant plus de 0,8 seconde pour éjecter tous les CD à l'intérieur du changeur CD, dans leur ordre de placement.
• Appuyez sur le bouton [ SEEK (TRACK)] pendant moins de 0,8 seconde pour lire la piste en cours à partir du début. • Appuyez sur le bouton [ SEEK (TRACK)] pendant moins de 0,8 seconde et appuyez à nouveau dans la seconde qui suit pour lire la piste précédente. • Appuyez sur le bouton [ SEEK (TRACK)] pendant au moins 0,8 seconde pour effectuer un retour rapide dans la piste en cours. • Appuyez sur le bouton [SEEK (TRACK)] ] pendant moins de 0,8 seconde pour lire la piste suivante. • Appuyez sur le bouton [SEEK (TRACK)] ] pendant au moins 0,8 secondes pour effectuer une avance rapide dans la piste en cours.
Tous les fichiers d'un même CD sont lus dans un ordre aléatoire.
PTY(FOLDER)] sélectionné et affiche la première piste du dossier. Appuyez sur le bouton TUNE/ENTER pour passer au dossier affiché. Le lecteur lira la première piste du dossier. • Navigue dans le dossier parent du bouton [PTY(FOLDER) ] et affiche la première piste du dossier. Appuyez sur le bouton TUNE/ENTER pour passer au dossier affiché.
(lecteur CD uniquement) : Seuls les fichiers d'un dossier sont lus de manière répétée. • ALL RPT(REPETITION GLOBALE) (CD AUDIO seulement) : seuls les fichiers figurant sur un DISQUE sont relus de manière répétitive. Pour afficher les pistes suivant la piste en cours, tournez ce bouton dans le sens des aiguilles d'une montre. Pour afficher les pistes précédant la piste en cours, tournez ce bouton dans le sens inverse des aiguilles d'une montre. Appuyez sur ce bouton pour passer à la piste sélectionnée et la lire.
• Le bouton de changement de disque [ DISC] permet de passer au disque précédent. • Le bouton de changement de disque [DISC ] permet de passer au disque suivant.
USB ne fonctionnent pas comme les dispositifs ESA). • Si vous démarrez ou arrêtez votre véhicule alors que le dispositif externe USB est raccordé, ce dernier risque de ne pas fonctionner. (Suite)
• Il risque de ne pas lire les fichiers MP3 et WMA non authentiques. 1) Il peut lire uniquement les fichiers MP3 dont le taux de compression est compris entre 8Kbps et 320Kbps. 2) Il peut lire uniquement les fichiers de musique WMA dont le taux de compression est compris entre 8Kbps et 320Kbps. • Faites attention à l'électricité statique lorsque vous connectez ou que vous déconnectez un dispositif externe USB. • Les lecteurs MP3 encodés ne sont pas reconnus. • Si le dispositif externe USB, il se peut qu’il ne soit pas reconnu. • Seuls les dispositifs USB externes dont les paramètres byte VHAPTTL et secteur sont 512BYTE et 2048BYTE sont reconnus. • Seuls les dispositifs USB de type FAT 12/16/32 sont reconnus. (Suite) • Si vous branchez et débranchez de manière répétée le dispositif USB, vous risquez de l’endommager. • Il se peut que le dispositif USB émette un bruit anormal lorsque vous le branchez ou que vous le débranchez. • Si vous débranchez le dispositif externe USB alors qu’il est en mode lecture, vous risquez de l’endommager. Branchez le dispositif externe USB uniquement lorsque le moteur est coupé et que le dispositif USB n’est pas en mode lecture. • Selon le type et la capacité du dispositif externe USB et le type des fichiers stockés dans le dispositif, la reconnaissance du dispositif peut prendre quelques minutes (cela n’est pas un signe de dysfonctionnement). (Suite)
• Si vous utilisez des dispositifs tels que des hubs USB achetés séparément, il se peut que le système ne les reconnaisse pas. Reliez le dispositif USB directement au port multimédia de votre véhicule. • Si un périphérique USB est divisé par unités logiques, seuls les fichiers musicaux situés sur l'unité avec le plus haut niveau de priorité sont reconnus par l'autoradio. • Il se peut que les périphériques comme les lecteurs MP3 / les téléphones portables / les appareils photo numériques qui ne sont pas reconnus par la norme USB I/F ne soient pas non plus reconnus par l'autoradio. (Suite)
• Il se peut que les périphériques USB autres que les articles standard (PERIPHERIQUE USB A PROTECTION METALLIQUE) ne soient pas reconnus. • Il se peut qu'un lecteur de mémoire flash USB (tel que CF, SD, microSD, etc.) ou des périphériques externes de type HDD ne soient pas reconnus. • Les fichiers musicaux protégés par DRM (gestion des droits numériques) ne sont pas reconnus. • Les données stockées dans la mémoire USB peuvent être perdues lors de la lecture des fichiers sur l'autoradio. Il est recommandé de sauvegarder vos données importantes sur un lecteur personnel. (Suite)
'RDM' et pendant plus de 0,8 seconde pour activer le mode 'ALL RDM'. • RDM : Seuls les fichiers/pistes au sein d'un dossier sont lus dans un ordre aléatoire. • ALL RDM(A.RDM) : Tous les fichiers au sein d'une même mémoire USB sont lus dans un ordre aléatoire.
3 secondes et l'autoradio retourne au mode précédent.
• Appuyez sur le bouton [SEEK(TRACK) ] pendant moins de 0,8 seconde pour lire la piste en cours à partir du début. Appuyez sur ce bouton pendant moins de 0,8 seconde et appuyez à nouveau dessus dans la seconde pour lire la piste précédente. Pour faire un retour rapide, appuyez sur le bouton pendant plus de 0,8 seconde. • Appuyez sur le bouton [ SEEK (TRACK)] pendant moins de 0,8 seconde pour passer à la piste suivante. Appuyez sur ce bouton pendant plus de 0,8 seconde pour faire une avance rapide.
'RPT' et pendant plus de 0,8 seconde pour activer le mode 'FLD RPT'. • RPT : Seul un fichier est lu de manière répétée. • FOLDER RPT : Seuls les fichiers au sein d'un dossier sont lus de manière répétée.
• Passe au sous-dossier du bouton [ PTY(FOLDER)] au sein du dossier en cours de lecture et affiche la première piste du dossier. Appuyez sur le bouton TUNE/ENTER pour passer au dossier affiché. Le lecteur lira la première piste du dossier. • Passe au dossier principal du bouton [PTY(FOLDER) ] et affiche la première piste du dossier. Appuyez sur le bouton TUNE/ENTER pour passer au dossier affiché.
Appuyez sur ce bouton pour passer à la piste sélectionnée et la lire.

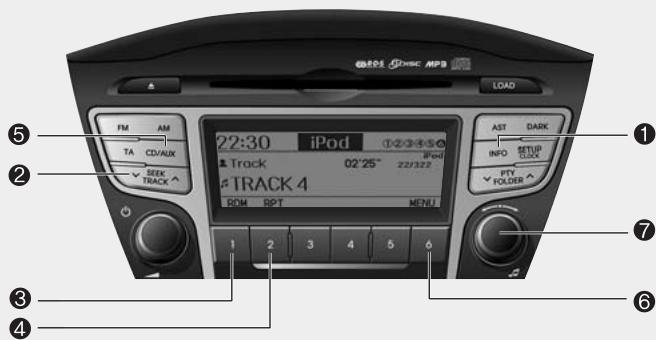

iPod® est une marque déposée de Apple Inc.
• Appuyez sur le bouton [ SEEK (TRACK)] pendant moins de 0,8 seconde pour lire la piste en cours à partir du début. Appuyez sur ce bouton pendant moins de 0,8 seconde et appuyez à nouveau dessus dans la seconde pour lire la piste précédente. Pour faire un retour rapide, appuyez sur le bouton pendant au moins 0,8 seconde. • Appuyez sur le bouton [SEEK(TRACK) ] pendant moins de 0,8 seconde pour passer à la piste suivante. Appuyez sur ce bouton pendant plus de 0,8 seconde pour faire une avance rapide.
0,8 seconde pour activer ou désactiver la lecture aléatoire des pistes de la catégorie en cours. Appuyez sur le bouton pendant plus de 0,8 seconde pour activer la lecture aléatoire de toutes les pistes de l'iPod. Appuyez à nouveau sur le bouton pour désactiver ce mode.
Si un iPod est branché, le système bascule du mode CD vers le mode iPod pour lire les fichiers musicaux enregistrés dans l'iPod. Si aucun CD ou dispositif auxiliaire n'est connecté, "NO Media" s'affiche pendant 3 secondes et l'autoradio retourne au mode précédent.
(catégorie) précédant la piste en cours (catégorie du même niveau), tournez ce bouton dans le sens inverse des aiguilles d'une montre. Pour écouter la piste affichée dans la catégorie de pistes, appuyez sur ce bouton et le lecteur passera à la piste sélectionnée.
✽ REMARQUE - Concernant l'utilisation d'un appareil iPod • Il se peut que certains modèles iPod ne prennent pas en charge le protocole de communication, auquel cas les fichiers ne pourront pas être lus. (modèles iPod pris en charge : Mini, 4G, Photo, Nano, 5G) • L'ordre de recherche ou de lecture des pistes dans l’iPod peut être différent de l'ordre du système audio. • Si l’iPod tombe en panne sans influence externe, réinitialisez-le. (Réinitialisation : reportez-vous au manuel de l’iPod) • Il se peut que l'iPod ne fonctionne pas normalement avec une batterie faible.
- Prendre en cas d'utilisation d'un iPod • Vous avez besoin du câble d'alimentation iPod pour pouvoir commander l’iPod avec les boutons du système audio. Le câble PC fourni par Apple peut provoquer des dysfonctionnements. Ne l'utilisez pas à l'intérieur du véhicule. • Lorsque vous branchez l'appareil à l'aide d'un câble iPod, enfoncez la prise au maximum afin d'assurer une communication optimale. • Lorsque vous réglez à la fois les effets sonores de l'iPod et du système audio, ils risquent de se chevaucher et donc de réduire ou de déformer la qualité du son. • Désactivez (éteignez) la fonction égaliseur de l'iPod lorsque vous réglez le volume du système audio et désactivez l'égaliseur du système audio lorsque vous utilisez celui de l'iPod. (Suite)

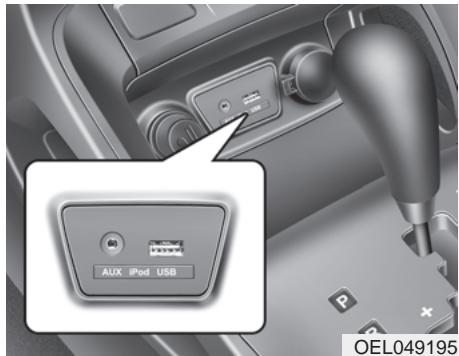

• Lorsque le câble iPod est branché, le système peut basculer en mode AUX même en l'absence de dispositif iPod, et risque de faire du bruit. Débranchez le câble iPod lorsque vous n'utilisez pas le dispositif iPod. • Lorsque le câble iPod n’est pas utilisé pour le système audio, il doit être débranché du périphérique iPod. Il est possible que l’affichage habituel de l’iPod ne soit pas respecté.

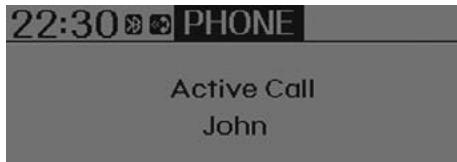

• Ce système audio prend en charge les fonctions mains libres et casque stéréo Bluetooth®. - Fonctions MAINS LIBRES : permet de passer et de recevoir des appels sans fil via la reconnaissance vocale. - Fonction CASQUE STÉRÉO : permet de lire des fichiers musicaux sur des téléphones portables (prenant en charge la fonction A2DP) sans fil.
Français Allemand • Certains téléphones ne sont pas entièrement compatibles avec ce système.
• N'utilisez pas un téléphone portable et ne réglez pas les paramètres Bluetooth® (par ex. raccordement d'un téléphone) pendant que vous conduisez. • Certains téléphones compatibles Bluetooth® peuvent ne pas être reconnus par le système ou ne pas être entièrement compatibles avec ce dernier. • Avant d'utiliser des fonctions Bluetooth® du système audio, reportez-vous au mode d'emploi de votre téléphone pour connaître les opérations Bluetooth® à effectuer côté téléphone. • Le téléphone doit être raccordé au système audio pour utiliser les fonctions Bluetooth®. • Vous ne pourrez pas utiliser la fonction mains libre lorsque votre téléphone (dans la voiture) se trouve hors de portée du réseau cellulaire (par ex. dans un tunnel, une région montagneuse, etc.) (Suite)
• Si le signal du téléphone portable est faible ou que le bruit à l'intérieur du véhicule est trop important, il peut être difficile d'entendre la voix de l'interlocuteur pendant un appel. • Ne posez pas le téléphone à proximité ou à l'intérieur d'objets métalliques. Les communications via le système Bluetooth® ou les stations du réseau cellulaire peuvent être perturbées. • Lorsqu'il est connecté via Bluetooth®, votre téléphone peut se décharger plus rapidement que d'habitude pour les opérations Bluetooth® supplémentaires. • Certains téléphones portables ou autres périphériques peuvent provoquer des interférences ou un dysfonctionnement du système audio. Dans ce cas, il suffit parfois de ranger l'appareil dans un lieu différent pour résoudre le problème.
- Activation par le bouton Le système de reconnaissance vocale est actif lorsque vous appuyez sur le bouton et entendez un bip sonore. - Écoute active Le système de reconnaissance vocale reste actif pendant une certaine période lorsqu'il a demandé la réponse d'un client.

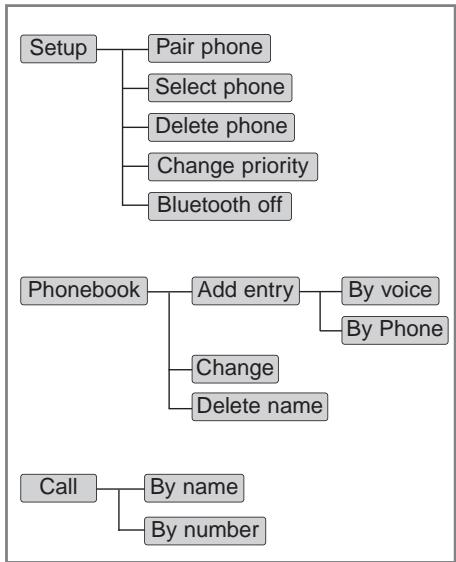

L'arborescence des menus identifie les fonctions de reconnaissance vocale Bluetooth® disponibles. Setup
- Conservez l'intérieur du véhicule aussi silencieux que possible. Fermez la vitre pour éliminer le bruit ambiant (bruit de la circulation, vibrations, etc.), susceptible de perturber la reconnaissance de la commande vocale. - Prononcez une commande dans les 5 secondes suivant le bip sonore. Dans le cas contraire, la commande ne sera pas reçue correctement. - Parlez d'une voix naturelle, sans pause entre les mots.
Appuyez sur le bouton situé sur le volant pour activer la reconnaissance vocale.
- Par opération manuelle : 1) Appuyez sur la molette TUNE pour
(voir la section " Suppression de téléphone ") ou si les informations relatives au véhicule sont supprimées du téléphone.
2. Prononcez " Set Up ". - Le système répond par les commandes disponibles. - Pour sauter le message d'information, appuyez une nouvelle fois, puis vous entendez un bip. 3. Prononcez " Pair Phone ". 4. Passez à l'étape suivante. 5. Prononcez le nom de votre téléphone quand vous y êtes invité. - Utilisez n'importe quel nom pour décrire votre téléphone de manière unique. - Utilisez votre nom complet pour l'étiquette vocale. - N'utilisez pas de surnom ou d'abréviation pour la commande vocale. 6. Le système Bluetooth® répète le nom que vous avez prononcé. 7. Dites " Yes " pour confirmer. 8. Le système audio affiche " searching --- passkey 0000 " (Recherche -----Clé de passe 0000) et vous demande de lancer la procédure de raccordement à partir du téléphone.
Bluetooth®. Tentez ensuite de le raccorder à votre téléphone. 10. Une fois le raccordement effectué, votre téléphone commence à transférer la liste des numéros de téléphone/contacts sur le système audio. - Ce processus peut durer de quelques minutes à plus de 10 minutes, selon le modèle de téléphone et le nombre d'entrées de la liste des numéros de téléphone/contacts. 11. Par opération manuelle : - Sélectionnez " PAIR " dans le menu PHONE, puis passez à l'étape 5
• Tant que le système audio n'affiche pas " Transfer Complete " (Transfert terminé), la fonction mains libres de Bluetooth® peut ne pas être entièrement opérationnelle. • Si le téléphone est raccordé à deux ou plusieurs véhicules du même modèle, certains téléphones peuvent ne pas gérer correctement les périphériques Bluetooth® de ce nom. Dans ce cas, il faudra peutêtre modifier le nom affiché sur votre téléphone. Par exemple, si le nom du véhicule est HMC, vous devrez peut-être modifier le nom HMC affiché sur votre téléphone. Reportez-vous au mode d'emploi du téléphone ou contactez votre fournisseur de téléphonie portable ou le fabricant du téléphone pour obtenir plus d'instructions.
Lorsque le système Bluetooth® est activé, le téléphone utilisé précédemment est automatiquement sélectionné et reconnecté. Pour sélectionner un autre téléphone raccordé au préalable, vous pouvez utiliser le menu " Select Phone " (Sélection de téléphone). Seul un téléphone sélectionné peut être utilisé à la fois avec le système mains libres. 1. Appuyez sur le bouton. 2. Prononcez " Set Up ". 3. Prononcez " Select Phone " à l'invite. - Le système répertorie tous les noms de téléphone enregistrés. 4. Prononcez le nom ou le numéro du téléphone de votre choix dans la liste. 5. Dites " Yes " pour confirmer. 6. Par opération manuelle : - Sélectionnez " SELECT " dans le menu PHONE, puis sélectionnez le téléphone de votre choix dans la liste.
- Pour utiliser à nouveau le téléphone supprimé avec le système audio, vous devrez renouveler la procédure de raccordement. 1. Appuyez sur le bouton. 2. Prononcez Set Up ". 3. Prononcez " Select Phone " à l'invite. - Le système répertorie tous les noms de téléphone enregistrés. 4. Prononcez le nom ou le numéro du téléphone de votre choix dans la liste. 5. Dites " Yes " pour confirmer. 6. Par opération manuelle : - Sélectionnez " DELETE " dans le menu PHONE, puis sélectionnez le téléphone de votre choix dans la liste.
Lorsque plusieurs téléphones sont raccordés au système audio, ce dernier tente de les connecter dans l'ordre suivant lorsque le système Bluetooth® est activé : 1) Téléphone déclaré " prioritaire ". 2) Téléphone raccordé précédemment 3) Renonce à la connexion automatique. 1. Appuyez sur le bouton. 2. Prononcez " Set Up ". 3. Prononcez " Change Priority " à l'invite. - Le système répertorie tous les noms de téléphone enregistrés. 4. Prononcez le nom ou le numéro du téléphone de votre choix dans la liste. 5. Dites " Yes " pour confirmer. 6. Par opération manuelle : - Sélectionnez " PRIORITY " dans le menu PHONE, puis sélectionnez le téléphone de votre choix dans la liste.

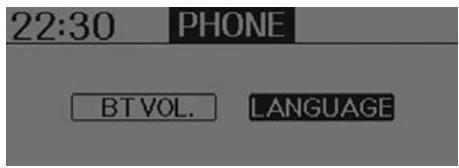

1. Réglage de Bluetooth. Il est possible de régler le volume du système Bluetooth® indépendamment du volume principal du système audio. Le contrôle du volume n'est accessible que par opération manuelle. - Sélectionnez " BT VOL " dans le menu PHONE, réglez le volume au niveau de votre choix en tournant la molette TUNE, puis appuyez à nouveau sur la molette pour confirmer.

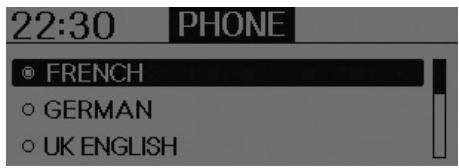

Sélectionnez " BT Voice Recognition Language " dans le menu PHONE, choisissez la langue de votre choix en tournant la molette TUNE, puis appuyez à nouveau sur la molette pour confirmer. Par ex. Français / Allemand / Anglais britannique / Espagnol / Néerlandais / Italien / Danois / • ACTIVATION/DÉSACTIVATION de Bluetooth® Ce menu permet d'activer (ON) ou de désactiver (OFF) le système Bluetooth®. - Si Bluetooth® est désactivé, toutes les commandes liées au système Bluetooth® vous demandent si vous souhaitez ou non activer Bluetooth®. 1. Appuyez sur le bouton. 2. Prononcez " Set Up ". 3. Prononcez " Bluetooth Off " à l'invite. 4. Dites " Yes " pour confirmer. 5. Par opération manuelle : - Sélectionnez " BT Off " dans le menu PHONE, puis, après l'annonce, prononcez " YES " pour confirmer.
• Ajout d'entrée Il est possible d'enregistrer des numéros de téléphone et des étiquettes vocales. Les entrées du répertoire peuvent également être transférées. • Ajout d'entrée vocalement 1. Appuyez sur le bouton. 2. Prononcez " Phonebook ". - Le système répond par toutes les commandes disponibles. - Pour sauter le message d'information, appuyez une nouvelle fois, puis vous entendez un bip. 3. Dites " Add Entry " (Ajouter une entrée). 4. Dites " By Voice " (vocalement) pour continuer. 5. Prononcez le nom de l'entrée quand vous y êtes invité. 6. Dites " Yes " pour confirmer. 7. A l'invite, prononcez le numéro de téléphone correspondant à cette entrée. 8. Dites " Store " (Conserver) si l'entrée du numéro de téléphone est terminée.
• L'affichage correspondant à chaque opération apparaît à l'écran comme suit : • Exemple d'opération d'entrée : 1. Dites : " Neuf, neuf, cinq " Affichage ➟ : "995" Cette opération peut durer plus de 10 minutes selon le modèle de téléphone et le nombre d'entrées. 7. Attendez que le système audio affiche le message " Transfer Complete " (Transfert terminé).
Les noms enregistrés sont modifiables. 1. Appuyez sur le bouton. 2. Prononcez " Phonebook ". 3. Prononcez " Change Name " (Changer le nom) à l'invite. 4. Prononcez le nom de l'entrée (étiquette vocale). 5. Dites " Yes " pour confirmer. 6. Prononcez le nouveau nom de votre choix. • Suppression du nom Les noms enregistrés peuvent être supprimés. 1. Appuyez sur le bouton. 2. Prononcez " Phonebook ". 3. Prononcez " Delete Name " à l'invite. 4. Prononcez le nom de l'entrée (étiquette vocale). 5. Dites " Yes " pour confirmer.
■ Passer un appel • Appel par nom Il est possible de passer un appel téléphonique en prononçant les noms enregistrés dans le système audio. 1. Appuyez sur le bouton. 2. Prononcez " Call ". 3. Dites " Name " à l'invite. 4. Prononcez le nom de votre choix (étiquette vocale). 5. Indiquez l'emplacement de votre choix (type de numéro de téléphone). Seuls les emplacements enregistrés peuvent être sélectionnés. 6. Dites " Yes " pour confirmer et passer un appel.
1. Dites " Call Name " (nom de l'appel) 2. Dites " Call <john> " (appeler John) Il est possible de passer un appel en composant les chiffres prononcés. Le système reconnaît les chiffres de zéro à neuf. 1. Appuyez sur le bouton. 2. Prononcez " Call ". 3. Dites " Number " (Numéro) à l'invite. 4. Prononcez les numéros de téléphone de votre choix. 5. Dites " Dial " (Composer) pour composer le numéro et l'appeler.
1. Dites " Dial Number " (Composer le numéro) 2. Dites " Dial <chiffre> " • Pour répondre à un appel : - Appuyez sur le bouton sur le volant. • Pour refuser à un appel : - Appuyez sur le bouton sur le volant. • Pour régler le volume de la sonnerie : - Utilisez les boutons VOLUME sur le volant. • Pour transférer un appel sur le téléphone (appel secret) : - Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que le système audio transfère un appel au téléphone.

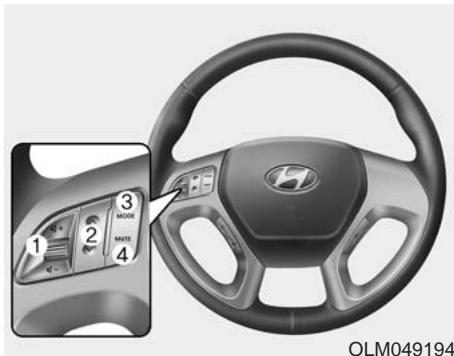

• Pour couper le son du microphone - Appuyez sur le bouton sur le volant. • Pour conclure un appel : - Appuyez sur le bouton sur le volant.
1. Vous parlez tous les deux à la fois, votre voix peut ne pas atteindre chacun des autres interlocuteurs. (Il ne s'agit pas d'un dysfonctionnement). Parlez à tour de rôle avec votre interlocuteur. 2. Maintenez le niveau du volume Bluetooth® faible. Un volume trop fort pourrait provoquer une distorsion et un écho. 3. En cas de conduite sur une route accidentée. 4. En cas de conduite à grande vitesse. 5. Lorsque la vitre est ouverte. 6. Lorsque les bouches de ventilation sont orientées vers le micro. 7. Lorsque le son du ventilateur de climatisation est fort.
Le casque prend en charge le profil A2DP (profil de distribution audio avancée) et AVRCP (profil de télécommande audio vidéo). Les deux profils sont disponibles pour écouter des fichiers musicaux MP3 via un téléphone portable Bluetooth prenant en charge les profils Bluetooth ci-dessus. Pour lire des fichiers musicaux MP3 sur le téléphone portable Bluetooth, appuyez sur le bouton [AUX] jusqu'à ce que l'indication " MP3 Play " s'affiche sur l'écran LCD. Essayez ensuite de lire la musique par le téléphone. Lors de la lecture de fichiers musicaux à partir du téléphone portable Bluetooth, le casque affiche MP3 MODE.
A2DP et AVRCP Bluetooth peuvent ne pas lire les fichiers musicaux via le casque à la première tentative. Veuillez essayer la procédure ci-dessous : À savoir : Menu ß Gestionnaire de fichiers ß Musique ß Option ß Lire via Bluetooth • Veuillez vous reporter au guide de l'utilisateur de votre téléphone pour des informations plus détaillées. Pour arrêter la musique, essayez d'arrêter la lecture sur le téléphone et de passer à un mode audio différent (par ex. FM, CD, iPod, etc.)
Les fumées d’échappement contiennent de l’oxyde de carbone, gaz incolore et inodore qui peut provoquer une perte de connaissance et entraîner la mort par asphyxie. • Assurez-vous que le système d’échappement ne fuit pas. Le système d’échappement doit être contrôlé chaque fois que le véhicule est levé pour une vidange ou pour tout autre objet. Si vous entendez un changement de bruit d’échappement ou si vous conduisez sur quelque chose qui vient heurter le dessous du véhicule, faites vérifier le système d’échappement dès que possible par un concessionnaire HYUNDAI agréé. • Ne faites pas tourner le moteur dans un endroit fermé. Il est dangereux de laisser tourner le moteur au ralenti dans votre garage, même avec la porte du garage ouverte. Dans votre garage, ne laissez jamais tourner le moteur au-delà du démarrage et sortez en marche arrière. • Évitez de laisser tourner le moteur au ralenti pendant une longue période avec des personnes à l’intérieur du véhicule. S’il est nécessaire de faire tourner le moteur au ralenti pendant une longue période avec des personnes à l’intérieur du véhicule, assurez-vous de le faire uniquement dans un espace non clos, avec l’entrée d’air sur « Fresh » et le ventilateur fonctionnant à l’une des vitesses les plus élevées afin que de l’air frais pénètre dans l’habitacle. Si vous devez conduire avec le coffre ouvert car vous transportez des objets qui rendent cela nécessaire : 1. Fermez toutes les vitres. 2. Ouvrez les aérateurs latéraux. 3. Placez la commande d’entrée d’air sur « Fresh », la commande de flux d’air sur « Floor » ou « Face » et faites tourner le ventilateur sur l’une des vitesses les plus élevées. Pour assurer un bon fonctionnement du système de ventilation, vérifiez que les entrées d’air situées juste devant le pare-brise ne sont pas bouchées par de la neige, de la glace, des feuilles ou autres matières faisant obstruction.
• Assurez-vous qu’il n’y a aucun obstacle derrière vous si avez l’intention de faire marche arrière.
• Positionnez le siège de telle sorte que toutes les commandes soient aisément accessibles. • Réglez les rétroviseurs intérieur et extérieurs. • Assurez-vous que tous les feux fonctionnent. • Vérifiez toutes les jauges. • Vérifiez le fonctionnement des feux de détresse lorsque le contacteur d’allumage est en position ON. • Relâchez le frein de stationnement et assurez-vous que le témoin de frein s’éteint. Pour une utilisation sûre, assurez-vous que vous êtes familiarisé avec votre véhicule et ses équipements.
Les niveaux des liquides, tels que l’huile moteur, le liquide de refroidissement moteur, le liquide de frein et le liquide de lave-glace, doivent être vérifiés régulièrement, à intervalles exacts, en fonction du liquide. Pour de plus amples détails, référez-vous à la section 7, « Entretien ».
Reportez-vous à la section 3 « Ceintures de sécurité » pour de plus amples informations sur leur bonne utilisation.
Si vous avez bu ou si vous avez pris des drogues, ne conduisez pas. Ne montez pas dans le véhicule d’un conducteur qui a bu ou pris des drogues. Choisissez un conducteur désigné ou appelez un taxi.
« ACC », tournez la clé tout en tournant le volant à droite et à gauche pour relâcher la tension. OXM059001
éclairé pour votre commodité, à condition que le contacteur d’allumage ne soit pas sur ON. Le voyant s’éteint immédiatement dès que le contact est mis ou s’éteint au bout de 30 secondes environ lorsque la porte est fermée.
« LOCK ». Pour tourner la clé de contact sur la position « LOCK », poussez la clé vers l’intérieur en position « ACC »et tournez la clé sur la position « LOCK ».
Ne laissez pas le contacteur d’allumage sur « ON » si le moteur ne tourne pas pour éviter que la batterie ne se décharge. DÉMARRAGE Tournez la clé de contact sur la position « START » pour démarrer le moteur. Le moteur se lance jusqu’à ce que vous relâchiez la clé ; puis celle-ci revient à la position « ON ». Le témoin des freins peut être contrôlé dans cette position.
2. Boîte-pont manuelle - Appuyez à fond sur la pédale d’embrayage et placez la boîte-pont au point mort. Maintenez la pédale d’embrayage et la pédale de frein enfoncées tout en mettant le contacteur d’allumage sur START. Boîte-pont automatique - Placez le levier de la boîte-pont en position P (Park). Appuyez à fond sur la pédale de frein. Vous pouvez également démarrer le moteur lorsque le levier de passage des vitesses est en position N (Neutral). 3. Tournez la clé de contact sur la position START et maintenez-la à cette position jusqu’à ce que le moteur démarre (10 secondes maximum) puis relâchez la clé. 4.Par temps extrêmement froid (en dessous de -18°C / 0°F) ou après que le véhicule ait été inutilisé pendant plusieurs jours, laissez le moteur se réchauffer sans appuyer sur la pédale d’accélérateur.
Une mauvaise utilisation du démarreur peut l’endommager.
(le cas échéant) Pour démarrer un moteur diesel à froid, celui-ci doit être préchauffé avant démarrage puis réchauffé avant de commencer à conduire le véhicule. 1. Assurez-vous que le frein de stationnement est serré. 2. Boîte-pont manuelle - Appuyez à fond sur la pédale d’embrayage et placez la boîte-pont au point mort. Maintenez la pédale d’embrayage et la pédale de frein enfoncées tout en tournant la clé de contact sur la position START. Boîte-pont automatique - Placez le levier de vitesses de la boîte-pont en position P (Park). Appuyez à fond sur la pédale de frein. Vous pouvez également démarrer le moteur lorsque le levier de passage des vitesses est en position N (Neutral).
Relâchez ensuite la clé.
Démarrage et arrêt du moteur pour le refroidisseur et le turbocompresseur 1. N’accélérez pas et ne poussez pas le moteur immédiatement après le démarrage. Si le moteur est froid, laissez-le fonctionner au ralenti pendant plusieurs secondes, afin de garantir une lubrification suffisante du turbocompresseur. 2. Après une conduite à grande vitesse ou une conduite prolongée nécessitant une forte charge moteur, laissez le moteur tourner au ralenti pendant environ 1 minute avant de le couper. Cette durée de ralenti permettra au turbocompresseur de se refroidir avant de couper le moteur.
à une charge importante. Sinon, vous risquez de l’endommager ou de détériorer sérieusement son unité turbocompresseur.
BOUTON DEMARRAGE/ARRET DU MOTEUR (LE CAS ÉCHÉANT) Position du bouton démarrage/ arrêt du moteur • Avec boîte-pont manuelle Pour éteindre le moteur (position START/RUN) ou l’alimentation du véhicule (position ON), arrêtez le véhicule et appuyez sur le bouton démarrage/arrêt du moteur. • Avec boîte-pont automatique Pour couper le moteur (position START/RUN) ou le circuit électrique du véhicule (position ON), appuyez sur le bouton démarrage/arrêt du moteur lorsque le levier de vitesses est en position P (Park). Si vous appuyez sur le bouton démarrage/arrêt du moteur alors que le levier de vitesses n'est pas sur P (Park), le bouton démarrage/arrêt du moteur ne passe pas en position OFF, mais en position ACC.
Si le volant n'est pas verrouillé correctement lorsque vous ouvrez la porte côté conducteur, l'alarme sonore retentira. Essayez de verrouiller à nouveau le volant. Si le problème n'est pas résolu, faites contrôler le véhicule par un concessionnaire HYUNDAI agréé. De plus, si le bouton démarrage/arrêt du moteur est en position OFF après que la porte côté conducteur a été ouverte, le volant ne se verrouille pas et l'alarme sonore retentit. Dans ce cas, fermez la porte. Le volant se verrouillera et l'alarme sonore s'arrêtera.
Appuyez sur le bouton démarrage/arrêt du moteur tout en tournant le volant vers la droite et vers la gauche pour relâcher la tension.
Appuyez sur le bouton démarrage/arrêt du moteur lorsque le bouton est en position ACC sans enfoncer la pédale d'embrayage.
Appuyez sur le bouton démarrage/arrêt du moteur en position OFF sans enfoncer la pédale de frein. Le volant se déverrouille et les accessoires électriques sont activés. Si vous laissez le bouton démarrage/arrêt du moteur dans la position ACC pendant plus d'une heure, le moteur s'éteint automatiquement pour éviter le déchargement de la batterie.
Appuyez sur le bouton démarrage/arrêt du moteur en position ACC sans enfoncer la pédale de frein. Les feux de détresse peuvent être contrôlés avant de démarrer le moteur. Ne laissez pas le bouton démarrage/arrêt du moteur en position ON pendant une longue durée. La batterie peut se décharger parce que le moteur ne tourne pas.
ACC ou ON pendant un long moment, la batterie peut se décharger.
• N'appuyez jamais sur le bouton démarrage/arrêt du moteur tandis que le véhicule roule. Cela nuirait à la direction et aux fonctions de freinage, ce qui pourrait occasionner un accident. (Suite)
• Le verrouillage de la colonne de direction ne remplace pas le frein de stationnement. Avant de quitter le siège conducteur, vérifiez toujours que le levier de vitesses est en position P (Park) ; serrez ensuite à fond le frein de stationnement et coupez le moteur. Un mouvement brusque et intempestif du véhicule risque de se produire si vous ne respectez pas ces précautions. • N'essayez jamais d'atteindre le bouton démarrage/arrêt du moteur ou toute autre commande à travers le volant pendant que vous roulez. La présence de votre main ou de votre bras dans cette zone risquerait de vous faire perdre le contrôle de votre véhicule et de provoquer un accident susceptible d'entraîner des blessures graves, voire mortelles. • Ne placez aucun objet mobile autour du siège conducteur, ceux-ci pouvant se déplacer pendant la conduite, perturber le conducteur et provoquer un accident.
3. Boîte-pont manuelle - Appuyez à fond sur la pédale d’embrayage et placez la boîte-pont au point mort. Maintenez la pédale d’embrayage et la pédale de frein enfoncées au démarrage du moteur. Boîte-pont automatique - Placez le levier de la boîte-pont en position P (Park). Appuyez à fond sur la pédale de frein. Vous pouvez également démarrer le moteur avec le levier de vitesse en position N (point-mort). 4. Appuyez sur le bouton démarrage/arrêt du moteur. 5. Par temps extrêmement froid (par moins - 18°C / 0°F) ou après une immobilisation du véhicule pendant plusieurs jours, laissez le moteur chauffer sans appuyer sur la pédale d’accélérateur. Que le moteur soit chaud ou froid, il doit démarrer sans appuyer sur l' accélérateur.
(le cas échéant) Pour démarrer un moteur diesel lorsque le moteur est froid, celui-ci doit être préchauffé avant démarrage puis réchauffé avant de commencer à conduire le véhicule. 1. Assurez-vous que le frein de parking est serré. 2. Boîte-pont mécanique - Appuyez à fond sur la pédale d’embrayage et placez la boîte-pont au point mort. Maintenez la pédale d’embrayage et la pédale de frein enfoncées en appuyant sur le bouton démarrage/arrêt du moteur pour le mettre en position DEMARRAGE. Boîte-pont automatique - Placez le levier de la boîte-pont en position P (Park). Appuyez à fond sur la pédale de frein. Vous pouvez également démarrer le moteur avec le levier de vitesse en position N (point mort).
✽ REMARQUE Si le moteur ne démarre pas dans les 10 secondes suivant la fin du préchauffage, enfoncez à nouveau le bouton démarrage/arrêt du moteur sur la position OFF pendant 10 secondes, puis revenez à la position ON afin de le préchauffer à nouveau.
5. Le moteur démarre une fois le témoin éteint.
1. Démarrez doucement ou accélérez progressivement, sans pousser le moteur immédiatement après le démarrage. Si le moteur est froid, ralentissez pendant quelques secondes jusqu’à ce l'unité du turbocompresseur soit suffisamment lubrifiée. 2. Après une conduite à grande vitesse ou une conduite prolongée nécessitant une forte charge moteur, laissez le moteur tourner au ralenti pendant environ 1 minute avant de le couper. Cette durée de ralenti permettra au turbocompresseur de se refroidir avant de couper le moteur.
Évitez de couper le moteur immédiatement après l’avoir soumis à une charge importante. Sinon, vous risquez de l’endommager ou de détériorer son unité turbocompresseur.
" et l'indicateur " KEY OUT " clignotent. Si toutes les portes sont fermées, l’alarme sonore retentit pendant 5 secondes. Le témoin s’éteint dès que le véhicule roule. Conservez toujours la clé intelligente sur vous.
Ne laissez jamais un enfant ou toute autre personne qui ne connaît pas le véhicule toucher le bouton démarrage/arrêt du moteur ou les pièces associées.
Si cela est impossible, vous pouvez démarrer le moteur en appuyant sur le bouton démarrage/arrêt du moteur pendant 10 secondes en position ACC. Vous pouvez alors démarrer le moteur sans appuyer sur la pédale de frein. Cependant, pour votre sécurité, nous vous recommandons de toujours appuyer sur la pédale de frein lorsque vous démarrez le moteur.
* le cas échéant OEL059009/OLM059009L

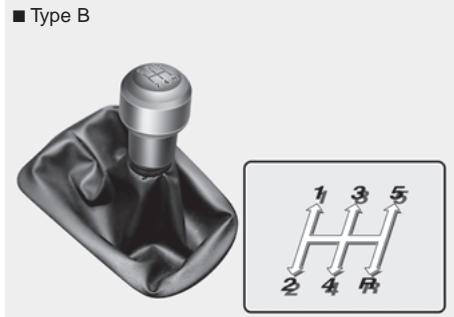

(marche avant) de telle sorte qu’il est aisé de passer à une vitesse supérieure ou de rétrograder. Appuyez à fond sur la pédale d’embrayage tout en changeant de vitesse, puis relâchez lentement celle-ci. Avant de passer en marche arrière (R), ramenez le levier de changement de vitesses au point mort. La bague située immédiatement au-dessous du bouton doit être tirée vers le haut tout en déplaçant le levier de changement de vitesses sur la position R. (Type A) Assurez-vous que le véhicule est complètement à l’arrêt avant de passer à la position R (Reverse/Marche arrière). Ne faites jamais fonctionner le moteur lorsque le compte-tours (tr/min) est dans la zone rouge. * : le cas échéant
• Lorsque vous passez de la cinquième vitesse à la quatrième, veillez à ne pas déplacer par inadvertance le levier de vitesses latéralement, au point d’enclencher la deuxième vitesse. Un rétrogradage aussi brutal peut occasionner une augmentation du régime moteur qui emmènerait l’aiguille du compte-tours dans la zone rouge. Un tel surrégime est susceptible d’endommager le moteur. • Ne rétrogradez pas de plus de 2 vitesses et ne rétrogradez pas lorsque le moteur tourne à grande vitesse (5000 toursminute ou plus). Un tel rétrogradage peut endommager le moteur.
• Si vous vous êtes complètement arrêté et s’il est difficile de passer en 1ère ou en marche arrière, placez le levier de changement de vitesses dans la position N (point mort) et relâchez l’embrayage. Appuyez sur la pédale d’embrayage puis passez en 1ère ou sur la position R (Marche arrière).
• Pour éviter une usure précoce ou une détérioration de l’embrayage, ne conduisez pas avec le pied sur la pédale d’embrayage. Évitez également d’utiliser l’embrayage pour immobiliser le véhicule dans une montée durant l’attente à un feu rouge, etc. • N’utilisez pas le levier de changement de vitesses comme repose-poignet pendant la conduite étant donné que cela peut entraîner une usure précoce des fourchettes de la boîte-pont.
• Avant de quitter le siège conducteur, serrez toujours le frein de stationnement à fond et coupez le moteur. Puis assurezvous que la boîte-pont est en 1ère lorsque le véhicule est garé sur un terrain plat ou dans une montée et en marche arrière dans une descente. Un mouvement brusque et inattendu du véhicule peut se produire si vous ne respectez pas l’ordre d’exécution de cette procédure. • En démarrant le moteur sans appuyer sur l'embrayage, avec le frein à main desserré et avec une vitesse engagée, vous risquez de provoquer une secousse et d'entraîner un accident grave.
La pédale d’embrayage doit être enfoncée jusqu’au plancher avant de changer de vitesse, puis relâchée doucement. La pédale d’embrayage doit toujours être complètement relâchée pendant la conduite. Ne laissez pas votre pied sur la pédale d’embrayage lorsque vous conduisez. Cela peut provoquer une usure inutile. N’embrayez pas partiellement pour retenir le véhicule dans une pente. Cela provoque une usure inutile. Utilisez le frein à pied ou le frein de stationnement pour le retenir dans une pente. N’utilisez pas la pédale d’embrayage de manière rapide et répétitive.
à fond sur la pédale, l'embrayage risque d'être endommagé ou vous pouvez entendre un bruit.
• Ne laissez pas la pédale de frein enfoncée en permanence. Cela peut provoquer une surchauffe et un dysfonctionnement. Au lieu de cela, lorsque vous conduisez sur une longue descente, ralentissez et rétrogradez. Lorsque vous faites cela, le frein moteur contribue au ralentissement du véhicule. • Ralentissez avant de rétrograder. Cela évite un surrégime du moteur, qui peut l’endommager.
Cela vous permet de mieux maîtriser votre véhicule. • Assurez-vous que le véhicule est complètement à l’arrêt avant de passer la marche arrière. Si vous ne respectez pas cette consigne, la boîte-pont peut être endommagée. Pour passer en marche arrière, appuyez sur la pédale d'embrayage, déplacez le levier de vitesses sur la position point mort, puis passez en marche arrière. • Soyez extrêmement prudent lorsque vous conduisez sur une surface glissante. Faites particulièrement attention lors du freinage, de l’accélération ou du changement de vitesse. Sur une surface glissante, un changement brusque de la vitesse du véhicule peut entraîner la perte de traction des roues motrices et une perte de contrôle du véhicule.
• Bouclez toujours votre ceinture ! Lors d’une collision, un passager qui n’a pas bouclé sa ceinture risque bien plus d’être gravement blessé ou tué qu’un passager ayant correctement mis sa ceinture. • Évitez les vitesses élevées lorsque vous prenez un virage ou lorsque vous tournez. • Ne faites pas de mouvements rapides avec le volant (changements de voie brusques, virages brutaux et rapides). • Le risque de tonneau est grandement accru si vous perdez le contrôle de votre sur autoroute. • Il se produit souvent une perte de contrôle si deux ou plusieurs roues quittent la chaussée et si le conducteur braque trop pour se remettre sur la chaussée. • Si votre véhicule quitte la chaussée, ne braquez pas brusquement. Ralentissez plutôt avant de revenir sur la voie. • Ne dépassez jamais les limites de vitesse indiquées.
BOÎTE-PONT AUTOMATIQUE (LE CAS ECHEANT) ✽ REMARQUE Sur un nouveau véhicule, les premiers passages de vitesses peuvent être quelque peu brutaux si la batterie a été débranchée. Il s'agit d'une situation normale, et la séquence de changement de vitesses s'ajustera après la programmation de quelques passages de vitesses par le module TCM (Transaxle Control Module, module de commande de la boîte pont) ou le module PCM (Powertrain Control Module, module de commande du groupe motopropulseur).
(Park) ; serrez ensuite à fond le frein de stationnement et coupez le moteur. Un mouvement brusque et inattendu du véhicule peut se produire si vous ne respectez pas l’ordre d’exécution de cette procédure.
• Pour éviter d’endommager votre boîte-pont, n’accélérez pas en position R (Reverse) ou dans toute position en marche avant avec les freins serrés. • À l’arrêt dans une montée, ne jouez pas avec les vitesses pour stabiliser le véhicule. Utilisez le frein de service ou le frein de stationnement. • Ne passez pas de la position N (Neutral) ou de la position P (Park) à la position D (Drive) ou R (Reverse) lorsque le moteur tourne à une vitesse supérieure au ralenti. Plages de la boîte-pont Le voyant du combiné d’instruments affiche la position du levier de changement de vitesses lorsque la clé de contact est sur la position ON. P (Park) Arrêtez-vous toujours complètement avant de passer à la position P (Park). Cette position verrouille la boîte-pont et empêche la rotation des roues avant.
Assurez-vous toujours que le levier de changement de vitesses est verrouillé en position P (Park) et serrez complètement le frein de stationnement. • Ne laissez jamais un enfant sans surveillance dans un véhicule.
Servez-vous de cette position pour conduire le véhicule en marche arrière.
« Basculement du véhicule » dans la présente section.
Les roues et la boîte-pont ne sont pas bloqués. Le véhicule roulera librement même sur la plus petite pente à moins que le frein de stationnement ou le frein de service ne soient serrés. D (Drive) Il s’agit de la position normale de conduite en marche avant. La boîte-pont passera automatiquement par une séquence 6 vitesses garantissant des économies de carburant et une puissance optimale. Pour un supplément de puissance lors du dépassement d’un autre véhicule ou lors de l’ascension de pentes, appuyez à fond sur la pédale d’accélérateur ; la boîtepont passera alors automatiquement à la vitesse inférieure suivante.
En mode Sports, le déplacement du levier de changement de vitesses vers l’arrière et vers l’avant vous permettra d’effectuer rapidement des changements de vitesses. Par opposition à une boîtepont manuelle, le mode « Sports » permet des passages de vitesses avec enfoncement de la pédale d’accélérateur.
• En mode Sport, seuls les six rapports avant peuvent être sélectionnés. Pour mettre le véhicule en marche arrière ou le garer, déplacez le levier de vitesses sur la position R (marche arrière) ou P (stationnement) selon les besoins. • En mode Sports, le véhicule rétrograde automatiquement lorsqu’il ralentit. Lorsque le véhicule s’arrête, la 1ère vitesse est automatiquement sélectionnée. (Suite)
• En mode Sports, lorsque les toursminute se rapprochent de la zone rouge, les points de changement de vitesse sont modifiés pour passer automatiquement à la vitesse supérieure. • Pour garder un niveau requis de performances et de sécurité du véhicule, il se peut que le système n’exécute pas certains changements de vitesse lorsque le levier de changement de vitesses est utilisé. • Lors de la conduite sur une route glissante, amenez le levier de changement de vitesses vers l'avant dans la position +(haut). En conséquence, la boîte de vitesse passe en deuxième vitesse, ce qui est préférable pour conduire sur une route glissante. Poussez le levier de changement de vitesses sur le côté (bas) pour revenir à la 1ère vitesse.
1. Appuyez sur la pédale de frein et maintenez-la enfoncée. 2. Démarrez le moteur ou tournez la clé de contact sur la position ON. 3. Déplacez le levier de changement de vitesses. Si la pédale de frein est enfoncée et relâchée de manière répétitive avec le levier de changement de vitesses dans la position P (Park), un léger cliquetis peut se faire entendre à proximité du levier de changement de vitesses. Il s’agit d’une situation normale.

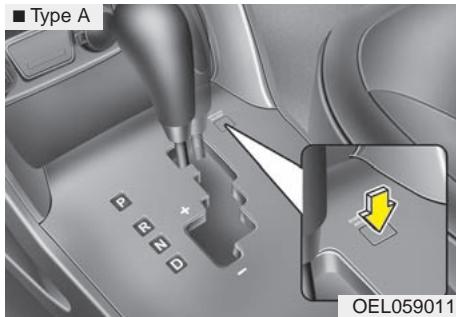

OEL059011 (Reverse) avec la pédale de frein enfoncée, continuez à appuyer sur la pédale de frein, puis procédez comme suit :
HYUNDAI agréé. Type B 1. Retirez soigneusement le cache (1) recouvrant le trou d'accès au système de désactivation du système de verrouillage des vitesses. 2. Insérez un tournevis (ou une clé) dans le trou d'accès et appuyez sur le tournevis (ou la clé). 3. Déplacez le levier de changement de vitesses. 4. Faites examiner immédiatement votre véhicule par un concessionnaire HYUNDAI agréé. Système de verrouillage de la clé de contact (le cas échéant) Il est impossible de retirer la clé de contact avant que le levier de changement de vitesses ne soit dans la position P (Park). Même si l'interrupteur de contact est en position LOCK, la clé ne peut pas être retirée.
• Ne déplacez jamais le levier de vitesses de la position P (Park) ou N (Neutral) à une toute autre position avec la pédale d’accélérateur enfoncée. • Ne déplacez jamais le levier de vitesses sur la position P (Park) lorsque le véhicule roule. • Arrêtez votre véhicule avant d'essayer de positionner le sélecteur sur R (Reverse) ou sur D (Drive). • Ne jamais rouler avec l’embrayage dégagé et descendre une pente en roue libre. Ceci peut être extrêmement dangereux. Laissez toujours le véhicule en prise lorsqu’il roule. • Ne laissez pas la pédale de frein enfoncée en permanence. Cela peut provoquer une surchauffe et un dysfonctionnement. Au lieu de cela, lorsque vous conduisez sur une longue descente, ralentissez et passez à une vitesse inférieure. Lorsque vous faites cela, le frein moteur contribuera au ralentissement du véhicule. • Ralentissez avant de rétrograder. Sinon, la vitesse inférieure ne peut pas être enclenchée.
• Soyez extrêmement prudent lors de la conduite sur une surface glissante. Faites particulièrement attention lors du freinage, de l’accélération ou du changement de vitesse. Sur une surface glissante, un changement brusque de la vitesse du véhicule peut entraîner la perte de traction des roues motrices et une perte de contrôle du véhicule. • Des performances véhicule et des économies optimales sont obtenues en appuyant doucement sur la pédale d’accélérateur et en la relâchant.
(changements de voie brusques ou tournants brusques et rapides). • Le risque de tonneau est grandement accru si vous perdez le contrôle de votre véhicule sur autoroute. • Il se produit souvent une perte de contrôle si deux ou plusieurs roues quittent la chaussée et si le conducteur braque trop pour se remettre sur la chaussée. • Si votre véhicule quitte la chaussée, ne braquez pas brusquement. Ralentissez plutôt avant de revenir sur la voie. • Ne dépassez jamais les limites de vitesse indiquées.
Durant cette opération, le véhicule peut subitement partir vers l’avant et vers l’arrière au fur et à mesure qu’il se dégage, provoquant ainsi des blessures ou des dégâts pour les personnes ou objets à proximité.
Pour effectuer un démarrage en côte, appuyez sur la pédale de frein, déplacez le levier de changement de vitesses sur la position D (Drive). Sélectionnez la vitesse qui convient en fonction de la charge et de la pente, puis relâchez le frein de stationnement. Appuyez progressivement sur la pédale d’accélérateur tout en relâchant le frein de service. Lors d’un démarrage en côte, le véhicule peut avoir tendance à reculer. Pour contrer ce phénomène, placez le levier de changement de vitesse sur la position 2 (deuxième vitesse).
En général, en conduite hors-route, les performances de traction et de freinage sont inférieures à celles observées en conduite sur route. Le conducteur doit veiller particulièrement à éviter la conduite sur des pentes faisant pencher le véhicule d'un côté. Le conducteur doit prendre en compte ces paramètres lorsqu'il circule horsroute. Lors de la conduite dans ces conditions, le conducteur est toujours garant de sa sécurité et de celle de ses passagers et doit toujours veiller à garder le contrôle du véhicule et s'assurer que le véhicule garde le contact avec le sol.
Une conduite inadaptée à la conception d'origine du véhicule ou au niveau d'expérience du conducteur peut entraîner des blessures graves voire mortelles.
) s'allume, il indique un dysfonctionnement du système 4x4. Dans ce cas, faites inspecter votre véhicule par un concessionnaire agréé HYUNDAI dès que possible.
En cas de virage serré sur une route goudronnée à une vitesse faible en mode 4 roues motrices, la direction sera difficile à tenir. L'effet de freinage en courbe serrée est une caractéristique unique des véhicules quatre roues motrices causée par la différence de permutation des pneus sur les quatre roues et le parallélisme à zéro degré des roues avant et de la suspension. Il convient de s'engager avec prudence dans des virages serrés à une vitesse faible.
Mode de transmission

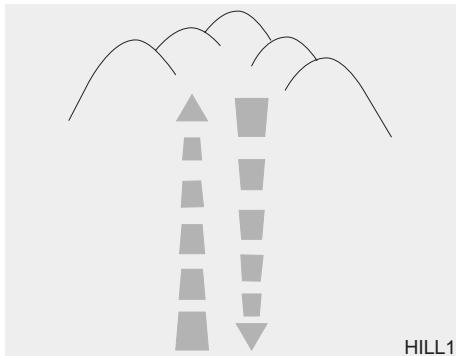

• Ce mode est utilisé pour grimper ou descendre les pentes abruptes, pour la conduite tout terrain, la conduite sur des terrains sablonneux et des routes boueuses, etc. et pour optimiser la puissance.
(Le voyant est allumé)
• En conduite sur route, assurez-vous que le mode 4WD LOCK est désactivé en appuyant sur le bouton 4WD LOCK (le témoin lumineux doit être éteint). Si le mode 4WD LOCK est activé en conduite sur route (en particulier dans les virages), des bruits ou vibrations mécaniques peuvent survenir. Ces bruits et vibrations disparaissent lorsque le mode 4WD LOCK est désactivé. Certaines pièces de la transmission peuvent être endommagées en cas de conduite prolongée accompagnée de ces bruits et vibrations. • Un choc peut être ressenti au moment où le mode 4WD LOCK est désactivé et que toute la puissance est appliquée aux roues avant. Ce choc ne constitue pas une défaillance mécanique.
à quatre roues motrices impliquent d'exposer toutes les fonctionnalités de votre véhicule à des contraintes plus élevées que lors d'une conduite sur route normale. Ralentissez et anticipez les changements de traction liés à l'état de la route. En cas de doute à propos de la sécurité par rapport aux conditions de votre conduite, arrêtez-vous et réfléchissez à la meilleure option. N'allez pas audelà de vos capacités ou de celles de votre véhicule afin de toujours garder une marge de sécurité.
Ne vous fiez pas à l'expérience que vous avez acquise avec les véhicules à deux roues motrices traditionnels pour adapter votre vitesse dans les virages lorsque vous êtes en mode 4x4. Les débutants doivent réduire leur vitesse en mode 4x4. • Circulez prudemment lorsque vous empruntez des routes sans revêtement, car des rochers ou des racines d'arbres risquent d'endommager le véhicule. Prenez connaissance de l'état de la route que vous allez emprunter avant votre départ.
- 4 roues motrices Réduisez votre vitesse lorsque vous prenez des virages. Le centre de gravité des véhicules 4X4 est plus haut que celui des véhicules à deux roues motrices. Les véhicules 4X4 sont donc susceptibles de se retourner lorsque vous prenez des virages à une vitesse trop élevée. Circulez prudemment lorsque vous empruntez des routes sans revêtement, car des rochers ou des racines d'arbres risquent d'endommager le véhicule. Prenez connaissance de l'état de la route que vous allez emprunter avant votre départ.
Ne placez pas vos mains au centre du volant lorsque vous circulez hors-route. Vous risquez de vous blesser au bras suite à une manœuvre soudaine ou à une secousse du volant après un impact du véhicule avec des objets au sol. Vous risquez de lâcher le volant des mains.
à une vitesse inférieure à 8 km/h (5 mph).
- Traverser d'une zone immergée Conduisez lentement. Si votre vitesse est trop élevée lorsque vous empruntez des terrains recouverts d'eau, des projections d'eau peuvent pénétrer dans le compartiment moteur et éclabousser le système d'allumage, provoquant l'arrêt immédiat du véhicule. Si une telle situation se produit alors que le véhicule est en position de déséquilibre, ce dernier risque de se retourner.
✽ REMARQUE • Ne roulez pas dans l'eau si le niveau de l'eau dépasse la garde du véhicule. • Contrôlez l'état de vos freins une fois le véhicule sorti de l'eau ou des terrains boueux. Appuyez à plusieurs reprises sur la pédale de frein tout en roulant à vitesse réduite, jusqu'à ce que vous estimiez que la puissance de freinage est redevenue normale. • Augmentez la fréquence des visites d'entretien si vous circulez hors-route sur des terrains sablonneux, boueux ou immergés (voir la section 7 " Entretien en cas d'utilisation sur terrains difficiles "). Après avoir circulé horsroute, lavez soigneusement votre véhicule en nettoyant particulièrement sous le véhicule. • Étant donné que le couple moteur est toujours appliqué aux 4 roues, les performances du véhicule 4x4 dépendent en grande partie de l'état des pneus. Veillez à toujours équiper votre véhicule de quatre pneus de même taille et de même type. • Le véhicule à quatre roues motrices permanentes ne peut pas être remorqué par une dépanneuse ordinaire. Veillez à ce que le véhicule soit placé sur une plate-forme en vue de son déplacement.
- Conduite avec 4 roues motrices • Evitez de prendre des virages à vitesse élevée. • Ne faites pas de mouvements rapides avec le volant (changements de voie brusques ou tournants brusques et rapides). • Le risque de tonneau est grandement accru si vous perdez le contrôle de votre véhicule à une vitesse élevée. • En cas de choc, une personne n'ayant pas bouclé sa ceinture a beaucoup moins de chances de survivre qu'une personne ayant attaché sa ceinture. • La perte de contrôle du véhicule se produit souvent lorsque deux ou plusieurs roues quittent la chaussée et que le conducteur braque trop pour se remettre sur la chaussée. Si votre véhicule quitte la chaussée, ne braquez pas brusquement. Ralentissez plutôt avant de revenir sur la voie.
- Boue ou neige Si l'une des roues avant ou arrière commence à patiner dans la boue ou dans la neige par exemple, il est parfois possible de dégager le véhicule en appuyant davantage sur la pédale d'accélérateur ; toutefois, il est conseillé d'éviter de faire tourner le moteur à un régime élevé de manière prolongée car cela risque d'endommager le système 4x4.
Les SUV ont une garde au sol élevée et un empattement réduit. Ils sont donc adaptés à de nombreuses situations de conduites tout-terrain. Leur conception spécifique leur confère un centre de gravité plus élevé par rapport aux véhicules ordinaires. Autre avantage de la garde au sol élevée : vous bénéficiez d'une meilleure visibilité et pouvez anticiper les problèmes. Ces véhicules ne permettent pas d'aborder les virages aussi vite que les véhicules de tourisme classiques, pas plus que les voitures de sport à châssis surbaissé ne sont adaptés à la conduite tout-terrain. Il est rappelé au conducteur et à ses passagers qu'il est obligatoire de boucler sa ceinture.
élevé que les autres types de véhicules. • Des caractéristiques de conception spécifiques (garde au sol plus élevée, empattement réduit, etc. ) confèrent à ce véhicule un centre de gravité plus élevé que sur les véhicules de tourisme. • Un SUV n'est pas conçu pour aborder les virages à la même vitesse que les véhicules classiques. • Evitez les virages accentués ou les manœuvres brutales. • En cas de retournement, une personne n'ayant pas bouclé sa ceinture met sa vie en péril. Assurez-vous que tous les passagers ont bouclé leur ceinture.
Le non respect de cette règle peut avoir une incidence sur la sécurité et les performances de votre véhicule, ce qui peut occasionner une perte de contrôle ou un tonneau et causer des blessures graves. Lors du remplacement des pneus, assurez vous d'utiliser quatre pneus et roues de mêmes dimensions, du même type, de la même marque, ayant les mêmes bandes de roulement et offrant la même capacité de charge. Si vous décidez néanmoins d'équiper votre véhicule d'une combinaison pneu/roue n'étant pas recommandée par HYUNDAI pour la conduite tout terrain, il est vivement déconseillé d'utiliser ces pneus pour la conduite sur voie rapide.

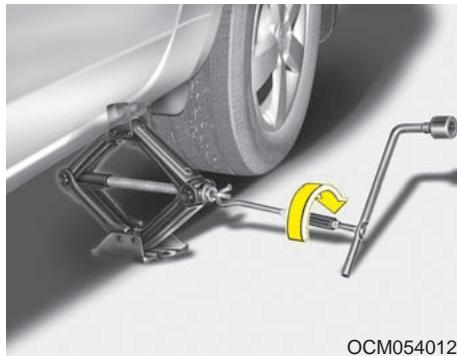

- Véhicule levé par cric Lorsque votre véhicule 4 roues motrices permanentes est levé à l'aide d'un cric, ne démarrez jamais le moteur et ne faites pas tourner les pneus. La rotation des pneus touchant le sol risque de désenclencher le véhicule du cric et votre véhicule risque de faire un bond en avant.
• Un banc à rouleau conçu pour les véhicules à 2 roues motrices ne doit pas être utilisé pour les véhicules 4 roues motrices. Toutefois, si vous utilisez ce type de banc à rouleau, procédez comme suit :
4. Placez les roues arrière sur le rouleau temporairement libre, comme indiqué sur l'image.
• Si vous avez besoin d'utiliser la roue avant et la roue arrière pour lever le véhicule, vous devriez desserrer le frein à main.
SYSTÈME DE FREINAGE Freins assistés Votre véhicule dispose de freins assistés qui se règlent automatiquement avec une utilisation normale. Si les freins assistés perdent de la puissance en raison d’un calage moteur ou pour une toute autre raison, vous pouvez encore arrêter votre véhicule en exerçant une plus grande force sur la pédale de frein que dans des conditions normales. La distance d’arrêt sera cependant plus grande. Lorsque le moteur ne tourne pas, la puissance de freinage en réserve diminue partiellement chaque fois que la pédale de frein est enfoncée. Ne pompez pas sur la pédale de frein lorsque l’assistance de freinage a été coupée. Ne pompez sur la pédale de frein que lorsque cela s’impose pour conserver un contrôle de direction sur des surfaces glissantes.
- Freins • Ne conduisez pas avec le pied sur la pédale de frein. Cela provoquerait une température anormalement élevée des freins, une usure excessive des garnitures et des plaquettes de frein, et des distances d’arrêt accrues. • Lorsque vous descendez une pente longue ou escarpée, rétrogradez et évitez de freiner continuellement. Un freinage ininterrompu provoquera une surchauffe des freins et pourrait entraîner une perte temporaire de performances de freinage. • Des freins mouillés peuvent entraîner un non ralentissement du véhicule à l’allure habituelle qui tire vers un côté lorsque les freins sont actionnés. En freinant légèrement, vous pourrez constater si l’efficacité des freins est réduite. Testez toujours vos freins de cette manière après être passé en eau profonde. Pour sécher les freins, actionnez-les légèrement tout en gardant une vitesse raisonnable jusqu’à ce que les performances de freinage redeviennent normales.
Si le frein de service ne fonctionne pas pendant que le véhicule roule, vous pouvez faire un arrêt d’urgence avec le frein de stationnement. La distance d’arrêt sera cependant bien supérieure à la normale.
- Frein de stationnement Actionner le frein de stationnement lorsque le véhicule se déplace à vitesse normale peut provoquer une perte soudaine de contrôle du véhicule. Si vous devez vous servir du frein de stationnement pour arrêter le véhicule, faites très attention lors de l’actionnement du frein.
Lorsque vous garez le véhicule sur un espace présentant un dénivelé, il est recommandé d'enclencher la première vitesse sur les véhicules à transmission manuelle ou de placer le levier en position Stationnement sur les véhicules à transmission automatique.
à main (1), puis baissez le levier (2), tout en maintenant le bouton enfoncé. Si la pédale du frein de parking ne se déclenche pas ou ne se déclenche pas complètement, faites vérifier le système par un concessionnaire HYUNDAI qualifié.
équipés d'une boîte manuelle, ou sur P (Parking) pour les véhicules équipés d'une boîte automatique. • Ne permettez jamais à une personne qui ne connaît pas bien le véhicule ou à des enfants de toucher au frein de stationnement. Un frein de stationnement malencontreusement desserré peut entraîner des blessures graves. • Tous les véhicules doivent avoir le frein de stationnement complètement actionné lorsqu’ils sont garés pour éviter tout déplacement inopportun du véhicule qui peut blesser les passagers ou les piétons.
Dans ces conditions, le véhicule doit être conduit à une vitesse réduite : • Routes cahoteuses, gravillonnées ou recouvertes de neige. • Avec mise en place des chaînes. (Suite)
Le système ABS capte continuellement la vitesse des roués. Si les roués vont se bloquer, le système ABS module de manière répétée la pression du frein hydraulique en direction des roués. Lorsque vous actionnez les freins de votre véhicule dans des conditions qui peuvent bloquer les roues, vous pouvez entendre un bruit en provenance des freins ou ressentir une sensation correspondante dans la pédale de frein. Cette situation est normale et cela signifie que votre système ABS est actif. Afin de profiter au maximum de votre système ABS dans une situation d’urgence, ne tentez pas de moduler la pression de freinage et n’essayez pas d’effectuer une action de pompage sur les freins. Appuyez le plus fortement possible sur la pédale de frein ou aussi fortement que la situation le justifie et laissez le système ABS contrôler la force délivrée aux freins.
ABS fonctionne correctement. • Même avec un système ABS, votre véhicule exige toujours une distance d’arrêt suffisante. Respectez toujours une distance de sécurité par rapport au véhicule qui vous précède. • Ralentissez toujours au moment de négocier un virage. Le système ABS ne peut pas empêcher les accidents occasionnés par une vitesse excessive. • Sur des revêtements inégaux ou disloqués, l’actionnement du système ABS peut entraîner une distance d’arrêt plus grande que pour les véhicules dotés d’un système de freinage classique.
HYUNDAI agréé dès que possible.
ABS peut s’allumer au même moment. Ceci est provoqué par une faible tension de la batterie. Cela ne signifie pas que le système ABS de votre véhicule ne fonctionne pas correctement. • N’effectuez pas une action de pompage sur les freins de votre véhicule ! • Faites recharger la batterie avant de conduire le véhicule.
Une vitesse excessive dans les tournants, des manœuvres brusques et l’aquaplaning sur des surfaces mouillées peuvent encore occasionner des accidents graves. Seul un conducteur attentif et raisonnable peut empêcher les accidents en évitant des manœuvres qui provoquent une perte de traction du véhicule. Même avec la mise en place d’un système ESP, suivez toujours toutes les précautions usuelles en matière de conduite - y compris conduite à des vitesses raisonnables malgré les conditions.
Cette situation est normale et cela signifie que votre système ABS est actif.
ESP fonctionne correctement.
• Au démarrage du moteur, il se peut que vous entendiez un léger cliquetis. Il s’agit du système ESP qui effectue un auto-contrôle automatique du système et ne signale pas de problème.
Lorsque le système ESP fonctionne, le voyant ESP clignote. • Lorsque le système ESP fonctionne correctement, une légère pulsation est perceptible dans le véhicule. Il ne s’agit que de l’effet du contrôle de freinage qui ne signale rien d’inhabituel. • Lorsque vous vous désembourbez ou lorsque vous vous dégagez d’une route glissante, le fait d’enfoncer la pédale d’accélérateur peut ne pas provoquer l’augmentation des tours minute du moteur.
• Pour annuler le fonctionnement du système ESP, appuyez sur le bouton ESP OFF (le voyant ESP OFF s’allume). • Si le contacteur d’allumage est positionné sur LOCK lorsque le système ESP est éteint, le système ESP reste éteint. Au redémarrage du moteur, le système ESP se remettra automatiquement en marche.
• Pour désactiver le système ESP pendant la conduite, appuyez sur le bouton ESP OFF tout en conduisant sur un revêtement plat.
Si ESP est OFF pendant que le système ESP fonctionne, le véhicule peut échapper au contrôle.
• Lors de l’utilisation du véhicule sur un dynamomètre, assurez-vous que le système ESP est désactivé (voyant ESP OFF éclairé). Si le système ESP est maintenu actif, il peut empêcher que la vitesse du véhicule augmente, ce qui entraîne une erreur de diagnostic. • La désactivation du système ESP n’a aucune incidence sur le fonctionnement de l’ABS ou du système de freinage.
(le cas échéant) Lorsque l’on s’arrête dans une pente raide, le véhicule a tendance à reculer au redémarrage. Le système d’assistance au démarrage en côte (HAC) empêche le véhicule de reculer en activant automatiquement les freins pendant 2 secondes environ. Les freins sont relâchés une fois la pédale d’accélération enfoncée ou après 2 secondes environ.
• Le HAC ne fonctionne pas lorsque le levier de la boîte-pont se trouve sur la position P (Park) ou N (Neutral). • Le HAC est activé même lorsque l’ESP est éteint, mais il ne fonctionne pas en cas de dysfonctionnement de l’ESP.
Par défaut, le DBC se positionne toujours sur OFF chaque fois que le contact est mis. Ce bouton enclenche et arrête le DBC.
35 km/h en descente, le DBC se met en marche automatiquement. En mode activé, le DBC se désactive temporairement dans les cas suivants : • La descente n'est pas assez raide. • La pédale de frein ou d’accélérateur est enfoncée. En l'absence de telles conditions, le DBC se réactive automatiquement. Le DBC s’arrête dans les cas suivants : • Le bouton DBC a été ré-enfoncé. • La vitesse du véhicule est supérieure à 60 km/h.
échéant) est activé. • Il est possible que des bruits ou des vibrations se fassent sentir au niveau des freins lorsque le DBC est activé. • Le feu stop arrière s’allume lorsque le DBC est actif. • Dans une descente très raide, le DBC peut ne pas s’arrêter même si la pédale de frein ou d’accélérateur est enfoncée. • N’utilisez pas le DBC sur les routes non pentues. Il est possible que le DBC se mette en marche en mode veille en cas de virages serrés ou de conduite rapide sur des bosses. • Il est possible qu'un DBC enclenche et entraîne un arrêt du moteur dans le cas d'un véhicule doté d'une boîtepont mécanique et roulant en troisième (ou rapport supérieur). En conduisant en troisième (ou rapport supérieur), n'enclenchez pas le DBC.
• Le frein de stationnement doit être toujours correctement serré afin d'éviter tout déplacement inopportun du véhicule pouvant blesser les passagers ou les piétons.
• La traversée d’une zone immergée peut humidifier les freins. Ils peuvent également devenir humides lorsque votre véhicule est lavé. Des freins mouillés peuvent être dangereux ! Votre véhicule s’immobilisera plus lentement avec des freins mouillés. Il peut également tirer d’un côté. Pour sécher les freins, actionnez légèrement les freins jusqu’à ce que l’action du freinage redevienne normale, tout en veillant à garder la maîtrise du véhicule en permanence. Si le freinage ne redevient pas normal, arrêtez-vous dès que cela est possible en toute sécurité et appelez un concessionnaire HYUNDAI agréé pour une assistance.
• Ne laissez pas la pédale de frein enfoncée en permanence. Le fait de reposer votre pied sur la pédale de frein en conduisant peut être dangereux car cela peut entraîner une surchauffe des freins, qui peuvent perdre en efficacité. Cela augmente également l’usure des composants du frein. • Si un pneumatique crève pendant que vous conduisez, actionnez doucement les freins et maintenez le véhicule en ligne droite pendant que vous ralentissez. Pendant que vous roulez suffisamment lentement pour que cela ne présente aucun risque, quittez la route et arrêtez-vous dans un endroit sûr.
• Faites attention lors d’un stationnement dans une montée. Enclenchez fermement le frein de stationnement et placez le levier de changement de vitesses dans la position P (boîte automatique), en 1ère ou en marche arrière (boîte manuelle). Si le véhicule est en descente, tournez les roues avant vers le bord du trottoir pour l’empêcher de rouler. Si le véhicule est en montée, tournez les roues avant vers la route pour l’empêcher de rouler. En l’absence de trottoir ou si vous devez absolument empêcher le véhicule de rouler, bloquez les roues.
• Ne maintenez pas le véhicule en position dans une montée avec la pédale d’accélérateur. Cela peut provoquer une surchauffe de la boîte. Utilisez toujours la pédale de frein ou le frein de stationnement.
• Si le régulateur de vitesse est laissé sur ON (voyant Cruise allumé sur le tableau de bord), celui-ci peut être activé accidentellement. Maintenez le régulateur de vitesse en position OFF (voyant Cruise éteint) lorsque celui-ci n’est pas utilisé afin d’éviter de définir une vitesse par inadvertance. • N’utilisez le régulateur de vitesse que lorsque vous voyagez sur des autoroutes dégagées par beau temps. • N’utilisez pas le régulateur de vitesse lorsqu’il peut être dangereux de maintenir le véhicule à une vitesse constante (par exemple, conduite dans des conditions de trafic chargé ou variable, conduite sur des routes glissantes (détrempées par la pluie, verglacées ou recouvertes de neige) ou sinueuses, ou conduite sur des routes en pente ou en descente de 6 %). (Suite)
• Prêtez une attention particulière aux conditions de conduite chaque fois que vous utilisez le régulateur de vitesse. • Lorsque vous utilisez le régulateur de vitesse en descente, restez vigilant car la vitesse du véhicule peut malgré tout dépasser la vitesse désirée.
Le voyant SET s’allume dans le combiné d’instruments. Relâchez la pédale d’accélérateur au même moment. La vitesse souhaitée est automatiquement maintenue. Sur une pente raide, le véhicule peut ralentir ou accélérer légèrement pendant la descente.
2. Accélérez jusqu'à la vitesse de croisière désirée, au dessus de 40 km (25 miles/h).
• Tournez le bouton (1) sur RES+ et maintenez-le dans cette position. Votre véhicule accélère. Relâchez le bouton à la vitesse souhaitée. • Tournez le bouton (1) sur RES+ et relâchez-le immédiatement. La vitesse augmente de 2,0 km/h (1,2 mile/h) ou 1,6 km/h (1 mile/h) chaque fois que le bouton est actionné de cette façon.
Relâchez le bouton à la vitesse que vous souhaitez conserver. • Tournez le bouton (1) sur SET- et relâchez-le immédiatement. La vitesse diminue de 2,0 km/h (1,2 mile/h) ou 1,6 km/h (1 mile/h) chaque fois que le bouton est actionné de cette façon.
Pour revenir à la vitesse fixée, retirez votre pied de la pédale d’accélérateur.
• Appuyez sur la pédale de frein. • Appuyez sur la pédale d’embrayage (boîte manuelle). • Passez à la position N (Neutral) avec une boîte automatique. • Appuyez sur le bouton CANCEL situé sur le volant. • Réduisez la vitesse du véhicule en dessous de la vitesse mémoire de 15 km/h (9 miles/h). • Réduisez la vitesse du véhicule à moins de 40 km/h (25 miles/h).
(le voyant Cruise dans le combiné d'instruments s'éteint). • Coupez l’allumage. Ces deux actions annulent le fonctionnement du régulateur de vitesse. Si vous souhaitez reprendre le fonctionnement du régulateur, répétez les étapes indiquées dans « Pour fixer la vitesse du régulateur de vitesse » à la page précédente.
SYSTÈME ECO ACTIF (LE CAS ÉCHÉANT) Le rendement de la consommation de carburant varie selon les habitudes de conduite et les conditions de route. • Lorsque vous appuyez sur le bouton ECO Actif, l'indicateur ECO actif (vert) s'allume pour indiquer que le système ECO Actif fonctionne. • Lorsque le système ECO Actif est activé, il ne s'éteint pas même lorsque vous redémarrez le moteur. Pour désactiver le système, appuyez à nouveau sur le bouton ECO Actif. • Si la fonction ECO Actif est désactivée, le système revient au mode ECO.
• La vitesse du véhicule peut chuter. • Les performances de la climatisation peuvent baisser.
ECO. • Lorsque la température du refroidissant est basse : Le système est limité jusqu'à ce que les performances du moteur redeviennent normales. • En cas de conduite en côte : Le système est restreint en termes de puissance pour gravir les côtes car le rendement du moteur est limité. • Lors de l'utilisation du mode sport : Le système est limité en fonction de l'emplacement du changement de vitesse.
• Conduisez en douceur. Accélérez à une allure modérée. Ne démarrez pas sur les chapeaux de roues ou plein gaz et maintenez une vitesse de croisière stable. Ne faites pas la course entre les feux de circulation. Essayez d’adapter votre vitesse à celle des autres véhicules, de sorte que vous ne soyez pas obligé de changer de vitesse continuellement. Lorsque cela est possible, évitez les routes où le trafic est dense. Maintenez toujours une distance de sécurité entre vous et les autres véhicules, de sorte que vous n'ayez pas à freiner inutilement. Cela réduit également l'usure des freins.
Plus vous conduisez vite, plus vous consommez de carburant. Le fait de conduire à une vitesse modérée, particulièrement sur autoroute, est l'un des moyens les plus efficaces pour réduire votre consommation. • Ne laissez pas la pédale de frein ou la pédale d’embrayage enfoncée en permanence. Cela peut augmenter la consommation de carburant de même que l’usure de ces organes. De plus, une conduite en laissant le pied sur la pédale de frein peut provoquer une surchauffe des freins, ce qui réduit leur efficacité et peut avoir des conséquences bien plus graves. • Prenez soin de vos pneumatiques. Gonflez-les à la pression recommandée. Un sur-gonflage ou un sous-gonflage entraîne une usure inutile des pneumatiques. Vérifiez la pression des pneumatiques au moins une fois par mois.
Un mauvais alignement peut résulter d’un choc contre le trottoir ou d’une conduite trop rapide sur un revêtement irrégulier. Un mauvais alignement provoque une usure plus rapide des pneumatiques et peut également entraîner d’autres problèmes ainsi qu’une plus grande consommation de carburant. • Maintenez votre véhicule en bon état. Pour réaliser de meilleures économies de carburant et réduire les coûts d’entretien, entretenez votre véhicule suivant le plan d’entretien de la section 7. Si vous conduisez votre véhicule dans des conditions difficiles, un entretien plus fréquent est nécessaire (reportez-vous à la section 7 pour de plus amples détails). • Gardez votre véhicule propre. Pour un service maximal, votre véhicule doit être maintenu propre et être exempt de matières corrosives. Il est particulièrement important que de la boue, de la saleté, de la glace, etc. ne puisse pas s’accumuler sous le véhicule. Cette masse supplémentaire peut entraîner un accroissement de la consommation de carburant et contribuer également à la corrosion.
• Ne laissez pas le moteur tourner au ralenti plus longtemps que nécessaire. Si vous attendez (et ne vous retrouvez pas dans la circulation), coupez le moteur de votre véhicule et ne redémarrez que lorsque vous êtes prêt à partir. • N’oubliez pas, votre véhicule ne nécessite pas un échauffement prolongé. Après le démarrage du moteur, laissez tourner le moteur pendant 10 à 20 secondes avant de mettre le véhicule en prise. Cependant, par temps très froid, échauffez le moteur de votre véhicule un peu plus longtemps. • Ne faites pas tourner le moteur en sous-régime ou en surrégime. Le sousrégime consiste à conduire trop lentement pour un rapport de vitesse trop élevé, provoquant ainsi des àcoups du moteur. Si cela se produit, rétrogradez. Le surrégime consiste à pousser le moteur au-delà de sa limite de sécurité. Cela peut être évité en engageant la vitesse recommandée.
Le système de climatisation fonctionne grâce à la puissance du moteur ; votre consommation augmente donc lorsque vous l’utilisez. • L’ouverture des vitres à des vitesses élevées peut diminuer les économies de carburant. • Les économies de carburants sont moindres par vent latéral et vent contraire. Pour compenser en partie ces pertes, ralentissez lorsque vous conduisez dans ces conditions. Il est important de maintenir un véhicule dans un bon état de fonctionnement, à la fois pour des raisons de sécurité et d’économie. Par conséquent, faites effectuer un contrôle et un entretien programmés par un concessionnaire HYUNDAI agréé.
- Moteur coupé en roulage Ne coupez jamais le moteur pour descendre en roue libre ou à tout moment lorsque le véhicule roule. La direction assistée et les servofreins ne fonctionnent pas correctement lorsque le moteur est coupé. Laissez plutôt le moteur tourner et rétrogradez sur un rapport approprié, afin d’obtenir un effet de frein moteur. De plus, le fait de couper l’allumage tout en conduisant peut provoquer le blocage du volant, entraînant ainsi une perte de contrôle de la direction du véhicule. Cela peut causer des blessures graves ou mortelles.
• Lorsque vous freinez sans freins ABS, effectuez une action de pompage sur la pédale de frein, par un léger mouvement de haut en bas, jusqu’à l’arrêt du véhicule.
• Utilisez du sable, du sel, des chaînes ou d’autres éléments antidérapants sous les roues motrices pour permettre la traction lorsque vous êtes bloqué sur la glace, la neige ou la boue.
- Rétrogradage Lorsque vous conduisez sur des surfaces glissantes, le rétrogradage avec une boîte-pont automatique peut provoquer un accident Le brusque changement de vitesse de rotation des pneumatiques peur faire patiner ces derniers. Soyez prudent lorsque vous rétrogradez sur des surfaces glissantes. S’il est nécessaire de faire basculer le véhicule pour l’extraire de la neige, du sable ou de la boue, faîtes d’abord tourner le volant à droite et à gauche pour dégager la zone située autour des roues avant. Ensuite, alternez la marche arrière et la marche avant en passant de R (marche arrière) à 1 (première vitesse) dans les véhicules équipés d'une boîtepont manuelle ou alternez la marche arrière et toute vitesse de marche avant dans les véhicules dotés d'une boîtepont automatique. N’emballez pas le moteur et faîtes tourner les roues aussi lentement que possible. Si vous êtes toujours bloqué après quelques essais, faîtes appel à un véhicule tracteur pour dégager votre véhicule, afin d’éviter la surchauffe du moteur et l’endommagement éventuel de la boîtepont.
La rotation des roues à vitesse élevée lorsque le véhicule est immobile peut provoquer la surchauffe d’un pneumatique, son explosion et causer des blessures aux personnes à proximité.
• Ralentissez et maintenez une distance plus importante entre vous et les autres véhicules, car la visibilité est réduite de nuit, particulièrement en l’absence d’éclairage public. • Réglez vos rétroviseurs pour réduire l’éblouissement des phares des autres véhicules. • Veillez à ce que vos feux soient propres et bien réglés sur les véhicules non équipés d’un réglage automatiques des feux. Des feux sales ou mal réglés diminuent de beaucoup la visibilité de nuit.
• Une pluie battante réduit la visibilité et augmente la distance d’arrêt du véhicule, il faut donc ralentir. • Maintenez vos essuie-glaces en bon état. Remplacez vos balais d’essuieglace lorsqu’ils commencent à faire des raies ou n’essuient pas certaines zones du pare-brise.
• Si vous pensez que vos freins risquent d’être mouillés, actionnez-les légèrement en roulant, jusqu’à ce qu’ils fonctionnent à nouveau normalement.
Evitez de rouler dans des zones inondées à moins que vous ne soyez sûr que le niveau de l’eau ne dépasse pas la base du moyeu de la roue. Roulez lentement lorsque vous traversez une zone inondée. Prévoyez une distance de freinage adéquate, car les performances des freins risquent d’être affectées. Après avoir traversé une zone inondée, séchez les freins en les actionnant doucement plusieurs fois pendant que le véhicule roule lentement.
Une faible pression de gonflage des pneumatiques entraîne une surchauffe et une défaillance éventuelle des pneumatiques. Evitez d’utiliser des pneumatiques usés ou endommagés qui pourraient entraîner une traction réduite ou une défaillance du pneumatique.
CONDUITE EN HIVER Neige ou verglas équivalents aux pneus d’origine. Dans le cas contraire, cela peut affecter la sécurité et le comportement de votre véhicule. De plus, les excès de vitesse, les accélérations rapides, les freinages brusques et les virages serrés peuvent être des pratiques très dangereuses. Pendant la décélération, utilisez au maximum le frein moteur. Un freinage brusque sur route enneigée ou verglacée peut provoquer des patinages. Vous devez conserver une distance suffisante entre le véhicule qui vous précède et votre véhicule. Freinez également doucement. Il convient de noter que la mise en place de chaînes sur le pneumatique donnera une plus grande poussée à votre véhicule mais n’empêchera pas les dérapages latéraux.
éventuelle restriction de leur utilisation, au niveau local, national et municipal.
Si vous ne disposez pas de chaînes pour un véhicule 4 roues motrices, il est possible d'installer des chaînes uniquement sur les roues avant.
15 mm (0,59 pouces). Tout endommagement de votre véhicule suite à l’utilisation d’une chaîne inadaptée n’est pas couvert par la garantie constructeur de votre véhicule.
à la caisse et aux suspensions de votre véhicule qui peuvent ne pas être couverts par la garantie constructeur. Par ailleurs, les crochets de fixation des chaînes peuvent être endommagés lors du contact avec des parties du véhicule et les chaînes peuvent se détacher du pneu. Assurez-vous que les chaînes sont certifiées de la classe « S » SAE. • Vérifiez toujours que le montage des chaînes est correct, après avoir roulé sur environ 0,5 à 1 km (0,3 à 0,6 miles). Resserrez ou montez à nouveau les chaînes si elles ne sont pas correctement tendues.
Lors de la mise en place des chaînes, suivez les instructions du fabricant et montez -les aussi serrées que possible. Roulez lentement avec les chaînes. Si vous entendez que les chaînes entrent en contact avec la caisse ou le châssis, arrêtez-vous et resserrez-les. Si cela persiste, ralentissez jusqu’à ce que cela s’arrête. Enlevez les chaînes dès que vous commencez à conduire sur des routes dégagées.
Lorsque vous mettez en place les chaînes, stationnez le véhicule sur une aire surélevée éloignée de la circulation. Allumez les feux de détresse du véhicule et placez un triangle d’avertissement derrière le véhicule, si vous en avez un. Enclenchez toujours la position parking (P), serrez le frein de stationnement et coupez le moteur avant de mettre en place les chaînes.
- Chaînes à neige • L’utilisation de chaînes peut affecter sensiblement la maniabilité de votre véhicule. • Ne dépassez pas 30 km/h (20 miles/h) ou la vitesse limite recommandée par le fabricant des chaînes, en choisissant la plus basse des deux. • Conduisez prudemment et évitez les bosses, les trous, les virages serrés et autres obstacles susceptibles de faire rebondir le véhicule. • Evitez les virages serrés et les freinages avec les roues bloquées.
Votre véhicule est livré avec un liquide de refroidissement glycol de grande qualité dans le système de refroidissement. Il s’agit du seul type de liquide de refroidissement qui doit être utilisé car il contribue à la prévention de la corrosion dans le système de refroidissement, lubrifie la pompe à eau et empêche le gel. Assurez-vous de remplacer ou de renouveler le liquide de refroidissement conformément au plan d’entretien de la section 7. Avant l’hiver, faites tester votre liquide de refroidissement pour vous assurer que son point de congélation est satisfaisant pour les températures prévues pendant l’hiver.
• Des chaînes d’une taille inadéquate ou mal montées peuvent endommager les conduites de freins, les suspensions, la caisse et les roues de votre véhicule. • Arrêtez-vous et resserrez les chaînes lorsque vous les entendez heurter le véhicule.
être vérifié par un concessionnaire HYUNDAI agréé ou une station-service.
à la section 8 pour les recommAndations. Si vous n’êtes pas sûr de l’huile que vous devriez utiliser, consultez un concessionnaire HYUNDAI agréé.
P (boîte automatique), en 1ère ou en marche arrière (boîte manuelle) et bloquez les roues arrière afin que le véhicule ne puisse pas rouler. Desserrez ensuite le frein de stationnement.
Examinez vos bougies comme décrit dans la section 7 et remplacez-les si nécessaire. Vérifiez également l’ensemble du câblage et des composants du système d’allumage pour vous assurer qu’ils ne sont pas fendus, usés, ou endommagés de quelle que manière que ce soit.
Ne laissez pas s’accumuler de la glace et de la neige sous le véhicule Dans certaines conditions, de la neige et de la glace peuvent s’accumuler sous les ailes et affecter la direction. Lors de la conduite en hiver dans des conditions difficiles où cette situation peut se produire, vous devez contrôler périodiquement le châssis de votre véhicule pour vous assurer que le mouvement des roues avant et le déplacement des éléments de direction n’est pas entravé.
Ne tractez une remorque que si vous avez suivi les toutes les étapes de cette section.
• La charge maximale autorisée techniquement sur l’essieu ou les essieux arrière ne peut pas être dépassée de plus de 15 % et la masse en charge maximale autorisée techniquement du véhicule ne peut pas être dépassée de plus de 10 % ou 100 kg (220,4 livres), la valeur la plus basse étant retenue. Dans ce cas, ne dépassez pas 100 km/h (62,1 miles/h) pour les véhicules de la catégorie M1 ou 80 km/h (49,7 miles/h) pour les véhicules de la catégorie N1. • Quand un véhicule de la catégorie M1 remorque un attelage, la charge supplémentaire imposée au dispositif d’attelage de remorque peut provoquer un dépassement des capacités de la charge maximale du pneu, mais de 15 % maximum. Dans ce cas, ne dépassez pas 100 km/h (62,1 miles/h) et augmentez le pression de gonflage des pneus d’au moins 0,2 bar.
Souvenez-vous qu’il faut adopter une conduite différente avec un véhicule muni d’une remorque. La traction d’une remorque a des répercussions sur la maniabilité, la longévité et les économies de carburant. Pour tracter une remorque correctement, il faut recourir à un équipement adapté qui doit être utilisé de manière adéquate.
• Devez-vous effectuer des trous dans la carrosserie de votre véhicule pour installer une barre de remorquage ? Le cas échéant, assurez-vous de les reboucher lorsque vous la retirez. Si vous ne le faites pas, du monoxyde de carbone (CO) mortel en provenance de l’échappement peut pénétrer à l’intérieur de votre véhicule, ainsi que de la saleté et de l’eau. • Les pare-chocs de votre véhicules ne sont pas conçus pour recevoir des crochets. N’y fixez pas de crochets de location ou d’autres crochets à fixer aux pare-chocs. Utilisez uniquement un crochet monté sur un cadre, ne se fixant pas sur le pare-chocs. • Vous trouverez un crochet d'attelage HYUNDAI chez un concessionnaire HYUNDAI agréé.
Conduite avec une remorque
Croisez les chaînes sous la barre de traction de votre remorque, de telle sorte que la barre ne tombe pas sur la route si elle se sépare du crochet. Les instructions relatives aux chaînes de sécurité doivent être fournies par le fabricant de la barre de remorquage ou de la remorque. Pour fixer les chaînes, suivez les recommandations du fabricant. Réglez toujours vos chaînes de sorte à ce qu’elles soient toujours juste assez lâches pour vous permettre de tourner avec votre remorque. Ne laissez jamais des chaînes de sécurité traîner au sol.
Si le poids de votre remorque est supérieur à la limite maximale autorisée sans freins de remorque, il est nécessaire d'équiper celle-ci d'un système de freinage. Assurez-vous de lire et de suivre les instructions relatives aux freins de remorque pour être en mesure de les installer, de les ajuster et de les entretenir correctement. • Ne trafiquez ou ne modifiez par le système de freinage de votre véhicule.
Habituez-vous à manœuvrer et à freiner avec le poids supplémentaire de la remorque. Gardez toujours à l’esprit que le véhicule que vous conduisez à présent est bien plus long et moins réactif que votre véhicule seul. Avant de partir, vérifiez la barre de remorquage et la plate-forme de la remorque, les chaînes de sécurité, le ou les connecteur(s) électrique(s), les feux, les pneus et le réglage des rétroviseurs. Si la remorque dispose de freins électriques, faites avancer votre véhicule et sa remorque, puis actionner la commande frein de remorque manuellement afin de vous assurer que les freins fonctionnent. Cette opération vous permet en même temps de vérifier la connexion électrique. Lors de votre trajet, effectuez des contrôles occasionnels afin de vous assurer que la charge est bien arrimée et que les feux et les freins de la remorque fonctionnent toujours.
- Freins de remorque N’utilisez pas une remorque munie d’un système de freinage propre si vous n’êtes pas absolument certain d’avoir correctement réglé le système de freinage. Cette tâche doit être réalisée par un spécialiste Faites appel à un atelier expérimenté et compétent spécialisé dans les remorques.
Vous aurez besoin d’une distance de dépassement supérieure en tractant une remorque. Et, votre attelage étant bien plus long, vous devrez avancer plus loin devant le véhicule dépassé avant de vous rabattre dans votre voie. Marche arrière Tenez la partie inférieure du volant à une main. Puis, pour déplacer la remorque vers la gauche, déplacez votre main vers la gauche. Pour déplacer la remorque vers la droite, déplacez votre main vers la droite. Reculez toujours lentement, et, si possible, faites-vous guider.
Feux clignotants sur une remorque Lorsque vous tractez une remorque, votre véhicule doit disposer de feux clignotants différents et d’un câblage supplémentaire. Les flèches vertes situées sur votre combiné d’instruments clignoteront chaque fois que vous signalerez un changement de direction ou de file. Lorsqu’ils sont correctement connectés, les feux de votre remorque clignoteront également pour signaler aux autres conducteurs que vous allez tourner, changer de file ou vous arrêter. Lorsque vous tractez une remorque, les flèches vertes situées sur votre combiné d’instruments clignoteront lorsque vous signalerez un changement de direction, même si les lampes de la remorque sont grillées. Ainsi, vous pourriez penser que les conducteurs situés derrière vous aperçoivent vos signaux, alors qu’en fait ce n’est pas le cas. Il est important de vérifier à l’occasion que les lampes de la remorque fonctionnent toujours. Vous devez également vérifier les feux chaque fois que vous déconnectez et reconnectez les câbles.
Un concessionnaire HYUNDAI agréé peut vous aider à installer votre faisceau de câblage.
électrique de votre véhicule et/ou de blesser des personnes.
Réduisez votre vitesse et rétrogradez avant d’aborder une descente longue ou raide. Si vous ne rétrogradez pas, vous risquez de devoir tellement utiliser vos freins qu’ils pourraient chauffer et ne plus fonctionner efficacement. Dans une longue montée, rétrogradez et réduisez votre vitesse à environ 70 km/h (45 miles/h) pour réduire les risques de surchauffe du moteur et de la boîte-pont. Si votre remorque dépasse le poids de remorque maximal sans freins et que vous disposez d’une boîte-pont automatique, vous devez conduire en position D (Drive) lorsque vous tractez une remorque. Le fait de conduire votre véhicule en position D (Drive) lorsque vous tractez une remorque permet de réduire la production de chaleur et d’augmenter la longévité de votre boîte-pont.
• Lorsque vous tractez une remorque sur des pentes raides (plus de 6 %), faites très attention à la jauge de température du liquide de refroidissement moteur pour vous assurer de l’absence de surchauffe moteur. Si l’aiguille de la jauge traverse le cadran sur la position « H » (HOT), rangez-vous sur le côté et arrêtez-vous dès que cela ne présente aucun danger, et laissez tourner le moteur au ralenti jusqu’à ce qu’il se refroidisse. Vous pouvez avancer une fois que le moteur a suffisamment refroidi. • Vous devez régler la vitesse de conduite en fonction du poids de la remorque et de la pente pour réduire la possibilité de surchauffe du moteur et de la boîte-pont.
3. Tirez le frein à main et coupez le contact. 4. Placez des cales sous les roues de la remorque côté descente. 5. Démarrez le véhicule, actionnez les freins, passez en position point mort, relâchez d'abord le frein à main puis doucement les freins jusqu'à ce que les cales de la remorque absorbent la charge. 6. Réactionnez les freins, serrez à nouveau le frein à main et mettez votre véhicule en position R (marche arrière) si la boîte pont est manuelle et en position P (Park) si elle est automatique.
- Frein de stationnement Il peut être dangereux de sortir de votre véhicule lorsque le frein de stationnement n’est pas mis correctement. Si vous avez laissé tourner le moteur, le véhicule peut se déplacer soudainement. Vous ou d’autres personnes risqueraient des blessures sérieuses ou fatales.
1. La boîte-pont manuelle en position Neutral (Neutral/Point mort) ou la boîte-pont automatique en position P (Park), actionnez les freins et maintenez la pédale de frein enfoncée pendant que vous : • Lancez le moteur ; • Enclenchez une vitesse et • Desserrez le frein de stationnement. 2. Relevez lentement votre pied de la pédale de frein. 3. Roulez lentement jusqu’à ce que la remorque soit libérée des cales. 4. Arrêtez-vous et faites récupérer et conserver les cales par quelqu’un.
Votre véhicule nécessite un entretien plus fréquent lorsque vous tractez régulièrement une remorque. Les éléments importants à surveiller tout particulièrement sont l’huile moteur, le liquide de boîte-pont automatique, le lubrifiant de train de roues et le liquide de refroidissement. L’état des freins doit également faire l’objet d’une surveillance régulière. Chacun de ces éléments est abordé dans ce manuel. L’index vous permet d’y accéder rapidement. Si vous tractez une remorque, il est judicieux de consulter ces sections avant d’entamer votre voyage. Pensez également à entretenir votre remorque et le crochet. Suivez le programme d’entretien de votre remorque et contrôlez-le périodiquement. De préférence, procédez au contrôle avant chaque journée de conduite. Très important : tous les écrous et les boulons doivent être correctement serrés.
• En raison de la charge plus importante lors de l’utilisation d’une remorque, des surchauffes peuvent survenir les jours de fortes chaleurs ou lorsque vous gravissez des pentes. Si le témoin de température indique une surchauffe, coupez la climatisation et arrêtez le véhicule à un emplacement sûr, afin de laisser refroidir le moteur. • Lorsque vous tractez une remorque, vérifiez le liquide de boîte-pont à intervalles plus rapprochés. • Si votre véhicule n'est pas équipé de la climatisation, il est conseillé d'installer un ventilateur de condenseur afin d’améliorer les performances du moteur en cas de traction de remorque.
• Ne tractez pas de remorque avec votre véhicule durant ses 2000 premiers kilomètres (1200 miles) afin de permettre un rodage correct du moteur. Si vous ignorez cette consigne, cela peut entraîner un endommagement grave du moteur ou de la boîte-pont. • Lorsque vous tractez une remorque, consultez un concessionnaire HYUNDAI agréé pour obtenir de plus amples informations concernant les besoins supplémentaires , comme un kit de remorquage, etc. • Conduisez toujours votre véhicule à une allure modérée (vitesse inférieure à 100 km/h / 60 miles/h). • Dans une longue montée, ne dépassez pas 70 km/h (45 miles/h) ou la limitation de vitesse affichée pour les véhicules à remorque, la valeur la plus faible étant retenue. • Les considérations importantes ont trait au poids.
Distance recommandée entre le centre de la roue arrière et le point d’accouplement mm (Pouce) M/T : Boîte-pont manuelle Poids de la barre d’attelage
Quel poids peut atteindre une remorque en toute sécurité ? Son poids ne doit jamais dépasser le poids de remorque maximal avec freins. Mais même ce poids peut être excessif. Cela dépend de l’usage que vous faites de votre remorque. Par exemple, la vitesse, l’altitude, les types de routes, la température extérieure et la fréquence à laquelle votre véhicule est utilisé pour tracter une remorque sont importants. Le poids idéal de la remorque peut également dépendre de l’équipement spécial dont dispose votre véhicule.
Le poids supporté par la fourche de la remorque doit se situer dans les limites autorisées. Après avoir chargé votre remorque, pesez la remorque et la fourche séparément pour vérifier que les charges sont correctes.
- Remorque • Ne chargez jamais une remorque plus à l’arrière qu’à l’avant. L’avant doit supporter environ 60 % de la charge totale de la remorque et l’arrière environ 40 %. • Ne dépassez jamais la limite de poids de la remorque ou du dispositif de traction de la remorque. Une charge inadaptée peut endommager votre véhicule et/ou blesser des personnes. Contrôlez les poids et les charges sur une balance commerciale ou auprès d’un poste de police autoroutier équipé d’une balance. • Une remorque mal chargée peut entraîner une perte de contrôle du véhicule.
Il s’agit du poids du véhicule avec un réservoir plein et tout l’équipement standard. Il ne comprend pas les passagers, le chargement, ou les équipements optionnels. Poids à vide du véhicule Il s’agit du poids de votre nouveau véhicule lorsque vous en avez pris livraison chez votre concessionnaire auquel s’ajoute tout équipement issu du marché de pièces de rechange.
Ce chiffre inclut tous les poids venant s’ajouter au poids à vide de base, y compris le chargement et les équipements optionnels. Poids technique maxi sous essieu Il s’agit du poids total sur chaque essieu (avant et arrière), y compris le poids à vide du véhicule et la totalité de la charge utile. Poids technique maxi sous essieu Il s’agit du poids maximal autorisé que peut supporter un essieu (avant ou arrière). Ces nombres figurent sur l’étiquette de conformité. La charge totale sur chaque essieu ne doit jamais dépasser son poids technique maxi. Poids total en charge Il s’agit du poids à vide de base plus le poids réel de chargement plus les passagers.
Il s’agit du poids maximal autorisé du véhicule complètement chargé (en incluant toutes les options, les équipements, les passagers et le chargement). Le poids total autorisé est indiqué sur la plaque de certification. Surcharge
- Poids du véhicule Le poids technique maximal sous essieu et le poids technique maximal d’un véhicule isolé (PTAC) de votre véhicule sont indiqués sur l’étiquette fabricant apposée sur la portière conducteur (ou la portière passager avant). Le dépassement de ces limites de poids peut provoquer un accident ou endommager le véhicule. Vous pouvez calculer le poids de votre charge en pesant les éléments (et les personnes) avant de les mettre dans le véhicule. Prenez garde à ne pas surcharger votre véhicule.
En cas d’urgence pendant la conduite / 6-3 Si le moteur refuse de démarrer / 6-4 Démarrage d’urgence / 6-5 En cas de surchauffe du moteur / 6-7 Systeme de surveillance de la pression des pneus (TPMS) / 6-8 Si vous avez un pneu a plat / 6-14 Si vous avez un pneu à plat (avec le kit TireMobilityKit) / 6-20 Remorquage plateforme roulante / 6-26
Les feux de détresse servent à avertir les autres conducteurs qu’ils doivent être très prudents lorsqu’ils s’approchent qu’ils dépassent ou passent devant votre véhicule.
EN CAS D’URGENCE PENDANT LA CONDUITE Si le moteur cale à une intersection ou à un carrefour
à un carrefour, mettez le levier de vitesses au point mort, puis poussez le véhicule jusqu'à un endroit sûr. • Si votre véhicule est équipé d'une boîte de vitesses mécanique sans contacteur d'allumage, pour faire avancer le véhicule, passez la seconde ou la troisième vitesse, puis lancez le démarreur, sans appuyer sur la pédale d'embrayage.
1. Retirez votre pied de la pédale d’accélérateur et laissez ralentir le véhicule tout en conduisant en ligne droite. N’actionnez pas les freins immédiatement ou ne tentez pas de quitter la route car cela peut occasionner une perte de contrôle. Lorsque le véhicule a ralenti à une vitesse telle que freiner ne présente aucun danger, freinez prudemment et quittez la route. Quittez la route aussi loin que possible et garez-vous sur un terrain ferme et plat. Si vous-vous trouvez sur une autoroute divisée en deux, ne vous garez pas dans la zone médiane entre les deux voies. 2. Lorsque le véhicule est arrêté, allumez vos feux de détresse, serrez le frein de stationnement, et placez la boîte-pont en position P (boîte-pont automatique) ou Marche arrière (boîte-pont manuelle). 3. Faites sortir tous les passagers du véhicule. Assurez-vous qu’ils sortent du côté opposé à la circulation. 4. Lors du remplacement d’un pneu dégonflé, suivez les instructions fournies dans cette section.
2. Allumez vos feux de détresse. 3. Essayez de démarrer à nouveau le moteur. Si votre véhicule refuse de démarrer, prenez contact avec un concessionnaire HYUNDAI agréé ou faites vous assister par des personnes qualifiées.
SI LE MOTEUR REFUSE DE DÉMARRER Si le moteur ne tourne pas ou tourne lentement 1. Si votre véhicule dispose d’une boîtepont automatique, assurez-vous que le levier de changement de vitesses est dans la position N (Neutral/Point mort) ou P (Park) et que le frein d’urgence est serré. 2. Vérifiez que les bornes de la batterie sont propres et bien serrées. 3. Allumez l’éclairage intérieur. Si la lumière faiblit ou s’éteint lorsque vous faites tourner le démarreur, la batterie est déchargée. 4. Vérifiez que les bornes du démarreur sont suffisamment serrées. 5. Ne poussez pas ou ne tirez pas le véhicule pour le démarrer. Reportezvous aux instructions pour un démarrage avec des câbles.
1. Vérifiez le niveau de carburant. 2. Le contacteur d’allumage étant en position LOCK / OFF, vérifiez tous les connecteurs à l’allumage, la bobine et les bougies. Reconnectez ce qui peut être déconnecté ou mal connecté. 3. Vérifiez la conduite de carburant dans le compartiment moteur. 4. Si le moteur ne démarre toujours pas, appelez un concessionnaire HYUNDAI agréé ou faites vous assister par des personnes qualifiées.
DÉMARRAGE D’URGENCE Câbles volants
- Batterie N’essayez jamais de contrôler le niveau d’électrolyte d’une batterie, car elle risquerait de se briser ou d’exploser, causant ainsi de graves blessures. Les batteries contiennent de l’acide sulfurique. Il s'agit d'un composé chimique hautement oxydant et toxique. Lorsque vous utilisez des câbles de démarrage, portez des lunettes de protection et veillez attentivement à ne provoquer aucune projection d'acide sur la peau, sur vos vêtements ou sur le véhicule. • N’essayez pas de démarrer une batterie avec des câbles si la batterie déchargée est gelée ou si le niveau d’électrolyte est bas, la batterie risquant de se briser ou d’exploser.
1. Assurez-vous que la batterie de secours est en 12 volts et que sa borne négative est reliée à la masse. 2. Si la batterie de secours est située dans un autre véhicule, prenez garde à ce que les véhicules ne se touchent pas. 3. Désactivez tous les consommateurs électriques qui ne sont pas nécessaires. 4. Connectez les câbles volants dans l’ordre exact indiqué dans l’illustration. Connectez d’abord une extrémité d’un câble volant à la borne positive de la batterie déchargée (1), puis connectez l’autre extrémité à la borne positive de la batterie de secours (2). Connectez alors une extrémité de l’autre câble volant à la borne négative de la batterie de secours (3), puis l’autre extrémité à un élément métallique fixe et solide (par exemple, la ferrure de levage du moteur) éloigné de la batterie (4). Ne le connectez pas à ou près d’un élément mobile lorsque le moteur démarre.
élément que les bornes de batteries et la masse adéquates. Ne vous penchez pas au-dessus de la batterie lorsque vous effectuez les connexions.
Ne connectez pas le câble volant provenant de la borne négative de la batterie de secours à la borne négative de la batterie déchargée. Cela peut provoquer la surchauffe et la fissuration de la batterie déchargée en libérant de l’acide. 5. Démarrez le moteur du véhicule possédant la batterie de secours et laissez-le tourner à 2000 tr/min, puis démarrez le moteur du véhicule possédant la batterie déchargée. Si la raison pour laquelle votre batterie s’est déchargée n’est pas évidente, vous devez faire contrôler votre véhicule par concessionnaire HYUNDAI agréé.
Vous ne devez pas démarrer un véhicule équipé d’une boîte-pont mécanique en le poussant, cela peut endommager le système anti-pollution. Les véhicules équipés d’une boîte-pont automatique ne peuvent pas être démarrés en les poussant. Suivez les instructions de cette section relatives au démarrage avec des câbles.
EN CAS DE SURCHAUFFE DU MOTEUR Si la jauge de température indique une surchauffe, si vous constatez une perte de puissance, ou si vous entendez un fort bruit de cognement ou un cliquetis, la température du moteur est probablement trop élevée. Ci cela se produit, vous devez: 1. Quitter la route et vous arrêter dès que cela est possible en toute sécurité. 2. Placer le levier de changement de vitesses dans la position P (boîte-pont automatique) ou N (Neutral) (boîtepont manuelle) et serrer le frein de stationnement. Si la climatisation est activée, coupez-la. 3. Si du liquide de refroidissement coule sous le véhicule ou si de la vapeur s’échappe du capot, arrêtez le moteur. N’ouvrez pas la capot avant que le liquide de refroidissement ait cessé de couler ou que le dégagement de fumées se soit arrêté. Si aucune perte de liquide de refroidissement moteur et aucune vapeur ne sont apparentes, laissez le moteur tourner et assurezvous que le ventilateur de refroidissement du moteur fonctionne. Si le ventilateur ne fonctionne pas, coupez le moteur.
éloignez vos cheveux, vos mains et vos vêtements des pièces mobiles comme le ventilateur et les courroies de transmission pour éviter des blessures. 5. Si la courroie de transmission de la pompe à eau est cassée ou si du liquide de refroidissement moteur s’échappe, coupez le moteur immédiatement et appelez le concessionnaire HYUNDAI agréé le plus proche pour qu’il vous prête assistance.
6. Si vous ne pouvez pas trouver la cause de la surchauffe, attendez que la température du moteur soit redevenue normale. Puis, si du liquide de refroidissement a été perdu, en ajouter soigneusement dans le réservoir pour amener le niveau de liquide dans le réservoir à mi-hauteur. 7. Procédez avec circonspection en restant attentif à d’autres signes de surchauffe. Si une surchauffe se produit de nouveau, appelez un concessionnaire HYUNDAI agréé pour qu’il vous prête assistance.
Les pneus, y compris la roue de secours (si équipé), doivent être contrôlés tous les mois à froid et être gonflés à la pression recommandée par le fabricant sur l'étiquette de pression des pneus. (Si votre véhicule est équipé de pneus aux dimensions différentes de celles indiquées sur la l'étiquette de pression des pneus, vous devez déterminer la pression appropriée pour ces pneus).
également la consommation de carburant et l'usure de la bande de roulement, et peut réduire la maniabilité ainsi que les performances de freinage. Bien entendu, le TPMS ne dispense pas le conducteur d'assurer la maintenance appropriée des pneus ; il est de sa responsabilité de veiller à leur pression, même si le sousgonflage n'est pas assez important pour allumer le témoin de pression des pneus.
Lorsque le système détecte un dysfonctionnement, le témoin clignote pendant environ une minute et reste ensuite allumé en continu. Cette séquence se reproduit aux démarrages suivants du véhicule aussi longtemps que l’anomalie est présente. Lorsque le témoin d'anomalie est allumé, le système n'est pas en mesure de détecter ni de signaler que la pression d’un pneu est trop faible comme initialement prévu. De nombreuses raisons peuvent expliquer le dysfonctionnement du TPMS, notamment le montage sur le véhicule de pneus ou roues de secours ou de rechange qui empêchent le TPMS de fonctionner correctement. Contrôlez toujours le témoin d'anomalie TPMS après avoir remplacé un ou plusieurs pneus ou roues sur votre véhicule pour vous assurer que le TPMS continue de fonctionner correctement avec les nouveaux pneus ou roues.
✽ REMARQUE Si le voyant TPMS, le témoin de pression des pneus et l'indicateur de position de la roue concernée ne s'allument pas pendant 3 secondes après avoir mis le contact sur ON ou allumé le moteur, ou alors s'ils restent allumés plus de 3 secondes environ, emmenez votre véhicule chez le concessionnaire HYUNDAI agréé le plus proche et faites contrôler le système.
Indicateur de position de la roue concernée Les voyants du système de surveillance de la pression des pneus s'allument lorsqu'un ou plusieurs pneus sont dangereusement sousgonflés. L'indicateur de position vous permet de voir lequel des pneus est sous-gonflé, en allumant le voyant de position correspondant. Si l'un des témoins lumineux s'allume, ralentissez immédiatement, adoptez une conduite souple et augmentez les distances de freinage. Arrêtez-vous dès que possible et vérifiez vos pneus sans attendre. Gonflez les pneus à la pression indiquée sur l'étiquette située au niveau du montant central (côté conducteur).
Le témoin d'anomalie TPMS peut s'allumer, de même le témoin de pression des pneus et l'indicateur de position de la roue restent allumés après le redémarrage et pendant environ 20 minutes tant que vous n'avez pas fait réparer et remplacer le pneu défaillant.
été gonflés à la pression recommandée par temps chaud. Cela ne signifie pas que votre TPMS fonctionne mal. En fait, la pression des pneus diminue proportionnellement à la baisse de température. Lorsque vous faites un trajet d'une région chaude à une région froide ou inversement, ou encore si la température extérieure est extrêmement chaude ou froide, vous devez contrôler la pression des pneus et les gonfler à la pression recommandée.
Le témoin de pression des pneus s’allume après avoir clignoté pendant environ une minute lorsqu’il y a un problème avec le système de surveillance de la pression des pneus. Si le système est capable de détecter correctement un signe de sous-gonflage au même moment qu'une défaillance du système, le témoin d'anomalie TPMS, le témoin de pression des pneus ainsi que l'indicateur de position s'allument. Par exemple si le capteur avant gauche est défaillant, le témoin d'anomalie TPMS s'allume mais si le pneu avant droit, arrière gauche ou arrière droit est sous-gonflé, le témoin de pression des pneus et l'indicateur de position de la roue sont susceptibles de s'allumer en même temps que le témoin d'anomalie TPMS. Faites contrôler le système dès que possible par un concessionnaire HYUNDAI agréé afin de déterminer l'origine du problème.
• Il se peut que le témoin d'anomalie TPMS s'allume lorsque le véhicule passe à proximité de câbles électriques ou d'émetteurs radio tels que des commissariats de police, des administrations ou autres établissements publics, des stations radio-émettrices, des installations militaires, des aéroports, des tours de transmission, etc. Ces bâtiments peuvent donc nuire au fonctionnement normal du système de surveillance de la pression des pneus (TPMS). • Il se peut que le témoin d'anomalie TPMS s'allume si certains appareils électroniques, tels que des ordinateurs bloc-notes, sont utilisés dans le véhicule. Cela risque également de nuire au fonctionnement normal du système de surveillance de la pression des pneus (TPMS).
Si vous en utilisez, vous devrez remplacer le capteur. Chaque roue est équipée d'un capteur de pression monté à l'intérieur du pneu, derrière la tige de valve. Vous devez utiliser des roues spéciales pour TPMS. l est recommandé de toujours faire appel à un concessionnaire HYUNDAI agréé pour toute intervention sur vos pneus.
Lorsque vous remplacez le pneu dégonflé par la roue de secours, l'indicateur de dysfonctionnement du TPMS (système de surveillance de la pression des pneus) peut s'allumer au bout de quelques minutes car le capteur TPMS n'est pas monté sur la roue de secours. Une fois que le pneu dégonflé est regonflé à la pression recommandée et réinstallé sur le véhicule ou qu'un nouveau capteur TPMS est monté sur la roue, l'indicateur de dysfonctionnement du TPMS et les témoins lumineux s'éteignent après quelques minutes. Si, après quelques minutes, les voyants ne sont toujours pas éteints, rendez vous chez un concessionnaire HYUNDAI agréé.
Faites réparer ou remplacer le pneu équipé du système TPMS par un concessionnaire agréé HYUNDAI dès que possible.
à identifier un pneu sous-gonflé d'un simple coup d'œil. Servez-vous toujours d'une jauge de pression adaptée pour mesurer la pression de gonflage de vos pneus. A noter que la pression d'un pneu chaud (qui vient de rouler) sera supérieure à celle d'un pneu froid (à l'arrêt depuis au moins 3 heures et qui a roulé moins de 1 mile/1,6 km pendant cette période de 3 heures). Laissez le pneu refroidir avant de mesurer la pression de gonflage. Assurez-vous toujours qu'un pneu est froid avant de le gonfler à la pression recommandée. Un pneu est froid lorsque le véhicule est resté à l'arrêt pendant 3 heures et a roulé moins de 1 mile (1,6km) pendant cette période de 3 heures.
équipé d'un système de surveillance de la pression des pneus. En effet, elle risque d'endommager les capteurs de pression des pneus.
• Le TPMS ne peut pas vous avertir concernant des dégâts importants et soudains causés à un pneu par des facteurs externes tels que des clous ou des débris sur la route. • Si vous remarquez que le véhicule est instable, décélérer, freinez en douceur, puis garez-vous dans un endroit sûr à l'écart de la route.
- Protection du TPMS L'altération, la modification ou la désactivation des composants du système de surveillance de la pression des pneus (TPMS) risque d'entraver la capacité du système à avertir le conducteur de pneus sous-gonflés et/ou de dysfonctionnements du TPMS. L'altération, la modification ou la désactivation des composants du système de surveillance de la pression des pneus (TPMS) peut, en outre, entraîner l'annulation de la garantie pour cette partie du véhicule.
SI VOUS AVEZ UN PNEU A PLAT Utilisation du cric
Le cric, la poignée du cric et la clé d’écrous de roues sont rangés dans le coffre. Soulevez le couvercle du bac de rangement pour avoir accès à cet équipement. (1) Poignée du cric (2) Cric (3) Clé d’écrous de roues
- Changement de roue • N’entreprenez jamais des réparations de votre véhicule sur la voie publique ou sur autoroute. • Eloignez toujours complètement le véhicule de la route vers l’accotement avant de tenter de changer une roue. Le cric doit être utilisé sur un sol stable et plat. Si vous ne pouvez pas trouver d’endroit stable et plat en dehors de la route, faites appel à une société de remorquage pour qu’elle vous prête assistance. (Suite)
• Assurez-vous d’utiliser les bonnes positions avant et arrière pour placer le cric sous le véhicule. N’utilisez jamais les pare-chocs ou toute autre partie du véhicule comme point d’appui du cric. • Le véhicule peut aisément s’échapper du cric et causer de graves blessures ou la mort. Il ne faut jamais s’allonger sous un véhicule soutenu uniquement par un cric, utilisez des chandelles. • Ne démarrez pas ou ne faites pas tourner le moteur lorsque le véhicule est sur le cric. • Ne laissez personne à bord du véhicule lorsqu’il est sur le cric. • Assurez-vous que les enfants présents sont dans un endroit sûr éloigné de la route et du véhicule que vous voulez soulever à l’aide du cric.
à oreilles maintenant la roue. Replacez la roue dans l’ordre inverse du démontage. Afin d’éviter que la roue de secours et les outils ne « ballottent » lorsque le véhicule est en mouvement, rangez-les correctement.
1.Garez-vous sur une surface plane et serrez fermement le frein de stationnement. 2.Placez le levier de changement de vitesses de la boîte-pont manuelle dans la position R (Reverse/Marche arrière) et celui d'une boîte-pont automatique dans la position P (Park). 3. Actionnez les feux de détresse.
5. Calez l’avant et l’arrière de la roue qui est opposée en diagonale à la position du cric.
• Nous recommandons un calage des roues du véhicule et de ne laisser personne à bord d’un véhicule levé à l’aide d’un cric.
- Emplacement du cric Afin de réduire le risque de blessures, veillez à n’utiliser que le cric fourni avec le véhicule et dans la bonne position ; n’utilisez jamais une autre partie du véhicule comme point d’appui du cric. OCM054012
Avant de retirer les écrous de roue, assurez-vous que le véhicule est stable et qu’il n’existe aucun risque de mouvement ou de glissement.
Manipulez-les prudemment pour éviter d’éventuelles blessures graves. Avant de mettre la roue en place, assurez-vous que rien sur le moyeu ou la roue (par exemple de la boue, du goudron, du gravier, etc.) ne gêne la roue pour être solidement fixée au moyeu. S’il y a quoi que soit, enlevez-le. Si le contact sur la surface de montage n’est pas bon entre la roue et le moyeu, les écrous de la roue peuvent se desserrer et entraîner la perte d’une roue. Si vous perdez une roue, vous risquez de perdre le contrôle du véhicule. Cela peut provoquer des blessures graves ou mortelles.
Secouez légèrement le pneu pour être sût qu’il est bien positionné, puis serrez à nouveau les écrous autant que possible avec vos doigts. 11. Descendez le véhicule au sol en tournant la clé d’écrous de roues dans le sens inverse des aiguilles d’une montre.
écrous de roue. Assurez-vous que la douille repose complètement sur l’écrou. Ne vous tenez pas debout sur la clé à pipe ou n’utilisez pas de raccord sur la clé à pipe. Faites le tour de la roué en serrant chaque autre écrou jusqu’à ce qu’ils soient tous serrés. Puis vérifiez à nouveau que chaque écrou est bien serré. Après remplacement des roues, faites serrer les écrous de roue au bon couple dès que possible par un concessionnaire HYUNDAI agréé.
Roue en acier & roué en alliage d’aluminium : 9~11 kg.m (65~79 liv.pied) Si vous disposez d’un manomètre pour pneus, retirez le capuchon de valve et contrôlez la pression d’air. Si la pression est inférieure aux recommandations, conduisez lentement jusqu’à la station-service la plus proche et gonflez les pneus à la bonne pression. Si elle est trop élevée, rendez-la conforme jusqu’à ce qu’elle soit correcte. Remettez toujours en place le capuchon de valve après vérification ou mise en conformité de la pression des pneus. Si le capuchon n’est pas remis en place, il peut y avoir une fuite d’air en provenance du pneu. Si vous perdez un capuchon de valve, achetez-en un autre et mettez-le en place dès que possible. Après avoir changé de roue, fixez toujours en position le pneu à plat puis remettez le cric et l’outillage dans leurs propres espaces de rangement.
écrous à filetage métrique possédant la même configuration de chanfrein. La mise en place d’un écrou à filetage non métrique sur un goujon métrique ou inversement ne permettra pas de fixer convenablement la roue au moyeu et endommagera le goujon de sorte qu’il devra être remplacé. Remarquez que la plupart des écrous de roue ne possèdent pas un filetage métrique. Portez une attention extrême au type de filetage avant de mettre en place des écrous ou des roues en pièces de rechanges. En cas de doute, consultez un concessionnaire HYUNDAI agréé.
- Goujons de roue Si les goujons sont endommagés, ils risquent de perdre leur capacité à maintenir la roue. Cela pourrait provoquer la perte de la roue et une collision entraînant de graves blessures. Afin d’éviter que le cric, la poignée de cric, la clé d’écrous de roues, et la roue de secours ne ballottent lorsque le véhicule est en mouvement, rangez-les correctement.
- Pression incorrecte de la roue de secours Contrôlez la pression de gonflage dès que possible après avoir mis en place la roue de secours. Réglez-la à la pression spécifiée, si nécessaire. Reportez-vous à la section 8, « Pneus et roues ».
SI VOUS AVEZ UN PNEU À PLAT (AVEC LE KIT TIREMOBILITYKIT, LE CAS ÉCHÉANT)
Une perte de pression d’air dans le pneu peut en affecter les performances. Il est donc préférable d’adopter une conduite mesurée, notamment si le véhicule est très chargé ou équipé d’une remorque. Le TireMobilityKit n'est pas conçu ni élaboré pour être une méthode de réparation permanente des pneus et ne doit être utilisé que pour un pneu. Ce manuel d’instructions vous explique de façon détaillée comment procéder à la réparation temporaire d’une crevaison, de manière aisée et efficace. Lisez la section "Notes relatives à l'utilisation sécurisée du TireMobilityKit".
TireMobilityKit si un pneu est gravement endommagé après avoir roulé à plat ou si la pression d'air est insuffisante. Seules les crevaisons situées dans la zone de la bande de roulement du pneu peuvent être colmatées à l'aide du TireMobilityKit. Pour des raisons de sécurité, un pneu endommagé sur le flanc ne doit pas être réparé.
0. Etiquette de limitation de vitesse 1. Bouteille d'agent d'étanchéité et étiquette de limitation de vitesse 2. Tuyau flexible de remplissage permettant de relier la bouteille d'agent d'étanchéité au pneu
4. Support pour d'étanchéité 5. Compresseur 8. Bouton permettant de diminuer la pression de gonflage 9. Tuyau flexible permettant de relier le compresseur à la bouteille d'agent d'étanchéité ou le compresseur à la roue Les connecteurs, le câble et le tuyau flexible de connexion sont rangés dans le logement du compresseur prévu à cet effet.
TireMobilityKit, respectez les instructions figurant sur le flacon d'enduit d'étanchéité. Retirez l'étiquette de limitation de vitesse située sur la bouteille d'agent d'étanchéité et mettezla sur le volant. Veuillez vérifier la date d'expiration mentionnée sur la bouteille d'agent d'étanchéité.
1. Remplissage avec de l'agent d'étanchéité Respectez scrupuleusement l'ordre dans lequel cette opération doit être effectuée afin d'éviter tout risque d'écoulement de l'agent d'étanchéité sous haute pression. 1) Agitez la bouteille d'agent d'étanchéité. 2) Vissez le tuyau flexible de connexion 9 sur le connecteur de la bouteille d'agent d'étanchéité. 3) Assurez-vous que le bouton 8 du compresseur n'est pas enfoncé. 4) Dévissez le bouchon de la valve du pneu crevé et vissez sur la valve le tuyau flexible de remplissage provenant de la bouteille d'agent d'étanchéité. 5) Introduisez la bouteille d'agent d'étanchéité dans le support situé sur le compresseur afin de la maintenir droite.
7) Raccordez le compresseur à la prise d'alimentation du véhicule à l'aide du câble et des connecteurs. 8) Contact mis : Démarrez le compresseur et laissezle fonctionner pendant environ 3 minutes le temps que le remplissage de l'agent d'étanchéité s'effectue. La pression de gonflage du pneu après remplissage est sans importance.
10) Débranchez les tuyaux flexibles du connecteur de la bouteille d'agent d'étanchéité et de la valve du pneu. Replacez le kit TireMobilityKit dans son compartiment de rangement dans le véhicule.
Roulez aussitôt sur environ 3 km (2 miles) afin de répartir uniformément l'agent d'étanchéité dans le pneu.
Si, en roulant, vous constatez des vibrations, une gêne à la conduite ou des bruits inhabituels, réduisez votre vitesse et conduisez avec prudence jusqu’à ce que vous puissiez vous arrêter en toute sécurité sur le bas-côté. Faites appel au service d’assistance routière pour un dépannage ou un remorquage.
1) Après avoir parcouru environ 3 km (2 miles), arrêtez-vous à un emplacement adapté. 2) Branchez le tuyau flexible 9 directement à la valve du pneu. 3) Raccordez le compresseur à la prise d'alimentation du véhicule à l'aide du câble et des connecteurs. 4) Réglez la pression de gonflage du pneu à 230 kPa (33 psi). Contact mis, procédez comme suit. - Pour augmenter la pression de gonflage: Démarrez le compresseur, position I. Pour vérifier le réglage de la pression de gonflage, arrêtez brièvement le compresseur.
ATTENTION Si la pression de gonflage chute, faites de nouveau rouler le véhicule ; reportez-vous à la section "Répartition de l'agent d'étanchéité". Puis répétez les étapes 1 à 4. L'utilisation du TireMobilityKit peut être inefficace pour les dommages des pneus mesurant plus de 4 mm environ. Veuillez contacter le centre HYUNDAI A/S le plus proche ou un atelier travaillant conformément aux procédures de réparation HYUNDAI et disposant d'un personnel dûment formé si le pneu ne peut pas être réparé à l'aide du TireMobilityKit.
• Garez votre voiture sur le bas-côté afin de pouvoir utiliser le TireMobilityKit à l'écart de la circulation. Installez le triangle de signalisation à un endroit visible afin de signaler votre présence aux autres véhicules. • Pour vous assurer que votre véhicule ne se déplacera pas, serrez toujours le frein de stationnement, même si vous vous trouvez sur un sol relativement plat. • Utilisez le TireMobilityKit uniquement pour réparer les pneus crevés/dégonflés des berlines. Ne l'utilisez pas pour des pneus de motocyclettes, de bicyclettes ou tout autre type de pneu. • Ne retirez pas les objets (clous, vis,...) qui se sont introduits dans le pneu.
• Laissez le moteur tourner uniquement si le véhicule se trouve à l'extérieur. Sinon, le fonctionnement du compresseur risque de décharger la batterie du véhicule. • Ne laissez jamais le TireMobilityKit sans surveillance pendant son utilisation. • Ne laissez pas le compresseur fonctionner plus de 10 minutes à la fois au risque d’ entraîner une surchauffe. • N'utilisez pas le TireMobilityKit si la température ambiante est inférieure à -30 °C (-22 °F). • N’utilisez pas l’agent d’ étanchéité si la date d’ expiration figurant sur l’ étiquette de la bouteille est dépassée. • Tenez le kit hors de portée des enfants.
Tension du système : 12 Vcc Tension de service : 10 - 15 Vcc HYUNDAI agréé ou à un service de dépannage commercial. Des procédures de levage et de remorquage adaptées sont nécessaires pour éviter d ”endommager le véhicule. L’utilisation de chariots porte-roues ou d’un plateau est recommandée.
Pour les véhicules deux roues motrices, la configuration de remorquage avec les roues arrière au sol (sans chariots) et les roues avant levées est acceptable. Si l’une des roues ou l’un des composants de la suspension chargé est endommagé ou si le véhicule est remorqué avec les roues avant sur le sol, utilisez une plate-forme roulante sous les roues avant. Lors du remorquage par une dépanneuse commerciale sans chariots porte-roues, c’est toujours l’avant du véhicule qui doit être levé, et non l’arrière.
1. Mettez le contact en position ACC. 2. Placez le levier de commande de la boîte-pont en position N (Neutral). 3. Desserrez le frein de stationnement.
4. Retirez le crochet de remorquage et remettez le couvercle en place après utilisation.
2. Retirez le capot du port d'attelage sur le pare-chocs avant ou arrière en appuyant sur la partie inférieure du capot.
Les roues, les essieux, la transmission, la direction et les freins doivent également être en bon état. • N'utilisez pas les crochets de remorquage pour désembourber un véhicule, le désensabler ou dans d’autres situations lorsque celui-ci ne peut être extrait grâce à sa seule puissance. • Evitez de remorquer un véhicule plus lourd que le véhicule tracteur. • Les conducteurs des deux véhicules doivent communiquer entre eux fréquemment.
• Fixez une sangle de remorquage au crochet de remorquage. • Si vous utilisez une partie de votre véhicule autre que les crochets de remorquage aux fins de remorquage, cela risque d’endommager la caisse de votre véhicule. • Utilisez uniquement un câble ou une chaîne destiné(e) spécifiquement à être utilisé(e) pour le remorquage de véhicules. Fixez solidement le câble ou la chaîne au crocher de remorquage fourni. • Avant un remorquage d’urgence, assurez-vous que le crochet n’est pas cassé ou endommagé. • Fixez solidement la chaîne ou le câble de remorquage au crochet. • Ne tirez pas brusquement sur le crochet. Exercez une force constante et régulière. • Pour éviter d’endommager le crochet, ne tirez pas d’un côté ou à un angle vertical. Tirez toujours tout droit.
• Evitez les démarrages brutaux ou des manœuvres brusques qui solliciteraient excessivement le crochet de remorquage d’urgence ainsi que le câble ou la chaîne de remorquage. Le crochet ainsi que le câble ou la chaîne de remorquage peuvent casser et provoquer des dégâts ou des blessures graves. • Si le véhicule immobilisé pour cause d’avarie ne peut pas être déplacé, cessez le remorquage. Prenez contact avec un concessionnaire HYUNDAI agréé ou un service de dépannage commercial pour qu’ils vous prêtent assistance. • Remorquez le véhicule aussi droit que possible. • Eloignez vous du véhicule au cours du remorquage.
• Conduisez prudemment, de telle sorte que la sangle de remorquage ne se relâche pas au cours du remorquage.
• Placez le contacteur d’allumage en position ACC, afin que le volant ne soit pas bloqué. • Placez le levier de commande de la boîte-pont en position N (Neutral). • Desserrez le frein de stationnement. • Appuyez sur la pédale de frein avec plus de force que d’habitude, car les performances de vos freins sont réduites. • La direction nécessite plus d’effort, car le système de direction assistée est désactivé. • Si vous conduisez sur une longue pente, les freins risquent de surchauffer et leurs performances risquent d’être réduites. Arrêtez-vous souvent et laissez refroidir les freins.
• Pour éviter d’endommager gravement votre boîte pont automatique, si vous tractez une remorque, ne roulez pas à plus 15 km/h et sur une distance maximale de 1,5 km. • Avant le remorquage, vérifiez l’absence de fuite du liquide de la boîte-pont automatique sous votre véhicule. En cas de fuite de fluide de la boîte-pont automatique, une plate-forme ou un chariot de remorquage doivent être utilisés.
6. Borne négative de la batterie 7. Borne positive de la batterie 8. Bouchon du radiateur 9. Jauge d’huile moteur 10. Réservoir du liquide de lave-glace du pare-brise * : le cas échéant
OLM079001 9. Borne positive de la batterie 10. Bouchon du radiateur 11. Réservoir du liquide de lave-glace du pare-brise * : le cas échéant
OLM079002 Un concessionnaire HYUNDAI agréé emploie des techniciens formés en usine et utilise des pièces d’origine HYUNDAI ce qui permet d’entretenir votre véhicule correctement. Pour bénéficier de conseils d’experts et d’un service de qualité, n’hésitez pas à contacter un concessionnaire HYUNDAI agréé. Un entretien inadapté, incomplet ou insuffisant peut occasionner des problèmes de fonctionnement de votre véhicule et causer des dommages au véhicule, un accident ou des blessures corporelles.
Vous devez conserver les documents attestant que votre véhicule a été correctement entretenu conformément aux tableaux du service d’entretien programmé représentés sur les pages suivantes. Ces informations vous sont nécessaires pour établir votre conformité avec les exigences de révision et d’entretien des garanties de votre véhicule. Des informations détaillées sur la garantie figurent dans le livret de garantie et d’entretien de votre véhicule. Les réparations ou réglages effectués à la suite d’un entretien inadapté ou de l’absence d’entretien ne sont pas couverts. Pour les révisions et l’entretien de votre véhicule, il est recommandé de vous adresser à un concessionnaire HYUNDAI agréé. Les concessionnaires HYUNDAI agréés répondent aux critères de qualité de HYUNDAI garantissant un service haut de gamme, et reçoivent une assistance technique de la part de HYUNDAI afin que nos services vous apportent la plus grande satisfaction.
Un entretien inadapté ou incomplet peut occasionner des problèmes. Cette section vous donne des instructions uniquement à propos des éléments faciles d’entretien. Comme expliqué ci-avant dans la section, plusieurs interventions peuvent être réalisées uniquement par un concessionnaire HYUNDAI agréé disposant d’outils spécifiques.
(Moteur diesel) • L'injecteur piézo fonctionne à une tension élevée (200 v max.). Par conséquent, les accidents suivants peuvent se produire : - Le contact direct avec l'injecteur ou le câble d'injecteur peut entraîner un choc électrique, affecter vos muscles ou votre système nerveux. - L'onde électromagnétique émise par l'injecteur en fonctionnement peut causer un dysfonctionnement des stimulateurs cardiaques. • Suivez les conseils de sécurité cidessous lorsque vous vérifiez le compartiment moteur tandis que ce dernier tourne. - Ne touchez pas l'injecteur, les câbles d'injecteur et l'ordinateur du moteur pendant que le moteur tourne. - Ne retirez pas le connecteur de l'injecteur pendant que le moteur tourne. - Les porteurs de stimulateur cardiaque ne doivent pas s'approcher du moteur au démarrage ou en cours de fonctionnement.
- Moteur diesel N’intervenez jamais sur le système d’injection pendant que le moteur est en marche ou dans les 30 secondes suivant l’arrêt du moteur. La pompe à haute pression, la rampe, les injecteurs et les tuyaux à haute pression sont soumis à une pression élevée même lorsque le moteur est coupé. Le jet de carburant résultant des fuites de carburant peut entraîner des blessures graves s’il éclabousse le corps. Les porteurs de stimulateur cardiaque ne doivent pas approcher à plus de 30 cm de l’ECU ou du faisceau de câblage dans le compartiment moteur pendant que le moteur est en marche, étant donné les champs magnétiques importants produits par les hautes tensions traversant le système électronique de commande moteur.
Lorsque vous faites le plein de carburant : • Vérifier le niveau d’huile moteur. • Vérifier le niveau du liquide de refroidissement dans le réservoir correspondant. • Vérifier le niveau du liquide lave-glace du pare-brise. • Assurez-vous que les pneus sont suffisamment gonflés.
• Notez tous les changements concernant le bruit d’échappement ou l’odeur des gaz d’échappement à l’intérieur du véhicule. • Notez les vibrations éventuelles du volant. Notez si la maîtrise du volant vous demande plus d’effort ou si au contraire le volant est plus lâche, notez également les changements dans la direction. • Notez si votre véhicule a tendance en permanence à tourner légèrement d’un côté ou à porter sur le côté lorsque vous roulez sur un terrain plat et lisse. • Lorsque vous vous arrêtez, écoutez et notez les bruits inhabituels, les déviations d’un côté, une pédale de frein plus lâche ou une raideur dans la pédale de frein. • Si vous constatez un patinage ou un changement dans le fonctionnement de votre boîte-pont, vérifier le niveau du liquide de la boîte-pont. • Contrôlez le fonctionnement de la boîte-pont manuelle, y compris l'embrayage.
• Vérifier le frein de stationnement. • Vérifier l’absence de fuite sous votre véhicule (ruissellement d’eau du système de climatisation au cours de son utilisation ou après son utilisation).
• Vérifier le niveau du liquide de refroidissement dans le réservoir correspondant. • Vérifier le fonctionnement des éclairages extérieurs y compris les feux stop, les clignotants et les feux de détresse. • Vérifier la pression de gonflage de tous les pneus y compris la roue de secours.
(c’est-à-dire, à l’automne et au printemps) : • Vérifier l’absence de fuite ou de dégât au niveau du radiateur, du chauffage et des tuyaux de climatisation. • Vérifier la pulvérisation du lave-glace et le fonctionnement des essuieglaces. Nettoyez les balais d’essuieglace avec un chiffon propre humidifié à l’aide de liquide lave-glace. • Vérifier l’alignement des phares. • Vérifier le pot d’échappement, les tuyaux d’échappement, les plaques de protection et les colliers de serrage. • Vérifier l’absence d’usure des ceintures trois points et leur bon fonctionnement. • Vérifier l’absence d’usure des pneus et que les écrous de roue sont bien serrés.
• Nettoyez la carrosserie et les orifices d’évacuation des portes. • Graissez les charnières et les tirants de portes ainsi que les charnières de capot. • Graissez les verrous et serrures de portes et de capot. • Graissez les caoutchoucs d’étanchéité des portes. • Vérifier le système de climatisation avant l’été. • Vérifier le niveau du liquide de direction assistée. • Contrôler et graissez la transmission et les commandes de la boîte-pont automatique. • Nettoyez la batterie et les bornes. • Vérifier le niveau du liquide de frein (et d’embrayage).
• Conduite sur des routes accidentées ou boueuses. • Conduite dans des zones montagneuses. • Longues périodes de conduite au ralenti ou à vitesse réduite. • Conduite prolongée par temps froids et/ou extrêmement humides. • Plus de 50 % du temps de conduite en circulation urbaine dense, à des températures supérieures à 32 °C (90 °F).
Un filtre encrassé peut limiter la vitesse du véhicule, endommager le système d’émission et être la cause de démarrages difficiles. Si une quantité excessive de matière étrangère s’accumule dans le réservoir, il peut être nécessaire de remplacer le filtre plus souvent. Après avoir installé un nouveau filtre, faire tourner le moteur pendant plusieurs minutes et vérifier l’absence de fuite aux raccords. Les filtres à carburant doivent être installés par un concessionnaire HYUNDAI agréé.
Contrôler l’ensemble des courroies de transmission et vérifier l’absence de coupures, de craquelures, d’usure excessive, de saturation en huile, et les remplacer si nécessaire. La tension des courroies de transmission doit être contrôlée régulièrement et réglée, si nécessaire.
Contrôler les conduits de carburant, les tuyaux et raccords et Vérifier l’absence de fuite et de dégât. Faire remplacer immédiatement les pièces endommagées ou présentant une fuite par un technicien qualifié.
- Diesel uniquement N’intervenez jamais sur le système d’injection pendant que le moteur est en marche ou dans les 30 secondes suivant l’arrêt du moteur. La pompe à haute pression, la rampe, les injecteurs et les tuyaux à haute pression sont soumis à une pression élevée même lorsque le moteur est coupé. Le jet de carburant résultant des fuites de carburant peut entraîner des blessures graves s’il éclabousse le corps. Les porteurs de stimulateur cardiaque ne doivent pas approcher à plus de 30 cm de l’ECU ou du faisceau de câblage sur le compartiment moteur pendant que le moteur est en marche, étant donné les champs magnétiques importants produits par les hautes tensions traversant le système électronique de commande moteur.
Les tuyaux doivent être remplacés immédiatement en cas de signe de détérioration ou de dommage.
Remplacer votre filtre par un filtre à air HYUNDAI d’origine.
(pour moteur à essence) Veillez à installer des nouvelles bougies d’allumage de l’échelle thermique appropriée.
(pour moteur à essence) Relever un bruit excessif des soupapes et/ou une vibration du moteur et effectuer un réglage, si nécessaire. L’opération doit être effectuée par un concessionnaire HYUNDAI agréé.
Contrôler les pièces du système de refroidissement comme le radiateur, le réservoir de liquide de refroidissement, les tuyaux, et les raccords et vérifier l’absence de fuite et de détérioration. Remplacer toute pièce endommagée.
La couleur du liquide de boîte pont automatique est normalement rouge. Plus le véhicule roule, plus le liquide de boîte pont automatique devient foncé. Il s’agit d’un changement de couleur normal qui ne nécessite pas de remplacer le liquide.
Remplacer immédiatement toute pièce endommagée.
(le cas échéant) Contrôler le liquide de boîte-pont manuelle conformément au programme d’entretien.
Dans des conditions normales d'utilisation, il n'est pas nécessaire de vérifier le liquide de la boîte pont automatique. Cependant, dans des conditions extrêmes, le liquide doit être changé par un concessionnaire HYUNDAI agréé, conformément au calendrier d'entretien présenté au début de ce chapitre.
Utilisez uniquement le liquide spécifié pour la boîte-pont automatique. (Reportez-vous au chapitre « Lubrifiants recommandés et contenances » à la section 8.)
Vérifier le niveau du liquide de frein dans le réservoir correspondant. Le niveau doit se trouver entre les repères « MIN » et « MAX », figurant sur le côté du réservoir. Utiliser uniquement du liquide hydraulique de frein conforme à DOT 3 ou DOT 4.
Vérifier l’absence d’usure excessive des plaquettes de frein, l’absence de fuite et d’usure des disques ainsi que l’absence de fuite au niveau des étriers.
Vérifier que les raccords de suspension ne sont pas desserrés ou endommagés. Resserrer le couple concerné.
& soufflets/joint à rotule du bras inférieur Lorsque le véhicule est à l’arrêt et le moteur coupé, vérifier l’absence de jeu excessif dans la direction. Vérifier l’absence de coudes ou de détérioration dans la transmission. Contrôler les soufflets et les joints à rotule et vérifier l’absence de détérioration, de craquelures ou de détérioration. Remplacer toute pièce endommagée.
Vérifiez l’absence de fuite et de dégât au niveau de la pompe de direction assistée et des canalisations. Remplacer immédiatement toute pièce endommagée ou présentant une fuite. Inspectez la courroie de direction assistée (ou la courroie de transmission) pour vérifier l'absence de coupures, fissures, d'usure excessive, de graisse et pour vérifier sa tension. Remplacez-la ou réglez-la si nécessaire.
Vérifier l’absence de craquelures, de détérioration ou de dégât sur les arbres de transmission, les soufflets et les colliers de serrage. Remplacer toute pièce endommagée et, si nécessaire, graisser les pièces.
(le cas échéant) Contrôler les conduits et les raccords de la climatisation afin de vérifier l’absence de fuite et de dégât.
HUILE MOTEUR AVERTISSEMENT - Tuyau du radiateur Lorsque vous vérifiez le niveau d’huile ou lorsque vous ajoutez de l’huile, veiller à ne pas toucher le tuyau du radiateur qui peut s’avérer extrêmement chaud et occasionner des brûlures.
1. Veiller à ce que le véhicule soit sur une surface plane. 2. Démarrer le moteur et attendre qu’il atteigne la température normale. 3. Couper le moteur et attendre quelques minutes (environ 5 minutes) le temps que l’huile retombe dans le carter d’huile. 4. Retirer, essuyer puis réinsérer la jauge entièrement.
Le remplissage d'huile moteur en excès peut endommager gravement l'autoallumage sous l'effet du bouillonnement. Ce phénomène peut endommager le moteur et entraîner une augmentation soudaine du régime moteur, un bruit de combustion et une émission de fumée blanche.
HYUNDAI agréé pour qu’il fasse la vidange et change le filtre à huile, conformément au programme d’entretien présenté au début de cette section.
Utilisez un entonnoir pour éviter de renverser de l'huile sur les éléments du moteur.
(Reportez-vous au chapitre " Lubrifiants recommandés et contenances " à la section 8.)
Vérifier la protection antigel et le niveau du liquide de refroidissement au moins une fois par an, au début de l’hiver et avant de rouler dans des régions froides.
- Lorsque vous retirez le bouchon du radiateur • N’essayez pas d’enlever le bouchon du radiateur lorsque le moteur tourne ou est encore chaud. Vous pourriez endommager le système de refroidissement ainsi que le moteur et vous blesser de manière grave avec le liquide de refroidissement brûlant ou la vapeur qui s’échappe. (Suite)
• Couper le moteur et attendre qu’il refroidisse. Il convient d’être extrêmement prudent lorsque vous enlevez le bouchon du radiateur. Envelopper le bouchon d’une serviette épaisse et le tourner doucement dans le sens inverse des aiguilles d’une montre jusqu’au premier blocage. Reculez-vous le temps que la pression s’échappe du système de refroidissement. Une fois que la totalité de la pression a été libérée, appuyez sur le bouton, à l’aide d’une serviette épaisse, et continuez à le tourner dans le sens inverse des aiguilles d’une montre pour le retirer. • Même si le moteur est coupé, ne retirez pas le bouchon du radiateur ou le bouchon de vidange alors que le moteur et le radiateur sont chauds. Le liquide de refroidissement chaud et la vapeur risquent de s’échapper sous la pression et d’occasionner des blessures graves.
Remplacer tous les tuyaux déformés ou détériorés. Le niveau du liquide de refroidissement doit se situer entre les repères F (MAX) et L (MIN) situées sur le côté du réservoir du liquide de refroidissement lorsque le moteur est froid. Si le niveau du liquide est bas, ajoutez la quantité nécessaire de liquide pour assurer une protection contre le gel et la corrosion. Ramenez le niveau sur le repère F (MAX), mais ne versez pas trop de liquide. Si vous devez refaire le niveau de manière fréquente, faites contrôler le système de refroidissement par un concessionnaire HYUNDAI agréé.
• N’UTILISEZ PAS de liquide de refroidissement à base d’alcool ou de méthanol ou ne le mélangez pas avec le liquide de refroidissement spécifié. • N’utilisez pas une solution contenant plus de 60 % d’antigel ou moins de 35 % d’antigel ce qui réduirait l’efficacité de la solution.
HYUNDAI agréé, conformément au programme d’entretien présenté au début de cette section.
OLM079008N Vérifier le niveau du liquide de frein Vérifier régulièrement le niveau de liquide dans le réservoir. Le niveau de liquide doit se trouver entre les repères « MIN » et « MAX », figurant sur le côté du réservoir. Avant de retirer le bouchon du réservoir et d'ajouter du liquide de frein, nettoyez soigneusement la surface autour du bouchon du réservoir pour éviter tout risque de contamination du liquide de frein.
Lubrifiants recommandés et contenances » à la section 8.) Ne mélangez jamais des types de liquide différents.
- Perte de liquide de frein Si vous devez rajouter du liquide dans le système de freinage de manière fréquente, faites contrôler le véhicule par un concessionnaire HYUNDAI agréé.
- Liquide de frein Lorsque vous remplacez ou ajoutez du liquide de frein, procédez avec soin. Évitez tout contact avec les yeux. Si une projection de liquide de frein atteint les yeux, rincez abondamment les parties touchées à grande eau. Consultez un ophtalmologue dès que possible.
Quelques gouttes d'huile minérale, comme l'huile moteur, dans le système de freinage peuvent endommager le circuit de freinage.
3. S'il est quasiment au niveau du repère L, rajoutez du liquide lave-glace de façon à affleurer le repère H, sans le dépasser. Si vous ne disposez pas de liquide laveglace, vous pouvez utiliser de l’eau. Toutefois, dans des régions froides, utilisez du lave-glace antigel.
• Le liquide de refroidissement destiné au radiateur peut réduire considérablement la visibilité lorsqu’il est pulvérisé sur le parebrise et peut occasionner la perte de contrôle du véhicule ou endommager la peinture et les finitions extérieures. • Le liquide lave-glace contient une certaine quantité d’alcool et peut s’enflammer dans certaines conditions. Évitez tout contact entre le lave-glace ou le réservoir du liquide lave-glace et une étincelle ou une flamme nue. Ce type de contact représente en effet un danger pour le véhicule et ses occupants. • Le liquide lave-glace est toxique pour les hommes et les animaux. Ne l’ingérez pas et évitez tout contact avec ce liquide. Ne pas observer ces règles de sécurité peut occasionner des blessures graves voire fatales.
Vérifiez la course du frein de stationnement en comptant le nombre de « clics ». Le frein de stationnement seul doit immobiliser le véhicule dans une pente. Si la course du frein est supérieure ou inférieure aux spécifications, faites régler le frein de stationnement par un concessionnaire HYUNDAI agréé. Course : 6 « clics »’ à une force de 20 kg (44 livres, 196 N).
Le filtre à carburant pour les moteurs diesel joue un rôle important quant à la séparation de l’eau et du carburant et à l’accumulation d’eau dans le fond. Si de l’eau s’accumule dans le filtre à carburant, le témoin lumineux s’allume lorsque la clé de contact se trouve en position « ON ». Si le témoin s'allume, emmenez votre voiture chez un concessionaire HYUNDAI agréé afin de vidanger l'eau et de faire contrôler le système.
Nettoyez le filtre en utilisant de l’air comprimé.
4. Verrouillez le couvercle à l’aide des fixations.
HYUNDAI peut endommager le débitmètre d’air ou le turbocompresseur.
FILTRE À AIR DE LA CLIMATISATION (LE CAS ÉCHÉANT) Vérification du filtre Remplacez le filtre à air de climatisation en suivant les indications du programme d'entretien. Si vous utilisez le véhicule dans des villes très polluées ou pour de longs trajets sur des routes poussiéreuses et accidentées, le filtre doit être contrôlé plus fréquemment et remplacé avant le terme indiqué. Si vous souhaitez remplacer le filtre à air de la climatisation vous-même, respectez la procédure suivante et veillez à ne pas endommager les autres pièces.
1. Ouvrez la boîte à gants et ôtez la sangle de maintien (1).
5. Réinstallez les éléments dans l’ordre inverse du démontage.
3. Appuyer sur le clip situé derrière le bras de l’essuie-glace et le retirer du bras de l’essuie-glace.
5. Refermer le cache du balai d’essuie glace. 6. Replacez le bras d’essuie-glace dans sa position d'origine..
2. Installez le nouveau balai en introduisant la partie centrale dans la fente du bras d'essuie-glace jusqu'à ce vous entendiez un clic indiquant qu'il est en position. 3. Assurez-vous que le balai est fermement installé en essayant doucement de le sortir. En cas de difficulté, faites remplacer les balais d’essuie-glace par un concessionnaire HYUNDAI agréé.
• Fixez solidement la batterie. • Gardez la batterie propre et sèche. • Gardez les bornes et les raccords propres, serrés et enduits de vaseline ou de graisse. • Rincez immédiatement tout électrolyte renversé sur la batterie à l’aide d’une solution à base d’eau et de bicarbonate de sodium. • Si le véhicule est inutilisé pendant une période prolongée, débranchez les câbles de batterie.
Conservez les batteries hors de portée des enfants car elles contiennent de l’ACIDE SULFURIQUE extrêmement corrosif. Évitez tout contact entre l’acide sulfurique et la peau, les yeux, les vêtements ou les enduits de peinture. (Suite)
Si de l’électrolyte gicle dans vos yeux, rincez vos yeux à l’eau claire pendant au moins 15 minutes et consultez immédiatement un médecin. Si votre peau entre en contact avec l’électrolyte, lavez soigneusement la zone concernée. Si vous ressentez une douleur ou une brûlure, consultez immédiatement un médecin. Portez des lunettes de protection lorsque vous chargez ou intervenez à proximité d’une batterie. Pensez toujours à aérer si vous travaillez dans un endroit clos. (Suite)
• N’essayez jamais de recharger la batterie lorsque les câbles de la batterie sont branchés. (Suite)
• Le système d’allumage électrique présente une tension élevée. Ne touchez jamais les éléments de ce système pendant que le moteur est en marche ou si le contacteur d’allumage est sur la position ON. Le non-respect des avertissements ci-dessus peut entraîner des blessures corporelles ou fatales.
Votre véhicule est équipé d’une batterie à base de calcium ne nécessitant aucun entretien. • Si la batterie s’est déchargée en un laps de temps court (si les phares ou l’éclairage intérieur ont été laissés allumés pendant que le véhicule était inutilisé, par exemple), rechargez-la lentement pendant 10 heures. • Si la batterie se décharge progressivement en raison d’une charge électrique élevée pendant l’utilisation du véhicule, rechargez-la à 20-30A pendant deux heures.
• La batterie doit être extraite du véhicule et placé dans une zone bien ventilée. • Évitez les cigarettes, étincelles ou flammes dans l’environnement de la batterie. • Surveillez le chargement de la batterie et arrêtez ou réduisez le régime de charge si les éléments de la batterie commencent à dégager des gaz (bouillir) violemment ou si la température de l’électrolyte d’un élément dépasse 49 °C (120 °F). • Portez des lunettes de protection lorsque vous vérifiez la batterie en cours de chargement. (Suite)
3. Décrochez la pince positive de la borne positive de la batterie. • Avant d’intervenir sur la batterie ou de la recharger, éteignez tous les accessoires et coupez le moteur. • Le câble de batterie négatif doit être retiré en premier et installé en dernier lorsque la batterie est débranchée.
Les équipements doivent être réinitialisés après avoir déchargé ou débranché la batterie. • Montée et descente auto des vitres (voir la section 4) • Toit ouvrant (voir la section 4) • Ordinateur de route (voir la section 4) • Système de commande de la climatisation (voir la section 4) • Horloge (voir la section 4) • Système audio (voir la section 4)
PNEUMATIQUES ET ROUES Entretien des pneumatiques Pour un entretien correct, une sécurité et une économie de carburant optimales, vous devez toujours maintenir les pneus aux pressions de gonflage recommandées et rester dans les limites de charge et de répartition des poids recommandées pour votre véhicule. Pressions de gonflage recommandées à froid La pression de tous les pneus (y compris la roue de secours) doit être vérifiée tous les jours lorsque les pneus sont froids. Le terme « pneus froids » signifie que le véhicule n’a pas roulé depuis au moins trois heures ou a parcouru une distance inférieure à 1,6 km (1 mile). Pour une conduite optimale du véhicule et une usure minimale des pneus, respectez les pressions recommandées. Pour connaître les pressions de gonflage recommandées, reportezvous au chapitre « Pneumatiques et roues » à la section 8.
- Sous-gonflage des pneumatiques Un sous-gonflage important (70 kPa (10 psi) ou plus) peut entraîner un échauffement démesuré entraînant des éclatements, un déchapage des pneumatiques ainsi que d’autres types de dégâts susceptibles de vous faire perdre le contrôle du véhicule et de causer des blessures graves ou fatales. Le risque est beaucoup plus élevé lorsqu’il fait chaud et que vous conduisez à vive allure pendant une période prolongée.
- Gonflage des pneumatiques Le surgonflage ou le sousgonflage peut réduire la durée de vie du pneu, nuire à la conduite et entraîner une défaillance subite des pneus. Cela peut entraîner une perte de contrôle du véhicule et occasionner des blessures.
• Ne surchargez pas votre véhicule. Veillez à ne pas surcharger la galerie de toit si votre véhicule en est équipé. • Des pneus usés peuvent être à la base d’accidents. Si la bande de roulement de votre pneu est usée ou si vos pneus ont été endommagés, faitesles remplacer.
Vérifier vos pneus au moins une fois par mois. Vérifier également la pression de la roue de secours. Mode de vérification
Vérifier la pression de gonflage des pneus lorsqu’ils sont froids. « Froid » signifie que votre véhicule est immobilisé depuis au moins trois heures ou n’a parcouru que 1,6 km (1 mile).
Si la pression de gonflage du pneu froid correspond à la pression recommandée sur le pneu et l’étiquette indiquant les pressions recommandées, aucun ajustement n’est nécessaire. Si la pression est basse, ajoutez de l’air jusqu’à atteindre la pression recommandée. Si vous surgonflez le pneu, libérez de l’air en poussant sur la tige en métal au centre de la valve du pneu. Vérifiez à nouveau la pression du pneu à l’aide du manomètre. Veillez à remettre les bouchons de valve sur les corps de valve. Ils permettent d’éviter des fuites en empêchant l’entrée de saleté et d’humidité.
à froid recommandée pour les pneus de votre véhicule est indiquée dans ce manuel et sur l'étiquette relative aux pneus située sur le montant central du côté conducteur. (Suite)
• Pensez à vérifier la pression de votre roue de secours. HYUNDAI vous recommande de vérifier la pression de la roue de secours à chaque fois que vous vérifiez la pression des autres pneus de votre véhicule.
Pour équilibrer l’usure de la bande de roulement, il est recommandé de permuter les pneus tous les 12 000 km (7500 miles) ou avant si l’usure s’avère irrégulière. Lors de la permutation, vérifiez l’équilibrage des pneus. Vérifier également l’usure et les dégâts. Une usure anormale est généralement due à une pression incorrecte des pneus, à un mauvais parallélisme, à un mauvais équilibrage, à un freinage brusque ou à un virage pris très rapidement. Recherchez des bosses sur la bande de roulement ou sur le côté du pneu. Remplacez le pneu si vous constatez l’un de ces dysfonctionnements. Remplacez le pneu si la toile ou le fil câblé est visible. Après la permutation, vérifiez la pression des pneus avant et arrière et vérifiez que les écrous sont bien serrés. Reportez-vous au chapitre « Pneumatiques et roues » à la section 8.
• Ne mêlez en aucun cas pneus à structure diagonale et pneus à structure radiale. Cela peut entraîner des comportements risqués pouvant causer des blessures graves ou fatales ou de sérieux dommages.
Le parallélisme et l’équilibrage des roues ont été réalisés soigneusement en usine pour optimiser la durée de vie des pneus et la performance générale. La plupart du temps, vous n’aurez pas besoin de refaire le parallélisme. Toutefois, si vous remarquez une usure inhabituelle des pneus ou que votre véhicule a tendance à porter d’un côté, il peut être nécessaire de refaire le parallélisme des roues. Si vous remarquez que votre véhicule vibre sur des routes lisses, il se peut que vous deviez procéder au rééquilibrage des roues.
Utilisez uniquement des poids d’équilibrage approuvés.
N’attendez pas que la bande apparaisse sur toute la largeur de la bande de roulement avant de remplacer le pneu.
• Votre véhicule est équipé de pneus conçus pour offrir une conduite sûre et une bonne maniabilité. Utilisez uniquement des roues et des pneus du même type et de la même dimension que ceux dont votre véhicule est initialement pourvu. Le non-respect de cette règle peut avoir une incidence sur la sécurité et les performances de votre véhicule, ce qui peut occasionner une perte de contrôle ou un tonneau et causer des blessures graves. (Suite)
Lors du remplacement des pneus, assurez-vous d’utiliser des pneus et des roues de mêmes dimensions, du même type, de la même marque, ayant les mêmes bandes de roulement et offrant la même capacité de charge. • L’utilisation de pneus de dimension et de type différents peut affecter considérablement la tenue de route, la conduite, la garde au sol, la distance d’arrêt, l’espace entre la carrosserie et le pneu, le dégagement des pneus neige et la fiabilité du compteur de vitesse. • Il est conseillé de remplacer les quatre pneus en même temps. Si cela n’est pas possible ou pas nécessaire, remplacez les deux pneus avant ou les deux pneus arrière ensemble. En remplaçant un pneu seulement, vous risquez de réduire sérieusement la tenue de route de votre véhicule. (Suite)
Lorsque vous remplacez les pneus, les 4 pneus doivent avoir les mêmes dimensions que les pneus d'origine. L'utilisation de pneus de dimensions différentes peut entraîner un fonctionnement irrégulier de l'ABS (système antiblocage de frein) et de l'ESP (contrôle dynamique de stabilité) (le cas échéant).
Si vous remplacez les roues pour une raison quelconque, veillez à ce que les nouvelles roues soient identiques aux roues d’usine en termes de diamètre, de largeur de jante, et de décalage.
équilibrés. Le confort de conduite ainsi que la durée de vie des pneus en seront accrus. En outre, un pneu doit toujours être rééquilibré après avoir été enlevé de la roue.
Ce numéro TIN peut permettre d’identifier le pneu en cas de rappel. 1. Fabricant ou marque
Exemple de désignation de dimension du pneu : (Ces chiffres sont fournis à titre d’exemple uniquement. La désignation de dimension de pneu peut varier en fonction du véhicule.) P225/55R18 102H P - Type de véhicule concerné (le « P » indique un véhicule de tourisme ou un véhicule utilitaire léger ; toutefois, tous les pneus ne disposent pas de ce marquage). 225 - Largeur du pneu en millimètres. 55 - Rapport d’aspect. Rapport entre la hauteur et la largeur du pneu.
H - Symbole de la cote de vitesse. Pour plus d’informations, reportez-vous au tableau des cotes de vitesse dans la présente section. Désignation de la dimension de la roue
J - Désignation du contour de la jante. 18 - Diamètre de la jante en pouces. Cotes de vitesse des pneus
Symbole de la cote de vitesse
180 km/h (112 miles/h) 190 km/h (118 miles/h) (Department Of Transportation) constitué de lettres et de chiffres. Vous pouvez déterminer la date de fabrication d’un pneu grâce aux quatre derniers chiffres du code DOT. DOT : XXXX XXXX OOOO Le début du Code DOT correspond à un numéro de code usine, la dimension du pneu, la sculpture de la bande de roulement, les quatre derniers chiffres indiquant la semaine et l’année de fabrication.
Ne pas respecter cet avertissement peut se traduire par une crevaison du pneu, ce qui entraînerait une perte de contrôle et un accident provoquant des blessures graves ou mortelles.
Ce nombre indique la charge maximale pouvant être supportée par le pneu en kilogrammes et en livres. En cas de remplacement des pneumatiques, utilisez toujours un pneu ayant la même capacité de charge que le pneu installé en usine. 7. Classement de l’usure de la bande de roulement
Par exemple : USURE DE LA BANDE DE ROULEMENT 200 TRACTION AA TEMPERATURE A
Toutefois, la performance peut s’écarter de la norme en raison de variations des habitudes de conduite, des pratiques d’entretien et des différences dans les caractéristiques des routes et du climat. Ces catégories sont moulées sur les flancs des pneus des véhicules de tourisme. Les catégories des pneus disponibles en équipement standard ou en option peuvent varier.
élevée à la plus basse, sont AA, A, B et C. Les catégories représentent la capacité des pneus à s’immobiliser sur une chaussée humide, mesurée dans un programme de tests lancés par le gouvernement et effectués sur le bitume et le béton. Un pneu marqué d’un C indique une faible performance de traction.
A (la plus élevée), B et C. Les catégories représentent la résistance du pneu à l’échauffement et sa capacité à se refroidir lorsqu’il est testé, dans des conditions spécifiques, en laboratoire. Une température élevée prolongée peut altérer le matériau du pneu et réduire sa durée de vie, une température excessive peut entraîner une crevaison du pneu. Les catégories A et B correspondent à des niveaux de performance établis lors de tests en laboratoire et qui sont plus élevés que le minimum requis par la loi.
(accélération, virages, aquaplaning, traction extrême).
Une vitesse excessive, un sous-gonflage ou une charge excessive, pris individuellement ou cumulés, peuvent occasionner un échauffement et une crevaison soudaine du pneu. Vous risquez de perdre le contrôle de votre véhicule ce qui peut causer des blessures graves ou fatales.
Si le système électrique ne fonctionne pas, contrôlez d’abord le boîtier de fusibles du panneau de protection côté conducteur. Toujours remplacer un fusible sauté par un fusible du même calibre. Si le fusible de remplacement saute à son tour, cela révèle l’existence d’un problème électrique. Évitez d’utiliser le système correspondant et adressezvous immédiatement à un concessionnaire HYUNDAI agréé. 4 types de fusibles sont utilisés : fusibles à filament pour les faibles ampérages, fusibles à cartouche et fusibles réarmables pour les ampérages élevés.
- Remplacement des fusibles • Remplacez toujours un fusible sauté uniquement par un fusible du même calibre. • L’emploi d’un fusible d’un calibre supérieur risque de provoquer des dommages et de déclencher un incendie. • Ne placez jamais un câble à la place du fusible - même comme réparation provisoire. Il risque de provoquer des dommages importants du câblage et de déclencher un incendie.
2. Ouvrez le couvercle du boîtier de fusibles.
Si vous ne disposez pas de fusible de rechange, utilisez un fusible de même calibre provenant d’un circuit qui n’est pas indispensable au fonctionnement du véhicule, tel que le fusible de l’allumecigare.
« Batterie » dans la présente section. • Même si la temporisation est retirée, la batterie est toujours susceptible d’être déchargée par la mise en route des phares ou d’autres appareils électriques.
2. Pour retirer le couvercle du boîtier de fusibles, appuyez sur le bouton et tirez.
4. Remplacez le fusible par un fusible neuf de même ampérage. 5. Réinstallez dans l'ordre inverse du retrait.
Si le fusible principal est sauté, il doit être retiré comme suit : 1. Coupez le moteur. 2. Débranchez le câble négatif de la batterie. 3. Retirez les écrous représentés dans l'illustration ci-dessus. 4. Remplacez le fusible par un fusible neuf de même ampérage. 5. Réinstallez dans l'ordre inverse du retrait.
Boîtier de fusibles intérieur
Commutateur de fermeture des portes et d’éclairage de la clé de contact, Capteur d'éclairage et de photo automatique, Liseuse, Lampe d'habitacle, Lampe du coffre à bagages, Applique conducteur/passager
Fusible E/R et boîtier de relais (RLAI. 4 / 11 - Démarrage / Réf. ATM), Relais de l'alarme antivol Groupe d'instruments (IND.)
Fusible E/R et boîtier de relais (RLAI. 8 - ESS)
Capteur extérieur droit du système d'assistance au stationnement Relais de verrouillage/déverrouillage des portières, Relais du hayon, Boîtier de relais ICM (Relais de verrouillage)
Interrupteur principal des vitres électriques, Interrupteur de la vitre passager, Interrupteur de la vitre arrière gauche AMP Commutateur de désembuage arrière, Rétroviseurs extérieurs électriques Conducteur/passager
Module de contrôle de la pression des pneus Boîtier de relais ICM (relais sonore et clignotant), BCM
IPS 6 / IPS 7) Module de commande de l'ESP, Module de commande de l'ABS, Connecteur de vérification polyvalent Boîtier EMS (Fusible - F1 / F2 / F3 / F6) Module de commande de l'ESP, Module de commande de l'ABS, Connecteur de vérification polyvalent RLAI. 1 (relais du souffleur)
« LOCK », puis éteignez les phares afin d’éviter de vous brûler les doigts ou de recevoir une décharge électrique au cas où le véhicule bougerait de façon soudaine.
à l’ampoule (ou aux ampoules). Démonter/installer le bloc optique peut endommager le véhicule.
électrique peut être endommagé.
7. Branchez le connecteur de l’ampoule. 8. Installez le cache en le tournant dans le sens des aiguilles d’une montre. OEL079029
(1) Clignotant avant (2) Feux de position (3) Phare (Haut) (4) Phare (Bas) ✽ REMARQUE Si un réglage des phares s'avère nécessaire après que le bloc optique a été réinstallé, consultez un concessionnaire HYUNDAI agréé.
• Portez des lunettes de protection lorsque vous remplacez une ampoule. Laissez refroidir l’ampoule avant de la manipuler.
Cignotant 1. Éteignez le moteur et ouvrez le capot. 2. Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du bloc. 3. Retirez l'ampoule de sa douille en appuyant dessus et en la faisant tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de l'ampoule s'alignent sur le filetage de la douille. Sortez l'ampoule de la douille. 4. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu'à ce qu'elle soit bloquée. 5. Placez la douille dans le bloc optique de sorte que les pattes de la douille s'alignent avec les fentes du bloc. Insérez la douille dans le bloc, puis tournez la dans le sens des aiguilles d'une montre.
3. Retirez la douille de l'assemblage en la tirant vers vous. 4. Retirez l’ampoule en tirant. 5. Insérez une nouvelle ampoule dans la douille. 6. Installez la douille dans l'assemblage en la poussant.
4. Retirez la douille de l'ampoule du compartiment en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du compartiment. 5. Placez la nouvelle douille de lampe dans le compartiment de sorte que les pattes de la douille s'alignent avec les fentes du compartiment. Insérez la douille dans le compartiment, puis tournez la dans le sens des aiguilles d'une montre. 6. Connectez le connecteur d'alimentation à la douille. 7. Replacez le pare-chocs avant sous le couvercle.
(1) (2) 6. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce qu’elle soit bloquée. 7. Placez la douille dans le bloc optique de sorte que les pattes de la douille s’alignent avec les fentes du bloc. Insérez la douille dans le bloc, puis tournez-la dans le sens des aiguilles d’une montre. 8. Réinstallez le bloc optique dans la caisse du véhicule.
5. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce qu’elle soit bloquée. 6. Placez la douille dans le bloc optique de sorte que les pattes de la douille s’alignent avec les fentes du bloc. Insérez la douille dans le bloc, puis tournez-la dans le sens des aiguilles d’une montre. 7. Installez le cache en le plaçant dans sa cavité.
3. Insérez une nouvelle ampoule dans la douille. 4. Réinstallez l'assemblage de l'ampoule sur le corps du véhicule.
3. Retirez l’ampoule en tirant. 4. Insérez une nouvelle ampoule dans la douille, puis placez la douille dans la lentille. 5. Remettez la lentille en place en veillant à ce qu’elle soit correctement installée.
4. Alignez les pattes de l’élément d’optique avec les rainures du bloc optique et clipsez l’optique en place.
Entretien de la finition de la peinture Lavage Pour protéger la finition de la peinture de votre véhicule contre la rouille et d'autres détériorations, lavez soigneusement votre véhicule au moins une fois par mois à l’aide d’eau tiède ou froide. Si vous conduisez en dehors des routes, vous devez laver votre véhicule après chaque déplacement en dehors des routes. Veillez à bien éliminer l’accumulation de sel, saleté, boue et autres matières étrangères. Veillez à ce que les orifices d’évacuation des bas de porte et les bas de caisse restent propres. Les insectes, le goudron, la sève, les fientes d’oiseau, la pollution industrielle et autres dépôts peuvent endommager la finition de la peinture de votre véhicule s’ils ne sont pas retirés immédiatement. Il est possible qu’un lavage rapide à l’eau claire ne vienne pas complètement à bout de tous ces dépôts. Il est possible d’utiliser du savon doux sans danger pour les surfaces peintes. Après le lavage, rincez soigneusement le véhicule à l’eau tiède ou froide. Ne laissez pas le savon sécher sur la peinture.
• N’utilisez pas un savon concentré, des détergents chimiques ou de l’eau chaude et ne lavez pas votre véhicule en plein soleil ou lorsque la carrosserie du véhicule est chaude. • Ne lavez pas les vitres latérales de trop près en utilisant une source d'eau sous haute pression. L’eau pourrait s’infiltrer dans la vitre et mouiller l’intérieur du véhicule. • Afin d’éviter d’endommager les parties en plastique, n’utilisez pas de solvants chimiques ni de détergents puissants pour l’entretien.
à l'intérieur du véhicule au risque de les endommager.
En utilisant un détachant pour enlever de l’huile, du goudron et des matières similaires, vous éliminerez la cire de la finition. Veillez à cirer ces zones même si cela n’est pas nécessaire pour le reste de véhicule.
• Enlever la poussière ou la saleté avec un tissu sec raiera la finition de la carrosserie. • N’utilisez pas de laine d’acier, de nettoyants abrasifs ou de détergents puissants contenant des agents hautement alcalins ou corrosifs sur des parties chromées ou en aluminium anodisé. Ces produits peuvent endommager le revêtement protecteur et décolorer ou détériorer la peinture.
Les rayures profondes ou les éclats de pierre sur la surface peinte doivent être réparés rapidement. Le métal exposé se couvrira rapidement de rouille et peut entraîner des coûts de réparation élevés.
• Pour éliminer le goudron et les insectes, utilisez un produit contre le goudron, mais pas de racloir ni d’objet pointu. • Pour protéger les surfaces des pièces en métal contre la corrosion, appliquez un revêtement de cire ou une protection du chrome et frottez pour lustrer. • En période hivernale ou dans les régions côtières, couvrez les pièces en métal d’un revêtement de cire ou d’un enduit protecteur. Si nécessaire, recouvrez les pièces de vaseline non corrosive ou d’autre enduit protecteur.
Les matières corrosives utilisées pour éliminer la glace et la neige ainsi que la poussière peuvent s’accumuler dans le soubassement de la carrosserie. Si ces matières ne sont pas éliminées, la formation de rouille est accrue sur les parties du soubassement comme les conduits de carburant, le châssis, la tôle de plancher, le système d'échappement même si elles ont été traitées contre la rouille. Nettoyez soigneusement le soubassement de la carrosserie et les cages de roues à l’eau tiède ou froide une fois par mois, après une conduite en dehors des routes et à la fin de l’hiver. Faites particulièrement attention à ces zones car il est difficile de repérer la boue et la saleté. Il est plus préjudiciable que bénéfique de mouiller la saleté sans l’enlever. Les bas de porte, les bas de caisse et les éléments du châssis sont équipés d’orifices d’évacuation qui ne doivent pas être obstrués par la saleté ; l’eau piégée dans ces zones peut entraîner de la rouille.
• Évitez de nettoyer les roues avec les rouleaux de lavage automatique rapides. • N’utilisez pas de détergent acide, ce produit pouvant endommager et corroder les roues en aluminium recouvertes d’une finition.
Protéger votre véhicule contre la corrosion En utilisant les méthodes de conception et de construction les plus perfectionnées pour combattre la corrosion, nous fabriquons des voitures haut de gamme. Toutefois, il ne s’agit là que d’une partie du travail. Pour obtenir de votre véhicule une résistance à la corrosion sur le long terme, la coopération du propriétaire est indispensable. Causes courantes de corrosion Les causes les plus courantes de corrosion de votre véhicule sont : • Le sel, la saleté et l’humidité qui s’accumule sous le véhicule. • L’élimination de la peinture ou des revêtements protecteurs par des pierres, des gravillons, l’abrasion ou des légères éraflures et bosses qui laissent le métal non protégé et exposé à la corrosion.
Si vous vivez dans un environnement où votre véhicule est souvent exposé à des matières corrosives, une protection contre la corrosion est particulièrement importante. Les causes courantes d’une corrosion accélérée sont le sel, les produits chimiques agglomérants, l’air iodé et la pollution industrielle.
La corrosion se développe plus facilement dans un environnement humide. Par exemple, la corrosion est accélérée par une humidité élevée, notamment lorsque les températures sont juste au-dessus de zéro. Dans ces conditions, la matière corrosive est maintenue en contact avec les surfaces du véhicule par une humidité difficile à évaporer. La boue est particulièrement corrosive car elle sèche lentement et maintient l’humidité en contact avec le véhicule. Même si la boue semble sèche, elle conserve un certain degré d’humidité et favorise la corrosion. Les températures élevées peuvent également accélérer la corrosion des parties qui ne sont pas correctement ventilées et qui ne permettent donc pas d’éliminer l’humidité. Pour toutes ces raisons, il est particulièrement important de garder votre véhicule propre, d’éliminer la boue ou les accumulations d’autres matières. Ceci s’applique non seulement aux surfaces visibles mais également au soubassement du véhicule.
Vous pouvez prévenir un début de corrosion en respectant les points suivants : Gardez votre véhicule propre La meilleure manière d’empêcher la corrosion est de garder votre véhicule propre et d’éliminer toutes les matières corrosives. Faites particulièrement attention au soubassement du véhicule. • Si vous vivez dans une zone à fort potentiel de corrosion où les routes sont salées, à proximité de l’océan, dans des zones polluées ou recevant des pluies acides, etc., vous devez porter une attention particulière à la prévention contre la corrosion. En hiver, lavez au jet le soubassement de votre véhicule au moins une fois par mois et veillez à le nettoyer soigneusement à la fin de l’hiver.
Gardez votre garage au sec Ne stationnez pas votre véhicule dans un garage humide et mal ventilé. Ce type d’environnement favorise la corrosion. Notamment si vous lavez votre véhicule dans le garage ou si vous le garez dans le garage encore mouillé ou couvert de neige, de glace ou de boue. Même un garage chauffé peut favoriser la corrosion à moins qu’il ne soit bien ventilé ce qui permet d’évaporer l’humidité.
Des rayures ou éclats sur la finition doivent être recouverts à l’aide de peinture pour retouches dès que possible afin de réduire la possibilité de corrosion. Si le métal est découvert, il est recommandé de s’adresser à un carrossier ou un atelier de peinture qualifié. Fientes d’oiseaux : Les fientes d’oiseaux sont hautement corrosives et peuvent endommager les surfaces peintes en quelques heures. Retirez toujours les fientes d’oiseaux dès que possible. Ne négligez pas l’intérieur L’humidité peut s’accumuler sous les tapis de sol et le revêtement et être cause de corrosion. Vérifier régulièrement sous les tapis que le revêtement est sec. Soyez particulièrement attentif à cela si vous transportez des engrais, des produits de nettoyage ou des produits chimiques dans votre véhicule. Ceux-ci doivent être transportés uniquement dans des récipients appropriés et tout déversement ou toute fuite devrait être nettoyé, rincé à l’eau propre puis soigneusement séché.
Précautions d’ordre général concernant l’entretien de l’intérieur de votre véhicule Évitez le contact des solutions corrosives comme le parfum et l’huile cosmétique avec le tableau de bord car elles peuvent endommager ou décolorer ce dernier. Si ces solutions entrent en contact avec le tableau de bord, rincez-les immédiatement. Pour savoir comment nettoyer les surfaces en vinyle, consultez les instructions suivantes.
électriques/électroniques à l'intérieur du véhicule au risque de les endommager.
éléments en cuir (volant, sièges, etc.), utilisez des détergents neutres ou des solutions à faible teneur en alcool. Les solutions à teneur élevée en alcool et les détergents acides/alcalins, risquent de décolorer ou d’abîmer la surface du cuir.
Vinyle Retirez la poussière et la saleté non incrustée de la surface en vinyle à l’aide d’une balayette ou d’un aspirateur. Nettoyez les surfaces en vinyle avec un produit spécial vinyle. Tissu Retirez la poussière et la saleté non incrustée du tissu à l’aide d’une balayette ou d’un aspirateur. Nettoyez à l’aide d’une solution à base de savon doux recommandée pour la sellerie ou les tapis. Retirez les taches récentes immédiatement à l’aide d’un nettoyant pour tissu. Si vous ne vous occupez pas immédiatement des taches récentes, le tissu peut être taché et sa couleur peut virer. De plus, ses propriétés ignifugeantes peuvent être réduites si le matériau n’est pas entretenu correctement.
Nettoyez la sangle de la ceinture à l’aide d’une solution à base de savon doux recommandé pour le nettoyage de la sellerie ou des tapis. Suivez les instructions fournies avec le savon. N’appliquez pas d’eau de javel ou de teinture sur la sangle car cela peut l’altérer. Nettoyage des vitres intérieur Si la surface des vitres à l’intérieur du véhicule se couvre de buée (c’est-à-dire si elle se couvre d’un film gras), elle doit être nettoyée à l’aide d’un nettoyant pour vitres. Suivez les instructions figurant sur le nettoyant pour vitres.
Pour respecter les réglementations en matière d’émission, votre véhicule est équipé d’un système de contrôle des émissions. Il existe trois types de systèmes de contrôle des émissions :
électronique ESP) • Pour éviter les ratés d’allumage lors du test du dynamomètre, coupez le système ESP en appuyant sur le commutateur ESP. • Une fois le test du dynamomètre achevé, activez de nouveau le système ESP en appuyant à nouveau sur le commutateur ESP.
(2) Système de contrôle des émissions de vapeur (3) Système de contrôle des émissions d’échappement
émissions de gaz de carter
HYUNDAI agréé conformément au programme d’entretien figurant dans ce manuel.
émissions de vapeur Le système de contrôle des émissions de vapeur est conçu pour empêcher les vapeurs de carburant de se libérer dans l’atmosphère.
Les vapeurs de carburant générées à l’intérieur du réservoir de carburant sont absorbées et conservées dans l’absorbeur à bord. Lorsque le moteur est en marche, les vapeurs de carburant absorbées dans l’absorbeur sont dirigées vers le réservoir d’équilibre par l’électrovanne de commande de purge. Électrovanne de commande de purge (PCSV) L’électrovanne de commande de purge est commandée par le module de commande moteur (ECM) lorsque la température du liquide de refroidissement du moteur est basse au ralenti, la PCSV se ferme de sorte que le carburant évaporé ne pénètre pas dans le moteur. Une fois le moteur réchauffé, en vitesse de croisière du véhicule, la PCSV s’ouvre pour laisser entrer le carburant évaporé dans le moteur.
Modifications du véhicule Ce véhicule ne doit pas être modifié. Toute modification de votre véhicule risque d’affecter ses performances, sa sûreté ou sa longévité et risque même d’enfreindre les réglementations nationales liées à la sécurité et aux émissions. De plus, les dommages ou les baisses de performance résultant d’une modification ne peuvent être couvertes par la garantie.
(monoxyde de carbone) • Le monoxyde de carbone peut être présent avec d’autres gaz d’échappement. En conséquence, si vous sentez des gaz d’échappement à l’intérieur du véhicule, faites-le contrôler et réparer immédiatement. Si vous suspectez que des gaz d’échappement pénètrent dans votre véhicule, conduisez-le uniquement avec toutes les fenêtres complètement ouvertes. Faites réparer et contrôler votre véhicule immédiatement.
- Échappement • Ne jamais rester dans un véhicule garé ou à l’arrêt pendant une longue période avec le moteur allumé. • Lorsque le moteur cale ou ne démarre pas, des tentatives répétées de redémarrage du moteur peuvent endommager le système de contrôle des émissions.
Appliquez les instructions suivantes pour éviter l’empoisonnement au CO.
à proximité d'objets inflammables, tels que de l'herbe sèche, des végétaux, du papier, des feuilles, etc. Votre véhicule est équipé d’un dispositif de contrôle des émissions du pot catalytique. C’est pourquoi les précautions suivantes doivent être observées : • Utilisez uniquement de l’ESSENCE SANS PLOMB pour les moteurs à essence (sans plomb). • Ne faites pas fonctionner le véhicule lorsque vous constatez des signes de dysfonctionnements moteur, tels que des ratés d’allumage ou une baisse sensible des performances.
Une mauvaise utilisation peut consister, par exemple, à laisser rouler le véhicule avec l’allumage éteint ou à descendre une pente raide avec une vitesse enclenchée et l’allumage éteint. • Ne faites pas fonctionner le moteur à un régime élevé pendant de longues périodes (5 minutes ou plus). • Ne modifiez pas et ne manipulez aucune pièce du moteur ou du système de contrôle des émissions. Tous les contrôles et les réglages doivent être effectués par un concessionnaire HYUNDAI agréé. • Évitez de conduire alors que le niveau de carburant est extrêmement bas. Une panne de carburant pourrait provoquer un raté d'allumage qui risquerait d'endommager le pot catalytique. Le non-respect de ces précautions peut provoquer des dommages du pot catalytique et de votre véhicule. De plus, de telles interventions peuvent annuler vos garanties.
(le cas échéant) Le système de filtre à particules pour diesel (DPF) permet d'éliminer les suies émises par le véhicule. Contrairement à un filtre à air jetable, le système DPF brûle (oxyde) et élimine automatiquement les suies accumulées en fonction des conditions de conduite. En d'autres termes, la combustion active gérée par le système de commande moteur et déclenchée par la température élevée des gaz d'échappement générés dans des conditions de conduite normales ou intenses permet de brûler et d'éliminer les suies accumulées. Cependant, si le véhicule est utilisé un long moment au ralenti, les suies accumulées risquent de ne pas être éliminées automatiquement en raison de la faible température des gaz d'échappement. Dans ce cas particulier, le volume de suies dépasse les limites de détection, le processus d'oxydation des suies risque de ne pas être déclenché par le système de commande moteur et le voyant lumineux indiquant un dysfonctionnement risque de clignoter.
60 km/h (37 mph) ou l'utilisation de la deuxième vitesse à un régime moteur compris entre 1 500 et 2 000 tours par minute pendant un certain laps de temps (environ 25 minutes) permet d'arrêter le clignotement du voyant lumineux de dysfonctionnement. Si le voyant lumineux de dysfonctionnement continue à clignoter malgré l'application de la procédure précédente, faites contrôler le système DPF par un concessionnaire HYUNDAI agréé. Si vous continuez à utiliser pendant un long moment le véhicule alors que le voyant lumineux de dysfonctionnement clignote, le système DPF peut être endommagé et la consommation de carburant peut augmenter.
Pour les véhicules diesel équipés d'un système DPF, nous vous recommandons l'utilisation de carburant diesel réglementé. L'utilisation d'un carburant diesel présentant un niveau élevé de souffre (plus de 50 ppm) et contenant des additifs non spécifiés risque d'endommager le système DPF et de produire des fumées blanches.
Numéro de moteur / 8-8
Lumières du miroir de courtoisie* * le cas échéant
(coût et énergie). *3 Filtre à particules diesel
(démarrage et écoulement de l’huile). Des huiles moteur de viscosité moins élevée permettent d’obtenir de meilleures économies de carburant et de meilleures performances par temps froid ; cependant, une bonne lubrification par temps chaud exige des huiles moteur de viscosité plus élevée.
Lors du choix d’une huile, pensez à la plage de températures dans laquelle votre véhicule sera utilisé avant la prochaine vidange. Sélectionnez la viscosité d’huile recommandée dans le tableau.
°C -30 -20 également utilisé pour tous les aspects juridiques se rapportant à sa propriété, etc. Le numéro figure sur le plancher, en dessous du siège passager avant. Pour vérifier le numéro, ouvrez le capot.
Bouton démarrage/arrêt du moteur ··································5-9
Capacités (lubrifiants)·······················································8-4 Ceinture de sécurité arrière centrale 3 points ··········3-19 Ceinture trois points ··················································3-17 Cendrier·········································································4-117 Chauffage et climatisation manuels······························4-104 Clé intelligente··································································4-9 Clés ···················································································4-3 Clignotants et signaux de changement de voie ··············4-81 Clips de fixation pour tapis de sol ································4-121 Combiné d’instruments ··················································4-45 Activation/désactivation du mode ECO····················4-52 Compte-tours·····························································4-46 Compteur de vitesse ··················································4-46 Compteur kilométrique ·············································4-49 Compteur kilométrique journalier·····························4-50 Eclairage du tableau de bord·····································4-46 Jauge de carburant·····················································4-48 Jauge de température du moteur ·······························4-47 Ordinateur de bord ····················································4-49 Témoins et voyants ···················································4-52 Thermomètre extérieur··············································4-48
Commutateur de verrouillage centralisé des portes········4-15 Compartiment moteur················································2-4, 7-2 Compte-tours···································································4-46 Compteur de vitesse························································4-46 Compteur kilométrique ···················································4-49 Conduite dans des zones inondées····························5-59 Conduite de nuit ························································5-57 Conduite sous la pluie ···············································5-58 Faire basculer le véhicule··········································5-56 Négociation en douceur de virages ···························5-57 Sport automobile à vitesse supérieure ······················5-59 Conduite dans des zones inondées ································5-59 Conduite de nuit ·····························································5-57 Conduite en hiver ···························································5-61 Chaînes ·····································································5-62 Pneus neige································································5-62 Conduite sous la pluie·····················································5-58 Console centrale de rangement ·····································4-114 Cric et outillage·······························································6-14
Dégivrage (pare-brise) ··················································4-110 Dégivrage de la lunette arrière········································4-91 Dégivrage des essuie-glaces ··········································4-92 Dégivrage des rétroviseurs extérieurs·····························4-92 Dégivrage et désembuage du pare-brise ······················4-110 Démarrage avec des câbles···············································6-5 Démarrage d’urgence························································6-5 Démarrage avec des câbles ·········································6-5 Démarrage en poussant ···············································6-6 Démarrage du moteur ·············································5-6, 5-12 Démarrage en poussant·····················································6-6 Désembuage (pare-brise) ·············································4-110 Dimensions ·······································································8-2 Direction assistée électronique ·······································4-35 Dispositif de réglage des phares ·····································4-83 Dispositif de réglage des phares ·······························4-83 Feux de jour ······························································4-83 Fonction d'escorte lumineuse ····································4-78 Fonction économiseur de batterie ·····························4-78 Voyant des feux antibrouillard arrière·······················4-82 Voyant des feux antibrouillard avant ························4-81 Éclairage de la boîte à gants ···········································4-90 Eclairage du tableau de bord ··········································4-46 Éclairage intérieur···························································4-88 Éclairage de la boîte à gants ·····································4-90 Lampe de coffre ························································4-90 Liseuse·······································································4-88 Lumière du miroir de courtoisie ·······························4-89 Plafonnier ··································································4-89 Écran de sécurité du coffre ···········································4-123 En cas d’urgence pendant la conduite ·····························6-3 Entretien Entretien des pneumatiques ·····························7-31, 7-38 Entretien effectué par le propriétaire ··························7-6 Entretien extérieur ·····················································7-61 Entretien intérieur······················································7-66 Explication relative aux éléments d’entretien programmés············································7-9
Console de lunettes de soleil···································4-115 Glacière ···································································4-115 Essuie-glaces et lave-glaces ···········································4-84 Esthétique du véhicule ····················································7-61 Entretien extérieur ·····················································7-61 Entretien intérieur······················································7-66
Étiquette d’homologation du véhicule ·····························8-7 Étiquette de pression et spécifìcations des pneus ············8-8 Explication relative aux éléments d’entretien programmés ···································································7-9
Feux de détresse ·····························································4-77 Feux de jour ····································································4-83 Filet à bagages (rangement)··········································4-122 Filtre à air········································································7-21 Filtre à air de la climatisation ·········································7-23 Filtre à carburant (pour les moteurs diesel) ···················7-20 Fonction d'escorte lumineuse ·········································4-78 Fonction économiseur de batterie···································4-78 Fonctionnement économique ·········································5-54 Frein de stationnement····················································5-36 Freins assistés ·································································5-35 Fusible principal et autoréarmable ·································7-46 Fusibles ··········································································7-43 Description du boîtier de relais / de fusibles ············7-47 Fusible principal et autoréarmable····························7-46 Temporisation····························································7-45
Jauge de température du moteur ·······························4-47
Retrait et rangement de la roue de secours ···············6-15 Pneu à plat (avec le kit TireMobilityKit)························6-20 Pneu secours Retrait et rangement de la roue de secours ···············6-15 Pneumatiques et roues ·············································7-31, 8-3 Entretien des pneumatiques ······································7-31 Entretien des pneumatiques ······································7-38 Étiquetage sur le flanc du pneumatique····················7-38 Parallélisme et équilibrage des roues························7-35 Permutation des pneumatiques··································7-34 Pressions de gonflage recommandées à froid ···········7-31 Remplacement des pneumatiques ····························7-36 Remplacement des roues···········································7-37 Traction des pneumatiques········································7-38 Vérification de la pression de gonflage des pneumatiques ···················································7-33 Pneus neige ·····································································5-62 Poids du chargement·······················································5-76
Poids à vide de base ··················································5-76 Poids du chargement ·················································5-76 Poids technique maxi sous essieu ·····························5-76 Poids technique maximal d’un véhicule isolé···········5-76 Poids total en charge ·················································5-76 Présentation du tableau de bord ·······································2-3 Pressions de gonflage recommandées à froid·················7-31 Prise de courant·····························································4-119 Processus de rodage du véhicule ·····································1-6 Puìssance d’ampoule·························································8-2
Remplacement de l’ampoule du répétiteur latéral··········7-56 Remplacement des ampoules de l’éclairage intérieur ····7-60 Remplacement des ampoules du bloc optique arrière combiné ·····························································7-57 Remplacement des feux antibrouillard avant ·················7-56 Remplacement des phares···············································7-54 Remplacement des roues ················································7-37 Repli du siège arrière ······················································3-12 Rétroviseur électrochromatique avec boussole ··············4-39 Rétroviseur électro-chromé (ECM) ································4-38 Rétroviseur extérieur·······················································4-42 Symboles sur le combiné d'instruments ··························1-7 Système antidémarrage ·····················································4-4 Système anti-démarrage ·················································5-23
Système audio ·······························································4-127 Antenne ···································································4-127 Ports pour périphériques auxiliaires, ports USB et ports iPod··························································4-121 Télécommande audio ··············································4-128 Systeme de commande automatique de la climatisation ···4-102 Climatisation ···························································4-109 Chauffage et climatisation automatiques ················4-103 Chauffage et climatisation manuels ························4-104 Système de commande manuelle de la climatisation ····4-93 Chauffage et climatisation·········································4-94 Climatisation ·····························································4-98 Filtre à air de la climatisation ·································4-100 Système de contrôle des émissions d’échappement ·······7-69 Système de contrôle des émissions de gaz de carter ······7-68 Système de contrôle des émissions de vapeur················7-68 Système de freinage ························································5-35 Commande de freinage en descente (DBC)··············5-45
Freins assistés····························································5-35 Signal d'arrêt d'urgence (ESS) ··································5-48 Système d'assistance au démarrage en côte (HAC) ····5-44 Système de freinage anti-blocage (ABS)··················5-38 Système ESP (dispositif électronique de stabilité programmé) ····························································5-41 Système de freinage anti-blocage (ABS)························5-38 Système de retenue pour enfant······································3-29 Système d'ancrage à sangles ·····································3-34 Système ISOFIX ·······················································3-36 Systeme de surveillance de la pression des pneus (TPMS) ···········································································6-8 Système de verrouillage ·················································5-24 Système de verrouillage de la clé de contact··················5-24 Système ECO actif··························································5-53 Système ISOFIX ·····························································3-36
Témoins et voyants ·························································4-52 Temporisation ·································································7-45 Thermomètre extérieur ···················································4-48 TireMobilityKit ·······························································6-20 Vérification du frein de stationnement ···························7-19 Verrouillage des portes ···················································4-14 Commutateur de verrouillage centralisé des portes·····4-15 Sécurité enfant à l’arrière··········································4-17 Vitres ··············································································4-21 Bouton de verrouillage des vitres électriques ··········4-25 Descente auto d’une vitre··········································4-23 Montée / descente auto d’une vitre ··························4-23
Notice Facile
