Elite 14 STD WH/A/50 - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte murale
Marque	Elica
Modèle	Elite 14 STD WH/A/50
Couleur	Blanc
Largeur	50 cm
Profondeur	Environ 50 cm
Hauteur minimale	65 cm au-dessus de la plaque de cuisson
Poids net	Environ 12 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+ (estimation)
Puissance moteur	200 W (estimation)
Débit d'air maximal	600 m³/h (estimation)
Niveau sonore maximal	65 dB(A) (estimation)
Type de filtration	Filtre à graisse métallique lavable + filtre à charbon actif (optionnel)
Nombre de vitesses	3 vitesses + intensif
Éclairage	2 ampoules LED (2 x 3 W)
Commandes	Poussoirs mécaniques
Sortie d'air	Diamètre 150 mm
Type d'installation	Évacuation extérieure ou recyclage
Entretien	Nettoyer le filtre à graisse tous les mois, remplacer le filtre à charbon tous les 6 mois
Sécurité	Arrêt automatique en cas de surchauffe (estimation)
Pièces détachées	Filtres, ampoules, télécommande (non fournie)
Réparabilité	Indice de réparabilité 8/10 (estimation)
Garantie	2 ans

FOIRE AUX QUESTIONS - Elite 14 STD WH/A/50 ELICA

Comment nettoyer le filtre à graisse de la hotte Elica Elite 14 ?

Le filtre à graisse métallique se nettoie au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-le sécher complètement avant de le remettre.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, vous devez ajouter un filtre à charbon actif (non fourni) et boucher la sortie d'air extérieure. Suivez le schéma d'installation de la notice.

Quelle est la puissance d'éclairage de la hotte ?

L'éclairage est assuré par 2 ampoules LED de 3 W chacune, soit un total de 6 W. Elles sont remplaçables.

Quel est le niveau sonore maximal de la hotte ?

Le niveau sonore maximal est estimé à 65 dB(A) en vitesse intensive. En vitesse 1, il est d'environ 45 dB(A).

Quelle est la hauteur de montage recommandée ?

La hauteur minimale entre la plaque de cuisson et la hotte est de 65 cm pour les cuisinières électriques et 75 cm pour le gaz.

Comment remplacer le filtre à charbon ?

Le filtre à charbon se trouve derrière le filtre à graisse. Déclippez-le et remplacez-le tous les 6 mois ou selon la fréquence d'utilisation.

La hotte peut-elle être utilisée sans évacuation extérieure ?

Oui, elle fonctionne en mode recyclage avec un filtre à charbon actif. L'air est filtré puis renvoyé dans la cuisine.

Quel est le diamètre de la sortie d'air ?

Le diamètre de la sortie d'air est de 150 mm. Utilisez un conduit de même diamètre pour l'évacuation.

Comment changer une ampoule LED ?

Déclipsez le diffuseur, déconnectez l'ampoule défectueuse et branchez la nouvelle. Utilisez uniquement des ampoules LED compatibles (type GU10, 3W max).

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (fusible, disjoncteur). Si le problème persiste, contrôlez le moteur et le câblage ou contactez le service après-vente.

MODE D'EMPLOI Elite 14 STD WH/A/50 ELICA

FR - Prescriptions de montage et mode d'emploi

FR - Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cette hotte, prévue pour l'aspiration des fumées et vapeurs de cuisson, est destinée à un usage domestique exclusivement.

Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. Lire attentivement les instructions : il y a d'importantes informations sur l'installation, l'emploi et la sécurité. Ne pas effectuer de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Note : les pièces indiquées avec le symbole « (*) » sont des accessoires optionnels fournis uniquement avec certains modèles, ou des pièces non fournies qui doivent être achetées.

Attention

Attention ! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites, ou sans expérience ni connaissance, à moins qu'ils ne soient sous la supervision ou formés à l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement !

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose, sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour

la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l'air vers l'extérieur.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

! Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°).

! Éviter les variations excessives de section du tuyau.

! Utiliser un tuyau le plus lisse possible sur sa partie interne.

! Le matériau du tuyau doit être aux normes.

Attention ! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version recyclage

Il convient d'utiliser un filtre à charbon actif, disponible auprès de votre revendeur habituel.

L'air aspiré sera dégraissé et désodorisé avant d'être refoulé dans la pièce à travers la grille supérieure.

Attention ! Si la hotte est livrée sans filtre à charbon, celui-ci doit être commandé et monté avant la mise en service.

Installation

La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et à 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Montage

Avant de commencer l'installation :

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation choisie.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci (ceux-ci) est (sont) remonté(s) uniquement si l'on veut utiliser la hotte en version recyclage.
• Vérifiez qu'à l'intérieur de la hotte il n'y a pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple : vis (*), garanties (*) etc.). Dans ce cas, enlevez-les et conservez-les.
• Protégez la cuisinière et la hotte contre d'éventuels débris et dégâts en utilisant une toile de protection. Privilégiez une surface plane pour l'assemblage. Couvrez cette surface d'une protection et placez tous les éléments de la hotte et de la cheminée dessus.
• Préparez le branchement électrique et veillez à ce qu'à proximité de la zone d'installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu'il soit possible de se raccorder à un dispositif d'évacuation des fumées vers l'extérieur (uniquement version évacuation).
• Effectuez tous les travaux de maçonnerie nécessaires (par exemple : installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).

Cet appareil est conçu pour être encastré dans un meuble ou un autre support.

Fonctionnement

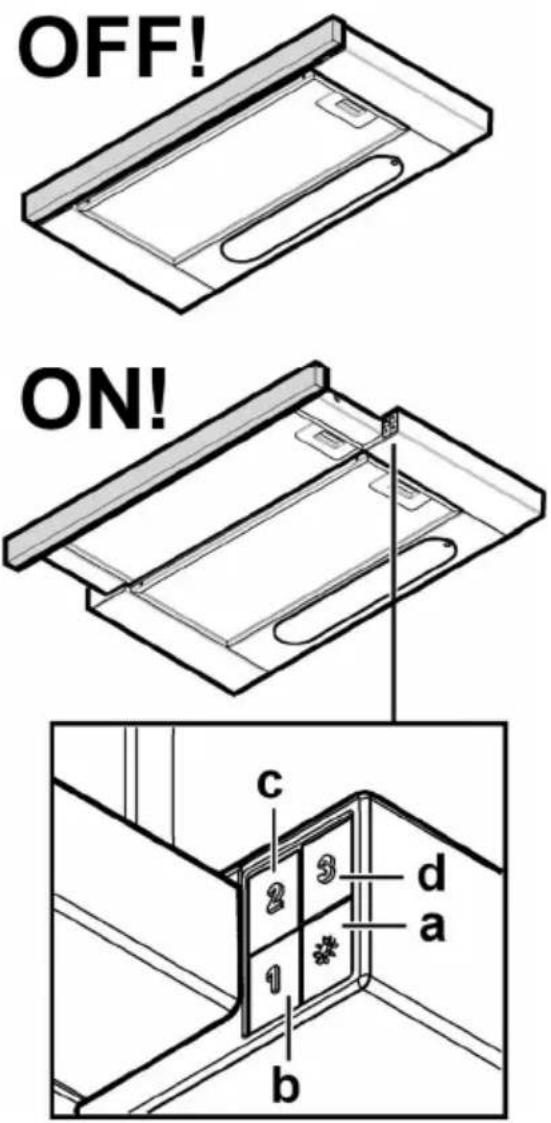

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1. c. Sélection vitesse 2. d. Sélection vitesse 3.

Utilisez la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Entretien

Attention ! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utilisez un chiffon humidifié avec un détergent liquide neutre. N'utilisez pas de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL !

ATTENTION : Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée en cas d'endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Fig. 10-21

Il retient les particules de graisse issues de la cuisson.

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 20

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois. IL NE PEUT PAS être nettoyé ou régénéré.

Enlever les filtres anti-graisse. Appliquer un filtre au charbon par côté et l'accrocher à la hotte. Remettre les filtres anti-graisse.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Extraire complètement le tiroir.

Enlever la grille. Remplacer l'ampoule endommagée.

Utiliser uniquement des ampoules halogènes à bougie ∅35mm E14 28W.

Remonter la grille. Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
