TA-FE320R - Recepteur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur stéréo intégré
Modèle	TA-FE320R
Marque	Sony
Dimensions (L x H x P)	430 x 140 x 380 mm
Poids	8 kg
Alimentation	220-240 V, 50/60 Hz, 150 W
Puissance de sortie	2 x 100 W sous 8 ohms (DIN)
Plage de fréquences	10 Hz – 50 kHz
Rapport signal/bruit	90 dB
Distorsion harmonique totale	< 0.05 %
Fonctions principales	Amplification stéréo, tuner AM/FM, sélecteur d’entrée, contrôle de tonalité (aigus/graves), balance, loudness, sortie casque
Entrées	Phono (MM), CD, Tuner, Aux, Magnétophone (2x)
Sorties	Enceintes (A/B), Casque, Magnétophone (2x), Préampli
Entretien et nettoyage	Débrancher l’appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l’humidité ou aux températures extrêmes. Débrancher en cas d’orage. Ne pas obstruer les ouvertures de ventilation.
Pièces détachées et réparabilité	Consulter un centre de service agréé Sony pour toute réparation. Utiliser uniquement des pièces d’origine.
Informations générales	Notice d’utilisation disponible en téléchargement au format PDF. Pour toute question, consultez la FAQ ou posez votre question.

FOIRE AUX QUESTIONS - TA-FE320R SONY

Quelle est la puissance de sortie du Sony TA-FE320R ?

La puissance de sortie est de 2 x 100 W sous 8 ohms (norme DIN), ce qui offre une sonorité puissante et claire pour la plupart des enceintes domestiques.

Comment connecter des enceintes au TA-FE320R ?

Utilisez les bornes A ou B à l'arrière de l'appareil. Dénudez les câbles sur environ 1 cm, insérez-les dans les bornes et serrez. Respectez la polarité (+/-) pour une reproduction sonore correcte.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le cordon d'alimentation, la prise secteur et le fusible. Si le fusible est grillé, remplacez-le par un fusible de même valeur. Si le problème persiste, contactez un service agréé.

Comment accorder une station de radio FM ?

Sélectionnez la source Tuner, réglez la bande sur FM, puis tournez le bouton de recherche ou utilisez la fonction de recherche automatique. Pour mémoriser une station, appuyez sur Memory puis sur une touche de présélection.

Puis-je brancher une platine vinyle sur cet ampli ?

Oui, l'entrée Phono (MM) est prévue pour les platines à aimant mobile. Branchez la platine sur cette entrée et sélectionnez-la comme source.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux et sec légèrement humidifié si nécessaire. N'utilisez jamais de produits chimiques ou abrasifs.

Que signifie le voyant 'Protector' allumé ?

Ce voyant indique que le circuit de protection est activé, souvent en cas de court-circuit des enceintes, de surchauffe ou de surcharge. Éteignez l'appareil, vérifiez les connexions d'enceintes et la ventilation.

Comment régler la balance et la tonalité ?

Utilisez les boutons Balance, Bass et Treble sur la face avant. Pour un son neutre, placez-les en position centrale (0 dB). Le bouton Loudness renforce les graves et aigus à faible volume.

Puis-je utiliser deux paires d'enceintes simultanément ?

Oui, vous pouvez sélectionner les enceintes A et B en même temps. Assurez-vous que l'impédance totale reste compatible (généralement 4 ohms minimum). Consultez la notice pour les détails.

Où puis-je trouver la notice d'utilisation ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notre site. Vous pouvez également demander une traduction dans votre langue via le formulaire prévu.

MODE D'EMPLOI TA-FE320R SONY

Mode d'emploi ____ F

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Précautions

Sécurité

• Afin d'éviter tout choc électrique, n'ouvrez pas le coffret. Confiez l'entretien de l'amplificateur à un technicien qualifié.
• Si un objet ou un liquide tombait dans l'amplificateur, débranchez-le et faites-le vérifier par un technicien qualifié avant de le remettre en marche.

Sources d'alimentation

• Avant de mettre l'amplificateur sous tension, vérifiez si sa tension de fonctionnement correspond à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière de l'amplificateur.
• L'amplificateur n'est pas déconnecté de la source d'alimentation secteur tant qu'il reste branché sur la prise murale, même s'il a été mis sous tension.
• Débranchez l'amplificateur de la prise murale s'il doit rester inutilisé pendant une période prolongée. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche; jamais sur le cordon.
• Le cordon d'alimentation secteur doit être remplacé dans un technicien qualifié.

Installation

• Installez l'amplificateur à un endroit suffisamment aéré pour éviter toute surchauffe interne et prolonger sa durée de vie.
• N'installez pas l'amplificateur près d'une source de chaleur, ou bien à un endroit exposé au soleil, à une poussière excessive ou à des chocs mécaniques.
• Ne posez rien sur l'amplificateur qui puisse obstruer les ailettes de ventilation ou provoquer une panne.

Fonctionnement

Avant de raccorder d'autres appareils, mettez l'amplificateur hors tension et débranchez-le.

Nettoyage de l'amplificateur

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux, légèrement humidifié d'une solution détergente douce. N'utilisez pas de tampon abrasif, de poudre à récurer ni de solvant, comme l'alcool ou l'essence.

Pour éviter tout ronflement

—Réduisez le volume.
—Éloignez le tourne-disque le plus possible des enceintes.
—Mettez des isolateurs audio (en vente dans le commerce) sous le tourne-disque.

—Maintenez le microphone à l'écart des enceintes pendant l'utilisation.

Pour protéger encore mieux contre le ronflement, installez les enceintes ou le tourne-disque sur une planche de bois épaisse ou une dalle de béton.

Pour toute question ou problème au sujet de cet appareil, veuillez contacter votre revendeur Sony.

Bienvenue!

Nous vous remercions pour l'achat de cet amplificateur stéréo intégré. Avant de l'utiliser, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence ultérieure.

A propos de ce mode d'emploi

Les instructions de ce mode d'emploi concernent les modèles TA-FE520R et FE-320R. Vérifiez le numéro de votre modèle sur le panneau arrière de l'amplificateur.

Le TA-FE520R est le modèle utilisé dans les illustrations, sauf mention contraire. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple "TA-FE520R seulement".

TABLE DES MATIÈRES

Préparatifs

Raccordements 4

Raccordement d'appareils audio 4

Raccordement des enceintes 5

Raccordement du cordon d'alimentation secteur 6

Ecoute d'une source musicale 7 Enregistrement 9

Informations additionnelles

Guide de dépannage 10

Spécifications 10

Description du panneau arrière 11

Description des touches de la télécommande 11

Types de différences

Caractéristique\Modèle		FE320RF
Prises secteurcommutées	•	•*
Réception EON	•
Fonction decontrôle de bande	•

* Absentes sur le modèle commercialise au Royaume-Uni

Conventions

• Les instructions dans ce mode d'emploi décrivent les commandes de l'amplificateur.
• Pour les touches de la télécommande, voir "Description des touches de la télécommande", page 11.
• L'icône suivante est utilisée dans ce mode d'emploi:

Indique des conseils et méthodes qui facilitent une manipulation.

Déballage

Vérifiez que les articles suivants se trouvent bien dans l'emballage:

• Télécommande RM-S325 (1)
- Piles Sony R6 (format AA) (2)

Mise en place des piles dans la télécommande

Insérez deux piles R6 (format AA) en faisant correspondre les pôles + et – des piles avec les indications dans le logement des piles. Quand vous utilisez la télécommande, dirigez-la vers le capteur de télécommande Ⓔ de l'amplificateur.

Quand faut-il remplacer les piles?

Normalement, les piles devraient durer environ 6 mois. Remplacez toutes les piles quand la télécommande ne peut plus piloter l'amplificateur.

Remarques

• Ne laissez pas la télécommande à un endroit extrêmement chaud ou humide.
• Ne laissez rien tomber dans son boîtier, en particulier lors du remplacement des piles.
• N'exposez pas la télécommande au soleil ou à un dispositif d'éclairage. Un mauvais fonctionnement pourrait s'ensuivre.
• Si la télécommande doit rester inutilisée pendant une période prolongée, retirez les piles pour éviter tout dommage dû à une fuite des piles ou à la corrosion.

Raccordements

Cet amplificateur permet de raccorder et de commander les appareils audio ci-dessous. Suivez la procédure indiquée pour chaque appareil que vous souhaitez raccorder.

L'emplacement et le nom de chaque prise sont indiqués dans "Description du panneau arrière", page 11.

Avant de commencer

• Eteignez tous les appareils avant de les raccorder.
• Ne branchez pas les cordons d'alimentation secteur des différents appareils tant que les raccordements ne sont pas achevés.
• Utilisez les cordons de liaison audio fournis avec chaque appareil pour le raccordement à l'amplificateur. Au besoin, procurez-vous des cordons audio en vente dans le commerce.
• Insérez à fond les fiches dans les prises pour éviter tout ronflement et bruit.
• Lors du raccordement d'un cordon de liaison audio, reliez bien les prises droite (R) et gauche (L) de l'amplificateur aux prises droite (R) et gauche (L) de l'autre appareil.

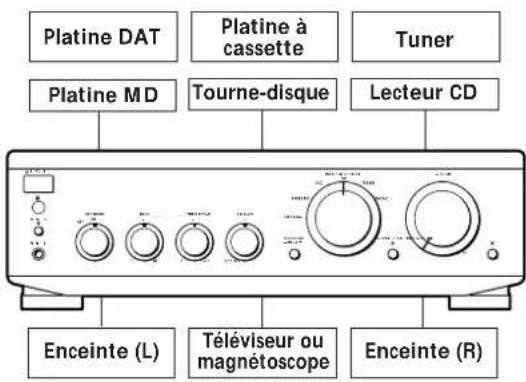

Raccordement d'appareils audio

Aperçu

Cette section explique comment raccorder des appareils audio à l'amplificateur.

Quels cordons utiliser?

Des cordons de liaison audio (non fourmis) (2 pour chaque platine à cassette, platine DAT ou platine MD; 1 pour les autres appareils)

La flèche ⟶ indique le sens du signal.

Remarque

Les illustrations suivantes représentent prises du TA-FE520R.

Lecteur CD
Amplificateur Lecteur CD

Tuner
Amplificateur Tuner

Platine à cassette, platine DAT ou platine MD

Amplificateur Platine à cassette

Utilisez la configuration ci-dessus pour raccorder les prises OUTPUT et INPUT:

—d'une platine à cassette ou DAT aux prises TAPE1/DAT.
—d'une platine à cassette ou MD aux prises TAPE2/MD.

Tourne-disque

1 Retirez les fiches court-circuiteuses des prises PHONO avant de raccorder les cordons (mais seulement lors du raccordement d'un tourne-disque).

N'insérez pas les fiches court-circuiteuses dans un autre jeu de prises RECOUT. L'amplificateur pourrait ne plus fournir de son ou mal fonctionner.

2 Raccordez les cordons de liaison audio.

Amplificateur Tourne-disque

Remarque

Raccordez le conducteur de mise à la terre à la borne SIGNAL. GND (m) de l'amplificateur pour éviter tout ronflement.

Téléviseur ou magnétoscope

EON CONTROL (TA-FE520R seulement)

Amplificateur Tuner

Si votre tuner est pourvu d'une borne EON CONTROL OUT, raccordez-là à la borne EON CONTROL IN de

l'amplificateur pour permettre l'emploi de la fonction EON (Réseau de fréquences locales) du RDS (Radio Data System) (voir page 8).

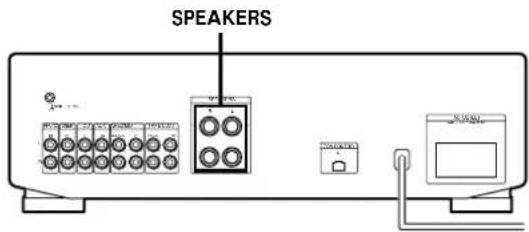

Raccordement des enceintes

Aperçu

Cette section explique comment raccorder des enceintes à l'amplificateur.

Quels cordons utiliser?

Cordons d'enceinte (non fournis) (1 pour chaque enceinte)

Torsadez les extrémités à nu du cordon sur 15 mm environ. Raccordez bien les cordons appropriés aux bornes, c'est-à-dire + à + et - à -. Si les cordons sont inversés, le son sera déformé et les graves feront défaut.

Raccordements

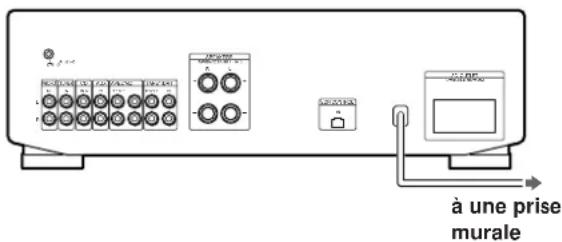

Raccordement du cordon d'alimentation secteur

Raccordement du cordon d'alimentation secteur

Raccordez les cordons d'alimentation secteur de cet amplificateur et des appareils audio et vidéo à des prises murales.

Vous pouvez alimenter d'autres appareils via les prises AC OUTLET de l'amplificateur (non disponibles sur le TA-FE320R (modèle pour le Royaume-Uni))

Si vous raccordez d'autres appareils audio aux prises AC OUTLET de l'amplificateur, les appareils raccordés à l'amplificateur, se mettront sous et hors tension en même temps que l'amplificateur.

Précaution

Vérifiez que la consommation totale de tous les appareils raccordés aux prises commutées de l'amplificateur ne dépasse pas 100 watts. Ne raccordez pas d'appareil électrique domestique, tels que fer à repasser, téléviseur, ou autre appareil gros consommateur à ces sorties.

Remarque

Séparez le cordon d'alimentation, les cordons de liaison audio et les cordons d'enceintes les uns des autres. Du bruit ou une détérioration du son est possible quand les cordons audio sont en contact avec le cordon d'alimentation secteur, ou quand le cordon d'alimentation secteur ou les cordons d'enceintes sont à proximité de l'antenne cadre ou de l'antenne fil du tuner.

Ecoute d'une source musicale

Si I/ ¹ est enfoncé

Vous pouvez appuyer sur I/© de la télécommande pour mettre l'amplificateur sous/hors tension.

Pour écouter avec un casque

Raccordez le casque à PHONES et réglez SPEAKERS sur OFF.

Pour écouter directement le signal d'entrée

Appuyez sur SOURCE DIRECT de sorte que le témoin s'allume. Comme les circuits des commandes TONE, BALANCE et LOUDNESS sont contournés, le réglage des graves, des aigus, de la balance et le renforcement des graves et des aigus sont impossibles pendant l'écoute directe.

Remarque

Evitez de régler le son à un niveau provoquant de la distorsion. La distorsion de haute fréquence peut endommager les haut-parleurs d'aigus.

1 Appuyez sur I/© pour allumer l'amplificateur et tournez VOLUME complètement vers la gauche pour éviter d'endommager les enceintes par une sortie de son excessive.
2 Allumez la source de programme que vous souhaitez écouter.
3 Tournez INPUT SELECTOR pour sélectionner la source de programme.

	Réglez INPUT SELECTOR surPour écouter
Un disque	PHONO
Une émission de radio	TUNER
Un disque compact	CD
La source raccordée à AUX	AUX
La source raccordée à:
—TAPE1/DAT	TAPE1/DAT
—TAPE2/MD	TAPE2/MD

4 Démarrez la source de programme.
5 Réglez le volume en tournant la commande VOLUME.

	Appuyez ou tournezPour
Régler les graves	BASS
Régler les aigus	TREBLE
Régler la balance	BALANCE
Renforcer les graves et les aigus à un niveau d'écoute faible	LOUDNESS

Qu'est-ce que "EON" (réseau de fréquences locales)?

Le réseau "EON" (réseau de fréquences locales) est un service RDS très pratique qui permet à l'appareil de passer automatiquement au type de programme de votre choix dès que sa diffusion commence dans la région.

Pour recevoir les programmes EON (réseau de fréquences locales) (TA-FE520R seulement)

Quand votre amplificateur est raccordé à un tuner Sony à système EON CONTROL, il se règle sur le programme EON diffusé dans votre région EON, puis revient à la source de programme sélectionnée quand le programme est terminé.

1 Vérifiez que l'amplificateur et le tuner sont raccordés par les prises EON CONTROL (voir page 5).

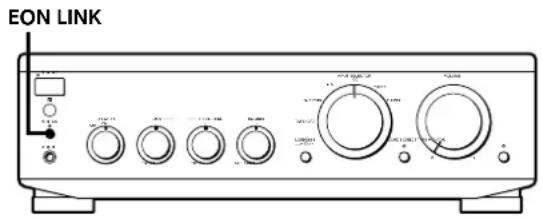

2 Appuyez sur EON LINK de sorte que le témoin s'allume. Vous recevrez un programme EON dès qu'il sera diffusé sur la fréquence radio sur laquelle le tuner est accordé.

Pour annuler la réception EON

Appuyez une seconde fois sur EON LINK de manière à éteindre le témoin.

Remarques

• Si vous sélectionnez une autre source de programme pendant la réception d'un programme EON, la réception EON s'arrêtera. Mais tant que le témoin EON LINK reste allumé, il est possible de recevoir automatiquement les programmes EON.
• Annulez la réception EON avant de commencer l'enregistrement car un programme EON pourrait interférer avec l'enregistrement.
• Si vous activez la fonction de contrôle de bande (voir page 9) alors que le témoin EON LINK est allumé, le témoin s'éteint et la réception des programmes EON devient impossible. Dans ce cas, désactivez la fonction de contrôle de bande pour que le témoin se rallume.

Enregistrement

Vous pouvez enregistrer la même source de programme sur trois enregistreurs en même temps.

Vous pouvez contrôler le son enregistré (fonction contrôle de bande) (TA-FE520R seulement)

Vous pouvez contrôler le son enregistré si la platine à cassette utilisée pour l'enregistrement a des têtes d'enregistrement et de lecture séparées. Pour contrôler le son enregistré, appuyez sur TAPE1 MONITOR. Notez que vous pouvez seulement contrôler le son enregistré à portir des prises TAPE1/DAT.

1 Appuyez sur I/ pour allumer l'amplificateur.
2 Allumez la source de programme que vous souhaitez enregistrer.
3 Sélectionnez la source que vous voulez enregistrer en tournant INPUT SELECTOR.

Pour enregistrer	Réglez INPUT SELECTOR sur
Un disque	PHONO
Une émission de radio	TUNER
Un disque compact	CD
La source raccordée à AUX	AUX
La source raccordée à:
—TAPE1/DAT	TAPE1/DAT
—TAPE2/MD	TAPE2/MD

4 Préparez l'enregistreur, puis commencez l'enregistrement.
5 Démarrez la lecture de la source de programme.

Guide de dépannage

Si vous rencontrez un problème quelconque quand vous utilisez l'amplificateur, consultez ce guide de dépannage pour le résoudre. Si le problème persiste, consultez le revendeur Sony le plus proche.

Aucun son.

→ Insérez à fond les fiches des cordons de liaison dans les prises.
→ Raccordez l'amplificateur et les autres appareils audio correctement.
→ Réglez INPUT SELECTOR sur la source de programme appropriée.

Aucun son sur un canal ou sortie d'enceinte déséquilibrée.

→ Tournez BALANCE pour ajuster la balance.
→ Vérifiez les liaisons d'enceintes et d'entrée du canal sans son.

Faiblesse des graves ou des aigus.

→ Réglez les commandes TONE.
→ Changez la position des enceintes ou la disposition des meubles dans la pièce pour éliminer ce qui fait obstacle au parcours du son.

Son déformé.

→ Signal d'entrée mal sélectionné.
→ Capacité insuffisante des enceintes. Baissez le volume.

Absence de graves ou ambiguïté de la position des instruments.

Les cordons d'enceintes et la polarité des bornes sont inversés. Raccordez les cordons en respectant la polarité.

Ronflement ou bruit.

→ Mettez le tourne-disque à la terre (voir page 5).
→ Insérez les fiches des cordons de liaison à fond dans les prises.
L'amplificateur capte des interférences produites par un téléviseur. Eloignez l'amplificateur du téléviseur ou éteignez le téléviseur.

La télécommande ne fonctionne pas.

→ Eliminez les obstacles entre le capteur de télécommande de l'amplificateur et la télécommande.
→ Dirigez la télécommande vers le capteur de télécommande à l'avant de l'amplificateur.
→ La télécommande est trop éloignée de l'amplificateur. Rapprochez-vous.
→ Remplacez les piles de la télécommande.

Perte de son brusque.

→ Vérifiez s'il n'y a pas eu un court-circuit. Eteignez l'amplificateur et vérifiez les appareils et enceintes raccordés.

Spécifications

Section amplificateur

Sortie DIN

TA-FE520R: 100 W + 100 W (4 ohms à 1 kHz)
85 W + 85 W (8 ohms à 1 kHz)
TA-FE320R: 60 W + 60 W (4 ohms à 1 kHz)
50 W + 50 W (8 ohms à 1 kHz)

Réponse de fréquence

PHONO (20 Hz - 20 kHz): Courbe d'égalisation RIAA ±1,0 dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 7 Hz - 70 kHz 9/3 dB

Rapport signal sur bruit (réseau A)

PHONO: 80 dB

TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD: 105 dB

Tension de sortie/impédance

RECOUT: 200 mV, 1 kilohm

PHONES: 5 mW (à 8 ohms)

Impédance des enceintes

4 - 16 ohms

Facteur d'amortissement

80 (8 ohms, 1 kHz)

Généralités

Système

Amplificateur de puissance avec étages complets directement couplés
Préamplificateur: Amplificateur égaliseur à bruit faible

Alimentation

CA 230 V, 50/60 Hz

Consommation

TA-FE520R: 190 W

TA-FE320R: 160 W

pièces saillantes et commandes comprises

Poids (approx.)

TA-FE520R: 6,5 kg

TA-FE320R: 5,5 kg

Accessoires fournis

Télécommande RM-S325 (1)

La conception et les spécifications peuvent être modifiées sans préavis.

Description du panneau arrière

1 (SIGNAL GND)
2 TUNER
3 AUX
4 TAPE2/MD
5 TAPE1/DAT
6 SPEAKERS
7 EON CONTROL IN (TA-FE520R seulement)
⑧ AC OUTLET (absentes sur le TA-FE320R (modèle pour le Royaume-Uni))
9 Cordon d'alimentation
10 CD
11 PHONO

Description des touches de la télécommande

Vous pouvez utiliser la télécommande fournie pour contrôler d'autres appareils audio Sony portant la marque R (capteur de télécommande).

Touches de télécommande

Appareil

Fonction

I/⏻ Amplificateur Mise sous/hors tension

FUNCTIONCD	Amplificateur Sélection des signaux fournis aux prises CD.
TUNER Amplificateur		Sélection des signaux fournis aux prises TUNER.
PHONO	Amplificateur Sélection des signaux fournis aux prises PHONO.
TAPE1/DAT	Amplificateur Sélection des signaux fournis aux prises TAPE1/ DAT.
TAPE2/MD	Amplificateur Sélection des signaux fournis aux prises TAPE2/ MD.
AUX	Amplificateur Sélection des signaux fournis aux prises AUX.
TUNER PRESET +/-	Tuner	Balayage et sélection des stations préréglées.
CD►	Lecteur CD	Démarrage de la lecture
II	Lecteur CD	Pause de la lecture
■	Lecteur CD	Arrêt de la lecture
|◄◄ /►►I	Lecteur CD	Localisation des plages (AMS*)
D.SKIP	Lecteur CD	Saut d’un disque (pour un lecteur CD avec changeur multidisque)
MD►	Platine MD	Démarrage de la lecture
II	Platine MD	Pause de la lecture
■	Platine MD	Arrêt de la lecture
|◄◄ /►►I	Platine MD	Localisation des plages
TAPE DECK A/B◄◄/►	Platine A ou B	Démarrage de la lecture
■	Platine A ou B	Arrêt de toutes les opérations de bande
◄◄/►►	Platine A ou B	Avance rapide ou rembobinage de la bande
VOL +/-	Amplificateur	Contrôle du volume

*Détecteur automatique de plage (Automatic Music Sensor)

ADVERTENCIA
