MODE D'EMPLOI RAM 714 A THEBEN

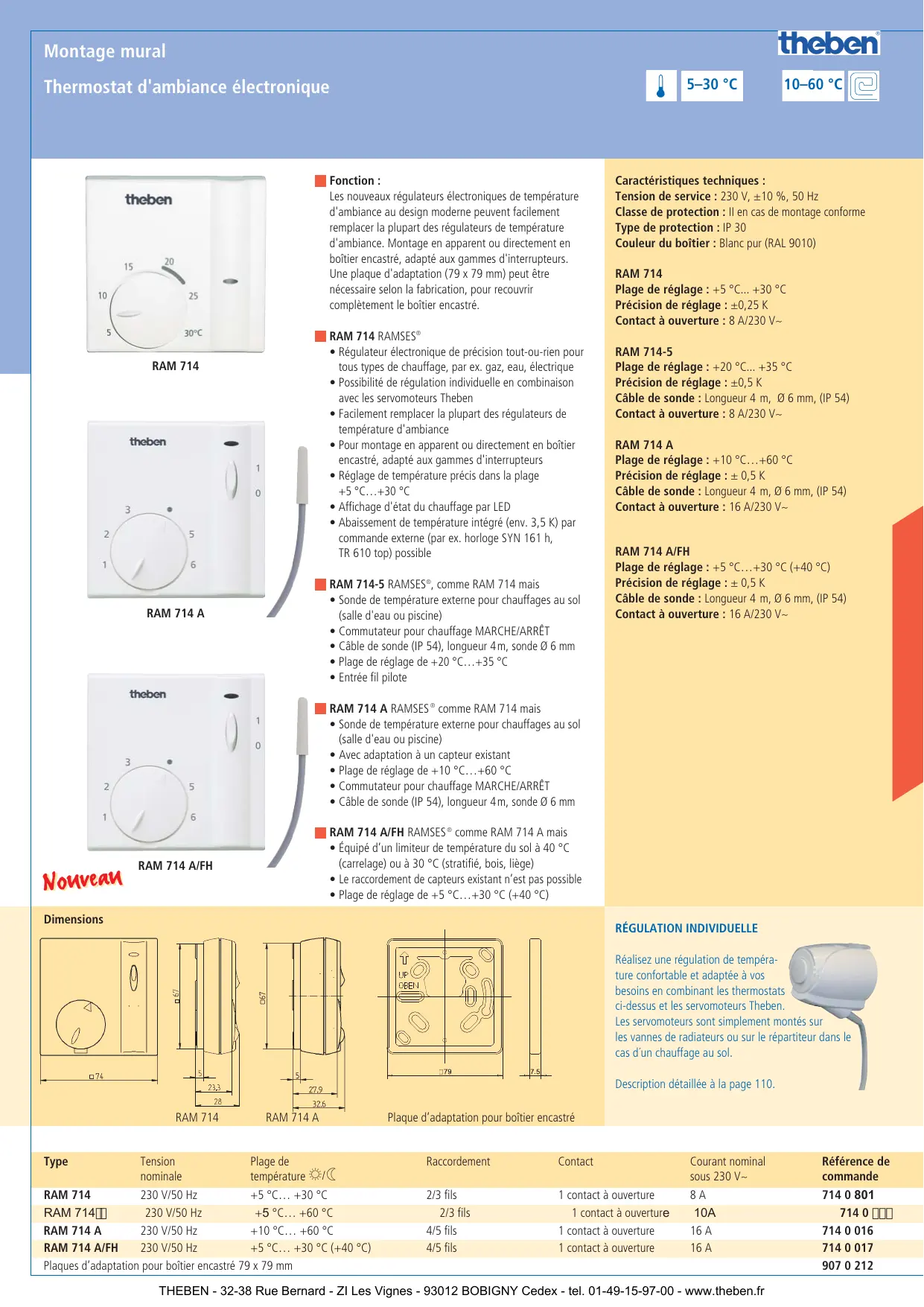

Montage mural 5–30 °C Thermostat d'ambiance électronique Fonction : Les nouveaux régulateurs électroniques de température d'ambiance au design moderne peuvent facilement remplacer la plupart des régulateurs de température d'ambiance. Montage en apparent ou directement en boîtier encastré, adapté aux gammes d'interrupteurs. Une plaque d'adaptation (79 x 79 mm) peut être nécessaire selon la fabrication, pour recouvrir complètement le boîtier encastré. RAM 714 RAMSES®

• Régulateur électronique de précision tout-ou-rien pour tous types de chauffage, par ex. gaz, eau, électrique
• Possibilité de régulation individuelle en combinaison avec les servomoteurs Theben
• Facilement remplacer la plupart des régulateurs de température d'ambiance
• Pour montage en apparent ou directement en boîtier encastré, adapté aux gammes d'interrupteurs
• Réglage de température précis dans la plage +5 °C…+30 °C
• Affichage d'état du chauffage par LED
• Abaissement de température intégré (env. 3,5 K) par commande externe (par ex. horloge SYN 161 h, TR 610 top) possible RAM 714 RAM 714-5 RAMSES®, comme RAM 714 mais
• Sonde de température externe pour chauffages au sol (salle d'eau ou piscine)
• Commutateur pour chauffage MARCHE/ARRÊT
• Câble de sonde (IP 54), longueur 4m, sonde Ø 6 mm
• Plage de réglage de +20 °C…+35 °C
• Entrée fil pilote RAM 714 A 10–60 °C Caractéristiques techniques : Tension de service : 230 V, ±10 %, 50 Hz Classe de protection : II en cas de montage conforme Type de protection : IP 30 Couleur du boîtier : Blanc pur (RAL 9010) RAM 714 Plage de réglage : +5 °C... +30 °C Précision de réglage : ±0,25 K Contact à ouverture : 8 A/230 V~ RAM 714-5 Plage de réglage : +20 °C... +35 °C Précision de réglage : ±0,5 K Câble de sonde : Longueur 4 m, Ø 6 mm, (IP 54) Contact à ouverture : 8 A/230 V~ RAM 714 A Plage de réglage : +10 °C…+60 °C Précision de réglage : ± 0,5 K Câble de sonde : Longueur 4 m, Ø 6 mm, (IP 54) Contact à ouverture : 16 A/230 V~

Plage de réglage : +5 °C…+30 °C (+40 °C) Précision de réglage : ± 0,5 K Câble de sonde : Longueur 4 m, Ø 6 mm, (IP 54) Contact à ouverture : 16 A/230 V~ RAM 714 A RAMSES ® comme RAM 714 mais

• Sonde de température externe pour chauffages au sol (salle d'eau ou piscine)
• Avec adaptation à un capteur existant
• Plage de réglage de +10 °C…+60 °C
• Commutateur pour chauffage MARCHE/ARRÊT
• Câble de sonde (IP 54), longueur 4m, sonde Ø 6 mm Nouveau RAM 714 A/FH RAMSES ® comme RAM 714 A mais
• Équipé d’un limiteur de température du sol à 40 °C (carrelage) ou à 30 °C (stratifié, bois, liège)
• Le raccordement de capteurs existant n’est pas possible
• Plage de réglage de +5 °C…+30 °C (+40 °C)

Réalisez une régulation de température confortable et adaptée à vos besoins en combinant les thermostats ci-dessus et les servomoteurs Theben. Les servomoteurs sont simplement montés sur les vannes de radiateurs ou sur le répartiteur dans le cas d´un chauffage au sol. Description détaillée à la page 110. RAM 714 Type Tension nominale RAM 714 A Plage de température r/m RAM 714 230 V/50 Hz +5 °C… +30 °C RAM 714 230 V/50 Hz +5 °C… +60 °C RAM 714 A 230 V/50 Hz +10 °C… +60 °C

230 V/50 Hz +5 °C… +30 °C (+40 °C) Plaques d’adaptation pour boîtier encastré 79 x 79 mm Plaque d’adaptation pour boîtier encastré Raccordement Contact Courant nominal sous 230 V~ Référence de commande 2/3 fils 2/3 fils 4/5 fils 4/5 fils 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture
