Type d'appareil	Thermostat d'ambiance
Alimentation	230 V AC, 50 Hz
Plage de réglage température	6 à 30 °C
Type de régulation	Régulation différenciée proportionnelle
Consommation électrique	Environ 5 mA
Sortie relais	Contact inverseur 10 A / 250 V AC
Type de sonde	Thermistance NTC 10 kΩ
Affichage	Réglage par molette
Fonction antigel	Oui, réglable à 7 °C
Protection	Boîtier auto-extinguible
Montage	En saillie ou encastré
Dimensions	Non précisé
Température de fonctionnement	0 à 50 °C
Température de stockage	-10 à 70 °C
Indice de protection	IP 30
Indicateur	Voyant de fonctionnement chauffage
Raccordement	Par bornier à vis

FOIRE AUX QUESTIONS - RAM 714-8 THEBEN

Comment réinitialiser le THEBEN RAM 714-8 ?

Pour réinitialiser le THEBEN RAM 714-8, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela réinitialisera les paramètres d'usine.

Pourquoi le THEBEN RAM 714-8 ne fonctionne-t-il pas correctement ?

Vérifiez d'abord les connexions électriques. Assurez-vous que l'appareil est bien alimenté et que les câbles ne sont pas endommagés. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la durée de fonctionnement du THEBEN RAM 714-8 ?

Utilisez le bouton de réglage situé sur le côté de l'appareil pour ajuster la durée de fonctionnement selon vos besoins. Reportez-vous à la documentation pour les instructions détaillées.

Le THEBEN RAM 714-8 est-il compatible avec tous les types de lampes ?

Le THEBEN RAM 714-8 est compatible avec la plupart des lampes, mais il est recommandé de vérifier les spécifications techniques pour s'assurer de la compatibilité avec les lampes spécifiques que vous utilisez.

Comment installer le THEBEN RAM 714-8 ?

L'installation doit être effectuée par un électricien qualifié. Suivez les instructions fournies dans le manuel d'installation pour garantir une mise en place correcte et sécurisée.

Que faire si le témoin lumineux du THEBEN RAM 714-8 clignote ?

Un témoin lumineux clignotant peut indiquer un problème de surcharge ou un dysfonctionnement. Débranchez l'appareil et vérifiez les connexions électriques et la charge connectée.

Le THEBEN RAM 714-8 peut-il être utilisé à l'extérieur ?

Le THEBEN RAM 714-8 est conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, assurez-vous d'utiliser un boîtier adapté et étanche.

Où puis-je trouver des pièces de rechange pour le THEBEN RAM 714-8 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement auprès du fabricant. Consultez le site Web de THEBEN pour plus d'informations.

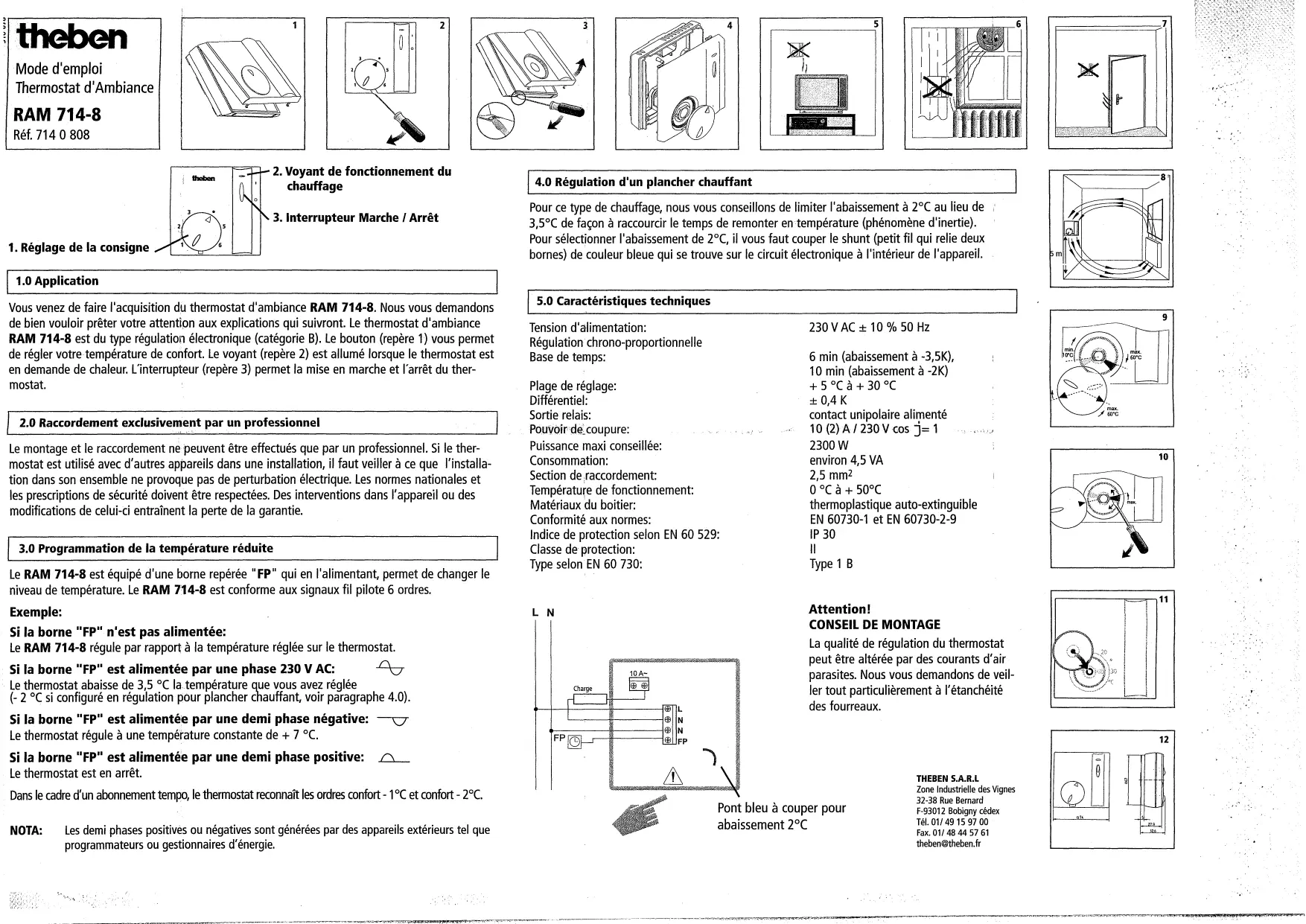

MODE D'EMPLOI RAM 714-8 THEBEN

Mode d'emploi Thermostat d'Ambiance

RAM 714-8

Réf. 714 0 808

1. Réglage de la consigne

1. Voyant de fonctionnement du chiffage
2. Interrupteur Marche / Arrêt

1.0 Application

Vous venez de faire l'acquisition du thermostat d'ambiance RAM 714-8. Nous vous demandons de bien prêter votre attention aux explications qui suivront. Le thermostat d'ambiance RAM 714-8 est du type régulation électronique (catégorie B). Le bouton (repère 1) vous permet de régler votre température de confort. Le voyant (repère 2) est allumé lorsque le thermostat est en besoin de chaleur. L'interrupteur (repère 3) permet la mise en marche et l'arrêt du thermostat.

2.0 Raccordement exclusivement par un professionnel

Le montage et le raccordement ne peuvent être effectués que par un professionnel. Si le thermostat est utilisé avec d'autres appareils dans une installation, il faut veiller à ce que l'installation dans son ensemble ne provoque pas de perturbation électrique. Les normes nationales et les prescriptions de sécurité doivent être respectées. Des interventions dans l'appareil ou des modifications de celui-ci entraînent la perte de la garantie.

3.0 Programmation de la température réduite

Le RAM 714-8 est équipé d'une borne repérée "FP" qui, en l'alimentant, permet de changer le niveau de température. Le RAM 714-8 est conforme aux signaux fil pilote 6 ordres.

Si la borne "FP" n'est pas alimentée:

Le RAM 714-8 régule par rapport à la température régée sur le thermostat.

Si la borne "FP" est alimentée par une phase 230 V AC:

Le thermostat abaisse de 3,5°C la température que vous avez réglée (- 2 °C si configuré en régulation pour plancher chauffant, voir paragraphe 4.0).

Si la borne "FP" est alimentée par une demi phase négative :

Le thermostat régule à une température constante de +7°C

Si la borne "FP" est alimentée par une demi-phase positive:

Le thermostat est en arrêt.

Dans le cadre d'un abonnement tempo, le thermostat reconnaît les ordres comport - 1°C et comport - 2°C.

NOTA: Les demi phases positives ou négatives sont générées par des appareils extérieurs tels que programmateurs ou gestionnaires d'énergie.

4.0 Régulation d'un plancher chauffant

Pour ce type de chauffage, nous vous conseillons de limiter l'abaissement à 2°C au lieu de 3,5°C de façon à raccourcir les temps de remonter en température (phénomène d'inertie). Pour sélectionner l'abaissement de 2°C, il vous faut couper le shunt (petit fil qui relie deux bornes) de couleur bleue qui se trouve sur le circuit électronique à l'intérieur de l'appareil.

5.0 Caractéristiques techniques

Tension d'alimentation:	230 V AC ± 10 % 50 Hz
Régulation chrono-proportionnelle
Base de temps:	6 min (abaisement à -3,5K), 10 min (abaisement à -2K)
Plage de réglage:	+ 5 °C à + 30 °C
Différentiel:	± 0,4 K
Sortie relais:	contact unipolaire alimenté
Pouvoir de coupure:	10 (2) A / 230 V cos j=1
Puisance maxi conseillée:	2300 W
Consommation:	environ 4,5 VA
Section de raccordement:	2,5 mm²
Température de fonctionnement:	0 °C à + 50°C
Matériaux du boitier:	thermoplastique auto-extingui
Conformité aux normes:	EN 60730-1 et EN 60730-2-9
Indice de protection selon EN 60 529:	IP 30
Classe de protection:	II
Type selon EN 60 730:	Type 1 B

Pont bleu à couper pour abaissement 2°C

Attention! conseil de MOI

La qualité de régulation du thermostat peut être altérée par des courants d'air parasites. Nous vous demandons de veiller tout particulièrement à l'étanchéité des fourreaux.

Zone Industrielle des Vignes

32-38 Rue Bernard

F-93012 Bobigny Cedex

Tel. [phone]

Fax : [phone]

[e-mail]
