Tension d'alimentation	230 V AC - 50 Hz
Type de régulation	Chrono-proportionnelle
Plage de consigne	5 à 35 °C
Précision	±0,5 °C
Différentiel	0,3 °C
Puissance maximale	1600 W
Charge maximale	7 A
Type de sonde	NTC 10 kΩ
Type de montage	Encastré
Protection	Classe II, IP 30
Température de fonctionnement	0 à +35 °C
Dimensions	Non précisé
Affichage	Non précisé
Installation	Exclusivement par un professionnel
Fonctionnement	Thermostat électronique pour plancher chauffant
Consommation électrique	Non précisé
Accessoires fournis	Sonde NTC

FOIRE AUX QUESTIONS - RAM 714 0 805 THEBEN

Comment réinitialiser le THEBEN RAM 714 0 805 ?

Pour réinitialiser le THEBEN RAM 714 0 805, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

Que faire si l'affichage ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'alimentation fonctionne. Si l'affichage ne s'allume toujours pas, essayez de remplacer le fusible ou de contacter le service client.

Comment régler la durée de temporisation ?

Pour régler la durée de temporisation, utilisez les boutons de réglage sur le panneau avant. Consultez le manuel d'utilisation pour les valeurs spécifiques et les instructions détaillées.

L'appareil se déclenche de manière intempestive, que faire ?

Assurez-vous que l'appareil n'est pas exposé à des sources de chaleur ou à des mouvements d'air qui pourraient déclencher le capteur. Vérifiez également les réglages de sensibilité.

Est-ce que le THEBEN RAM 714 0 805 est compatible avec un variateur ?

Non, le THEBEN RAM 714 0 805 n'est pas compatible avec les variateurs. Il est conçu pour fonctionner avec des charges résistives.

Comment savoir si l'appareil est défectueux ?

Si l'appareil ne répond pas aux réglages, présente des défauts d'affichage ou se déclenche de manière irrégulière après avoir vérifié les connexions, il peut être défectueux. Contactez le service client pour un diagnostic.

Quels types de charges peuvent être connectés au THEBEN RAM 714 0 805 ?

Le THEBEN RAM 714 0 805 peut être utilisé avec des charges résistives telles que des lampes à incandescence et des chauffages électriques. Consultez le manuel pour les spécifications de charge maximales.

Comment installer le THEBEN RAM 714 0 805 ?

Suivez les instructions du manuel d'installation fourni. Assurez-vous de couper l'alimentation avant de procéder à l'installation pour éviter tout risque d'électrocution.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de THEBEN dans la section support ou documents.

Quels sont les délais de garantie pour le THEBEN RAM 714 0 805 ?

Le THEBEN RAM 714 0 805 est généralement couvert par une garantie de deux ans. Conservez votre preuve d'achat pour faire valoir la garantie.

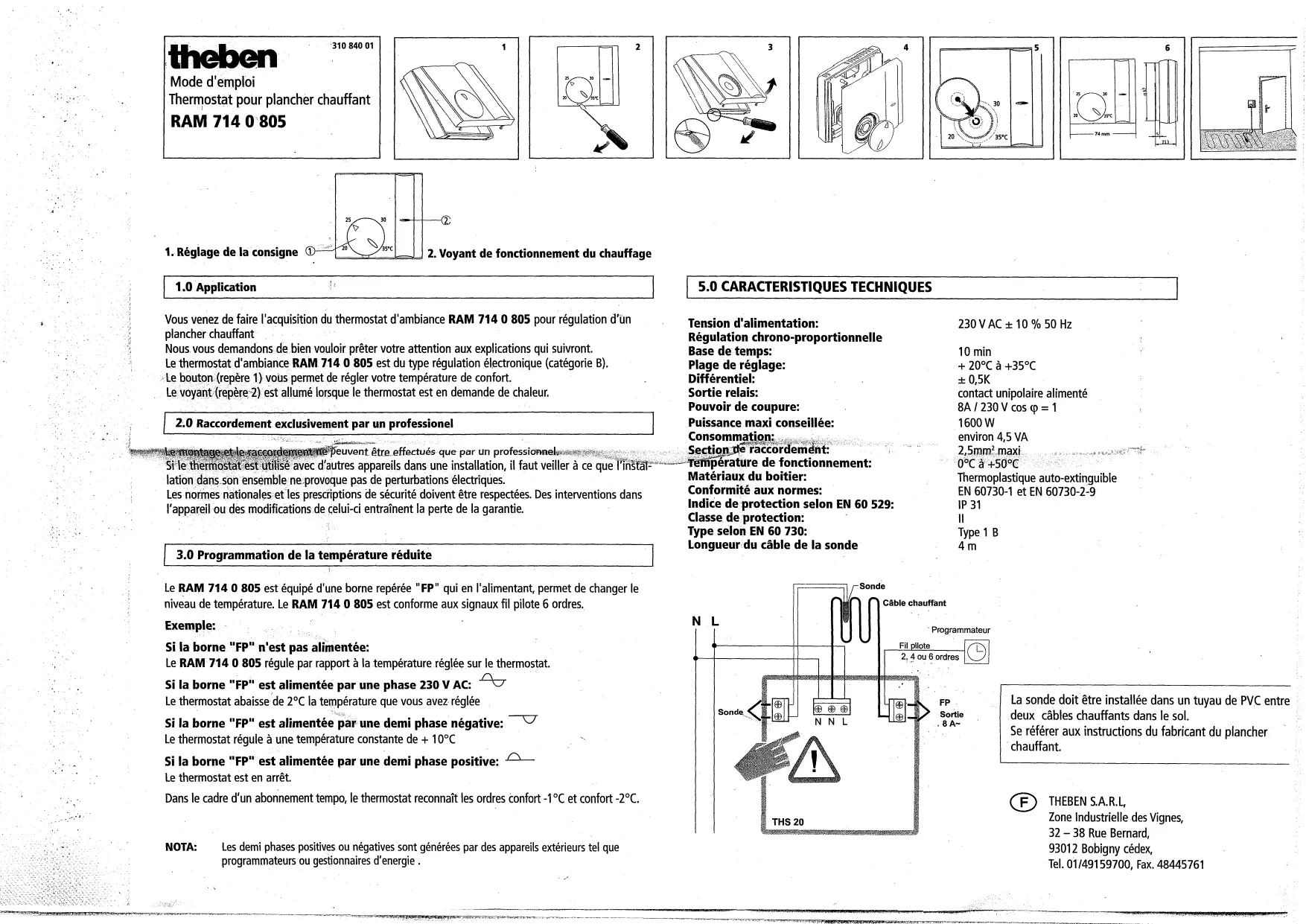

MODE D'EMPLOI RAM 714 0 805 THEBEN

Thermostat pour plancher chauffant

RAM 7140805

1. Réglage de la consigne

2. Voyant de fonctionnement du chauffage

1.0 Application

Voues venez de faire l'acquisition du thermostat d'ambiance RAM 7140 805 pour regulation d'un plancher chauffant

Nous vous demandons de bien pouvoir préter votre attention aux explications qui suivront.

Le thermostat d'ambiance RAM 714 0 805 est du type régulation électronique (catégorie B).

Le bouton (repère 1) vous permet de régler votre température de comport.

Levoyant(repere-2)estallumélorsquelthermostatestendemandedechaleur.

2.0 Raccordement exclusivement par un professionnel

Le montage et le raccordement ne peuvent etre effectués que par un professionnel.

Si le thermostat est utilisé avec d'autres apparéils dans une installation, il faut veiller à ce que l'installation dans son ensemble ne provoque pas de perturbations électriques.

Les normes nationales et les prescriptions de sécurité doivent être respectées. Des interventions dans

I'appareil ou des modifications de celui-ci entraînent la perte de la garantie.

3.0 Programmation de la température réduite

Le RAM 714 0 805 est équipé d'une borne repérée "FP" qui en l'alimentant, permet de changer le niveau de température. Le RAM 714 0 805 est conforme aux signaux fil pilote 6 ordres.

Example:

Si la borne "FP" n'est pas alimentee:

Le RAM 714 0 805 régule par rapport à la température régée sur le thermostat.

Si la borne "FP" est alimentée par une phase 230 V AC:

Le thermostat abaisse de 2^ la temperature que vous avez reglee

Si la borne "FP" est alimentee par une demi phase négative:

Le thermostat regule à une tempétaire constante de + 10°C

Si la borne "FP" est alimentée par une demi phase positive:

Le thermostat est en arrêt.

Dans le cadre d'un abonnement tempo, le thermostat reconnaît les ordres confort -1°C et confort -2°C.

NOTA: Les demi phases positives ou négatives sont générées par des apparciels extérieurs tel que programmes ou gestionnaires d'énergie.

5.0 CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation:

Régulation chrono-proportionnelle

Base de temps:

Plage de réglage:

Différentiel:

Sortie relais:

Pouvoir de coupure:

Puisance maxi conseillée:

Consommation:

Température de fonctionnement:

Matériaux du boitier:

Conformité aux normes:

Indice de protection selon EN 60 529:

Classe de protection:

Type seleon EN 60 730:

Longueur du cable de la sonde

230 V AC ± 10% 50 Hz

10 min

+20°C à +35°C

± 0,5K

contact unipolaire alimenté

8A/230Vcos = 1

1600W

environ 4,5 VA

2,5mm² maxi

0^ +50^

Thermoplastique auto-extinguible

EN 60730-1 et EN 60730-2-9

IP 31

11

Type 1 B

4m

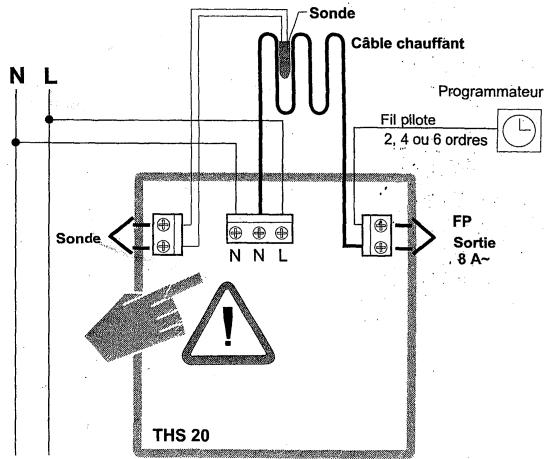

La sonde doit être installée dans un tuyau de PVC entre deux cables chauffants dans le sol.

Se référer aux instructions du fabricant du plancher chauffant.
