RAM 713 FC EIB-KNX - Régulateur de température THEBEN - Notice d'utilisation et mode d'emploi gratuit

Marque	THEBEN
Modèle	RAM 713 FC EIB-KNX
Type de produit	Régulateur de température individuelle pour ventilo-convecteurs
Catégorie	Régulateur de température
Utilisation	Régulation de chauffage et climatisation via bus EIB/KNX
Alimentation	Tension du bus EIB/KNX (≤ 10 mA)
Consommation	≤ 10 mA
Plage de réglage	10°C à 28°C
Plage de mesure	0°C à 40°C
Limitation température du sol	5°C à 48°C (via sonde externe)
Indice de protection	IP 20 (EN 60529)
Dimensions (L × H × P)	80 × 84 × 27 mm
Poids	0.15 kg (estimation)
Affichage	LED d'état (rouge/bleu/éteinte) et 3 LED vitesse ventilateur
Entrées	3 entrées binaires pour commutateurs/boutons, sonde externe, contact fenêtre, présence
Modes de fonctionnement	Arrêt, Auto, Vitesse ventilateur 1/2/3
Type de régulation	PI constant
Montage	Mural
Fonctions supplémentaires	Commutation, variation, stores via entrées
Compatibilité	Bus EIB/KNX
Référence de commande	7139202
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser dans des locaux secs, respecter les normes électriques
Pièces détachées et réparabilité	En cas de défaut, contacter le SAV THEBEN
Informations générales	Régulateur individuel pour ventilo-convecteurs, avec coupleur de bus intégré

FOIRE AUX QUESTIONS - RAM 713 FC EIB-KNX THEBEN

Comment régler la température souhaitée ?

Utilisez la molette de réglage (absolue ou relative) pour définir la température. La plage de réglage est de 10°C à 28°C. Vous pouvez également limiter la plage mécaniquement via un cavalier ou par logiciel.

Que signifient les LED sur l'appareil ?

La LED d'état indique : rouge pour chauffage, bleu pour refroidissement, éteinte pour température atteinte. Trois autres LED indiquent la vitesse du ventilateur (1, 2 ou 3).

Comment changer la vitesse du ventilateur ?

Appuyez sur la touche manuelle pour sélectionner les modes : Arrêt, Auto ou Vitesse 1, 2 ou 3. La vitesse active est indiquée par les LED dédiées.

Puis-je utiliser une sonde de température externe ?

Oui, les entrées binaires peuvent être configurées pour connecter une sonde de température externe, un contact de fenêtre ou un signal de présence.

Comment limiter la plage de réglage de la température ?

Vous pouvez limiter la plage mécaniquement en insérant un cavalier sur la molette, ou par paramétrage logiciel. Le logiciel permet même de désactiver complètement la molette.

Que faire si l'appareil ne répond pas ?

Vérifiez la connexion au bus EIB/KNX. Assurez-vous que la tension est présente et que la consommation reste ≤ 10 mA. Si le problème persiste, contactez le SAV THEBEN.

Comment remettre à zéro les réglages de l'appareil ?

La notice ne mentionne pas de fonction de réinitialisation directe. Vous pouvez paramétrer l'appareil via le logiciel EIB/KNX. En cas de doute, consultez le manuel complet ou le SAV.

Puis-je connecter un interrupteur conventionnel ?

Oui, les entrées binaires permettent de connecter des commutateurs/boutons classiques pour les fonctions de commutation, variation ou stores. Cela transmet des télégrammes sur le bus.

Quels modes de fonctionnement sont disponibles ?

Les modes sont : Arrêt, Auto (régulation automatique) et Vitesse ventilateur 1, 2 ou 3. Des modes supplémentaires (présence, fenêtre) peuvent être paramétrés via objets bus.

Comment nettoyer le régulateur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension lors du nettoyage.

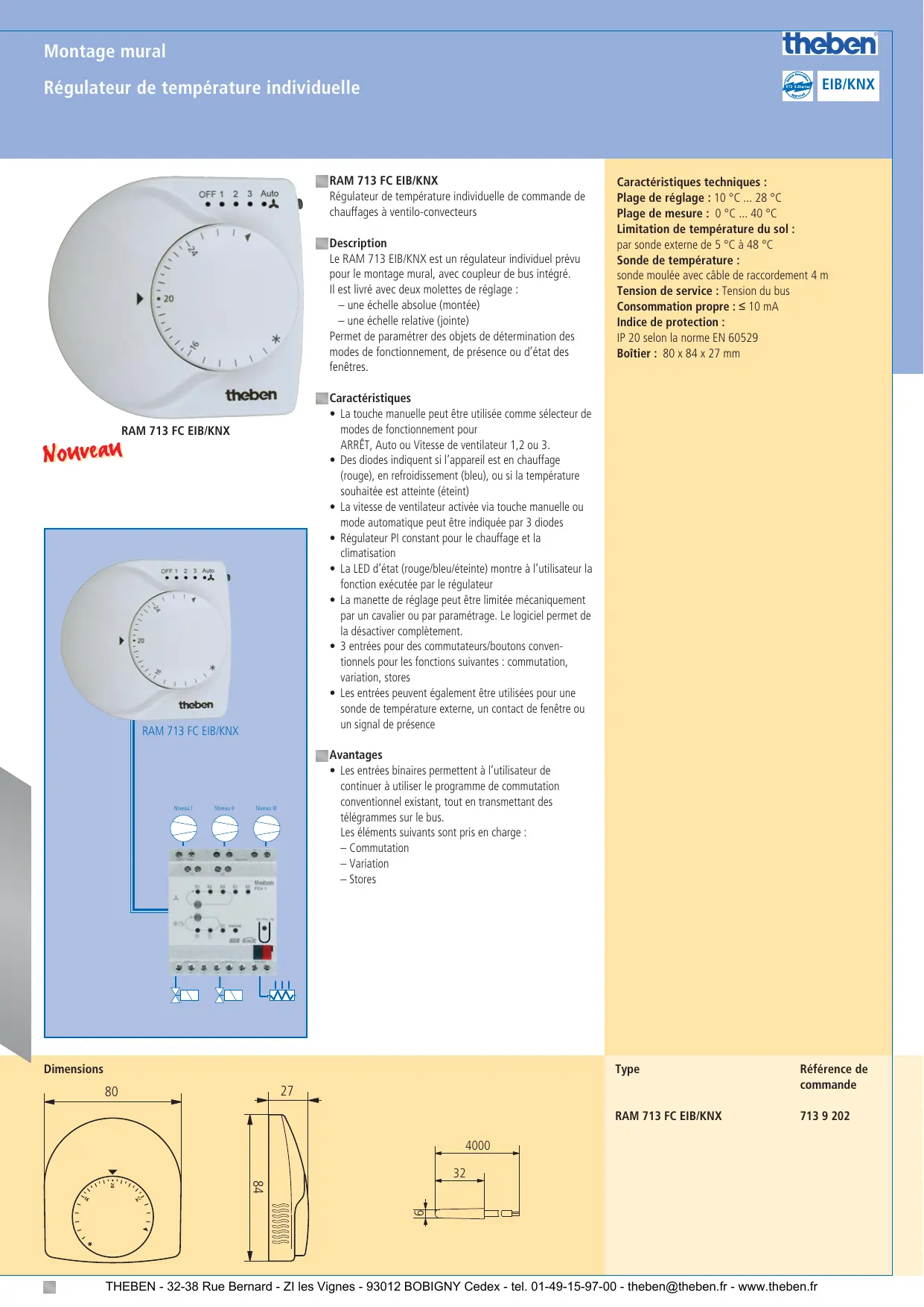

MODE D'EMPLOI RAM 713 FC EIB-KNX THEBEN

Régulateur de température individuelle de commande de chauffage à ventilo-convecteurs

Description

Le RAM 713 EIB/KNX est un régulateur individuel prévu pour le montage mural, avec coupleur de bus intégré. Il est livré avec deux molettes de réglage :

• une échelle absolue (montée)
• une échelle relative (jointe)

Permet de paramétrer des objets de détermination des modes de fonctionnement, de présence ou d'état des fenêtres.

Caractéristiques

• La touche manuelle peut être utilisée comme sélecteur de modes de fonctionnement pour ARRET, Auto ou Vitesse de ventilateur 1, 2 ou 3.
• Des diodes indiquent si l'appareil est en chauffage (rouge), en refroidissement (bleu), ou si la température souhaitée est atteinte (éteint)
• La vitesse de ventilateur activée via touche manuelle ou mode automatique peut être indiquée par 3 diodes
• Régulateur PI constant pour le chauffage et la climatisation
• La LED d'état (rouge/bleu/éteinte) montre à l'utilisateur la fonction exécutée par le régulateur
• La manette de réglage peut être limitée mécaniquement par un cavalier ou par paramétrage. Le logiciel permet de la désactiver complètement.
• 3 entrées pour des commutateurs/boutons conventionnels pour les fonctions suivantes : commutation, variation, stores
• Les entrées peuvent également être utilisées pour une sonde de température externe, un contact de fenêtre ou un signal de présence

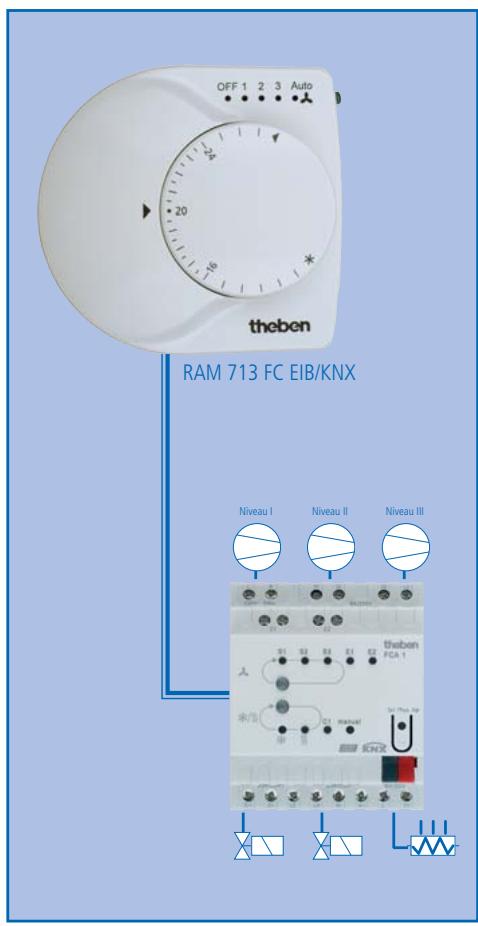

Avantages

• Les entrées binaires permettent à l'utilisateur de continuer à utiliser le programme de commutation conventionnel existant, tout en transmettant des télégrammes sur le bus.

Les éléments suivants sont pris en charge :

• Commutation
• Variation - Stores

Dimensions

Caractéristiques techniques :

Plage de réglage: 10^ 28^

Plage de mesure : 0 °C … 40 °C

Limitation de température du sol :

par sonde externe de 5°C à 48°C

Sonde de température :

Tension de service : Tension du bus

Consommation propre : ≤ 10 mA

Indices de protection :

IP 20 selon la norme EN 60529

Boitier: 80 × 84 × 27 ~mm

Type

Référence de

commande

RAM 713 FC EIB/KNX

7139202
