Type de produit	Régulateur de température pour chauffage
Marque	THEBEN
Modèle	RAM 213-1
Tension nominale	230 V~ ±10 %
Consommation propre	≤ 2,5 VA
Type de contact	Unipolaire, pouvoir de coupure 6 (3) A à 230 V
Plage de consigne	-5 °C à +25 °C (température extérieure)
Plage limiteur de dalle	+5 °C à +35 °C
Réduction de température	-4 K (réduit), -12 K (hors gel)
Écart de régulation	0 à 40 K
Base de temps	30 s à 10 min
Type de capteur	CTN 1000 Ω à 25 °C, précision ±0,2 °C
Indice de protection	IP 20
Classe de protection	II
Régulation	Classe B
Matériau du boîtier	Résistant hautes températures, classement V-0
Fonctions principales	Régulation chrono-proportionnelle, deux consignes indépendantes, limiteur de dalle, protection antigel
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	Installation par un professionnel qualifié, respecter les normes électriques
Accessoires compatibles	Sondes extérieure (SB104), ambiante (SA104), dalle (SD104), résultante (SE104)

FOIRE AUX QUESTIONS - RAM 213-1 THEBEN

Comment brancher le régulateur RAM 213-1 ?

Le branchement doit être effectué par un professionnel. L'appareil se connecte sur une tension de 230 V~. Le contact unipolaire est à relier à l'élément chauffant. Les bornes pour la sonde externe sont cl clairement indiquées sur le boîtier. Il est impératif de respecter la classe de protection II et l'indice IP 20.

Quels types de sondes peut-on utiliser avec le RAM 213-1 ?

Le régulateur est conçu pour une sonde externe de type CTN (1000 Ω à 25 °C). Les accessoires compatibles sont la sonde extérieure SB104, la sonde d'ambiance SA104, la sonde de dalle SD104 et la sonde résultante SE104. Le capteur doit être connecté avec des fils d'une longueur maximale de 50 m.

Comment régler la consigne de température ?

La consigne de température extérieure se règle de -5 °C à +25 °C à l'aide des potentiomètres prévus. Un réglage du limiteur de dalle est possible de +5 °C à +35 °C. Les réductions (réduit -4 K, hors gel -12 K) sont préconfigurées mais peuvent être ajustées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la tension d'alimentation (230 V~ ±10 %). Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel. L'appareil ne contient pas de fusible réarmable.

Comment configurer la réduction de température pour la nuit ?

Le RAM 213-1 permet deux niveaux de réduction : 'réduit' et 'hors gel'. Ils sont réglables de 0 à 20 K (selon le modèle, ici -4 K et -12 K par défaut). L'activation peut se faire via une horloge externe ou un contact. Consultez le schéma de raccordement.

Quelle est la durée de vie typique du régulateur ?

La durée de vie dépend des conditions d'utilisation. En milieu sec et tempéré, elle peut dépasser 10 ans. Le boîtier est résistant aux hautes températures et au feu (classement V-0). Un entretien régulier et une installation conforme prolongent sa longévité.

Puis-je utiliser une sonde existante non THEBEN ?

Il est recommandé d'utiliser les sondes THEBEN spécifiées (SB104, SA104, etc.) car la valeur CTN 1000 Ω à 25 °C doit être respectée. L'utilisation d'une autre sonde peut entraîner des imprécisions de mesure. Vérifiez la compatibilité électrique.

Comment réinitialiser le régulateur ?

Le RAM 213-1 ne possède pas de fonction de réinitialisation. En cas de dysfonctionnement, coupez l'alimentation pendant quelques minutes et rétablissez-la. Si le problème persiste, l'appareil doit être vérifié par un spécialiste.

Est-il compatible avec tous les systèmes de chauffage ?

Le régulateur est conçu pour les systèmes de chauffage central utilisant une sonde extérieure. Il convient aux chaudières, pompes à chaleur, etc. Le contact unipolaire (6 A) doit être adapté à la puissance de l'installation. En cas de doute, consultez un professionnel.

Où puis-je trouver des pièces détachées ou des accessoires ?

Les accessoires (sondes) sont disponibles auprès des revendeurs THEBEN ou en ligne. Les références sont : SB104 (sonde extérieure), SA104 (sonde d'ambiance), SD104 (sonde de dalle), SE104 (sonde résultante). Pour les pièces internes, adressez-vous au service après-vente.

MODE D'EMPLOI RAM 213-1 THEBEN

• 2 consignes indépendantes- 2 capteurs
  • Différentiel ± 0,3 K
• Deux niveaux de réduction de température :
• par horloge, contact, etc...
• réduit réglable de 0 à 20 k
• hors gel réglable de 0 à 20 k
• Selon la sonde utilisée peut contrôler une température extérieure, ambiante, de dalle ou résultante
• Livré sans sonde
• Autres plages de réglage, nous consulter

Caractéristiques techniques :

Tension nominale : 230 V\~, ±10 %

Température ambiante admissible : -10 °C à +50 °C

Consommation propre : max. 2,5 VA

Contact : unipolaire nul de potentiel,

largeur d'ouverture < à 3 mm (μ)

Pouvoir de coupure : 6 (3) A/230 V, cos φ = 1

Matériau de contact : AgCdO

Matière du boîtier et d'isolation :

résistante aux hautes températures, classement au feu Vo, Directive CEE 89/336

Indice de protection : IP 20 selon 60529

si montage conforme

Classe de protection : II EN 60 730-1

si montage conforme

Régulation : Classe B

Capteur externe : valeur 1000 Ω à 25 °C

Type : CTN

Précision : ±0,2 °C

Longueur de fils : 50 m maxi

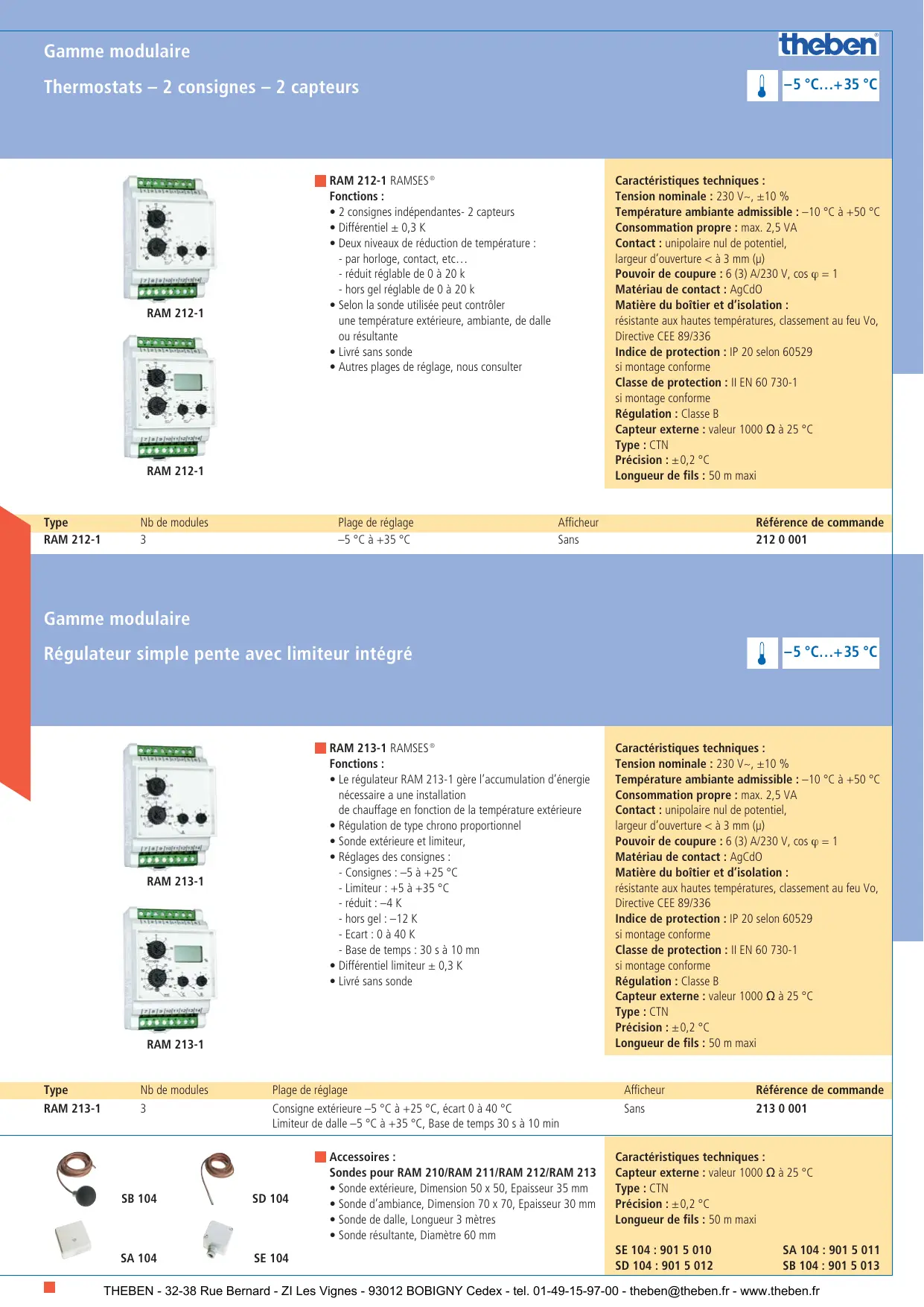

Type	Nb de modules	Plage de réglage	Afficheur	Référence de commande
RAM 212-1	3	-5 ^ à +35 ^	Sans	212 0 001

Gamme modulaire

Régulateur simple pente avec limiteur intégré

-5 °C...+35 °C

RAM 213-1

RAM 213-1

RAM 213-1 RAMSES®

Fonctions :

• Le régulateur RAM 213-1 gère l'accumulation d'énergie nécessaire a une installation
  de chauffage en fonction de la température extérieure

- Régulation de type chrono proportionnel

- Sonde extérieure et limiteur,

- Réglages des consignes : - Consignes : -5 à +25 °

- Limiteur : +5 à +35 °C

- réduit : -4 K

- hors gel : -12 K

- Ecart : 0 à 40 K

- Base de temps : 30 s à 10 mn

• Différentiel limiteur ± 0,3 K

- Livré sans sonde

Caractéristiques techniques :

Tension nominale : 230 V\~, ±10 %

Température ambiante admissible : -10 °C à +50 °C

Consommation propre : max. 2,5 VA

Contact : unipolaire nul de potentiel,

largeur d'ouverture < à 3 mm (μ)

Pouvoir de coupure : 6 (3) A/230 V, cos φ = 1

Matériau de contact : AgCdO

Matière du boîtier et d'isolation :

résistante aux hautes températures, classement au feu Vo, Directive CEE 89/336

Indice de protection : IP 20 selon 60529

si montage conforme

Classe de protection : II EN 60 730-1

si montage conforme

Régulation : Classe B

Capteur externe : valeur 1000 Ω à 25 °C

Type : CTN

Précision : ±0,2 °C

Longueur de fils : 50 m maxi

Type	Nb de modules	Plage de réglage	Afficheur	Référence de commande
RAM 213-1	3	Consigne extérieure -5 ^ à +25 ^ , écart 0 à 40 ^ Limiteur de dalle -5 ^ à +35 ^ , Base de temps 30 s à 10 min	Sans	213 0 001
	SB 104	SD 104	■Accessoires :Sondes pour RAM 210/RAM 211/RAM 212/RAM 213Sonde extérieure, Dimension 50 x 50, Epaisseur 35 mmSonde d’ambiance, Dimension 70 x 70, Epaisseur 30 mmSonde de dalle, Longueur 3 mètresSonde résultante, Diamètre 60 mm	Caractéristiques techniques :Capteur externe : valeur 1000 à 25 ^ Type : CTNPrécision : ± 0,2 ^ Longueur de fils : 50 m maxi
	SA 104	SE 104		SE 104 : 901 5 010SA 104 : 901 5 011SD 104 : 901 5 012SB 104 : 901 5 013
