RAM 366-2 - Automatisme électrique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat à horloge programmable pour chauffage
Marque	THEBEN
Modèle	RAM 366-2
Zones de chauffe	2 zones indépendantes
Alimentation	230 V~, 50-60 Hz, max. 4 VA
Dimensions (approx.)	90 x 70 x 58 mm
Poids (approx.)	200 g
Affichage	LCD pour heure, jour, programme vacances et état de commutation ; DEL pour état de fonctionnement
Réserve de marche	5 ans (batterie lithium à 20°C)
Programmation	Hebdomadaire avec 42 emplacements mémoire, commutation minimale 1 minute
Températures réglables	Confort 6-30°C, Réduit 6-26°C, Antigel ~6,5°C fixe
Commutation heures été/hiver	Automatique (Europe Centrale, GB, USA)
Commande à distance	Par téléphone (via contacts externes) : activation confort et antigel
Programme vacances	Oui, programmable avec date de début et fin
Contact de sortie	Contact à permutation libre de potentiel, 10 A / 250 V~ cos φ=1, 2 A / 250 V~ cos φ=0,6
Montage	Sur rail DIN 35 mm (EN 50022) ou mural avec accessoire 907 0 053
Température ambiante	-10°C à +50°C
Classe de protection	II (après montage)
Indice de protection	IP 20
Section de raccordement max.	4 mm²
Télé-détecteur	Raccordement 5 V basse tension, longueur câble max. 50 m
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de nettoyants agressifs
Sécurité	Installation par électricien qualifié ; respecter les normes nationales ; déparasiter les consommateurs inductifs
Pièces détachées disponibles	Télé-détecteurs (réglables/non réglables), jeu de montage mural (907 0 053), couvercle de protection
Informations générales	Fabricant : Theben AG, D-72394 Haigerloch, Allemagne. Site : www.theben.de

FOIRE AUX QUESTIONS - RAM 366-2 THEBEN

Comment programmer une heure de commutation sur le RAM 366-2 ?

Appuyez sur Menu, sélectionnez Prog puis Nouveau. Choisissez le circuit (C1 ou C2), puis réglez Marche ou Arrêt, l'heure, les minutes et les jours. Validez avec OK.

Comment passer en mode manuel permanent ?

Appuyez sur la touche 19 (zone 1) ou 20 (zone 2) pour passer en mode manuel. Les DEL indiquent le mode actif (confort, réduit ou antigel). Pour revenir en automatique, appuyez plusieurs fois sur la même touche.

Que faire en cas de panne de courant ?

Les relais se mettent au repos. Le programme reste en mémoire grâce à la batterie lithium (jusqu'à 5 ans). Au retour du courant, la minuterie effectue une rétrospective du programme pour retrouver l'état correct.

Comment programmer des vacances ?

Dans le menu Manuel, sélectionnez Vacances. Définissez la date de début (année, mois, jour) et de fin. Pendant les vacances, toutes les zones passent en mode réduit. Pour interrompre, allez dans Vacances puis Supprimer.

Quels types de télé-détecteurs peuvent être raccordés ?

Détecteurs non réglables, réglables (±3°C), réglables avec touche Party (augmente de 3°C pendant 1h), ou réglables avec réduction plein tarif. Consultez le dépliant pour le câblage.

Comment effectuer un reset de la minuterie ?

Appuyez sur la touche RESET pendant environ 1 seconde. Toutes les données mémorisées sont effacées. Vous devrez ensuite reconfigurer la langue, l'année, la date et l'heure.

Quelle est la précision de la minuterie ?

La base de temps est à quartz avec une précision de ≤ ±1 seconde par jour à 20°C. La commutation se fait à la seconde près.

Comment modifier ou supprimer un programme existant ?

Allez dans Menu > Programme > Modifier pour changer une heure. Pour supprimer, choisissez Supprimer et sélectionnez l'heure ou toutes les heures. Confirmez avec OK.

Quels sont les états de fonctionnement possibles ?

Les états sont : Confort (température normale), Réduit (température réduite), et Antigel (environ 6,5°C). L'ordre de priorité est : commande à distance > manuelle > automatique.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de nettoyants abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant de le nettoyer.

MODE D'EMPLOI RAM 366-2 THEBEN

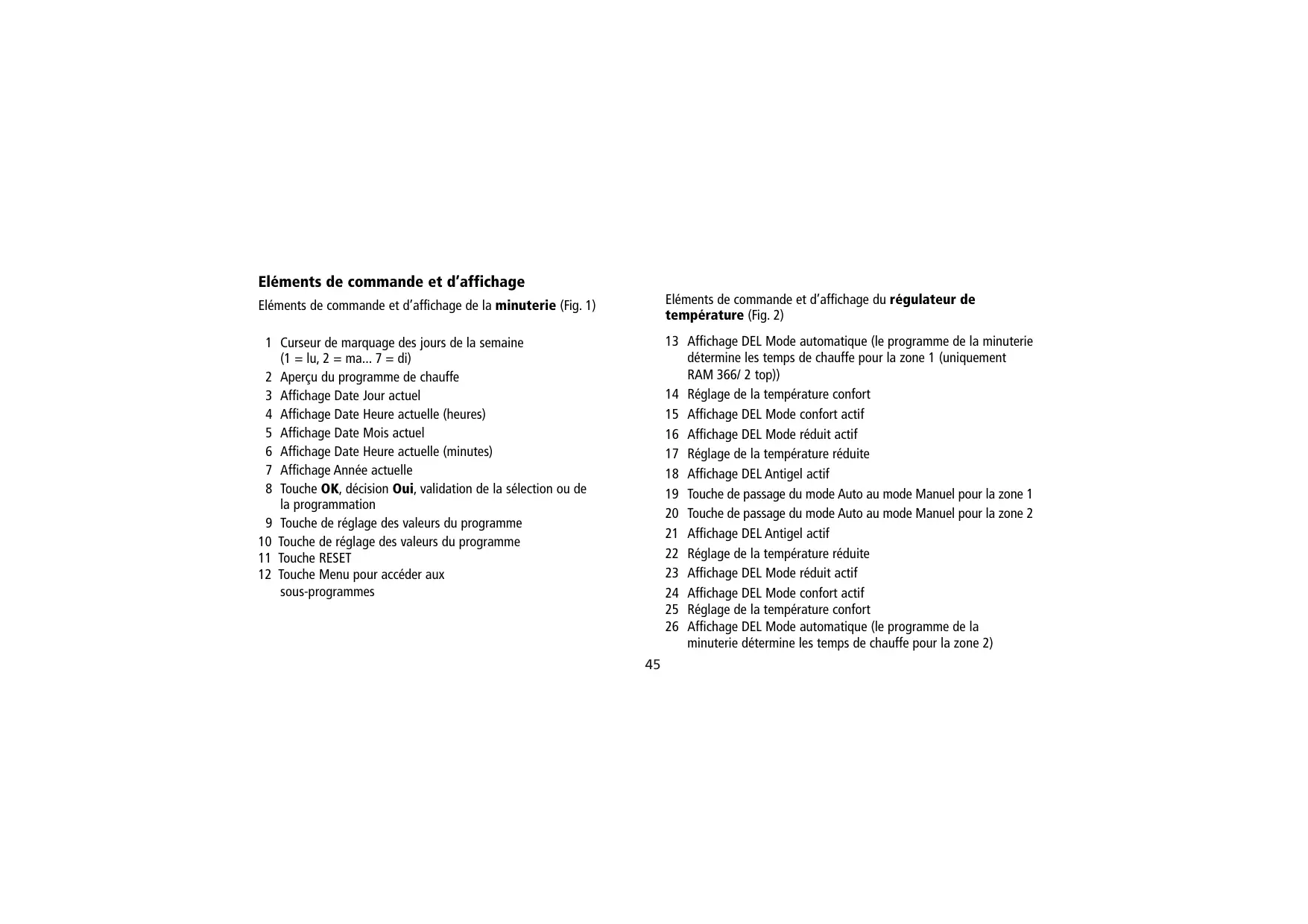

Éléments de commande et d'affichage

Eléments de commande et d'affichage de la minuterie (Fig. 1)

1 Curseur de marquage des jours de la semaine (1 = lu, 2 = ma 7 = di) 2 Aperçu du programme de chauffe 3 Affichage Date Jour actuel 4 Affichage Date Heure actuelle (heures) 5 Affichage Date Mois actuel 6 Affichage Date Heure actuelle (minutes) 7 Affichage Année actuelle 8 Touche OK, décision Oui, validation de la sélection ou de la programmation 9 Touche de réglage des valeurs du programme 10 Touche de réglage des valeurs du programme 11 Touche RESET 12 Touche Menu pour accéder aux sous-programmes

Éléments de commande et d'affichage du régulateur de température (fig. 2)

13 Affichage DEL Mode automatique (le programme de la minuterie détermine les temps de chauffe pour la zone 1 (uniquement RAM 366/2 top)) 14 Réglage de la température confort 15 Affichage DEL Mode comfort actif 16 Affichage DEL Mode réduit actif 17 Réglage de la température réduite 18 Affichage DEL Antigel actif 19 Touche de passage du mode Auto au mode Manuel pour la zone 1 20 Touche de passage du mode Auto au mode Manuel pour la zone 2 21 Affichage DEL Antigel actif 22 Réglage de la température réduite 23 Affichage DEL Mode réduit actif 24 Affichage DEL Mode comfort actif 25 Réglatge de la température confort 26 Affichage DEL Mode automatique (le programme de la minuterie déterminé les temps de chauffe pour la zone 2)

Table des matières

1.0 Description 47

1.1 Application et fonctionnement 47 1.2 Caracteristiques RAM 366/1 top et RAM 366/2 top 47 1.3Données techniques 48

2.0 Préparatifs 49

2.1 Consignes de sécurité 49 2.2 Instructions relatives à l'installation du régulateur 49 2.3 Instructions relatives à l'installation du télé-détecteur 50

3.0 États de fonctionnement, systèmes de commande 51

3.1 États de fonctionnement 51 3.2 Passage du Mode automatique au Mode manuel 51 3.3 Systèmes de commande 52 3.4 Ordre par priorité des états de fonctionnement 54 3.5 Comportement après une panne de courant/un retour de courant 54

4.0 Réglement de la température 55 5.0 Réglement de la minuterie 55 5.1 Instructions de commande 55

5.2 Première mise en service 56 5.3 RESET 57

6.0 Programmation des heures de commutation 57

6.1 Consultation du programme 61 6.2 Modification du programme 61 6.3 Suppression du programme 62

7.0 Commande manuelle via les touches 62 7.1 Commande manuelle via le menu Manuel 63 7.2 Activation/Interruption du programme Vacances 63

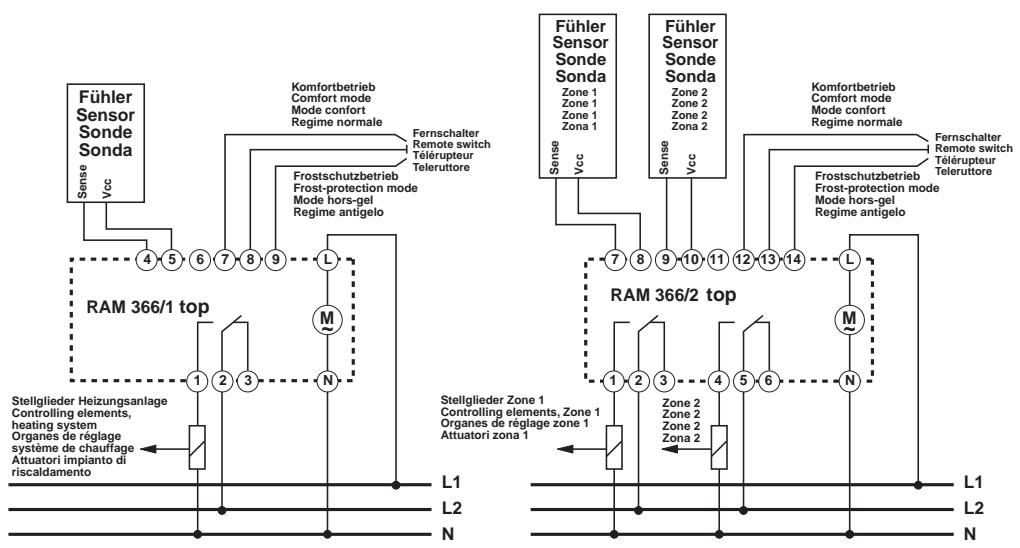

8.0 Schéma de télé-déTECTEURS 65

1.1 Application et fonctionnement

Les thermostats à horloge RAM 366/1top et 366/2 top prévus respectivement pour une et deux zones de chauffe à réguler séparément sont destinés à la commande économique en énergie des installations de chauffage de locaux à usage privé et professionnel.

Les thermostats à horloge sont principalement utilisés en mode automatique, lequel permet une commutation commande dans le temps entre la température de confort et la température réduite. Les phases de fonctionnement en mode confort (pendant la journée) et en mode réduit (pendant la nuit) sont individuellement programmables.

La surveillance et la régulation de la température ambiantes s'effectuent sur la base de la comparaison réalisée entre la valeur de la température saisie par le télé-détecteur et la valeur de consigne réglée sur la face frontale de l'appareil RAM 366.

Les thermostats à horloge peuvent être montés sur des rails profilés de 35 mm (EN 50022).

Un montage mural est également possible dans le cas de l'utilisation du jeu de pièces détachées 907 0 053.

1.2 Caractéristiques RAM 366/1 top et RAM 366/2 top

• Réglage de la température pour le mode confort (6 à 30°C) et le mode réduit (6 à 26°C) via des régulateurs séparés
• Possibilité de sélectionner trois états de fonctionnement via une touche:

le mode confort, le mode réduit et le mode antigel

• Affichage des modes de fonctionnement via des DEL
• Possibilité d'activer et de désactiver les modes CONFORM et antigel par téléphone
• Minuterie intégrée avec programme hebdomadaire et temps de commutation minimal d'une minute

Programme Vacances programmable à l'avance

Présélection des circuits

Commutation heures d'été/heures d'hiver entièrement automatique pour différentes zones horaires (Europe Centrale, GB, USA), importante réserve de marche grâce à la batterie au lithium

1.3 Données techniques

Tenez compte des informations techniques indiquées sur la plaque signalétique de l'appareil! Sous réserve de modifications techniques. Dans le cas de divergences, les informations valides sont celles apparaissant sur la plaque signalétique de l'appareil.

Tension nominale/ Fréquence	230V~ / 50 - 60 Hz
Consommation propre	maxi. 4 VA
Matériau des contacts	Contacts à permutation libres de potentiel
Contact de commutation	AgCdO
Puisance de rupture	10 A/ 250 V~, cos φ = 1
	2 A/ 250 V~, cos φ = 0.6
Base de temps	Quartz
Précision de marche	≤ ±1 s/jour pour 20°C
Temps de commutation minimal	1 minute
Précision de commutation	à la seconde après

Emplacements de mémoire	42 pour RAM 366/1top+ RAM 366/2 top
Affichages LCD	pour l'heure, le jour de la semaine,le programme Vacances et l'état de commutation
Affichages à DEL	pour l'état de fonctionnement actif du régulateur et pour l'état du relatis
Réserve de marche	5 ans grâce à la batterie au lithium (20°C)
Température ambiente admissible	-10°C à +50°C
Matériaux du boîtier/d'isolement	thermoplastiques à haute résistance thermique et auto-extinction
Section de raccorde-ment maxi.	4 mm²
Classe de protection	Il selon EN 60730-1 après montage
Tension de sortie sur le télé-detector	Basse tension de protection 5 V
Type de protection	IP 20 selon EN 60 529

2.1 Consignes de sécurité

Les travaux de raccordement et de montage des appareils électriques ne doivent être effectués que par un personnel qualifié en électricité.

Les prescriptions nationales et les dispositions de sécurité en vigueur doivent être observées.

Malgré les mesures de protection mises en œuvre, des champs électromagnétiques d'une force inhabituelle peuvent conduire à un endommagement de la miniterie commande par microprocesseur. C'est pourquoi nous vous recommandons d'observer les points suivants avant de procéder à l'installation:

Déparasiter les consommateurs inductifs à l'aide de filtres RC. Utiliser une ligne séparée pour l'alimentation en tension de service. - Ne pas monter l'appareil à proximité directe de sources de parasites telles que des transformateurs, des contacteurs-disjoncteurs, des ordinateurs, des postes de télévision etc. - Procéder à une réinitialisation avant toute remise en service succédant à une panne.

Montage

Afin d'éviter l'apparition de vibrations parasites et de températures ambiantes élevées, monter le thermostat à horloge dans le compartiment inférieur d'une installation de distribution ou en bout d'une série d'appareils de distribution.

Installez le régulateur à une distance suffisante des appareils de puissance.

Raccordements

Les câbles de commande des télé-déTECTeurs ne doivent pas être posés avec des câbles de 230/380 V.

La longueur des câbles de commande ne doit pas excéder 50m

Affectation des broches

Vous trouvez des informations au sujet de l'affectation des broches des appareils RAM 366 top, des télé-detecteurs et des commutateurs téléphoniques sur le dépliant fourni à la fin du présent mode d'emploi.

Couvercle de protection

Retirer le couvercle de protection transparent pour procéder au réglage de la température et des heures de commutation (chap. 3 et suivants). Pour ce faire, exercez une légère pression vers le haut sur le couvercle, au niveau de la cornure inférieure.

2.3 Instructions relatives à l'installation du télédétecteur

Différents types de télé-detecteurs peuvent être raccordés aux thermostats à horloge RAM 366/1top et RAM 366/2 top.

Types de télé-déTECTeurs

(1) Détecteurs non réglables

(2) Détecteurs réglables avec une plage de réglage de ±3 °C

(3) Détecteurs réglables tels que (2) mais avec une touche «Party». Une pression sur cette touche permet d'augmenter la température de 3°C pendant une heure.

(4) Détecteurs réglables tels que (2) avec, en supplément, la possibilité de programmer une réduction de la température pour les tranches horaires plein tarif.

Remarque : Les détecteurs (3) et (4) sont disponibles sur demande.

Montage

Installer si possible les télé-detecteurs sur un mur intérieur à env. 1,5 m du sol. Eviter les endroits soumis à un rayonnement thermique (soleil, radiateur, cheminée, machines etc.) ou aux courants d'air.

3.1 États de fonctionnement

Les états de fonctionnement suivants peuvent être activés manuellement, automatiquement ou par téléphone.

Mode comfort (température ambience normale)

La définition de la température s'effectue à l'aide du bouton rotatif (35):

Affichage : La DEL jaune 15 (zone 1) / 24 (zone 2) s'allume.

L'écran d'affichage indique CHAUFFER.

• Mode réduit (C): (température réduite)

La définition de la température s'effectue à l'aide du bouton rotatif (C)

Affichage: La DEL jaune 16 (zone 1) / 23 (zone 2) s'allume.

L'écran d'affichage indique RÉDUIRE.

• Mode antigel (par ex. lorsque l'installation de chauffage d'une entreprise est mise en veille pendant les jours chômés):

Température prédéfinie à env. 6,5 °C.

Affichage: La DEL jaune 18 (zone 1) / 21 (zone 2) s'allume.

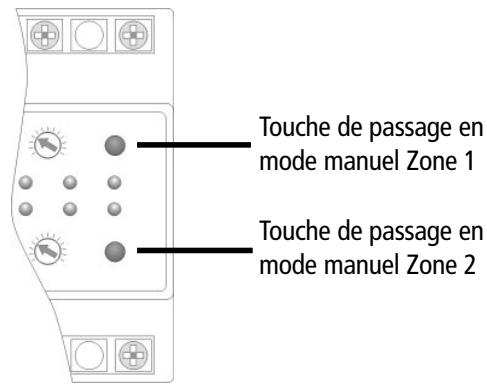

3.2 Passage du mode automatique au mode manuel et inversement

Vous pouvez activer manuellement les différents états de fonctionnement en appuyant successivement sur la touche 19 (zone 1) ou 20 (zone 2) (voir tableau chapitre 3.3). La DEL correspondante (symbole) indique le réglage actif.

A. commande automatique (auto)

Commutation automatique entre le mode confort et le mode réduit. Le programme de la minuterie mis en mémoire détermine le déroulement du programme de chauffe.

Mode automatique

B. commande manuelle

Les états de fonctionnement permanents destinés à la régulation de la température peuvent être sélectionnés à l'aide de touches (zone 1/16 / zone 2/23).

Mode manuel/continu

La DEL est allumée

DEL éteinte

La DEL clignote

C. commande à distance

Les thermostats à horloge permettent d'activer et de désactiver les états de fonctionnement Mode comport et Mode antigel par téléphone. Deux possibilités de raccordement pour deux contacts externes ou à commande à distance par téléphone sont prévues à ces fins.

Commande à distance du mode conform RAM 366/1 top (RAM 366/2 top) : Raccordez les bornes 7 (12) et 8 (13). Commande à distance du mode antigel RAM 366/1 top (RAM 366/2 top) : Raccordez les bornes 8 (13) et 9 (14).

Que se passe-t-il lorsque les deux contacts externes sont simultanément fermés?

Le programme conforte a priorité sur le programme antigel.

Lorsque les circuits, voir 1) et 2), ont été fermés via un contact externe, entraînant ainsi l'activation de la durée comforts ou antigel.

3.4 Ordre par priorité des états de fonctionnement

(1) Commande à distance «Mode comport» (condition : le commutateur à commande à distance par téléphone est raccordé aux bornes 7 (12) et 8 (13)) (2) Commande à distance «Mode antigel» (condition : le commutateur à commande à distance par téléphone est raccordé aux bornes 8 (13) et 9 (14)) (3) Commande manuelle avec touche (19/20) (4) Commande automatique via programme temporel individuel

3.5 Comportement après une panne de courant/un retour de courant

Comportement des relais dans le cas d'une panne de secteur

Lorsqu'une panne de secteur survient, les relais se mettent en position de repos. Le programme mis en mémoire demeure conservé pour une durée d'env. 5 ans dans le cas d'une pleine réserve de marche.

Rétrospective du programme

Après une panne de courant ou une programmation, la minuterie effectue une rétrospective du programme jusqu'à minuit, puis règle les relais sur l'état de commutation correct.

4.0 Réglage de la température

Un régulateur permet de régler en continu la température comport et la température réduite. Lors des opérations de réglage, il faut veiller à ce que la température comport soit toujours supérieure à la température réduite.

La température comport se règle à l'aide du régulateur (14). La plage de réglage s'étend de 6°C à 30°C. - La température réduite se règle à l'aide du régulateur (17). La plage de réglage s'étend de 6°C à 26°C. Utilisez un tournevis ajustat pour modifier le réglage du régulateur. La pointe de la flèche doit indiquer la valeur de la température souhaitée (graduation par pas d'env. 2 degrés).

5.1 Instructions de commande

Sélection du type de programme :

Appuyer sur la touche MENU.

Ex.: Auto (Mode automatique, le programme mis en mémoire détermine l'instant de la phase de chauffe et de la phase de réduction de la zone de chauffe)

Prog (Programmation) (Réglage/Modification de l'heure) Man (Commande manuelle ou programme Vacances)

Réglage ou modification des valeurs définies :

Appuyez sur les touches + ou -.

Décision Non, suite :

Appuyez sur la touche..

Validation de la programmation:

Appuyez sur la touche OK.

Avance rapide

Si l'une des touches + ou - est maintenue enfoncée pendant plus de 2 s en vue du réglage du minuteur, il s'ensuivra une avance rapide.

Retour automatique

Si aucune touche n'est pressée pendant un certain temps au sein du mode Consultation ou Programmation, il s'ensuit un retour automatique au mode automatique au bout d'env. 40 s. L'appel adopte alors l'état de commutation prescrit par le programme.

Information concernant la livraison:

La minuterie est livrée à l'état dit de sommeil. Lors de l'activation de la minuterie, 6 langues d'affichage vous sont proposées.

1. Activation sans tension de service:

1. Appuyez brièvement sur la touche MENU.
2. Sélectionnez la langue souhaitée via la touche + ou -
3. Validez avec la touche OK.

2. Activation avec tension de service:

Si l'heure actuelle, le jour de la semaine et le principe de commutation pour le passage de l'heure d'été à l'heure d'hiver sont déjà préprogrammés, une langue d'affichage apparaîtra lors de l'application de la tension de service.

1. Parmi les 6 langues proposées, sélectionnez la langue souhaitée via les touches + ou -.
2. Enregistrez votre sélection en appuyant sur la touche OK.

3. Si la minuterie n'est pas préprogrammée:

1. Sélectionnez dans un premier temps la langue souhaitée via les touches + ou -.
2. Procédez ensuite au réglage de l'année, de la date et de l'heure actuelles via les touches + et -.
3. Enregistrez les différents réglages en appuyant sur la touche OK.

L'heure actuelle s'affiche sur l'écran d'affichage.

Vous pouvez à présent procéder à la programmation. La touche MENU vous permet d'accéder aux programmes Programmation et Consultation. Les textes qui s'affichent dans la langue de votre choix vous invitent à prendre des décisions.

5.3 RESET (uniquement en cas d'urgence)

Si vous devez réinitialiser la minuterie, vous effacez toutes les données mémorisées. La minuterie se mettra à nouveau en marche avec la langue d'affichage et le principe de commutation heures d'été/heures d'hiver dernièrement sélectionnés.

1. Appuyez sur la touche RES pendant env. 1 s.
2. Sélectionnez dans un premier temps la langue souhaitée via les touches + et -.
3. Procédez ensuite au réglage de l'année, de la date et de l'heure actuelles via les touches + et -.
4. Enregistrez les différents règles en appuyant sur la touche OK.

Groupage des jours de la semaine

Note : Les heures de commutation identiques sur plusieurs jours de la semaine n'occupent qu'un seul emplacement de mémoire.

Priorité

Si une MISE EN MARCHE et une MISE À L'ARRÊT sont programmées par ex. à 9 heures, la mise à l'arrêt aura toujours priorité.

Exemple de programmation:

Dans un gymnase, le chauffage doit être:

a) mis en marche à 6h30 du lundi au vendredi. b) abaisé à une certaine température à 16h du lundi au vendredi. c) abaisé à une certaine température à 12h30 le vendredi.

Étape a):

Mise en marche du chauffage à 6h30 du lundi au vendredi

1. Sélectionnez l'affichage Programme via la touche Menu.
2. Validate avec la touche OK.
3. Sélectionnez l'affichage NOUVEAU via la touche + ou -
4. Validez avec la touche OK.

Uniquement possible dans le cas d'un appareil conçu pour deux zones de chauffe de type RAM 366/2 top

A. Sélectionnez le circuit de chauffe C1 ou C2 via la touche + ou -. B. Validez avec la touche OK.

Marche/Arrét

1. Sélectionnez l'affichage MARCHE via la touche + ou -
2. Validez avec la touche OK.

Réglage de l'heure de commutation:

1. Réglez l'affichage sur 6 heures via la touche + ou -
2. Validez avec la touche OK.
3. Réglez l'affichage sur 30 minutes via la touche + ou -
4. Validez ensuite avec OK.

Réglage des jours de la période :

1. Via la touche + ou -, sélectionnez LUNDI.
2. Validez avec OK.
3. Valide l'affichage COPIER avec OK.
4. Via la touche + ou -, sélectionnez l'affichage MARDI.
5. Validez avec OK.
6. Via la touche + ou -, sélectionnez MERCREDI.
7. Valdez avec OK.
8. Via la touche + ou -, sélectionnez JEUDI.
9. Validez avec OK.
10. Via la touche + ou -, sélectionnez VENDREDI.
11. Validez avec OK.
12. Via la touche +, sélectionnez l'affichage ENREGISTRER.
13. Validez avec OK.

Étape b):

Réduction de la température de chauffage à 16 heures du lundi au jourdi

1. Sélectionnez l'affichage NOUVEAU via la touche + ou -
2. Validez ensuite avec OK.

Uniquement possible dans le cas d'un appareil où pour deux zones de chauffe de type RAM 366/2 top

A. Sélectionnez le circuit de chauffe C1 ou C2 via la touche + ou -. B. Validez avec la touche OK.

Marche/Arrét

1. Sélectionnez l'affichage ARRÉT via la touche + ou -
2. Validez avec la touche OK.

Réglage de l'heure de commutation:

1. Réglez l'affichage sur 16 heures via la touche + ou -
2. Validez avec la touche OK.
3. Réglez l'affichage sur 00 minute via la touche + ou -
4. Validez avec la touche OK.

Réglage des jours de la période:

1. Via la touche + ou -, sélectionnez lundi.
2. Validez avec OK.
3. Validez l'affichage COPIER avec OK.
4. Via la touche + ou -, sélectionnez l'affichage mardi. 15. Validez avec OK.
5. Via la touche + ou -, sélectionnez mercredi.
6. Validez avec OK.
7. Via la touche + ou -, sélectionnez jegudi.
8. Validez avec OK.
9. Via la touche +, sélectionnez l'affichage ENREGISTRER.
10. Validez avec OK.

Etape c):

Réduction de la température de chauffage à 12H30 le vendredi:

1. Sélectionnez l'affichage Nouveau via la touche + ou -
2. Validez avec la touche OK.
3. Sélectionnez l'affichage ARRÊT via la touche + ou -
4. Validez avec la touche OK.

Réglage de l'heure de commutation:

1. Réglez l'affichage sur 12 heures via la touche + ou -
2. Validez avec la touche OK.
3. Réglez l'affichage sur 30 minutes via la touche + ou -
4. Validez avec la touche OK.
5. Via la touche + ou -, sélectionnez vendredi.
6. Validez avec OK.
7. Via la touche +, sélectionnez l'affichage ENREGISTRER.
8. Validez avec OK.

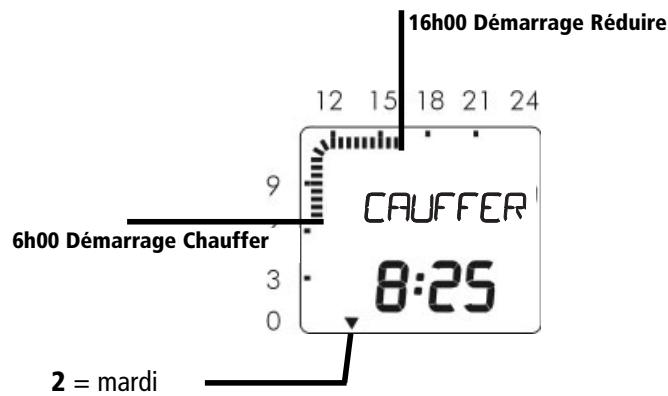

Aperçu du programme sur l'écran d'affichage (uniquement possible en mode automatique)

Sur l'écran d'affichage de la minuterie, vous voyez apparaître l'aperçu du programme correspondant au jour de la semaine affiché.

Example:

6.1 Consultation du programme

1. Sélectionnez l'affichage PROGRAMME via la touche MENU.
2. Validez avec la touche OK.
3. Sélectionnez l'affichage CONSULTER via la touche + ou -
4. Validez avec la touche OK.

Sélection possible entre C1 et C2.

Uniquement possible dans le cas d'un appareil conçu pour 2 zones de chauffe RAM 366/2 top

A. Via la touche + ou -, sélectionnez ensuite le circuit de chauffe C1 ou C2.

B. Validez avec la touche OK.

1. Via la touche + ou -, sélectionnez le jour à partir duquel vous souhaitez démarrer la consultation.
2. Validez avec la touche OK.
3. Si nécessaire, appuyez plusieurs fois sur la touche OK afin de visualiser le programme mis en mémoire.

Retour au programme automatique:

1. Sélectionnez l'affichage Auto via la touche MENU.

6.2 Modification du programme

1. Sélectionnez l'affichage PROGRAMME via la touche MENU.
2. Validez avec la touche OK.
3. Via la touche + ou -, sélectionnez l'affichage MODIFIER.

Uniquement possible dans le cas d'un appareil conçu pour 2 zones de chauffe RAM 366/2 top

A. Via la touche + ou -, sélectionnez ensuite le circuit de chauffe C1 ou C2. B. Validez avec la touche OK.

1. Sélectionnez par exemple le jour à modifier avec la touche + ou -
2. Valide avec la touche OK.
3. Sélectionnez l'heure de commutation à modifier.
4. Via la touche + ou -, modifiez par ex. l'entrée MARCHE ou ARRÊT.
5. Validate avec la touche OK. 9. Modifiez l'heure de commutation avec la touche ^+ ou -
6. Validate avec la touche OK. 11. Modifiez le jour avec la touche ^+ ou-.
7. Validate avec la touche OK.

6.3 Suppression du programme

1. Sélectionnez l'affichage PROGRAMME via la touche MENU.
2. Validez avec la touche OK.
3. Sélectionnez l'affichage SUPPRIMER via la touche + ou -
4. Validez avec la touche OK.

À l'aide de la touche + ou -, déterminez si une seule ou toutes les heures de commutation doivent être supprimées.

1. Validez avec la touche OK.
2. Sélectionnez l'heure de commutation à supprimer avec la touche + ou -
3. Valide l'affichage Supprimer avec la touche OK.

Retour au programme automatique :

1. Appuyez sur la touche MENU jusqu'à ce que l'affichage Auto apparaisse sur l'écran.

7.0 Commande manuelle via les touches

Chaque zone de chauffe peut être mise manuellement en marche ou à l'arrêt.

Une commutation manuelle est annulée par l'ordre de commutation qui la succède.

Appareil avec une seule zone de chauffe RAM 366/1 top

Appuyez simultanément sur les touches + et - pendant env. 1 s.

Appareil avec deux zones de chauffe de type RAM 366/2 top

Zone de chauffe 2 :

Appuyez sur les touches + et OK pendant env. 1 s.

7.1 Commande manuelle via le menu

1. Via la touche MENU, sélectionnez l'affichage MANUEL.
2. Validez avec la touche OK.

Uniquement possible dans le cas d'un appareil conçu pour

2 zones de chauffe RAM 366/2 top.

Via la touche + ou -, sélectionnez le circuit de chauffe

C1 ou C2. Validez avec la touche OK.

1. Via la touche + ou -, sélectionnez l'affichage MANUEL MARCHE ou MANUEL ARRÉT.
2. Validez avec la touche OK. Le terme CHAUFFER ou RÉDUIRE s'affiche alors.

Le programme Vacances des thermostats à horloge permet

d'interrompre la commande de la température programmesse.

Pour que le programme Vacances puisse être activé, la date et l'année correspondant au démarrage et à l'arrêt du programme

Vacances doivent avoir été définies.

Pendant cette interruption, toutes les zones de chauffe

fonctionneront en mode réduit (affichage VACANCES).

Identification:

Pendant toute la durée du programme Vacances, le symbole

apparaît sur l'affichage VACANCES et la zone de chauffe C1 (C2

uniquement dans le cas d'un appareil RAM 366/2 top).

Activation du programme vacances

1. Via la touche MENU, sélectionnez l'affichage MANUEL.
2. Validate avec la touche OK.

Uniquement possible dans le cas d'un appareil où pour 2 zones de chauffe de type RAM 366/2 top

Via la touche + ou -, sélectionnez ensuite le circuit de chauffe ou C2.

Valide avec la touche OK.

1. Via la touche + ou -, sélectionnez l'affichage VACANCES.
2. Validate avec la touche OK.

Démarriage programme Vacances :

1. Définissez la date de démarrage (année) avec la touche + ou -
2. Valide avec la touche OK.
3. Définissez la date de démarrage (mois/jour) avec la touche + ou -.
4. Valide avec la touche OK.

Arrêtprogramme Vacances :

1. Définissez la date d'arrêt (année) avec la touche + ou -
2. Valide avec la touche OK.
3. Définissez la date d'arrêt (mois/jour) avec la touche + ou -
4. Validez avec la touche OK.

Interruption du programme vacances activé

1. Via la touche Menu, sélectionnez la commande MANUEL.
2. Validez avec la touche OK.

Uniquement possible dans le cas d'un appareil conçu pour 2 zones de chauffe de type RAM 366/2 top

Via la touche + ou -, sélectionnez ensuite le circuit de chauffe C1 ou C2.

Valide avec la touche OK.

1. Via la touche +, sélectionnez l'affichage VACANCES.
2. Valide avec la touche OK.
3. Via la touche +, sélectionnez l'affichage SUPPRIMER.
4. Valide avec la touche OK.

L'affichage VACANCES et le symbole disparaissent alors immédiatement.

L'interruption du programme Vacances entraîne une rétrospective du programme. Lors de cette opération, la minuterie inspecte le programme mis en mémoire et établit l'état de commutation correct.

8.0 Schéma de télé-déTECTeurs

Theben AG

Postfach 56

D-72394 Haigerloch

Téléphone (0 74 74) 692-0

Téléfax: (0 74 74) 692-150

Kundendienst:

Téléphone (0 74 74) 692-177

Téléfax (0 74 74) 692-207

www.theben.de
