Type de produit	Thermostat double
Marque	THEBEN
Modèle	RAM 212
Plages de consigne	-5 °C à 35 °C ou 30 °C à 90 °C (selon version)
Réduction programmable	0 à 20 K
Protection hors gel	0 à 20 K
Différentiel	0,3 K
Capteurs externes	CTN 1000 Ω à 25 °C, précision ±0,2 °C
Alimentation	230 V ±10 %
Contacts	2 contacts travail, 5 A
Dimensions	87 x 55 x 55 mm
Poids	Environ 0,2 kg
Affichage	Sur modèle RAM 212-4
Fonctions principales	Double thermostat indépendant, mode tout ou rien
Applications	Thermostat d'ambiance, limiteur de température de dalle
Entretien	Nettoyer avec un chiffon sec, sans produits abrasifs
Sécurité	Débrancher avant intervention, respecter les normes électriques
Pièces détachées et réparabilité	Sondes externes disponibles (SA 104, SE 104, SD 104) ; réparation par professionnel qualifié

FOIRE AUX QUESTIONS - RAM 212 THEBEN

Comment régler la consigne ?

Tournez la molette de consigne sur la plage souhaitée : de -5 °C à 35 °C ou de 30 °C à 90 °C selon la version utilisée.

Quelle est la différence entre les modèles RAM 212-1 et RAM 212-4 ?

Le RAM 212-1 est sans afficheur, tandis que le RAM 212-4 possède un afficheur de température et un sélecteur de mode.

Comment programmer un abaissement de température ?

Raccordez un contact externe (horloge, contact absence) sur les bornes prévues pour programmer un abaissement réglable de 0 à 20 K.

Puis-je utiliser ce thermostat avec un plancher chauffant ?

Oui, en mode limiteur de température de dalle, il convient pour plancher chauffant à condition de respecter la plage de consigne adaptée (30 à 90 °C).

Que faire si l'afficheur ne s'allume pas ?

Vérifiez l'alimentation 230 V et les connexions. Si l'appareil est un RAM 212-4, assurez-vous que le sélecteur est en position marche.

Comment raccorder une sonde externe ?

Branchez la sonde (CTN 1000 Ω à 25 °C) sur les bornes prévues. Respectez la polarité et une longueur de fil max. de 50 m.

Quelle est la température minimale de consigne ?

La température minimale est de -5 °C pour la plage basse et de 30 °C pour la plage haute.

Le thermostat fait un bruit de clic, est-ce normal ?

Oui, ce bruit provient du relais qui commute lors de la mise en marche ou de l'arrêt du chauffage. C'est normal.

Comment réinitialiser le thermostat ?

Coupez l'alimentation pendant quelques minutes, puis remettez sous tension. Si le problème persiste, contactez un professionnel.

Où puis-je acheter des pièces de rechange ?

Les sondes externes (SA 104, SE 104, SD 104) sont disponibles auprès de THEBEN ou de ses distributeurs agréés.

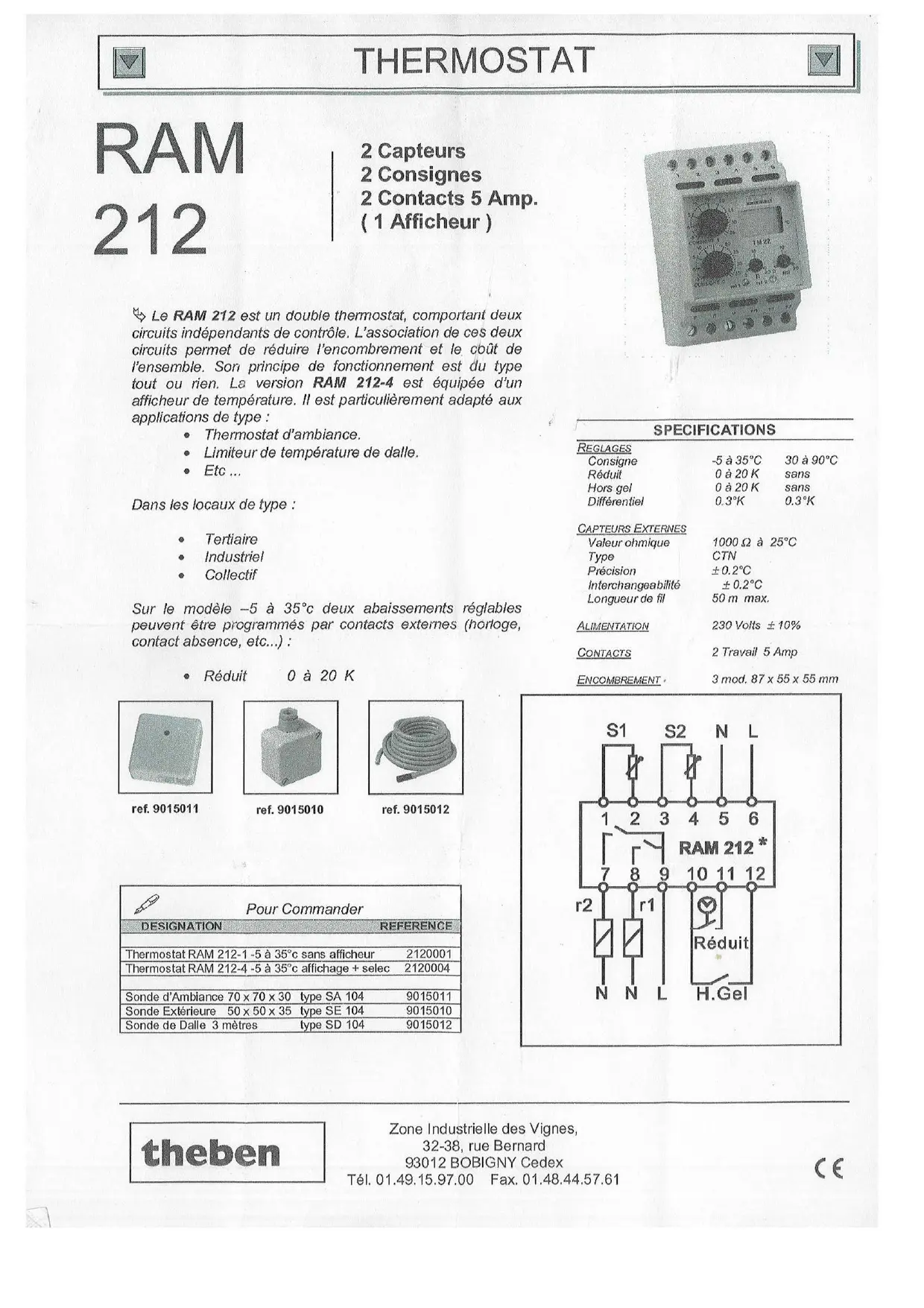

MODE D'EMPLOI RAM 212 THEBEN

2 Capteurs 2 Consignes 2 Contacts 5 Amp. (1 Afficheur)

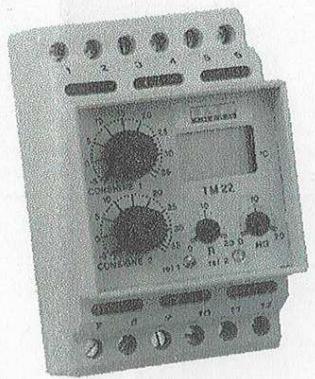

Le RAM 212 est un double thermostat, comptant deux circuits indépendants de contrôle. L'association de ces deux circuits permet de réduire l'encombrement et le contrôle de l'ensemble. Son principe de fonctionnement est du type tout ou rien. La version RAM 212-4 est équipée d'un afficheur de température. Il est particulièrement adapté aux applications de type :

Thermostat d'ambiance. - Limiteur de température de dalle. Etc...

Dans les locaux de type :

Tertiaire - Industriel Collectif

Sur le modele -5 à 35°c deux abaisements régibles peuvent être programmes par contacts externes (horloge, contact absence, etc...):

Reduit 0a20K

ref. 9015011

ref. 9015010

ref. 9015012

Pour Commander
DESIGNATION	REFERENCE
Thermostat RAM 212-1 -5 à 35°C sans afficheur	2120001
Thermostat RAM 212-4 -5 à 35°C affichage + selec	2120004
Sonde d'Ambiance 70 x 70 x 30 type SA 104	9015011
Sonde Extérieure 50 x 50 x 35 type SE 104	9015010
Sonde de Dalle 3 mètres type SD 104	9015012

SPECIFICATIONS
REGLAGES
Consigne	-5 à 35°C	30 à 90°C
Réduit	0 à 20 K	sans
Hors gel	0 à 20 K	sans
Différentiel	0.3°K	0.3°K
CAPTEURS EXTERNES
Valeur ohmique	1000 Ω à 25°C
Type	CTN
Précision	±0.2°C
Interchangeabilité	±0.2°C
Longueur de fil	50 m max.
ALIMENTATION	230 Volts ±10%
CONTACTS	2 Travail 5 Amp
ENCOMBREMENT	3 mod. 87 x 55 x 55 mm

theben

Zone Industrielle des Vignes,

32-38, rue Bernard

93012 BOBIGNY Cedex

Tel. [phone] Fax. [phone]
