RAM 211-4 - Thermostat électrique modulaire THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électrique modulaire
Marque	THEBEN
Modèle	RAM 211-4
Catégorie	Thermostat électrique
Tension nominale	230 V ±10 %
Consommation propre	max. 2,5 VA
Contact	Inverseur unipolaire nul de potentiel, largeur d'ouverture < 3 mm
Pouvoir de coupure	6 (3) A / 230 V, cos φ = 1
Matériau de contact	AgCdO
Plage de réglage	-5 °C à +35 °C
Différentiel	±0,3 K
Capteur externe	CTN 1000 Ω à 25 °C, précision ±0,2 °C, longueur max. 50 m
Nombre de modules	3 (largeur 52,5 mm)
Indice de protection	IP 20
Classe de protection	II (EN 60 730-1)
Température ambiante admissible	-10 °C à +50 °C
Matière du boîtier	Résistante aux hautes températures, classement au feu V0
Afficheur	Oui (intégré)
Fonctions principales	Deux consignes indépendantes, deux niveaux de réduction (par horloge/contact), réduction réglable 0-20 K, hors gel réglable 0-20 K
Régulation	Classe B
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Installation conforme aux normes, respecter les consignes de branchement
Dimensions (L x H x P)	52,5 x 90 x 65 mm
Poids	Environ 150 g

FOIRE AUX QUESTIONS - RAM 211-4 THEBEN

Comment brancher le capteur externe sur le RAM 211-4 ?

Le capteur externe (CTN 1000 Ω) se branche sur les bornes prévues à cet effet. La longueur maximale de câble est de 50 m. Consultez le schéma de câblage pour respecter la polarité.

Comment régler les deux consignes indépendantes ?

Utilisez les boutons ou potentiomètres dédiés : une molette pour la consigne principale et une autre pour la consigne réduite. Le réglage s'effectue entre -5°C et +35°C.

Que signifie le différentiel ±0,3 K ?

Le différentiel est l'écart de température entre la mise en marche et l'arrêt du thermostat. Par exemple, si la consigne est à 20°C, le chauffage s'arrête à 20,3°C et se rallume à 19,7°C.

Comment activer la fonction de réduction de température ?

La réduction peut être activée par un contact externe (horloge, interrupteur). Deux niveaux sont disponibles : une réduction réglable de 0 à 20 K et un mode hors gel réglable de 0 à 20 K.

Le RAM 211-4 est-il livré avec une sonde ?

Non, l'appareil est livré sans sonde. Vous devez acheter séparément un capteur CTN 1000 Ω adapté.

Quelle est la fonction du sélecteur de plage de réglage ?

Le RAM 211-4 a une plage fixe de -5°C à +35°C. Pour d'autres plages, il faut contacter le fabricant ou utiliser un modèle dédié.

Comment interpréter les informations sur l'afficheur ?

L'afficheur intégré montre la température ambiante mesurée et les consignes réglées. En mode réduction, un symbole peut indiquer l'activation.

Peut-on utiliser ce thermostat pour un chauffage au sol ?

Oui, avec une sonde de sol adaptée (CTN 1000 Ω). La sonde doit être placée dans la dalle. La plage de réglage est alors à choisir en conséquence (consulter le fabricant).

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation 230 V, le branchement du capteur, et la propreté des contacts. Si le problème persiste, contactez votre installateur.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être réalisée par un professionnel. Respectez la tension nominale, l'indice IP 20 (intérieur), et ne dépassez pas le pouvoir de coupure de 6 A.

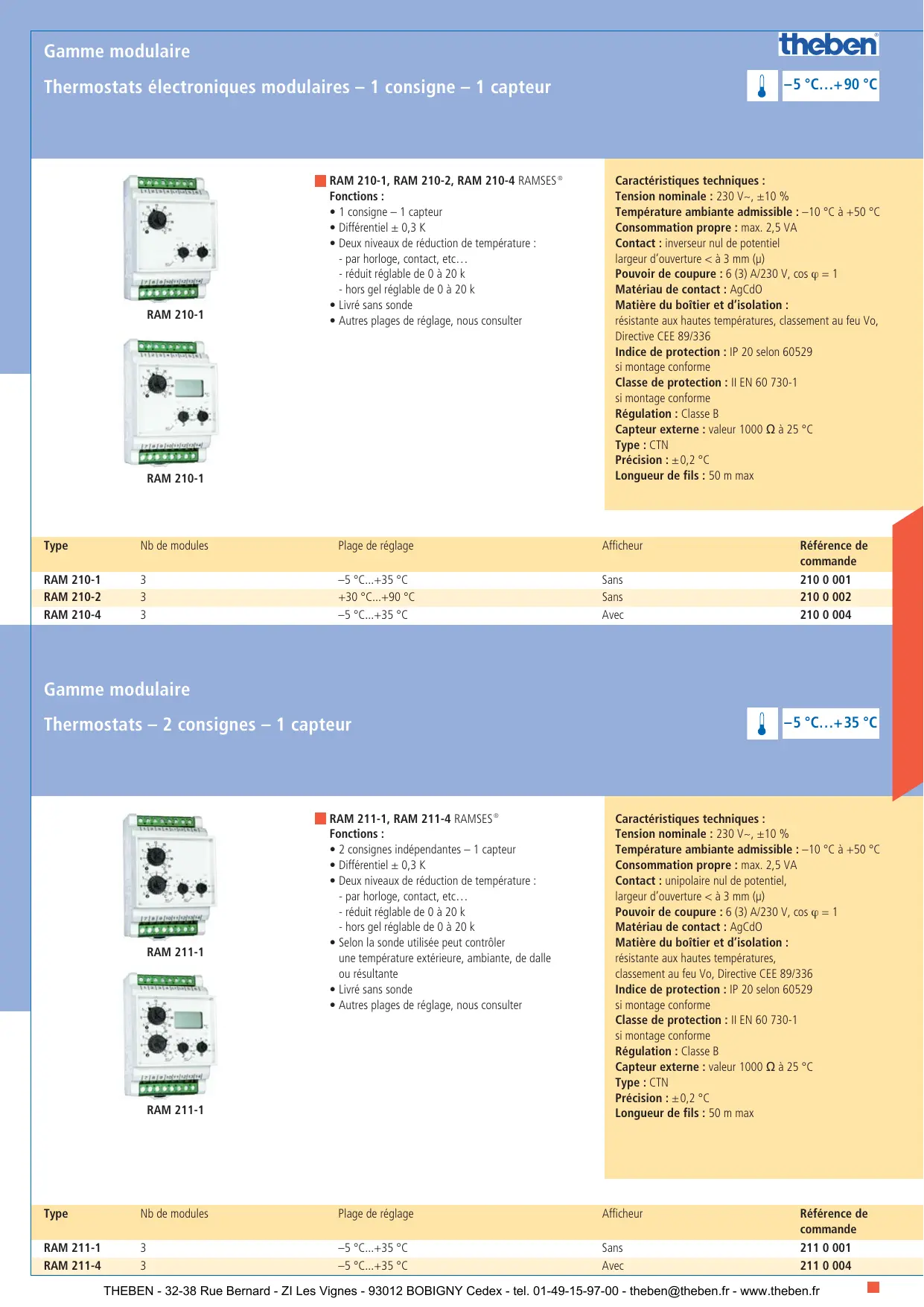

MODE D'EMPLOI RAM 211-4 THEBEN

• 1 consigne - 1 capteur
• Différentiel ± 0,3K
• Deux niveaux de réduction de température :
• par horloge, contact, etc...
• réduit régulable de 0 à 20 k

-hors gel réglable de 0 à 20 k

Livre sans sonde - Autres plages de réglage, nous consulter

Caractéristiques techniques :

Tension nominale : 230 V, ±10 %

Température ambiantе admissible: -10^ à + 50^

Consommation propre : max. 2,5 VA

Contact: inverseur nul de potentiel

largeur d'ouverture < 3mm ()

Pouvoir de coupure: 6 (3) A/230 V, cos = 1

Matériau de contact : AgCdO

Matière du boîtier et d'isolation :

résistante aux hautes températures, classement au feu Vo, Directive CEE 89/336

Indices de protection : IP 20 selon 60529

si montage conforme

Classe de protection : II EN 60 730-1

si montage conforme

Régulation : Classe B

Capteur externe : valeur 1000 Ω à 25 °C

Type: CTN

Précision: ± 0,2^

Longueur de fils: 50m max

Type	Nb de modules	Plage de réglage	Afficheur	Référence de commande
RAM 210-1	3	-5 °C...+35 °C	Sans	210 0 001
RAM 210-2	3	+30 °C...+90 °C	Sans	210 0 002
RAM 210-4	3	-5 °C...+35 °C	Avec	210 0 004

Thermostats - 2 consignes - 1 capteur

-5°C...+35°C

RAM 211-1

RAM 211-1

Fonctions :

• 2 consignes indépendantes - 1 capteur
• Différentiel ± 0,3K
• Deux niveaux de réduction de température :
• par horloge, contact, etc..
• réduit réglage 0 à 20 k

-hors gel réglable de 0 à 20k

• Selon la sonde utilisée peut contrôler une température extérieure, ambience, de dalle ou résultat
• Livre sans sonde
• Autres plages de réglage, nous consulter

Caractéristiques techniques

Tension nominale: 230V,± 10%

Température ambiante admissible: -10^ à +50^

Consommation propre : max. 2,5 VA

Contact: unipolaire nul de potentiel, largeur d'ouverture < 3 mm (μ)

Pouvoir de coupure: 6 (3) A/230 V, cos φ = 1

Matériau de contact: AgCdO

Matière du boîtier et d'isolation :

résistante aux hautes températures,

Classement au feu VO, Directive CEE 89/336

Indices de protection : IP 20 selon 60529

si montage conforme

Classe de protection : II EN 60 730-1

si montage conforme

Régulation : Classe B

Capteur externe : valeur 1000 Ω à 25 °C

Type: CTN

Précision: ± 0,2^

Longueur de fils: 50m max

Type	Nb de modules	Plage de réglage	Afficheur	Référence de commande
RAM 211-1	3	-5 °C...+35 °C	Sans	211 0 001
RAM 211-4	3	-5 °C...+35 °C	Avec	211 0 004
