LUXOR 411 - Appareil de mesure météorologique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Marque	THEBEN
Modèle	LUXOR 411
Catégorie	Appareil de mesure météorologique
Type de produit	Détecteur météorologique pour stores, volets roulants et marquises
Fonctions principales	Mesure de luminosité, vitesse du vent, pluie, température; commande automatique des protections solaires
Tension de service	230 V ~ +10% / -15%
Fréquence réseau	50 Hz
Puissance consommée	5,5 VA
Gamme de luminosité (protection solaire)	1000 – 100 000 lx
Gamme de luminosité (crépuscule)	1 – 100 lx
Plage de vitesse du vent	2 – 20 m/s
Plage de températures (appareil de commande)	-10 °C à +50 °C
Plage de températures (capteurs)	-20 °C à +55 °C
Indice de protection (appareil de commande)	IP 20
Indice de protection (capteurs)	IP 44
Classe de protection (EN 60730-1)	II
Longueur maximale des câbles	Jusqu'à 100 m
Connexion capteurs	Bifilaire pour COM
Capteur inclus	LUXOR 412 avec capteurs de vent, pluie, température et luminosité intégrés
Capteurs optionnels	2 capteurs de luminosité supplémentaires, 1 capteur de vent (LUXOR 413)
Fixation murale	Bras rabattable vers le haut
Fixation sur montant	Optionnelle jusqu'à Ø 60 mm
Entretien et nettoyage	Nettoyer les capteurs avec un chiffon doux et sec; éviter les jets d'eau directs
Sécurité	Surveillance de la vitesse du vent pour protection en cas de tempête

FOIRE AUX QUESTIONS - LUXOR 411 THEBEN

Quels appareils peut commander le LUXOR 411 ?

Le LUXOR 411 commande les stores, volets roulants et marquises via le système LUXOR.

Comment fonctionne la protection solaire automatique ?

À partir d'un seuil de luminosité réglé en Lux, les stores se déplacent automatiquement sur une position prédéfinie (0 à 100%). Jusqu'à 3 groupes peuvent être commandés séparément.

Que se passe-t-il en cas de vent fort ?

Le capteur de vent mesure la vitesse du vent (2-20 m/s). Si la limite est dépassée, la protection solaire se rétracte automatiquement en position de sécurité pour éviter les dégâts.

Le LUXOR 411 détecte-t-il la pluie ?

Oui, le capteur LUXOR 412 intégré détecte la pluie et peut déclencher des actions comme la fermeture des stores ou marquises.

Puis-je utiliser plusieurs capteurs de luminosité ?

Oui, vous pouvez ajouter jusqu'à 2 capteurs de luminosité supplémentaires pour commander différentes façades (option LUXOR 413).

Quelle est la tension d'alimentation du LUXOR 411 ?

Le LUXOR 411 fonctionne sur une tension de 230 V ~ +10% / -15% et une fréquence de 50 Hz.

Comment installer le LUXOR 411 ?

Fixez le détecteur au mur à l'aide du bras rabattable. Pour un montage sur montant, utilisez l'accessoire optionnel (jusqu'à Ø 60 mm). Respectez les distances de câblage (max 100 m).

Le LUXOR 411 est-il résistant aux intempéries ?

Le boîtier de commande a un indice IP 20 (intérieur) et les capteurs un indice IP 44 (protégé contre les projections d'eau).

Comment régler le seuil de luminosité ?

La gamme de luminosité pour la protection solaire est de 1000 à 100 000 lx. Le réglage crépusculaire se fait de 1 à 100 lx pour commander l'éclairage extérieur.

Quels sont les accessoires disponibles ?

Vous pouvez ajouter le capteur de luminosité en saillie (réf. 907 0 008) et la fixation sur montant (réf. 907 0 380) pour le LUXOR 412.

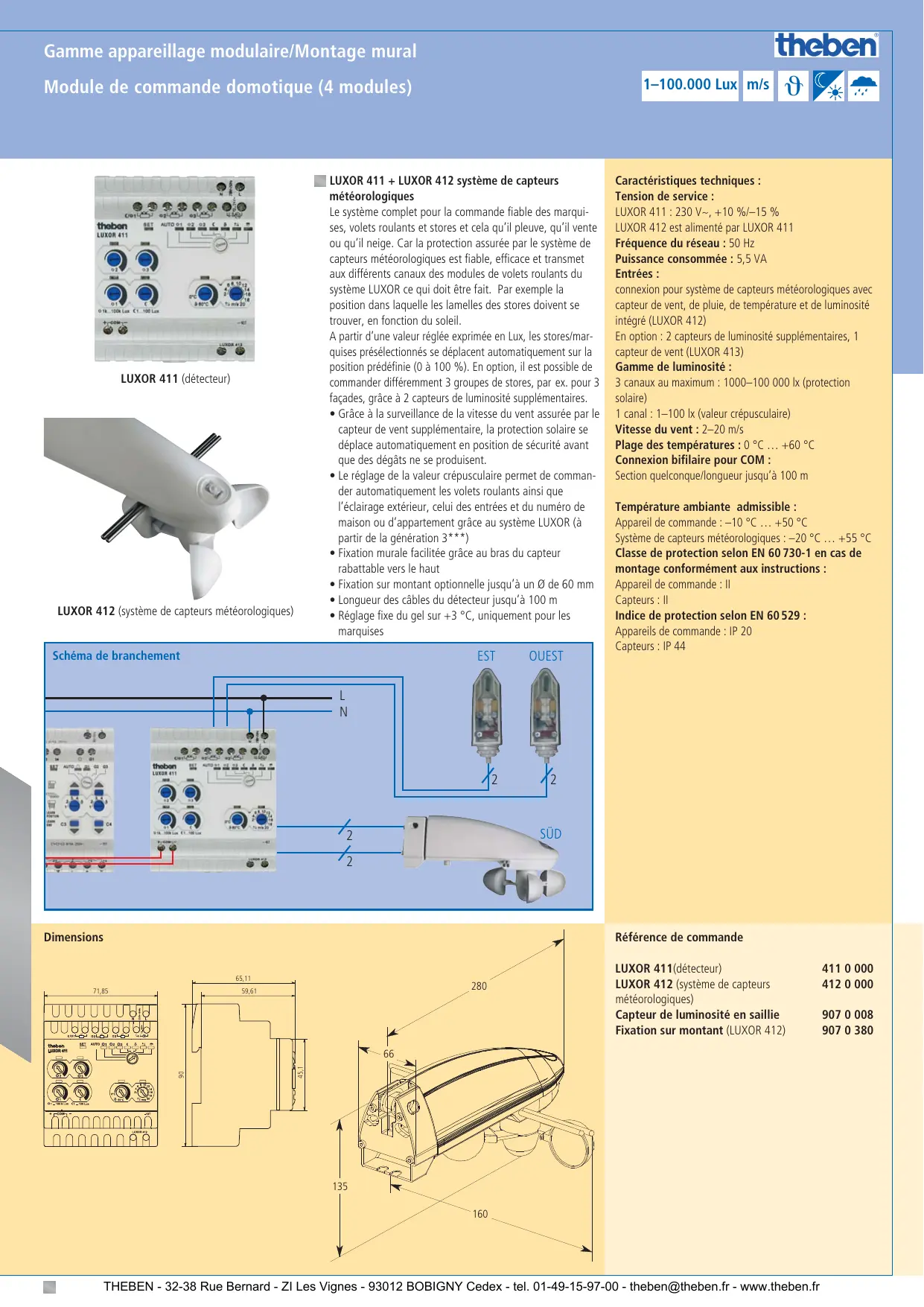

MODE D'EMPLOI LUXOR 411 THEBEN

LUXOR 411 (détecteur)

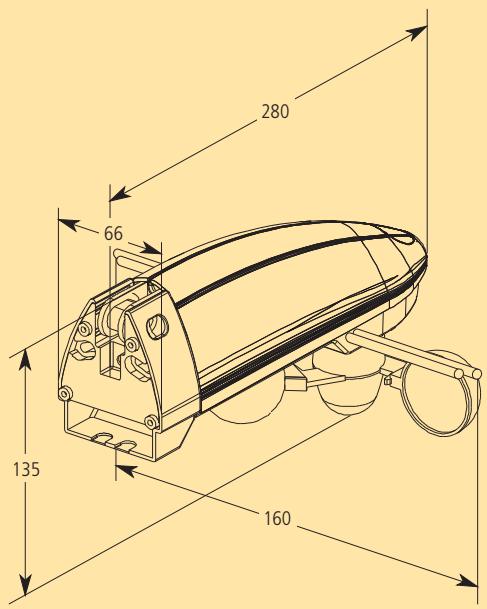

LUXOR 412 (système de capteurs météorologiques)

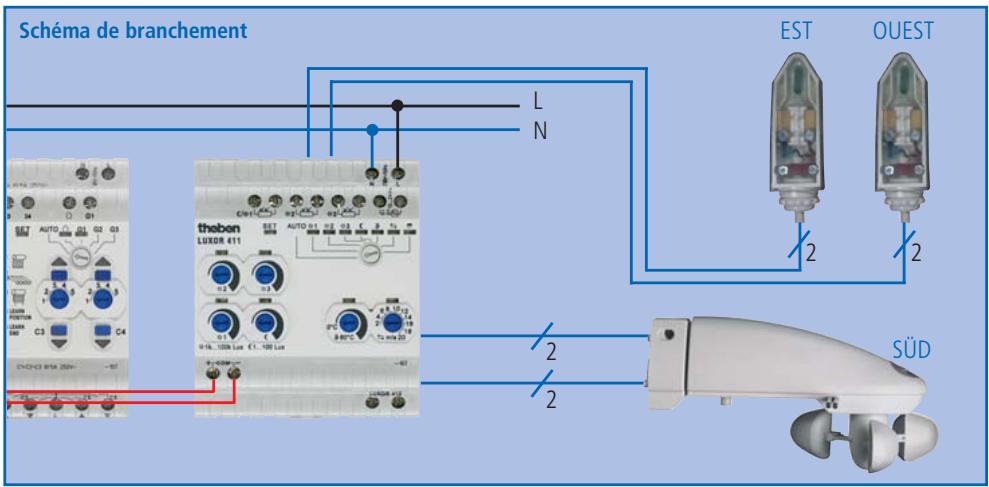

LUXOR 411 + LUXOR 412 système de capteurs météorologiques

Le système complet pour la commande fiable des marquises, volets roulants et stores et cela qu'il pleuve, qu'il vente ou qu'il neige. Car la protection assurée par le système de capteurs météorologiques est fiable, efficace et transmet aux différents canaux des modules de volets roulants du système LUXOR ce qui doit être fait. Par exemple la position dans laquelle les lamelles des stores doivent se trouver, en fonction du soleil.

À partir d'une valeur réglée exprimée en Lux, les stores/marquises préselectionnés se déplacent automatiquement sur la position prédefinie (0 à 100%). En option, il est possible de commander différemment 3 groupes de stores, par ex. pour 3 façades, grâce à 2 capteurs de luminosité supplémentaires.

• Grâce à la surveillance de la vitesse du vent assurée par le capteur de vent supplémentaire, la protection solaire se déplace automatiquement en position de sécurité avant que des dégâts ne se produisent.
• Le réglage de la valeur crépusculaire permet de commander automatiquement les volets roulants ainsi que l'éclairage extérieur, celui des entrées et du nombre de maison ou d'appartement grâce au système LUXOR (à partir de la génération). Fixation murale facilitée grâce au bras du capteur rabattable vers le haut. Fixation sur montant optionnelle jusqu'à un Ø de 60 mm.
• Longueur des câbles du détecteur jusqu'à 100m
• Réglage fixe du gel sur +3°C, uniquement pour les marquises

Tension de service :

LUXOR 411 : 230 V ~ +10% / -15%

LUXOR 412 est alimenté par LUXOR 411

Fréquence du réseau: 50 Hz

Puisance consommée:5,5VA

Entrées :

connexion pour système de capteurs météorologiques avec capteur de vent, de pluie, de température et de luminosité intégré (LUXOR 412)

En option : 2 capteurs de luminosité supplémentaires, 1 capteur de vent (LUXOR 413)

Gamme de luminosité :

3 canaux au maximum : 1000–100 000 lx (protection solaire)

1 canal : 1-100 lx (valeur crépusculaire)

Vitesse du vent: 2-20 m/s

Plage des températures: 0°C... +60°C

Connexion bifilaire pour COM :

Sectionquelconque/longueurjusqu'à100m

Appareil de commande: -10^ +50^

Système de capteurs météorologiques : -20 °C … +55 °C

Classe de protection selon EN 60730-1 en cas de montage conformément aux instructions :

Appareil de commande : II

Capteurs : II

Indice de protection selon EN 60529 :

Appareils de commande : IP 20

Capteurs : IP 44

Référence de commande

LUXOR 411(Détecteur) 4110000

LUXOR 412 (système de capteurs 412 0 000)

météorologiques)

Capteur de luminosité en saillie 907 0 008

Fixation sur montant (LUXOR 412) 907 0 380
