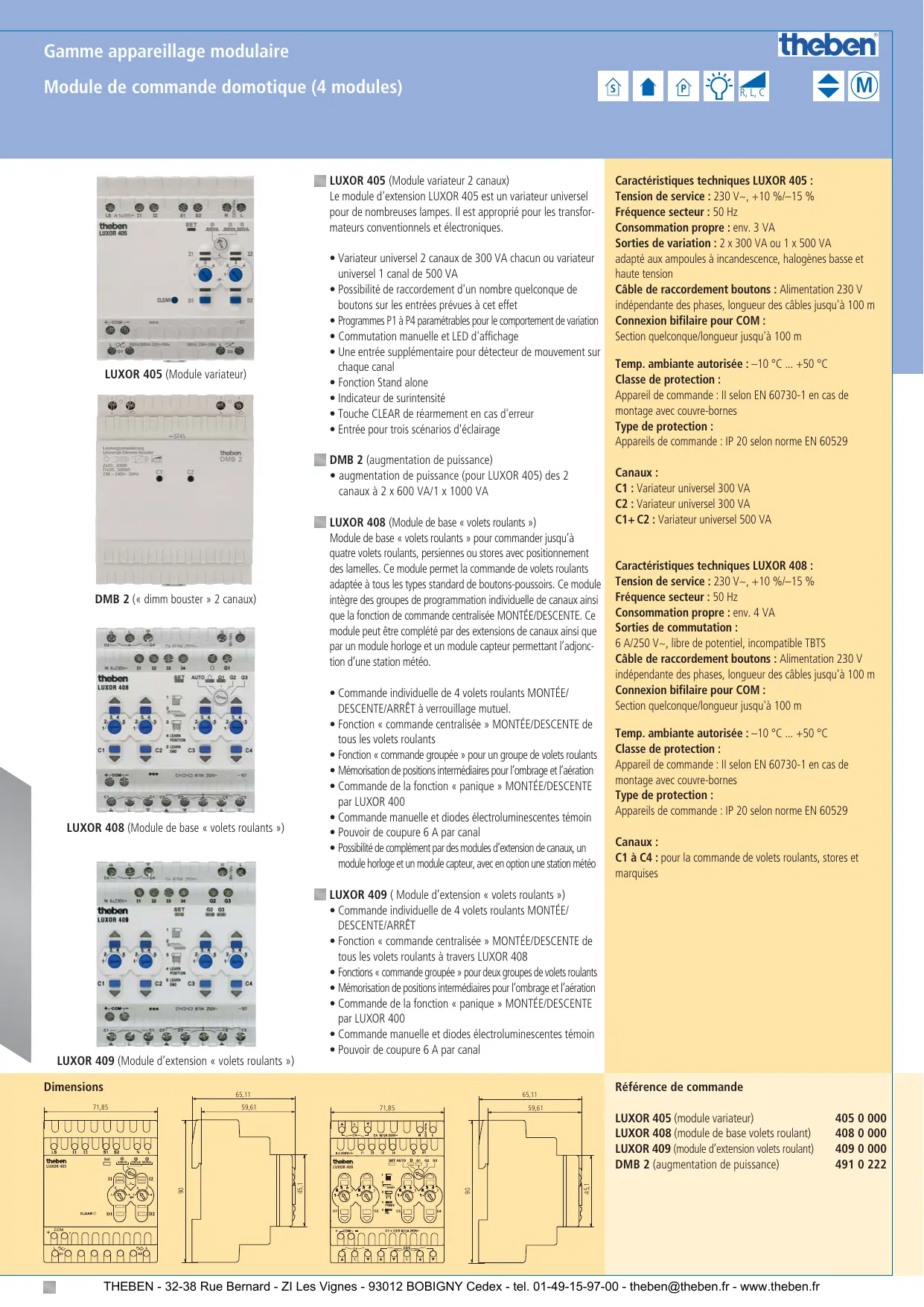

MODE D'EMPLOI LUXOR 409 THEBEN

LUXOR 405 (Module variateur)

DMB 2 ( « dimm bouster » 2 canaux)

LUXOR 408 (Module de base « volets roulants »)

LUXOR 409 (Module d'extension « volets roulants »)

LUXOR 405 (Module variateur 2 canaux)

Le module d'extension LUXOR 405 est un variateur universel pour de nombreuses lampes. Il est approprié pour les transformateurs conventionnels et électroniques.

• Variateur universel 2 canaux de 300 VA chacun ou variateur universel 1 canal de 500 VA
• Possibilité de raccordement d'un nombre quelconque de boutons sur les entrées prévues à cet effet
• Programmes P1 à P4 paramétriques pour le comportement de variation
• Commutation manuelle et LED d'affichage
• Une entrée supplémentaire pour détecteur de mouvement sur chaque canal
• Fonction Stand alone
• Indicateur de surintensité
• Touche CLEAR de réarmement en cas d'erreur
• Entrée pour trois scénarios d'éclairage

DMB 2 (augmentation de puissance)

• augmentation de puissance (pour LUXOR 405) des 2 canaux à 2 x 600 VA/1 x 1000 VA

LUXOR 408 (Module de base « volets roulants »)

Module de base « volets roulants » pour commander jusqu'à quatre volets roulants, persiennes ou stores avec positionnement des lamelles. Ce module permet la commande de volets roulants adaptée à tous les types standard de boutons-poussoirs. Ce module intègre des groupes de programmation individuelle de canaux ainsi que la fonction de commande centralisée MONTÉE/DESCENTE. Ce module peut être complété par des extensions de canaux ainsi que par un module horloge et un module capteur permettant l'adjonction d'une station météo.

Commande individuelle de 4 volets roulants MONTÉ/DESCENTE/ARRÊT à verrouillage mutuel. - Fonction « commande centralisée » MONTÉE/DESCENTE de tous les volets roulants - Fonction « commande groupée » pour un groupe de volets roulants - Mémorisation de positions intermédiaires pour l'ombrage et l'aération Commande de la fonction « panique » MONTÉE/DESCENTE par LUXOR 400 Commande manuelle et diodes électroluminescentes témoins - Pouvoir de coupure 6 A par canal - Possibilité de complément par des modules d'extension de canaux, un module horloge et un module capteur, avec en option une station météo

LUXOR 409 (Module d'extension « volets roulants »)

Commande individuelle de 4 volets roulants MONTÉ/DESCENTE/ARRÉT - Fonction « commande centralisée » MONTÉE/DESCENTE de tous les volets roulants à travers LUXOR 408 - Fonctions « commande groupée » pour deux groupes de volets roulants - Mémorisation de positions intermédiaires pour l'ombrage et l'aération Commande de la fonction « panique » MONTÉE/DESCENTE par LUXOR 400 Commande manuelle et diodes électroluminescentes témoin - Pouvoir de coupure 6 A par canal

Caractéristiques techniques LUXOR 405 :

Tension de service: 230V ~ + 10% / - 15%

Fréquence secteur : 50 Hz

Consommation propre : env. 3 VA

Sorties de variation : 2 x 300 VA ou 1 x 500 VA

adapté aux ampoules à incandescence, halogènes basse et haute tension

Connexion bifilaire pour COM :

Section quelconque/longueur jusqu'à 100m

Température ambiantе autorisée: -10°C + 50°C

Classe de protection :

Appareil de commande : Il conforme EN 60730-1 en cas de montage avec couvre-bornes

Type de protection :

Appareils de commande : IP 20 selon norme EN 60529

Canaux :

C1: Variateur universel 300 VA

C2: Variateur universel 300 VA

C1+C2: Variateur universel 500 VA

Caractéristiques techniques LUXOR 408 :

Tension de service: 230V~, + 10% / - 15%

Fréquence secteur : 50 Hz

Consommation propre : env. 4 VA

Sorties de commutation :

6 A/250 V~, libre de potentiel, incompatible TBTS

Connexion bifilaire pour COM :

Section quelconque/longueur jusqu'à 100m

Température ambianté autorisée: -10^ +50^

Classe de protection :

Appareil de commande : Il conforme EN 60730-1 en cas de montage avec couvre-bornes

Type de protection :

Appareils de commande : IP 20 selon norme EN 60529

Canaux :

C1 à C4 : pour la commande de volets roulants, stores et marquises

Dimensions

Référence de commande

LUXOR 405 (module variateur) 405 0 000

LUXOR 408 (module de base volets roulants) 408 0 000

LUXOR 409 (module d'extension volets roulants) 409 0 000

DMB 2 (augmentation de puissance) 491 0 222
