Type de produit	Module d'extension 4 canaux pour système domotique LUXOR
Marque	THEBEN
Modèle	LUXOR 404
Nombre de canaux	4 canaux de commutation
Tension d'alimentation	230 V~ (+10% / -15%)
Fréquence secteur	50 Hz
Consommation propre	Environ 4 VA
Sorties de commutation	4 x 16 (6) A / 250 V~, contacts à fermer libres de potentiel
Raccordement bouton/interrupteur	Alimentation 230 V indépendante des phases, longueur max. 100 m
Connexion COM bifilaire	Section quelconque, longueur max. 100 m
Plage de température	-10 °C à +50 °C
Classe de protection	EN 60730-1 (avec couvre-bornes)
Type de protection	IP 20 selon EN 60529
Fonctions par canal	C1 : Télérupteur / temporisation 1-15 min avec préavis d'extinction et fonction permanente ; C2 : Télérupteur / temporisation 1-20 min avec préavis d'extinction désactivable et fonction permanente ; C3 : Télérupteur ; C4 : Télérupteur adapté au FI (RCD) pour locaux humides
Commutation manuelle	Oui, par bouton sur le module
Affichage LED	Oui, pour état des sorties
Réglage des temporisations	Par potentiomètres sur le module
Extensibilité du système	Jusqu'à 16 modules via interface COM bifilaire
Utilisation recommandée	Locaux humides (salle de bain) avec différentiel FI (RCD) sur bornes I4(L) et I4(N)
Référence de commande	4040000
Entretien et nettoyage	Nettoyage avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Respecter les consignes de raccordement du différentiel.
Pièces détachées et réparabilité	Contacter le service après-vente THEBEN pour toute réparation ou pièce détachée.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - LUXOR 404 THEBEN

Comment installer le module LUXOR 404 ?

Installez le module sur rail DIN dans le tableau électrique. Raccordez l'alimentation 230 V~ sur les bornes prévues. Connectez les sorties aux charges (max 16 A par canal). Utilisez la connexion bifilaire COM pour relier les modules entre eux. Suivez le schéma de câblage fourni dans la notice.

Quels sont les types de câbles recommandés pour la connexion COM ?

La connexion bifilaire COM accepte des câbles de section quelconque, avec une longueur maximale de 100 mètres. Utilisez des câbles à deux conducteurs, par exemple du câble téléphonique ou un câble à paire torsadée.

Comment configurer les temporisations sur le module ?

Chaque canal dispose d'un potentiomètre de réglage des fonctions temporisées. Tournez le potentiomètre pour choisir la durée : 1 à 15 minutes pour C1, 1 à 20 minutes pour C2. Le préavis d'extinction peut être désactivé via un interrupteur ou un cavalier (voir notice).

Puis-je utiliser le LUXOR 404 dans une salle de bain ?

Oui, le module est prévu pour les locaux humides. Vous devez raccorder un différentiel FI (RCD) aux bornes I4(L) et I4(N). La borne I4(N) doit être impérativement raccordée, même sans différentiel.

Que faire si une sortie ne commute pas ?

Vérifiez d'abord l'alimentation du module. Contrôlez le câblage des entrées (boutons) et des sorties. Assurez-vous que le canal n'est pas en mode manuel (commutation locale). Si le problème persiste, réinitialisez le module en coupant l'alimentation pendant quelques secondes.

Comment étendre le système avec d'autres modules ?

Le système LUXOR est modulaire et extensible jusqu'à 16 modules. Reliez les modules entre eux par la connexion COM bifilaire (bornes COM). Chaque module fonctionne de manière autonome (stand alone).

Quelle est la différence entre le LUXOR 404 et le LUXOR 402 ?

Le LUXOR 404 possède 4 canaux de commutation, tandis que le LUXOR 402 en a 2. Le 402 inclut une fonction horaire abschaltbarer (désactivation horaire) sur ses sorties. Les deux modules offrent des entrées/sorties libres de potentiel.

Comment réinitialiser le module aux réglages d'usine ?

Il n'y a pas de fonction de réinitialisation usine spécifique. Pour revenir aux valeurs par défaut, coupez l'alimentation du module pendant 5 secondes, puis remettez sous tension. Les potentiomètres de temporisation doivent être réglés manuellement.

Puis-je commander les canaux à distance ?

Oui, grâce à la connexion COM bifilaire, vous pouvez commander les canaux à distance via des boutons ou interrupteurs câblés jusqu'à 100 mètres. Le module peut également être intégré à un système domotique centralisé via l'interface COM.

Où trouver la notice complète du LUXOR 404 ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com. Saisissez le modèle LUXOR 404 et la marque THEBEN dans la barre de recherche.

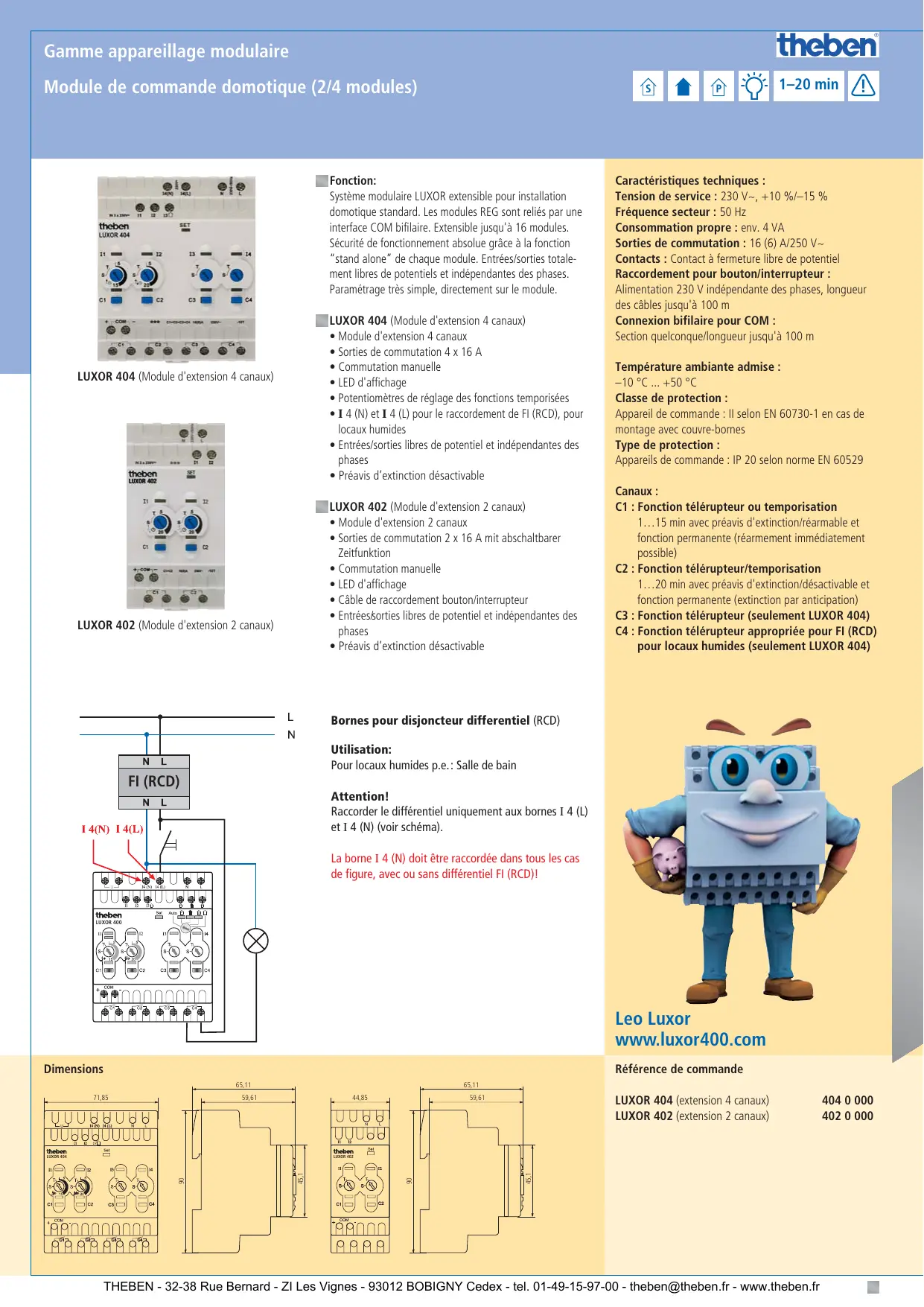

MODE D'EMPLOI LUXOR 404 THEBEN

LUXOR 404 (Module d'extension 4 canaux)

LUXOR 402 (Module d'extension 2 canaux)

Fonction:

Système modulaire LUXOR extensible pour installation domotique standard. Les modules REG sont reliés par une interface COM bifilaire. Extensible jusqu'à 16 modules. Sécurité de fonctionnement absolue grâce à la fonction "stand alone" de chaque module. Entrées/sorties totallement libres de potentiels et indépendantes des phases. Paramétrage très simple, directement sur le module.

LUXOR 404 (module d'extension 4 canaux)

• Module d'extension 4 canaux
• Sorties de commutation 4 x 16 A
• Commutation manuelle
• LED d'affichage
• Potentiomètres de réglage des fonctions temporisées
• I 4 (N) et I 4 (L) pour le raccordement de FI (RCD), pour locaux humides
• Entrées/sorties libres de potentiel et indépendantes des phases
• Préavis d'extinction désactivable

LUXOR 402 (module d'extension 2 canaux)

• Module d'extension 2 canaux
• Sorties de commutation 2 x 16 A avec fonction horaire abschaltbarer
• Commutation manuelle
• LED d'affichage
• Câble de raccordement bouton/interrupteur
• Entrées/sorties libres de potentiel et indépendantes des phases
• Prévision d'extinction désactivable

Utilisation:

Pour locaux humides p. e. : Salle de bain

Attention!

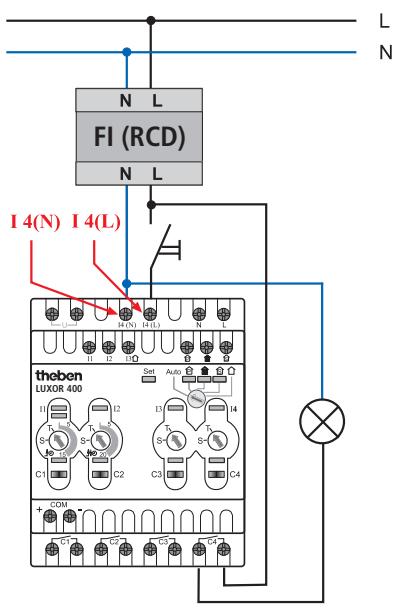

Raccorder le différentiel uniquement aux bornes I 4 (L) et I 4 (N) (voir schéma).

La borne I 4 (N) doit être raccordée dans tous les cas de figure, avec ou sans différentiel FI (RCD)!

Caractéristiques techniques

Tension de service: 230V_, + 10\% / - 15\%

Fréquence secteur : 50 Hz

Consommation propre : env. 4 VA

Sorties de commutation : 16 (6) A/250 V~

Contacts: Contact à fermer libre de potentiel

Raccordement pour bouton/interrupteur :

Alimentation 230 V indépendante des phases, longueur des câbles jusqu'à 100m

Connexion bifilaire pour COM :

Sectionquelconque/longueurjusqu'à100m

-10°C... +50°C

Classe de protection :

Appareil de commande : Il conforme EN 60730-1 en cas de montage avec couvre-bornes

Type de protection :

Appareils de commande : IP 20 selon norme EN 60529

Canaux :

C1: Fonction télérupteur ou temporisation 1...15 min avec préavis d'extinction/réarmable et fonction permanente (réarmement immédiatement possible) C2: Fonction télérupteur/temporisation 1...20 min avec préavis d'extinction/désactivable et fonction permanente (extinction par anticipation) C3: Fonction télérupteur (seulement LUXOR 404) C4: Fonction télérupteur appropriée pour FI (RCD) pour locaux humides (seulement LUXOR 404)

Référence de commande

LUXOR 404 (extension 4 canaux)

LUXOR 402 (extension 2 canaux)

4040000

402 0 000

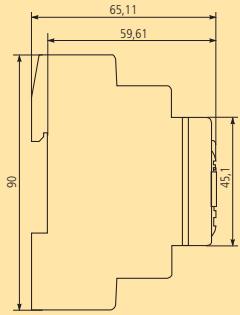

Dimensions
