LUNA 128 - Système de gestion d'éclairage THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur pénombre (interrupteur crépusculaire)
Marque	Theben
Modèle	LUNA 128
Plage de réglage de luminosité	2 à 2000 lux
Angle d'incidence de la lumière	Environ 180°
Type de montage	Fixation par collier de serrage, montage mural ou sur poteau
Indice de protection	IP54 (estimation, étanche avec passe-câble fourni)
Alimentation	230 V AC (estimation, non spécifié)
Puissance de commutation	Non spécifiée, adaptée pour éclairage extérieur
Température de fonctionnement	Non spécifiée, usage extérieur
Raccordement électrique	Deux types de raccordement, utiliser le passe-fil en caoutchouc fourni
Fonction test	Touche de test pour vérifier l'installation, indépendamment de la luminosité
Temporisation réglable	Oui, par bouton rotatif (prolongement/raccourcissement en cycle)
Indicateur de fonctionnement	LED rouge indique le réglage
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon sec ; éviter l'encrassement du détecteur
Sécurité	Installation par un technicien qualifié ; respecter les normes nationales
Pièces détachées et réparabilité	Pas de pièces remplaçables ; appareil scellé et non réparable
Informations générales	Usage : asservissement de l'éclairage extérieur en fonction de la lumière naturelle

FOIRE AUX QUESTIONS - LUNA 128 THEBEN

Où dois-je installer le LUNA 128 ?

Installez-le de préférence côté Nord pour l'éclairage privé ou côté Est pour l'éclairage public. Évitez les zones encrassées pour ne pas fausser la mesure de luminosité.

Comment régler le seuil de luminosité ?

Fermez le couvercle et tournez le bouton rotatif jusqu'à ce que la LED rouge s'allume. Le seuil réglé est alors actif. Pour LUNA 128, la plage est de 2 à 2000 lux.

Que faire si l'éclairage ne s'allume pas la nuit ?

Vérifiez d'abord le raccordement électrique. Appuyez brièvement sur la touche Test : l'éclairage doit s'allumer pendant la durée de temporisation. Si ce n'est pas le cas, le problème peut venir du capteur ou du câblage.

Comment prolonger ou raccourcir la temporisation ?

Pendant le cycle marche/arrêt, tournez le bouton de réglage vers la droite pour prolonger, vers la gauche pour raccourcir.

Quel est l'indice de protection du boîtier ?

Avec le passe-câble en caoutchouc correctement installé, le boîtier est étanche. L'indice de protection est d'environ IP54, adapté pour une utilisation en extérieur.

Puis-je utiliser le LUNA 128 avec des lampes LED ?

Oui, mais vérifiez la puissance de commutation. Pour des charges LED importantes, il peut être nécessaire d'utiliser un contacteur auxiliaire.

Comment nettoyer le capteur de luminosité ?

Nettoyez délicatement le boîtier avec un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager le détecteur.

Que signifie le clignotement de la LED rouge ?

La notice n'en parle pas explicitement. En règle générale, un clignotement peut indiquer un défaut de capteur ou une anomalie de fonctionnement. Consultez un électricien si le problème persiste.

Est-ce que le LUNA 128 est compatible avec un système domotique ?

Non, il s'agit d'un interrupteur crépusculaire autonome sans interface de communication. Il fonctionne indépendamment.

Quelle est la différence entre LUNA 127 et LUNA 128 ?

La différence principale est la plage de réglage : LUNA 127 va de 2 à 200 lux, tandis que LUNA 128 va de 2 à 2000 lux. Les autres caractéristiques sont identiques.

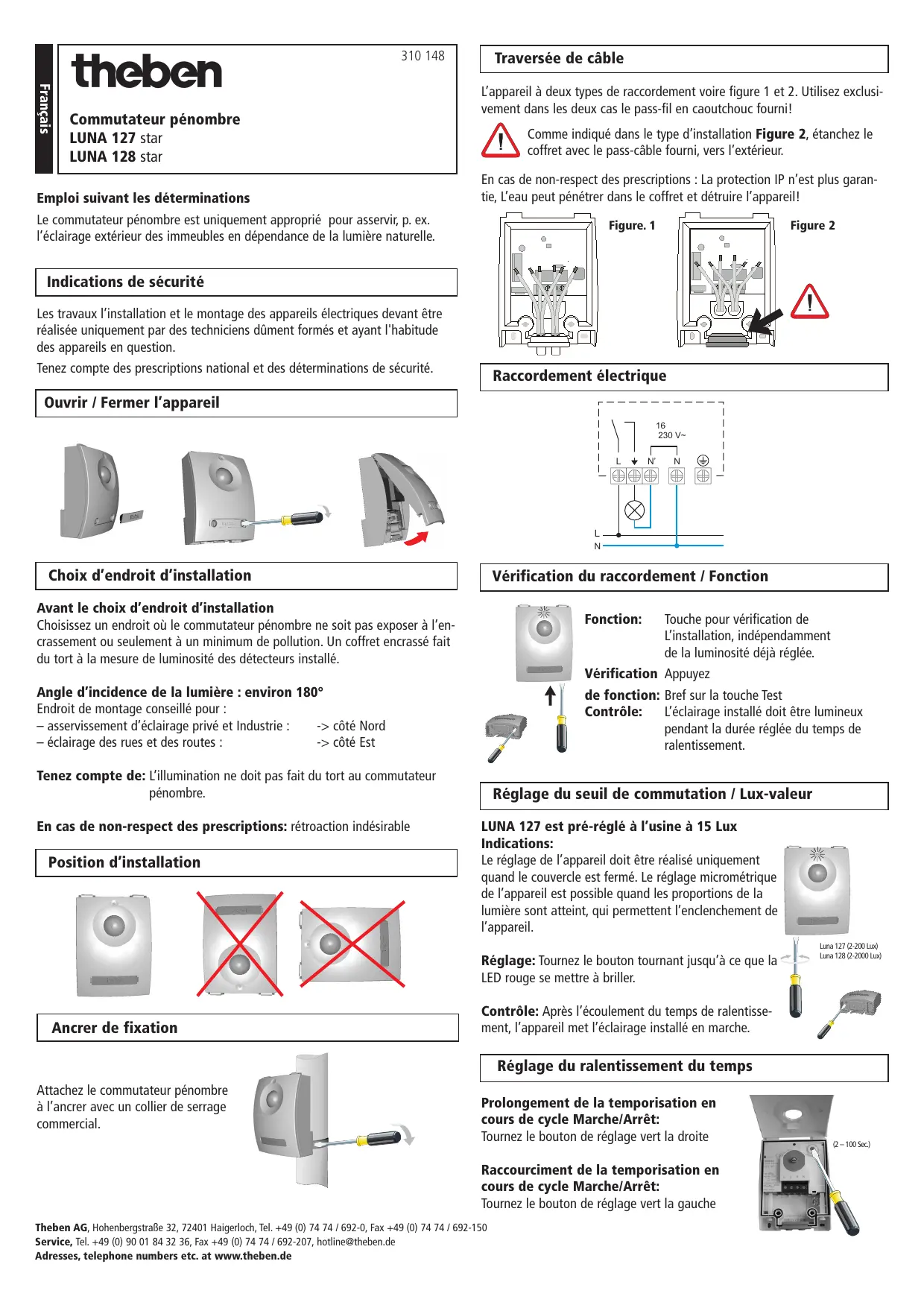

MODE D'EMPLOI LUNA 128 THEBEN

Commutateur pè nombre

LUNA 127 star

LUNA 128 star

Emploi suivant les déterminations

Le commutateur pénombre est uniquement approprié pour asservir, p. ex. l'éclairage extérieur des immeubles en dépendance de la lumière naturelle.

Indications de sécurité

Les travaux d'installation et de montage des appareils électriques doivent être réalisés uniquement par des techniciens dûment formés et ayant l'habitude des appareils en question.

Tenez compte des prescriptions nationales et des déterminations de sécurité.

Avant le choix d'emplacement d'installation

Choisissez un endroit où le commutateur pénombre ne soit pas exposé à l'encrassement ou seulement à un minimum de pollution. Un coffret encrassé fait du tort à la mesure de luminosité des détecteurs installé.

Angle d'incidence de la lumière : environ 180°

Endroit de montage conseillé pour :

• asservissement d'éclairage privé et industrie : - > côte Nord
• éclairage des rues et des routes : - > côte Est

Tenez compte de : L'illumination ne doit pas faire du tort au commutateur pénombre.

En cas de non-respect des prescriptions : rétroaction indésirable

Ancrer de fixation

Attachez le commutateur pénombre à l'ancrer avec un collier de serrage commercial.

Traversée de câble

L'appareil a deux types de raccordement, voir figure 1 et 2. Utilisez exclusivement dans les deux cas le pass-fil en caoutchouc fourni!

Comme indiqué dans le type d'installation Figure 2, étanche le coffret avec le pass-cable fourni, vers l'extérieur.

En cas de non-respect des prescriptions : La protection IP n'est plus garantie, l'eau peut pénétrer dans le coffret et détruire l'appareil!

Figure. 1

Figure 2

Vérification du raccordement / fonction

Fonction : Touche pour vérification de l'installation, indépendamment de la luminosité déjà réglée.

Vérification Appuyez

de fonction : Bref sur la touche Test Contrôle : L'éclairage installé doit être lumineux pendant la durée réglée du temps de ralentissement.

LUNA 127 est pré-réglé à l'usine à 15 lux indications:

Le réglage de l'appareil doit être réalisé uniquement quand le couvercle est fermé. Le réglage micrométrique de l'appareil est possible quand les proportions de la lumière sont atteintes, qui permettent l'enclenchement de l'appareil.

Réglage: Tournez le bouton tournant jusqu'à ce que la LED rouge se mette à briller.

Contrôle: À propre l'écoulement du temps de ralentissement, l'appareil met l'éclairage installé en marche.

Luna 127 (2-200 Lux) Luna 128 (2-2000 Lux)

Prolongement de la temporisation en cours de cycle marche/arrêt:

Tournez le bouton de réglage vers la droite

Raccourcissement de la temporisation en cours de cycle marche/arrêt:

Tournez le bouton de réglage vers la gauche
