FFGF3011LB - Cuisinière FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz
Marque	Frigidaire
Modèle	FFGF3011LB
Largeur	76,2 cm (30 pouces)
Profondeur	71,1 cm
Hauteur (sans poignée)	91,4 cm
Poids	64 kg
Alimentation	Gaz naturel ou propane (convertible)
Puissance des brûleurs	De 1 000 à 5 000 W selon le brûleur
Nombre de brûleurs	4
Brûleur central / wok	Non
Type de four	Gaz à convection naturelle
Capacité du four	136 L
Fonctions du four	Cuisson classique, grill, flamme de veille
Éclairage du four	Oui
Vitre du four	Double vitrage
Nettoyage	Manuel (pas d'autonettoyage)
Sécurité	Allumage électronique, sécurité anti-débordement, minuterie
Pièces détachées	Disponibles sur le site du fabricant
Réparabilité	Indice de réparabilité : 7,5/10

FOIRE AUX QUESTIONS - FFGF3011LB FRIGIDAIRE

Comment convertir la cuisinière du gaz naturel au propane ?

Consultez la notice d'installation. Vous devrez changer les injecteurs des brûleurs et régler la vanne de régulation. Utilisez le kit de conversion Frigidaire fourni ou commandé séparément.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que l'alimentation en gaz est ouverte, que l'allumage électronique fonctionne (bruit de clics), et que la minuterie n'est pas réglée sur une position d'arrêt. Si le problème persiste, contactez un professionnel.

Comment nettoyer les brûleurs en vitrocéramique ?

Attendez que la surface refroidisse. Utilisez un nettoyant spécial vitrocéramique et une raclette. Évitez les produits abrasifs. Nettoyez régulièrement les orifices des brûleurs avec une brosse souple.

Quelle est la capacité du four ?

Le four a une capacité d'environ 136 litres, ce qui correspond à un format standard pour une cuisinière de 30 pouces.

Puis-je utiliser des ustensiles en cuivre sur les brûleurs à gaz ?

Oui, les ustensiles en cuivre conviennent aux brûleurs à gaz, mais assurez-vous que le fond est plat pour une bonne répartition de la chaleur.

Comment régler la flamme des brûleurs ?

Utilisez les boutons de commande. Tournez-les pour ajuster la flamme. Une flamme bleue est normale ; si elle est jaune, les brûleurs peuvent être obstrués.

L'appareil est-il livré avec la bouteille de gaz ?

Non, la cuisinière est livrée sans bouteille de gaz. Vous devez la raccorder à une installation de gaz existante ou à une bouteille avec les adaptateurs appropriés.

Comment déverrouiller la porte du four ?

Si la porte est verrouillée, il peut s'agir d'une fonction de sécurité. Appuyez sur le bouton de verrouillage enfant ou attendez que le four refroidisse après un cycle d'autonettoyage (si présent).

Quelle est la garantie de la cuisinière Frigidaire FFGF3011LB ?

La garantie standard est de 1 an pour les pièces et la main-d'œuvre. Renseignez-vous auprès du revendeur pour les extensions.

Comment remplacer une ampoule du four ?

Débranchez l'appareil. Retirez le capuchon en verre et dévissez l'ampoule. Remplacez-la par une ampoule de rechange Frigidaire (modèle spécifique) en respectant les consignes de sécurité.

MODE D'EMPLOI FFGF3011LB FRIGIDAIRE

(Pour les modèles venturi à gaz munis d'un allumage électrique)

L'INSTALLATION ET L'ENTRETIEN DOIVENT ÊTRE RÉALISÉS PAR UN INSTALLATEUR QUALIFIÉ. IMPORTANT : CONSERVEZ CES INSTRUCTIONS EN PRÉVISION D'UN USAGE ÉVENTUEL PAR L'INSPECTEUR EN ÉLECTRICITÉ DE VOTRE LOCALITÉ.

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS POUR VOUS Y REPORTER ULTÉRIEUREMENT.

Si l'information de ce guide n'est pas suivie à la lettre, il pourrait en résulter un feu ou une explosion entraînant des dommages matériels, des blessures ou même la mort.

POUR VOTRE SÉCURITÉ :

— Vous ne devez ni entreposer, ni utiliser d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.
— QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• Ne mettez pas d'appareil en marche.
• Ne touchez à aucun commutateur électrique; ne vous servez pas du téléphone dans le bâtiment.
• En utilisant le téléphone d'un voisin, appelez immédiatement le fournisseur de gaz. Suivez les directives données par votre fournisseur de gaz.
• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.

— L'installation et l'entretien de cet appareil doivent être réalisés par un installateur qualifié, un technicien de service ou le fournisseur de gaz.

Reportez-vous à la plaque signalétique pour connaître les certifications reconnues.

! AVERTISSMENT

• TOUTES LES CUISINIÈRES PEUVENT SE RENVERSER
• CELA PEUT CAUSER DES BLESSURES
• INSTALLEZ LE DISPOSITIF ANTI-RENVERSEMENT INCLUS AVEC CETTE CUISINIÈRE
• REPORTEZ-VOUS AUX INSTRUCTIONS D'INSTALLATION

Remarque : Pour les appareils installés dans l'État du Massachusetts, reportez-vous à la page 2.

Dégagements et dimensions

1. Emplacement — Vérifiez l'emplacement où sera installée la cuisinière. Vérifiez s'il y a une source d'électricité et une source de gaz appropriées, ainsi que la stabilité du plancher.
2. Les dimensions données sur l'image doivent être respectées. Les dimensions données procurent un dégagement minimal. La surface qui supportera l'appareil doit être solide et de niveau.

p/n 316469109 (EN/FR) (1002)

Type de gaz approprié

Avant de commencer : Votre appareil est réglé à l'usine pour fonctionner au gaz naturel. Remarque : Pour un fonctionnement à une altitude supérieure à 610 m (2 000 pi), les caractéristiques nominales de l'appareil doivent être réduites de 4 % pour chaque tranche de 305 m (1 000 pi) d'altitude au-dessus du niveau de la mer.

ATTENTION N'ESSAYEZ PAS de convertir cette cuisinière au GPL (propane) sans le nécessaire de conversion au gaz propane approprié fourni avec la cuisinière ou obtenu chez votre marchand. Suivez toutes les instructions fournies dans le nécessaire de conversion.

Anglais - pages 1 à 8

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

Remarques importantes pour l'installateur

1. Lisez toutes les instructions contenues dans ce guide avant de procéder à l'installation de la cuisinière.
2. Retirez tout le matériel d'emballage des compartiments du four avant de connecter la cuisinière à l'alimentation en gaz et à l'alimentation en électricité.
3. Respectez tous les codes et toutes les ordonnances.
4. Assurez-vous de laisser ces instructions à l'utilisateur.

Remarque importante pour l'utilisateur

1. Conservez ces instructions avec le Guide d'utilisation et d'entretien pour vous y reporter ultérieurement.

MESURES DE SÉCURITÉ IMPORTANTES

L'installation de cette cuisinière doit être faite conformément aux codes locaux ou, si ce type de code n'existe pas, au code national sur le gaz combustible ANSI Z223.1 (dernière édition si l'appareil est installé aux États-Unis).

Si la cuisinière est installée dans une maison préfabriquée (maison mobile), l'installation doit être conforme à la norme Manufactured Home Construction and Safety Standard, titre 24 CFR, partie 3280 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD [partie 280]) ou, si cette norme ne s'applique pas, l'installation doit être conforme à la norme ANSI/NCSBCS A225.1 de la Standard for Manufactured Home Installations, ou aux codes locaux.

La conception de cette cuisinière a été approuvée par CSA International. Comme dans le cas de tous les appareils fonctionnant au gaz et produisant de la chaleur, il est nécessaire de suivre certaines règles de sécurité. Vous les trouverez dans le Guide d'utilisation et d'entretien. Lisez-les attentivement.

• Assurez-vous que votre cuisinière est installée et mise à la terre de façon appropriée par un installateur qualifié ou un technicien de service.
• Cette cuisinière doit être mise à la terre conformément aux codes locaux ou, en l'absence de tels codes, conformément au National Electrical Code ANSI/NFPA n° 70 (dernière édition lorsque l'installation est faite aux États-Unis). Reportez-vous aux instructions de mise à la terre se trouvant à la page 5.
• Avant d'installer la cuisinière dans un endroit recouvert de linoléum ou de tout autre type de revêtement de sol synthétique, assurez-vous que ce revêtement peut supporter une chaleur se situant au moins à 50 °C (90 °F) au-dessus de la température de la pièce sans qu'il ne rétrécisse, ne gauchisse ou ne se décolore. N'installez pas la cuisinière sur de la moquette, à moins que vous placiez une plaque isolante en contreplaqué d'une épaisseur de 0,6 cm (1/4 po) entre l'appareil et la moquette.
• Assurez-vous que le revêtement des murs qui se trouve autour de la cuisinière peut supporter la chaleur produite par celle-ci.
• N'obstruez pas le débit d'air ni au niveau de l'évent du four, ni autour de sa base. Ne bloquez pas non plus le panneau avant inférieur de la cuisinière. Évitez de toucher aux ouvertures de l'évent ou à la région située près des surfaces, car celles-ci peuvent devenir très chaudes lorsque le four fonctionne. Cette cuisinière nécessite de l'air frais pour permettre une bonne combustion des brûleurs.
• Les rideaux d'air ou les hottes de cuisinières en hauteur, qui projettent de l'air vers la cuisinière en contrebas, ne doivent pas être utilisés avec des cuisinières à gaz sauf si la hotte et la cuisinière ont été conçues, testées et répertoriées par un laboratoire d'essai indépendant pour pouvoir fonctionner conjointement.

AVERTISSEMENT Ne laissez jamais un enfant seul ou sans surveillance à proximité d'un appareil électroménager en marche. Lorsque les enfants grandissent, enseignez-leur la façon d'utiliser les appareils électroménagers de façon appropriée et sécuritaire. Ne laissez jamais la porte du four ouverte lorsque celui-ci est laissé sans surveillance.

AVERTISSEMENT Grimper, s'appuyer ou s'asseoir sur les portes ou les tiroirs de la cuisinière peut causer des blessures graves aux personnes ainsi que des dommages à la cuisinière.

• Ne rangez pas d'articles pouvant intéresser les enfants dans les armoires se situant au-dessus de la cuisinière. En voulant atteindre ces articles, les enfants risqueraient de se brûler gravement.
• Pour éliminer le besoin d'avoir à se pencher au-dessus des brûleurs de surface, vous devriez éviter de ranger des articles dans les armoires situées au-dessus des brûleurs.
• Réglez la flamme du brûleur de surface pour qu'elle ne dépasse pas du bord de l'ustensile de cuisson. Les flammes excessives sont dangereuses.
• N'utilisez pas le four comme espace de rangement. Cela pourrait créer une situation potentiellement dangereuse.
• N'utilisez jamais votre cuisinière pour réchauffer ou chauffer une pièce. Une utilisation prolongée de la cuisinière sans aération adéquate peut s'avérer dangereuse.
• N'entreposez pas et n'utilisez pas d'essence ni d'autres liquides et vapeurs inflammables près de la cuisinière ou de tout autre appareil électroménager. Cela pourrait causer des explosions ou des incendies.
• Remettez toutes les commandes à la position « OFF » (arrêt) après avoir utilisé la fonction de programmation de la minuterie.

POUR LES MODÈLES MUNIS DE LA FONCTION D'AUTONETTOYAGE :

- Enlevez la lèchefrite, les aliments et les autres ustensiles avant de procéder à l'autonettoyage du four. Essuyez les surplus de renversement. Suivez les instructions de nettoyage contenues dans le Guide d'utilisation et d'entretien.

Instructions particulières pour les appareils installés dans l'État du Massachusetts : Cet appareil ne peut être installé dans l'État du Massachusetts que par un plombier ou un monteur d'installations au gaz qualifié de cet État. Si vous utilisez un raccord de gaz flexible, celui-ci ne doit pas excéder 0,91 m (3 pi) de longueur. Un robinet de gaz manuel en « T » doit être installé à la conduite de gaz qui est branchée à cet appareil.

! AVERTISSEMENT N'ESSAYEZ PAS DE FAIRE FONCTIONNER LE FOUR À ALLUMAGE ÉLECTRIQUE DURANT UNE PANNE D'ÉLECTRICITÉ. REMETTEZ TOUTES LES COMMANDES DU FOUR À LA POSITION « OFF » (ARRÊT) EN CAS DE PANNED'ÉLECTRICITÉ.

L'allumeur électrique rallumera automatiquement le brûleur du four lorsque l'électricité reviendra, si les commandes du thermostat du four ont été laissées à « ON » (marche).

Lorsqu'une panne d'électricité survient durant l'utilisation, les brûleurs de surface continueront de fonctionner.

Durant une panne d'électricité, les brûleurs de surface peuvent être allumés au moyen d'une allumette. Tenez une allumette allumée près du brûleur, puis faites tourner lentement le bouton à la position « LITE » (allumage). Faites preuve d'une grande prudence lorsque vous allumez les brûleurs de cette façon.

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

Avant de commencer

Outils nécessaires

Pour l'ajustement des pieds de mise à niveau et l'installation du support anti-renversement :

- Clé à molette ou pince multiprise ordinaire

- Tournevis à douille de 5/16 po ou tournevis à tête plate

- Perceuse électrique munie d'une mèche de 1/8 po de diamètre (si l'installation est faite dans le béton, utilisez une mèche à maçonnerie de 5/32 po)

Pour le raccord d'alimentation en gaz :

- Clé à tuyau

Pour l'ajustement de la flamme du brûleur :

- Tournevis Phillips → et à lame plate

Pour la conversion au gaz (gaz propane/GPL ou gaz naturel) :

- Clé ouverte de 1/2 po

Autres articles dont vous aurez besoin :

- Robinet d'arrêt pour conduite de gaz

- Pâte à joint pour tuyau résistante au gaz propane/GPL

- Conduite flexible en métal pour appareil électroménager neuve (1,3 cm [1/2 po] de NPT x 1,9 cm [3/4 po] ou 1,3 cm [1/2 po] de diam. int.) qui doit être approuvée par CSA International. En raison du fait que les tuyaux rigides restreignent le déplacement de la cuisinière, nous recommandons l'utilisation d'une conduite flexible neuve (mesurant de 121,9 cm à 152,4 cm [4 pi à 5 pi]) pour chaque nouvelle installation ou réinstallation.

- Utilisez toujours les (2) raccords-unions à évasement neufs (1,3 cm [1/2 po] de NPT x 1,9 cm [3/4 po] ou 1,3 cm [1/2 po] de diam. int.) fournis avec la nouvelle conduite flexible pour appareil électroménager afin d'effectuer le raccordement de la cuisinière.

Étapes à suivre pour une installation normale :

1. Instructions d'installation du support anti-renversement

Avis de sécurité important

Afin de réduire les risques de renversement, la cuisinière doit être fixée au plancher de façon appropriée au moyen du support anti-renversement et des vis fournis avec la cuisinière. Ne pas installer le support anti-renversement peut faire en sorte que la cuisinière bascule si un poids excessif est placé sur la porte ouverte ou si un enfant grimpe sur l'appareil. Des blessures graves peuvent être causées par le renversement de liquides chauds ou par la cuisinière elle-même.

Si vous devez changer l'emplacement de la cuisinière, les supports anti-renversement doivent également être installés au nouvel endroit.

Des instructions sont fournies pour l'installation dans le bois ou dans le ciment, sur le plancher ou sur le mur. Lorsque vous faites l'installation sur le mur, assurez-vous que les vis sont bien enfoncées dans la cloison sèche et qu'elles sont fixées dans du bois ou du métal. Lorsque vous faites l'installation sur le plancher ou sur le mur, assurez-vous que les vis ne s'enfoncent pas dans des fils électriques ou de la tuyauterie.

A. Installation du support à l'aide du gabarit - (Le support peut être installé sur le côté gauche ou sur le côté droit de la cuisinière. Servez-vous de l'information fournie ci-dessous pour installer le support si le gabarit n'est pas disponible.) Faites une marque sur le plancher ou sur le mur à l'endroit où le côté gauche ou le côté droit de l'appareil se trouvera. Si l'arrière de la cuisinière repose contre le mur ou ne se situe pas à plus de 3,2 cm (1-1/4 po) de celui-ci lorsqu'elle est installée, vous pouvez utiliser soit la méthode de montage sur le plancher, soit la méthode de montage sur le mur. S'il y a une moulure et que celle-ci empêche d'appuyer complètement le support contre le mur, enlevez-la ou montez le support sur le plancher. Pour effectuer le montage sur le mur, installez le support en plaçant le bord arrière du gabarit contre le mur qui se trouve à l'arrière de la cuisinière et le bord latéral du gabarit sur la marque servant de repère pour l'emplacement du côté de la cuisinière. Placez le support sur le dessus du gabarit et faites des marques sur le mur pour indiquer à quel endroit seront insérées les vis. Si l'arrière de la cuisinière se situe à plus de 3,2 cm (1-1/4 po) du mur lorsqu'elle est installée, fixez le support au plancher. Pour effectuer le montage sur le plancher, installez le support en plaçant le bord arrière du gabarit à l'endroit où l'arrière de la cuisinière se trouvera. Faites des marques pour indiquer à quel endroit les vis seront enfoncées, tel que montré sur le gabarit.

B. Perçage d'avant-trous et fixation du support - Percez un avant-trou de 0,3 cm (1/8 po) à l'endroit où les vis seront insérées. Si le support doit être monté sur le mur, percez les avant-trous dans un angle descendant d'environ 20°. Si le support doit être monté sur un plancher en béton ou en céramique, percez des avant-trous de 0,5 cm (3/16 po) d'une profondeur de 4,5 cm (1-3/4 po). Les vis fournies peuvent être utilisées dans le bois ou dans le béton. Servez-vous d'un tournevis à douille de 5/16 po ou d'un tournevis à tête plate pour fixer le support en place.

FIXATION DU SUPPORT
(SUR LE PLANCHER OU SUR LE MUR)

FIXATION DU SUPPORT
(SUR LE PLANCHER SEULEMENT)

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

C. Mise à niveau et positionnement de la cuisinière - Mettez la cuisinière de niveau en ajustant les 4 pieds de mise à niveau à l'aide d'une clé. Remarque : Il est nécessaire de laisser un espace de dégagement d'au moins 0,3 cm (1/8 po) entre la partie inférieure de la cuisinière et le pied de mise à niveau pour disposer d'un espace suffisant pour le support. Servez-vous d'un niveau à bulle pour vérifier vos ajustements. Faites glisser la cuisinière pour la remettre en place. Enlevez le panneau inférieur de la cuisinière ou le tiroir de rangement et effectuez une vérification visuelle pour vous assurer que le pied de mise à niveau arrière est bien inséré dans le support anti-renversement. Dans le cas des modèles comportant un tiroir chauffant ou un tiroir-gril, agrippez le bord supérieur arrière de la cuisinière et, avec précaution, tentez de la pencher vers l'avant.

2. Assurez-vous d'une alimentation en gaz appropriée.

Cet appareil est préréglé en usine pour fonctionner au moyen d'une pression au collecteur de 10,2 cm (4 po). Un détendeur de gaz est raccordé au collecteur et DOIT être branché en série avec la conduite d'alimentation en gaz.

Durant l'installation de l'appareil, il est important de s'assurer que le débit d'air nécessaire à la combustion et à la ventilation ne soit pas obstrué.

Pour assurer le bon fonctionnement de la cuisinière, la pression d'admission maximale allant vers le détendeur ne doit pas dépasser 35,6 cm (14 po) par rapport à la colonne d'eau. La pression d'admission allant vers le détendeur doit être supérieure d'au moins 2,5 cm (1 po) à la pression au collecteur du détendeur. Exemples : Si le détendeur est réglé à une pression au collecteur de 10,2 cm (4 po) pour le gaz naturel, la pression d'admission doit être d'au moins 12,7 cm (5 po).

Veuillez procéder à la détection des fuites en suivant les instructions de l'étape 4g.

La conduite d'alimentation en gaz doit être d'un diamètre intérieur de 1,3 cm (1/2 po) ou de 1,9 cm (3/4 po).

3. Bouchez les ouvertures qui se trouvent dans le mur.

Après avoir installé la conduite d'alimentation en gaz, bouchez toutes les ouvertures qui se trouvent dans le mur situé derrière la cuisinière ainsi que ceux se trouvant dans la partie du plancher située sous la cuisinière.

1. Raccordez la cuisinière à la conduite d'alimentation en gaz. REMARQUE : Pour éviter les fuites, utilisez de la pâte à joint pour tuyau sur tous les raccords de tuyau de type mâle (vers l'extérieur).

Fig. 4b

Fig. 4c

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

Fig. 4f

!ATTENTION N'OUVREZ PAS le détendeur lorsque vous effectuez le serrage des raccords.

a) Installez un robinet d'arrêt manuel externe sur la conduite d'alimentation en gaz dans un endroit accessible situé à l'extérieur de la cuisinière. Assurez-vous de connaître l'endroit où se trouve le robinet d'arrêt ainsi que la façon d'arrêter l'alimentation en gaz de la cuisinière.
b) Installez un raccord-union à évasement de 1,3 cm (1/2 po) sur le détendeur EN NE DÉPASSANT PAS un serrage au couple de 15 pi/lb.

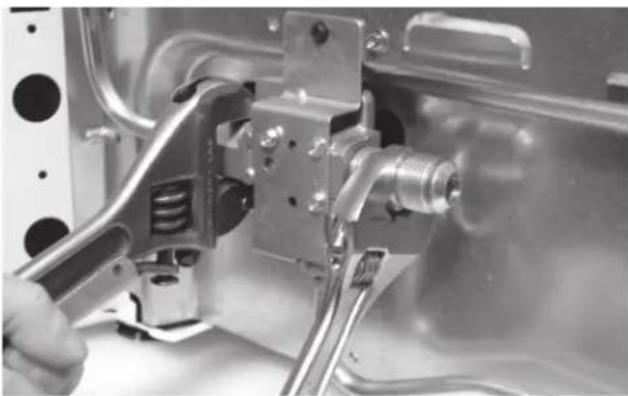

REMARQUE : Assurez-vous de stabiliser le côté gauche du détendeur au moyen d'une clé à molette avant d'effectuer le serrage des autres raccords qui lui sont rattachés (reportez-vous à la fig. 4d).

c) Serrez le raccord d'alimentation en gaz ou la conduite de l'appareil en le branchant au raccord-union à évasement qui se trouve du côté droit du détendeur EN NE DÉPASSANT PAS un serrage au couple de 15 pi/lb. Assurez-vous de stabiliser le raccord-union à évasement au moyen d'une clé à molette avant d'effectuer le serrage des raccords de l'alimentation en gaz ou de la conduite de l'appareil (reportez-vous à la fig. 4e).
d) Branchez le raccord-union à évasement au robinet d'arrêt manuel externe.
e) Fixez la conduite de l'appareil au raccord-union à évasement au moyen du robinet d'arrêt.

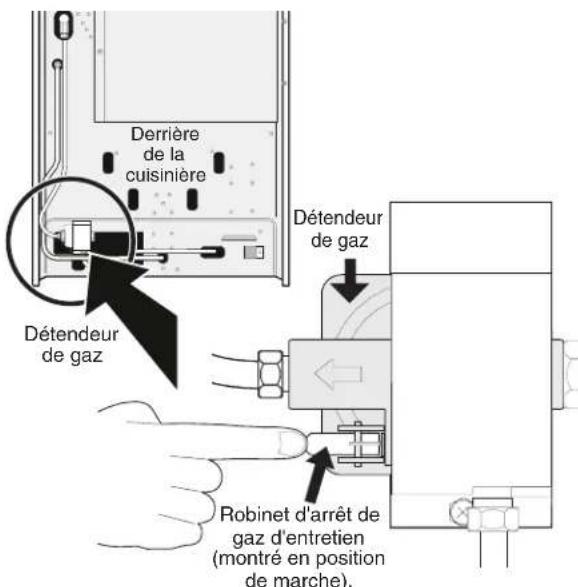

f) Assurez-vous que le robinet d'arrêt d'entretien qui se trouve sur le détendeur est à la position « ON » (marche) (reportez-vous à la fig. 4f).
g) Vérifiez s'il y a des fuites. Ouvrez l'alimentation en gaz de la cuisinière et servez-vous d'un détecteur de fuite de liquide au niveau de tous les joints et de toutes les conduites pour vérifier s'il y a des fuites dans le système.

! AVERTISSEMENT N'utilisez pas de flamme pour détecter les fuites de gaz.

Vérification de la pression de gaz au collecteur

Débranchez la cuisinière et son robinet d'arrêt de la canalisation de gaz si la vérification de la pression de l'alimentation en gaz indique une pression qui dépasse 35,6 cm (14 po) à la colonne d'eau, soit environ 3,54 kPa (1/2 lb/po²).

L'appareil doit être isolé de la canalisation de gaz en fermant son robinet d'arrêt manuel si la vérification de la pression de la canalisation de gaz indique une pression égale ou inférieure à 35,6 cm (14 po) à la colonne d'eau, soit environ 3,54 kPa (1/2 lb/po²).

S'il s'avère nécessaire de vérifier la pression de gaz au collecteur, branchez un manomètre (hydromètre) ou un autre appareil de vérification de pression au gicleur du brûleur de surface arrière droit. Tenez un tuyau en caoutchouc d'environ 0,6 cm (1/4 po) de diamètre intérieur relié à l'appareil de vérification, bien serré contre le gicleur. Ouvrez la soupape du brûleur.

Pour obtenir une vérification précise de la pression, faites fonctionner au moins deux (2) autres brûleurs de surface pendant la vérification. Assurez-vous que la pression d'alimentation en gaz (pression d'admission) est supérieure d'au moins 2,5 cm (1 po) à la pression du collecteur. La pression de l'alimentation en gaz ne doit jamais être supérieure à 35,6 cm (14 po) à la colonne d'eau. La pression au collecteur est de 10,2 cm (4 po) lorsque celle-ci est ajustée de façon appropriée pour le gaz naturel. (Pour le gaz propane/GPL, la pression au collecteur doit être de 25,4 cm [10 po].)

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

5. Lisez d'abord les détails suivants concernant les connexions électriques, puis branchez la cuisinière à une source d'alimentation électrique.

! AVERTISSEMENT Avant d'effectuer une réparation, débranchez l'alimentation électrique au niveau du disjoncteur, du fusible ou du cordon d'alimentation.

Exigences concernant l'électricité : Circuit de dérivation séparé mis à la terre et polarisé correctement protégé par un disjoncteur de 15 A ou un fusible temporisé. Reportez-vous à la plaque signalétique pour connaître la tension appropriée.

Précautions à prendre concernant l'utilisation d'une rallonge : En raison du danger potentiel que peuvent représenter les rallonges dans certaines situations, nous déconseillons fortement leur utilisation. Toutefois, si vous choisissez tout de même d'utiliser une rallonge, il est absolument nécessaire que celle-ci soit une rallonge pour électroménagers à trois broches avec mise à la terre homologuée UL et que le courant nominal de la rallonge soit équivalent ou supérieur au courant nominal du circuit de dérivation. Ce type de rallonge est disponible auprès du service après-vente de votre région.

!AVERTISSEMENT VEUILLEZ LIRE ATTENTIVEMENT CES

INSTRUCTIONS! Pour des raisons de sécurité, ce produit doit être correctement mis à la terre.

Méthode recommandée

Si la prise murale ne possède que deux alvéoles, il vous revient de la faire remplacer par une prise murale à trois alvéoles correctement mise à la terre.

NE COUPEZ JAMAIS, EN AUCUNE CIRCONSTANCE, LA TROISIÈME BROCHE (MISE À LA TERRE) DU CORDON D'ALIMENTATION.

Instructions de mise à la terre

Le cordon d'alimentation de cet appareil est muni d'une fiche à trois broches (mise à la terre) qui correspond aux prises murales à trois alvéoles qui réduisent les risques de chocs électriques causés par cet appareil. L'utilisateur devrait faire vérifier la prise murale et le circuit par un électricien qualifié pour s'assurer que la prise est mise à la terre et polarisée de façon appropriée.

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

6. Fonctionnement des brûleurs de surface

Après vous être assuré que la cuisinière et les raccords de la conduite d'alimentation ne présentent aucune fuite, branchez la cuisinière à l'alimentation en électricité et vérifiez le fonctionnement des allumeurs électriques.

Vérification des brûleurs de surface

Pour vérifier l'allumage, poussez et tournez le bouton de l'un des brûleurs de surface et mettez-le à la position « LITE » (allumage). S'il fonctionne normalement, chaque brûleur devrait s'allumer en l'espace de 4 secondes. Une fois que le brûleur s'est allumé, le bouton de commande devrait être retiré de la position « LITE » (allumage). Essayez chaque bouton séparément jusqu'à ce que tous les robinets des brûleurs aient été vérifiés.

7. Réglage du débit d'air

L'obturateur d'air (réglage) de chacun des 4 brûleurs de surface se trouve à l'extrémité ouverte du tube de venturi et repose sur la tête du robinet.

Si l'obturateur d'air doit être réglé, tournez-le pour permettre d'ajuster au besoin le débit d'air qui entre dans les tuyaux des brûleurs.

Si le débit d'air est réglé de façon appropriée, la flamme sera constante, relativement silencieuse et aura un cône d'un bleu vif d'environ 1,3 cm (1/2 po). (Habituellement, l'obturateur d'air doit être ajusté au centre.)

Si la flamme est de couleur jaune, agrandissez l'ouverture de l'obturateur d'air. Si la flamme est d'un bleu franc, mais qu'elle s'éloigne du brûleur, réduisez l'ouverture de l'obturateur d'air.

8. Réglages du brûleur du four

Après vous être assuré que la cuisinière et les raccords de la conduite d'alimentation ne présentent aucune fuite, branchez la cuisinière à l'alimentation en électricité et vérifiez le fonctionnement des allumeurs électriques.

Le brûleur du four est muni d'un système de commande électrique ainsi que d'un allumeur électrique.

Ces systèmes de commande ne nécessitent aucun réglage. Lorsque le four est prêt à fonctionner, le courant se rendra jusqu'à l'allumeur.

Celui-ci « brillera » un peu comme une ampoule. Lorsque l'allumeur a atteint une température suffisante pour permettre d'allumer le gaz, la soupape du four à commande électrique s'ouvrira et fera apparaître une flamme au niveau du brûleur du four. Il peut s'écouler de 30 à 60 secondes après la mise en marche du thermostat avant que la flamme apparaisse au niveau du brûleur du four. Lorsque le four aura atteint le réglage désiré, l'allumeur s'éteindra. La flamme du brûleur s'éteindra dans une période allant de 20 à 30 secondes après que l'allumeur se sera arrêté. Afin de maintenir la température du four, ce cycle continuera aussi longtemps que le cadran (ou l'afficheur) sera réglé pour fonctionner.

Après avoir retiré tous les matériaux d'emballage et la documentation se trouvant dans le four :

a) Réglez le four à BAKE (cuisson) à une température de 149 °C (300 °F). Reportez-vous au Guide de l'utilisateur pour obtenir des instructions.

b) Le brûleur du four devrait s'allumer en l'espace de 60 secondes. Vérifiez la qualité de la flamme, puis laissez le brûleur effectuer un cycle. Éteignez les commandes.
c) Le brûleur du gril devrait s'allumer en l'espace de 60 secondes. Vérifiez la qualité de la flamme. Éteignez les commandes.

9. Obturateur d'air du brûleur du four

La flamme du brûleur du four mesure environ 2,5 cm (1 po) (flamme intérieure distincte de couleur bleu franc).

Pour déterminer si la flamme du brûleur du four est correcte, enlevez la sole du four et le déflecteur, puis réglez le four à BAKE (cuisson) à une température de 149 °C (300 °F).

Pour enlever la sole du four, retirez les vis de retenue qui se situent à l'arrière de la sole du four. Tirez par l'arrière vers le haut, désengagez l'avant de la sole du four du cadre avant du four, puis enlevez la sole du four. Enlevez le déflecteur pour pouvoir examiner la flamme.

Si la flamme est de couleur jaune, agrandissez l'ouverture de l'obturateur d'air. Si la flamme est de couleur bleu franc, réduisez l'ouverture de l'obturateur d'air.

Pour ajuster la flamme, desserrez la vis de blocage, ajustez l'obturateur d'air, puis resserrez la vis de blocage. Remettez la sole du four en place.

10. Assurez-vous que le four est de niveau.

Mettez le four à niveau en plaçant un niveau à l'horizontale sur une grille du four. Vérifiez en diagonale de l'avant vers l'arrière, puis mettez la cuisinière à niveau soit en ajustant les pieds de mise à niveau, soit en plaçant des cales au besoin sous les coins de la cuisinière.

1. Après avoir terminé l'installation, assurez-vous que toutes les commandes sont à la position « OFF » (arrêt).

INSTRUCTIONS D'INSTALLATION POUR LES CUISINIÈRES À GAZ DE 76,2 cm (30 po)

(Pour les modèles venturi à gaz munis d'un allumage électrique)

Emplacement du numéro de modèle et du numéro de série

Lorsque vous commandez des pièces ou que vous désirez obtenir des renseignements à propos de votre cuisinière, assurez-vous de toujours inclure le numéro de série et le numéro de modèle ainsi que la lettre ou le numéro de lot, inscrits sur la plaque signalétique de votre cuisinière. La plaque signalétique donne également de l'information sur la capacité des brûleurs, le type de gaz à utiliser et la pression à laquelle la cuisinière a été ajustée à la sortie de l'usine.

Avant de faire appel au service après-vente

Vérifiez si les fusibles ou les disjoncteurs de votre maison destinés à votre cuisinière ne sont pas grillés ou déclenchés. Reportez-vous à la liste de vérification et aux instructions d'utilisation contenues dans le Guide de l'utilisateur. Cela pourrait vous faire économiser temps et argent. Cette liste décrit des situations courantes qui ne sont causées ni par un défaut de fabrication ni par un matériau défectueux.

Consultez la page de garantie de votre Guide de l'utilisateur pour connaître notre numéro sans frais et notre adresse. Veuillez nous appeler ou nous écrire si vous avez des questions à propos de votre cuisinière et/ou si vous désirez commander des pièces.

Nettoyage et entretien

Reportez-vous au Guide de l'utilisateur pour connaître les instructions d'utilisation et d'entretien.

Si le déplacement de la cuisinière est nécessaire pour effectuer du nettoyage et sa réparation, fermez l'alimentation au gaz. Débranchez l'alimentation en gaz et en électricité. Si l'alimentation en gaz ou en électricité est inaccessible, soulevez légèrement l'appareil par l'avant et tirez-le vers vous pour l'éloigner du mur. Tirez la cuisinière seulement sur la distance nécessaire pour permettre de débrancher l'alimentation en gaz et en électricité. Finissez de déplacer l'appareil pour effectuer l'entretien et le nettoyage. Réinstallez l'appareil en suivant l'ordre inverse tout en vous assurant de mettre le four à niveau et de vérifier si les raccords d'alimentation en gaz présentent des fuites. Reportez-vous aux instructions concernant le dispositif anti-renversement pour connaître les instructions permettant d'effectuer un ancrage approprié.
