Type de produit	Projecteur de sécurité avec détecteur de mouvement infrarouge
Marque	THEBEN
Modèle	LUNA 102-500 L
Categorie	Projecteur de sécurité
Alimentation	230 V~, 50 Hz
Puissance de la lampe	500 W (halogène)
Consommation propre	Environ 1 W (hors lampe)
Angle de détection	150° (circulaire)
Portée de détection maximale	12 mètres
Réglage crépusculaire (seuil de luminosité)	De 5 lux à l'infini
Temporisation	De 6 secondes à 12 minutes
Type de protection (IP)	IP55
Température ambiante admissible	-15 °C à +45 °C
Homologations	GS, CE
Raccordement	3 ou 5 fils
Couleurs disponibles	Blanc ou noir
Références de commande	102 0 863 (blanc), 102 0 864 (noir)
Fonctions principales	Détection de mouvement infrarouge passif, allumage automatique, temporisation réglable, seuil crépusculaire réglable
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher l'alimentation avant tout nettoyage.
Sécurité	Ne pas ouvrir le boîtier. Remplacer la lampe halogène uniquement par une de même type et puissance. Respecter les consignes d'installation.
Pièces détachées et réparabilité	Lampe halogène remplaçable. En cas de défaut, contacter le service après-vente THEBEN.
Poids estimé	1,5 kg (approximatif)
Dimensions approximatives	30 x 25 x 15 cm (sans emballage)

FOIRE AUX QUESTIONS - LUNA 102-500 L THEBEN

Comment régler la sensibilité du détecteur de mouvement ?

Utilisez le potentiomètre marqué LUX sur le projecteur. Tournez-le pour ajuster le seuil de luminosité : de 5 lux (obscurité) à l'infini (toujours allumé). Pour un réglage typique, positionnez-le sur le symbole soleil/lune.

Comment régler la durée d'éclairage après détection ?

Tournez le potentiomètre TIME pour régler la temporisation de 6 secondes à 12 minutes. Plus vous tournez dans le sens horaire, plus la durée est longue.

Quelle est la portée maximale de détection ?

La portée maximale est de 12 mètres. Vous pouvez ajuster la sensibilité avec le potentiomètre METER pour réduire la portée si nécessaire.

Puis-je utiliser ce projecteur en intérieur ?

Oui, le projecteur est conçu pour une installation intérieure et extérieure (IP55). Il est idéal pour le jardin, le garage, la cave, les magasins, etc.

Quel type d'ampoule dois-je utiliser ?

Utilisez exclusivement une lampe halogène de 500 W (modèle LUNA 102/500 L). Ne dépassez pas la puissance indiquée pour éviter tout risque de surchauffe.

Comment installer le projecteur ?

Le raccordement se fait en 3 ou 5 fils. Montez le projecteur à une hauteur de 2 à 4 mètres, orientez le détecteur vers la zone à surveiller. Respectez les distances minimales par rapport aux obstacles. Coupez l'alimentation avant l'installation.

Pourquoi le projecteur ne s'allume-t-il pas malgré un mouvement ?

Vérifiez que le seuil de luminosité (LUX) n'est pas réglé trop haut (jour). Assurez-vous que le détecteur n'est pas obstrué. Vérifiez l'alimentation et l'état de l'ampoule. Si le problème persiste, testez en plein jour avec LUX à l'infini.

Comment nettoyer le projecteur ?

Débranchez l'alimentation. Nettoyez le boîtier et le détecteur avec un chiffon doux et sec. N'utilisez pas de produit abrasif ou solvant. Évitez de toucher la lampe halogène avec les doigts.

Peut-on désactiver le détecteur pour un éclairage permanent ?

Réglez le potentiomètre LUX sur la position maximum (symbole soleil) pour que le projecteur reste allumé en continu, ou réglez la temporisation au maximum. Il n'y a pas de mode bypass dédié.

Quelle est la garantie de ce projecteur ?

La garantie légale est de 2 ans. Pour les conditions spécifiques, veuillez consulter la politique de garantie THEBEN ou contacter votre revendeur.

MODE D'EMPLOI LUNA 102-500 L THEBEN

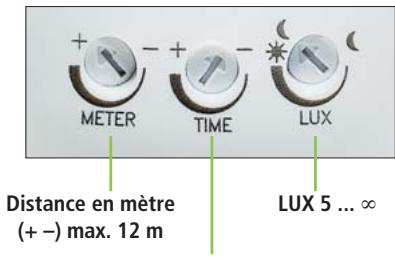

Réglage pour : LUNA 102/150L et 102/500L

METER TIME LUX Distance en mètre (+ -) max. 12 m LUX 5 ... ∞

Temporisation 6 s ... 12 min

LUNA 102/500 L, LUNA 102/150 L LUNA®

Appareils d'éclairage pour installation intérieure et extérieure. Détecteurs infrarouge passif associé à la détection de mouvements, la solution idéale pour automatiser la commande de l'éclairage pour le jardin, le garage, les magasins, la cave etc...

Fonctions :

• Projecteurs équipés de détecteurs de mouvements infrarouge
• Permet l'éclairage des devantures de magasins, l'accès à votre garage, illuminent votre jardin, détectent vos amis et repoussent vos ennemis...
• Disponible en 2 puissances 150 W et 500 W
  • Distance de détection réglable

Caractéristiques techniques communes :

Tension nominale : 230 V\~, 50 Hz

Charge :

LUNA 102/500 L : lampe halogène de 500 W

LUNA 102/150 L : lampe halogène de 150 W

Temporisation : réglable de 6 s à 12 min

Sensibilité : réglable de 5 lux à l'infini

Distance de détection : maxi 12 m

Angle de détection : circulaire de 150°

Consommation propre : env. 1 W

(à l'exclusion de la lampe halogène)

Température ambiante admissible : -15 °C... +45 °C

Type de protection : IP 55

Marques d'homologation : GS CE

Dimensions

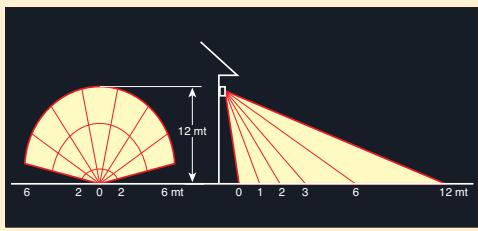

Zone de détection : LU 102/150L-LU 102/500L

12 mt 6 2 0 2 6 mt 0 1 2 3 6 12 mt

Type	Type de protection	Angle de détection	Portée	Alimentation	Raccordement	Réglage crepusculaire	Réglage de la temporisation	Couleur	Référence de commande
LUNA 102/150 L	IP 55	150°	12 m maxi	230 V/50 Hz	3/5 FILS	5 lux à l’infini	6 sec à 12 min	blanc noir	102 0 861102 0 862
LUNA 102/500 L	IP 55	150°	12 m maxi	230 V/50 Hz	3/5 FILS	5 lux à l’infini	6 sec à 12 min	blanc noir	102 0 863102 0 864
