Type de produit	Projecteur de sécurité à détecteur de mouvement infrarouge
Marque	THEBEN
Modèle	LUNA 102-150 L
Puissance	150 W (lampe halogène)
Alimentation	230 V~, 50 Hz
Consommation propre	Environ 1 W (hors lampe)
Angle de détection	150°
Portée de détection	12 m maximum
Temporisation réglable	6 secondes à 12 minutes
Seuil crépusculaire réglable	De 5 lux à l'infini
Type de protection	IP 55
Température ambiante admissible	-15 °C à +45 °C
Dimensions (estimées)	Environ 250 x 200 x 150 mm
Poids (estimé)	Environ 1,5 kg
Couleur disponible	Blanc ou noir
Référence de commande	102 0 861 (blanc) / 102 0 862 (noir)
Fonctions principales	Détection de mouvement infrarouge passive, éclairage automatique pour jardin, garage, cave, magasins
Installation	Intérieure et extérieure, raccordement 3 ou 5 fils
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de nettoyeur haute pression
Sécurité	Couper l'alimentation avant toute intervention ; installation par un électricien qualifié
Pièces détachées et réparabilité	Lampe halogène remplaçable (suivre les instructions de la notice)

FOIRE AUX QUESTIONS - LUNA 102-150 L THEBEN

Comment régler la temporisation du projecteur LUNA 102-150 L ?

La temporisation se règle à l'aide du potentiomètre situé sous le projecteur. Tournez-le pour ajuster la durée d'éclairage après détection, de 6 secondes à 12 minutes.

Comment ajuster le seuil de sensibilité à la lumière (crépusculaire) ?

Le seuil crépusculaire se règle avec un potentiomètre marqué 'LUX' ou 'Day/Night'. Tournez-le pour choisir le niveau de luminosité à partir duquel le détecteur s'active (de 5 lux à l'infini).

Que faire si le projecteur ne s'allume pas la nuit ?

Vérifiez d'abord que l'alimentation est bien présente (230 V). Contrôlez le réglage du seuil crépusculaire (position 'nuit' ou 5 lux). Assurez-vous que la lampe halogène n'est pas grillée. Si le problème persiste, consultez la notice ou contactez un électricien.

Quelle est la portée maximale de détection ?

La portée maximale est de 12 mètres, avec un angle de détection de 150°.

Puis-je utiliser ce projecteur en extérieur ?

Oui, le LUNA 102-150 L possède une protection IP55, ce qui le rend adapté à une utilisation en extérieur (protégé contre les poussières et les jets d'eau).

Comment remplacer la lampe halogène ?

Coupez l'alimentation électrique. Attendez que la lampe refroidisse. Ouvrez le capot du projecteur, retirez l'ancienne lampe et insérez une nouvelle lampe halogène de 150 W max. Refermez soigneusement.

Le projecteur s'allume en plein jour, comment corriger ?

Tournez le potentiomètre crépusculaire vers le symbole 'lune' ou la valeur 5 lux pour réduire la sensibilité à la lumière. Si le problème persiste, le réglage peut être trop bas ; augmentez-le progressivement.

Quelle est la consommation électrique du projecteur ?

Le projecteur consomme environ 1 W en veille (détecteur actif). Avec la lampe halogène allumée, la consommation totale est de 150 W.

Comment installer le LUNA 102-150 L ?

L'installation doit être réalisée par un électricien qualifié. Raccordez le projecteur au secteur 230 V avec un câble 3 ou 5 fils selon le schéma fourni. Fixez-le solidement sur un mur ou un support adapté.

Le détecteur ne réagit pas aux mouvements, que vérifier ?

Vérifiez que le seuil crépusculaire est réglé sur 'nuit' ou que l'obscurité est suffisante. Contrôlez que la zone de détection n'est pas obstruée. Assurez-vous que la temporisation n'est pas réglée sur un temps trop court. Si rien ne fonctionne, testez avec un autre appareil sur la même ligne.

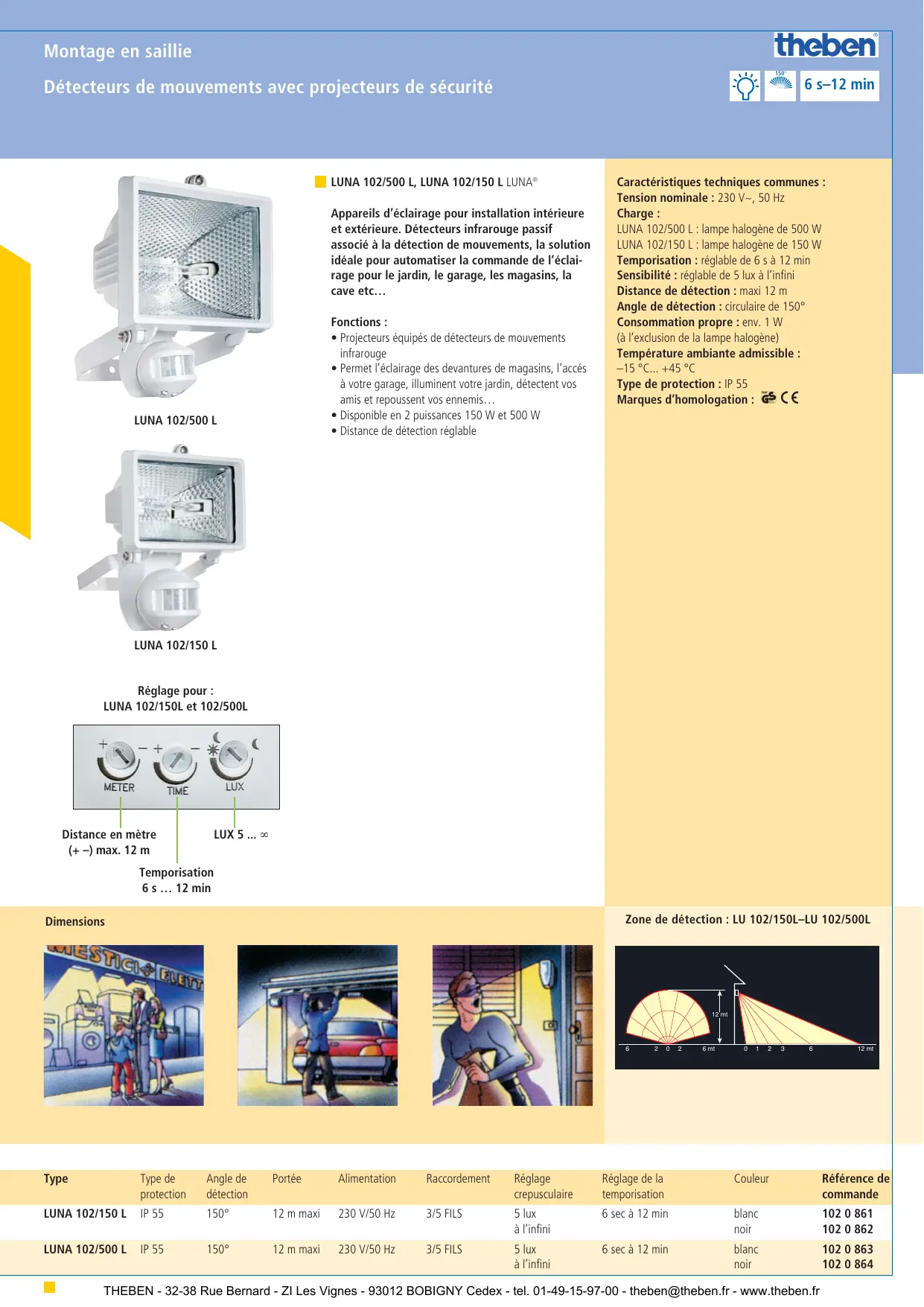

MODE D'EMPLOI LUNA 102-150 L THEBEN

Réglage pour : 102/150L et 102/500L Temporisation : 6 s... 12 min

Dimensions

LUNA 102/500 L, LUNA 102/150 l LUNA

Appareils d'éclairage pour installation intérieure et extérieure. Détecteurs infrarouge passif associé à la détection de mouvements, la solution idéale pour automatiser la commande de l'éclairage pour le jardin, le garage, les magasins, la cave etc...

Fonctions :

• Projecteurs équipés de détecteurs de mouvements infrarouge
• Permet l'éclairage des avantages de magasins, l'accès à votre garage, illumine votre jardin, détecte vos amis et repousse vos ennemis...
• Disponible en 2 puissances : 150 W et 500 W
• Distance de détention régulable

Caractéristiques techniques communes:

Tension nominale: 230V~, 50Hz

Charge :

LUNA 102/500 L : lampe halogène de 500 W

LUNA 102/150 L : lampe halogène de 150 W

Temporisation : réglable de 6 s à 12 min

Sensibilité : réglable de 5 lux à l'infini

Angle de détection : circulaire de

Consommation propre : env. 1 W

(à l'exclusion de la lampe halogène)

Température ambiante admissible :

-15°C...+45°C

Type de protection : IP 55

Marques d'homologation

Zone de détection: LU 102/150L-LU 102/500L

Type	Type de protection	Angle de détention	Portée	Alimentation	Raccordement	Réglage crepusculaire	Réglage de la temporisation	Couleur	Référence de commande
LUNA 102/150 L	IP 55	150°	12 m maxi	230 V/50 Hz	3/5 FILS	5 lux à l'infini	6 sec à 12 min	blanc noir	102 0 861102 0 862
LUNA 102/500 L	IP 55	150°	12 m maxi	230 V/50 Hz	3/5 FILS	5 lux à l'infini	6 sec à 12 min	blanc noir	102 0 863102 0 864
