LU 130 KNX - Contrôleur KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur KNX
Marque	THEBEN
Modèle	LU 130 KNX
Tension de service	Tension du bus KNX
Plage de mesure	1 à 20 000 lux
Consommation propre	< 10 mA
Température ambiante autorisée	-5°C à +45°C
Type de protection	IP20 selon EN 60529
Longueur max des conducteurs de sonde	Environ 100 m
Section des conducteurs de sonde	2 × 0,75 mm²
Dimensions (L × H × P)	45 × 35 × 60 mm (2 modules)
Poids	Environ 100 g
Fonctions principales	Sonde de luminosité avec 4 scénarios, interrupteur crépusculaire avec 3 seuils, objets de commutation et de protection solaire, scénario Holiday
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation et maintenance par un professionnel qualifié uniquement. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Le capteur de lumière externe est une pièce détachée (réf. 907 0 247). Pour toute réparation, contacter le service après-vente THEBEN.
Informations générales	Réglage indépendant par logiciel (ETS) des seuils, niveaux de variation et temporisations. Capot rabattable et plombable.

FOIRE AUX QUESTIONS - LU 130 KNX THEBEN

Comment installer le capteur de lumière externe ?

Le capteur de lumière externe se raccorde à l'appareil via un câble à deux conducteurs de section 2 × 0,75 mm². La longueur maximale du câble est d'environ 100 mètres. Le capteur doit être installé à l'extérieur, en un endroit représentatif de la luminosité ambiante.

Quelle est la plage de mesure du LU 130 KNX ?

La plage de mesure est de 1 à 20 000 lux, réglable par logiciel en deux sous-plages : 1 à 100 lux ou 100 à 20 000 lux.

Peut-on régler les seuils de commutation ?

Oui, les seuils sont réglables individuellement par logiciel (ETS) entre 1 et 20 000 lux. Chacun des 3 seuils peut être configuré avec hystérésis, temporisation et comportement de dépassement.

Comment configurer le scénario Holiday ?

Le scénario Holiday permet de simuler une présence. Il s'active via un objet de communication dédié et applique des états prédéfinis aux objets de commutation et de protection solaire en fonction de la luminosité.

L'appareil est-il compatible avec ETS5 ?

Oui, le LU 130 KNX est configurable avec ETS5 (ou version ultérieure). Le fichier de produit (VD4) est disponible sur le site de THEBEN.

Que faire si l'appareil ne répond plus ?

Vérifiez d'abord la connexion au bus KNX. Réinitialisez l'appareil en coupant puis rétablissant la tension du bus (via le disjoncteur KNX). Si le problème persiste, contactez le support technique.

Quelle est la consommation électrique du LU 130 KNX ?

La consommation propre est inférieure à 10 mA, prélevée directement sur le bus KNX. Aucune alimentation externe n'est nécessaire.

Peut-on utiliser plusieurs capteurs de lumière avec un seul LU 130 ?

Non, l'appareil est prévu pour un seul capteur de lumière externe (inclus). Pour surveiller plusieurs zones, il faut utiliser plusieurs appareils LU 130 KNX.

Comment nettoyer le boîtier de l'appareil ?

Utilisez un chiffon sec et doux pour dépoussiérer le boîtier. Évitez l'eau, les solvants ou les produits abrasifs qui pourraient endommager l'électronique.

Quelles sont les dimensions exactes et le type de montage ?

Les dimensions sont de 45 mm de largeur, 35 mm de hauteur et 60 mm de profondeur (2 modules). Le montage se fait sur rail DIN en tableau électrique.

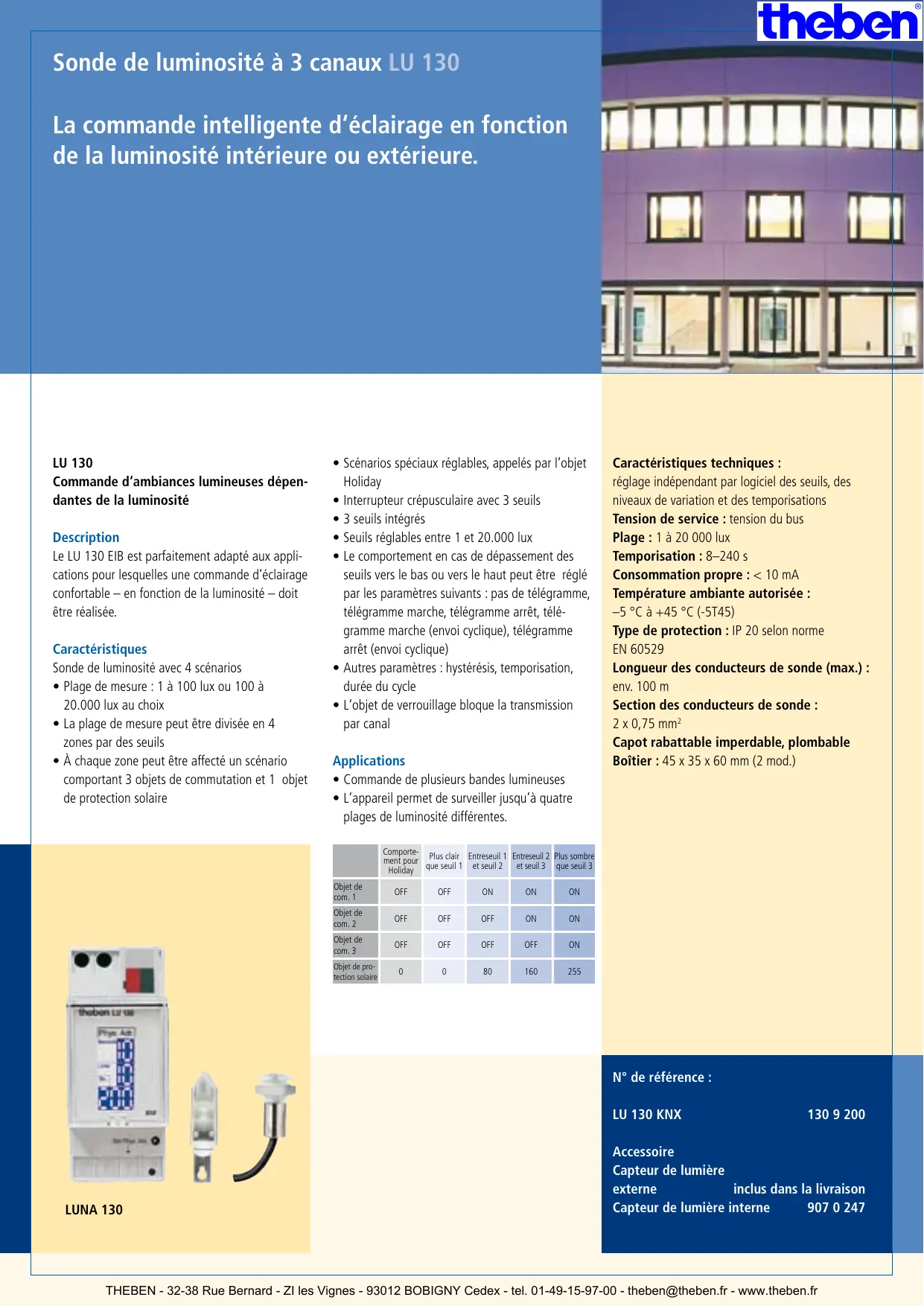

MODE D'EMPLOI LU 130 KNX THEBEN

Description

Le LU 130 EIB est parfaitement adapté aux applications pour lesquelles une commande d'éclairage confortable - en fonction de la luminosité - doit être réalisée.

Sonde de luminosité avec 4 scénarios

• Plage de mesure : 1 à 100 lux ou 100 à 20.000 lux au besoin
• La plage de mesure peut être divisée en 4 zones par des seuils
• À chaque zone peut être affecté un scénario compensant 3 objets de commutation et 1 objet de protection solaire
• Scénarios spéciaux régables, appelés par l'objet Holiday
• Interrupteur crépusculaire avec 3 seuils
• 3 seuils intégrés Seuilsreglablesentre1et20.000lux
• Le comportement en cas de dépassement des seuils vers le bas ou vers le haut peut être réglé par les paramètres suivants : pas de télégramme, télégramme marche, télégramme arrêt, télégramme marche (envoi cyclique), télégramme arrêt (envoi cyclique)
• Autres paramètres : hystérésis, temporisation, durée du cycle
• L'objet de verrouillage bloque la transmission par canal

Applications

Commande de plusieurs bandes lumineuses - L'appareil permet de surveiller jusqu'à quatre plages de luminosité différentes.

Caracteristiques techniques

réglage indépendant par logiciel des seuils, des niveaux de variation et des temporisations

Tension de service : tension du bus

Plage:1à20000lux

Consommation propre : < 10mA

Température ambience autorisée :

-5°C à +45°C (-5T45)

Type de protection : IP 20 selon norme EN 60529

Longueur des conducteurs de sonde (max.) : env. 100m

Section des conducteurs de sonde :

2 × 0.75 ~mm^2

Capot rabattable imperdable, plombable

Boitier: 45 × 35 × 60 mm (2 mod.)

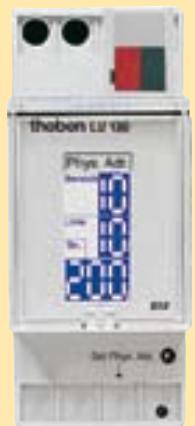

LUNA 130

	Comportement pourHoliday	Plus clairque seul 1	Entreseuil 1et seul 2	Entreseuil 2et seul 3	Plus sombreque seul 3
Objet decom. 1	OFF	OFF	ON	ON	ON
Objet decom. 2	OFF	OFF	OFF	ON	ON
Objet decom. 3	OFF	OFF	OFF	OFF	ON
Objet de protection solaire	0	0	80	160	255

LU 130 KNX 1309200

Accessoire

Capteur de lumière

external

inclus dans la livraison

Capteur de lumière interne

907 0 247
