Type de produit	Autoradio numérique
Marque	Sony
Modèle	DSX-A202UI
Dimensions (L x H x P)	178 x 50 x 155 mm
Poids	0.8 kg
Alimentation	12 V DC (batterie de voiture)
Puissance de sortie max	4 x 50 W
Puissance de sortie RMS	4 x 20 W
Récepteur radio	AM/FM, RDS
Entrées	USB (avant), AUX (mini-jack 3.5 mm)
Bluetooth	Oui, pour appels mains-libres et streaming audio
Formats audio compatibles	MP3, WMA, FLAC via USB
Égaliseur	7 bandes préréglées + personnalisable
Fonctions supplémentaires	Loudness, Réglages des aigus/graves, Entrée pour commandes au volant
Affichage	Écran LCD monochrome avec rétroéclairage
Nettoyage	Chiffon doux et sec ; éviter les produits chimiques
Sécurité	Débrancher la batterie avant l'installation ; utiliser des fusibles adaptés
Pièces détachées	Disponibles auprès du service après-vente Sony
Réparabilité	Indice de réparabilité : 4.5/10 (estimation)
Garantie	2 ans (selon législation en vigueur)
Contenu de l'emballage	Autoradio, micro pour Bluetooth, câble d'alimentation, support de montage, vis, manuel

FOIRE AUX QUESTIONS - DSX-A202UI SONY

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis sur l'autoradio appuyez sur le bouton SOURCE jusqu'à afficher BT. Sélectionnez Pairing et choisissez DSX-A202UI dans la liste des appareils. Confirmez le code si demandé.

Comment régler l'heure ?

Appuyez sur le bouton MENU, tournez la molette pour sélectionner Clock, appuyez pour confirmer. Réglez l'heure et les minutes avec la molette, puis validez.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez les fusibles du véhicule et de l'autoradio. Assurez-vous que le câblage est correctement connecté (12V constant et 12V après contact). Si le problème persiste, consultez un installateur professionnel.

Comment réinitialiser l'autoradio ?

Appuyez sur le bouton RESET à l'aide d'un stylo ou d'un trombone. Tous les réglages reviendront aux valeurs par défaut, y compris les stations mémorisées.

Puis-je écouter de la musique depuis une clé USB ?

Oui, branchez une clé USB formatée en FAT32 contenant des fichiers MP3, WMA ou FLAC. L'autoradio lira automatiquement les pistes. Utilisez les boutons de navigation pour choisir les morceaux.

Comment améliorer la qualité sonore ?

Accédez au menu Sound depuis le bouton MENU. Vous pouvez ajuster les graves, aigus, balance et utiliser l'égaliseur préréglé (Rock, Pop, etc.) ou personnaliser les fréquences.

L'autoradio est-il compatible avec les commandes au volant ?

Oui, si votre véhicule est équipé, vous pouvez connecter le câble d'entrée pour commandes au volant (vendu séparément). Consultez le manuel pour le schéma de câblage.

Que faire si le son est coupé ou distordu ?

Vérifiez le volume et les réglages d'égalisation. Assurez-vous que les enceintes sont correctement connectées et que l'impédance est adaptée (4-8 ohms). Une distorsion peut provenir d'une puissance insuffisante de l'ampli.

Comment nettoyer l'autoradio ?

Utilisez un chiffon doux et sec pour essuyer la façade. N'utilisez jamais de nettoyants liquides ou abrasifs qui pourraient endommager l'écran ou les boutons.

Où trouver les pièces de rechange ?

Contactez le service après-vente Sony ou un revendeur agréé. Les pièces disponibles incluent le faisceau de câbles, le micro et le support de montage. Consultez le site Sony pour plus d'informations.

MODE D'EMPLOI DSX-A202UI SONY

Pour annuler la démonstration (DEMO), reportez-vous à la page 10.

Pour le raccordement/l'installation, reportez-vous à la page 18.

Pour votre sécurité, veuillez installer cet appareil dans le tableau de bord de la voiture en tenant compte du fait que l'arrière de l'appareil chauffe en cours d'utilisation.

Pour de plus amples détails, reportez-vous à la section « Raccordement/Installation » (page 18).

Fabriqué en Thaïlande

La plaque signalétique reprenant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.compliance.sony.de/

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l'Union Européenne

Fabricant : Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon

Pour toute question relative à la conformité des produits dans l'UE : Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935

Zaventem, Belgique

Elimination des piles et accumulateurs et des Equipements Electriques et Electroniques usagés (Applicable dans les pays de l'Union

Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur ou sur l'emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers.

Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont ajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié, vous vous assurez que le produit, la pile ou l'accumulateur incorporé sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation.

Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Avertissement au cas où le contact de votre voiture ne dispose pas d'une position ACC

Veillez à activer la fonction AUTO OFF (page 11). L'appareil s'éteint alors complètement et automatiquement à l'issue d'un délai défini une fois l'appareil mis hors tension, afin d'éviter que la batterie ne se décharge. Si vous n'activez pas la fonction AUTO OFF, appuyez sur la touche OFF et maintenez-la enfoncée jusqu'à ce que l'affichage disparaisse chaque fois que vous coupez le contact.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Table des matières

Emplacement des commandes ..... 4

Préparation

Retrait de la façade .... 5

Réglage de l'horloge....6

Raccordement d'un périphérique USB .....6

Connexion d'un autre appareil audio portatif .....6

Utilisation de la radio

Utilisation de la radio .....7

Utilisation du système RDS (Système de radiocommunication de données) .....7

Lecture

Lecture d'un périphérique USB .....9

Recherche et lecture de plages .....9

Réglages

Désactivation du mode DEMO .....10

Réglages de base .....10

Configuration générale (GENERAL) .....11

Configuration du son (SOUND) .....11

Configuration de l'affichage (DISPLAY) .....12

Informations complémentaires

Précautions 12

Entretien 13

Spécifications 13

Dépannage 15

Liste des pièces pour installation 18

Connexion 19

Installation 21

Emplacement des commandes

Appareil principal

1 Touche de déverrouillage de la façade 2 SRC (Source)

Permet de mettre l'appareil sous tension.

Permet aussi de changer de source.

OFF

Appuyez sur la touche et maintenez-la enfoncée pendant 1 seconde pour désactiver la source et afficher l'horloge.

Appuyez sur la touche et maintenez-la enfoncée pendant plus de 2 secondes pour mettre l'appareil hors tension et pour faire disparaître l'affichage.

3 Molette de réglage

Tournez cette commande pour régler le niveau du volume.

PUSH ENTER

Permet d'accéder à l'élément sélectionné.

MENU

Permet d'ouvrir le menu de configuration.

4 Fenêtre d'affichage

5 SEEK +/-

Permettent de régler des stations automatiquement. Appuyez sur la touche et maintenez-la enfoncée pour rechercher une station manuellement.

6 PTY (Type d'émission)

Permet de sélectionner PTY en RDS.

Q (Rechercher) (page 10)

Permet d'accéder au mode de recherche pendant la lecture.

7 MODE (page 7, 9)

→ (Retour)

Permet de revenir à l'affichage précédent.

8 Récepteur de la télécommande

9 Touches numériques (1 à 6)

Permettent de recevoir les stations radio mémorisées. Appuyez sur une touche et maintenez-la enfoncée pour mémoriser une station.

ALBUM ▼/▲

Permettent de sauter un album pour le périphérique audio. Appuyez sur la touche et maintenez-la enfoncée pour sauter des albums en continu.

⊂ (Répéter)

(Aléatoire)

PAUSE

10 MEGA BASS

Permet de renforcer les graves en synchronisation avec le niveau de volume. Appuyez pour modifier le réglage de MEGA BASS : [1], [2], [OFF].

11 Prise d'entrée AUX

12 DSPL (Affichage)

Appuyez pour changer les rubriques d'affichage.

- SCRL (Défilement)

Appuyez sur la touche et maintenez-la enfoncée pour faire défiler un élément d'affichage.

13 Port USB

Préparation

Retrait de la façade

Vous pouvez retirer la façade de cet appareil pour le protéger du vol.

1 Appuyez sur la touche OFF ① et maintenez-la enfoncée jusqu'à ce que l'appareil se mette hors tension, appuyez sur la touche de déverrouillage de la façade ②, puis tirez la façade vers vous pour la retirer.

Alarme d'avertissement

Si vous mettez la clé de contact en position OFF sans retirer la façade, l'alarme d'avertissement retentit pendant quelques secondes. L'alarme retentit uniquement lorsque l'amplificateur intégré est utilisé.

Installation de la façade

Réglage de l'horloge

1 Appuyez sur la touche MENU, tournez la molette de réglage pour sélectionner [SET GENERAL], puis appuyez dessus.

2 Tournez la molette de réglage pour sélectionner [SET CLOCK-ADJ], puis appuyez dessus.

L'indication des heures clignote.

3 Tournez la molette de réglage pour régler l'heure et les minutes.

Appuyez sur SEEK +/- pour déplacer l'indication numérique.

4 Une fois les minutes réglées, appuyez sur MENU.

La configuration est terminée et l'horloge démarre.

Pour afficher l'horloge, appuyez sur DSPL.

Raccordement d'un périphérique USB

1 Baissez le volume sur l'appareil.

2 Raccordez le périphérique USB à l'appareil.

Pour connecter un iPod/iPhone, utilisez le câble de raccordement USB pour iPod (non fourni).

Connexion d'un autre appareil audio portatif

1 Mettez l'appareil audio portatif hors tension.

2 Baissez le volume sur l'appareil.

3 Raccordez l'appareil audio portatif à la prise d'entrée AUX (mini-prise stéréo) de l'appareil à l'aide d'un cordon de raccordement (non fourni)*.

* Veillez à utiliser une fiche de type droit.

4 Appuyez sur SRC pour sélectionner [AUX].

Adaptation du niveau de volume du périphérique connecté aux autres sources

Démarrez la lecture sur l'appareil audio portatif à un niveau de volume modéré et réglez l'appareil sur votre volume d'écoute habituel.

Appuyez sur MENU, puis sélectionnez [SET SOUND]

→ [SET AUX VOL] (page 11).

Utilisation de la radio

Utilisation de la radio

Pour écouter la radio, appuyez sur SRC afin de sélectionner [TUNER].

Mémorisation automatique (BTM)

1 Appuyez sur la touche MODE pour changer de bande (FM1, FM2, FM3, MW (PO) ou LW (GO)). 2 Appuyez sur la touche MENU, tournez la molette de réglage pour sélectionner [SET GENERAL], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [SET BTM], puis appuyez dessus. L'appareil mémorise les stations sur les touches numériques dans l'ordre des fréquences.

Syntonisation

1 Appuyez sur la touche MODE pour changer de bande (FM1, FM2, FM3, MW (PO) ou LW (GO)). 2 Procédez à la syntonisation.

Pour effectuer la syntonisation manuelle Appuyez sur la touche SEEK +/- et maintenez-la enfoncée pour localiser la fréquence approximativement, puis appuyez plusieurs fois sur la touche SEEK +/- pour régler la fréquence souhaitée avec précision.

Pour effectuer la syntonisation automatique Appuyez sur SEEK +/-. Le balayage s'interrompt lorsque l'appareil capte une station.

Mémorisation manuelle

1 Lorsque vous recevez la station que vous souhaitez mémoriser, appuyez sur une touche numérique (1 à 6) et maintenez-la enfoncée jusqu'à ce que [MEM] apparaisse.

Réception des stations mémorisées

1 Sélectionnez la bande, puis appuyez sur une touche numérique (1 à 6).

Utilisation du système RDS (Système de radiocommunication de données)

Réglage des fonctions AF (Fréquences alternatives) et TA (Messages de radioguidage)

AF règle en permanence la station sur le signal le plus fort du réseau et TA propose les messages et les programmes de radioguidage (TP) disponibles.

1 Appuyez sur MENU, tournez la molette de réglage pour sélectionner [SET GENERAL], puis appuyez dessus. 2 Tournez la molette de réglage pour sélectionner [SET AF/TA], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] ou [SET AF/TA-OFF], puis appuyez dessus.

Mémorisation des stations RDS avec les réglages AF et TA

Vous pouvez présélectionner les stations RDS avec un réglage AF/TA. Réglez AF/TA, puis mémorisez la station à l'aide de la fonction BTM ou manuellement. Si vous effectuez une présélection manuelle, vous pouvez présélectionner aussi des stations non-RDS.

Réception de messages d'urgence

Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.

Réglage du niveau de volume pendant la diffusion d'un message de radioguidage

Le niveau sera enregistré dans la mémoire pour les messages de radioguidage suivants, indépendamment du niveau de volume normal.

Écoute continue d'une émission régionale (REGIONAL)

Lorsque les fonctions AF et REGIONAL sont activées, vous ne basculez pas sur une autre station régionale ayant une fréquence plus puissante. Si vous quittez la zone de réception de cette émission régionale, réglez [SET REG-OFF] dans [SET GENERAL] en cours de réception FM (page 11). Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas associées à vos touches numériques. En cours de réception FM, appuyez sur une touche numérique (1 à 6) sur laquelle une station locale est mémorisée. Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale. Répétez cette procédure jusqu'à ce que vous captiez la station locale souhaitée.

Sélection de types d'émission (PTY)

1 En cours de réception FM, appuyez sur PTY. 2 Tournez la molette de réglage jusqu'à ce que le type d'émission souhaité apparaisse, puis appuyez dessus. L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.

Types d'émissions

NEWS (Nouvelles), AFFAIRS (Dossiers d'actualité), INFO (Informations), SPORT (Sports), EDUCATE (Education), DRAMA (Théâtre), CULTURE (Culture), SCIENCE (Science), VARIED (Divers), POP M (Musique pop), ROCK M (Musique rock), EASY M (Musique légère), LIGHT M (Musique classique légère), CLASSICS (Musique classique), OTHER M (Autres styles de musique), WEATHER (Météo), FINANCE (Finance), CHILDREN (Emissions pour les enfants), SOCIAL A (Affaires sociales), RELIGION (Religion), PHONE IN (Emissions ligne ouverte), TRAVEL (Voyage), LEISURE (Loisirs), JAZZ (Jazz), COUNTRY (Musique country), NATION M (Musique nationale), OLDIES (Musique d'autrefois), FOLK M (Musique folk), DOCUMENT (Documentaires)

Réglage de l'heure (CT)

Les données CT accompagnant la transmission RDS assurent le réglage de l'horloge.

1 Réglez [SET CT-ON] dans [SET GENERAL] (page 11).

Lecture

Lecture d'un périphérique USB

Dans ce mode d'emploi, « iPod » est utilisé comme terme générique pour désigner les fonctions iPod de l'iPod et l'iPhone, sauf mention contraire dans le texte ou les illustrations.

Pour plus de détails sur la compatibilité de votre iPod, consultez la section « A propos de l'iPod » (page 13) ou visitez le site d'assistance indiqué sur la couverture arrière.

Des périphériques USB MSC (Mass Storage Class) et MTP (Media Transfer Protocol) (tels qu'un lecteur Flash USB, un lecteur multimédia numérique ou un téléphone Android™) compatibles avec la norme USB peuvent être utilisés avec cet appareil. Selon le lecteur multimédia numérique ou le téléphone Android, il est obligatoire de choisir MTP comme mode de connexion USB.

Remarques

• Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.
• La lecture des fichiers suivants n'est pas prise en charge.

MP3/WMA/FLAC :

• fichiers contenant une protection des droits d'auteur — fichiers DRM (Gestion des droits numériques)
• fichiers audio multicanaux MP3/WMA : — fichiers comprimés sans perte

1 Raccordez un périphérique USB au port USB (page 6).

Si un périphérique est déjà connecté, lancez la lecture en appuyant sur SRC pour sélectionner [USB] ([IPD] apparaît sur l'affichage lorsque l'iPod est identifié).

2 Réglez le volume sur cet appareil.

Pour arrêter la lecture

Appuyez sur la touche OFF et maintenez-la enfoncée pendant 1 seconde.

Pour retirer le périphérique

Arrêtez la lecture, puis retirez le périphérique.

Avertissement concernant l'iPhone

Lorsque vous connectez un iPhone via USB, le volume d'appel du téléphone est contrôlé par l'iPhone, et non plus par l'appareil. En cours d'appel, n'augmentez pas le volume de l'appareil par inadvertance, car une fois l'appel terminé vous risqueriez d'être surpris par l'augmentation soudaine du niveau du son.

Utilisation directe d'un iPod (Commande passager)

1 Pendant la lecture, appuyez sur la touche MODE et maintenez-la enfoncée jusqu'à ce que [MODE IPOD] apparaisse. L'utilisation de l'iPod devient possible. Notez que le volume peut être réglé uniquement avec l'appareil.

Pour quitter la commande passager

Appuyez sur la touche MODE et maintenez-la enfoncée jusqu'à ce que [MODE AUDIO] apparaisse.

Recherche et lecture de plages

Lecture répétée et aléatoire

1. En cours de lecture, appuyez plusieurs fois sur (Répéter) ou (Aléatoire) pour sélectionner le mode de lecture souhaité.

Le démarrage de la lecture dans le mode sélectionné peut prendre un certain temps.

Les modes de lecture disponibles diffèrent selon la source audio sélectionnée.

Recherche d'une plage par son nom (Quick-BrowZer™)

1. Pendant la lecture USB, appuyez sur Q (Rechercher)* pour afficher la liste des catégories de recherche.

Lorsque la liste des plages s'affiche, appuyez plusieurs fois sur (Retour) jusqu'à ce que la catégorie de recherche souhaitée apparaisse.

* Pendant la lecture USB, appuyez sur Q (Rechercher) pendant plus de 2 secondes pour revenir directement au début de la liste de catégories.

2. Tournez la molette de réglage pour sélectionner la catégorie de recherche de votre choix, puis appuyez pour valider.

3. Répétez l'étape 2 pour chercher la plage souhaitée.

Pour quitter le mode Quick-BrowZer, appuyez sur (Rechercher).

Recherche d'éléments par saut (Mode Saut)

1. Appuyez sur (Rechercher). 2. Appuyez sur SEEK +. 3. Tournez la molette de réglage pour sélectionner l'élément. L'appareil effectue des sauts dans la liste par pas de 10 % du nombre total d'éléments. 4. Appuyez sur ENTER pour revenir au mode Quick-BrowZer. L'élément sélectionné apparaît. 5. Tournez la molette de réglage pour sélectionner l'élément souhaité, puis appuyez dessus. La lecture commence.

Réglages

Désactivation du mode DEMO

Vous pouvez désactiver l'écran de démonstration qui s'affiche lorsque la source est désactivée et que l'horloge est affichée.

1 Appuyez sur la touche MENU, tournez la molette de réglage pour sélectionner [SET GENERAL], puis appuyez dessus. 2 Tournez la molette de réglage pour sélectionner [SET DEMO], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [SET DEMO-OFF], puis appuyez dessus. Le réglage est terminé. 4 Appuyez deux fois sur (Retour). L'affichage revient au mode de réception/lecture normal.

Réglages de base

Vous pouvez régler des paramètres dans les catégories de configuration suivantes : Configuration générale (GENERAL), configuration du son (SOUND), configuration de l'affichage (DISPLAY)

1 Appuyez sur la touche MENU. 2 Tournez la molette de réglage pour sélectionner la catégorie de configuration, puis appuyez dessus. Les paramètres qui peuvent être définis varient selon la source et les réglages. 3 Tournez la molette de réglage pour sélectionner les options, puis appuyez dessus.

Pour revenir à l'affichage précédent

Appuyez sur (Retour).

Configuration générale (GENERAL)

DEMO (démonstration)

Permet d'activer la démonstration : [ON], [OFF].

CLOCK-ADJ (réglage de l'horloge) (page 6)

CAUT ALM (alarme d'avertissement)

Permet d'activer la fonction d'alarme d'avertissement : [ON], [OFF] (page 5).

(Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)

BIP

Permet d'activer le bip sonore : [ON], [OFF].

ARRÊT AUTO

Permet d'éteindre l'appareil automatiquement après un laps de temps choisi lorsque l'appareil est mis hors tension : [NO], [30S] (30 secondes), [30M] (30 minutes), [60M] (60 minutes).

CT (heure)

Permet d'activer la fonction CT : [ON], [OFF].

AF/TA (autres fréquences/messages de radioguidage)

Sélectionnez le réglage des autres fréquences (AF) et des messages de radioguidage (TA) : [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF].

RÉGIONAL

Permet de restreindre la réception à une région spécifique : [ON], [OFF]. (Disponible uniquement pendant la réception FM.)

BTM (mémoire des meilleurs accords) (page 7)

(Disponible uniquement lorsque le syntoniseur est sélectionné.)

Configuration du son (SOUND)

Ce menu de configuration est disponible lorsque n'importe quelle source est sélectionnée.

EQ5 PRESET

Sélectionne une des 10 courbes de l'égaliseur ou désactive celui-ci :

[OFF], [R&B], [ROCK], [POP], [DANCE],

[HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL], [COUNTRY], [CUSTOM].

Il est possible de mémoriser le réglage de la courbe de l'égaliseur pour chaque source.

EQ5 SETTING

Permet de régler [CUSTOM] pour EQ5.

BASE

Sélectionne une courbe de l'égaliseur comme base d'une personnalisation plus poussée : [BAND1] (fréquences graves), [BAND2]

(fréquences moyennes-graves), [BAND3]

(fréquences moyennes), [BAND4] (fréquences moyennes-hautes), [BAND5] (hautes fréquences).

Le niveau de volume peut être réglé par incréments de 1 dB, de -10 dB à +10 dB.

BALANCE

Permet de régler la balance du son : [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Permet de régler le niveau relatif : [FRONT-15] - [CENTER] - [REAR-15].

AUX VOL (niveau de volume AUX)

Permet de régler le niveau de volume de chaque périphérique auxiliaire raccordé : [+18 dB] - [0 dB] - [-8 dB].

Ce réglage évite d'ajuster le niveau de volume entre les sources.

Configuration de l'affichage (DISPLAY)

DIMMER

Permet de modifier la luminosité de l'affichage : [ON], [OFF].

SND SYNC (synchronisation du son)

Active la synchronisation de l'éclairage avec le son : [ON], [OFF].

AUTO SCR (défilement automatique)

Permet de faire défiler automatiquement les rubriques longues : [ON], [OFF].

(Non disponible lorsque AUX ou le syntoniseur est sélectionné.)

Informations complémentaires

Précautions

• Si votre véhicule est resté garé en plein soleil, laissez l'appareil refroidir avant de l'utiliser.
• Ne laissez pas la façade ou des appareils audio à l'intérieur de la voiture, au risque de provoquer un dysfonctionnement en raison de la température élevée de celle-ci en plein soleil. • L'antenne électrique se déploie automatiquement.

Pour conserver un son de haute qualité, ne renversez pas de liquide sur l'appareil.

Ordre de lecture des fichiers audio

À propos de l'iPod

Vous pouvez raccorder cet appareil aux modèles d'iPod suivants. Mettez vos périphériques iPod à jour avec le logiciel le plus récent avant toute utilisation.

Modèles d'iPhone/iPod compatibles

Modèle compatible USB
iPhone 6 Plus O
iPhone 6 O
iPhone 5s O
iPhone 5c O
iPhone 5 O
iPhone 4s O
iPhone 4 O
iPhone 3GS O
iPod touch (5ème génération) O
iPod touch (4ème génération) O
iPod touch (3ème génération) O
iPod classic O
iPod nano (7ème génération) O
iPod nano (6ème génération) O
iPod nano (5ème génération) O

« Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été conçu pour être connecté spécifiquement à un iPod ou un iPhone, respectivement, et qu'il a été certifié par le développeur comme étant conforme aux normes de performances Apple. Apple n'est pas responsable du bon fonctionnement de cet appareil ni de sa conformité aux normes et réglementations de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances des transmissions sans fil.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony.

Entretien

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade sont souillés. Pour éviter cette situation, retirez la façade (page 5) et nettoyez les connecteurs à l'aide d'un coton-tige. N'exercez pas une pression trop forte, sinon les connecteurs peuvent être endommagés.

• Pour plus de sécurité, coupez le contact avant de nettoyer les connecteurs et retirez la clé de contact.
• Ne touchez jamais les connecteurs directement avec les doigts ou avec un objet métallique.

Spécifications

Radio

FM

Plage de syntonisation : 87,5 - 108,0 MHz

Borne d'antenne : connecteur d'antenne externe

Moyenne fréquence : FM CCIR : -1 956,5 à -487,3 kHz et +500,0 à +2 095,4 kHz

Sensibilité utile : 7 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 73 dB

Séparation : 50 dB à 1 kHz

Réponse en fréquence : 20 - 15 000 Hz

MW (PO)/LW (GO)

Plage de syntonisation : MW (PO) : 531 - 1 602 kHz, LW (GO) : 153 - 279 kHz

Borne d'antenne : connecteur d'antenne externe

Sensibilité : MW (PO) : 26 μV, LW (GO) : 50 μV

Lecteur USB

Interface : USB (haute vitesse)

Courant maximal : 1 A

Nombre maximal de plages reconnaissables :

— dossiers (albums) : 256

— fichiers (plages) par dossier : 256

Codec correspondant : MP3 (.mp3)

Débit binaire : 8 - 320 kbit/s (prend en charge VBR (débit binaire variable))

Fréquence d'échantillonnage : 16 - 48 kHz

WMA (.wma)

Débit binaire : 32 - 192 kbit/s (prend en charge VBR (débit binaire variable))

Fréquence d'échantillonnage :

Profondeur binaire : 16 bits, 24 bits

Fréquence d'échantillonnage :

44,1 kHz, 48 kHz

Amplificateur de puissance

Sortie : sorties haut-parleurs

Impédance des haut-parleurs : 4 – 8 ohms

Puissance de sortie maximale : 55 W × 4 (sous 4 ohms)

Généralités

Sorties :

Borne de sorties audio (arrière)

Borne de commande de l'antenne électrique/amplificateur de puissance (REM OUT)

Entrées :

Borne d'entrée de commande à distance Borne d'entrée de l'antenne

Prise d'entrée AUX (mini-prise stéréo)

Port USB

Alimentation requise : batterie de véhicule 12 V CC (masse négative)

Consommation nominale : 10 A

Dimensions :

environ 178 mm × 50 mm × 120 mm (l/h/p)

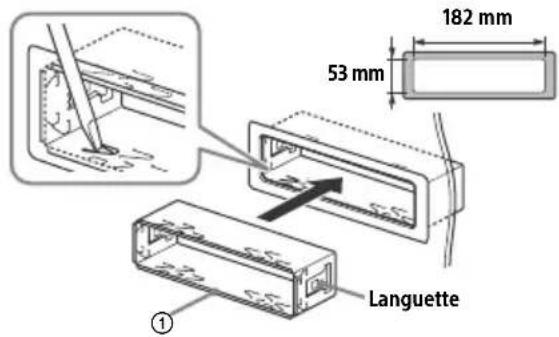

Dimensions du support :

environ 182 mm × 53 mm × 102 mm (l/h/p)

Poids : environ 0,7 kg

Contenu de l'emballage :

Composants destinés à l'installation et au raccordement (1 jeu)

Il est possible que votre revendeur ne dispose pas de certains accessoires décrits ci-dessus. Veuillez vous adresser à lui pour tout renseignement complémentaire.

La conception et les spécifications sont sujettes à modification sans préavis.

Copyrights

Windows Media est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques de Apple Inc., déposées aux États-Unis et dans d'autres pays/régions.

Licence de la technologie de codage audio MPEG Layer-3 et des brevets obtenue de Fraunhofer IIS et Thomson.

Android est une marque de Google Inc.

libFLAC

La redistribution et l'utilisation en formes source et binaire, avec ou sans modification, sont permises pourvu que les conditions suivantes soient respectées :

- Toute redistribution de code source doit être accompagnée de la mention du copyright correspondant, de la liste de conditions et de la clause de non-responsabilité ci-dessous.

- Les redistributions en forme binaire doivent reproduire l'avis de droits d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité ci-dessous dans la documentation et/ou tout autre matériel fourni avec la distribution.

- Ni le nom de Xiph.org Foundation, ni celui de ses contributeurs ne peut être utilisé pour soutenir ou promouvoir des produits dérivés de ce logiciel sans autorisation spécifique écrite préalable.

CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DU COPYRIGHT ET SES CONTRIBUTEURS « EN L'ÉTAT » SANS QUELQUE GARANTIE QUE CE SOIT, EXPRESSE OU IMPLICITE, INCLUANT MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE À UNE FIN PARTICULIÈRE. EN AUCUN CAS LA FONDATION OU SES CONTRIBUTEURS NE PEUVENT ÊTRE TENUS POUR RESPONSABLES D'UN QUELCONQUE DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, PARTICULIER, EXEMPLAIRE OU CONSÉCUTIF (Y COMPRIS, MAIS SANS S'Y LIMITER, L'ACQUISITION DE PRODUITS OU SERVICES DE SUBSTITUTION ; LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNÉFICES ; OU LES PERTES D'EXPLOITATION) QUELLES QU'EN SOIENT LES CAUSES ET QUEL QUE SOIT LE TYPE DE RESPONSABILITÉ, CONTRACTUELLE, SANS FAUTE OU FONDÉE SUR UN DÉLIT CIVIL (Y COMPRIS PAR NÉGLIGENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D'UNE MANIÈRE OU D'UNE AUTRE DE L'UTILISATION DE CE LOGICIEL, MÊME SI MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES.

Dépannage

La liste de contrôles suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôles ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Pour plus de détails sur l'utilisation du fusible et le retrait de l'appareil du tableau de bord, reportez-vous à la section « Raccordement/Installation » (page 18).

Si le problème n'est pas résolu, visitez le site d'assistance indiqué sur la couverture arrière.

Généralités

Absence de son ou son très faible.

→ La position de la commande d'équilibre avant-arrière [FADER] n'est pas réglée pour un système à 2 haut-parleurs.

→ Le volume de l'appareil et/ou du périphérique connecté est très faible.

— Augmentez le volume de l'appareil et du périphérique connecté.

Aucun bip n'est émis.

→ Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.

Le contenu de la mémoire a été effacé.

→ Le câble d'alimentation ou la batterie a été débranché ou n'est pas correctement raccordé.

Les stations mémorisées et l'heure sont effacées. Le fusible a sauté.

Émission de bruit lorsque la position de la clé de contact est modifiée.

→ Les câbles ne sont pas raccordés correctement au connecteur d'alimentation destiné aux accessoires du véhicule.

En cours de lecture ou de réception, le mode de démonstration démarre.

→ Si aucune opération n'est effectuée pendant 5 minutes avec [DEMO-ON] activé, le mode de démonstration démarre.

— Réglez [DEMO-OFF] (page 11).

L'affichage disparaît de la fenêtre d'affichage ou il ne s'affiche pas.

→ Le régulateur de luminosité est réglé sur [DIM-ON] (page 12).

→ L'affichage est désactivé si vous maintenez la touche OFF enfoncée.

- Maintenez la touche OFF de l'appareil enfoncée jusqu'à ce que l'affichage apparaisse.

→ Les connecteurs sont sales (page 13).

L'affichage/éclairage clignote.

→ L'alimentation est insuffisante.

- Vérifiez si la batterie du véhicule fournit suffisamment d'énergie à l'appareil. (L'alimentation requise est de 12 V CC.)

Les touches de commande sont inopérantes.

→ Le raccordement n'est pas correct.

— Appuyez sur DSPL et (Retour)/MODE pendant plus de 2 secondes pour réinitialiser l'appareil. Le contenu stocké en mémoire est effacé. Pour votre sécurité, ne réinitialisez pas l'appareil pendant que vous conduisez.

Réception radio

Impossible de capter des stations. Le son comporte des parasites.

→ Le raccordement n'est pas correct.

— Vérifiez le raccordement de l'antenne de voiture.

- Si l'antenne automatique ne se déploie pas, vérifiez le raccordement du câble de commande d'antenne électrique.

Impossible de capter une présélection.

→ Le signal capté est trop faible.

RDS

Une recherche (SEEK) commence après quelques secondes d'écoute.

→ La station ne diffuse pas de programmes de radioguidage (fonction TP désactivée) ou le signal capté est faible. — Désactivez TA (page 7).

Aucun message de radioguidage.

→ Activez TA (page 7).

→ La station n'émet pas de messages de radioguidage, malgré l'indication TP.

— Réglez la fréquence pour capter une autre station.

PTY affiche [----].

→ La station actuellement captée n'est pas une station RDS. → Les données RDS n'ont pas été reçues. → La station ne spécifie pas le type d'émission.

Le nom du service de l'émission clignote.

→ Il n'existe aucune fréquence alternative pour la station actuelle. - Appuyez sur SEEK +/- pendant que le nom du service de l'émission clignote. [PI SEEK] apparaît et l'appareil commence à chercher une autre fréquence avec les mêmes données PI (identification de programme).

Lecture de périphériques USB

Ce lecteur ne permet pas la lecture d'éléments via un concentrateur USB.

→ Cet appareil ne peut pas reconnaître les périphériques USB raccordés via un concentrateur USB.

La lecture sur un périphérique USB exige un délai de démarrage plus long.

→ Le périphérique USB contient des fichiers comportant une hiérarchie de dossiers complexe.

Le son est intermittent.

→ Il est possible que le son soit intermittent à un haut débit binaire. → Dans certains cas, il n'est pas possible de lire des fichiers protégés par DRM (Gestion des droits numériques).

Impossible de lire un fichier audio.

→ Un périphérique USB formaté avec des systèmes de fichiers autres que FAT16 ou FAT32 n'est pas pris en charge.* * Cet appareil prend en charge FAT16 et FAT32, mais certains périphériques USB ne prennent pas nécessairement en charge l'ensemble de ces FAT. Pour plus d'informations, reportez-vous au mode d'emploi de chaque périphérique USB ou contactez son fabricant.

Affichage des erreurs et messages

HUB NO SUPRT : les concentrateurs USB ne sont pas pris en charge.

IPD STOP : la lecture de l'iPod est terminée.

→ Faites fonctionner votre iPod/iPhone pour commencer la lecture.

NO AF : aucune fréquence alternative.

→ Appuyez sur SEEK +/- pendant que le nom du service de l'émission clignote. L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication [PI SEEK] apparaît).

NO TP : aucun programme de radioguidage.

→ L'appareil continue à rechercher les stations TP.

OVERLOAD : le périphérique USB est surchargé.

→ Débranchez le périphérique USB, puis appuyez sur SRC pour sélectionner une autre source. → Le périphérique USB est défectueux ou un périphérique non pris en charge est connecté.

READ : lecture des informations en cours.

→ Attendez que la lecture des informations soit terminée et la lecture commence automatiquement. Cela peut prendre un certain temps, en fonction de l'organisation des fichiers.

USB ERROR : impossible de lire le périphérique USB.

→ Connectez à nouveau le périphérique USB.

USB NO DEV : aucun périphérique USB n'est connecté ou reconnu.

→ Assurez-vous que le périphérique USB ou le câble USB est correctement raccordé.

USB NO MUSIC : il n'existe aucun fichier susceptible d'être lu.

→ Connectez un périphérique USB contenant des fichiers susceptibles d'être lus (page 14).

USB NO SUPRT : le périphérique USB n'est pas pris en charge.

Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.

• Acheminez tous les fils de masse jusqu'à un point de masse commun.
• Veillez à ce qu'aucun fil ne soit coincé sous une vis ou happé par des pièces mobiles (par exemple, une glissière de siège).
• Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter les courts-circuits.
• Raccordez le câble d'alimentation ④ à l'appareil et aux haut-parleurs avant de le brancher sur le connecteur d'alimentation auxiliaire.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant les extrémités libres des fils non raccordés.

Précautions

• Choisissez soigneusement l'emplacement d'installation afin que l'appareil n'entrave pas la conduite normale.
• Évitez d'installer l'appareil dans des endroits soumis à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées, notamment les rayons directs du soleil ou la proximité des conduites de chauffage.
• Utilisez exclusivement le matériel de fixation fourni afin de garantir une installation sûre.

Remarque sur le câble d'alimentation (jaune)

Lorsque vous raccordez cet appareil conjointement avec d'autres équipements stéréo, l'intensité du circuit du véhicule auquel l'appareil est raccordé doit être supérieure à la somme de l'intensité des fusibles de chaque composant.

Réglage de l'angle de fixation

Réglez l'angle de fixation afin qu'il soit inférieur à 45°.

Liste des pièces pour installation

①

②

③

④

• Cette liste des pièces ne comprend pas tout le contenu de l'emballage.
• Le support ① et le tour de protection ③ sont fixés à l'appareil en usine. Avant de monter l'appareil, utilisez les clés de déblocage ② pour retirer le support ① de l'appareil. Pour de plus amples détails, reportez-vous à la section « Retrait du tour de protection et du support » (page 21).
• Conservez les clés de déblocage ②, car vous en aurez besoin à l'avenir si vous décidez de retirer l'appareil de votre véhicule.

Connexion

*1 Non fourni *2 Impédance des haut-parleurs : 4 - 8 Ω × 4 *3 Cordon à broches RCA (non fourni)

*4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). *5 Selon le type de véhicule, utilisez un adaptateur (non fourni) si vous ne parvenez pas à brancher le connecteur d'antenne.

Raccordements

Si vous disposez d'une antenne électrique dépourvue de relais, vous risquez de l'endommager si vous raccordez cet appareil à l'aide du câble d'alimentation fourni ④.

① Vers le connecteur haut-parleurs du véhicule

1	Haut-parleurarrière (droit)	⊕	Violet
2		⊖	Rayé violet/noir
3	Haut-parleuravant (droit)	⊕	Gris
4		⊖	Rayé gris/noir
5	Haut-parleuravant (gauche)	⊕	Blanc
6 ⊖	Rayé gris/noir
7	Haut-parleurarrière (gauche)	⊕	Vert
8 ⊖	Rayé gris/noir

② Vers le connecteur d'alimentation du véhicule

12	alimentation permanente	Jaune
13	antenne électrique / amplificateur de puissance (REM OUT)	Rayé bleu/blanc
15	alimentation commutée Rouge
16	masse Noir

Connexion aisée d'un caisson de graves

Vous pouvez utiliser un caisson de graves sans amplificateur de puissance pour autant qu'il soit raccordé à un cordon de haut-parleur arrière.

Remarques

- La préparation des cordons de haut-parleurs arrière est requise.

- Utilisez un caisson de graves dont l'impédance est comprise entre 4 et 8 ohms et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.

Raccordement de protection de la mémoire

Lorsque le câble d'alimentation est raccordé, le circuit mémoire est toujours alimenté, même lorsque le contact est coupé.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, mettez l'appareil hors tension.
• Utilisez des haut-parleurs dont l'impédance est comprise entre 4 et 8 ohms et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.

Schéma de raccordement électrique

Vérifiez le connecteur d'alimentation auxiliaire de votre véhicule et faites correspondre correctement les raccordements selon le véhicule.

Connecteur d'alimentation auxiliaire

Raccordement ordinaire

12	alimentation permanente	Jaune
15	alimentation commutée Rouge

Quand les positions des câbles rouge et jaune sont inversées

12 alimentation commutée Jaune
15	alimentation permanente	Rouge

Quand le véhicule est dépourvu de position ACC

Après avoir fait correspondre correctement les raccordements et les câbles d'alimentation commutée, raccordez l'appareil à l'alimentation du véhicule. Si vous avez des questions et des problèmes de raccordement de cet appareil, qui ne sont pas abordés dans ce mode d'emploi, contactez votre concessionnaire automobile.

Installation

Retrait du tour de protection et du support

Avant d'installer l'appareil, retirez son tour de protection ③ et son support ①.

1. Pincez les deux bords du tour de protection ③, puis retirez-le.

2. Insérez les deux clés de déblocage ② jusqu'à ce qu'elles émettent un déclic, et enfoncez le support ①, puis dégagez l'appareil en le tirant vers le haut.

Montage de l'appareil dans le tableau de bord

Avant de procéder à l'installation, assurez-vous que les languettes des deux côtés du support ① sont inclinées de 2 mm vers l'intérieur.

1. Positionnez le support ① à l'intérieur du tableau de bord, puis pliez les griffes vers l'extérieur pour un ajustement serré.

2. Montez l'appareil sur le support ①, puis fixez le tour de protection ③.

• Si les languettes sont droites ou si elles sont inclinées vers l'extérieur, l'appareil ne peut pas être installé correctement et il risque d'être expulsé.
• Assurez-vous que les 4 languettes du tour de protection ③ sont bien insérées dans les fentes de l'appareil.

Retrait et fixation de la façade

Pour de plus amples détails, reportez-vous à la section « Retrait de la façade » (page 5).

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité, en ampères, correspond à la valeur indiquée sur le fusible usagé. Si le fusible saute, vérifiez le branchement de l'alimentation et remplacez-le. Si le nouveau fusible saute également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

AUX VOL (niveau de volume AUX)

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

http://www.compliance.sony.de/

Deutsch

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Site d'assistance

Merci d'enregistrer votre produit en ligne sur :
