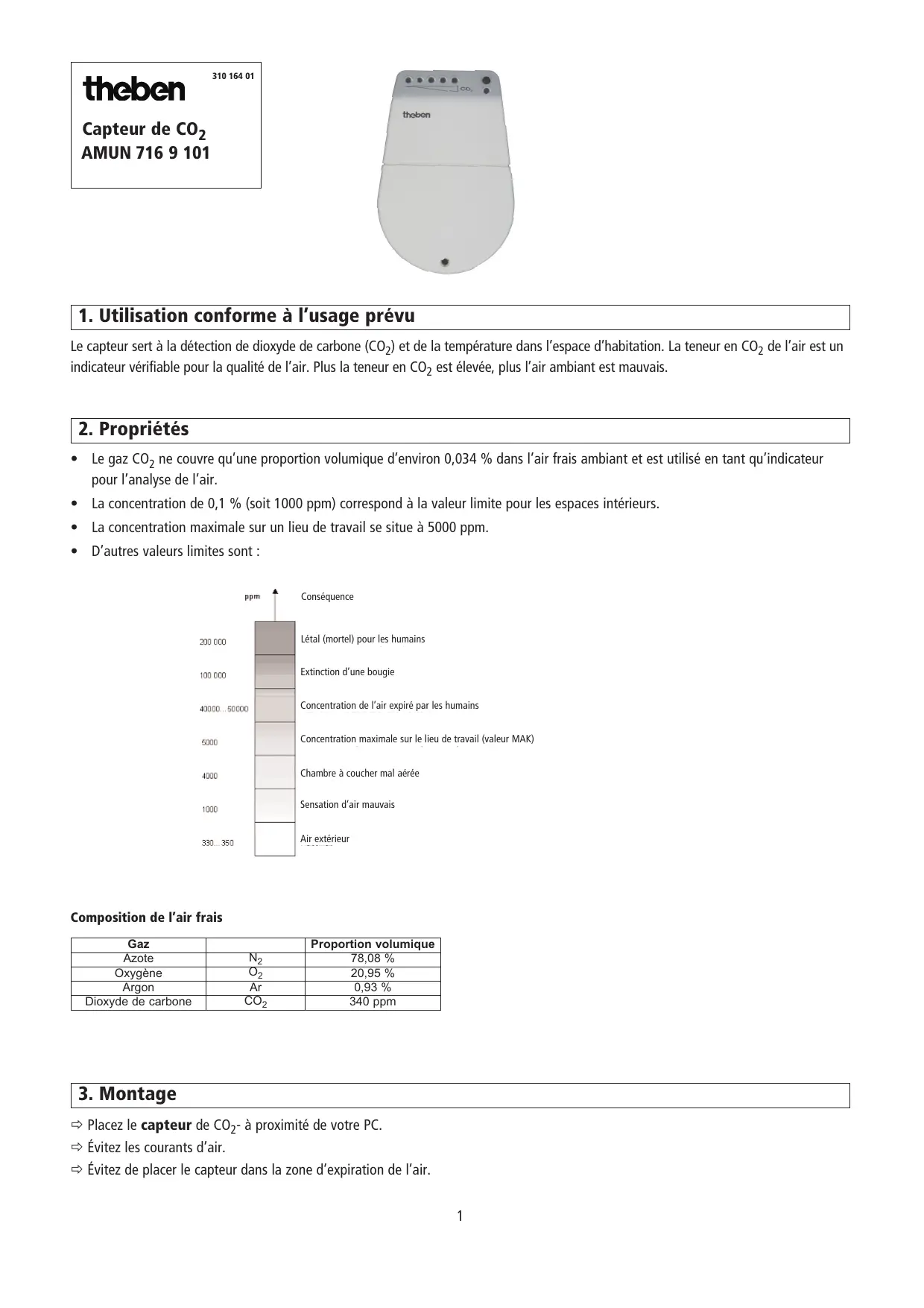

Le capteur sert à la détection de dioxyde de carbone (CO2) et de la température dans l’espace d’habitation. La teneur en CO2 de l’air est un indicateur vérifiable pour la qualité de l’air. Plus la teneur en CO2 est élevée, plus l’air ambiant est mauvais.

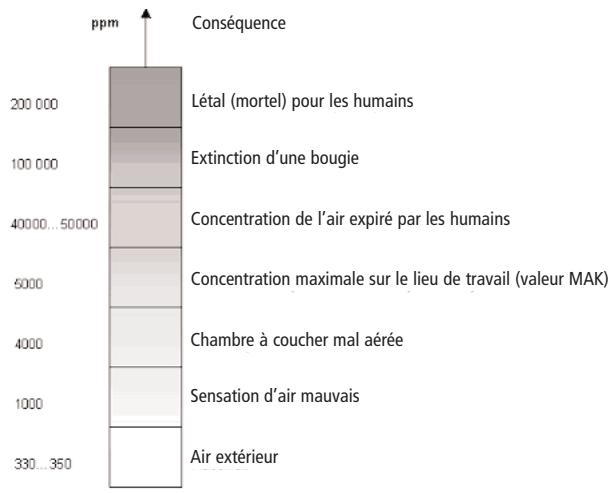

• Le gaz CO2 ne couvre qu’une proportion volumique d’environ 0,034 % dans l’air frais ambiant et est utilisé en tant qu’indicateur pour l’analyse de l’air. • La concentration de 0,1 % (soit 1000 ppm) correspond à la valeur limite pour les espaces intérieurs. • La concentration maximale sur un lieu de travail se situe à 5000 ppm. • D’autres valeurs limites sont : Conséquence
Concentration maximale sur le lieu de travail (valeur MAK) Chambre à coucher mal aérée Sensation d’air mauvais Air extérieur

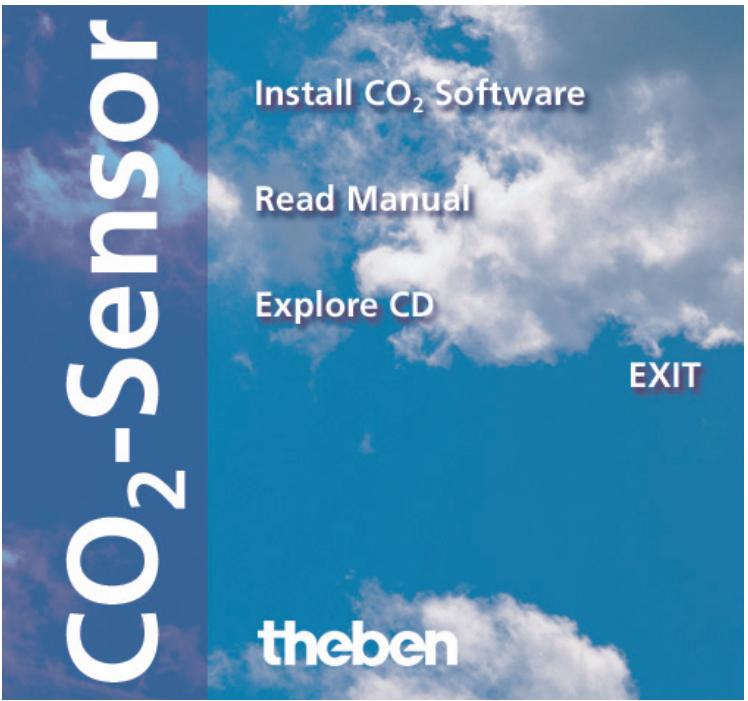

• Installer le programme CO2 Installez automatiquement le programme CO2pour représenter et enregistrer les valeurs de CO2. • Lire la notice d’utilisation La notice d’utilisation s’affiche. • Parcourir le CD Le contenu du CD s’affiche dans l’explorateur des fichiers.

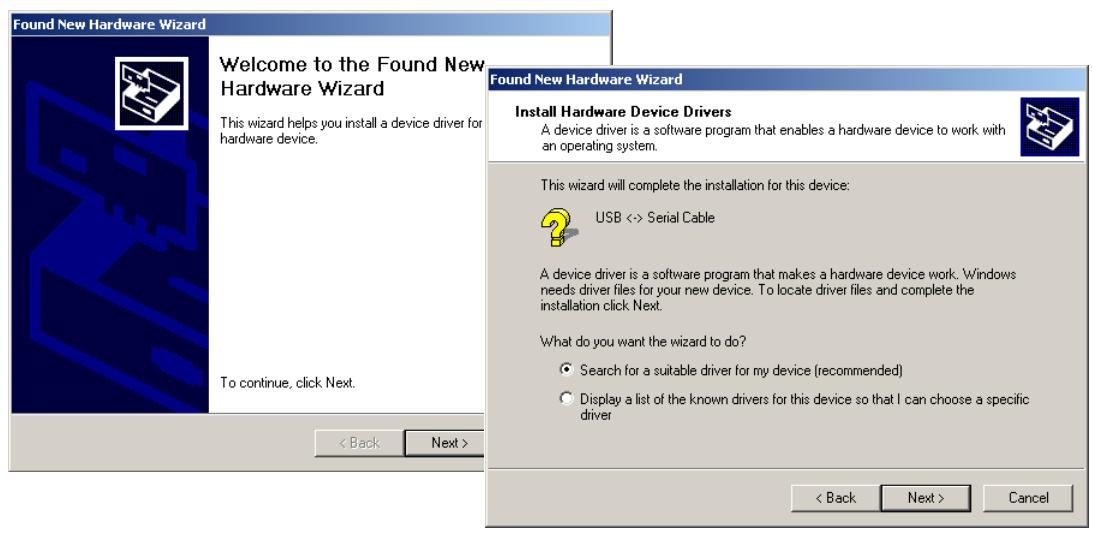

Branchez le câble USB sur le port USB de votre ordinateur de bureau ou de votre ordinateur portable. Exécutez les étapes suivantes. L’ordinateur répond comme suit :

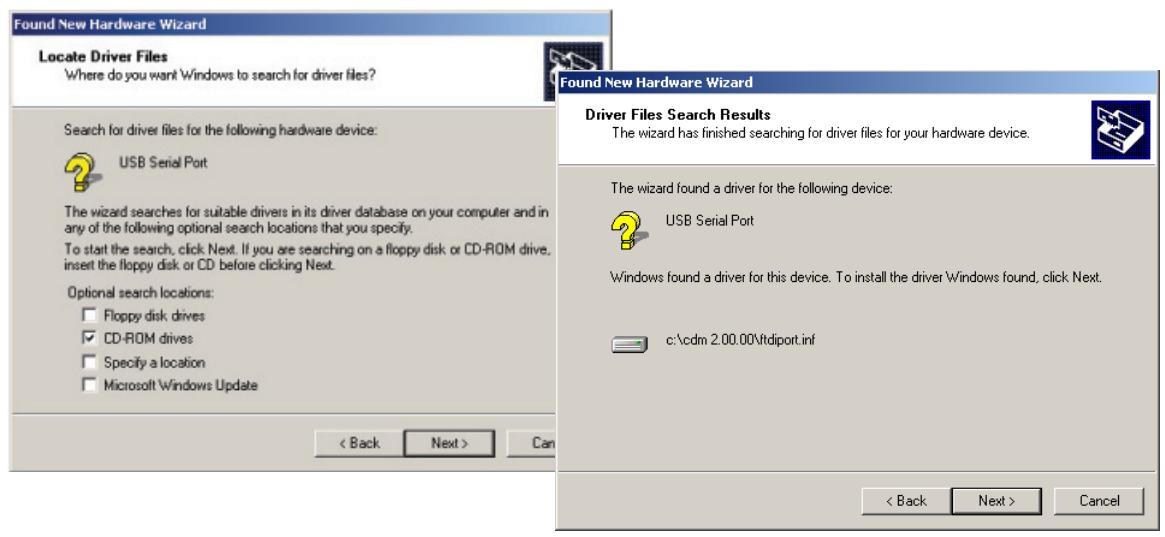

Choisissez le lecteur de CD-ROM en tant que source. Cliquez sur Suivant.

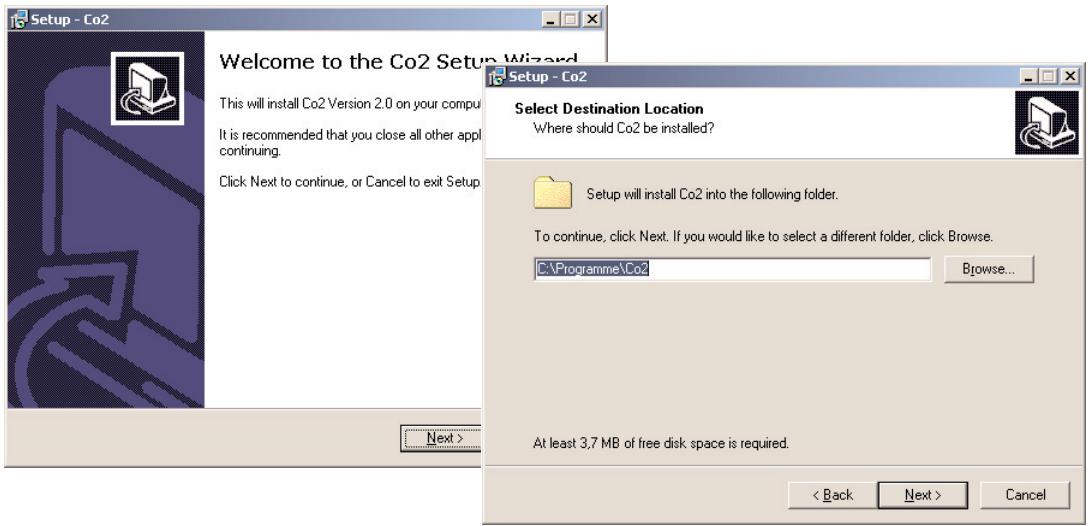

Pour installer le pilote, cliquez sur Suivant.

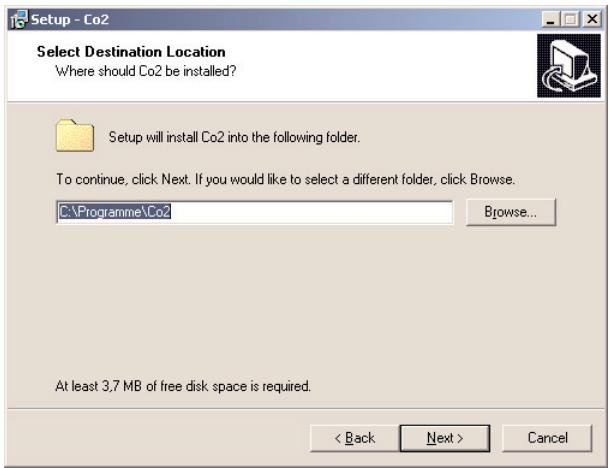

Cliquez sur Parcourir pour choisir un autre répertoire.

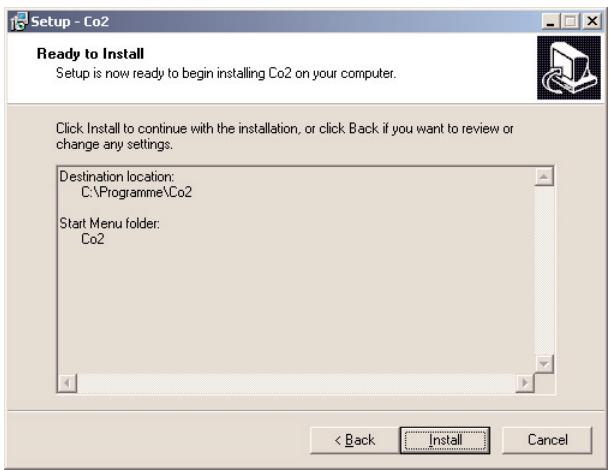

Cliquez sur Retour pour modifier une nouvelle fois les réglages. 4

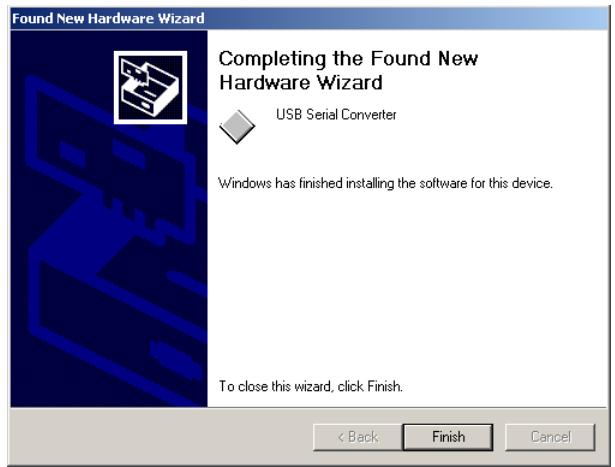

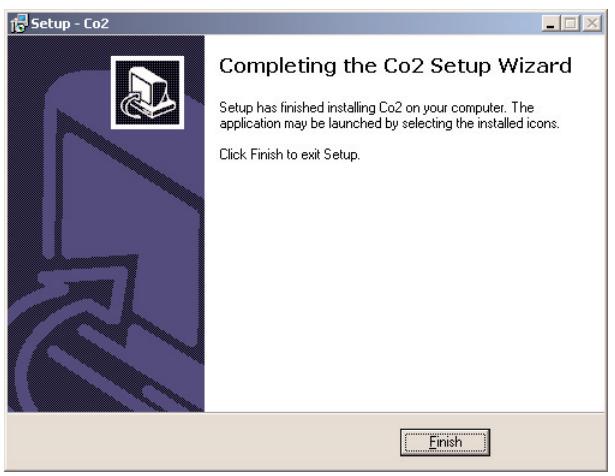

Cliquez sur Terminer pour terminer l’installation. Vous pouvez maintenant démarrer le programme à l’aide de l’icône du bureau.
5.1 Affichage de DEL • Le capteur de CO2 possède 5 DEL permettant d’indiquer la teneur en CO2 mesurée dans l’air ambiant.

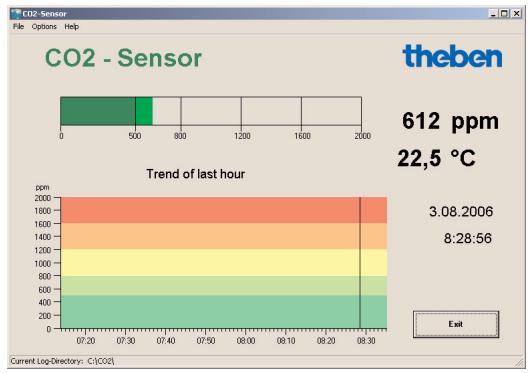

L’évolution de la concentration de CO2 au cours des 80 dernières minutes est représenté dans le graphique du bas. 5
• Mise en mémoire temporaire des valeurs mesurées
Une fenêtre apparaît, dans laquelle vous pouvez préciser un chemin d’accès et un nom de fichier.
Les valeurs de CO2 seront mesurées pendant une période prolongée et un fichier est créé quotidiennement. Vous pouvez indiquer l’emplacement d’enregistrement de ce fichier dans la commande Sélectionner un répertoire du menu Réglages. Un nouveau fichier dont le nom répond au format suivant est généré quotidiennement : AAAAMMJJ_hh (ex. : 20060511_23 – Ce fichier a été enregistré le 11.05.2006 à 23:xx) • Déverrouiller l’alarme/régler le seuil d’alarme Si Déverrouiller l’alarme est sélectionné dans le menu Réglages, il est possible de régler n’importe quel seuil d’alarme. Si la teneur en CO2 dans l’air ambiant est dépassée, un signal d’avertissement acoustique est émis. Quand l’alarme est déverrouillée, un point qui clignotera en rouge en cas de dépassement du seuil apparaît sur l’écran. • Changer l’unité (ppm/%) La commande Unités du menu Réglages permet de sélectionner les unités ppm ou % pour l’affichage des valeurs. • Commutation automatique des plages Si la commutation automatique des plages est activée dans le menu Réglages, la plage d’affichage est modifiée et passe, pour des valeurs > 2000 ppm (0,02 %), de 0 – 2000 ppm (0 – 0,02 %) à 0 – 5000 ppm (0 – 0,05 %). Une fois la plage modifiée, elle conserve cette configuration. Si la commutation automatique des plages n’est pas activée, les valeurs > 2000 ppm (0,02 %) ne sont pas affichées. La limite 2000 ppm (0,02 %) sera affichée.
L’appareil est alimenté via l’interface USB et non par une alimentation en courant externe. L’interface fournit une tension de 5 V maximum.
Tension d’alimentation : Indice de protection : Classe de protection :
