Type de produit	Nettoyeur professionnel autoporté (ride-on scrubber/dryer)
Marque	KARCHER
Modèle	BR BD 100 250
Alimentation	Batterie (au plomb-acide, tension non spécifiée, estimation 48 V CC)
Capacité du réservoir d'eau propre	100 L (estimation d'après le modèle et les indications de remplissage)
Capacité du réservoir d'eau sale	100 L (estimation)
Largeur de travail	Environ 75 cm (estimation pour ce type de machine)
Poids	Environ 500 kg (estimation)
Dimensions (L x l x H)	Environ 1500 x 700 x 1200 mm (estimation)
Fonctions principales	Déplacement, aspiro-brossage, brossage humide, aspiration, polissage, nettoyage manuel
Vitesse de déplacement	Variable, commandée par pédale d'accélérateur
Freinage	Frein d'immobilisation et frein à pédale
Sécurité	Protection anti-décharge complète, arrêt d'urgence, interrupteur à clé
Entretien courant	Nettoyage des lèvres d'aspiration, des filtres, vidange des réservoirs, contrôle des brosses
Brosses (variante BR)	Brosses rotatives, à remplacer lorsque les crins ont moins de 10 mm
Brosses (variante BD)	Brosses à disque, contrôle d'usure régulier
Pièces détachées disponibles	Brosses, lèvres d'aspiration, filtres, flexible de vidange
Service après-vente	Kärcher Service, inspection prescrite par le SAV
Affichage des défauts	Écran avec codes défaut (ex: H1/022), réinitialisation par mise hors/sous tension

FOIRE AUX QUESTIONS - BR BD 100 250 KARCHER

Comment mettre en service le KARCHER BR BD 100 250 ?

Asseyez-vous sur le siège conducteur, vérifiez que l'interrupteur de la batterie est branché, puis tournez l'interrupteur à clé sur '1'. Contrôlez l'état de la batterie sur le pupitre de commande.

Comment régler le siège et le volant ?

Tirez le levier de réglage du siège vers l'extérieur, déplacez le siège et relâchez le levier. Réglez la suspension, le dossier et le soutien lombaire. Pour le volant, desserrez les écrous-papillons, positionnez le volant et serrez à fond.

Comment remplir le réservoir d'eau propre et ajouter du détergent ?

Ouvrez le couvercle du réservoir d'eau propre, remplissez d'eau (max 60°C) jusqu'à 15 cm au-dessus du limiteur. Ajoutez le détergent recommandé (sans solvant ni acide chlorhydrique ou fluorhydrique). Fermez le couvercle.

Comment utiliser les différents modes de nettoyage ?

Utilisez le commutateur de programmes : position 1 pour le déplacement, puis sélectionnez le mode via le pupitre : aspiro-brossage (nettoyage humide + aspiration), brossage humide (détergent), aspiration seule, polissage (sans liquide) ou nettoyage manuel (avec buse optionnelle).

Comment vider les réservoirs d'eau propre et d'eau sale après utilisation ?

Sortez le flexible de vidange du dispositif de maintien et abaissez-le au-dessus d'un collecteur. Ouvrez le dosage pour vider. Dévisez le couvercle de l'orifice de nettoyage du réservoir d'eau sale et rincez à l'eau propre.

Comment entretenir les brosses et les lèvres d'aspiration ?

Nettoyez les lèvres d'aspiration et d'enlèvement, vérifiez leur usure. Pour les brosses (variante BR), remplacez-les si les crins ont moins de 10 mm. Pour la variante BD, contrôlez l'usure et remplacez si nécessaire.

Que faire si la puissance d'aspiration est insuffisante ?

Vérifiez l'étanchéité des joints et du couvercle, nettoyez le filtre du bocal d'aspiration, nettoyez les lèvres d'aspiration, vérifiez que les flexibles ne sont pas bouchés ou endommagés, fermez bien le couvercle de vidange, et contrôlez le réglage de la barre d'aspiration.

Que faire si les brosses ne tournent pas ?

Vérifiez si des corps étrangers bloquent les brosses et retirez-les. Si le problème persiste, contactez le service après-vente.

Comment interpréter les défauts affichés à l'écran ?

L'écran affiche les défauts alternativement toutes les 4 secondes (ex: 'Panne au fonctionnement de frottage Fonction H1/022'). Mettez l'interrupteur à clé sur '0', attendez la disparition du texte, puis remettez sur '1'. Si le défaut réapparaît, appliquez les mesures de réparation ou contactez le SAV avec le code défaut.

Comment ranger correctement l'appareil après utilisation ?

Videz les réservoirs d'eau sale et propre comme indiqué. Nettoyez les lèvres et le canal d'aspiration. Vérifiez l'état des brosses. Réglez le commutateur de programmes sur '1' (déplacement), coupez l'interrupteur à clé sur '0' et retirez la clé. Amenez l'appareil à la station de charge si nécessaire.

MODE D'EMPLOI BR BD 100 250 KARCHER

Il ne s'agit ici que d'un bref mode d'emploi! Lire le mode d'emploi ci-joint, avant d'utiliser ou d'entretenir l'appareil. En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériels et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.

Mise en service

1 A

2 A

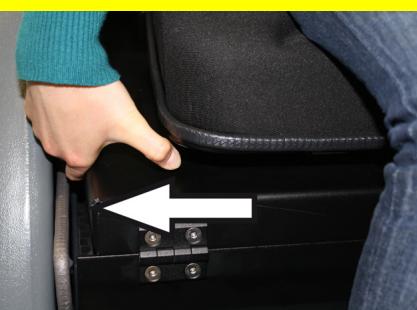

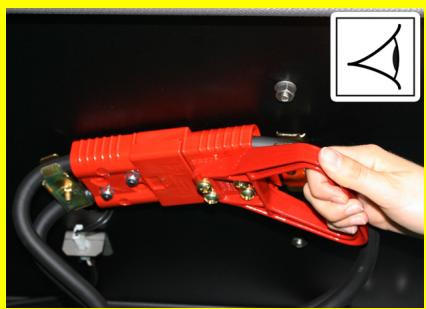

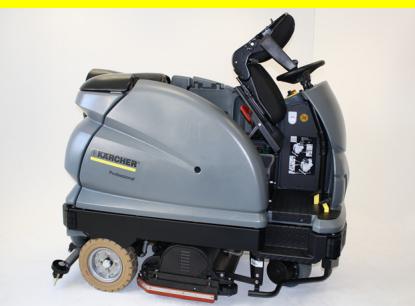

A Rabattre le siège vers l'avant. B Vérifier si l'interrupteur de la batterie est branché sur l'appareil. C Rabatte le siège vers l'arrière.

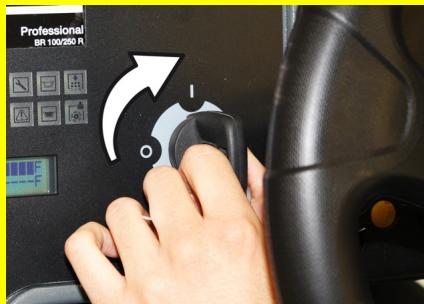

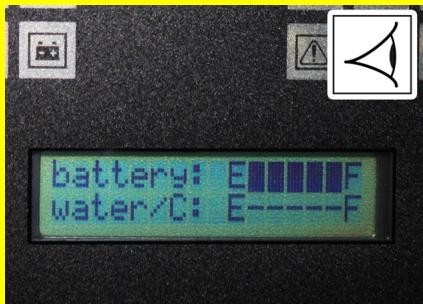

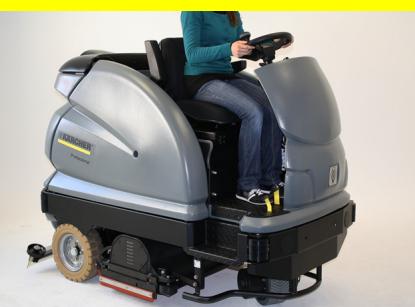

A Prendre place sur le siège du conducteur. B Mettre l'interrupteur à clé sur "1". C Contrôler l'état de la batterie.

Remarque

L'appareil dispose d'une protection anti-décharge complète, c'est-à-dire qu'il développe encore la puissance minimale autorisée de sorte que l'appareil puisse être uniquement déplacé et que les éventuels éclairages puissants puissent être activés. Sur le pupitre de commande, l'affichage de l'état de la batterie apparaît alors en rouge.

Amener immédiatement l'appareil à la station de charge en évitant les pentes.

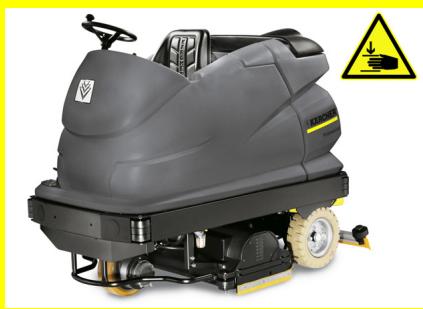

3 A

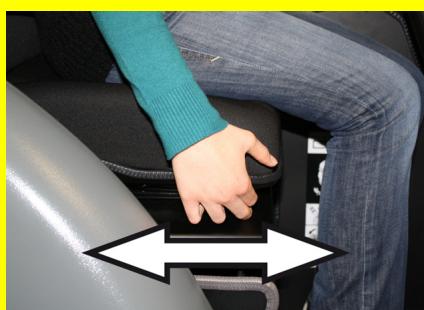

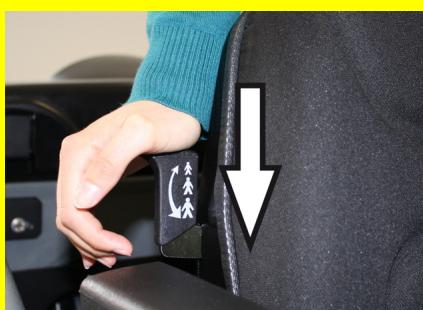

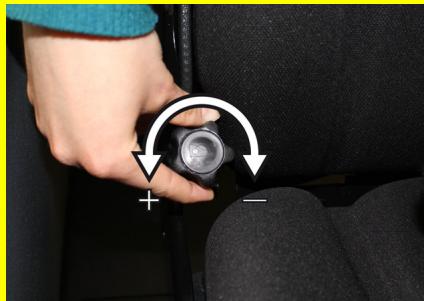

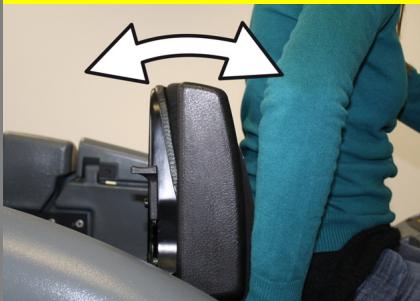

A Tirer le levier de réglage du siège vers l'extérieur. B Déplacer le siège, relâcher le levier et enclencher le siège. C Régler la suspension du siège. D Régler le dossier du siège. E Régler le soutien lombaire. F Desserrer les ailes de l'écrou pour le réglage du volant.

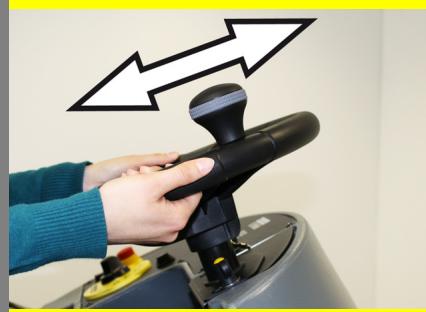

Positionner le volant.

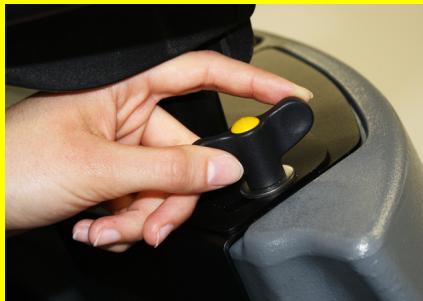

Serrer à fond les écrous-papillons.

Remarque

Avant la première mise en service, remplir complètement le réservoir d'eau propre, pour purger la canalisation d'eau.

Avertissement

Risque d'endommagement. Utiliser uniquement les détergents commandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail et au risque d'accident.

Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique. Respecter les consignes de sécurité figurant sur les détergents.

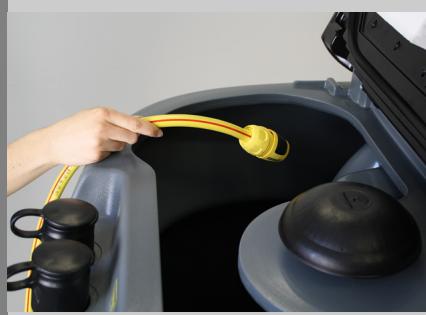

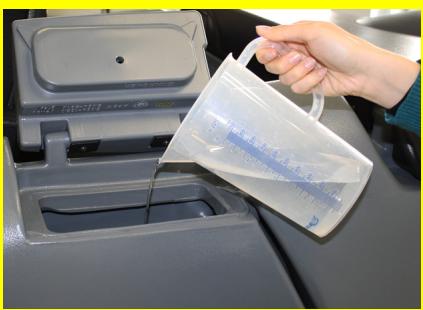

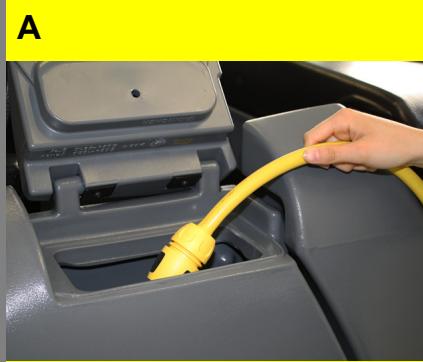

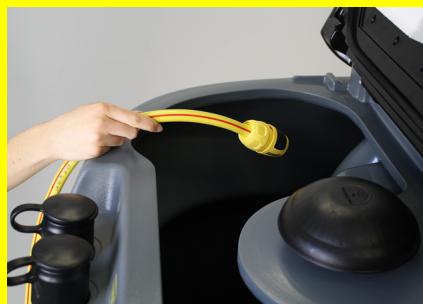

A Ouvrir le couvercle du réservoir d'eau propre. Remplir d'eau propre (60 °C au maximum) jusqu'à 15 cm au-dessus du limite supérieur du réservoir. B Remplir détergent. Fermer le couvercle du réservoir d'eau propre.

Fonctionnement

1 A

2 A

Danger

Risque d'accident. Avant toute mise en service, il convient de vérifier le fonctionnement du frein d'immobilisation sur une surface plane.

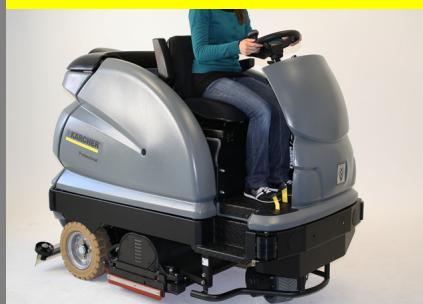

A. Prendre place sur le siège du conducteur. B. Mettre l'interrupteur à clé sur "1".

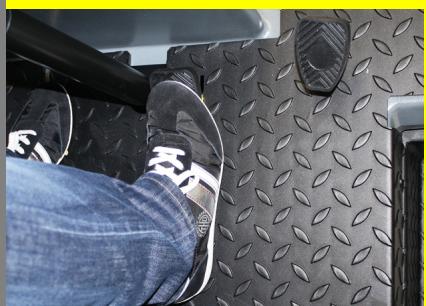

Déplacer la balayeuse

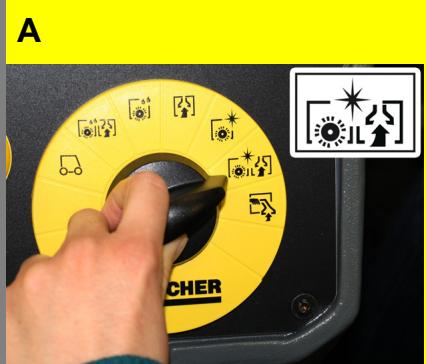

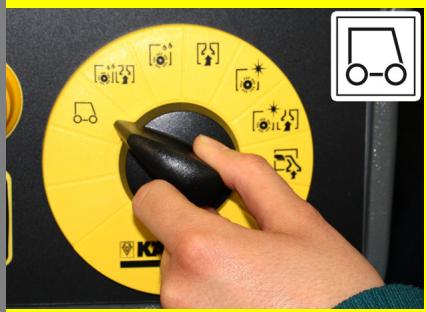

A Régler le commutateur de programmes sur 1 (déplacement). B Avancer

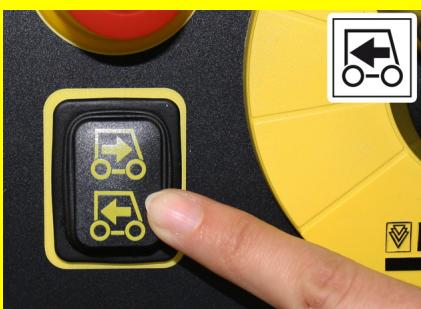

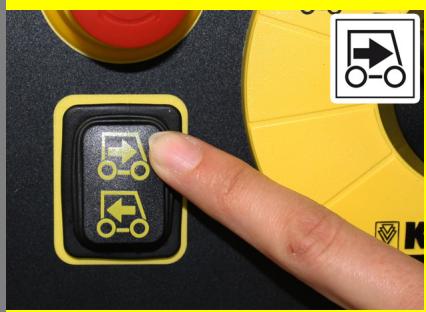

Régler le sens de circulation avec l'interrupteur du sens de circulation à la pupitre de commande.

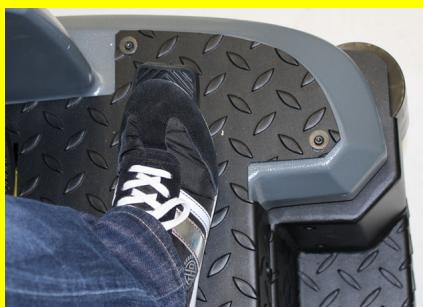

C Reculer D Détérminer la vitesse de marche en actionnant la pédale de marche. E Immobiliser la machine: Relâcher la pédale d'accélérateur, le cas échéant appuyer sur la pédale de frein.

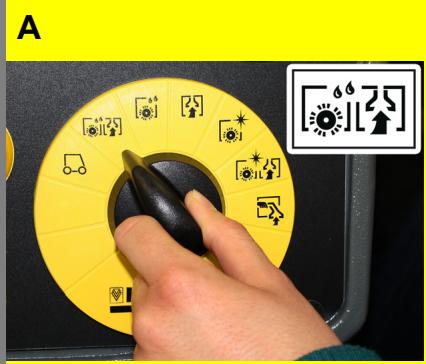

Aspiro-brossage

A Nettoyage humide du sol et aspiration de l'eau sale.

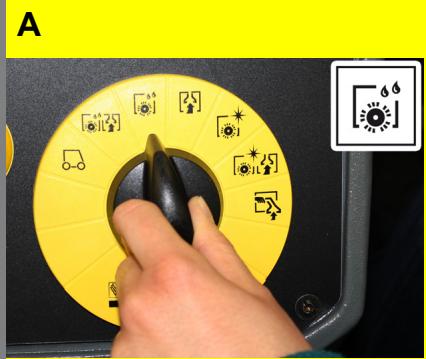

Brossage humide

A Nettoyage humide du sol et laisser agir le détergent.

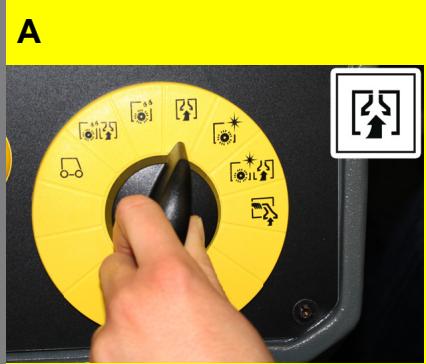

Aspiration

A Aspirer la saleté.

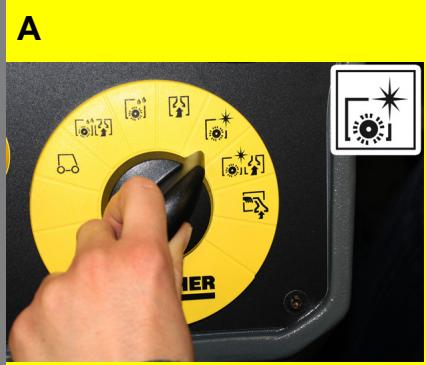

Polissage

A Polir le sol sans appliquer de liquide.

A Polir le sol sans utiliser de liquide et aspirer la poussière du polissage.

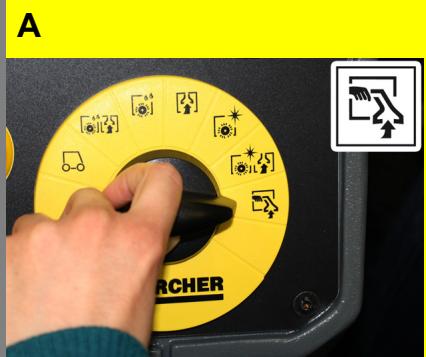

Nettoyage manuel

Appliquer le détergent avec buse pour sols, murs et plafonds (option) et l'aspirer de nouveau.

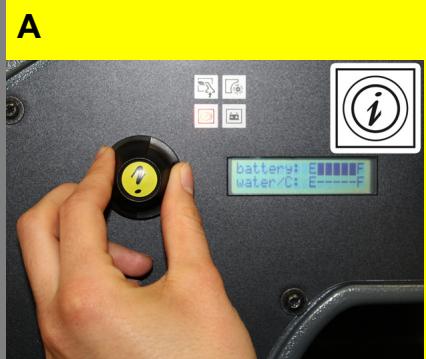

Bouton info

Le bouton Info permet de sélectionner des options du menu et d'effectuer des réglages

A Respectivement, une rotation vers la droite ou la gauche permet de parcourir les menus en avant ou en arrière.

Appuyer sur un réglage proposé pour confirmer ce choix.

Fin de l'utilisation

2 A

3 A

Vider le bac à poussières

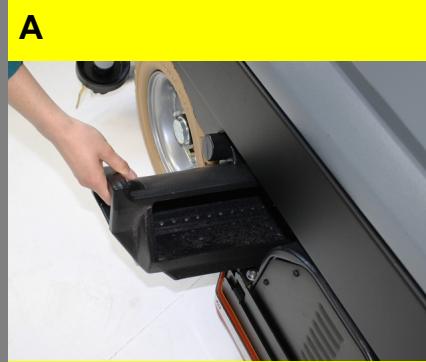

A Uniquement variante BR: Retirer et vider le réservoir de salissure grossière.

Avertissement

Tenir compte des prescriptions locales pour le traitement des eaux usées.

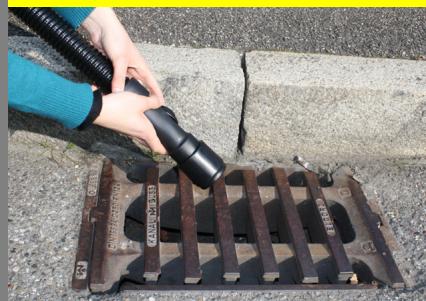

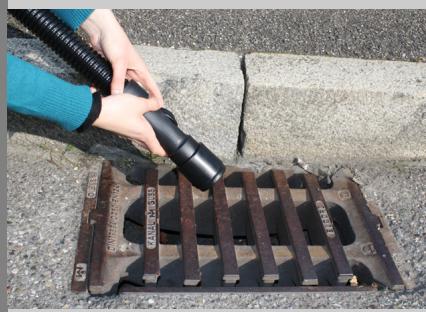

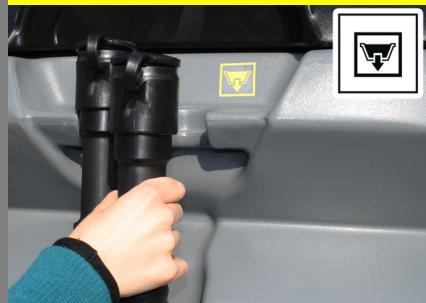

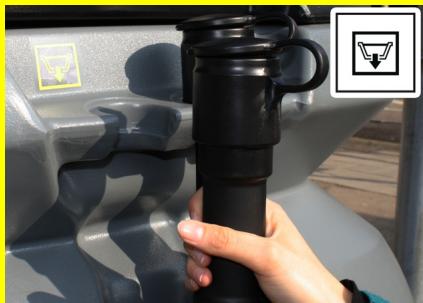

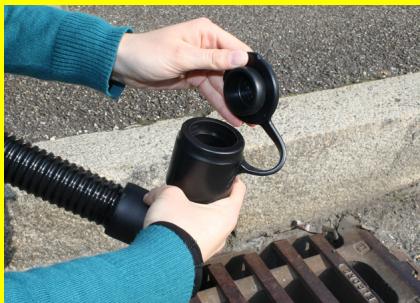

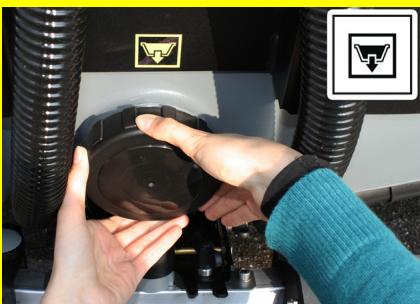

A Sortir le flexible de vidange pour l'eau sale ou pour l'eau propre du dispositif de maintien et l'abaisser au-dessus d'un collecteur approprié. B Vider l'eau en ouvrant le dispositif de dosage sur le flexible de vidange. C Dévisser le couvercle de l'orifice de nettoyage du réservoir d'eau sale. Puis rincer le réservoir d'eau sale à l'eau propre.

Mise hors service de l'appareil

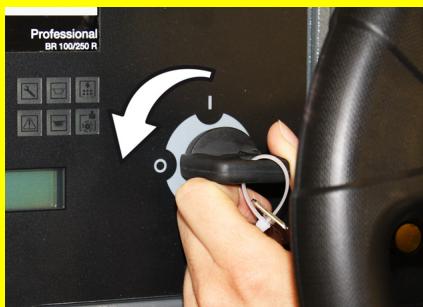

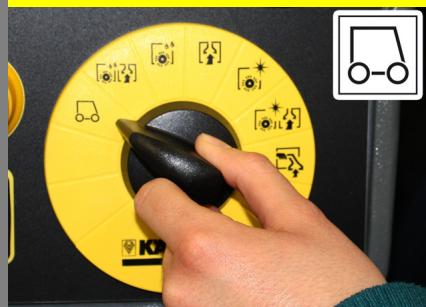

A. Régler le commutateur de programmes sur 1 (déplacement). B. Positionner l'interrupteur à clé sur "0" et retirer la clé.

Entretien et maintenance

1 A

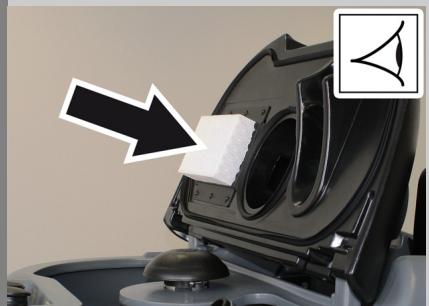

A Contrôler le filtre à pris plats et le cas échéant, le nettoyer.

2 A

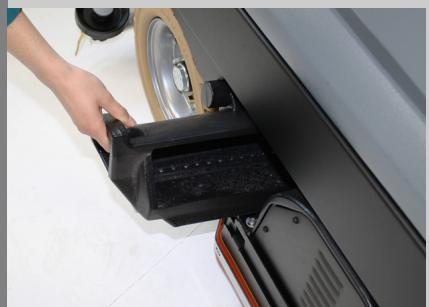

A Uniquement variante BR: Retirer et vider le réservoir de salissure grossière.

3 A

Avertissement

Tenir compte des prescriptions locales pour le traitement des eaux usées.

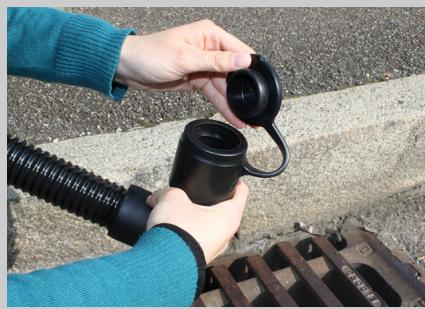

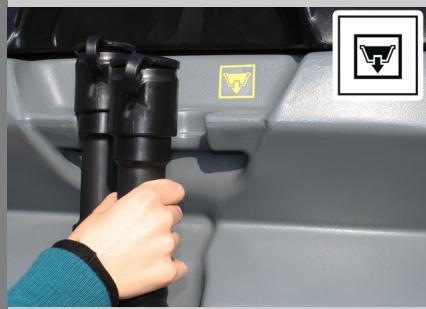

A Sortir le flexible de vidange pour l'eau sale du dispositif de maintien et l'abaisser au-dessus d'un collecteur approprié. B Vider l'eau en ouvrant le dispositif de dosage sur le flexible de vidange. C Dévisser le couvercle de l'orifice de nettoyage du réservoir d'eau sale. Puis rincer le réservoir d'eau sale à l'eau propre.

4 A

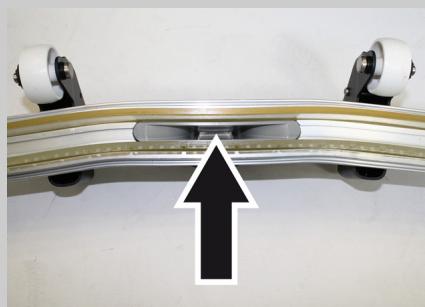

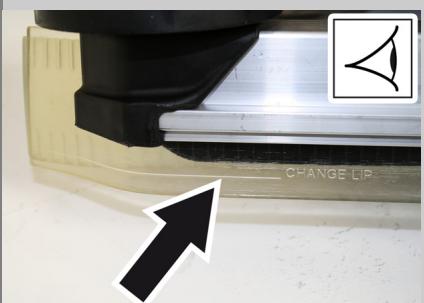

A Nettoyer les lèvres d'aspiration et les lèvres d'enlèvement, puis contrôler leur degré d'usure et le cas échéant, les nettoyer. B Nettoyer le canal d'aspiration.

1 Fait par jour

mensuellement

Service après-vente de Kärcher

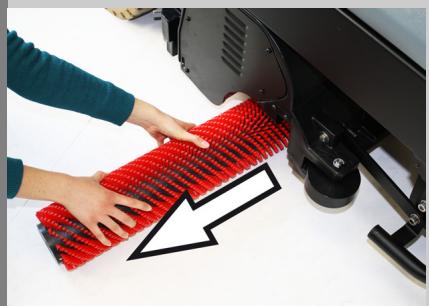

Variante BR

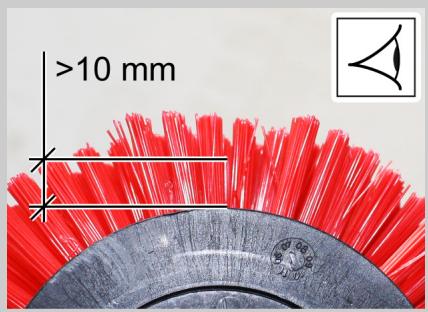

Contrôler le degré d'usure des brosses et, le cas échéant, les remplacer.

Les brosses sont fermées quand les crins ont moins de 10 mm de longueur.

Variante BD

A Contrôler le degré d'usure des brosses et le cas échéant, les remplacer.

A Nettoyer l'extérieur de l'appareil avec un chiffon humide et imbibé de détergent doux.

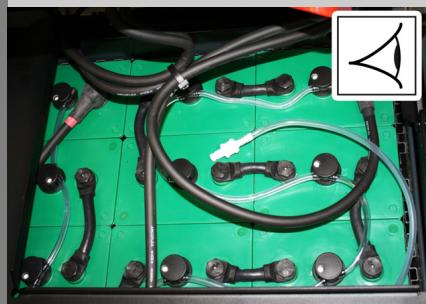

A Contrôler les bornes de la batterie, en cas de besoin brosser et graisser avec graissé de borne. Faire attention que les câbles de raccordement sont bien branché.

Contrôler en cas de batteries avec maintenance la concentration de l'acide des cellules.

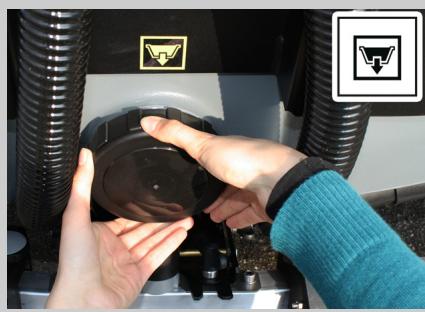

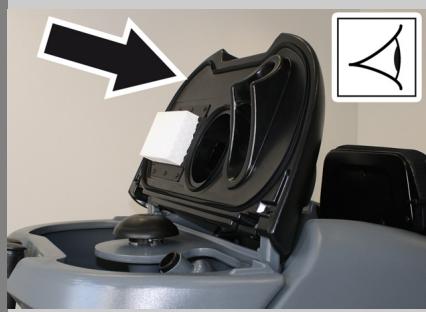

A Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étanches, en cas de besoin remplacer.

L'inspection prescrite doit être effectuée par le service après-vente.

Consignes de dépannage

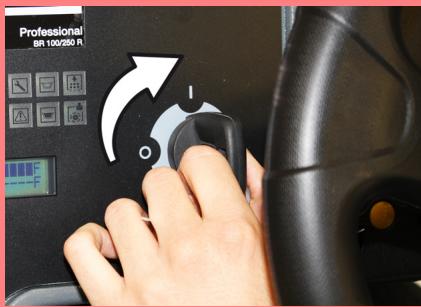

Il est impossible de mettre l'appareil en marche

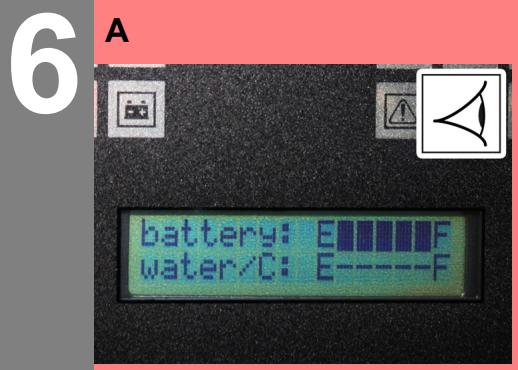

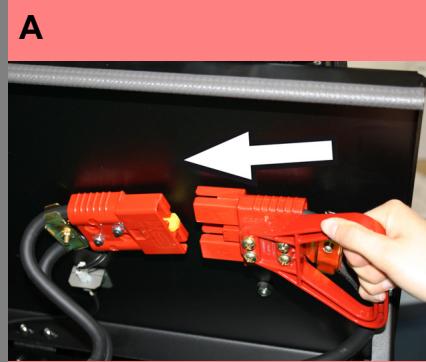

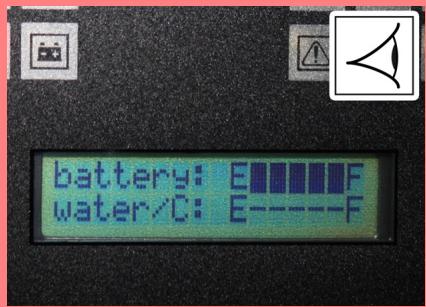

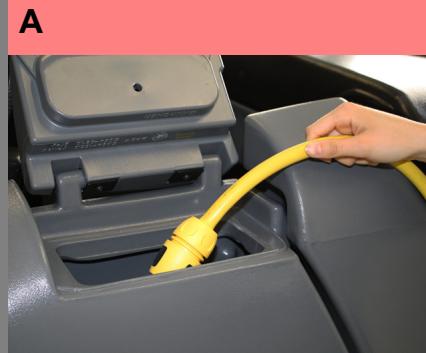

A. Brancher la fiche de batterie. B. Mettre l'interrupteur à clé sur "1". C. Vérifier les batteries, les recharger si nécessaire.

Quantité d'eau insuffisante

A Contrôler le niveau d'eau propre et en cas de besoin, remplir le réservoir. B Contrôler si les flexibles sont bouchés, en cas de besoin nettoyer. C Nettoyer le filtre d'eau propre.

3 A

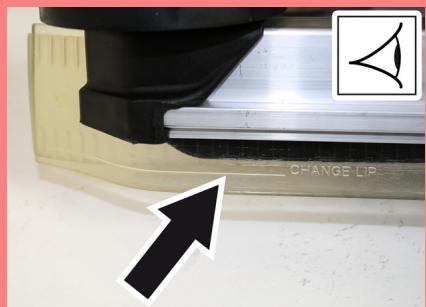

Puissance d'aspiration insuffisante

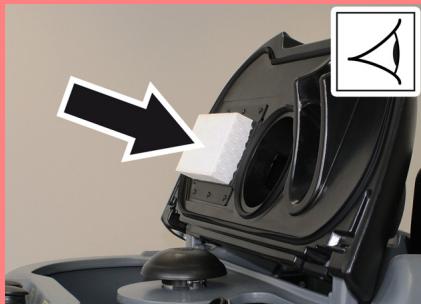

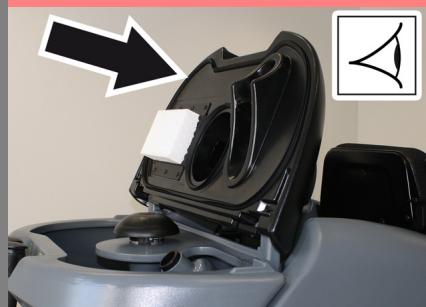

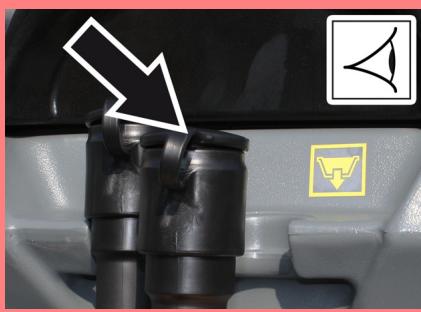

A Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étanches, en cas de besoin replacer. B Nettoyer le filtre au bocal d'aspiration de la turbine d'aspiration. C Nettoyer les lèvres d'aspiration sur la barre d'aspiration et en cas de besoin replacer. D Contrôler si les flexibles d'aspiration sont bouchés, en cas de besoin nettoyer. Contrôler si les flexibles d'aspiration sont étanches et en cas de besoin remplacer. E Vérifier si le couvercle sur le flexible de vidange d'eau sale est fermé. F Vérifier le réglage de la barre d'aspiration.

4 A

5 A

Résultat de nettoyage insuffisant

Variante BR

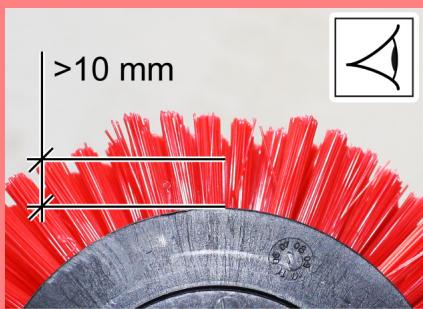

Contrôler le degré d'usure des brosses et le cas échéant, les remplacer. Les brosses sont à remplacer quand les crins ont moins de 10 mm de longueur.

Variante BD

Contrôler le degré d'usure des brosses et le cas échéant, les replacer.

Les brosses ne se tournent pas

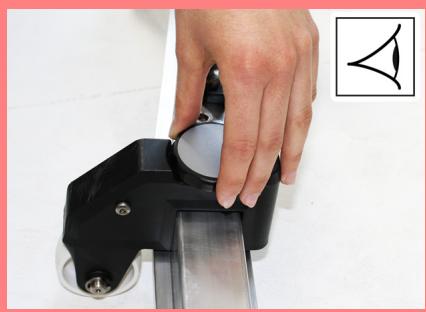

Vérifier si des corps étrangers bloquent les brosses et, le cas échéant, éliminer les corps étrangers.

Affichage des défauts

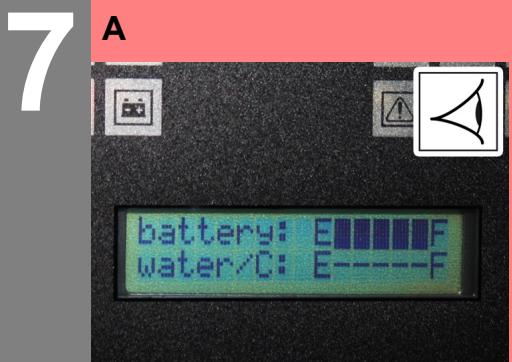

À l'écran affiche en alternance les défauts présents par intervalles de 4 secondes (exemple : Panne au fonctionnement de frottage Fonction H1/022 Si après 4 secondes, les défauts apparaissent encore à l'écran, procéder comme suit :

• Tourner l'interrupteur à clé en position "0" (mettre l'appareil hors service).
• Attendre jusqu'à ce que le texte affiché à l'écran disparaisse.
• Tourner de nouveau l'interrupteur à clé en position "1" (mettre l'appareil en service). Appliquer les mesures de réparation correspondantes dans l'ordre prescrit uniquement si le défaut réapparaît. Pour ce faire, l'interrupteur à clé doit se trouver sur la position "0" et la touche d'arrêt d'urgence doit être enfoncée. Si le défaut ne peut être réparé, contacter le service après-vente en lui communiquant le code du défaut (H1/022 dans l'exemple donné).

Défauts qui s'affichent à l'écran

Voir le chapitre « défauts affichés sur l'écran » dans les instructions de service.
