MODE D'EMPLOI HIP6FIX INDESIT

Branchement électrique

\section*{Caracteristiques techniques}

Description, 29

Version filtrante

Version aspirante

Fonctionnement, 30

Commandes

Maintenance, 31

Nettoyage de la hotte

Nettoyage des filtres à graisse

Remplacement du filtré à charbon

Replacement des ampoules

Précautions et conseils, 32

Sécurité générale

Evacuation de l'air

Elimination

Montage

Avant d'effectuer les opérations de montage, Il faut désactiver les filtres àGRAisse,pour une manoeuvrabilité plus simple de l'appareil (pour les instructions,voir le paragraphe "Nettoyage des filtres a graisse" sous le chapitre "Maintenance").

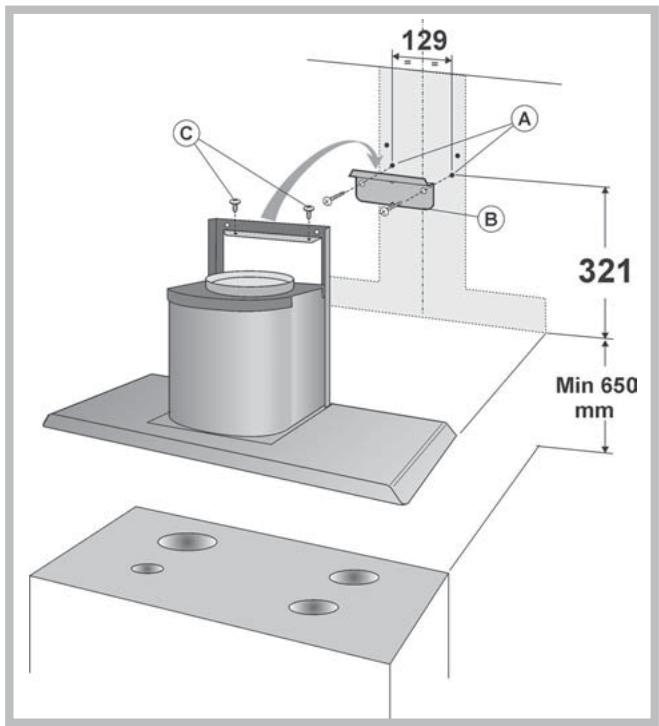

Fixation au mur

1) Tracer une ligne sur le mur, à la verticale du plan de cuisson. Marquer les 2 trous à faire sur le mur (A) en respectant les mesures indiquées sur la figure ci-dessous.
2) Percer les troux (Ø 8 mm) et appliquer 2 chevilles (fournies en équipement).
3) Fixer l'étrier métallique (B) au mur à l'aide des 2 vis, en utilisant les 2 trous percés. Utiliser les 2 petits triangles coupés sur l'étrier pour le positionner exactement le long de l'axe vertical de la hotte.
4) Puis accrocher la hotte à l'étrier métallique. Régler la position horizontale en délaçant la hotte à droite ou à gauche selon les exigences d'alignment des meubles hauts. Si l'on doit également régler la hotte en hauteur, il faut agir sur les vis (C) de réglage prévues à cet effet.

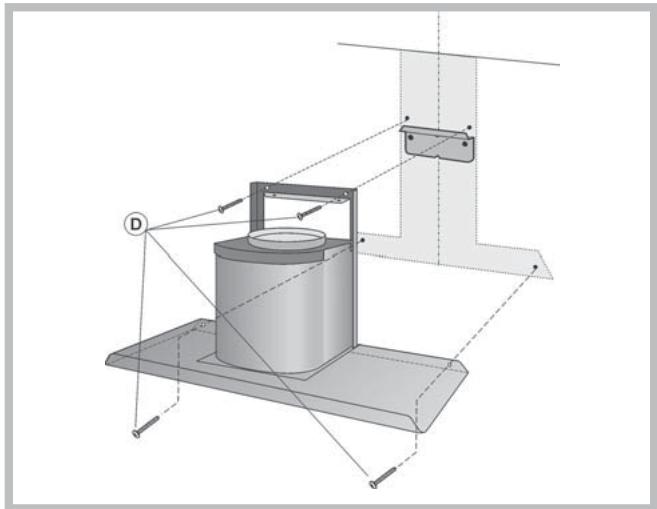

5)Après le réglage, fixer la hotte définitivement à l'aide des 4 vis (D):marquer les 4 troux à percer sur le mur, décrocher la hotte et percer les trouss marqués (diamètre 8mm);puis utiliser les chevilles et les vis fournies en équipement pour la fixation définitive. POUR UN FONCTIONNEMENT CORRECT, IL FAUT QUE LA HOTTE SOIT FIXEE PAR LES QUATRE VIS (D)!

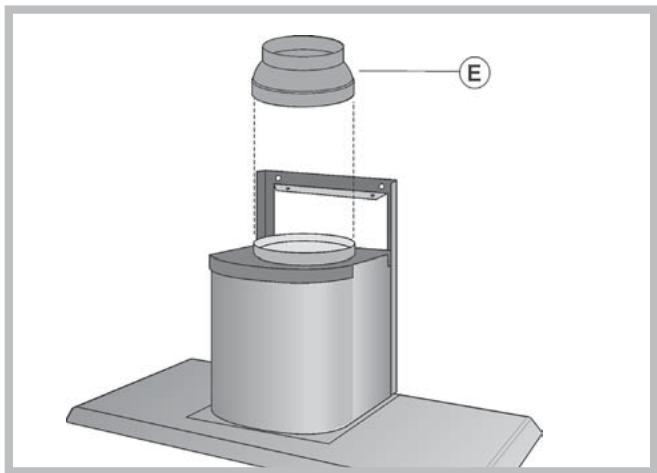

6) Pour les hottes en version filtrante, il faut monter la réduction (E).

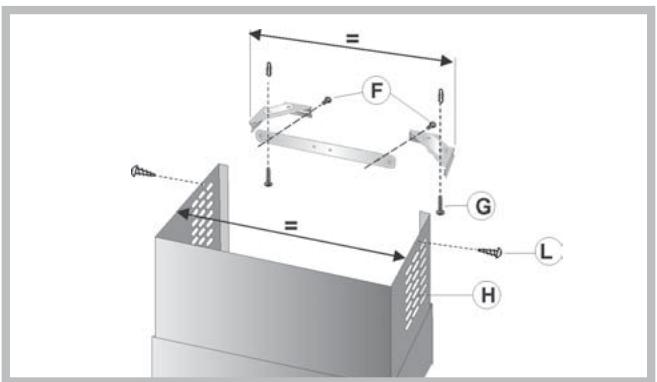

Fixation du tuyau décoratif

1) Assembler l'étrier de support du tuyau décorat et régler sa largeur à l'aide des 2 vis (F).

Ensuite, à l'aide des chevilles et des vis (G) le fixer au plafond en faisant attention qu'il soit dans l'axe de votre hotte.

2) Pour la version filtrante, les grilles d'évacuation d'air (H) doivent être placées dans la partie haute. Pour la version aspirante, il faut returner le tuyau supérieur pour que les grilles d'évacuation d'air soient dans la partie BASSE.

3) Version aspirante:

a) Raccorder la bouche de sortie d'air de la hotte à l'orifice d'évacuation de l'air, à l'aide d'un tuyau couple de 15 cm de diamètre. Bloquer le tuyau couple à l'aide de colliers de serrage (tuyau et colliers ne sont pas fournis en équipement).
b) Effectuer le branchement électric de la hotte à l'aide du cable d'alimentation (réference paragraphe "Branchement électric").

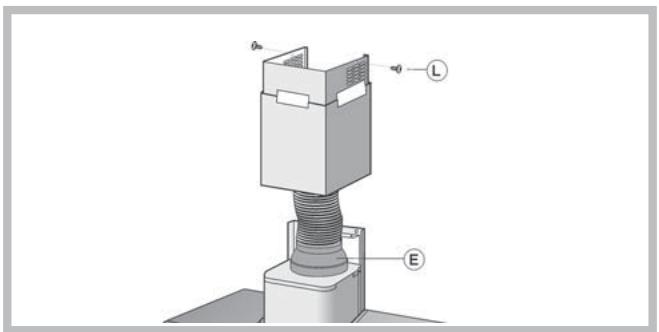

c) Insérer le tuyau décoratif en le posant sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (L).

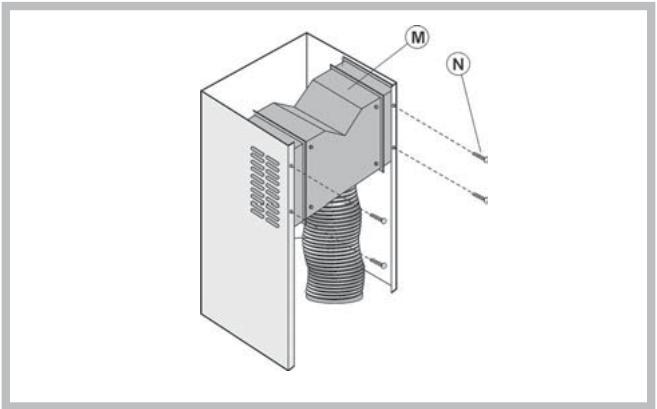

a) Fixer le déflecteur (M) au tuyau supérieur à l'aide des 4 vis à tête plate (N); raccarder un tuyau souple de 12,5 cm de diamètre au déflecteur, en le bloquant avec un collier de serrage (tuyau et collier ne sont pas fournis en équipement).

b) Preindre le tuyau décoratif et le poser sur la hotte; soulever le tuyau supérieur jusqu'au plafondet le fixer à l'aide des 2 vis (L).
c) Soulever le tuyau inférieur en le bloquant avec du ruban adhésif et raccorder le tuyauouple à la réduction (E) à l'aide d'un collier (pas fourni en équipement).

d) Effectuer le branchement électrique de la hotte à l'aide du cable d'alimentation (voir le paragraphe "Branchement électrique").
e) Rebaisser le tuyau inférieur en le posant sur la hotte.

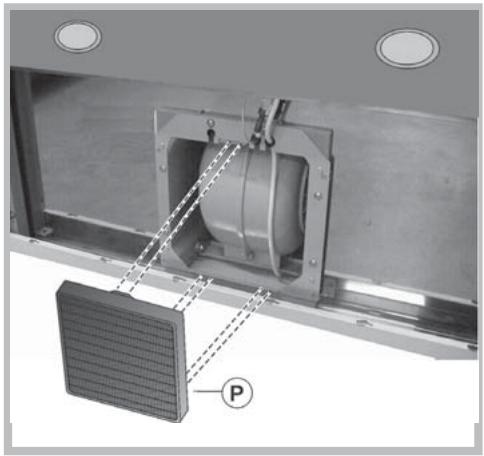

f) Contrôler que le filtré à charbon (P) est bien installé; s'il n'est pas installé, il faut le monter en enfilant les 2 languettes du filtré dans le logement prévu à cet effet et en le tournant vers le haut.

Branchement électrique

! Installer l'alimentation électrique dans l'encombrement du tuyau décoratif.
! Lors du raccordement électrique assurez-vous que les valeurs de tension correspond-dent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.
! Si vous appeareil, n'a pas de cable flexible qui ne peut pas etre séparé ni de prise, ou bien d'autre dispositif qui garantisse le dé-branchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors etre prévus dans l'installation fixe.
! Si vous appareil est muni d'un cable d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.

\section*{Caracteristiques techniques}

Modèle	HIP6 IX / HIP6 F IX	HIP9 IX / HIP9 F IX
Dimensions	largeur 59.8 cmhauteur 68/119 cmprofondeur 49 cmØdu tuyau d'évacuation 15cm	largeur 89.8 cmhauteur 68/119 cmprofondeur 49 cmØdu tuyau d'évacuation 15cm
Poids brut	16.8 Kg	17.9 Kg
Courant absorbé	Total 215 WMoteur 1x135 WAmpoules 2x40 W	Total 215 WMoteur 1x135 WAmpoules 2x40 W
Portée	430 m3/h	430 m3/h
Filtres à graisseSurfaced'aspiration	1487 cm2	2287 cm2

Modèle	HIP6 IX	HIP9 IX
Dimensions	largeur 59.8 cmhauteur 68/119 cmprofondeur 49 cmØdu tuyau d'évacuation 15cm	largeur 89.8 cmhauteur 68/119 cmprofondeur 49 cmØdu tuyau d'évacuation 15cm
Poids brut	17.8 Kg	18.9 Kg
Courant absorbé	Total 270 WMoteur 1x190 WAmpoules 2x40 W	Total 270 WMoteur 1x190 WAmpoules 2x40 W
Portée	585 m3/h	585 m3/h
Filtres à graisseSurfaced'aspiration	1487 cm2	2287 cm2

La hotte peut être installée en version filtrante ou en version aspirante.

Vous devez decide, des le début, le type d'installation.

Pour une plus grande efficacité, nous conseillons d'installer la hotte en version aspirante (si possible).

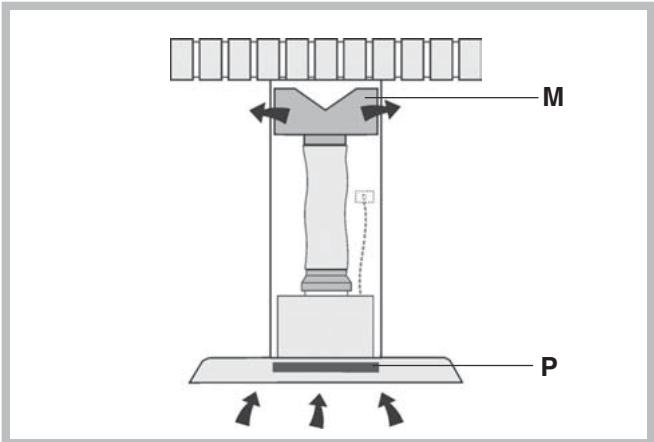

Version filtrante

La hotte aspire l'air de la cuisine imprégné de fumée et d'odeurs, et le dépure à l'aide des filtres àGRAISSE et du filtré à charbon pour ensuite le remettre en circulation propre dans la pièce.

Pour cette version, il faut un déflecteur d'air (M) et un filtré à charbon (P).

Pour une efficacité constante, il faut remplacer périodiquement le filtré à charbon.

Si la hotte n'est pas équipée du filtré à charbon, le demander au revendeur.

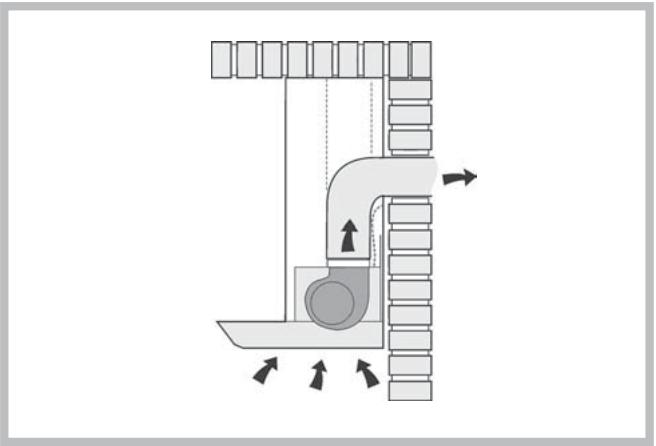

Version aspirante

La hotte aspire l'air de la cuisine improugné de fumée et d'odeurs en le faisant passer dans les filtres àGRAISSE,puisl'expulsea l'extérieur par un conduit d'évacuation.

Dans cette version il est inutile d'utiliser le filtré à charbon.

Commands

A - Touche d'éclairage

Allume / éteint les lumières.

B - Touche marche/arrêt du moteur

Démarre / arrête le moteur.

Le moteur démarre en première vitesse.

C - Touche de deuxieme vitesse

Met le moteur sur la 2^ème vitesse

D - Touche de 3ème vitesse

Met le moteur sur la 3^ème vitesse

E - Témoin lumineux de fonctionnement du moteur

! Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débrancher l'appareil.
! Pour éviter des risques d'incendie possibles suivre les instructions données concernant le nettoyage des filtres à graisses et sur la façon d'enlever des dépôts écventuels deGRAISSER sur l'appareil.

Une maintenance minutieuse, garantit un bon fonctionnement et un bon rendement dans le temps.

Nettoyage de la hotte

L'élimination, déventuels dépôts de graisse sur l'appareil, doit être effectué en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs.

Pour le nettoyage extérieur des-appareils points,utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des-appareils en acier, en cuivre et en laiton il est conseilé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil,utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

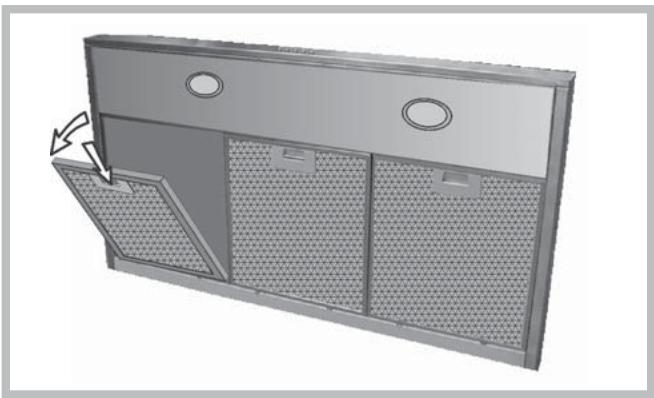

Nettoyage des filtres àGRAISSE

Pour déposer les filtres àGRAISSSE, en face de la poignée, il faut pousser le blocage vers l'intérieur et tirer le filtré vers le bas.

Laver les filtrres avec un détersif neutre à la main ou dans le lave-vaisselle.

En cas de lavage dans le lave-vaisselle, un évientuel blanchissement ne compromet d'aucune façon la fonctionnalité des filtrés.

Nettoyer les filtrres àGRAISSSE en moyenne tous les 2 mois, en fonction de l'utilisation.

Remplacement du filtré à charbon

Si l'appareil est utilisé en version filtrante, il faut remplaçer le filtré à charbon (P).

Il faut tout d'abord enlever les filtres métalliques àGRAISSE. Pousser le blocage vers l'intérieur et extrairele filtré à charbon des logements.

Replacing un nouveau filtré à charbon du même type en inversant les opérations.

Remplacer le filtré à charbon tous les 6 mois en moyenne, en fonction de l'utilisation.

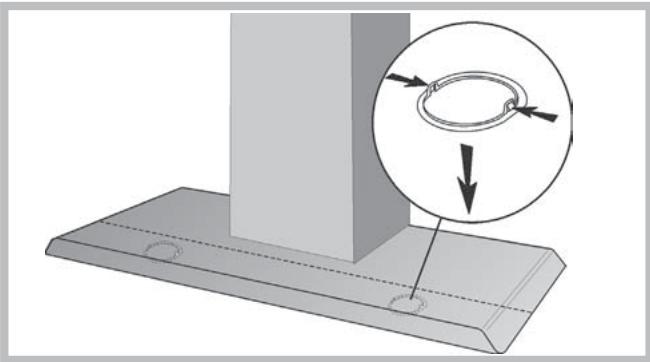

Remplacement des ampôules

Faites très ATTENTION lorsque vous effectuez cette opération et n'oubliez surtout pas demettre les ampôules hors tension.

Après avoir extrait les filtres àGRAisse, enlevez le plafonnier manuellement, en procedant par l'intérieur de la hotte. Excercez une légere pression sur la partie mobile des deux arrêts, puis déboîter le plafonnier de l'extérieur.

Dévissez l'ampoule et la remplacez par une autre durée même genre.

Remontez le plafonnier en le poussant de l'extérieur dans son logement.

Sécurité générale

! La distance minimum entre la surface de support des cassetoles sur le plan de cuisson et la partie inférieure de la hotte doit etre de 65 cm.

Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte.

! Cet apparéil est construit de façon a appartenir à la classe d'iso1ation II; il ne doit donc pas être relié à la terre.
! Evitez d'utiliser des matérieliaux qui causent des flammes à proximé de l'appareil.
! Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras.

A cause de son inflammabilité l'huile usagée est particulièrement dangereuse.

! N'utilise pas de grils électriques découverts.
! Cet apparéil n'a pas été concu pour être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales réduites, ou bien ayant une expérience et une connaissance insuffisante à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l' apparéil par une personne responsable de leur sécurité. Il faut surveiller les enfants afin qu'ils ne jouent pas avec l' apparéil.
! Attention : des parties accessibles peuvent se réchauffer lorsqu'elles sont utilisées avec des apparèils de cuisson.
! Cette hotte de cuisine est conque pour etre installee au-dessus de cuisinières a usage domestique, disposifits de cuisson et apparils similaires.
! Il est recommendé de ne pas positionner de poids au-dessus de la hotte.

Evacuation de l'air

Si vous appeareil doit etre instalé en version Aspirante, il faut percer le trou et installer le conduit d'évacuation de l'air.

Pour obtenir des conditions optimes, vous devez, pour ce qui concerne la version aspirante, employer un tuyau d'évacuation qui ait:

une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^ ), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), la partie interne le plus lisse possible.

De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

! L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour evacuer les fumées produites par des-appareils alimen-tés par des sources d'énergies autres que l'énergie électrique (installations de chauf-fage central, radiateurs,chauffe-eau,etc.).
! Pour evacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.
! Prévoyez une aération de la pieceADFéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poèle à gaz,àhuile,acharbonetc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la piece. La pression négative de la piece ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la piece de prises d'air alimentant un flux d'air frais constant.

Elimination

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareel.
