VEM 645 C - Plaque de cuisson INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à gaz
Nombre de foyers	4 foyers
Type de foyers	Foyers à gaz
Dimensions approximatives	60 cm x 50 cm
Poids	10 kg
Alimentation électrique	Non nécessaire (fonctionne au gaz)
Matériau de la surface	Émail
Fonctions principales	Cuisson rapide, réglage de la flamme
Entretien et nettoyage	Nettoyage à l'eau savonneuse, pièces amovibles
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des revendeurs agréés
Normes de sécurité	Équipée de dispositifs de sécurité pour éviter les fuites de gaz
Compatibilités	Compatible avec les bouteilles de gaz et le gaz de ville
Garantie	2 ans

FOIRE AUX QUESTIONS - VEM 645 C INDESIT

Comment puis-je allumer mon INDESIT VEM 645 C ?

Pour allumer votre INDESIT VEM 645 C, assurez-vous que l'appareil est branché sur une prise électrique fonctionnelle. Ensuite, tournez le bouton de commande sur la position désirée.

Mon four ne chauffe pas, que faire ?

Vérifiez que le four est correctement réglé sur la température souhaitée. Assurez-vous également que la fonction de cuisson est activée. Si le problème persiste, il peut être nécessaire de vérifier le fusible ou de contacter un technicien.

Comment nettoyer l'intérieur de mon four INDESIT VEM 645 C ?

Pour nettoyer l'intérieur, laissez le four refroidir complètement. Utilisez un nettoyant pour four non abrasif et un chiffon doux. Évitez d'utiliser des éponges rugueuses qui pourraient rayer les surfaces.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si la lumière ne s'allume toujours pas après le remplacement, cela peut indiquer un problème électrique, et il serait prudent de faire appel à un professionnel.

Comment régler la minuterie sur mon four ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à l'heure souhaitée. Assurez-vous que le four est allumé pour que la minuterie fonctionne correctement.

Y a-t-il une fonction de nettoyage automatique sur le INDESIT VEM 645 C ?

Le modèle INDESIT VEM 645 C ne dispose pas de fonction de nettoyage automatique. Il est recommandé de nettoyer régulièrement le four manuellement pour éviter l'accumulation de résidus.

Les plaques de cuisson ne s'allument pas, que faire ?

Vérifiez que la plaque de cuisson est correctement branchée et que le réglage est sur 'On'. Si cela ne fonctionne pas, contrôlez le fusible et l'alimentation électrique.

Comment savoir si le four est préchauffé ?

Le four INDESIT VEM 645 C est généralement équipé d'un témoin lumineux qui s'allume lorsque le four atteint la température souhaitée. Attendez que le témoin s'éteigne pour commencer la cuisson.

Puis-je utiliser du papier aluminium dans mon four ?

Oui, vous pouvez utiliser du papier aluminium dans votre four, mais évitez de couvrir complètement les grilles ou les éléments chauffants, car cela peut affecter la circulation de la chaleur.

Quelle est la capacité de mon four INDESIT VEM 645 C ?

La capacité de votre INDESIT VEM 645 C est d'environ 65 litres, ce qui est suffisant pour cuisiner plusieurs plats simultanément.

Comment régler la température du four ?

Pour régler la température, tournez le bouton de température sur le réglage désiré. Le four commencera à chauffer jusqu'à atteindre la température sélectionnée.

MODE D'EMPLOI VEM 645 C INDESIT

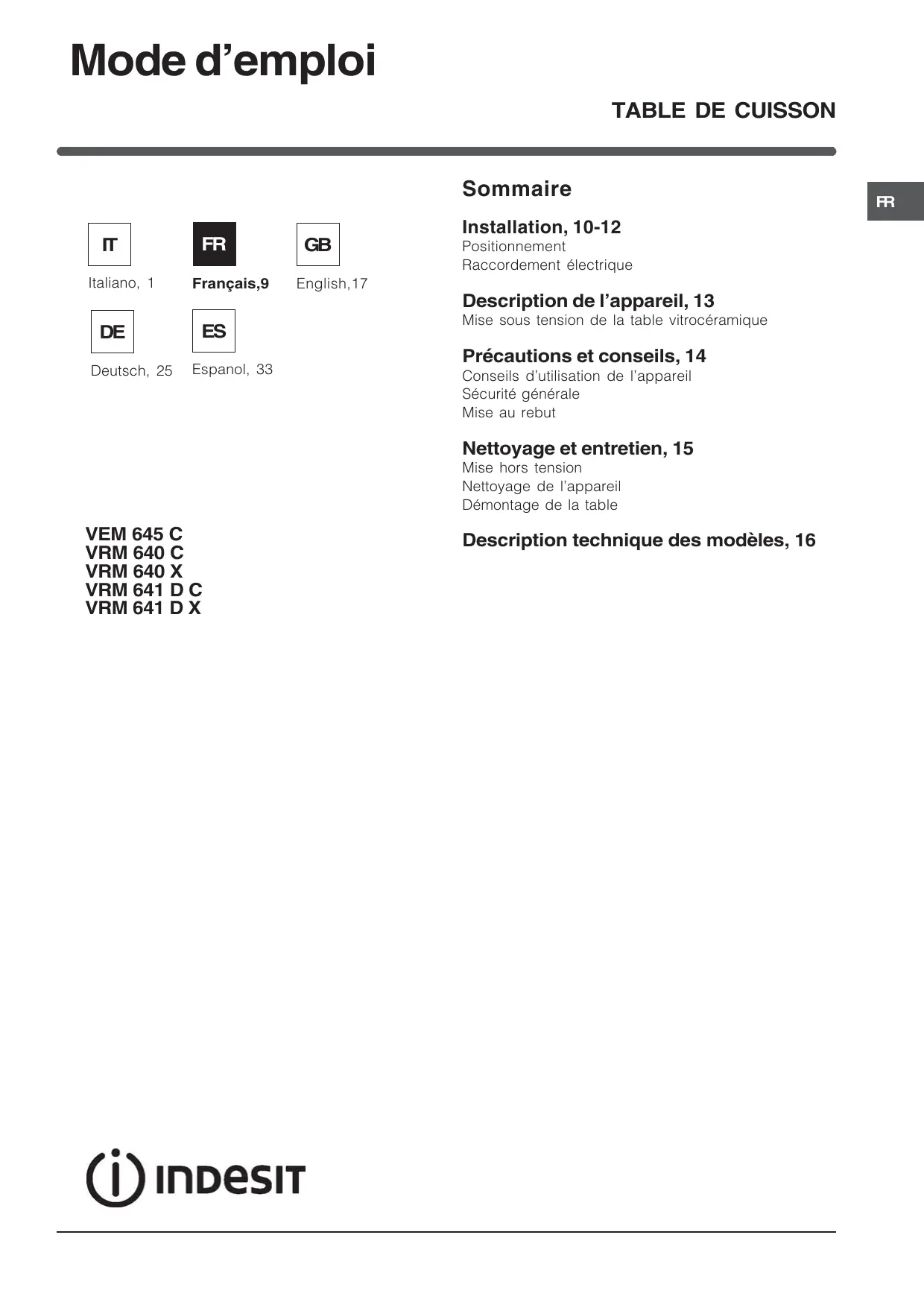

English,17 Installation, 10-12 Positionnement Raccordement électrique Description de l’appareil, 13 Mise sous tension de la table vitrocéramique Précautions et conseils, 14 Conseils d’utilisation de l’appareil Sécurité générale Mise au rebut Nettoyage et entretien, 15 Mise hors tension Nettoyage de l’appareil Démontage de la table VEM 645 C VRM 640 C VRM 640 X

Description technique des modèles, 16

Installation consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de cet appareil. 5 mm Conserver ce mode d’emploi pour pouvoir le min. 20 mm TIROIR min. 40 mm Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. 5 mm Positionnement min. 20 mm CHALEUR TOURNANTE min. 40 mm

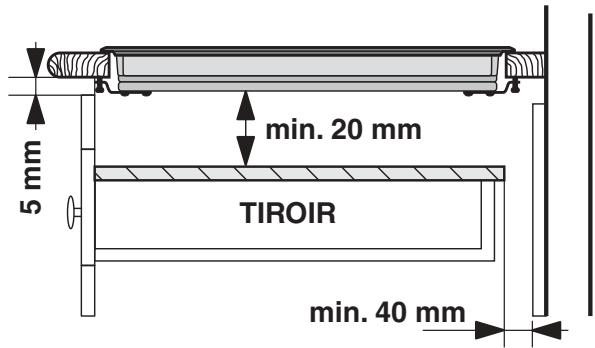

Aération Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l’appareil, la table de cuisson doit être positionnée : • à au moins 40 mm de distance du mur arrière; • de manière à ce qu’il reste au moins 20 mm de distance entre la découpe d’encastrement et le meuble en dessous.

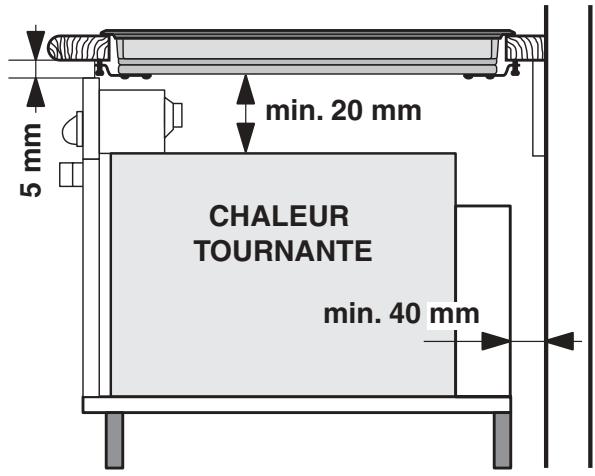

Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : • le matériau du plan d’appui doit pouvoir résister à une température d’environ 100°C; • en cas d’installation de la table de cuisson audessus d’un four, il faut que ce dernier soit équipé d’un dispositif de refroidissement par ventilation forcée ; • éviter d’installer la table de cuisson au-dessus d’un lave-vaisselle : si c’est le cas, prévoir une séparation étanche entre les deux appareils ; • selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan. Bornier

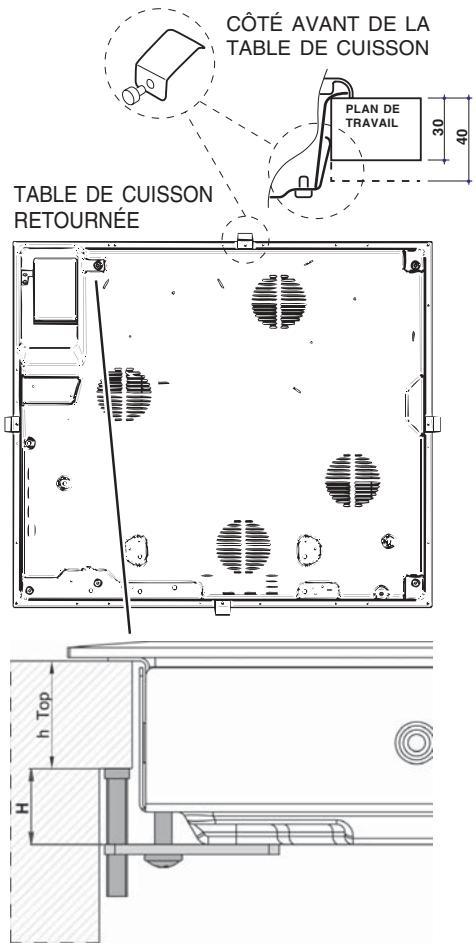

RETOURNEE Fixation Il est impératif d’assurer l’encastrement de l’appareil sur un plan d’appui parfaitement plat. Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques de la table de cuisson ainsi que ses performances. La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l’épaisseur du plan d’appui : • épaisseur 30 mm : vis 17,5 mm; • épaisseur 40 mm : vis 7,5 mm Pour sa fixation, procéder comme suit :

1. Se servir des vis courtes sans pointe pour visser

les 4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu;

2. insérer la table de cuisson dans la découpe

prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhère parfaitement au plan d’appui.

3. pour les tables avec profils latéraux : après avoir

encastré la table de cuisson dans la découpe, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu’à ce que le verre adhère bien au plan d’appui. Il faut absolument que les vis des ressorts de centrage soient accessibles. Conformément aux normes de sécurité, après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil. Raccordement électrique Le branchement électrique de la table de cuisson et celui d’un éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin. L’appareil est équipé, sur le dessous, d’un boîtier de raccordement à plusieurs types d’alimentation électrique (la figure n’est qu’indicative, elle peut ne pas correspondre au modèle acheté). Raccordement monophasé La table est fournie déjà équipée d’un cordon d’alimentation prévu pour raccordement monophasé. Procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau Cordon électrique Raccordement fils : jaune/vert; N: les 2 fils bleus ensemble L: le marron avec le noir 220-240V 1+N ~ 50/60 Hz Autres types de branchement Si l’installation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau • 400V - 2+N ~ 50/60 Hz • 220-240V 3 ~ 50/60 Hz • 400V - 2+2N ~ 50/60 Hz Séparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau 400V - 2+N ~ 50/60 Hz 220-240V 3 ~ 50/60Hz Cordon électrique Raccordement fils : jaune/vert; N: les 2 fils bleus ensemble L1: noir L2: marron : jaune/vert; N1: bleu 400V - 2+2N ~ 50/60 Hz N2: bleu L1: noir L2: marron Si l’installation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau • 400V 3 - N ~ 50/60 Hz

procéder comme suit : Le câble éventuellement fourni n’est pas prévu pour ces types d’installation.

1. Utiliser un câble d’alimentation approprié, type

H05RR-F ou supérieur, aux dimensions adéquates (section câble : 25 mm).

2. Faire levier à l’aide d’un tournevis sur les

languettes du couvercle du bornier pour l’ouvrir (voir figure Bornier).

3. Dévisser la vis du serre-câble et les vis des

bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.

4. Positionner les fils conformément aux indications

du tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes. Tension type et fréquence réseau Raccordements électriques 400V 3-N ~ 50/60 Hz Bornier Triphasé 400

5. Fixer le câble d’alimentation dans le serre-câble

correspondant et fermer le couvercle. Branchement du câble d’alimentation au réseau électrique En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts. L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, s’assurer que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique de l’appareil ; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles Le câble ne doit être ni plié ni excessivement Triphasé 400

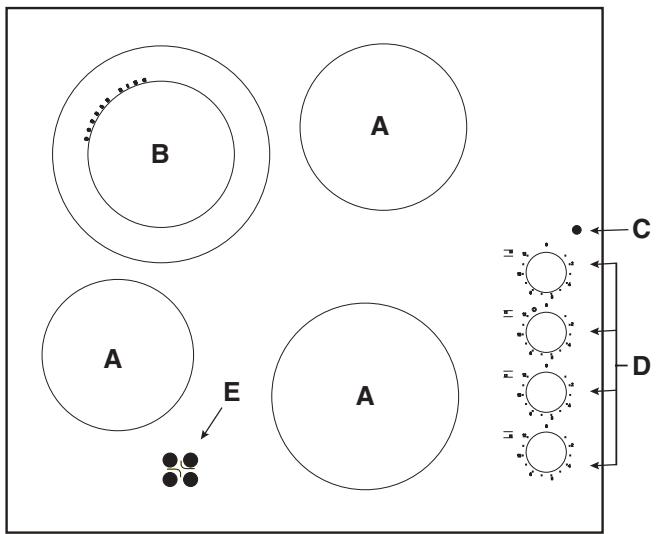

écrasé. Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé. Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Description de l’appareil Niveaux de puissance conseillés pour les différents types de cuisson :

Pos Plaque automatique

Pour faire fondre le beurre, le chocolat

Pour réchauffer les liquides

Pour crèmes et sauces

Pot au feu - Blanquette - Entremets

Mise sous tension de la table vitrocéramique

Foyers traditionnels

Les foyers radiants traditionnels (A) sont constitués de spires qui deviennent rouges en quelques dizaines de secondes. Chaque foyer est équipé d'un bouton de commande (D) permettant de sélectionner 12 températures allant d'un minimum de 1 à un maximum de 12. Foyers extensibles Les foyers radiants extensibles (B) sont reconnaissables à la présence d'une double zone de chauffe. Vous pouvez n'allumer que la zone centrale ou les deux. Le bouton de commande (D) permet de choisir entre deux niveaux de puissance, tous deux réglables entre un minimum de 1 et un maximum de 12 : • pour sélectionner le niveau de puissance plus bas, tournez le bouton vers la droite de 1 à 12. • en tournant le bouton à fond jusqu'au déclic( ), cette dernière peut à son tour être réglée entre 12 et 1 en tournant le bouton dans le sens inverse des aiguilles d'une montre. Pour rétablir le niveau de puissance minimum, ramenez le bouton à la position En cas de foyers double puissance, la première partie de la course active la zone de chauffe plus petite (interne). Pour les activer toutes les deux (interne et externe), tournez le bouton à fond jusqu'à la position ( ) et sélectionnez le niveau de puissance souhaité entre 12 et 1. Pâtes - Riz Steaks - Poissons - Omelettes 12 Fritures Allumage des deux zones de cuisson Le voyant de fonctionnement (C) Il s'allume quand un foyer est activé. Le voyant de chaleur résiduelle (E) Il signale une température supérieure à 60 °C sur un ou plusieurs foyers et ce, même après leur extinction. Certains modèles sont équipés de 4 voyants de chaleur résiduelle, un pour chaque foyer.

Précautions et conseils

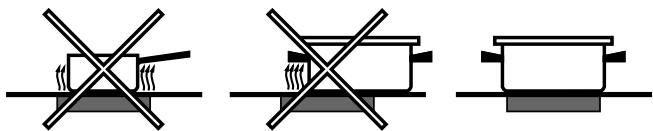

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement. Conseils d’utilisation de l’appareil Pour obtenir de meilleures performances de la table de cuisson : • Utiliser des casseroles à fond plat et de forte épaisseur pour qu’elles adhèrent parfaitement à la zone de chauffe • Utiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée. • Veiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. • Eviter d’utiliser les mêmes casseroles que sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence. Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12.12.06 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. Sécurité générale S’assurer que la prise d’air à travers la grille du ventilateur ne soit jamais bouchée. La table à encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper.

• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débrancher immédiatement l’appareil du réseau électrique et s’adresser à un centre d’assistance technique. • Eviter que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de la table de cuisson. • Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation). • Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d’endommager gravement la table. • S’assurer que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n’ont pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil. • S'assurer que les enfants ne jouent pas avec l'appareil. • Si des foyers halogènes équipent votre appareil, ne les fixez pas des yeux trop longtemps. Mise au rebut • Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés. • La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants. Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil. Nettoyage de l’appareil Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. Ne jamais nettoyer l’appareil avec des nettoyeurs Cadre en acier inox(uniquement pour les modèles avec encadrement) Un contact prolongé avec une eau très calcaire ou l’utilisation de nettoyants contenant du phosphore peuvent tacher l’acier inox. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer aussitôt tout débordement d’eau. Certaines tables ont un cadre en aluminium ressemblant à de l’acier inox. Ne pas utiliser de produits d’entretien et de dégraissage ne convenant pas pour l’aluminium. vapeur ou haute pression. Démontage de la table • Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout. Si le démontage de la table de cuisson s’avère nécessaire :

1. enlever les vis qui fixent les ressorts de centrage

2. desserrer les vis des crochets de fixation dans

3. dégager la table de cuisson du meuble.

• Si la table est particulièrement sale, frotter avec un produit d’entretien adapté au verre vitrocéramique, rincer et essuyer. • Pour enlever les salissures en relief, utiliser un grattoir prévu à cet effet. Intervenir dès que possible, ne pas attendre que l’appareil ait refroidi afin d’éviter toute incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable, spéciale verre vitrocéramique, imprégnée d’eau savonneuse donne d’excellents résultats. Il est vivement déconseillé d’essayer d’accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d’assistance technique. • Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l’aide du grattoir tant que la surface est encore chaude. • Une fois que la table est propre, elle peut être traitée avec un produit d’entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l’appareil est tiède ou froid. • Prendre soin de toujours bien rincer à l’eau claire et d’essuyer la table : les résidus des produits pourraient en effet s’incruster lors d’une prochaine cuisson.

Description technique des modèles

Ces tableaux indiquent, modèle par modèle, les valeurs d’absorption d’énergie, le type d’élément chauffant et le diamètre de chaque foyer.

Tables de cuisson Foyers Arrière gauche Arrière droit Avant gauche Avant droit Puissance totale Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) HD 2200/1000 H 1400 H 1200 H 1800 210/140

VRM 640 C VRM 640 X Tables de cuisson Foyers Arrière gauche Arrière droit Avant gauche Avant droit Puissance totale VEM 645 C Puissance (en W) Diamètre (en mm) H 1800 H 1400 H 1200 H 1800
