Type de produit	Perceuse-visseuse sans fil
Marque	Hitachi
Modèle	DS 14DJL (1.5L) (HSCII)
Tension nominale	14,4 V
Type de batterie	Li-ion (1,5 Ah)
Vitesse à vide	0 - 600 tr/min (première vitesse) / 0 - 1800 tr/min (deuxième vitesse)
Couple maximal	34 Nm
Capacité de perçage (acier)	10 mm
Capacité de perçage (bois)	25 mm
Mandrin	Sans clé, 0,8 - 10 mm
Nombre de vitesses	2
Dimensions (L x l x h)	225 x 70 x 210 mm
Poids (avec batterie)	1,6 kg
Fonctions principales	Perçage, vissage, variateur de vitesse, marche avant/arrière, blocage de broche
Entretien et nettoyage	Nettoyer l'outil avec un chiffon sec; ne pas utiliser de solvants; vérifier régulièrement les charbons (si applicable)
Sécurité	Utiliser des protections auditives et oculaires; ne pas exposer à l'humidité; débrancher la batterie avant tout entretien
Pièces détachées et réparabilité	Batterie, chargeur, charbons (modèles avec moteur à charbons) disponibles via service après-vente Hitachi
Informations générales	Modèle HSCII : électronique de contrôle de vitesse optimisée; compatible avec chargeur Hitachi UC18YSL

FOIRE AUX QUESTIONS - DS 14DJL (1.5L) (HSCII) HITACHI

Quelle est la tension de la batterie ?

La perceuse Hitachi DS 14DJL fonctionne avec une batterie de 14,4 V (1,5 Ah).

Quelle est la vitesse maximale de rotation ?

La vitesse à vide atteint 600 tr/min en première vitesse et 1800 tr/min en deuxième vitesse.

Quel est le diamètre de perçage maximal dans le bois ?

Vous pouvez percer jusqu'à 25 mm dans le bois avec cette perceuse.

Comment changer la vitesse ?

Pour changer de vitesse, déplacez le sélecteur situé sur le dessus du carter. Position 1 pour les faibles vitesses (couple élevé), position 2 pour les hautes vitesses (couple réduit).

La perceuse est-elle équipée d'un mandrin sans clé ?

Oui, le mandrin est sans clé et accepte des forets de 0,8 à 10 mm.

Quel type de batterie utilise-t-elle ?

Elle utilise une batterie Li-ion 1,5 Ah de 14,4 V, compatible avec la série Hitachi 14,4 V.

Combien de temps faut-il pour charger la batterie ?

Avec le chargeur Hitachi UC18YSL, le temps de charge est d'environ 30 à 45 minutes pour une batterie complètement déchargée.

La perceuse dispose-t-elle d'un variateur de vitesse ?

Oui, la gâchette permet un réglage progressif de la vitesse pour un contrôle précis.

Comment entretenir la perceuse ?

Nettoyez l'outil avec un chiffon sec après utilisation. Vérifiez périodiquement les charbons du moteur (si disponibles) et remplacez-les s'ils sont usés. Ne jamais utiliser de solvants agressifs.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées comme la batterie, le chargeur, les charbons sont disponibles auprès du service après-vente Hitachi ou de revendeurs agréés.

MODE D'EMPLOI DS 14DJL (1.5L) (HSCII) HITACHI

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Vibration emission value a_h, D= 4.5 ² (DS14DJL, DS18DJL) m/s

Uncertainty K = 1.5 m/s ²

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Vibrationsemissionswert a_h, D = 4,5 m/s² (DS14DJL, DS18DJL)

Lire tous les avertissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée.
Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières.
Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil.
Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit.

Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.

Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des conditions humides.

La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil.

Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre l'outil en marche.

Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures.

e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.

Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application.

L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa.

Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c) Débrancher la fi che de la source d'alimentation et/ou la batterie de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil.

De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil.

En cas de dommages, faire réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

Français

f) Garder aff ûtés et propres les outils permettant de couper.

Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L'utilisation de l'outil pour des opérations diff érentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

a) Ne recharger qu'avec le chargeur spécifi é par le fabricant.

Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.

b) N'utiliser les outils qu'avec des blocs de batteries spécifi quement désignés.

L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre.

Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.

d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale.

Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié é utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l'outil.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être ranges hors de portée des enfants et des personnes infi rmes.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA PERCEUSE-VISSEUSE À BATTERIE/PERCEUSE PERCUSSION/VISSEUSE

1. Porter des bouchons lors du forage à percussion.

L'exposition au bruit peut engendrer une perte de l'audition.

1. Utiliser la ou les poignées auxiliaires si elles sont fournies avec l'outil.

Toute perte de contrôle peut entraîner des blessures.

1. Tenir l'outil électrique par les surfaces isolées permettant de l'agripper pour effectuer une opération où l'accessoire de coupe peut entrer en contact avec des fi ls électriques masqués.

Le contact de l'accessoire de coupe et des fixations avec un fi I sous tension peut transmettre du courant dans les pièces métalliques exposées de l'outil et électrocuter l'opérateur.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES

1. S'assurer que la zone à perforer ne présente aucun obstacle masqué, notamment un câblage électrique ou des conduites d'eau ou de gaz. Percer dans les éléments mentionnés ci-dessus présente un risque de décharge électrique ou court-circuit, de fuite de gaz ou d'autres dangers susceptibles de provoquer des accidents ou blessures graves.

2. Tenir fermement l'outil pendant le fonctionnement. Ne pas respecter cette consigne présente un risque d'accident ou de blessures.

3. Fixer la pièce à percer en place. Une pièce serrée avec des dispositifs de serrage ou placée dans un étau est maintenue plus solidement en place qu'avec les mains.

4. Préparer et vérifier l'environnement de travail. Vérifier si l'environnement de travail convient aux précautions suivantes.

5. Ne pas laisser de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.

6. Ne jamais désassembler la batterie rechargeable et le chargeur.

7. Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégâts à la batterie.

8. Ne pas jeter la batterie au feu. Elle pourrait exploser.

9. Apporter la batterie au magasin où elle a été achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.

10. Ne pas insérer d'objets dans les fentes d'aération du chargeur. L'insertion d'objets métalliques ou de produits inflammables dans les fentes d'aération du chargeur présente un risque d'électrocution ou de dégât du chargeur.

11. Lors du montage d'un foret ou d'une mèche dans le mandrin sans clavettes, serrer suffisamment le manchon. Si ce dernier est trop lâche, le foret ou la mèche risque de glisser ou de tomber et blesser quelqu'un.

12. Lors du changement de la vitesse de rotation à l'aide du bouton de décalage, s'assurer que l'interrupteur est sur arrêt. Le fait de changer la vitesse alors que le moteur tourne endommagera les engrenages.

13. Il est impossible de positionner le sélecteur de débrayage entre les chiffres « 1, 3, 5, ... 22 » ou les points. Ne pas utiliser l'outil avec le sélecteur de débrayage positionné entre le chiff re « 22 » et la ligne au centre du symbole du foret, cela risquerait de l'endommager.

14. Utilisez toujours l'outil dans le sens horaire rotation, quand vous l'utilisez en tant que perceuse à rotation.

15. Repos de l'appareil après un travail continu.

16. Le moteur peut s'arrêter en cas de surcharge de l'outil. Le cas échéant, relâcher le commutateur de l'outil et éliminer la cause de la surcharge.

17. Il se peut que la rotation dû moteur se verrouille et s'arrête pendant que l'outil est utilisé comme perceuse. Pendant le fonctionnement de la perceuse-visseuse, faire attention à ne pas verrouiller le moteur.

18. Si le moteur est verrouillé, éteindre immédiatement l'outil. Si le moteur reste verrouillé pendant un certain temps, le moteur ou la batterie peuvent brûler.

19. L'utilisation de la batterie dans un environnement froid (en dessous de 0 degré centigrade) peut parfois entraîner un aff aiblissement du couple de serrage et une réduction du volume de travail. Il s'agit toutefois d'un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu'elle se sera réchauff ée.

20. Ne pas regarder directement dans la lumière. Cela pourrait provoquer des lésions oculaires.
21. Insérer la mèche à l'emplacement spécifié sur l'outil. Si l'outil est utilisé avec la mèche mal insérée, la mèche risque de tomber et de provoquer des blessures corporelles.
22. Ne pas insérer de mèches qui sont d'une longueur, d'une jauge ou d'une dimension diff érentes de la mèche pilote supplémentaire (65 mm de long) incluse dans les ACCESSOIRES STANDARD.

La mèche risque de tomber et de provoquer des blessures corporelles.

PRÉCAUTIONS RELATIVES À LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lors de l'utilisation de ce produit, même si le commutateur est actionné. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête.
   Dans ce cas de fi gure, charger immédiatement la batterie.
2. En cas de surcharge de l'outil, le moteur peut s'arrêter. Dans ce cas, relâcher le commutateur de l'outil et éliminer les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauff e due à un travail trop intensif, l'alimentation de la batterie peut se couper.
   Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Vous pouvez ensuite recommencer à utiliser l'outil.

En outre, respecter la précaution et l'avertissement suivants. AVERTISSEMENT

Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respecter scrupuleusement les précautions suivantes :

1. S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
   ○ Pendant la tâche, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
   S'assurer que les copeaux et la poussière qui tombent sur l'outil lors de la tâche ne s'accumulent pas sur la batterie.
   ○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
   ○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).
2. Ne pas percer la batterie à l'aide d'un objet pointu tel qu'un clou. Ne pas la frapper à l'aide d'un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un choc physique important.
3. Ne pas utiliser une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.
4. Ne pas insérer la batterie à l'envers (pôles inversés).
5. Ne pas raccorder directement la batterie à une prise électrique ou à un allume-cigare.

6. Ne pas utiliser la batterie à d'autres fins que celle spécifiée.

7. En cas d'échec du chargement d'une batterie, même après un certain délai, arrêter immédiatement le rechargement.

8. Ne pas exposer la batterie à des températures ou une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenir la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.
10. Ne pas utiliser à proximité d'une source puissante d'électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôter immédiatement la batterie de l'équipement ou du chargeur de batterie et cesser de l'utiliser.

ATTENTION

1. En cas de projection dans les yeux de liquide ayant fui de la batterie, ne pas se frotter les yeux, les rincer à l'eau claire et contacter immédiatement un médecin.
   En l'absence de traitement, le liquide peut provoquer des lésions oculaires.
2. En cas de projection de liquide ayant fui de la batterie sur la peau ou les vêtements, rincer immédiatement ces derniers à l'eau claire (au robinet).
   Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur, de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant.

AVERTISSEMENT

Si des corps étrangers conducteurs s'introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produire dans la batterie et provoquer un incendie. Lors du stockage d'une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes.

○ Ne pas placer de débris conducteurs, de clous ou de morceaux de fi ls électriques en fer ou en cuivre dans le boîtier de rangement.
Pour éviter tout court-circuit, charger la batterie dans l'outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

SYMBOLES

AVERTISSEMENT

Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signification avant d'utiliser l'outil.

	DS14DJL / DS18DJL :Perceuse-visseuse à batterieDV14DJL / DV18DJL :Visseuse/perceuse percussion à batterie
	Lire tous les avertissements de sécurité et toutes les instructions.
	Pour les pays européens uniquementNe pas jeter les appareils électriques dans les ordures ménagères !Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.
V	Tension nominale

Français

n0	Vitesse à vide
Bpm Vitesse à percussion
Ls Basse vitesse
Hs Haute vitesse
	Brique
	Bois
	Métal
	Vis mécanique
	Vis de bois
	Capacité de perçage du mandrin
	Poids(Selon la procédure EPTA 01/2003)
	Perçage
	Forage à percussion
	Bouton ON
	Bouton OFF
	Débrancher la batterie
	Changement de vitesse de rotation – Haute vitesse
	Changement de vitesse de rotation – Basse vitesse
	Rotation dans le sens horaire
	Rotation dans le sens anti-horaire

ACCESSOIRES STANDARD

Outre l'unité principale (1 unité), l'emballage contient les accessoires répertoriés à la page 156.

Les accessoires standard sont sujets à changement sans préavis.

APPLICATIONS

○ Enfoncement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.
○ Forage de diff érents métaux
○ Forage de diff érents bois

○ Perçage de briques et de blocs de béton, etc.
○ Enfoncement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.
○ Forage de diff érents métaux
○ Forage de diff érents bois

SPÉCIFICATIONS

Les spécifi cations de cet outil sont énumérées dans le tableau de la page 156.

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

CHARGE

Avant d'utiliser l'outil électrique, charger la batterie comme suit.

1. Branchez le cordon d'alimentation du chargeur'à une prise secteur.

Quand on raccorde la fi che du chargeur à une prise murale, la lampe témoin clignote en rouge (à intervalles d'une seconde).

ATTENTION

Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.

1. Insérer la batterie dans le chargeur.

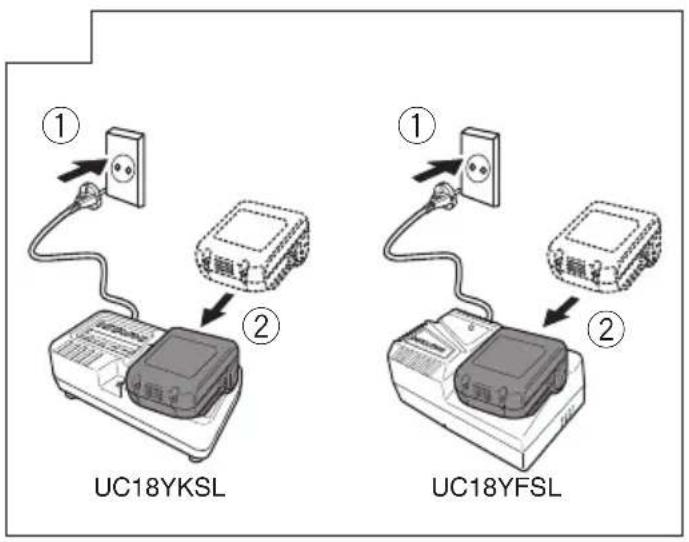

Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 2.

1. Charge

Quand une batterie est insérée dans le chargeur, la charge commence et la lampe témoin s'allume en rouge.

Quand la batterie est complètement chargée, la lampe témoin clignote en rouge. (À intervalles d'une seconde) (Voir Tableau 1)

● Pilot indication de lampe

Les indications de la lampe témoin sont indiquées dans le Tableau 1, selon l'état du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe témoin
Lampetémoin(rouge)	Avant la charge	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Pendant lacharge	S'allume	S'allume sans interruption
	Chargeterminée	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Veille en surchauff e	Clignote	S'allume pendant 1 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide).
	Chargeimpossible	Scintille	S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur

- Au sujet des températures et de la durée de charge de la batterie.

Les températures et la durée de charge sont indiquées dans le Tableau 2

Tableau 2

Batterie\Chargeur		UC18YFSL UC18YKSL
Tension de charge V 14,4 V À 18	V
Poids kg 0,5 0,35
Températures de recharge de la batterie 0°C À 50°C
Durée de charge selon la capacité de la batterie, approx. (à 20°C)
1,3 Ah	min.	20	35
1,5 Ah	min.	22	40
2,0 Ah	min.	30	60
2,5 Ah	min.	35	75
3,0 Ah	min.	45	90
4,0 Ah	min.	60	120
5,0 Ah	min.	75	150
Nombre de piles 4 À 10

REMARQUE

Le temps de recharge peut varier selon la température ambiante et la tension de la source.

ATTENTION

Si le chargeur de batterie a été utilisé en continu, une surchauff e risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la charge terminée, attendez 15 minutes avant la prochaine charge.

4. Débrancher le cordon d'alimentation du chargeur de la prise secteur.

5. Tenir fermement le chargeur et dégager la batterie.

REMARQUE

Bien sortir la batterie du chargeur après usage, et la conserver.

ATTENTION

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, la lampe témoin du chargeur s'allume pendant 1 seconde, ne s'allume pas pendant 0,5 secondes (arrêt pendant 0,5 secondes). Dans ce cas, commencez par laisser la batterie refroidir avant de démarrer le chargement.

○ Lorsque la lampe témoin scintille (à intervalles de 0,2 seconde), vérifiez la présence de corps étrangers dans le connecteur de batterie du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confier à un service d'entretien autorisé.

○ Comme le micro-ordinateur intégré nécessite environ 3 secondes pour confirmer le chargement de la batterie lorsque le chargeur est retiré, attendez au moins 3 secondes avant de le réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle n'est peut-être pas correctement chargée.

INSTALLATION ET FONCTIONNEMENT

Action Figure Page
Retrait et insertion de la batterie 1 157
Charge 2 157
Réglage du couple de serrage 3 157
Sélection de la position de perçage	4 157

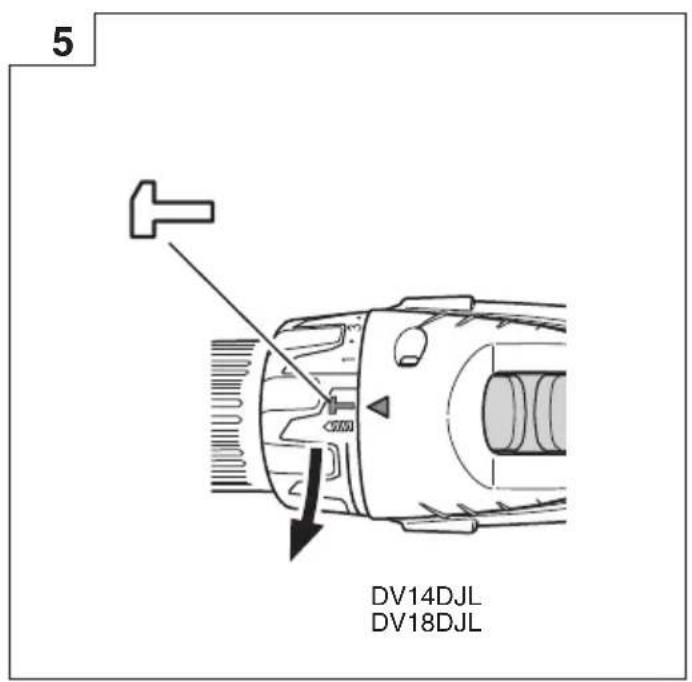

Sélection de la position de percussion	5 157
Changement de la vitesse de rotation	6 157
Comment utiliser la DEL d’éclairage	7 158
Fixation de la mèche 8 158
Inversement du sens de rotation 9 158
Fonctionnement du commutateur 10 158
Utilisation du porte-mèche	11 158
Sélection des accessoires — 159

ENTRETIEN ET VÉRIFICATION

1. Inspection de l'outil

Etant donné que l'utilisation d'un outil émoussé réduira le rendement et entrainera éventuellement un mauvais fonctionnement du moteur, aiguiser ou remplacer l'outil dès qu'une abrasion apparaît.

2. Vérification des vis de fixation

Vérifier régulièrement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le « cœur » même de l'outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Nettoyage de l'extérieur

Quand la perceuse-visseuse est sale, l'essuyer avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse. Ne pas utiliser de solvant au chlore, d'essence ou de diluant, car ils font fondre les matières plastiques.

5. Rangement

Ranger la perceuse-visseuse dans un endroit où la température est inférieure à 40 °C et hors de portée des enfants.

REMARQUE

Si l'on prévoit de ne pas utiliser la batterie pendant une longue période (3 mois ou plus), veiller à ce qu'elle soit entièrement chargée avant de la ranger. Une batterie moins chargée pourrait ne plus se recharger correctement après une longue période de stockage.

REMARQUE

Stockage des batteries au lithium-ion.

S'assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker.

Le stockage prolongé de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tenir une charge.

Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.

Si la durée d'autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fin de vie et s'en procurer une neuve.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Avis important sur les batteries pour outils électriques sans fil Hitachi

Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fil s'il est utilisé avec une batterie autre que celle que nous avons spécifiée, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).

GARANTIE

Nous garantissons que l'ensemble des outils électriques Hitachi sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d'emploi, dans un service après-vente Hitachi agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A :

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

Niveau de pression acoustique pondérée A :

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Incertitude K: 3 dB (A)

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745.

Perçage du métal :

Valeur d'émission de vibration a_h,D = 4,5m / s² (DS14DJL, DS18DJL)

Incertitude K = 1,5 m/s ⁴

Forage à percussion dans le béton :

Valeur d'émission de vibration ah,ID = 11,1m / s² (DV14DJL,DV18DJL)

Incertitude K = 1,5 m/s²

La valeur totale des vibrations a été mesurée par une méthode d'essai standard et peut être utilisée pour comparer un outil à un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.

AVERTISSEMENT

○ La valeur d'émission de vibrations en fonctionnement de l'outil électrique peut être diff érente de la valeur totale déclarée, en fonction des utilisations de l'outil.
○ Identifier les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments où l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Trillingsemissiewaarde a_h , D = 4,5 m/s² (DS14DJL, DS18DJL)

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Incertidumbre K: 3 dB (A)

Valor de emisión de vibración a_h , D₂=4,5 (DS14DJL, DS18DJL) m/s

Incertidumbre K = 1,5 m/s²

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (Å) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Incerteza K: 3 dB (A)

A-vägd ljudeffektnivå: 97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

A-vägd ljudtrycksnivå: 86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Osäkerhet K: 3 dB (A)

Använd hörselskydd.

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Usikkerhed K: 3 dB (A).

Brug høreværn.

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Toleranssi K: 3 dB (A).

Värähtelyemissioarvo a_h, D= 4,5 ² (DS14DJL, DS18DJL) m/s

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Nejistota K: 3 dB (A).

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Nezanesljivost K: 3 dB (A).

Vrednost emisije vibracij a_h, D= 4,5 ² (DS14DJL, DS18DJL) m/s

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Odchýlka K: 3 dB (A).

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

Измерено А-претеглена сила на звука:

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Неточност K: 3 dB (A).

Носете антифони.

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

Izmereni A-ponderisani nivo zvučnog pritiska:

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

97 dB (A) (DS14DJL, DS18DJL)

96 dB (A) (DV14DJL, DV18DJL)

86 dB (A) (DS14DJL, DS18DJL)

85 dB (A) (DV14DJL, DV18DJL)

Nesigurnost K: 3 dB (A).

Nosite zaštitu sluha.

97 дБ (A) (DS14DJL, DS18DJL)

96 дБ (А) (DV14DJL, DV18DJL)

86 дБ (A) (DS14DJL, DS18DJL)

85 дБ (А) (DV14DJL, DV18DJL)

Похибка К: 3 дБ (А)

Величина вибрации a_h, D= 4,5 M/c² (DS14DJL, DS18DJL)

DS14DJLDS18DJLDV14DJLDV18DJL	1	1	2
DS14DJL (NN)DS18DJL (NN)DV14DJL (NN)DV18DJL (NN)	1	—	—

	/ /
DS14DJLDS18DJLDV14DJLDV18DJL	1	1	0/1
DS14DJL (NN)DS18DJL (NN)DV14DJL (NN)DV18DJL (NN)	—	—	—

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hitachi-powertools.fr

Hitachi Power Tools Belgium N.V. / S.A.

Koningin Astridlaan 51, B-1780 Wemmel, Belgium

Tel: [phone]

Fax: [phone]

URL http://www.hitachi-powertools.be

Hitachi Fercad Power Tools Italia S.p.A

Via Retrone 49, 36077, Altavilla Vicentina (VI), Italy

Tel: [phone]

Fax: [phone]

URL: http://www.hitachi-powertools.it

Hitachi Power Tools Iberica, S.A.

Puigbarral, 26-28 Pol. Ind. Can Petit 08227

TERRSSA(Barcelona) Spain

Tel: [phone]

Fax: [phone]

URL: http://www.hitachi-powertools.es
