Type de produit	Hotte aspirante
Marque	VEDETTE
Modèle	GS531
Dimensions (L x P x H)	546 x 312 x 175 mm
Diamètre du conduit d'évacuation	111 mm
Épaisseur du support	15 à 35 mm
Poids	7,30 kg
Puissance du moteur	115 W
Puissance des lampes	2 x 60 W
Puissance totale absorbée	235 W
Alimentation électrique	Monophasé 220-230 V, 10 A, avec terre
Type d'ampoule	Flammes claires, culot E14, 220-230 V, 60 W
Fonctions	Éclairage, ventilation 2 vitesses (petite et grande), recyclage possible avec kit optionnel
Commandes	2 touches : éclairage (marron) et ventilation (orange) avec voyant
Hauteur minimale au-dessus de la table	600 mm (électrique), 650 mm (gaz/mixte)
Filtre à graisses	Nettoyage mensuel par immersion dans détergent
Entretien de la carrosserie	Éponge humide savonneuse, pas de produits abrasifs
Modes d'installation	Évacuation extérieure (inclus) ou recyclage (kit charbon actif en option)
Pièces détachées d'origine	Certifiées, disponibles chez le distributeur
Garantie	Voir certificat de garantie fourni

FOIRE AUX QUESTIONS - GS531 VEDETTE

Quelles sont les dimensions de la hotte VEDETTE GS531 ?

Les dimensions sont de 546 mm de largeur, 312 mm de profondeur et 175 mm d'épaisseur. Le diamètre du tuyau d'évacuation est de 111 mm.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez des ampoules de type flamme claire, 220-230 V, 60 W, à vis, culot E14.

Comment installer la hotte en mode recyclage ?

Pour le recyclage, il faut commander un kit de filtres à microparticules et à charbon activé (vendu séparément). Placez d'abord le filtre à graisses, puis le filtre à microparticules, et enfin le filtre à charbon activé (déballé) au-dessus.

Comment nettoyer le filtre à graisses ?

Démontez la partie inférieure de la hotte, retirez l'arceau et sortez le filtre. Immergez-le dans une solution détergente liquide, pressez sans tordre, rincez abondamment et essorez. Nettoyez la carrosserie avec une éponge humide légèrement savonneuse.

Quelle est la hauteur minimale entre la table de cuisson et la hotte ?

Pour les tables électriques : 600 mm. Pour les tables gaz ou mixtes : 650 mm.

Comment fonctionnent les commandes ?

La touche marron à gauche commande l'éclairage (marche/arrêt). La touche orange à droite règle la ventilation : tirée = petite vitesse, verticale = arrêt, poussée = grande vitesse.

Peut-on utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Il faut acheter un kit de filtres à microparticules et charbon activé et le placer selon les instructions. Le modèle de base est prévu pour l'évacuation.

Quelle est la puissance totale de la hotte ?

La puissance totale absorbée est de 235 W, dont 115 W pour le moteur et 2 x 60 W pour les lampes.

Comment fixer la hotte lors de l'installation ?

Utilisez les 2 systèmes de bridage à l'intérieur de chaque côté. Serrez-les efficacement. Complétez éventuellement avec 4 vis à bois sur le rebord extérieur.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et la prise de terre. Si le problème persiste, contactez votre dépanneur en indiquant le type d'appareil (sur la plaque signalétique ou le certificat de garantie).

MODE D'EMPLOI GS531 VEDETTE

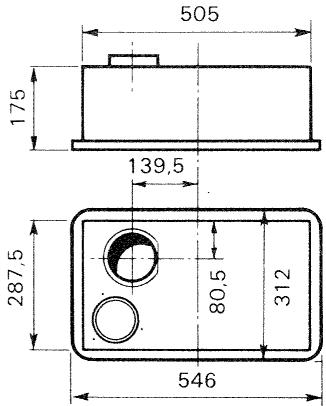

• Dimensions d'encastrement

• Largeur : 546 mm
• Profondeur : 312 mm
• Épaisseur : 175 mm
• Diamètre du tuyau d'évacuation : 111 mm
• Épaisseur du support : 15 à 35 mm

- Poids : 7,30 kg

Puissances :

• du moteur : 115 W
• des lampes : 60 W x 2
• totale absorbée : 235 W

N.B.

Le groupe filtrant est livré pour être raccordé à un conduit d'évacuation. Mais grâce à un équipement complémentaire, fourni en supplément, il peut être transformé en groupe à recyclage.

BRANCHEMENT ÉLECTRIQUE

L'alimentation du groupe filtrant se fera toujours en courant monophasé (2 fils 220/230 V + fil de terre).

La prise de courant avec terre, de 10 A, doit être raccordée à un socle 10 A de 220 V, avec prise de terre et qui sera placé, si possible, au-dessus du groupe filtrant.

Nota - En cas d'alimentation en 110 V, utiliser un autotransformateur de 250 VA, en veillant à ce que la continuité de la terre soit bien assurée.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante, défectueuse ou incorrecte.

Les ampoules sont du type « flamme claire » 220/230 V 60 W, à vis, culot E 14.

INSTALLATION

A - AVEC ÉVACUATION

Démonter la partie inférieure de l'appareil en dévissant les deux vis moletées.
La poser sur l'appareil de cuisson qui sera à ventiler ou sur tout autre support, les touches de commande placées à l'avant et le trou d'évacuation à l'arrière.
Brancher la prise de courant (de préférence à l'intérieur de la hotte dans laquelle le groupe filtrant sera encastré).

En cas d'utilisation de tuyaux d'évacuation émaillés ou en aluminium 111, ceux-ci seront emboîtés de façon à favoriser la circulation de l'air.

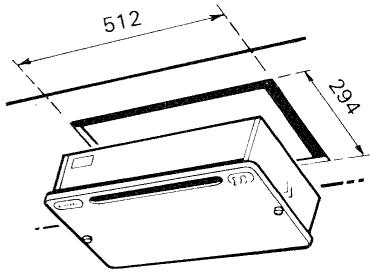

Enclipser le groupe filtrant dans la découpe prévue de la hotte.

A l'intérieur et de chaque côté de l'appareil, il y a 2 systèmes de bridage. Serrer ceux-ci efficacement comme le montre la figure ci-contre.

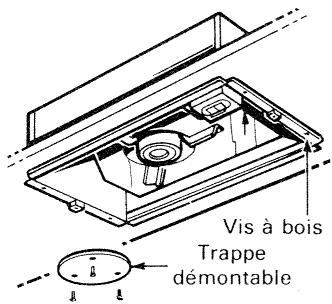

La fixation peut être complétée par 4 vis à bois, mises en place sur le rebord extérieur de l'appareil (voir la figure de gauche).
Une trappe démontable qui se trouve à l'intérieur du groupe filtrant, permet d'avoir facilement accès aux tuyaux, et facilite leur mise en place sur la buse de sortie d'air de l'appareil.
- Replacer cette trappe après avoir effectué le raccordement.
Puis remonter la partie inférieure du groupe filtrant en serrant les 2 vis moletées.

La hauteur minimale qui doit exister entre la table de cuisson et le dessous de la hotte est la suivante :

• 600 mm pour les tables électriques
• 650 mm pour les tables gaz et mixtes.

Seules les gaines de ventilation prévues à cet effet dans les appartements modernes ou les gaines de cheminées désaffectées dans des locaux plus anciens peuvent être employées.
L'entretien du conduit d'évacuation doit être assuré et un ramonage périodique n'est pas à exclure. Certains dépôts provenant de l'extérieur (en cas de non-fonctionnement) pourraient créer des bouchons dans le conduit.

IL EST INTERDIT D'UTILISER LES CHEMINÉES SERVANT DE CONDUITS A FUMÉES.

Les groupes à évacuation ne doivent pas contrarier les ventilations existantes ainsi que les extractions, et ceci en conformité avec le Document Technique Unifié (D.T.U.) n° 61-1.
Des entrées d'air frais doivent permettre de compenser le débit de la hotte. Dans le cas contraire, une ouverture permettant un apport d'air frais doit être prévue afin de réaliser la ventilation et d'éviter de mettre la pièce en dépression. Ne pas ouvrir la fenêtre en grand car le volume d'air à ventiler serait trop important.

B - EN RECYCLAGE

Pour être utilisé en recyclage, un dispositif supplémentaire comprenant un ensemble de filtres à microparticules et à charbon activé, est indispensable et doit être commandé en supplément.

Avant de remonter la partie inférieure du groupe filtrant, placer d'abord le filtre à graisses, puis l'ensemble de filtres à microparticules et à charbon activé. Le filtre à charbon doit être déballé avant d'être placé au-dessus du filtre à microparticules.

UTILISATION

- Commandes

Les commandes du groupe filtrant sont assurées par 2 touches, situées à droite sur le devant de l'appareil.

- Éclairage

La touche marron située à gauche est un interrupteur lumière.

ARRÊT

FONCTIONNEMENT

- Ventilation

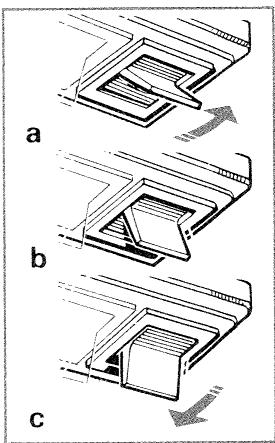

La touche orange située à droite règle la ventilation. Un voyant incorporé dans cette touche s'allume lorsque la ventilation fonctionne.

Selon sa position, cette touche sélectionnera :

• une petite vitesse lorsqu'elle est tirée (a).
• un arrêt quand elle se trouve à la verticale (b).
• une grande vitesse si elle est poussée (c).

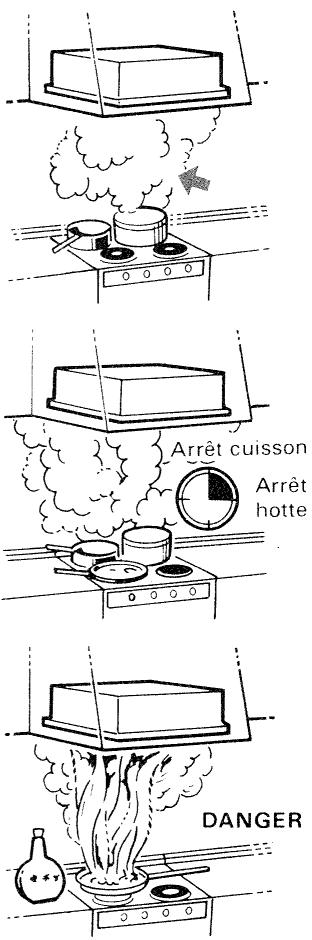

- Recommendations

• La petite vitesse doit être utilisée pour les mijotages ou les plats cuisinés émettant peu de fumées. Elle peut aussi être utilisée pour créer une ventilation dans une pièce.
• La grande vitesse sera utilisée dans la plupart des cas parce que la ventilation et le filtrage y sont plus efficaces.
• Il est conseillé d'utiliser au maximum les foyers de cuisson situés à l'arrière de l'appareil.
• Pour le cas où les débits de fumées seraient supérieurs à la capacité d'absorption du groupe filtrant, il est recommandé de le laisser fonctionner, le temps qu'il faudra après la cuisson des aliments (en moyenne 15 mn).

NE JAMAIS FAIRE FLAMBER DE METS AVEC DE L'ALCOOL AU-DESSOUS DU GROUPE FILTRANT.

ENTRETIEN

Avant toute intervention sur l'appareil, il faut couper l'alimentation du groupe (prise de courant). Le premier filtre monté sur les modèles à évacuation et à recyclage, est destiné à filtrer les vapeurs grasses et les poussières. Son nettoyage doit s'effectuer tous les mois environ, en fonction de son degré de salissure.

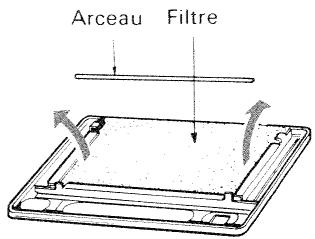

• Démontage

• Enlever la partie inférieure de l'appareil, en dévissant deux vis.
• Retirer l'arceau maintenant le filtre à graisse.
• Le faire glisser pour le dégager des rebords et le sortir.

Nettoyage

• Immerger le filtre à graisse dans une solution liquide de produit détergent.
• Laisser le filtre s'imbiber en le pressant sans le tordre, afin que le détergent agisse en profondeur.
• Rincer abondamment, essorer.
• Procéder, si besoin est, au nettoyage de la partie accessible de la carrosserie, avant de remettre le filtre lorsqu'il sera sec.

Entretien de la carrosserie

Passer une éponge humide, légèrement savonneuse. S'il reste encore des taches graisseuses, les dissoudre avec une éponge imbibée d'eau chaude, additionnée d'un produit détergent du commerce. Puis sécher, si besoin est.

N.B. Ne jamais utiliser de produits abrasifs.

ATTENTION -

Si vous devez appeler votre dépanneur, ou commander des pièces détachées, ne pas oublier de mentionner le type de votre appareil indiqué sur votre Certificat de garantie ou sur la plaque signalétique fixée sur le groupe.

PIECES D'ORIGINE

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pièces détachées certifiées d'origine

soient utilisées.

Comme celles qui se trouvent dans votre appareil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôles.
