Intitulé	Description
Type de produit	Hotte aspirante
Caractéristiques techniques principales	Hotte décorative murale, extraction ou recyclage
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	60 cm de largeur
Poids	Environ 10 kg
Compatibilités	Compatible avec les cuisines standards
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Max 250 W
Fonctions principales	Filtration des odeurs, éclairage LED, plusieurs niveaux de puissance
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité des filtres et pièces de rechange
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité européennes
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - HS610B VEDETTE

Comment allumer la VEDETTE HS610B ?

Pour allumer la VEDETTE HS610B, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est branché sur une prise électrique fonctionnelle.

Que faire si la machine ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir d'eau est rempli et que le couvercle est bien fermé.

Comment nettoyer le filtre de la VEDETTE HS610B ?

Pour nettoyer le filtre, retirez-le délicatement de l'appareil, rincez-le à l'eau tiède sans utiliser de détergents, puis laissez-le sécher complètement avant de le remettre en place.

Quels types de linge peuvent être lavés avec la VEDETTE HS610B ?

La VEDETTE HS610B peut laver une variété de tissus, y compris le coton, les synthétiques et les vêtements délicats. Il est conseillé de consulter les étiquettes de lavage pour des instructions spécifiques.

La machine fait un bruit anormal pendant le lavage, que faire ?

Si la machine émet un bruit anormal, vérifiez que les vêtements sont bien répartis dans le tambour. Assurez-vous également que les pieds de la machine sont bien ajustés et que l'appareil est nivelé.

Comment programmer un cycle de lavage ?

Pour programmer un cycle de lavage, tournez le sélecteur de programme sur le cycle souhaité et ajustez les options de température et d'essorage si nécessaire, puis appuyez sur le bouton de démarrage.

Que faire si l'eau ne s'écoule pas pendant le lavage ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée n'est pas bouché.

Comment effectuer un entretien régulier de la VEDETTE HS610B ?

Pour un entretien régulier, nettoyez le filtre, vérifiez les tuyaux d'arrivée et d'évacuation, et nettoyez le tambour à l'aide d'un programme de nettoyage à vide recommandé par le fabricant.

Y a-t-il une garantie pour la VEDETTE HS610B ?

Oui, la VEDETTE HS610B est généralement couverte par une garantie de deux ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI HS610B VEDETTE

Cette hotte filtrante peut etre utiliser de deux manieres differentes:

EN VERSION A《EVACUATION》

Livrée d'origine: l'air aspiré et dégraissé est rejeté à l'extérieur des locaux d'habitation.

L'appareil livre d'origine est équipé d'une option commandée en supplément. L'air aspiré est dégraissé et purifié par trois étages de filtrres ainsi mis en place et rejeté dans lapiece.

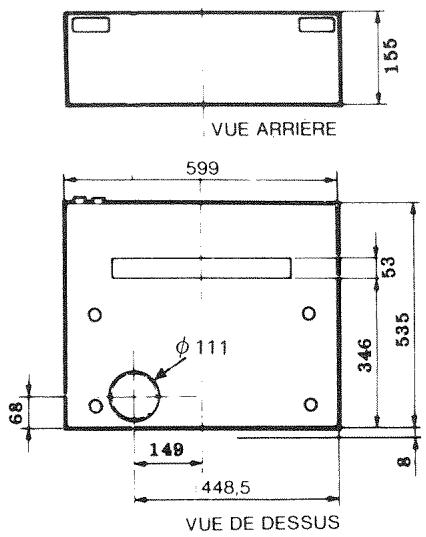

CHARACTERISTIQUES TECHNIQUES

Encombrement

Poids Poids net 10,50 kg
Puisances Puissance moteur 95W Puissance lampe 60W maxi Puissance totale absorbée 155W

Moteur équipé d'un limiteur de température le protégeant d'un échauffement anomal.

BRANCHEMENTS ELECTRIQUES

Prise de courant 6 A normalisée (à placer au-dessus de la hotte si possible) à raccarder avec socle 6 A 220 V avec prise de terre.

Si la prise n'est pas accessible en permanence, il est nécessaire de prévoir dans l'installation un interrupteur omnipôle avant une ouverture de contact de 3 mm minimum.
L'installation doit être conforme à la norme NF C 15100. Les ampôules sont du type flamme claire 220/230 V, 60W (ne pas dépasser cette puissance) à vis culot E 14 (en除去 dans le commerce).
Cet apparéil est conforme à l'arrêté du 14 janvier 1980 (J.O. du 17 janvier 1980) relatif à la limitation des perturbations radio-électriques.

INSTALLATION

Un gabarit de positionnement est fourni avec l'appareil afin de faciliter l'installation de la hotte.
- Les vis et chevilles fournies dans un sachet sont destinées à la fixation des pattes au mur et à l'immobilisation de l'appareil.
- Les vis permettant la fixation de l'appareil sous un élément de cuisine sont en place sur la partie supérieure de la carrosserie (perçage dans le meuble 5mm ).
La hauteur de pose minima entre la table de cuisson et le dessous de la hotte est de:

• 600 mm pour les tables électriques
• 650 mm pour les tables gaz ou mixtes.

FIXATION DE LA HOTTE AU MUR

S'assurer préalablement de la nature du mur. S'il est sain, en matériel résistant, la fixation sera directement réalisée à l'aide des chevilles et vis fournies. Sur un mur de mauvaise qualité, il faudra préalablement préparer le mur afin de recevoir les éléments de fixation.
La fixation s'effectue :

• A l'aide de deux pattes en forme de « Z » (perçage du mur 8 mm pour installer les chevilles correspondantes).
• Par une vis tête faisée fournie à placer dans le bas à l'arrière de la carrosserie afin d'immobiliser l'appareil (perçage dans le mur 6 mm pour installer la chevelle correspondante).

NE JAMAIS FIXER L'APPAREIL DIRECTEMENT SUR DES POTERIES DE CHEMINEE.

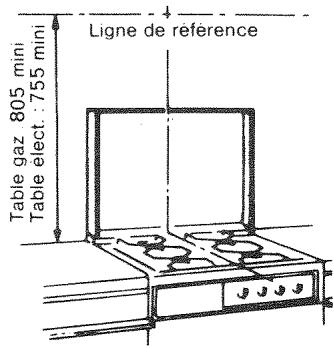

Pour positionner les pattes sur le mur, utiliser le gabarit en呈現nt celui-ci à l'endetroit de la pose de la hotte puis

verifier l'alignment avec un niveau. La ligne de reférence indiquée sur le gabarit (partie supérieure de la hotte) doit être située à 805 mm minimum du dessus des tables de cuisson gaz ou mixtes et 755 mm minimum du dessus des tables de cuisson électriques. S'assurer que le couvercle de la table de cuisson puisse se relever sans gène. La hotte doit être de niveau, l'équerrage avec le mur ou la mise à l'horizontal de l'appareil peuvent être obtenu à l'aide de tasseux ou cales d'épaissur variable selon l'implantation de la hotte sur le mur support.

FIXATION DE LA HOTTE SOUS UN MEUBLE

Nota: le repérage des positions à l'aide du gabarit et les opérations qui en découlent peuvent être réalisés, soit en fixant le meuble à son emplacement définitif, soit en le plaçant sur un support (table ou autre) symbolisant le mur. Plier le gabarit sur sa ligne de reférence. Appliquer le gabarit ainsi plie sous le meuble, la ligne de reférence (pliure) étant en contact avec le mur. Repérer l'emplacement de la buse de sortie d'air afin de pratiquer dans le meuble le dégagement nécessaire au raccordement des tuyauteries. Pointer les quatre trous de fixation comme indiqué sur le gabarit. Percer les quatre trous debouchant dans le meuble, le meuble étant prêt à receivevoir l'appareil, oter les 4 vis situées sur le dessus de la hotte et boulnonner l'ensemble à l'aide de ces vis.

Ce raccordement se situe au-dessus de la hotte et est réalisé à partir de tuyaux en matière in-inflammable (email, alumi-nium, etc.) 111mm Les tuyaux seront emboîtes de façon à favoriser la circulation d'air.
Seules les gains de ventilation prévues à cet effet dans les appartements modernes ou les gains de cheminées désffectées dans les locaux plus anciers peuvent être employées.

Les installations de raccordement seront effectuees suivant les regles de

Le conduit d'évacuation quel qu'il soit ne doit pas déboucher dans les combles.

L'air évacué ne doit pas être rejeté dans un conduit d'air chaud.

IL EST INTERDIT D'UTILISER LES CHEMINÉES SERVANT DE CONDUITS A FUMEE.

• Les hottes à évacuation ne doivent pas contrarier les ventilations existantes ainsi que les extractions, et ceci en conformité avec le document technique unifié (DTU) n° 61-1.
• Des entrées d'air frais doivent permettre de compenser le débit de la hotte. Dans le cas contraire, une ouverture permettant un apport d'air frais doit être prévue afin de réaliser la ventilation et d'éviter demettre la piece en dépression. Ne pas ouvrir la fenêtre en grand car le volume d'air àventiler serait trop important.

VERSION A RECYCLAGE

L'accrochage de l'appareil au mur ou sous un meuble se fait de la même manière qu'en version «evacuation».
Pour cette utilisation,aucun raccordement de tuyauterie n'est a réaliser et la sortie d'air se fait soit par la buse desortinge située a l'arriere sur le dessus de I'appareil,soit par la grille d'event située sur le dessus avant de I'appareil.

Placer l'ensemble de filtres à micro-particules et à charbon actif, suivant la notice fournie avec ces filtres.

UTILISATION

Commandes

Les commandes de la hotte sont assureres par 2 touches situées à droite sur le bandeau de façade.

Eclairage

La touche brune est un interrupteur luiere.

0 Arret

Fonctionnement

Ventilation

La touche orange regle la ventilation.

Selon sa position cette touche peut selectionner trois positions:

-0 arrêt
- I une petite vitesse de ventilation
- Il une grande vitesse.

0 Arret ventilation

Petite vitesse

II Grande vitesse

Recommendations

-La petite vitesse doit etre utilisée pour les mistrotages ou les plats cuinis émettant peu de fumées. Elle peut aussi etre utilisée pour creer une ventilation dans une piece.

La grande vitesse sera utilisée dans la plupart des cas parce que la ventilation et le filtrage y sont plus efficaces.

• Il est conseilé d'utiliser au maximum les foyers de cuisson situés à l'arrière de l'appareil.

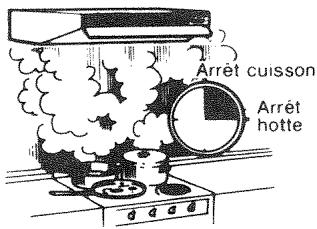

Pour le cas ou les débits de fumées seraient supérieurs à la capacité d'absorption de la hotte filtrante, il est recommandé de la laisser fonctionner, le temps qu'il faudra après la cuisson des aliments (en moyen 15 mn). Il n'est pas permis de faire flamber des mets au-dessous de la hotte, les flammes aspirées risqueraient de détériorer les filtres.

Les fritures effectuees sous la hotte doevent faire I'objet d'une surveillance constante.

ENTRETIEN

Avant toute intervention sur l'appareil, il faut couper l'alimentation de la hotte (prise de courant).

Entretien du conduit (version évacuation)

L'entretien du conduit d'évacuation doit être assure et un ramonage périodique n'est pas à exclure. Certains dépôts provenant de l'extérieur (en cas de non fonctionnement) pourrait creer des bouchons dans le conduit.

Entretien des filtres

Le premier filtré monté sur les modèles à évacuation et à recyclage, est destiné à filtrer les vapeurs grasses et les poussières. Il est indispensable de procéder à son nettoyage environ tous les mois suivant son état d'encrassement ou à son remplacement évientuel.

Démontage

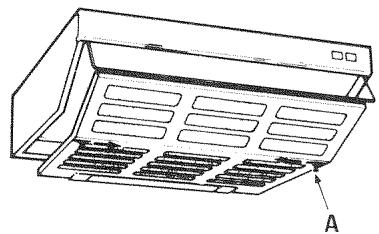

• Enlever la partie inférieure de l'appareil en dégageant les 2 verrous «A» vers l'intérieur.

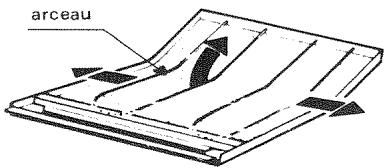

• Enlever les 2 arceaux maintainant la matière filtrante et dégager celleci.

Nettoyage

• Immerger le filtré àGRAISE dans une solution liquide de produit détergent (tiède 40^ maximum).
  — Laisser le filtrre s'imbiber en le pressant sans le tordre, afin que le détergent agisse en profondeur.
  Rincer abondamment,égoutter sans tordre.

Entretien de la carrosserie

Passer une éponge humide, légrement savonneuse. S'il reste encore des tâches graisseuses, les dissoudre avec une éponge imbibée d'eau chaude, additionné d'un produit détergent du commerce. Puis sécher, si besoin est.

Nota - Nettoyer frequently les surfaces souillées internes et notamment la grille de protection du ventilateur.

N.B. Ne jamais utiliser de produits abrasifs.

ATTENTION

Si vous doivent appeler toute dépanneur, ou commander des pieces détaches, ne pas oublier de mentionner le type de votre(AP)appareil indiqué sur toute certificat de garantie ou sur la plaque signalétique fixée sur l'appareil.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans prévis, toute modification ou amélioration.

PIECES D'ORIGINE

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pieces détachées certifiées d'origine

soient utilisées

Comme celles qui se trouvent dans votre apparéil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôle
