MODE D'EMPLOI ST 705510 STEINEL

Un émettreur quelconque d'un groupe met en marche tous les récepteurs/acteurs. Si un désecteur est activé suite à un mouvement ou sur l'instruction transmise par l'utilisateur au moyen de la télécommande, le modèle radio de l'apparell concerné transmit instruction à tous les autres modules radio se trouvant dans la zone de portée. Les les récepteurs règles sur la même adresse de groupe ou sur l'adresse de groupe apprise aliment dans la lumière.

Le dernier éteint la lumière.

La lumière ne s'éteint que lorsque la durée d'éclairage du dernier émetteur radio d'un groupe se trouvant dans la zone de portée radio est écoulée. Le signal de commutation est limité par la portée radio. Remarque : Si un récepteur est activé par télécommande, celui-ci ne peut être désactivé que par télécommande.

Apprentissage des émetteurs et des récepteurs

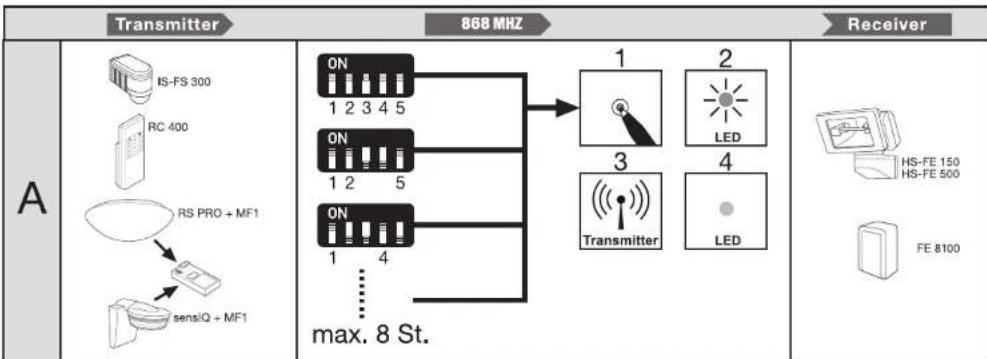

A Emetteur avec interrupteur à 5 pôles :

Un interrupteur à 5 pôles permet de régler sur l'émetteur 32 adresses différentes et de créer des groupes. Récepteur avec touche de programmation :

La programmation (aféciation d'un récepteur à un émetteur) est effectués comme suit :

1. Appuyer brèvement sur la touche de programmation du récepteur

2. Le voyant rouge à souigne : le mode de programmation est actir.

3. Activer l'émetteur en déclenchant un mouvement dans la zone de détection. Conseil : Il est aussi possible d'activer l'émetteur au moyen de la télécommande lorsque celle-ci est réglée, à l'interrupteur 5 pôles, sur la même acrese.

-1. Le voyant s'éteint : la programmation est terminée.

1. L'attractation du récepteur à l'émetteur est maintenant achevée.

2. Ce procédé peut être utilisé pour affecter, au maximum, 8 acresse d'émetteur différentes aux récepteurs STENEL.

3. Si un 9ème émetteur (9ème adresse d'émetteur) est mis en mémoire, l'adresse d'émetteur qui a été mémorsée en premier est alors écrasée. Capendant, si vous désirez que cet émetteur continue de fonctionner en liaison avec le réceplour, vous devez alors le reprogrammer.

II. Pour amêter le cycle de programmation, appuyez une nouvelle fois sur la touche. -> Le voyant LED

1. Pour effacer complètement la mème, maintenez la touche de programmation enfoncée jusqu'à ce que le voyant LED s étoigne (env. 5 s)

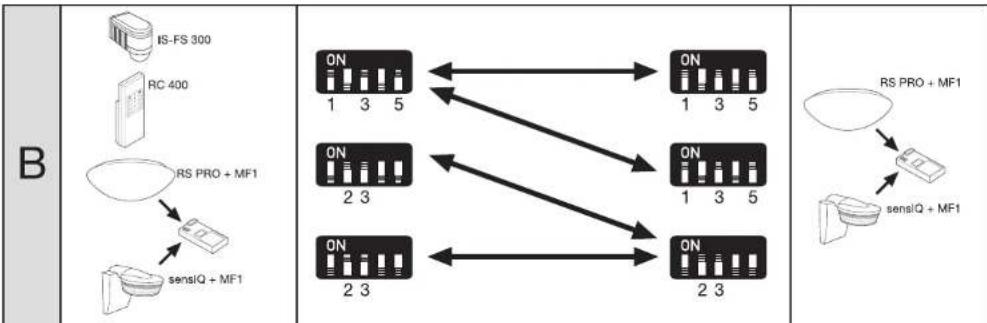

8 Emetteur avec interrupteur à 5 pôles / récepteur avec interrupteur à 5 pôles : Un interrupteur à 5 pôles permet de régler 32 adresses différentes et de créer des groupes. Au sein d'un même groupe, l'interrupteur de chaque membre doit être réglé sur la même combinaison. Les commandes d'alumage et d'extinction ne sont valables que pour un seul groupe.

Technique

968 MHz, protocole radio très fiable.

Portée radio

jusqu'à 100m, en fonction du contact visuel. Pour être moins. Exemple :

0 - 30 % plâtre, bois, verte non revêtu

5 - 35 % panneaux de particules, briques

10 - 90 % beton armé 15 - 150 %, mitel, etc.

su - 100 % metal, strainie au 100 % gas de maintenance, boîtem en métal, semis-coupe-tau, casas d'agaceure

Tul : ne sas de mainance, domens en meus, patuis cou Densel : portée intéale 30 m pour une liaison radio fiable.

Dysfonctionnements

- Les produits à racorder sont-ils bien réglés sur la même adresse de groupe ou le récepteur est-il bien affecté au moyen de la touche de programmation à un émetteur ?

- La pite est-elle encore chargée, la polante est-elle correcte ? Le contact de borne est-il bon ? - Le récepteur a-f-il été monté trop loin de l'émetteur ce qui fait que le signal vers le récepteur est trop taïne ?

- Bindage : Le signal radio peut-il quitter l'émetteur et atteindre le récepteur ?

- Y a-t-il éventuellement des perturbations causées par d'autres émetteurs fonctionnant sur la même fréquence ?

- Y a-l-il à l'extérieur du système d'autres émetteurs qui fonctionnent sur une autre fréquence, mais avec des puissances d'émission très devées (radioamateurs, etc.)?
