MODE D'EMPLOI GW14756 Gewiss

Détecteur de mouvement IR avec capteur crépusculaire Easy - encastrable

DONNEES TECHNIQUES 36

AVERTISSEMENTS GENERAUX

Attention ! La sécurité de l'appareil n'est garantie que si les instructions indiquées ici sont respectées. Il est donc nécessaire de les lire et de bien les conserver. Les produits de la gamme Chorus doivent être installés conformément aux dispositions de la norme CEI 64-8 pour les appareils à usage domestique et similaires, dans des environnements non poussiéreux et là où il n'est pas nécessaire de mettre en place une protection spéciale contre la pénétration de l'eau. L'organisation de vente de la Société GEWISS est à votre disposition pour tous éclaircissements et toutes informations techniques.

Gewiss SpA se réserve le droit de faire des modifications sur le produit décrit dans ce manuel à n'importe quel moment et sans aucun préavis.

Contenu de la confection

n. 1 Détecteur de mouvement IR avec capteur crépusculaire Easy - encastrable
n. 1 Borne bus
n. 1 Couvercle avec vis
n. 1 Manuel d'installation et d'emploi

En bref

Le Détecteur de mouvement avec capteur crépusculaire Easy - encastrable - permet d'envoyer des commandes d'activation temporisée à des dispositifs d'actionnement, par le biais du bus KNX/EIB grâce auquel il est relié au système de Home Automation, en fonction des mouvements détectés et de la luminosité mesurée par les deux capteurs incorporés.

Le capteur à infrarouges (IR) passif a une lentille orientable à ouverture fixe.

Le détecteur est alimenté par la ligne bus et est doté, sur le devant, de deux potentiomètres, un pour le réglage local de la sensibilité à la lumière, l'autre pour pouvoir varier localement la période d'émission (+/- 50% de la valeur est programmée via l'unité de base), et d'une LED verte de signalisation qui indique la détection du mouvement et l'envoi consécutif de messages sur le bus.

Le capteur peut être configuré avec l'unité de base Easy (GW 90 831) pour réaliser la fonction d'envoi de commandes d'activation temporisée. Il est possible de paramétrer le fonctionnement du dispositif de façon à activer la détection du mouvement uniquement si l'actionneur à commander est sur Marche (détection conditionnée).

Cette modalité permet, par exemple, d'allumer des lumières de façon traditionnelle (avec un bouton ou un dispositif similaire), tout en garantissant en même temps l'extinction automatique dès que la zone de couverture du capteur de mouvement sera libre.

A l'allumage, le dispositif ne fonctionne pas pendant environ 60 secondes, c'est-à-dire pendant le temps nécessaire pour que le détecteur IR se stabilise.

Le dispositif est placé dans des boîtes d'encastrement standard et monté sur des supports de la série Chorus, dans l'espace de deux modules.

Fonctions

ACTIVATION AVEC MOUVEMENT + CAPTEUR CRÉPUSCULAIRE

Le détecteur envoie sur le bus KNX/EIB un message d'activation temporisée, par exemple pour commander l'allumage d'une lumière, quand le capteur à infrarouges détecte un mouvement dans la zone couverte et quand, en même temps, la luminosité du milieu est inférieure à une certaine valeur prédéfinie.

La détection du mouvement et l'envoi du message d'activation sont signalés par un bref clignotement de la LED frontale verte.

La « Période d'émission », dont la durée est personnalisable, est la période d'observation activée à chaque envoi du message d'activation: si pendant cette période le capteur IR détecte un mouvement, à la fin de la période un nouveau message d'activation sera envoyé, indépendamment de la valeur de luminosité détectée.

Le dispositif gère une pause de sécurité qui débranche le capteur IR pendant 5 secondes, lorsque l'actionneur commandé commute sur Arrêt (requiert que l'actionneur commandé envoie son information d'état). Cela permet d'éviter des activations non désirées, causées par exemple par l'extinction d'une charge électrique avec une forte émission de chaleur. Enfin il est possible d'activer la détection du mouvement uniquement si l'actionneur à commander est sur Marche (détection conditionnée).

Cette modalité permet, par exemple, d'allumer des lumières avec un dispositif traditionnel (bouton), et de les faire éteindre automatiquement quand aucun mouvement n'est plus détecté.

INSTALLATION

ATTENTION: l'installation du dispositif ne doit être effectuée que par du personnel qualifié, conformément à la réglementation en vigueur et aux lignes directrices pour les installations KNX/EIB.

Avertissements pour l'installation KNX/EIB

1. La longueur de la ligne bus entre le détecteur de mouvement IR et l'alimentateur ne doit pas dépasser 350 mètres.
2. La longueur de la ligne bus entre le détecteur de mouvement IR et le dispositif KNX/EIB à commander le plus éloigné ne doit pas dépasser 700 mètres.
3. Pour éviter tous signaux et surtensions non désirés, ne pas créer, si possible, de circuits en boucle.
4. Maintenir une distance d'au moins 4 mm entre les câbles isolés un par un de la ligne bus, et les câbles de la ligne électrique (figure C)
5. Ne pas endommager le conducteur de continuité électrique du blindage (figure D).

ATTENTION: les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ni le conducteur de terre !

Positionnement correct

Pour fonctionner correctement, le détecteur doit être installé loin de toute source de chaleu par exemple des radiateurs, et il ne doit pas être atteint par la lumière solaire directe.

Connexions électriques

La figure B montre le schéma des connexions électriques.

1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal, et le fil noir à la borne noire (-). On peut relier au borne bus jusqu'à 4 lignes bus (fils de la même couleur dans la même borne) (figure E).
2. Isoler l'écran, le conducteur de continuité électrique et les fils restants blanc et jaune du câble bus (au cas où l'on utilise un câble bus à 4 conducteurs), qui ne sont pas nécessaires (figure D).
3. Brancher la borne bus dans les pieds du dispositif prévus. Le sens correct d'insertion est déterminé par les guides de fixation. Isoler la borne bus en utilisant le petit couvercle prévu, qui doit être fixé au dispositif avec sa vis.

Le petit couvercle garantit la séparation minimale de 4 mm entre les câbles de puissance et les câbles bus (figure F).

Initialisation avec unité de base Easy

1. Alimenter le dispositif avec le bus.
2. Faire charger le dispositif par le système avec une des procédures suivantes :

- Acquisition automatique (le dispositif a encore les programmations faites en usine) : - choisir dans l'unité de base Easy le menu « Application → Nouvelle fonction » ou « Application → Préparer fonction »: le dispositif est reconnu automatiquement.

- Acquisition manuelle (les programmations faites en usine ont été modifiées) : - choisir dans l'unité de base Easy le menu « Application → Chercher dispositif » ; - appuyer brièvement (< 2 secondes) sur la touche de programmation. La LED de programmation s'éclairera pendant le processus d'acquisition (figure A).

Le dispositif acquis par l'unité de base Easy est répertorié, avec le numéro qui lui est assigné, dans les canaux des menus « Application → Nouvelle fonction » ou « Application → Préparer fonction ».

Achèvement

Insérer le dispositif dans un support Chorus, en faisant bien attention que les potentiomètres frontaux se trouvent en haut.

Compléter éventuellement le support avec d'autres dispositifs Chorus ou avec des cachetrous, et le fixer au conteneur choisi (boîte encastrable, boîte au mur, etc.).

Appliquer la plaque de finition.

PROGRAMMATION AVEC UNITE DE BASE EASY

Programmer le dispositif avec l'unité de base Easy (code GW 90 831).

Le dispositif à utiliser dans la fonction que l'on désire créer peut être sélectionné au choix:

• localement, en provoquant l'intervention du détecteur: le canal correspondant sera mis en évidence dans la liste des canaux du menu « Application → Nouvelle fonction » ou « Application → Préparer fonction ».
• directement dans la liste des canaux du menu « Application → Nouvelle fonction » ou « Application → Préparer fonction ».

Après avoir sélectionné les dispositifs on peut créer la fonction.

Noms des fonctions sur l’unité de base Easy
mode timer	commande Marche avec temporisation(le temps est programmé sur l’actionneur)

Pour toutes informations supplémentaires sur les procédures de programmation, se référer à la documentation de l'unité de base Easy.

Paramètres de configuration (Easy)

Après avoir créé la fonction désirée, on peut configurer les paramètres de fonctionnement du dispositif à partir du menu « Application →Régler paramètres ».

Les paramètres disponibles, en rapport avec la fonction réalisée, sont énumérés sur les tableaux ci-dessous.

La valeur soulignée indique la valeur par défaut.

Fonction : mode timer
Paramètre : période émiss.
10s	temps de cycle 10 secondes
30s	temps de cycle 30 secondes
45s	temps de cycle 45 secondes
1m	temps de cycle 1 minute
2m	temps de cycle 2 minutes
5m	temps de cycle 5 minutes

Fonction : mode timer
Paramètre : détecteur conditionné
désactivé activé	détection conditionnée désactivée détection conditionnée activée

Réglage du seuil d'intervention du capteur crépusculaire

Tourner le potentiomètre frontal gauche du détecteur (figure G) pour définir l'éclairage minimum avec lequel le dispositif, en présence de mouvement, envoie le message d'activation. La sensibilité augmente quand on tourne le potentiomètre dans le sens contre horaire, et elle diminue quand on le tourne dans le sens horaire.

position du potentiomètre	sensibilité
fin de course sens contre horaire	10 lux (presque sombre)
position moyenne	80 lux
fin de course sens horaire	débranchement du contrôle crépusculaire (atteint 500 lux peu avant le débranchement)

Réglage manuel de la période d'émission

On peut varier manuellement d'environ ± 50% la période d'émission programmée avec l'unité de base Easy, en tournant le potentiomètre local droit du détecteur (figure H). Par exemple, si la période a été programmée sur 30 secondes avec l'unité de base Easy, il sera possible de régler avec continuité la période d'émission de 15 à 45 secondes.

position du potentiomètre		variation de la période d'émission programmée
fin de course sens contre horaire		50% (moitié du temps programmé avec l'unité de base Easy)
position moyenne	100% (temps programmé avec l'unité de base Easy)
fin de course sens horaire		150% (une fois et demie le temps programmé avec l'unité de base Easy)

EN SERVICE

Comportement à la chute et au rétablissement de l'alimentation bus

A la chute de l'alimentation du bus, le dispositif n'effectue aucune action. Le dispositif redevient pleinement opérationnel environ 60 secondes après le rétablissement de l'alimentation bus.

Entretien

En utilisant un chiffon sec, maintenir la lentille frontale du détecteur toujours bien propre. Aucune autre opération d'entretien n'est nécessaire.

DONNEES TECHNIQUES

Communication	Bus KNX/EIB
Alimentation	Avec bus KNX/EIB, 29 V cc SELV
Câble bus	KNX/EIB TP1
Absorption du courant par le bus	5 mA max.
Éléments de commande	1 touche miniature de programmation
Éléments d'affichage	1 LED rouge de programmation
	1 LED verte de signalisation
Éléments de mesure	1 capteur PIR ( = 5 ÷ 14 m )
	1 capteur crépusculaire (10÷500 lux)
Éléments de configuration	1 potentiomètre rotatif pour le réglage du capteur crépusculaire
	1 potentiomètre rotatif pour varier la période d'émission
Couverture capteur IR	Distance max: 10m
	Couverture verticale: 30°, orientable
	Couverture horizontale: 105°, orientable
Milieu d'utilisation	A l'intérieur, lieux secs
Température de fonctionnement	-5 ÷ +45 °C
Température de stockage	-25 ÷ +70 °C
Humidité relative	Max. 93% (sans condensation)
Connexion au bus	Borne à fiche, 2 pin ∅ 1 mm
Degré de protection	IP20
Dimension	2 modules Chorus
Normes de référence	Directive basse tension 2006/95/CE
	Directive compatibilité électromagnétique 89/336/CEE
	EN50428, EN50090-2-2
Certifications	KNX/EIB

DONNEES TECHNIQUES

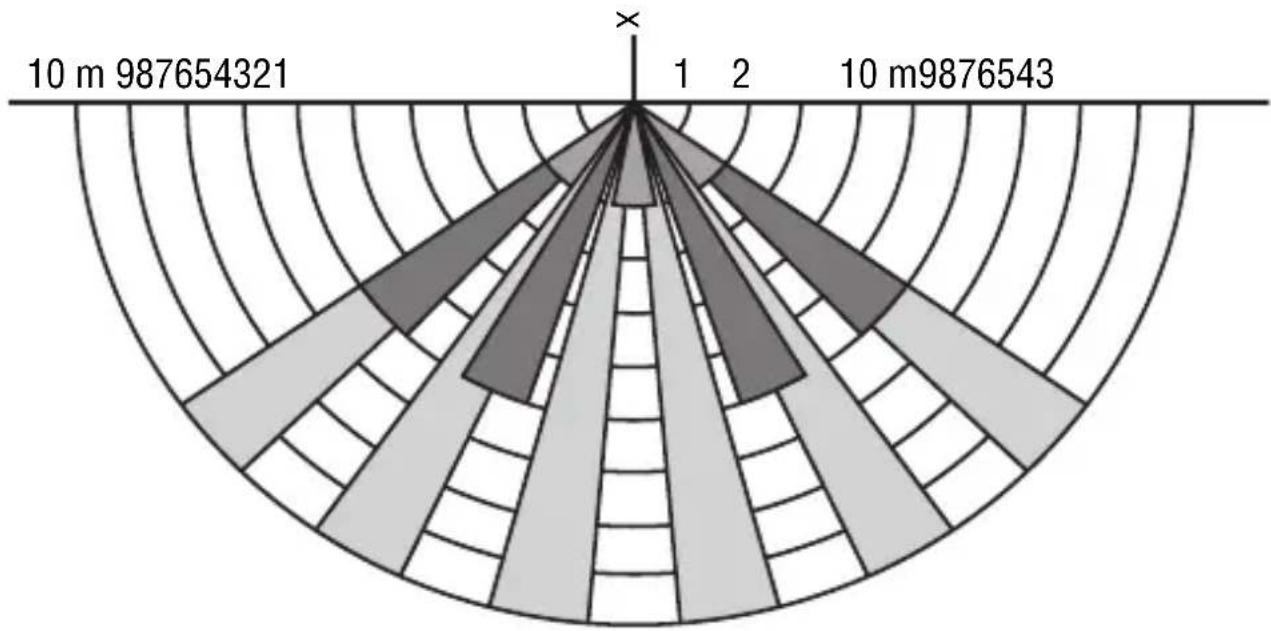

ZONE DE COUVERTURE HORIZONTALE

ZONE DE COUVERTURE VERTICALE
