DA 1060 AIR'CUBE - Purificateur d'air MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hottes de cuisine
Caractéristiques techniques principales	Extraction d'air, filtre à charbon, éclairage LED
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	60 cm de largeur
Poids	Environ 10 kg
Compatibilités	Compatible avec les cuisines Miele et autres cuisines standard
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Max 300 W
Fonctions principales	Extraction d'air, filtration, éclairage
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées Miele
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité
Informations générales utiles	Installation murale, design moderne, faible niveau sonore

FOIRE AUX QUESTIONS - DA 1060 AIR'CUBE MIELE

Comment nettoyer les filtres du MIELE DA 1060 AIR'CUBE ?

Pour nettoyer les filtres, retirez-les du capot de la hotte. Lavez les filtres métalliques à l'eau chaude savonneuse ou dans le lave-vaisselle. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée à une prise électrique. Si elle est branchée, vérifiez le fusible ou le disjoncteur. Si le problème persiste, contactez un technicien.

Comment régler l'intensité de l'éclairage de la hotte ?

Utilisez le bouton de commande pour régler l'intensité de l'éclairage. Certains modèles permettent de choisir entre plusieurs niveaux d'éclairage en appuyant sur le bouton dédié.

Est-ce que la hotte MIELE DA 1060 AIR'CUBE peut être utilisée en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage. Assurez-vous que le filtre à charbon est installé et en bon état pour un fonctionnement efficace.

Quel type de filtre à charbon dois-je utiliser pour cette hotte ?

Utilisez le filtre à charbon Miele typé 'DKF 21-1', qui est spécialement conçu pour le modèle DA 1060 AIR'CUBE. Remplacez-le tous les 6 mois pour un fonctionnement optimal.

Comment réduire le bruit de la hotte ?

Assurez-vous que la hotte est correctement installée et que tous les éléments sont bien fixés. Vous pouvez également réduire la puissance d'aspiration si le bruit est trop fort.

Comment puis-je obtenir des pièces de rechange pour ma hotte ?

Vous pouvez obtenir des pièces de rechange en contactant le service client de Miele ou en visitant le site officiel de Miele où vous trouverez la section des pièces détachées.

La hotte a une odeur désagréable, que dois-je faire ?

Vérifiez si les filtres à graisse et à charbon sont propres. Si nécessaire, nettoyez ou remplacez-les. Assurez-vous également que le conduit d'évacuation est propre et dégagé.

Quelles sont les dimensions de la hotte MIELE DA 1060 AIR'CUBE ?

Les dimensions de la hotte sont de 60 cm de largeur, 50 cm de profondeur et 40 cm de hauteur.

Comment installer la hotte correctement ?

Suivez le manuel d'installation fourni avec la hotte. Assurez-vous de respecter les distances minimales par rapport à la surface de cuisson et de fixer solidement la hotte au mur.

MODE D'EMPLOI DA 1060 AIR'CUBE MIELE

Hotte

DA 1050-55

Miele vous recommande d'utiliser les accessoires et produits d'entretien MIELE, disponibles à la vente :

au 09 74 50 1000 (appel non surtaxé) - sur www.boutique.miele.fr

Table des matières

Votre contribution à la protection de l'environnement 3 Prescriptions de sécurité et mises en garde 4 Description du fonctionnement 9 Commande 10 Allumer/éteindre l'éclairage 11 Enclenchement du moteur d'aspiration 11 Nettoyage et entretien 12 Carrosserie 12 Filtre à graisses 13 Filtre à charbon 15 Remplacement de l'éclairage 16 Service Après Vente 17 Dimensions de l'appareil 18 Distance entre la table de cuisson et la hotte (S) 19 Montage 20 Dérivateur 20 Montage sous un meuble haut 21 Fixation au mur 22 Branchement électrique 26 Conduit d'évacuation d'air 27 Piège à eau condensée 28 Réducteur de bruit 28 Caractéristiques techniques 29

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En exemple, votre revendeur reprend l'emballage.

Les emballages (sachets, polystyrène, par ex.) peuvent être dangereux pour les enfants. Risque de suffocation! Rangez les emballages hors de portée des enfants et jetez-les aussi vite que possible.

Enlèvement de l'ancien appareil

Les anciens appareils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécifique adapté à l'évacuation de ce type d'appareils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Cette hotte répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée peut néanmoins causer des dommages corporels et matériels.

Lisez cette notice avec attention avant de mettre en service votre hotte. Elle vous fournit des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cette hotte. Vous vous protégerez ainsi et éviterez de déterminer vos appareils.

Conservez cette notice de montage et d'utilisation et remettez-la à un eventuel futur propriétaire.

Utilisation conforme

Cette hotte est destinée à une utilisation de type domestique, à la maison ou dans les environnements suivants par exemple

• dans les magasins, bureaux et autres environnements de travail similaires
• dans les exploitations agricoles
• à l'usage des clients dans les hôtels, les pensions ou les gites ou autre type de logement. Utilisez la hotte uniquement dans le cadre domestique pour aspirer et nettoyer les fumées générées par la cuisine d'aliments.
• Cette hotte ne convient pas à une utilisation en extérieur. Tout autre type d'utilisation est interdit. Miele n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions. Les personnes qui ne sont pas en mesure d'utiliser cette hotte en toute sécurité en raison de deficiencies physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.

Précautions à prendre avec les enfants

Surveillance des enfants lorsqu'ils jouent à proximité de la hotte. Ne faites pas jouer les enfants avec cet appareil. Les enfants de moins de huit ans doivent être tenus à l'écart de la hotte à moins d'être constamment surveillés. Les enfants à partir de huit ans sont autorisés à utiliser la hotte sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation. Sur les hottes équipées d'un halogène, les lampes chauffent beaucoup pendant le fonctionnement et restent chaudes quelque temps après l'arrêt. Empêchez les enfants de toucher aux lampes jusqu'à ce qu'elles aient suffisamment refroidi pour qu'ils ne risquent pas de se brûler.

Sécurité technique

Vérifiez avant le montage que la hotte n'est pas abimée. Ne mettez jamais un appareil endommagé en service. Un appareil endommagé peut mettre votre sécurité en péril.

Comparez les caractéristiques de raccordement (tension et fréquence) indiquées sur la plaque signalétique avec celles du réseau avant de brancher la hotte (voir "Branchement électrique").

Ces données doivent impérativement correspondre pour éviter toute déterioration de l'appareil. Interrogez un electricien en cas de doute.

La sécurité électrique de cette hotte n'est garantie que si elle est raccordée à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un electricien. Le fabricant ne peut être tenu pour responsable de dégats causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique). Utilisez uniquement la hotte montée afin que son bon fonctionnement soit garanti. N'ouvre la carrosserie que pour les opérations nécessaires au montage et au nettoyage. Ne jamais ouvrir d'autres parties de la carrosserie.

Un contact eventuel avec les raccordements sous tension et la modification des composants électriques et mécaniques constituent un danger pour vous et peuvent perturber le fonctionnement de l'appareil.

Les interventions techniques ne doivent être exécutées que par des professionnels agréés par le fabricant. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité. Si le cordon d'alimentation électrique est abimé, celui-ci ne doit être remplacé que par des experts pour des raisons de sécurité. Remplacez les pièces défectueuses uniquement par des pièces détachées d'origine Miele. Ces pièces sont les seules dont le fabricant garantit qu'elles remplissent les conditions de sécurité. Lors de travaux d'installation ou d'entretien ou en cas de réparations, la hotte doit être mise hors tension. La hotte n'est déconnectée du réseau que lorsque l'une des conditions suivantes est remplie :

• les fusibles de l'installation domestique sont ôtés.
• Le cordon d'alimentation est débranché. En cas de branchement avec une prise : Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

Prescriptions de sécurité et mises en garde

Ne branchez pas cette hotte avec une rallonge ou une multiprise non appropriées, qui ne garantissant pas la sécurité suffisante (risque de surchauffe...). Cette hotte ne doit pas être installée sur une unité mobile (bateau par exemple).

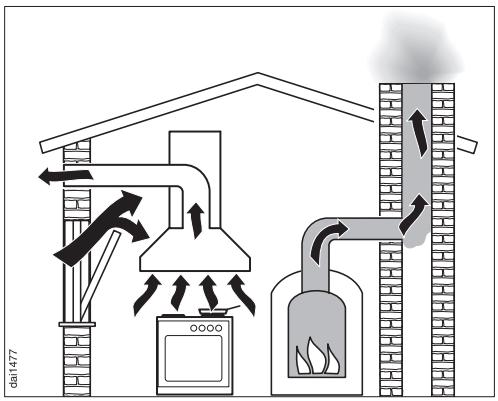

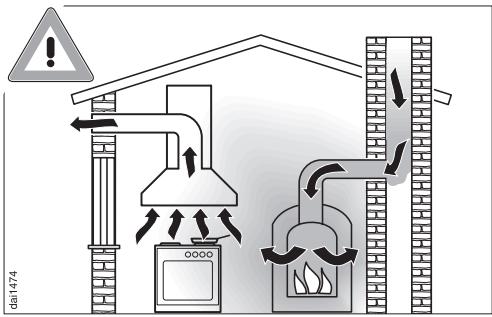

Utilisation simultanée de la hotte et d'un foyer

Risque d'intoxication !

En cas d'utilisation simultanée d'une hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur.

On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (cheminée par exemple).

Utilisée en mode évacuation, la hotte aspire l'air dans la pièce où elle est installée et dans les pièces voisines.

Si l'air n'est pas en quantité suffisante, une dépression se forme. L'air de combustion nécessaire au foyer s'amenuise. La combustion fonctionne mal.

Des gaz de combustion toxiques peuvent être refoulés du foyer et du conduit dans les pièces. Danger de mort!

L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dépasse pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés.

Ceci est possible si l'air nécessaire à la combustion pénètre dans la pièce, par exemple par des ouvertures telles que des portes ou des fenêtres.

L'ouverture doit cependant être suffisamment grande.

Une ventilation mécanique continue utilisée seule ne constitue pas un approvisionnement en air suffisant.

Il faut toujours tenir compte de la capacité de ventilation de l'habitation. Veuillez consulter une société de ramonage.

Si la hotte est utilisée en mode recyclage, il n'est pas dangereux de faire fonctionner un foyer en même temps.

Utilisation et installation

Il est interdit de cuire avec une flamme non recouverte d'un récipient sous la hotte (pour flamber, griller, etc.). Lorsqu'elle est enclenchée, la hotte aspire les flammes dans le filtre. Il y a risque d'incendie en raison de la graisse qui y est accumulée. Ne faites jamais fonctionner une table gaz sans casserole posée sur le feu. Si vous enlevez brièvement une casserole du feu, éteignez la zone de cuisson correspondante.

Réglez la flamme de manière à ce qu'elle ne dépasse en aucun cas le fond de la casserole.

Ne chauffez pas trop la casserole (par exemple en cuisinant avec un wok).

La hotte pourrait être endommagée par l'action de la chaleur.

Enclenchez toujours la hotte dès que vous utilisez une zone de cuisson. Sinon, l'accumulation d'eau condensée pourrait provoquer des points de corrosion sur l'appareil. Surveillez les cuissons avec des casseroles, poêles ou friteuses contenant de l'huile ou des graisses. De même, vous devez contrôler en permanence les grillades réalisées sur des grils électriques.

Si elles chauffent de façon excessive, les huiles ou les graisses peuvent s'enflammer et mettre le feu à la hotte.

Prescriptions de sécurité et mises en garde

N'utilisez jamais la hotte sans le filtre à graisses.

Vous éviterez ainsi les dépôts de graisse et de poussière dans la hotte, qui nuisent à son bon fonctionnement.

Nettoyez ou remplacez le filtre régulièrement.

Un filtre trop chargé de graisse représente un risque d'incendie! (voir chapitre "Nettoyage et entretien")

Notez que la hotte peut chauffer fortement à la cuisson en raison de la chaleur dégagée par la table de cuisson.

Ne touchez la carrosserie et les filtres à graisses qu'à partir du moment où ils ont refroidi.

N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer la hotte.

La vapeur peut humidifier les pièces sous tension de la hotte et provoquer un court-circuit.

Montage conforme

Vérifiez dans les indications du fabricant de l'appareil de cuisson que le fonctionnement d'une hotte au-dessus de celui-ci est possible.

Si le fabricant de l'appareil de cuisson ne préconise pas de distance de sécurité plus importante, conformez-vous aux distances de sécurité entre la table de cuisson et le bas de la hotte indiquées au chapitre "Cotes de l'appareil".

Si plusieurs tables de cuisson exigeant des distances de sécurité différentes doivent être utilisées sous la hotte, CHOISSEZ LA DISTANCE DE SÉCURITÉ LA plus grande.

Ne montez pas la hotte au-dessus de foyers fonctionnant aux combustibles solides. N'utilisez que des tubes ou flexibles en matériel ininflammable pour raccorder l'évacuation d'air. Ceux-ci sont disponibles dans les magasins spécialisés ou au Service Après Vente Miele. Ne raccordez pas l'évacuation de l'appareil ni à une cheminée d'évacuation de fumées ou de gaz brûlés en fonctionnement, ni à une cheminée servant à l'aération de pièces où sont installés des foyers. Si l'évacuation est prévue dans une cheminée hors fonctionnement, il faut respecter les prescriptions des autorités locales.

Accessoires

Les accessoires ne doivent être montés que s'ils sont agréés expressément par Miele. Le montage d'autres pièces exclut le bénéfice de la garantie.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Cette hotte fonctionne

L'air aspiré est nettoyé par les filtres à graisses et conduit vers l'extérieur.

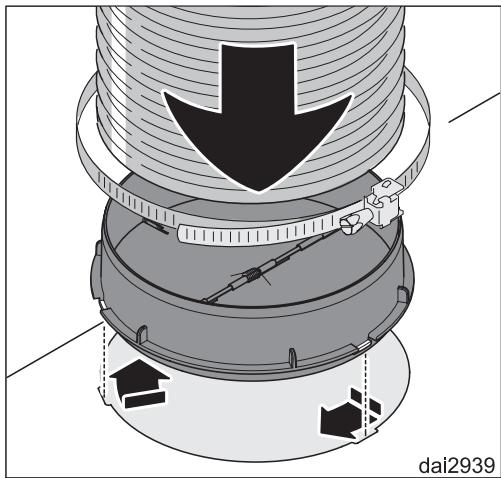

Si votre système d'évacuation n'est pas équipé d'un clapet anti-retour, utilisez celui qui est fourni avec la hotte.

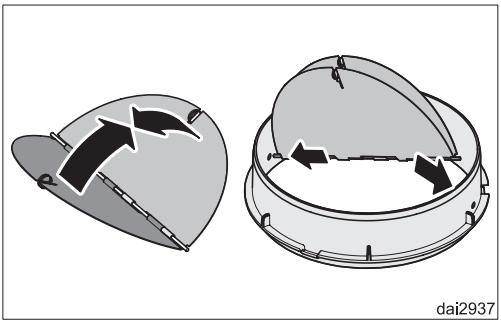

Le clapet anti-retour permet d’éviter tout échange d’air intempestif entre la pièce et l’extérieur lorsque la hotte ne fonctionne pas.

Il est fermé lorsque la hotte est arrêtée.

Après l'éncèlement de la machine, le clapet anti-retour s'ouvre de sorte que les vapeurs d'usine puissent être acheminées vers l'extérieur.

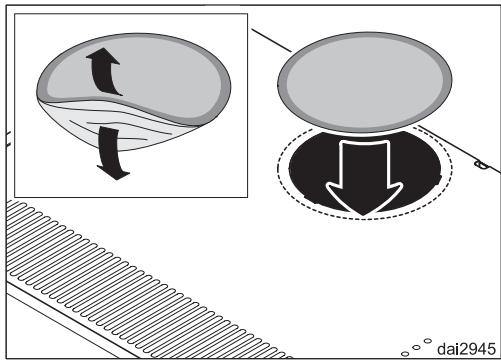

... en mode recyclage

L'air aspiré passe à la fois par les filtres à GRAISSES et par un filtre à charbon actif.

L'air est recyclé dans la cuisine par une ouverture sur le dessus de la hotte.

Les filtres à charbon sont disponibles en option (voir caractéristiques techniques).

En cas d'utilisation en recyclage, vérifie si le filtre à charbon actif est en place, voir "Nettoyage et entretien".

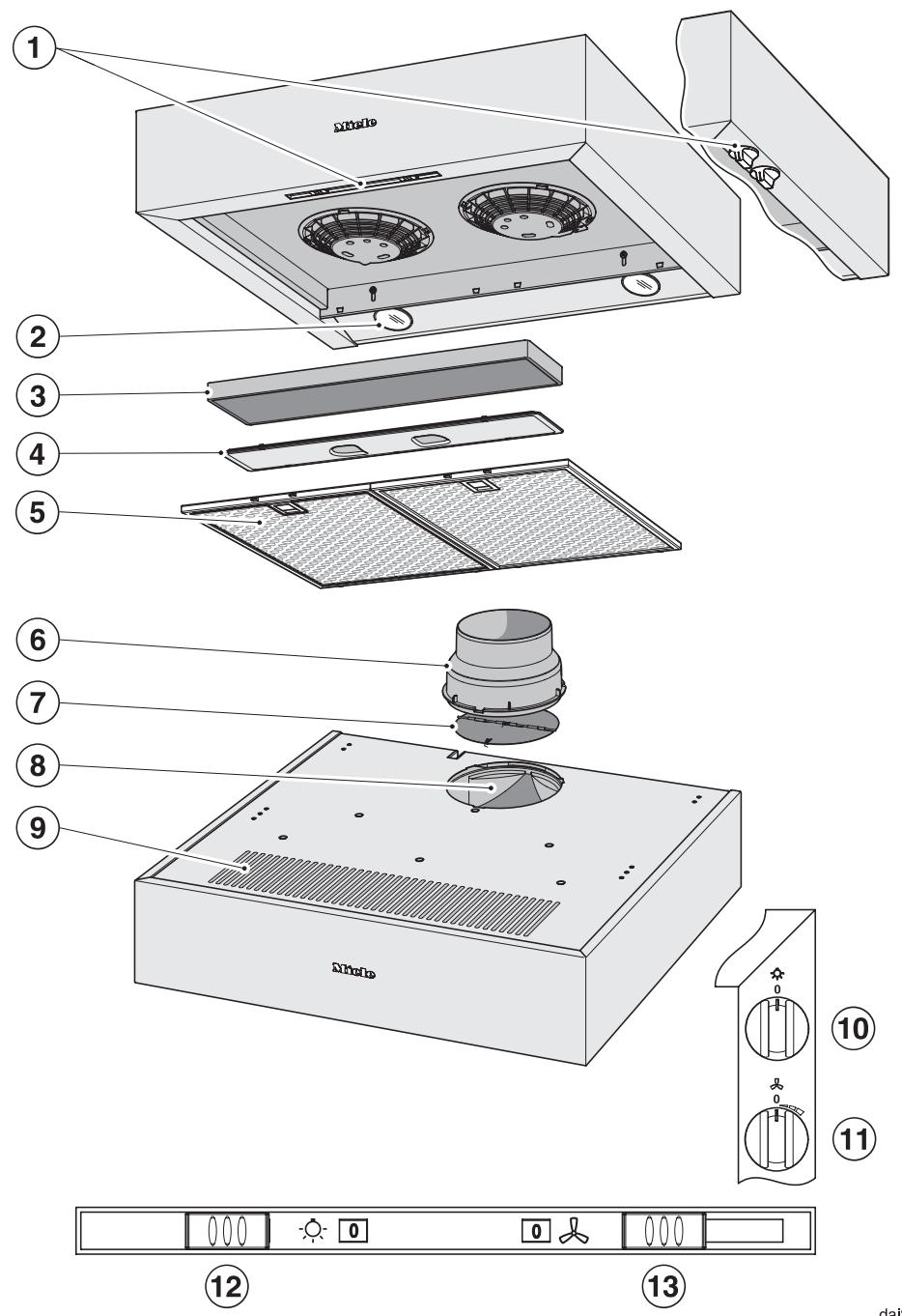

① Éléments de commande ② Éclairage de la table de cuisson ③ Filtrage à charbon

Accessoires en option pour fonctionnement en recyclage

④ Cache du logement de filtre à charbon ⑤ Filtre aGRAisses ⑥ Raccord d'évacuation 125mm ou 150 mm ⑦ Clapet anti-retour ⑧ Sortie d'air en mode évacuation ⑨ Sortie d'air en mode recyclage 10 Bouton rotatif pour l'éclairage de table de cuisson (DA 1050-55, DA 1060) ① Bouton rotatif pour l'aspiration (DA 1050-55, DA 1060) ^12 Curseur pour l'éclairage de table de cuisson (DA 1160, DA 1100) ^13 Curseur pour l'aspiration (DA 1160, DA 1100)

Allumer/éteindre l'éclairage

Vous avez la possibilité d'allumer ou d'éteindre l'éclairage sans enclencher le moteur d'aspiration 10, 12.

"0" - Eclairage éteint

"1" - Eclairage allumé

Enclenchement du moteur d'aspiration

Le bouton/curseur 11, 13 permet d'enclencher le moteur d'aspiration et d'en régler la puissance. "0" - aspiration arrêtée Pour les cuissons normales, les allures "1" à "3" conviennent. DA 1160, DA 1100 : Vous pouvez enclencher brièvement l'allure intensive (IS) lorsque le dégagement de vapeur et d'odeurs est fort, par exemple quand vous saisissez de la viande.

Après la cuisson

Il est conseillé de laisser fonctionner la hotte pendant quelques minutes après la cuisson, que votre hotte fonctionne en recyclage ou en évacuation.

Ceci permet de débarrasser l'air de la cuisine des buées et odeurs résiduelles.

Débranchez la hotte avant d'effectuer tous travaux d'entretien et de nettoyage. À cet effet, ôtez le fusible ou débranchez l'appareil.

Les spots halogènes chauffent beaucoup pendant le fonctionnement. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler! Les spots chauds peuvent être abimés si vous les nettoyez avec un chiffon mouillé.

Veuillez attendre quelques minutes après l'arrêt avant de commencer le nettoyage.

Généralités

Les surfaces et les éléments de commande se rayent facilement. Suivez par conséquent les conseils de nettoyage suivants.

Nettoyez toutes les surfaces et les éléments de commande de la hotte uniquement avec une éponge, du produit à vaisselle liquide et de l'eau chaude.

Séchez ensuite avec un chiffon doux.

Ne mouillez pas trop la hotte au niveau du bandeau de commande pour éviter que l'humidité ne pénétre dans la platine électronique.

Évitez

• les détergents à base de solvant, de soude, d'acide ou de chlorure,
• les produits abrasifs tels que poudres et laits à recycler, les éponges avec tampon abrasif ou les éponges contenant des restes de produit abrasif.

Conseils d'entretien pour les carrosseries inox

(Ne s'applique pas aux éléments de commande!)

Utilisez un produit nettoyant pour inox non abrasif.

Pour éviter que votre hotte se ressalisse rapidement, il existe des produits d'entretien pour inox, disponibles au service après-vente Miele. Appliquez un peu de produit sur la surface à TRAITER avec un chiffon doux.

Conseils pour les appareils avec laque de couleur

Même en respectant les conseils d'entretien, il est impossible de ne pas laisser des rayures infimes sur la surface en nettoyant.

Celles-ci peuvent altérer l'aspect de la hotte, en particulier lorsqu'elles sont éclairées par l'éclairage halogène de la cuisine.

Conseils d'entretien pour les éléments de commande

Les éléments de commande peuvent se décolorer sous l'action prolongée de certaines salissures. Enlevez donc immédiatement les salissures.

Pour le nettoyage, reportez-vous aux généralités de ce chapitre.

N'utilise pas de produit pour inox pour nettoyer les éléments de commande.

Filtre à graisses

Les filtres à graisses réutilisables en métal retiennent les éléments solides des vapeurs de cuisine (graisses, poussière...) et empêchent l'encrassement de la hotte.

Il est recommandé de nettoyer les filtres à graisses toutes les trois ou quatre semaines pour éviter que la graisse n'adhère au filtre.

Un filtre saturé de graisses constitue un risque d'incendie.

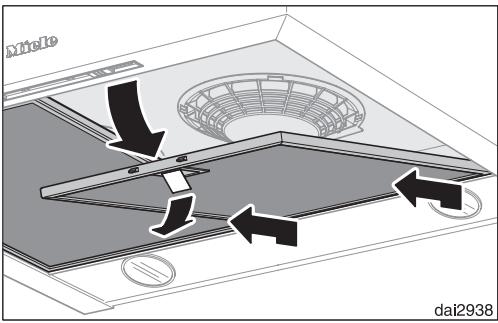

Ouvrez le verrouillage du filtre à graisses et retirez-le par le bas.

Afin d’éviter tout dommage du filtre et de la table de cuisson, tenez fermement le filtre.

Nettoyage manuel des filtres à graisses

Nettoyez les filtres à graisses avec une brosse dans de l'eau chaude additionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré.

Ne pas utiliser

• de produit anticalcaire,
• de poudre/lait à récurer ou de produit multi-uses agressifs.
• de produit nettoyant en bombe pour fours.

Nettoyage des filtres à graisses au lave-vaisselle

• Disposez les filtres àGRAISSES verticalement dans le panier inférieur. Vérifiez que le bras d'aspersion du lave-vaisselle peut tourner librement. Lavez les filtres àGRAISSES à 65°C maximum. Si vous avez un lave-vaisselle Miele, sélectionnez le programme Automatic. Utilisez un détégent pour lave-vaisselle doux.

Selon le produit de lavage utilisé, le nettoyage des filtres à graisses en lave-vaisselle peut décolorer durablement les surfaces internes. Cela n'a aucune incidence sur leur bon fonctionnement.

Posez les filtres nettoyés sur un support absorbant pour les faire sécher avant de les reposer. Nettoyez les pièces devenues accessibles pour les débarrasser de la graisse. Cela évite les risques d'incendie.

Filtre à charbon

Si la hotte est préparée pour le mode recyclage (voir chapitre "Montage") ; un filtre à charbon actif doit être ajouté aux filtres àGRAisses.

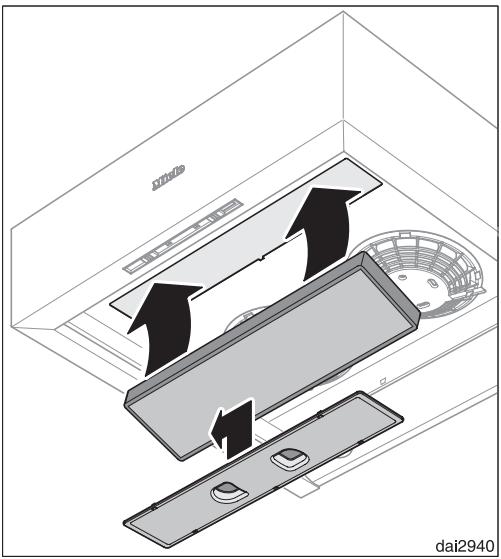

Enlevez les filtres àgraisses.

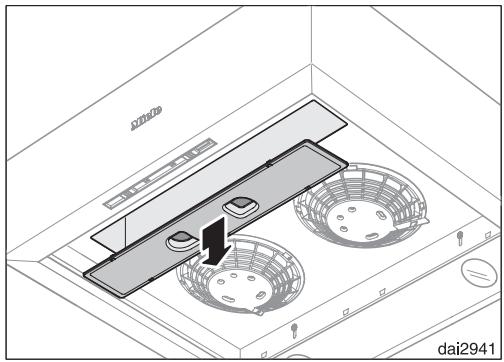

Décaler légèrement le cache vers la droite puis le retirer par le bas.

Retirez le filtre à charbon actif de l'emballage.

• Reposez le filtre à charbon dans le logement puis remettez-le en place sous la grille de sortie d'air.
• Remettez le cache et les filtres à graisses.

Remplacer le filtre à charbon dès qu'il ne capture plus suffisamment les odeurs, au minimum tous les 6 mois.

• Vous pouvez jeter le filtre à charbon usage avec les déchets ménagers.

Remplacement de l'éclairage

• Mettre la haute tension, à cet effet -
• débranchez la fiche de l'appareil ou
• déclenchez le fusible correspondant

Les ampoules halogènes chauffent beaucoup pendant le fonctionnement. Même quelque temps après avoir éteint l'éclairage, vous risquez de vous brûler. Attendez quelques minutes avant de changer les spots halogènes.

Sortez les filtres à graisses de l'appareil.

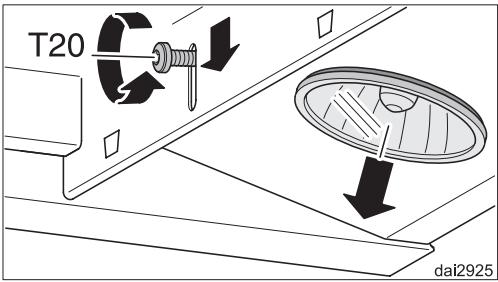

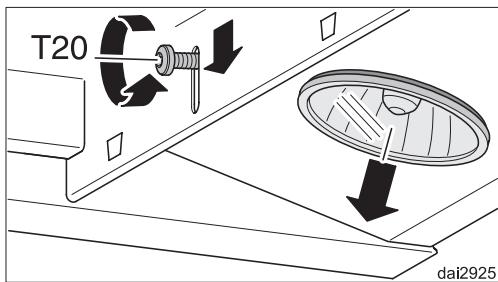

Desserrez légèrement la vis de fixation du spot halogène. Faites glisser la vis avec le spot vers le bas. Resserrez la vis.

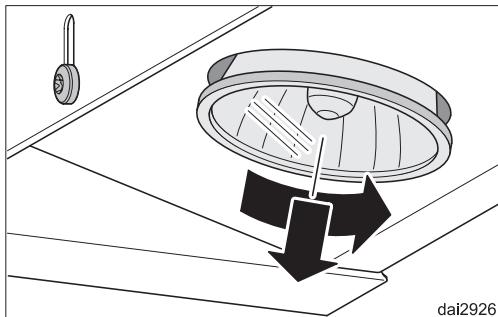

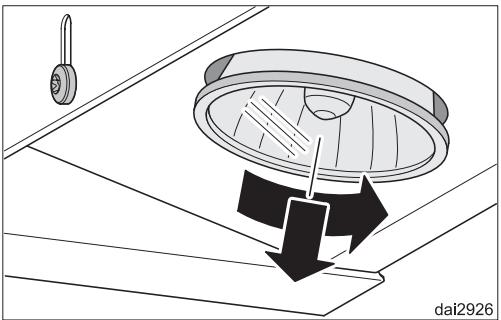

Tournez le spot halogène vers la gauche et retirez-le vers le bas.

Remplacer le spot halogène par un spot de même type : GU/GZ 10, 230 V, 50W.

• Remontez le nouveau spot halogène dans le sens inverse. Observez les remarques du fabricant.
• Remplacez les filtres à graisses.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :

- Pmc - vendeur automobile Miele

• au service après-vente Miele.

Veuillez indiquer le modèle et la référence de votre appareil. Ces deux indications figurent sur la plaque signalétique, visible après démontage des filtres à graisse.

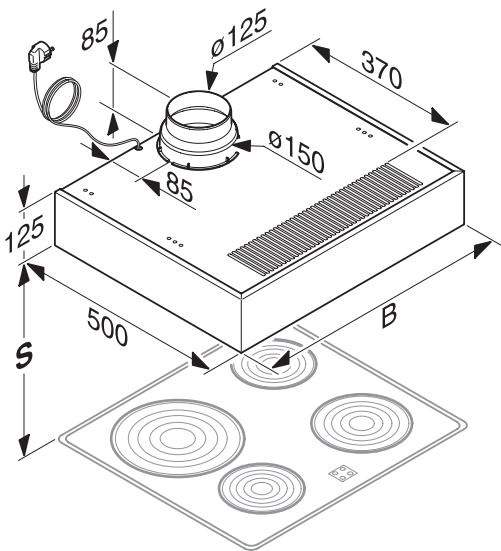

DA 1050-55. B=548mm DA 1060, DA 1160...... B = 598 mm DA 1100. B = 998 mm

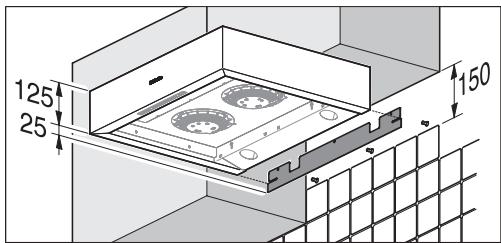

Raccordement évacuation

150 ~mm ou 125 ~mm.

Si la hotte est utilisée en remplacement d'une précédente hotte dont la hauteur était de 150 mm, il est possible de combler l'espace libre avec une baguette d'habillage. Elle est disponible dans les largeurs suivantes :

• DAB 55 pour DA 1050-55,
• DAB 60 pour DA 1060, DA 1160,
• DAB 100 pour DA 1100.

Distance entre la table de cuisson et la hotte (s)

Si le fabricant ne recommande pas de distance de sécurité plus importante, respectez une distance minimum entre la table de cuisson et le bas de la hotte de : table de cuisson

électrique : 450 mm

Table de cuisson gaz : 650 mm

Gril électrique, friteuse : 650 mm

Voir également à ce sujet "Prescriptions de sécurité et mises en garde".

• Une distance de 650 mm minimum est recommandée pour faciliter le travail sous la hotte même au-dessus des tables de cuisson électriques.
• Lors de la sélection de la hauteur de montage, tenir compte de la taille de l'utilisateur. Un travail sans gène au-dessus de la table de cuisson et une commande optimale de la hotte doit être possibles.
• Attention, plus la hotte et la table de cuisson sont distantes, moins les fumées de cuisson sont aspirées.

Avant le montage, veuillez zie-r les informations fournies dans le chapitre "Prescriptions de sécurité et mises en garde".

Risque d'intoxication en cas d'utilisation simultanée de la hotte et d'un foyer !

Enlevez les filtres à graisses.

Pour les protéger contre les avaries de transport, les pièces des hottes en inox sont recouvertes d'un film plastique.

Avant le montage, retirez le film protecteur de la carrosserie et du cadre des filtres à graisses. Il se retire facilement.

Dérivateur

Un dérivateur est inséré à l'arrière de la hotte.

La façon dont le dérivateur est monté dépend du mode d'utilisation de la hotte.

En mode évacuation, le dérivateur évacue l'air par le haut de la hotte.

En mode recyclage, l'ouverture du haut est fermée et l'air part en avant, vers la grille de sortie d'air.

Vérifiez la position de montage du dérivateur. Positionnez le dérivateur comme il convient pour le mode d'utilisation souhaité.

Evacuation d'air

Recyclage

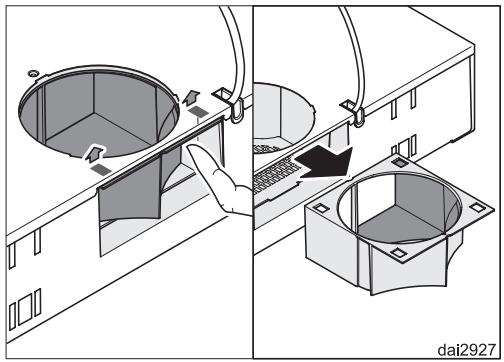

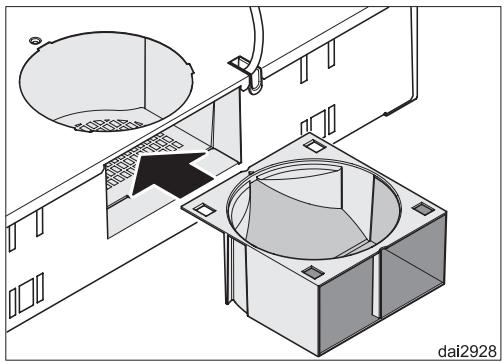

A cet effet, presser les deux ergots, sortir le dérivateur, le tourner et le remettre jusqu'à ce qu'il s'enclenche.

En mode recyclage, collez également le film sur l'ouverture de sortie arrêté. Le film est joint au filtre à charbon (accessoires en option).

Montage sous un meuble haut

Sur le haut de l'appareil, plusieurs percages sont prévus pour la fixation de l'appareil sous un meuble haut.

Utilisez les points de fixation indiqués sur le gabarit de perçage. N'utilisez que les vis indiquées. Une fixation mal réalisée peut endommager la hotte et remettre en question la sécurité électrique (risque de décharge électrique par ex.).

En cas de fonctionnement en recyclage et de meuble haut très profond, veillez à ce que le meuble n'obstrue pas les aérations à l'avant.

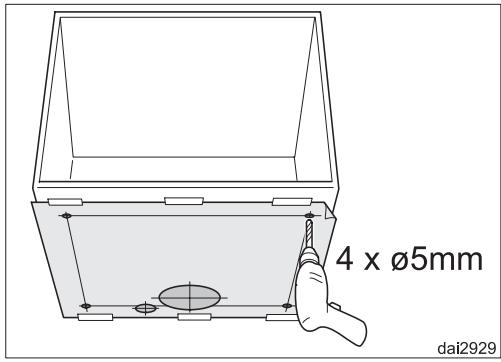

Fixer le gabarit de perçage coupé à la bonne taille sur le fond du meuble haut. Percez quatre trous de fixation de 5 mm dans la plaque de fond du meuble.

Pour le mode évacuation, vous devez également prévoir un passage avec un diamètre de minimum 170 mm dans le fond du meuble haut. Si le câble d'alimentation passe par le meuble, vous devez également prévoir un passage pour.

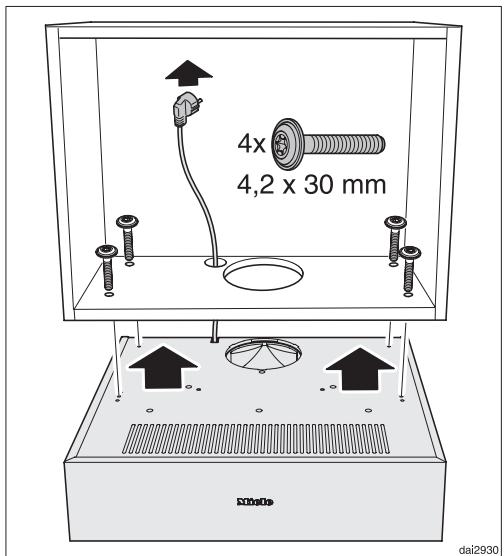

• Soulevez la hotte sous le meuble haut, faites passer le câble d'alimentation par le fond du meuble haut. Fixez la hotte de l'intérieur du meuble avec les vis fournies.
• Remplacez les filtres à graisses.

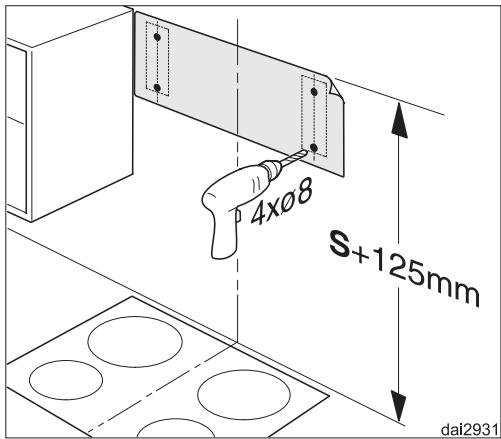

Fixation au mur

Vous avez la possibilité de fixer l'appareil au mur.

Deux cornières sont nécessaires.

Fixez le gabarit de perçage coupé aux mesures au mur en disposant le bord haut au niveau du rebord supérieur des meubles voisins. Respectez la distance de sécurité S avec la table de cuisson (voir chapitre "Dimensions de l'appareil"). Marquez les quatre percages pour les étriers de fixation et percer (Ø 8 mm). Retirez le gabarit.

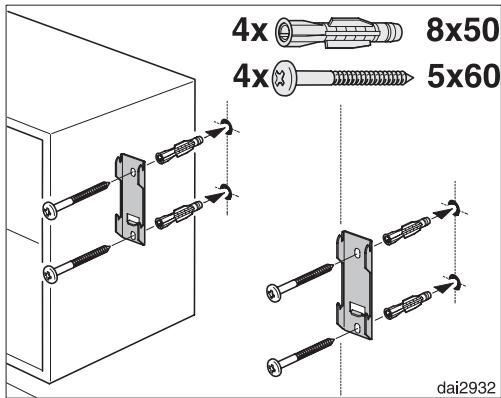

Fixer les cornières de fixation sur le mur avec les chevilles et les vis fournies.

Les vis et les chevilles sont prévues pour les murs pleins.

Pour les autres types de murs, veuillez utiliser des systèmes de fixation appropriés.

Vérifiez que le mur peut supporter la charge.

Démontez les spots halogènes. Pour cela :

Desserrez légèrement la vis de fixation du spot halogène. - Faites glisser la vis avec le spot vers le bas. Resserrez la vis.

Tournez le spot halogène vers la gauche et sortez-le.

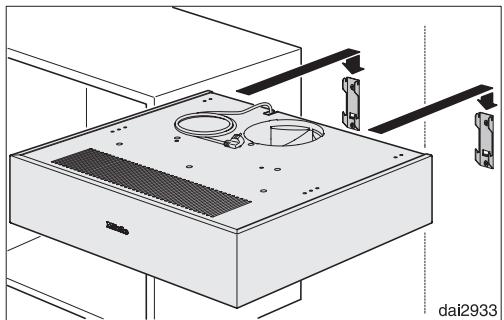

Accrochez la hotte.

Vissez les deux vis à droite et à gauche à l'arrière de la hotte. Ceci permet d'ajuster l'inclinaison et la hotte est protégée contre un décrochage. - Reposez les spots halogènes. - Reposez les filtres à graisses. En cas de raccordement en évacuation, effectuez les autres opérations concernant le raccordement en évacuation.

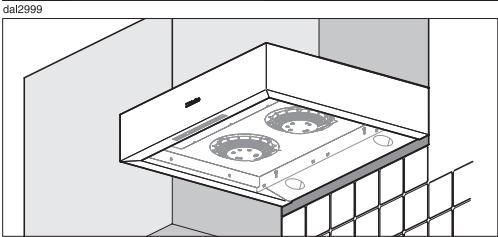

En évacuation :

Pour un conduit 150mm, couper le raccord d'évacuation au niveau de l'étranglement avec un cutter. Pour un conduit 125mm, ne pas modifier le raccord d'évacuation.

Si nécessaire, mettez en place le clapet antiretour. Remarquez que le clapet s'ouvre légèrement et se referme seul.

Fixez le conduit d'évacuation au raccord de sortie, par exemple un tuyau d'évacuation flexible avec un collier de serrage (accessoires en option). - Mettez le raccord d'évacuation en place dans l'ouverture de sortie et bloquez-le en le tournant légèrement vers la droite. Effectuez les autres opérations concernant le raccordement de l'évacuation (voir chapitre "Conduit d'évacuation")

Fonctionnement en recyclage :

Installez le filtre à charbon (voir "Nettoyage et entretien").

Veuillez lire les chapitres "Branchement électrique" et "Prescriptions de sécurité et mises en garde" avant de procéder au raccordement électrique.

Enfichez le connecteur dans la prise. Effectuez un contrôle fonctionnel. À cet effet, démarrez le moteur.

• En mode évacuation, l'air ne doit pas sortir de l'appareil par les fentes de devant.
• En mode évacuation, l'air ne doit pas sortir de l'appareil par les fentes de devant.

Si l'air sort par le devant en mode évacuation, le dérivateur a été posé dans le mauvais sens (voir "Dérivateur).

Le branchement électrique de votre appareil doit être effectué par un électricien agréé qui connaît et respecte scrupuleusement les prescriptions officielles en matière d'électricité et ordonnances de la compétition distributrice locale. Des travaux d'installation, d'entretien ou des réparations incorrects peuvent entraîner de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité.

Cette hotte doit être branchée à une prise avec mise à la terre 230V ~ 50Hz. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF!

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil (norme DIN VDE 0664).

La prise doit être facilement accessible pour faciliter les interventions techniques. Vérifiez que la prise est accessible une fois l'appareil monté.

Si la prise de courant n'est plus accessible ou si le branchement est prévu en fixe, un dispositif de sectionnement de chacun des pôles doit être prévu sur l'installation. Si la prise n'est plus accessible après le montage de la hotte, l'utilisateur doit prévoir un sectionneur pour chaque pôle avec une ouverture d'au moins 3 mm.

Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs.

Vous trouverez les caractéristiques de branchement obligatoires sur la plaque signalétique. Pour la voir, déposez les filtres à graisses.

Vérifiez si ces indications correspondent à la tension et à la fréquence de votre réseau.

Lisez impérativement le chapitre "Prescriptions de sécurité et mises en garde".

Risque d'intoxication en cas d'utilisation simultanée de la hotte et d'un foyer !

Faites-vous confirmer que le fonctionnement de la hotte est sans danger par une société de ramonage compétente en cas de doute.

• Utilisez uniquement des tubes lisses ou flexibles en matériel inflammable pour raccorder l'évacuation.

Pour obtenir un débit d'air le plus important possible tout en limitant au maximum le bruit lié au flux d'air, faites attention aux points suivants :

Le diamètre du conduit d'évacuation ne doit pas être inférieur à 150 mm. - Si des canaux plats d'évacuation sont utilisés, la section ne doit pas être plus petite que la section du racord d'évacuation. - Le conduit d'évacuation doit être aussi court et droit que possible. - Utilisez uniquement des coudes de grands rayons. - Le conduit d'évacuation ne doit pas être coudé ou compressé. - Vérifiez que tous les raccordements sont fixes et étanches.

• Si le conduit d'évacuation est posé horizontalement, prévoyez une déclivité minimale de 1 cm par mètre afin d'éviter que l'eau condensée ne pénétre dans l'appareil.
• Nous vous recommandons d'installer un tuyau mural télescopique Miele ou une évacuation par le toit si l'air est évacué à l'air libre (accessoires en option).

• Dirigez le raccord dans le sens du flux d'air si l'air est évacué dans une cheminée.

Important!

Important! Si le conduit d'évacuation traverse une pièce fraîche telle qu'un grenier, il peut se produire une forte chute de température dans la zone traversée. Il faut donc s'attendre à couver de l'eau de condensation. Isoler le conduit d'évacuation en conséquence.

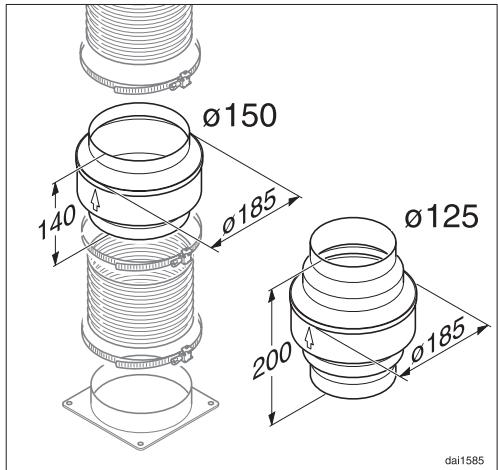

Piège à eau condensée

(en option)

Outre l'isolation du conduit d'évacuation, nous recommandons l'installation d'un piège à eau condensée qui recueille et vaporise l'eau condensée. Il est disponible pour un conduit d'évacuation 125 mm ou 150 mm.

Lors de l'installation d'un piège à eau condensée, veillez à ce qu'il soit positionné verticalement et le plus près possible au-dessus du raccord d'évacuation de la hotte. La flèche montre la direction de l'évacuation.

Réducteur de bruit

(en option)

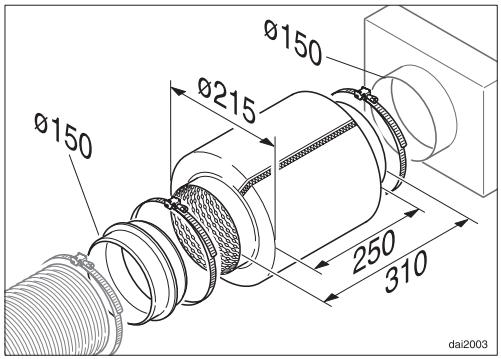

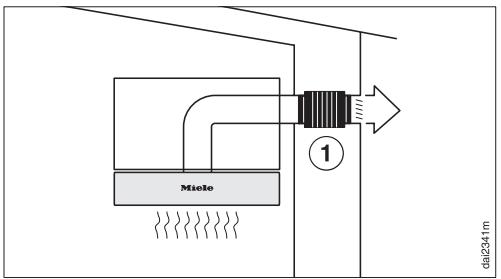

Un réducteur de bruit peut être mis en place dans le conduit d'évacuation. Il sert à obtenir une insonorisation encore plus performante à l'évacuation :

Le réducteur de bruit réduit à la fois les bruits qui sortent vers l'extérieur et les bruits de l'extérieur qui rentrent à l'intérieur par le conduit d'évacuation de la cuisine (bruit de traffic par exemple). À cet effet, le réducteur de bruit doit être posé le plus près possible de la sortie d'air vers l'extérieur ①.

L'efficacité est optimisée lorsque deux réducteurs de bruit sont montés l'un après l'autre.

DA 1050-55, DA 1060

Puissance de raccordement.... 300 W Moteur. 2 x 100 W Eclairage de la table de cuisson. 2x50W Tension du réseau. AC 230 V Fréquence. ~ 50 Hz Fusible 10 A Longueur du cordonélectrique. 1,5m Poids DA 1060. 11,2 kg DA 1050-55. 11 kg

DA 1160, DA 1100

Puissance de raccordement.... 340 W

Moteur. 2 x 120 W Eclairage de la table de cuisson. 2x50W

Tension du réseau...... AC 230 V Fréquence. ~ 50 Hz Fusible 10 A Longueur du cordonélectrique. 1,5m Poids DA 1160. 11,2 kg DA 1100. 14,6 kg

Puissance d'aspiration

Débit d'air en évacuation suivant norme EN 61591

Système d'évacuation Ø 150 mm: Allure I. 140 m³/h Allure II. 200 m³/h Allure III. 310 m³/h Débit d'air en recyclage avec filtre à charbon : Allure I. 30 m³/h Allure II. 80 m³/h Allure III. 120 m³/h

Puissance d'aspiration

Débit d'air en évacuation suivant norme EN 61591

Système d'évacuation Ø 150 mm : Allure I 160 m³/h Allure II 270 m³/h Allure III 350 m³/h Allure intensive 500 m³/h

Débit d'air en recyclage avec filtre à charbon :

Allure I. 40 m³/h Allure II. 100 m³/h Allure III. 150 m³/h Allure intensive. 200 m³/h

Nécessaire en cas de mode recyclage :

1 Filtré à charbon actif Miele DKF18-1

Nécessaire en cas de mode recyclage :

1 Filtré à charbon actif Miele DKF18-1

MIELE France

Siège social

93151 Le Blanc-Mesnil Cedex

9 av. Albert Einstein - Z.I. du Coudray

R. C. S. Bobigny B 708 203 088

Galerie Miele Paris

55, Boulevard Malesherbes

75008 Paris

Internet

www. miele. fr

La ligne Consommateurs

Conseilis, SAV, accessoires et pièces détachées

0974501000

Appel non surtaxé

Siège en Allemagne

Miele & Cie. KG
