Marque	MIELE
Modèle	K 1901 SF
Catégorie	Réfrigérateur
Type de produit	Réfrigérateur encastrable
Dimensions (H x L x P)	177 x 55,5 x 55 cm
Poids	60 kg
Classe énergétique	E
Capacité nette	303 litres
Alimentation	220-240 V, 50 Hz
Puissance nominale	150 W
Fonctions principales	Contrôle électronique, affichage numérique, éclairage LED, alarme porte ouverte
Installation	Encastrable, compatible installation côte à côte avec plaque chauffante
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse ; ne pas utiliser de nettoyeur vapeur
Pièces détachées	Disponibles auprès de Miele
Réparabilité	Indice de réparabilité non communiqué

FOIRE AUX QUESTIONS - K 1901 SF MIELE

Comment installer le réfrigérateur Miele K 1901 SF en version côte à côte ?

Pour une installation côte à côte, utilisez la trousse de juxtaposition fournie. Fixez les demi-charnières et les plaques latérales, puis installez la plaque de chauffage pour éviter la condensation. Consultez la notice pour les étapes détaillées.

Quelle est la consommation énergétique du K 1901 SF ?

La classe énergétique est E. La consommation exacte dépend de l'installation et de l'utilisation. Référez-vous à l'étiquette énergétique fournie.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un chiffon doux imbibé d'eau tiède et de détergent doux. Évitez les nettoyeurs abrasifs ou à vapeur. Rincez et séchez soigneusement.

Que faire si le réfrigérateur ne refroidit pas suffisamment ?

Vérifiez que la température est réglée correctement, que les ouvertures de ventilation ne sont pas obstruées et que la porte ferme bien. Si le problème persiste, contactez le service après-vente Miele.

Peut-on installer le K 1901 SF dans un meuble non ventilé ?

Non, une ventilation suffisante est nécessaire. Assurez-vous que l'air circule autour de l'appareil comme indiqué dans la notice d'installation.

Comment régler la température ?

Utilisez le panneau de commande pour ajuster la température. La température recommandée est de 4°C pour le compartiment réfrigérateur.

Les clayettes sont-elles réglables ?

Oui, les clayettes en verre sont réglables en hauteur pour s'adapter à vos besoins de stockage.

Que signifie l'alarme sonore ?

L'alarme se déclenche si la porte reste ouverte trop longtemps ou si la température interne est trop élevée. Fermez la porte ou vérifiez le réglage.

Comment inverser le sens d'ouverture de la porte ?

L'inversion de porte n'est pas décrite dans cette notice. Consultez le service Miele pour obtenir des instructions spécifiques.

Où trouver les pièces détachées pour le K 1901 SF ?

Les pièces détachées sont disponibles auprès du service client Miele ou sur le site officiel. Utilisez le numéro de modèle pour les commander.

MODE D'EMPLOI K 1901 SF MIELE

Instructions d'installation

Afin d'éviter une utilisation inappropriée, veuillez lire ces instructions avant l'installation ou l'utilisation.

en, fr, es - US, CA, MX

Avant de commencer 3

Avant de commencer l'installation 9

Côte à côte 9... sans cloison 9... avec cloison. 10

Outils et accessoires nécessaires 10

Outils. 10 Autres 10

Préparation des appareils 11

Installation de la plaque de chauffage 12 Connexion des appareils 13

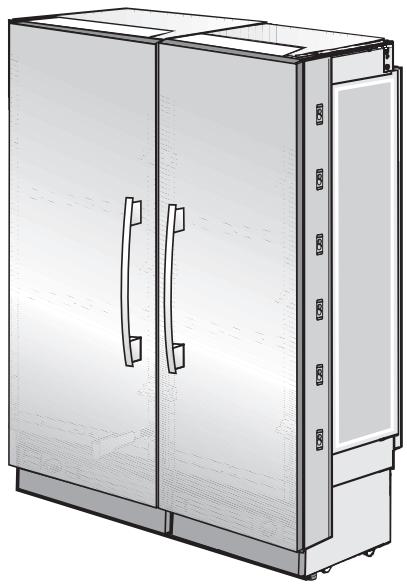

Cette trousse de juxtaposition doit être utilisée pour l'installation côte à côte des modèles suivants :

• K 18x1 SF, K 19x1 SF
• F 14x1 SF, F 18x1 SF, F 19x1 SF
• KF 18x1 SF, KF 19x1 SF - KWT16x1SF

Pour procéder à une installation côte à côte des appareils dont le devant est en acier inoxydable, vous devez utiliser un cadre supérieur.

Communiquez avec Miele afin d'obtenir un cadre supérieur de la largeur requise. La largeur du cadre supérieur doit correspondre à la largeur totale de votre installation côte à côte.

Avant de commencer l'installation

Veuillez suivre toutes les instructions du présent manuel, ainsi que le manuel de votre appareil avant d'installer et d'utiliser l'appareil.

Comme le haut de cet appareil est lourd, il faut le fixer afin d'éviter qu'il se renverse.

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.

Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

Côte à côte

... sans cloison

Si les appareils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

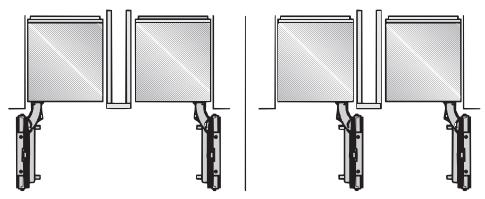

La cloison doit avoir une épaisseur d'au moins 5/8 po (16 mm).

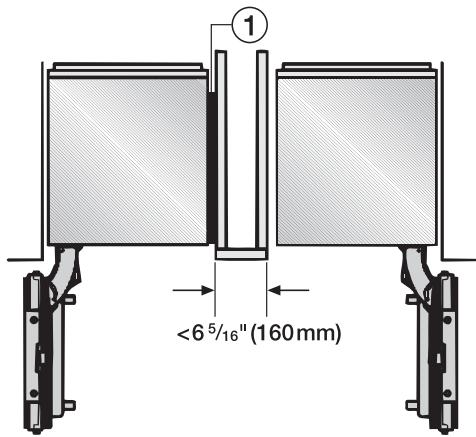

S'il y a entre deux appareils adjacent une cloison d'une épaisseur comprise entre 5 / 8 po (16 mm) et 6 ^ 5 / _ 1 6 po (160 mm), alors chaque appareil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.

Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'éviter la formation de condensation et de ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

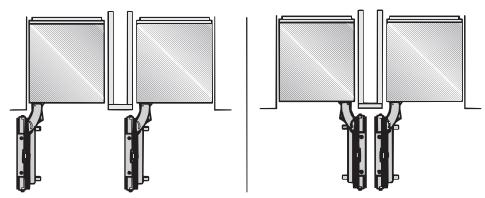

Lorsque vous relevez les dimensions pour la cloison sur le modèle 4, tenez compte de l'épaisseur des panneaux de porte sur mesure et des poignées de porte. De cette manière, les portes des appareils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Pour procéder à une installation côte à côte, vous devez utiliser un cadre supérieur que vous pouvez obtenir en communiquant avec Miele.

Outils

• un tournevis Torx T 20;
• une mèche Torx T 20 + un aimant de retenue;
• une clé ajustable.

Autres

des mèches de plusieurs tailles, adaptées aux matériaux; - une pièce de matériel fin (par ex. du linoléum) pour protéger le sol; - du ruban adhésif.

Préparation des appareils

Placez les appareils côte à côte dans la position voulue.

Retirez les cadres de montage situés au-dessus et sur le côté intérieur de chaque appareil (côté de la poignée).

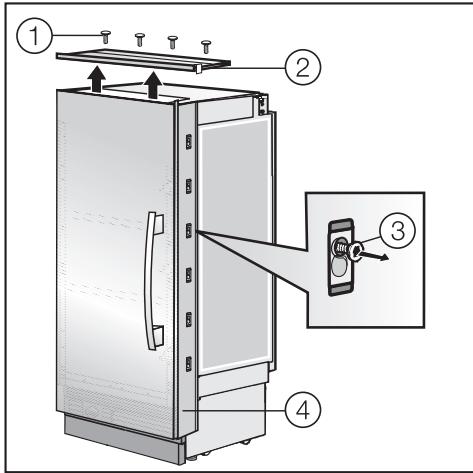

Retirez les vis ① du cadre de montage supérieur ② de chaque appareil puis enlevez le cadre. Dévissez de plusieurs tours les vis ③ du cadre de montage latéral ④ de chaque appareil. Retirez les cadres de montage latéraux ④ de la charnière en les faisant glisser vers le haut. - Révissez les vis ③ ou enlevez les complètement.

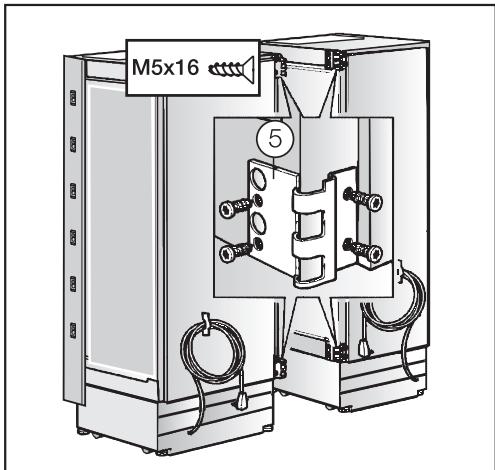

Vissez en position les demi-charnières ⑤ de la trousse de juxtaposition sur les deux appareils.

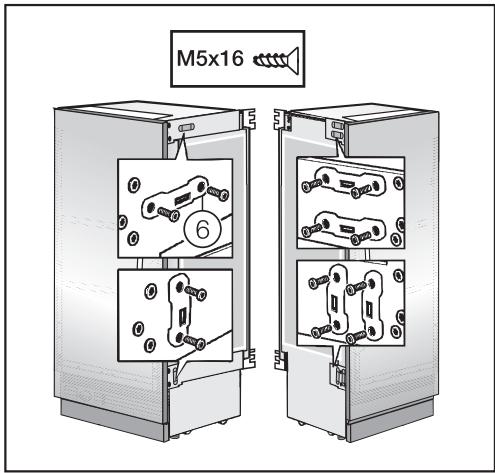

Vissez les plaques latérales ⑥ sur les deux appareils. Vérifiez ensuite la position des deux appareils.

Installation de la plaque de chauffage

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

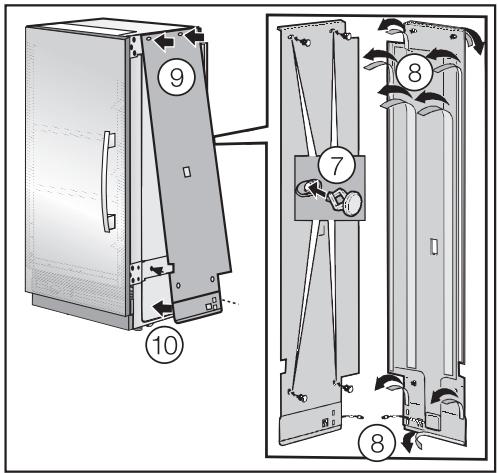

• Placez les attaches dans les trous pré-usinés ⑦. Retirez la pellicule protectrice du ruban adhésif ⑧.
• Placez les attaches dans les trous supérieurs tout en maintenant la plaque de chauffage à distance du bas de l'appareil ⑨. Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs 10.

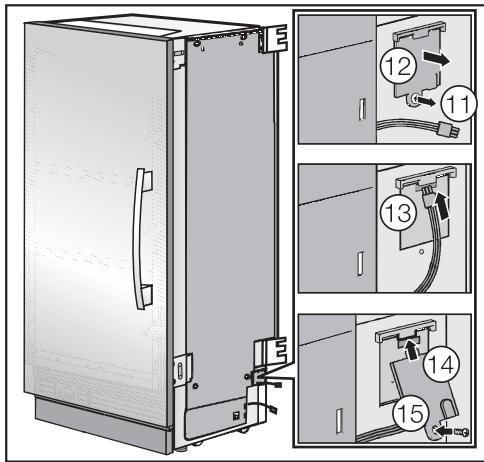

Désvissez les vis de la boîte de raccordement ①. Ouvrez la boîte de raccordement 12. Reliez le câble 13. Remplacez le couvercle de la boîte de raccordement 14. Vissez de nouveau les vis de la boîte de raccordement 15.

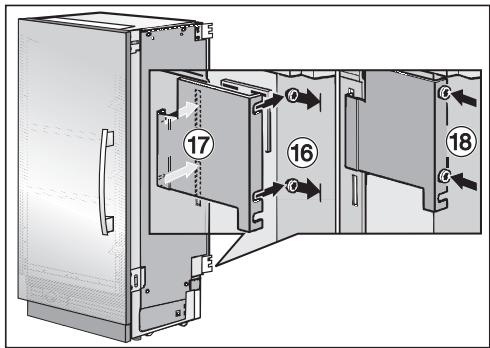

Desserrez les vis situées au bas de l'appareil 16. Ne les dévissez pas complètement. - Placez le couvercle qui protège le câble au-dessus de la plaque de chauffage et replacez les vis ⑰ par en-dessous. - Serrez les vis 18.

Connexion des appareils

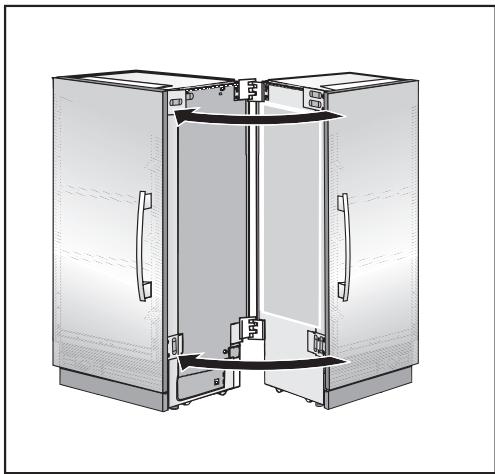

Poussez les appareils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboitent.

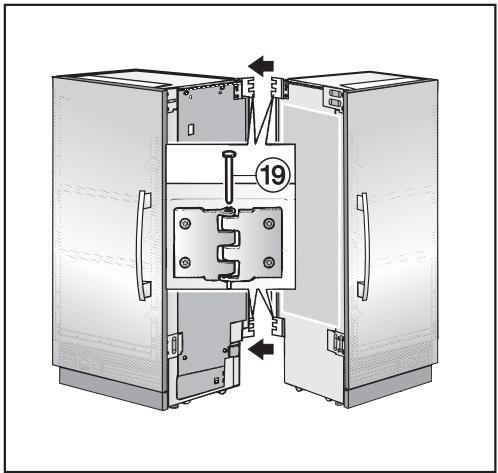

• Placez les attaches dans les charnières.

Poussez les appareils l'un contre l'autre à l'avant le plus possible.

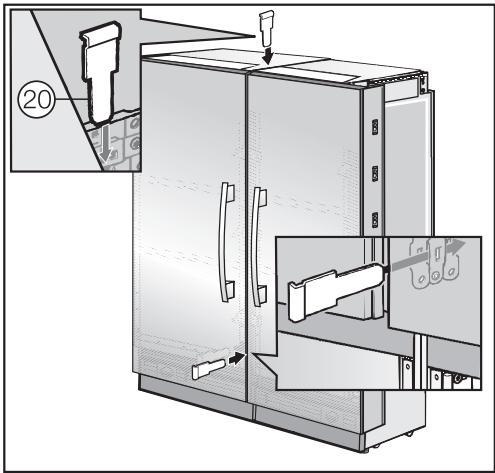

Une fois les appareils l'un contre l'autre, placez le support métallique 20 sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

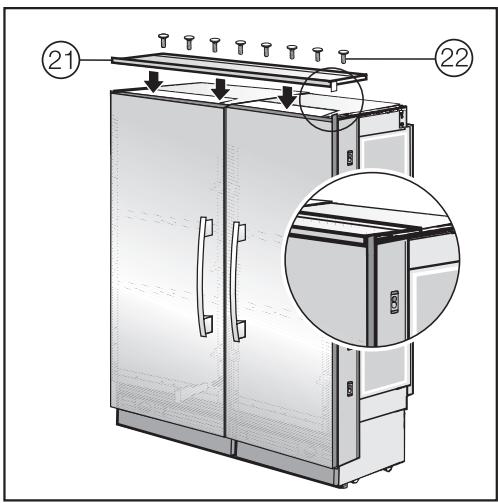

Placez le cadre supérieur au-dessus de l'installation côte à côte, enfoncez-le dans les orifices et fixez-le aux appareils à l'aide des vis 22.

Fixer maintenant les deux appareils au meuble. Référez-vous aux instructions d'installation de chaque appareil.

Les cadres et les vis qui restent ne sont plus nécessaires pour procéder à une installation côte à côte.

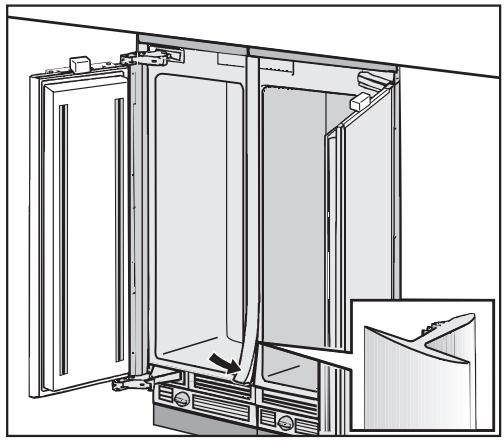

• Placez la baguette de recouvrement dans l'espace qui sépare les deux appareils.
