Type de produit	Climatiseur split (unité intérieure + extérieure)
Marque	Electrolux
Modèle	EXI09HL1WI
Puissance frigorifique (BTU/h)	9 000 BTU/h (environ 2,6 kW)
Puissance calorifique (BTU/h)	9 000 BTU/h (pompe à chaleur)
Alimentation électrique	230 V ~ 50 Hz
Consommation électrique (froid)	Environ 800 W
Consommation électrique (chaud)	Environ 750 W
Classe énergétique (froid)	A+
Réfrigérant	R32 — GWP 675
Dimensions unité intérieure (L x H x P)	790 x 290 x 200 mm
Dimensions unité extérieure (L x H x P)	720 x 495 x 250 mm
Poids unité intérieure	9,5 kg
Poids unité extérieure	24 kg
Niveau sonore intérieur (mode silencieux)	25 dB(A)
Niveau sonore intérieur (pleine puissance)	40 dB(A)
Niveau sonore extérieur	55 dB(A)
Modes de fonctionnement	Froid, Chaud, Déshumidification, Ventilation, Auto
Filtre	Filtre à air lavable
Télécommande	Oui, avec afficheur LCD
Fonctions spéciales	Minuterie 24h, Mode sommeil, Turbo, Oscillation horizontale, Auto-restart
Entretien	Nettoyer le filtre toutes les 2 semaines
Sécurité	Protection surchauffe, dégivrage automatique, redémarrage après coupure
Pièces détachées et réparabilité	Filtres, télécommande et cartes électroniques disponibles via service après-vente

FOIRE AUX QUESTIONS - EXI09HL1WI ELECTROLUX

Comment installer mon climatiseur Electrolux EXI09HL1WI ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'unité extérieure est placée dans un endroit bien ventilé et que les liaisons frigorifiques sont correctement isolées. Consultez le manuel pour les distances minimales.

À quelle fréquence dois-je nettoyer le filtre ?

Nettoyez le filtre à air toutes les deux semaines en période d'utilisation intensive. Utilisez un aspirateur ou rincez à l'eau tiède savonneuse, puis séchez complètement avant de remettre en place.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type AAA, 2 pièces) et remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal infrarouge. Si le problème persiste, réinitialisez la télécommande en retirant les piles 30 secondes.

Comment utiliser le mode chauffage en hiver ?

Appuyez sur le bouton MODE jusqu'à ce que l'icône soleil ou HEAT apparaisse. Réglez la température souhaitée (généralement 20-22°C). La pompe à chaleur fonctionne efficacement jusqu'à -7°C extérieur.

Pourquoi mon appareil fuit-il de l'eau ?

Vérifiez que l'unité intérieure est légèrement inclinée vers l'arrière pour permettre l'évacuation des condensats. Nettoyez le bac à condensats et assurez-vous que le tuyau d'évacuation n'est pas obstrué ou plié.

Que signifient les codes d'erreur sur l'affichage ?

Les codes d'erreur sont listés dans le manuel. Par exemple, E1 indique un défaut de capteur de température. Éteignez l'appareil, patientez 10 minutes et rallumez. Si le code persiste, contactez le service après-vente.

Puis-je programmer l'arrêt automatique la nuit ?

Oui, utilisez la minuterie OFF sur la télécommande. Appuyez sur TIMER puis réglez l'heure d'arrêt (0,5 à 24h). Le mode Sleep ajuste automatiquement la température pour un confort optimal.

Quelle est la classe énergétique de cet appareil ?

Le modèle EXI09HL1WI est classé A+ en refroidissement (SEER) et en chauffage (SCOP). Cela garantit une consommation électrique réduite par rapport aux anciennes générations.

Comment activer la fonction turbo ?

Appuyez sur le bouton TURBO sur la télécommande. L'appareil fonctionne à pleine puissance pendant 30 minutes pour atteindre rapidement la température souhaitée, puis revient en mode normal.

Où trouver des pièces détachées pour mon climatiseur ?

Contactez le service après-vente Electrolux ou un revendeur agréé. Les pièces courantes (filtres, télécommande, cartes électroniques) sont disponibles. Consultez le site notice-facile.com pour les références.

MODE D'EMPLOI EXI09HL1WI ELECTROLUX

Nous vous félicitons et vous remercions d'avoir choisi un climatiseur de type split Electrolux. Nous sommes persuadés que vous aurez plaisir à utiliser votre nouveau climatiseur.

Avant d'utiliser le climatiseur, nous vous recommandons de lire attentivement l'ensemble de la présente notice, où vous trouverez la description de l'appareil et de ses fonctions.

Afin d'éviter les risques liés à l'installation des appareils électriques et une mauvaise utilisation de l'appareil, il est important que le climatiseur soit correctement installé et que vous lisiez les consignes de sécurité.

Nous vous conseillons de conserver cette notice d'utilisation pour toute consultation ultérieure et de la fournir à l'acheteur en cas de revente de l'appareil.

Après avoir retiré le climatiseur de son emballage, vérifiez qu'il n'est pas endommagé. En cas de doute, n'utilisez pas le climatiseur et contactez votre service après-vente local.

conseil pour l'environnement

Informationssurlamiseaurebutdel'appareildestinées à l'acheteur

• La plupart des matériaux utilisés pour les emballages sont recyclables. Pour la mise au rebut de ces matériaux, contactez votre centre de recyclage local ou utilisez les conteneurs de tri sélectif appropriés.
• Pour la mise au rebut de ce climatiseur, informez-vous de la démarche à suivre auprès des autorités locales.

Conditions d'utilisation

Cetappareilestconçuuniquementpourunusagedomestique et des situations telles que :

• Cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail.
  • Bâtiments de ferme.
• Pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.
• En chambre d'hôte.

Sommaire

Félicitations ...... 23

Consignes de sécurité 24

Notice d'installation 24

Avant l'installation

Outils nécessaires pour l'installation ..... 25
Éléments nécessaires pour l'installation .... 25
Description de l'appareil 26
Instructions pour l'emplacement d'installation 27
Élévation de la longueur du tuyau et quantité de gaz supplémentaire .... 28
Installation de l'élément extérieur 29

Installation

Installation de la plaque de montage ..... 30
Perçage de trous de tuyauterie 31

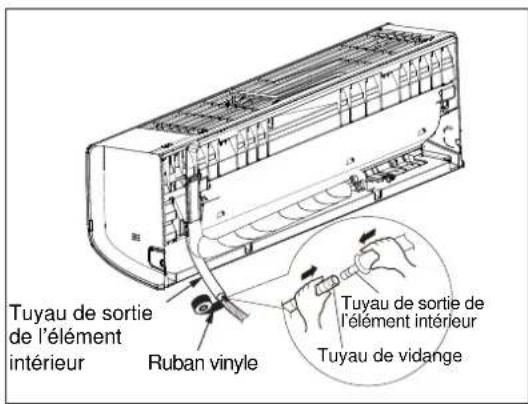

Installation du tuyau de vidange 31
Installation de l'élément intérieur 32
Installation du tuyau de raccordement .... 35
Raccordement de tuyauterie - élément intérieur .... 36
Raccordement de tuyauterie - élément extérieur .... 37
Formation de la tuyauterie 37
Installation électrique 38
Vérification de l'évacuateur 40
Purge d'air et test de fuite 41

Test et fonctionnement

Test de fuites de gaz 43
Vérification de sécurité électrique ..... 43
Mode test 43
Pompage 44
Vérifications après installation ....44

avertissement

• Ne faites pas fonctionner l'appareil avec une persienne horizontale en position fermée.

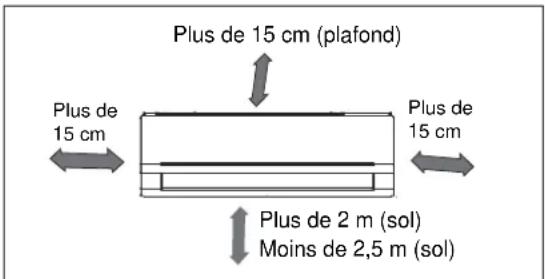

• L'élément intérieur doit être installé sur le mur à une hauteur de 2 mètres ou plus au-dessus du sol.
• L'élément intérieur doit être installé en laissant un espace d'au moins 15 cm du plafond.
• Avant d'accéder aux borniers, débranchez tout circuit d'alimentation électrique.

Consignes de sécurité

Préparez soigneusement ce manuel d'installation ainsi que la notice d'utilisation avant d'installer l'appareil et conservez-les dans un endroit facile d'accès pour toute consultation ultérieure.

Dans ce manuel, vous trouverez de nombreux conseils sur la façon d'utiliser et d'entretenir votre climatiseur.

Les travaux d'électricité ne doivent être effectués que par un électricien agréé. Assurez-vous que la puissance de la prise de courant et du circuit principal est adaptée au modèle.

Une mauvaise installation due au non-respect des instructions peut entraîner des blessures ou des dommages. Les instructions sont classées par les indications suivantes.

Signification des symboles utilisés dans le manuel :

avertissement

Cesymboleindiquedesinformationsrelativesàvotre sécurité personnelle.

attention

Cesymboleindique une information concernant votre sécurité personnelet la façond évitert tout dommagesur l'appareil.

conseils et informations

Cesymboleindiquedesconseilsetdesinformations concernant l'utilisation de l'appareil.

conseil pour l'environnement

Ce symbole indique des conseils et des informations concernant l'utilisation économique et écologique de l'appareil.

vmbole indique une action à ne jamais prendre.

Procédez toujours comme cela.

Notice d'installation

attention

1. L'appareil ne doit être installé que par un frigoriste et les travaux sur l'électricité ne doivent être entrepris que par un électricien qualifié selon les réglementations locales ou gouvernementales en vigueur et en accord avec ce manuel.
2. Avant l'installation, veuillez contacter un installateur de climatiseur qualifié. Dans le cas contraire, le dysfonctionnement pourrait ne pas pas être résolu en raison d'une mauvaise installation.
3. Si le cordon d'alimentation est endommagé, il ne doit être remplacé que par un un réparateur agréé.
4. Installez l'appareil de façon à permettre d'accéder à la prise.
5. La température du circuit réfrigérant est très élevée : veillez à maintenir les câbles éloignés du tuyau en cuivre.
6. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.
   Empêchez les enfants de jouer avec le climatiseur.
7. Si vous devez déplacer ou jeter l'appareil, seule une personne qualifiée est autorisée à entreprendre un tel travail.
8. Faites attention à ne pas toucher la pale du ventilateur avec vos doigts lorsque vous ajustez des persiennes verticales.
9. Ce climatiseur utilise du réfrigérant R410A (à confirmer avant l'installation).

Outils nécessaires pour l'installation

1. Jauge de niveau
2. Tournevis
3. Perceuse électrique
4. Foreuse (Φ 55 mm / Φ70 mm)
5. Coffret dudgeonnière
6. Clés dynamométriques spécifiées
7. Clé à molette (demi raccord)
8. Un verre d'eau

9. Clé hexagonale (4 mm)

10. Détecteur de fuites de gaz

11. Pompe à vide
12. Jauge de réfrigération
13. Notice d'utilisation
14. Thermomètre
15. Multimètre
16. Coupe-tube
17. Mètre ruban

Éléments nécessaires pour l'installation

Numéro	Nom des accessoires Quantité
1	Plaque de montage de l'élément intérieur 1
2	Cheville d'ancrage Non fourni
3	Vis auto-taraudeuse ST4 x 25 5
4	Télécommande 1
5	Support de la télécommande 1
6	Vis du support de la télécommande 2
7	Pile (AAA 1,5 V)	2
8	Matière isolante	Non fourni
9	Montage de la conduite de raccordement de la tuyauterie (reportez-vous à la page 6)	Diffère selon le pays
10	Tuyau d'isolation de la conduite de réfrigération	Non fourni
11	Attache murale	Non fourni
12	Tuyau de vidange	Non fourni
13	Câble de raccordement électrique	Non fourni

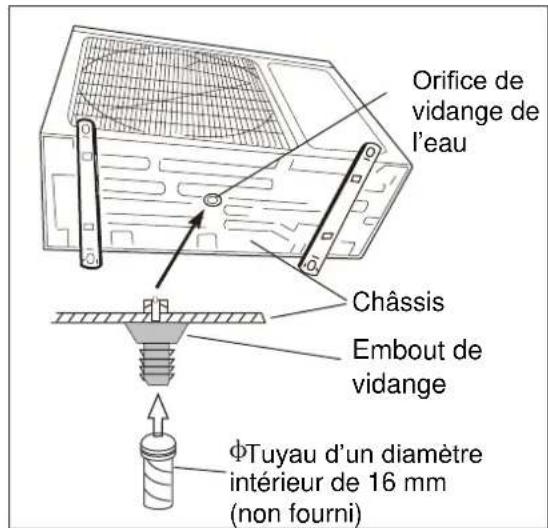

14	Embout de vidange (uniquement sur les modèles avec pompe à chaleur, page 7)	1
15	Bouchon de vidange (uniquement sur les modèles avec pompe à chaleur d'une capacité de plus de 4 500 W)	3
16	Tuyau d'isolation thermique pour extension du tuyau de vidange	1
17	Écrou évasé (pour le tuyau aspirant)	1

Remarque : D'autres éléments nécessaires à l'installation, outre les outils mentionnés cidessus, doivent être apportés par le client/installateur.

Description de l'appareil

Instructions pour l'emplacement d'installation

Choisir le bon emplacement pour l'installation est primordial pour un fonctionnement correct et efficace de l'appareil.

Évitez les emplacements suivants :

• à proximité d'émissions de forte chaleur, de vapeur, de gaz inflammables ou de liquides volatils.
• d'ondes électromagnétiques à hautes fréquences émises par des matériels radio ou des équipements de soudure ou médicaux.
• où l'air est chargé en iode (par exemple à proximité des côtes).
• où l'air est contaminé par des huiles et vapeurs industrielles.
• où l'air contient du gaz sulfureux comme par exemple aux environs de sources chaudes.
• où l'air est de mauvaise qualité et en présence de corrosion.

Élément intérieur

1. L'entrée et la sortie d'air doivent être libres de tout obstacle. Assurez-vous que l'air peut être soufflé dans toute la pièce.
2. Choisissez un emplacement où l'eau de condensation pourra facilement être vidangée et où l'appareil pourra être facilement raccordé à l'élément extérieur.
3. Choisissez un emplacement hors de portée des enfants.
4. Choisissez un emplacement où le mur est suffisamment solide pour soutenir le poids entier et résister aux vibrations de l'appareil.
5. Assurez-vous de laisser suffisamment d'espace pour permettre un entretien régulier.
   Pour des performances optimales, l'élément intérieur doit être installé sur un mur à une hauteur située entre 2 m et 2,5 m au-dessus du sol.
6. Assurez-vous que l'élément intérieur est installé selon les dimensions d'installation ci-dessous :

1. Choisissez un emplacement éloigné d'au moins 1 m d'une télévision ou de tout autre appareil électrique.
2. Choisissez un endroit accessible pour pouvoir retirer le filtre facilement.
3. N'utilisez pas l'appareil dans la buanderie ou à proximité d'une piscine etc.
4. Pour minimiser les vibrations et le bruit, la tuyauterie doit mesurer au moins 3 m.
5. Utilisez un détecteur de montants pour localiser les clous et éviter tout endommagement inutile du mur.
6. Toute variation dans la longueur du tuyau peut demander ou demandera un ajustement de la charge de réfrigérant.
7. Ne l'installez pas à proximité d'une porte.

Élément extérieur

1. Choisissez un emplacement où le bruit et le flux d'air émis par l'appareil ne gêneront pas vos voisins.
2. Choisissez un emplacement suffisamment aéré.
3. Choisissez un emplacement où aucun obstacle ne pourrait obstruer l'entrée et la sortie d'air.
4. Cet emplacement doit pouvoir supporter le poids entier de l'appareil ainsi que ses vibrations.
5. Choisissez un endroit sec mais n'exposez pas l'appareil aux rayons directs du soleil ou à de fortes rafales de vent.
6. Assurez-vous que l'élément extérieur est installé en accord avec les instructions d'installations, dans un endroit facilement accessible pour l'entretien et les réparations.
7. Choisissez un emplacement hors de la portée des enfants et éloigné des animaux ou des plantes.
8. Choisissez un emplacement hors de la portée des enfants et éloigné des animaux ou des plantes.
9. Choisissez un emplacement où l'appareil garde sa position horizontale et alignée.
10. Sélectionnez un emplacement respectant les distances minimales autour de l'appareil indiquées ci-dessous :

Installation sur le toit

1. Si l'élément intérieur est installé sur un toit, veillez à l'installer de niveau.

2. Assurez-vous que la structure du toit et la méthode d'ancrage sont adaptées à l'emplacement de l'appareil.

3. Si l'élément extérieur est installé sur un toit ou sur un mur extérieur, il pourrait émettre des bruits et vibrations excessives et pourrait également être classé comme installation non utilisable.

Élévation de la longueur du tuyau et quantité de gaz supplémentaire

Numéro de modèle	Diamètre du tuyau d'aspiration	Diamètre du tuyau de décharge	Longueur standard (m)	Longueur maximale (m) Ⓐ	Hauteur maximale (m) Ⓑ	Fluide frigorigène supplémentaire (g/m)
EXI09HL1W-A1	∅ 6,35 mm (1/4") ∅	9,52 mm (3/8") 5 15	10 15
EXI12HL1W-A1	∅ 6,35 mm (1/4") ∅	9,52 mm (3/8") 5 20	10 15
EXI09HL1W-A2	∅ 6,35 mm (1/4") ∅	12,7 mm(1/2") 7,5 15	10 20
EXI12HL1W-A2	∅ 6,35 mm (1/4") ∅	12,7 mm(1/2") 7,5 20	10 20
EXI18HL1W-A2	∅ 6,35 mm (1/4") ∅	15,88 mm(5/8") 7,5	25 10 50

attention

• L'élément extérieur est chargé de gaz réfrigérant pour une longueur de tuyau standard.
• Lorsque la longueur du tuyau de raccordement est supérieure à la longueur standard, vous devez ajouter du réfrigérant dans l'appareil selon le tableau ci-dessous via le port de service sur la soupape de service à 3 voies.

• Veillez à maintenir un minimum de distance (3 à 5 mètres) et un mauvais alignement minimal entre les éléments intérieur et extérieur.

• La longueur et la hauteur maximales permises se basent sur la fiabilité. Dépasser le maximum peut causer un mauvais fonctionnement ou un dysfonctionnement de l'appareil.

• Lorsque la différence de niveau entre les éléments intérieur et extérieur est supérieure à la hauteur maximale ou lorsque l'élément extérieur est installée au-dessus de l'élément intérieur, un séparateur d'huile doit être installé tous les 5 à 7 mètres.

Longueur de tuyauterie sous 5 mètres

Longueur de tuyauterie à 5 mètres ou plus

Installation de l'élément extérieur

Étape 1 : Stabilisation de l'élément extérieur

- Ancrez l'élément extérieur en fixant les 4 trous existants dans la base avec 4 boulons et écrous de 10 mm (non inclus) et en les serrant bien.

Placez l'élément extérieur sur une surface horizontale en béton ou rigide (jamais directement sur l'herbe ou dans la terre).

Dimensionsdel'élément extérieur - mm (lxpxh)	Dimensions « A » (mm)	Dimensions « B » (mm)
776 x 320 x 540 510	286
848 x 320 x 592 540	286
899 x 378 x 596 550	343
955 x 396 x 700 560	368

Étape 2 : Vidange par condensation extérieure (uniquement pour les modèles avec pompe à chaleur)

• Durant le mode chauffage, l'eau de condensation et de dégivrage doit être vidangée consciencieusement par le tuyau de vidange.
• Installez l'embout de vidange extérieur dans l'orifice de vidange se trouvant sur le châssis de l'élément extérieur et attachez le tuyau de vidange à l'embout afin que l'eau usée puisse être évacuée de l'élément extérieur.
• L'orifice de vidange doit être bouché. Selon les conditions, l'installateur déterminera si d'autres orifices doivent être bouchés.
• Dans le cas d'un tuyau de vidange, l'élément doit être installé sur une base de plus de 3 cm de haut.

attention

• En cas d'installation suspendue, le support d'installation doit permettre la fixation selon les dimensions de l'illustration ci-dessus.
• Le mur où l'appareil sera installé doit être en briques solides, en béton ou être renforcé d'une autre façon pour fixer le support. La fixation du support sur le mur et du support sur le climatiseur doit être solide, stable et de niveau.

Installation

Étape 1 : Installation de la plaque de montage

1. Installez la plaque de montage en position horizontale sur le mur à l'aide de 5 vis auto-taraudeuses ou plus (type ST4 x 25, élément 3 à la page 3).
2. Assurez-vous que la plaque de montage est solidement fixée pour supporter un poids d'environ 60 kg Le poids devrait être réparti sur chaque vis.
3. Si le mur est en briques, en béton, ou d'un matériau similaire, percez 5 ou 6 trous de 5 mm de diamètre dans le mur. Insérez la cheville d'ancrage (élément 2 de la page 3) pour installer correctement les vis.
4. La sortie du bac d'eau de l'élément intérieur dispose d'une conception de vidange à deux voies. Durant l'installation, l'élément intérieur doit être légèrement penché vers la sortie du bac d'eau pour vidanger l'eau du condensateur en douceur.

Installez la plaque de montage et percez des trous dans le mur selon la structure du mur et selon les points de montage se trouvant sur la plaque. (les dimensions sont indiquées en mm sauf indication contraire)

Numéro de modèle	Dimensions de l'élément intérieur - mm (lxpxh)	Type de plaque de montage
EXI09HL1W-A1	844 x 205 x 316	A
EXI12HL1W-A1	896 x 205 x 316	B
EXI09HL1W-A2	896 x 205 x 316	B
EXI12HL1W-A2	896 x 205 x 316	B
EXI18HL1W-A2	1048 x 234 x 346	C

Type de plaque de montage A

Type de plaque de montage B

Étape 2 : Perçage de trous de tuyauterie

1. Déterminez la position des trous selon le diagramme. Percez 1 trou (Φ 55 ou Φ 70 mm) dans le mur en l'orientant légèrement vers le bas du côté extérieur.

Trou de tuyauterie	Modèle
Φ 55 mm	Capacité de refroidissement <4 500 W
Φ 70 mm	Capacité de refroidissement >4 500 W

1. L'inclinaison doit être de 5 à 10 mm afin d'assurer une bonne évacuation de l'eau condensée générée par l'élément intérieur.

1. Insérez le tuyau mural dans le trou pour éviter qu'il ne soit endommagé au moment du passage dans le trou.

2. Utilisez toujours un conduit pour orifice mural lorsque vous percez des grilles ou des plaques en métal ou un matériau similaire.

3. Pour les modèles ayant une capacité de refroidissement de plus de 4 500 W, retirez et jetez les deux supports en polystyrène se trouvant à l'arrière et sur le côté de l'élément intérieur avant l'installation.

Étape 3 : Installation du tuyau de vidange

1. Reliez le tuyau de vidange au tuyau de sortie de l'élément intérieur. Attachez le raccord avec le ruban vinyle.

1. Placez le tuyau de vidange dans le tuyau isolant.

1. Enveloppez le tuyau isolant avec un large ruban vinyle pour éviter que le tuyau ne se déplace. Penchez légèrement le tuyau de vidange vers le bas pour que l'eau de condensation s'écoule doucement.

attention

1. Le tuyau isolant doit être raccordé avec la gaine à l'extérieur du tuyau de sortie.
2. Le tuyau de vidange doit être légèrement penché vers le bas, sans le tordre, le bosseler ou le plier.

1. N'introduisez pas le tuyau de sortie dans l'eau.

Étape 4 : Installation de l'élément intérieur

La tuyauterie peut être sortie par la droite, l'arrière droit, à gauche ou l'arrière gauche.

1. Lorsque vous dirigez la tuyauterie et le câblage vers le côté droit ou gauche de l'élément intérieur, détachez les caches du châssis si besoin est (voir illustration ci-dessous).

• Coupez les caches 1 lorsque vous dirigez uniquement les câblages.
• Coupez les caches 1 et les caches 2 lorsque vous dirigez les câblages et la tuyauterie.

1. Le tuyau de vidange peut être raccordé dans deux positions différentes. Utilisez la position la plus commode et, si nécessaire, changez la position du bouchon et du tuyau de vidange.

- Le tuyau de vidange est raccordé à l'arrière de l'élément intérieur, du côté gauche lorsque vous le recevez.

- Suivez les instructions décrites ci-dessous pour changer la position du bouchon et du tuyau de vidange de la gauche vers la droite.

(a) Sortez le bouchon de vidange à l'arrière de l'élément intérieur, du côté droit.

(b) Sortez le bouchon de vidange à l'arrière de l'élément intérieur, du côté gauche.

(c) Placez le bouchon de vidange dans l'orifice de vidange à l'arrière de l'élément intérieur, du côté gauche.

(d) Placez le tuyau de vidange dans l'orifice de vidange à l'arrière de l'élément intérieur, du côté droit.

3 Agencement des tuyaux

- Placez le tuyau dans la position et la direction la plus commode.

Tuyauterie à l'arrière, du côté droit

- Ne dirigez pas le tuyau du réfrigérant et le tuyau de vidange tous les deux du côté droit vers le côté gauche pour éviter qu'un grand espace ne se forme entre l'élément intérieur et le mur.

4 Sortez la conduite du corps de l'appareil, enveloppez la tuyauterie, les câbles d'alimentation et le tuyau de vidange avec du ruban et faites-les passer dans le tuyau de la conduite.

Ne placez aucun objet dans le récupérateur d'eau situé à l'arrière de l'élément intérieur car l'eau de condensation y est recueillie puis évacuée de la pièce.

attention

• Raccordez d'abord l'élément intérieur, puis l'élément extérieur.

• Ne branchez pas le câble à l'élément intérieur. Cela doit être fait ultérieurement.

• Tournez légèrement le câble pour que le raccordement soit plus facile ultérieurement.

• Veillez à ne pas laisser le tuyau de vidange détendu.
  • Isolez le tuyau de raccordement de la chaleur.
• Assurez-vous que le tuyau de vidange se trouve du côté le plus bas de l'ensemble. Si vous le placez du côté le plus haut, le récupérateur pourrait déborder à l'intérieur de l'élément.
• Ne croisez ou entremêlez jamais le câble d'alimentation avec un autre câble.
• Ne laissez pas la tuyauterie découverte à l'arrière de l'élément intérieur.
• Si une partie du tuyau de vidange est placée à l'intérieur de la pièce, enveloppez-la d'une matière isolante afin d'éviter que l'eau de condensation ne goutte.

5 Placez les fentes de montage de l'élément intérieur sur les crochets supérieurs de la plaque de montage et vérifiez qu'il tient bien.

Pour faciliter l'installation de la tuyauterie, placez une entretoise entre l'élément intérieur et le mur.

Retirez l'entretoise une fois l'installation terminée.

6 Appuyez chaque côté de la partie inférieure de l'appareil contre la plaque de montage jusqu'à ce que les crochets inférieurs s'insèrent dans les fentes. Assurez-vous que l'appareil tient bien en place.

7 L'appareil doit être installé à minimum 2 mètres au-dessus du sol.

Étape 5 : Installation du tuyau de raccordement

Raccordement du tuyau réfrigérant

1 Travail d'évasage

La cause principale des fuites de réfrigérant est due à des défauts dans le travail d'évasage. Effectuez un travail d'évasage approprié en utilisant la procédure suivante :

A : Coupez les tuyaux et le câble.

• Utilisez les accessoires du kit de tuyauterie (si disponible) ou des tuyaux achetés localement.
• Mesurez la distance entre les éléments intérieur et extérieur.
• Coupez les tuyaux d'une longueur légèrement supérieure à la distance mesurée.
• Coupez le câble 1,50 m plus long que la longueur du tuyau.

B : Retrait de la bavure

• Retirez entièrement toutes les bavures de la partie du tuyau coupé.
• Dirigez l'extrémité du tuyau en cuivre vers le bas afin de retirer les bavures en évitant qu'elles ne tombent dans le tuyau.

C : Enfilage de l'écrou évasé

- Retirez les écrous évasés attachés aux éléments intérieur et extérieur puis placez-les sur le tuyau sur lequel vous avez retiré les bavures.

attention

Il est impossible de les enfiler après le travail d'évasage.

D : Travail d'évasage.

- Procédez au travail d'évasage en utilisant un outil d'évasage comme indiqué ci-dessous.

- Maintenez fermement le tuyau de cuivre dans une découpeuse selon les dimensions indiquées dans le tableau ci-dessous.

Diamètre extérieur(mm)		A (mm)
		Max.	Min.
Φ 6,35 (1/4")	1,3 0,7
Φ 9,52 (3/8")	1,6 1,0
Φ 12,70 (1/2")	1,8 1,0
Φ 15,88 (5/8")	2,4 2,2

E : Contrôle

• Comparez le travail d'évasage avec le diagramme ci-dessous.
• Si le tuyau à un défaut, coupez la partie élargie et recommencez le travail.

- Couvrez individuellement chaque tuyau avec une isolation tubulaire adaptée.

Étape 6 : Raccordement de tuyauterie - élément intérieur

A : Raccordement des tuyauteries des éléments intérieur et extérieur :

- Alignez le centre des tuyaux et serrez d'abord l'écrou évasé autant que possible à la main.

- Puis serrez l'écrou évasé à l'aide d'une clé et d'une clé dynamométrique en vous référant aux données suivantes :

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

attention

Un couple de serrage excessif peut casser l'écrou selon les conditions d'installation.

B : Enveloppez l'isolant autour de la partie du raccordement :

- Couvrez le tuyau de l'élément intérieur et le tuyau de raccordement avec un isolant thermique. Attachez-les ensemble avec du ruban vinyle afin qu'il n'y ait aucun espace.

• Assurez-vous d'isoler séparément le tuyau d'aspiration et le tuyau de liquide.

- Enveloppez les tuyaux isolés de ruban vinyle sur la partie arrière pour le logement du tuyau. Attachez le câble d'alimentation aux tuyaux avec du ruban vinyle.

- Enveloppez la tuyauterie, le tuyau de vidange et le câble d'alimentation avec du ruban vinyle afin qu'ils entrent dans la partie arrière du logement de tuyauterie.

C : Positionnement de l'élément intérieur :

• Retirez l'entretoise.
- Accrochez l'élément intérieur sur la partie supérieure de la plaque de montage (insérez les crochets de la plaque de montage dans les fentes se trouvant à l'arrière de l'élément intérieur, vers le haut).

Assurez-vous que les crochets sont bien installés sur la plaque de montage en bougeant l'élément intérieur dans toutes les directions.

- Appuyez chaque côté de la partie inférieure de l'appareil contre la plaque de montage jusqu'à ce que les crochets s'insèrent dans les fentes (clic).

Étape 7 : Raccordement de tuyauterie - élément extérieur

A : Alignez le centre des tuyaux et serrez l'écrou évasé autant que possible à la main.

B : Puis serrez l'écrou évasé à l'aide d'une clé dynamométrique jusqu'à ce que la clé émette un clic.

Assurez-vous de suivre les valeurs du tableau des couples de serrage ci-dessous :

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Étape 8 : Formation de la tuyauterie

A : Formez la tuyauterie en enveloppant la portion du raccordement de l'élément intérieur avec un matériau isolant et attachez-la avec le ruban vinyle fin et le large ruban vinyle.

- Si vous souhaitez raccorder un tuyau de vidange supplémentaire, l'extrémité de sortie du tuyau de vidange doit être orienté au-dessus du sol. Attachez correctement le tuyau de vidange.

B. Si l'élément extérieur est installé endessous du niveau de l'élément intérieur :

• Enveloppez la conduite, le tuyau de vidange et le câble de raccordement du bas vers le haut.
• Attachez la tuyauterie enveloppée le long du mur extérieur en utilisant un collier ou équivalent.

C. Si l'élément extérieur est installé au-dessus du niveau de l'élément intérieur :

• Enveloppez la conduite et le câble de raccordement du bas vers le haut.
• Formez un siphon pour empêcher l'eau d'entrer dans les parties électriques.
• Attachez la tuyauterie enveloppée le long du mur extérieur en utilisant un collier ou équivalent.

Étape 9 : Installation électrique

Consignes de sécurité

Consignes de sécurité électrique avant de commencer l'installation :

1. Un circuit d'alimentation électrique et un disjoncteur spécifiques doivent être fournis pour

les produits n'ayant pas de prise et de câble d'alimentation en accord avec les réglementations de sécurité électrique locales.

1. Le disjoncteur doit avoir des fonctions de déclenchement magnétique et thermique pour éviter tout court-circuit ou surchauffe.
2. L'appareil doit être installé en accord avec les réglementations nationales relatives au câblage.
3. Un disjoncteur avec une capacité appropriée doit être installé selon le tableau ci-dessous.

Capacité de refroidissement (BTU)	Disjoncteur	Jauge de cordon d'allimentation	Jauge de câble de raccordement	Type de fusible
5000 10 A >1,0 mm		-2	≥1,0 mm2	3,15 A
9000 10 A		≥1,0 mm2	≥1,0 mm2	3,15 A
12000 16 A		≥1,0 mm2	≥1,0 mm2	3,15 A
18000 25 A		≥2,5 mm2	≥2,5 mm2	3,15 A

1. En cas de problème d'alimentation électrique, le climatiseur ne doit pas être installé avant que le client ne règle le problème.
2. Assurez-vous que l'alimentation électrique convienne au climatiseur.
3. Assurez-vous que le fil sous tension, le fil neutre et le fil de terre de la prise de courant sont correctement branchés.
4. Un mauvais raccordement électrique peut causer un choc électrique, un incendie ou un dysfonctionnement de certaines des parties électriques.
5. Avant d'entreprendre toute opération sur l'électricité, éteignez l'alimentation électrique du système.

Conditions de mise à la terre

1. Le climatiseur est un appareil électrique de type I. L'appareil doit être correctement mis à la terre et raccordé au dispositif de terre par un électricien qualifié.

2 Le fil jaune-vert du climatiseur est le fil de terre et ne peut pas être utilisé pour d'autres buts. Un mauvais raccordement à la terre peut causer un choc électrique.

3 La résistance de terre doit correspondre aux réglementations nationales de câblage.

4 L'alimentation secteur de l'utilisateur doit disposer d'une borne de terre fiable. Ne raccordez pas le fil de terre avec les éléments suivants :

• Conduite d'eau
• Conduite de gaz
  • Conduite des eaux usées

Installation des câbles électriques intérieurs

1. Ouvrez le panneau avant et retirez le couvercle du câblage en dévissant la vis.

1. Dirigez le câble de raccordement électrique et le fil de commande du signal (pour les modèles à pompe à chaleur uniquement) de l'arrière de l'élément intérieur vers l'avant via l'orifice de câblage pour le raccordement.
2. Branchez et vissez les fils dans le terminal selon leurs couleurs.

1. Enveloppez les fils qui ne sont pas branchés avec du ruban isolant afin qu'ils ne touchent aucune partie électrique ou métallique.
2. Attachez fermement les fils avec le serre-fils.
3. Remettez le couvercle du câblage en place et vissez-le.
4. Réinstallez le panneau avant.

attention

Tous les câbles entre les éléments intérieur et extérieur doivent être branchés par un électricien qualifié.

• Si le câble d'alimentation n'est pas assez long, contactez votre revendeur pour en obtenir un nouveau. Il est interdit de rallonger le câble d'alimentation par vous-même.
• Après avoir resserré les vis, tirez légèrement le fil pour vous assurez qu'il est bien accroché.
• Ne branchez pas deux câbles d'alimentation pour alimenter le climatiseur.
• Ne rallongez pas le conducteur du câble d'alimentation.

Installation des câbles électriques extérieurs

1. Retirez la poignée sur la plaque du côté droit de l'élément extérieur en dévissant la vis.

1. Retirez le serre-fils. Branchez et vissez le câble de raccordement électrique sur le bornier en suivant les numéros et les couleurs d'identification correspondants sur les borniers des éléments intérieur et extérieur.

1. Pour empêcher l'eau d'entrer, formez un siphon (« U ») dans les câbles de raccordement (voir page 16).
2. Enveloppez les fils qui ne sont pas branchés avec du ruban isolant afin qu'ils ne touchent aucune partie électrique ou métallique.
3. Fixez les fils de raccordement électrique avec les serre-fils.
4. Réinstallez la poignée.

attention

Après vous être assuré des conditions ci-dessus, préparez le câblage comme suit :

• Les vis attachant le câblage au bornier peuvent se desserrer à cause des vibrations durant le transport. Assurez-vous que toutes les vis sont bien fixées. Ceci pourrait provoquer le grillage des fils.
  • Assurez-vous que la capacité du circuit est suffisante.
• Assurez-vous que la tension de départ est maintenue à plus de 90 % de la tension indiquée sur la plaque nominale.
• Vérifiez que l'épaisseur du câble est conforme aux caractéristiques de la source d'alimentation.
• Installez toujours un dispositif différentiel à courant résiduel (DDR) dans les zones humides.

attention

• Les situations suivantes peuvent causer une perte de tension : Les vibrations d'un contacteur, qui endommageront le point de contact, un fusible grillé, des perturbations de la fonction normale de la surcharge.
• Les moyens de déconnexion de l'alimentation électrique doivent être incorporés dans le câblage fixé et disposer d'une séparation de contact par vide d'air d'au moins 3 mm dans chaque conducteur actif (phase).

Étape 10 : Vérification de l'évacuateur

A. Ouvrez et soulevez le panneau avant de l'élément intérieur.

- Tenez la partie inférieure des deux côtés du panneau, tirez-le vers vous et soulevez la partie supérieure jusqu'à ce que vous entendiez un clic.

B. Vérification de l'évacuateur

• Versez doucement un verre d'eau sur l'évaporateur.
• Assurez-vous que l'eau s'écoule dans le tuyau de vidange de l'élément intérieur sans fuir, et qu'elle coule par la sortie de vidange.

C. Tuyauterie de vidange

- Le tuyau de vidange doit être orienté vers le bas pour faciliter l'écoulement de l'eau de vidange.

- Ne placez pas la tuyauterie de vidange comme indiqué ci-dessous :

Étape 11 : Purge d'air et test de fuite

L'air et l'humidité dans le système de réfrigération ont des effets indésirables tels qu'indiqués ci-dessous :

• Augmentation de la pression du système.
• Augmentation de la consommation électrique.
- Perte d'efficacité du refroidissement ou du chauffage.
- L'humidité dans le circuit frigorifique pourrait geler et bloquer la tuyauterie capillaire.
- L'eau peut entraîner une corrosion de certaines parties dans le système de réfrigération.

L'élément intérieur et la tuyauterie entre les éléments intérieur et extérieur doivent être testées à la recherche de fuites et vidangés pour retirer toute l'humidité du système.

Purge d'air avec la pompe à vide

• Préparation
  Vérifiez que chaque tuyau (les tuyaux de liquide et de gaz) entre les éléments intérieur et extérieur ont été correctement raccordés et que les câblages pour le test ont été effectués. Retirez les bouchons des soupapes de service pour les côtés liquide et gaz sur l'élément extérieur.
• Pour obtenir des données détaillées sur la longueur du tuyau et la dose de réfrigérant, reportez-vous à la page 6.

attention

• Les soupapes de service du liquide et du gaz sont toutes les deux maintenues fermées à cette étape.
• Lorsque vous déplacez l'appareil effectuez une vidange en utilisant la pompe à vide.
  • Assurez-vous que le réfrigérant ajouté dans le climatiseur est sous forme liquide dans tous les cas.

Attention en manipulant la soupape d'arrêt

- Fonctionnement de l'ouverture de la soupape d'arrêt :

Ouvrez la tige de soupape jusqu'à ce qu'elle atteigne la butée. N'essayez pas de l'ouvrir plus.

- Fonctionnement de la fermeture de la soupape d'arrêt :

Serrez fermement la tige de soupape avec un outil spécial. Serrez ensuite fermement le bouchon de la tige de soupape avec une clé ou un outil similaire.

Fluide frigorigène

i conseils et informations

• A : Soupape basse pression (3 voies) - côté gaz.
• B : Soupape haute pression (2 voies) - côté liquide.
• C et D : ce sont les extrémités du raccordement de l'élément intérieur

Reportez-vous aux valeurs de couple de serrage du bouchon de valve ci-dessous :

Diamètre extérieur (mm)	Couple de serrage (N.m)	Couple de serrage supplémentaire (N.m)
Φ 6,35 (1/4")	15,7 (1,6 kg.m)	19,6 (2,0 kg.m)
Φ 9,52 (3/8")	29,4 (3,0 kg.m)	34,3 (3,5 kg.m)
Φ 12,70 (1/2")	49,0 (5,0 kg.m)	53,9 (5,5 kg.m)
Φ 15,88 (5/8")	73,6 (7,5 kg.m)	78,6 (8,0 kg.m)

Lorsque vous utilisez la pompe à vide

1. Serrez entièrement les écrous évasés sur A, B, C et D, raccordez le tuyau de charge de la soupape (bleu) au port de charge de la soupape de basse pression (soupape à 3 voies) du côté du tuyau de gaz.
2. Raccordez l'autre tuyau de charge (jaune) de la soupape à la pompe à vide.
3. Ouvrez entièrement la poignée basse de la soupape.
4. Ouvrez la pompe à vide pour aspirer. Au début, desserrez légèrement l'écrou évasé de la soupape de basse pression pour vérifier si l'air y pénètre (si le bruit de fonctionnement de la pompe à vide a changé, la lecture du multimètre est de 0 au lieu de moins). Puis serrez l'écrou évasé.
5. Continuez l'aspiration durant plus de 15 minutes pour vous assurer que la lecture du multimètre est de -1,0 x 10 ⁵ Pa (-76 cmHg). Fermez ensuite complètement la poignée basse de la soupape et arrêtez le fonctionnement de la pompe à vide.
6. Tournez la tige de soupape d'arrêt B (soupape à 2 voies) d'environ 45° vers la gauche pendant 6 à 7 secondes après que le gaz soit sorti, puis resserrez l'écrou évasé. Assurez-vous que l'affichage de pression sur l'indicateur de pression est légèrement plus élevé que la pression atmosphérique.
7. Retirez le tuyau de charge du port de charge basse pression.
8. Ouvrez complètement les tiges de soupape de A (soupape à 3 voies) et B (soupape à 2 voies).
9. Serrez le bouchon de la tige.

Test et fonctionnement

Test de fuites de gaz

1. Méthode de l'eau savonneuse :

Appliquez de l'eau savonneuse ou un détergent liquide neutre sur toutes les raccordements de soupapes et de tuyauterie (A, B, C et D, reportez-vous à l'illustration ci-dessous) en rapport avec l'installation à l'aide d'une brosse souple pour vérifier l'absence de fuite.

Si des bulles apparaissent, les tuyaux ont des fuites.

1. Détecteur de fuites

Utilisez le détecteur de fuite pour rechercher des fuites.

Vérification de sécurité électrique

Effectuez une vérification de la sécurité électrique après avoir terminé l'installation :

1. Travail de mise à la terre

Après avoir terminé le travail de mise à la terre, mesurez la résistance à la terre avec une détection visuelle et un testeur de résistance à la terre.

2. Vérification de fuites électriques

(durant le mode de test)

Durant le mode de test après avoir terminé l'installation, l'agent de service peut utiliser un capteur électrique et un multimètre pour procéder à une vérification de fuites électriques. Éteignez immédiatement l'appareil en cas de fuite de réfrigérant. Vérifiez et trouvez les solutions jusqu'à ce que l'appareil fonctionne correctement.

Mode test

1. Avant le mode test

• Ne branchez pas l'appareil tant que l'installation n'est pas entièrement terminée.
• Le câblage électrique doit être raccordé correctement et en toute sécurité.
• Les soupapes d'arrêt des tuyaux de raccordement doivent être entièrement ouvertes.
• Toutes les impuretés doivent être retirées de l'appareil.

1. Méthode de test

• Branchez l'alimentation et appuyez sur la touche « ON/OFF » de la télécommande pour démarrer le fonctionnement.
• Appuyez sur la touche MODE pour sélectionner les modes COOL (refroidissement), HEAT (chauffage) (si disponible) et FAN (ventilateur) pour vous assurer de la bonne mise en marche de toutes les fonctions.
• Lorsque la température ambiante est de moins de 16 °C, l'appareil ne peut pas passer en mode COOL (refroidissement) par la télécommande. Veuillez utiliser le mode Emergency Operation (fonctionnement d'urgence), que vous devez utiliser lorsque la télécommande n'est pas disponible ou en cas d'entretien.

Pompage

Lorsque vous déplacez ou jetez le climatiseur, pompez le système en suivant la procédure ci-dessous afin que le gaz réfrigérant ne soit pas libéré dans l'atmosphère.

• Raccordez le tuyau de la soupape au port de charge de la soupape d'arrêt du côté du tuyau de gaz de l'élément extérieur.
• Fermez presque entièrement la soupape d'arrêt du côté du tuyau de gaz.
• Fermez entièrement la soupape d'arrêt du côté du tuyau de liquide.
• Allumez l'appareil en mode REFROIDISSEMENT.
• Fermez entièrement la soupape d'arrêt du côté du tuyau de gaz lorsque le manomètre indique 1 - 0,5 kgf/cm² (100 \~ 50 kPa)
• Arrêtez le mode test en éteignant l'appareil une fois que tout le gaz réfrigérant a été recueilli dans l'élément extérieur.

Vérifications après installation

Éléments à vérifier	Dysfonctionnements possibles
L'appareil est-il fermement fixé ?	l'appareil pourrait tomber, trembler et émettre du bruit.
Avez-vous effectué le test de fuite de réfrigérant ?	Cela pourrait causer un refroidissement (chauffage) insuffisant
L'isolation thermique est-elle suffisante ?	Ceci peut provoquer de la condensation.
La vidange de l'eau est-elle satisfaisante ?	Cela peut provoquer des fuites d'eau.
La tension est-elle conforme à celle indiquée sur la plaque nominale ?	Cela pourrait causer un dysfonctionnement électrique ou endommager l'appareil.
Le câblage électrique ou le raccordement de tuyauterie a-t-il été correctement installé en toute sécurité ?	Cela pourrait causer un dysfonctionnement électrique ou endommager les pièces.
L'appareil est-il soigneusement raccordé à la terre ?	Cela peut provoquer des fuites d'électricité.
Le câble d'alimentation est-il adapté ?	Cela pourrait causer un dysfonctionnement électrique ou endommager les pièces.
L'arrivée ou la sortie sont-elle bloquées ?	Cela pourrait causer un refroidissement (chauffage) insuffisant
Avez-vous noté la longueur des tuyaux de raccordement et la dose de réfrigérant ?	La dose de réfrigérant n'est pas précise.

Συγχαρητήρια
