Type d'appareil	Tiroir chauffe-plat encastré
Installation	Encastrée
Fonction principale	Maintien au chaud des plats
Capacité	Adaptée pour plusieurs plats
Température réglable	Oui
Type de commande	Non précisé
Consommation électrique	Non précisé
Dimensions	Non précisées
Matériau	Non précisé
Sécurité	Protection contre la surchauffe
Compatibilité	Encastrable dans cuisine standard
Accessoires inclus	Non précisé
Poids	Non précisé
Couleur	Non précisée
Garantie	Non précisée

FOIRE AUX QUESTIONS - ESW 4820 MIELE

Comment régler la température de cuisson sur le MIELE ESW 4820 ?

Pour régler la température de cuisson, appuyez sur le bouton de réglage de la température et utilisez les flèches pour ajuster la température souhaitée. Validez votre choix en appuyant sur le bouton 'OK'.

Que faire si l'écran affiche un code d'erreur ?

Si un code d'erreur apparaît, consultez le manuel d'utilisation pour identifier la signification du code. En général, un redémarrage de l'appareil peut résoudre de nombreux problèmes.

Comment nettoyer le MIELE ESW 4820 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et humide. Évitez les produits abrasifs. Les grilles et les bacs peuvent être lavés à la main ou au lave-vaisselle.

L'appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le service client de MIELE.

Comment programmer une cuisson différée ?

Pour programmer une cuisson différée, sélectionnez le plat, puis appuyez sur le bouton de programmation. Ajustez l'heure de début de cuisson souhaitée et validez en appuyant sur 'OK'.

Quels accessoires sont compatibles avec le MIELE ESW 4820 ?

Le MIELE ESW 4820 est compatible avec divers accessoires MIELE, tels que les grilles de cuisson, les plats en céramique et les bacs à vapeur. Consultez le manuel pour plus de détails.

Comment désactiver la fonction de sécurité enfant ?

Pour désactiver la fonction de sécurité enfant, maintenez le bouton de verrouillage enfoncé pendant quelques secondes jusqu'à ce que le symbole disparaisse de l'écran.

L'appareil chauffe-t-il uniformément ?

Oui, le MIELE ESW 4820 est conçu pour chauffer uniformément. Assurez-vous de ne pas surcharger l'appareil pour garantir une circulation d'air adéquate.

MODE D'EMPLOI ESW 4820 MIELE

Instructions d'utilisation

Tiroir chauffe-plat encastré

ESW 4700 / ESW 4710 / ESW 4720

ESW 4800 / ESW 4810 / ESW 4820

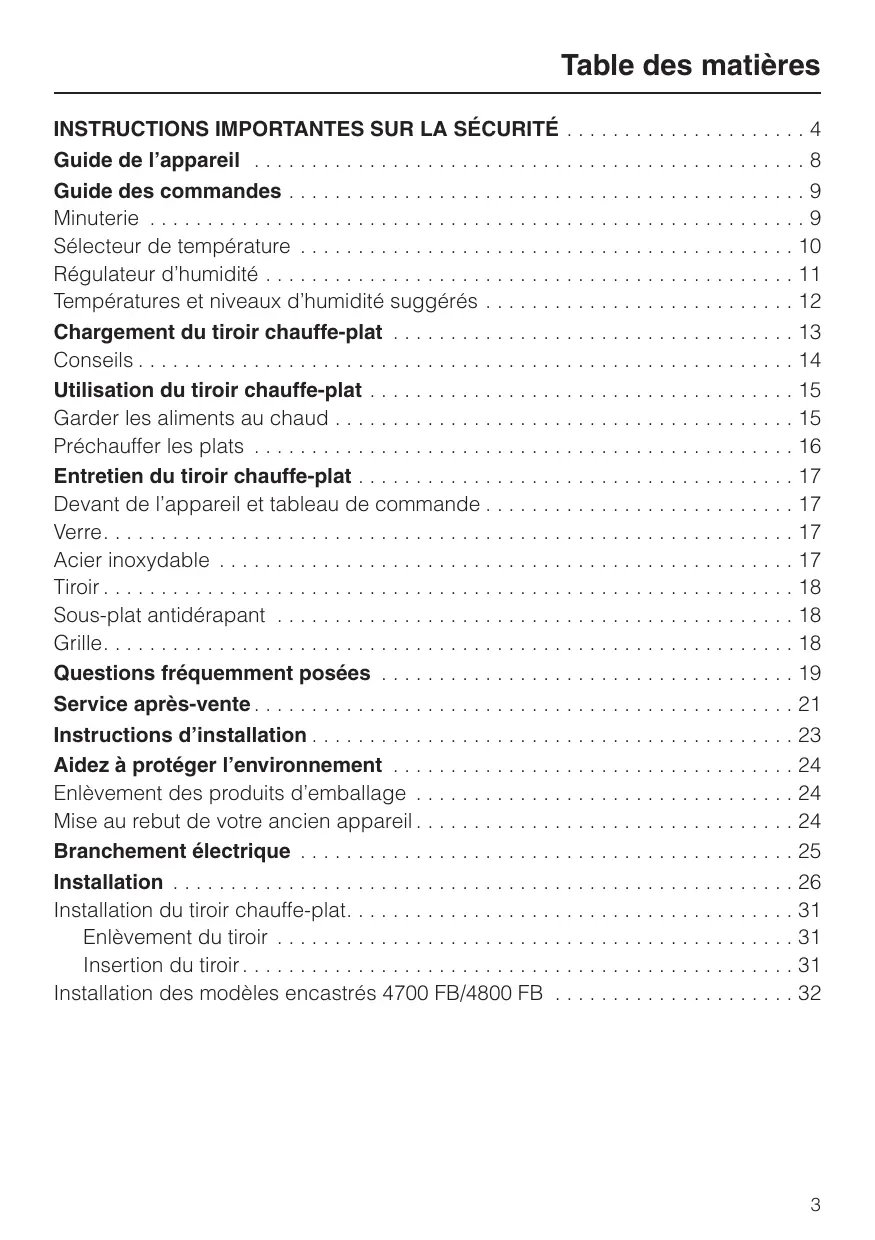

INSTRUCTIONS IMPORTANTES SUR LA SECURITE 4

Guide de I'appareil 8

Guide des commandes 9

Minuterie 9

Sélecteur de température 10

Regulateur d'humidité 11

Temperatures et niveaux d'humidité sugérés 12

Chargement du tiroir chauffe-plat 13

Conseils 14

Utilisation du tiroir chauffe-plat 15

Garder les alimentes au chaud 15

Devant de l'appareil et tableau de commande 17

Verre. 17

Acier inoxydable 17

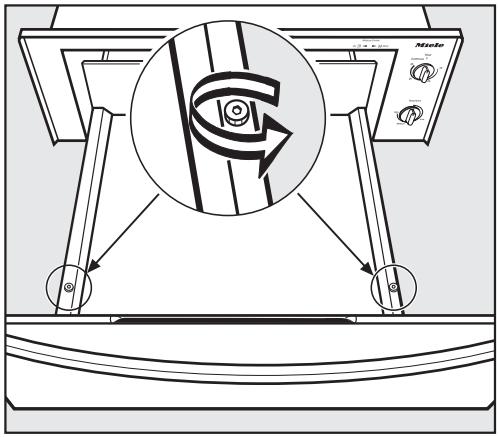

Tiroir 18

Sous-plat antidéraptant 18

Grille. 18

Questions fréquement posées 19

Service après-vente 21

Instructions d'installation 23

Aidez à protégger l'environnement 24

Enlvement des produits d'emballage 24

Mise au rebut de votre ancien apparéil 24

Branchementélectrique 25

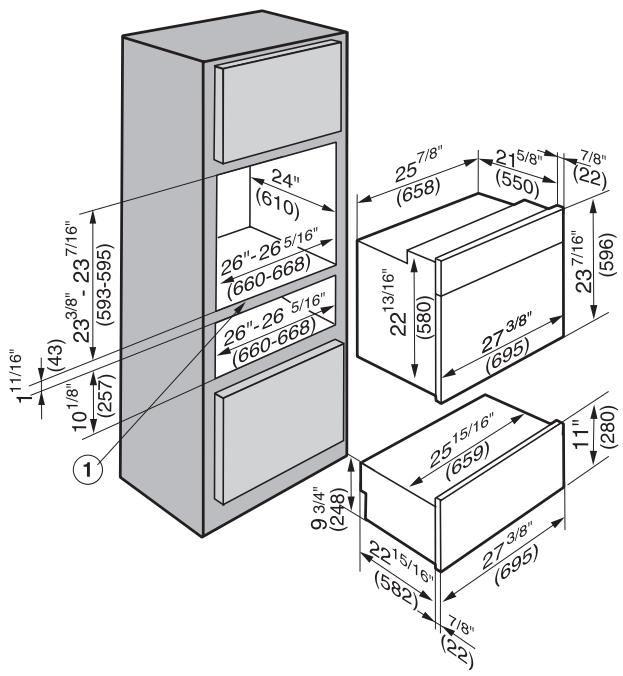

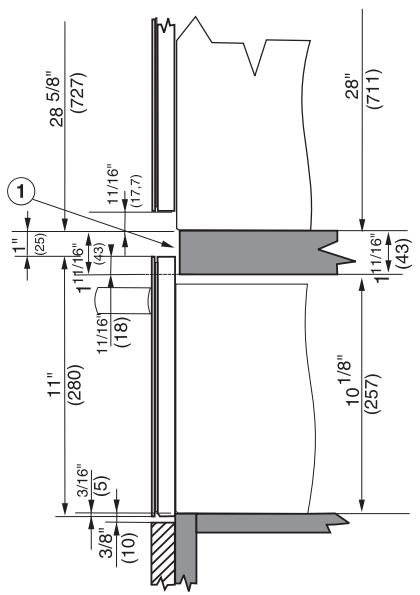

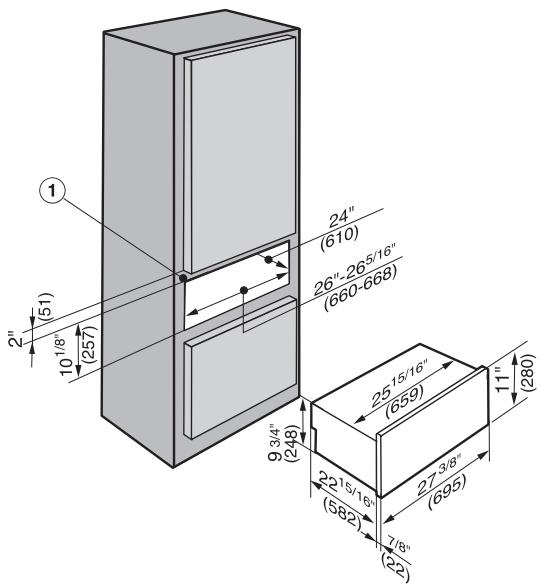

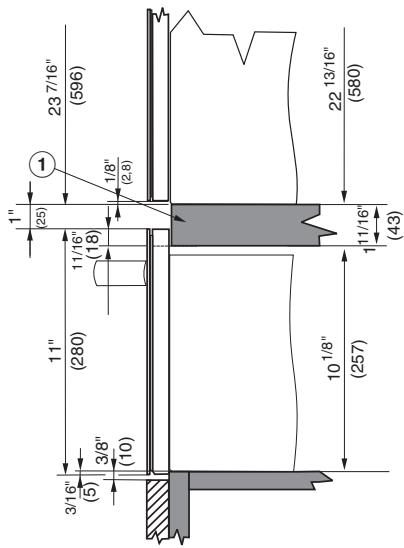

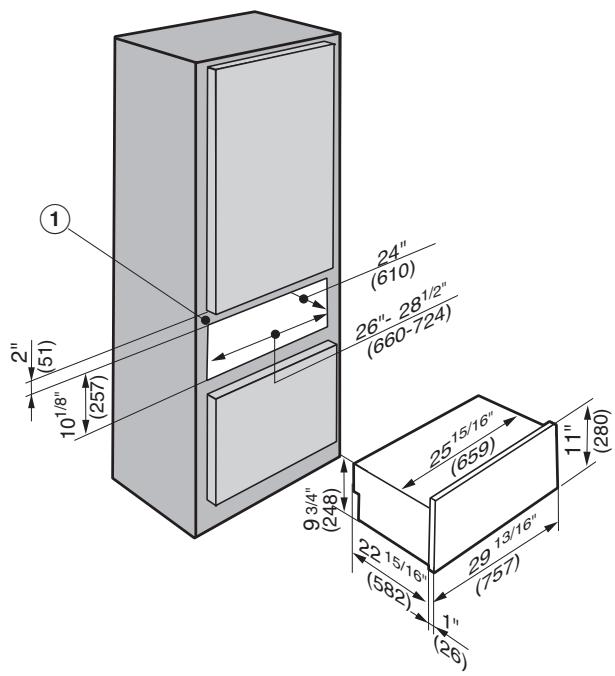

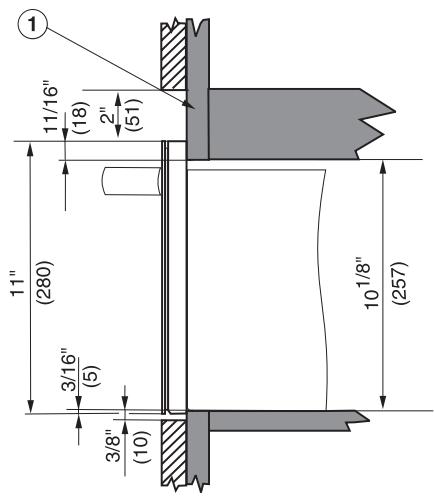

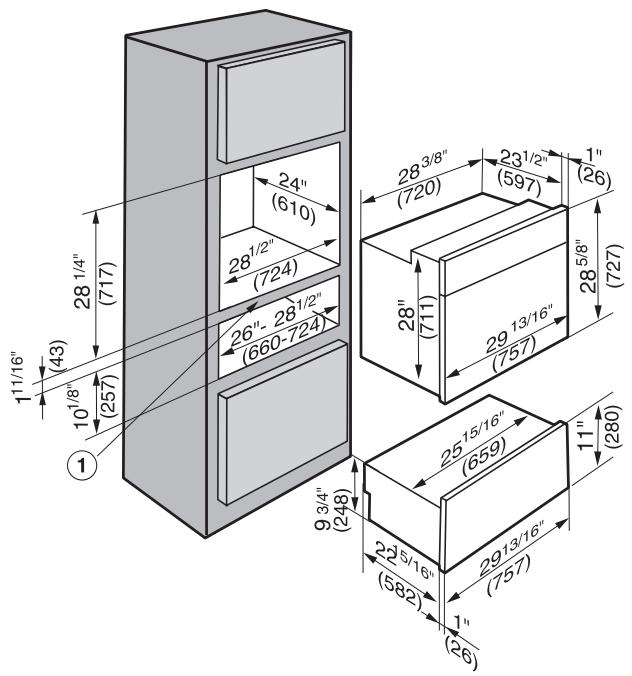

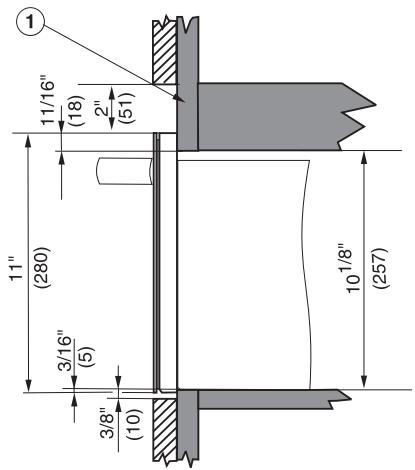

Installation 26

Installation du tiroir chauffe-plat. 31

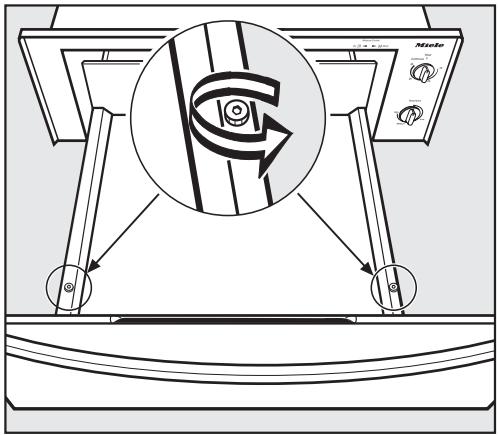

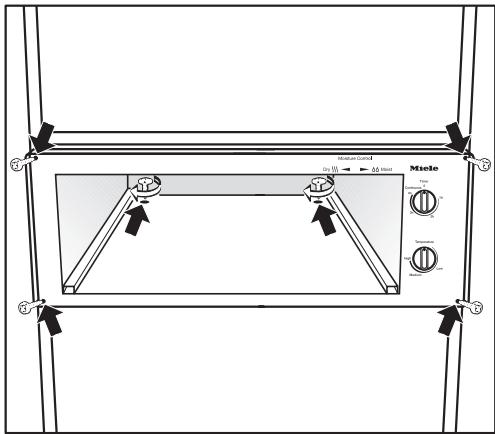

Enlèvement du tiroir 31

Insertion du tiroir 31

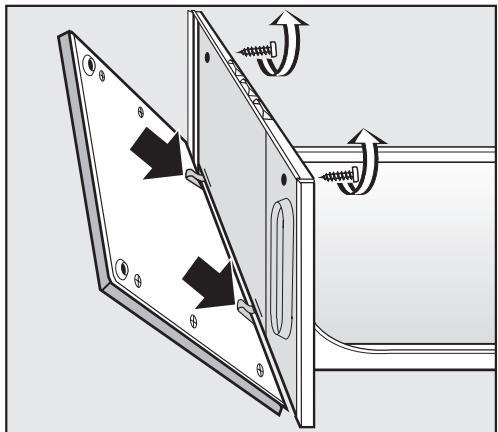

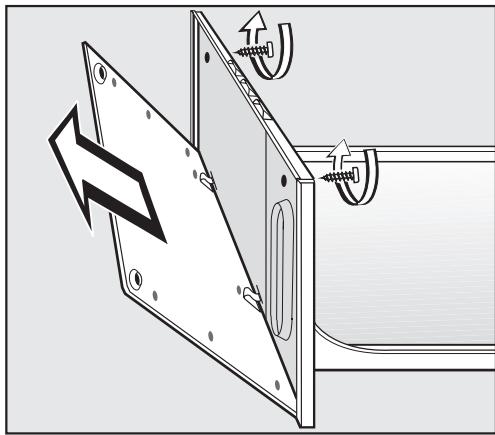

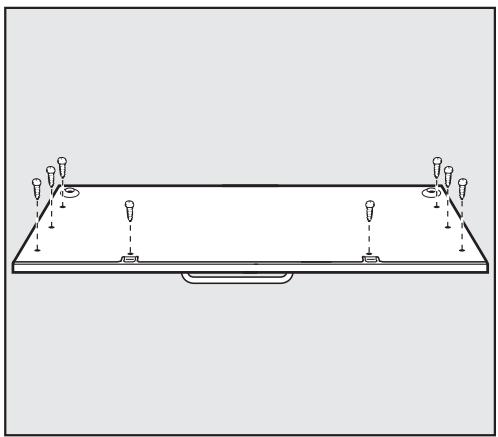

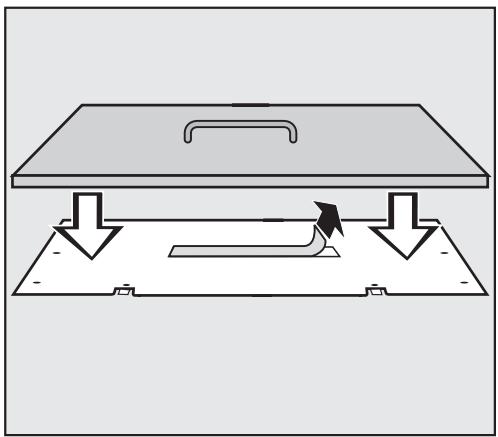

Installation des modèles encastrés 4700 FB/4800 FB 32

AVERTISSEMENT - Lorsque vous utilisez l'appareil, suivez les consignes de sécurité de base, y compris ce qui suit :

Lisez toutes les instructions du tiroir chauffe-plat avant de l'utiliser ou de l'insteller afin de prévenir les blessures et éviter d'endommager l'appareil.

Cet apparéil est destiné à un usage domestique seulement. Il sert à garder les plats cuisinés à la température de consommation. Toutte autre utilisation est déconseillée et pourrait s'avérer dangereuse.

Cet apparéil répond aux normes et règlements de sécurité en vigueur. Le fabricant décline toute responsabilité pour les dommages ou blessures causés par une mauvaise'utilisation.

Conservez précieusement ces instructions d'utilisation et transmettez-les aux utilisateurs suivents.

GARDEZ CES INSTRUCTIONS!

Sécurité technique

Avant d'installer l'appareil, assu-rez-vous que la tension et la fréquence correspondent à celles indiquées sur la plaque signalétique. Cesdonnées doivent correspondre afin d'éviter de vous blesser et d'endommager l'appareil. Dans le doute, consultez un électricien qualifié.

Confiez l'installation et la mise à la terre de l'appareil à un professionnel.

Pour garantir la sécurité électrique de l'appareil, il faut le raccorder à une installation de mise à la terre appropriée. Il est essentiel de respecter cette exigence élémentaire en matière de sécurité. En cas de doute, faites vérifier l'installation électrique de la maison par un électricien qualifié. Le fabricant ne peut pas être tenu responsable des dommages causés par l'absence d'une installation de mise à la terre ou une installation déficiente.

L'installation et les travaux de réparation et d'entretien doivent être effectuels par un technicien de service autorisé Miele. Tout travail effectué par des personnes non qualifiées pourrait être dangereux et faire annuler la garantie.

Avant d'installer et de réparer l'appareil, coupez l'alimentation électrique de la zone de travail en retardant le fusible, en fermant le disjoncteur ou en débranchant l'appareil de la prise de courant.

L'appareil doit absolument etre encastré afin qu'aucun elementelectronique ne soit accessible.
N'ouvrez jamais le boitier de l'appareil.

Modifier les éléments electriques ou mécaniques ou les connexions ELECTRIques pourrait s'avérer dangereux et endommager l'appareil.

N'utilisez pas un apparéil dont le cordon d'alimentation ou la prise est endommagé, qui fonctionne mal ou qui a été endommagé de chaque façon que ce soit. Retournez-le au concessionnaire autorisé Miele le plus après pour le faire inspector, réparer ou régler.
N'utilise pas de rallonge pour rac-corder l'appareil au réseau électrique, car elle ne permet pas de garantir les conditions de sécurité nécessaires à cet apparéil. Danger de surchauffe.
Cet apparéil n'a pas été concu pour être utilisé sur un bateau ou dans des engins mobiles, comme des avions ou des vehicules récréatifs, mais c'est toutefois possible dans certaines circonstances. Communique vos exigences particulières au concessionnaire Miele le plus pres ou aux Services techniques Miele.

Utilisation

Évitez les brûlures. Ne touche pas aux surfaces chaudes. Utilisez les poignées. Portez des gants de cuisine thermorésistants lorsque vous retirez des alimentés du tiroir.
Utilisez uniquement des gants de cuisine thermoresistantes et secs. Si vous utilisez des gants humides sur des surfaces chaudes, vous pourriez vous brûler à cause de la vapeur. Ne remplacez pas les gants par des serviettes ou tout autre article rembourse.
Ne touchez pas à l'élement du haut ni aux autres surfaces internes du tiroir chauffe-plat. Les éléments peuvent être chauds même s'ils ne sont pas incandescents. Durant l'utilisation et même après, ne laissez pas des vêtements ou tout autre matériel inflammable entre en contact avec l'élement du haut ou les surfaces internes du tiroir jusqu'à ce qu'ils aient suffisamment refroidi.
Ne laissez pas les enfants s'approcher de l'appareil et de ses commandes. Ne laissez pas les personnes âgées ou handicapées se servir de l'appareil sans surveillance. L'appareil peut devenir très chaudpendant l'utilisation. Danger de brûlures!
Ne rangez rien dans le tiroir chauffe-plat. Les articles oubliés à l'intérieur de celui-ci pouraient fondre ou prendre feu lorsque vous allumez l'appareil. Ne rangez jamais les matérieliaux ou liquides inflammables dans le tiroir chauffe-plat ou au-dessus de celui-ci.

INSTRUCTIONS IMPORTANTES SUR LA SECURITE

Risque d'incendie - ne remplacez pas le sous-plat antidéraptant du ti-roir chauffe-plat par un autre type de sous-plat.
Risque d'incendie - les aliments, qui sont chauffés pendant une longue période de temps peuvent s'assesser et prendre feu. Assurez-vous que vous n'avez rien ou blié dans le tiroir chauffe-plat.
Les alimentés conservés pendant de longues périodes à de faibles températures peuvent devenir des foyers de bacteriés.
Avant de servir les alimentes, assurez-vous quils sont à la bonnetepmperature.
Cela s'avere particulierement important dans le cas des enfants et des bébes.
Ne réchauffez jamais de l'alcool non dilué dans le tiroir chauffe-plat, car il pourrait facilement s'enflammer.
Faites attention lorsque vous réchauffez des alimentés qui contiennent beaucoup de sucre. S'il est chauffé trop longtemps, le sucre peut se caraméliser ou prendre feu.
Utilisez uniquement des plats résistants à la chaleur.
Ne placez pas des contenants d'aliments fermes dans le tiroir chauffe-plat, car la pression pourrait s'accumuler et les faire explodeer.
N'employez pas de contenants ou de pellicule de plastique dans le ti-roir chauffe-plat, car ceux-ci pouraient fondre et endommager l'appareil ou causer des blessures.

Fermez le tiroir après avoir retiré les alimentes. Si vous laissez le tiroir ouvert, vous risquez de trèbucher ou de vous brûler.
Ouvrez toujours le tiroir avec précaution. Laissez l'air chaud ou la vapeur s'échapper avant demettre des alimentés dans le tiroir ou de les en reti-rer.
Ne vous appuyez pas ou ne vous asseyez pas sur le tiroir. Cela pourrait endommager l'appareil, car il ne peut supporter une charge supérieure à 15 kg.
Utilisez un thermomètre à cuisson pour vérifier la température des alimentés.
Utilisez toujours le sous-plat antidérapant dans le tiroir chauffe-plat afin de prévenir les blessures et les dommages.
Afin d'eviter les blessures, n'utilise pas des accessoires qui ne sont pas recommendés par Miele.
Avant de nettoyer l'appareil, fermer le disjoncteur et laisser l'appareil refroidir.
N'utilisez jamais un nettoyeur à vapeur pour nettoyer le tiroir. La vapeur sous pression pourrait s'infiltrer dans les composants électriques et causer un court-circuit.

Rensignements généraux

Ne laissez pas les enfants sans surveillance dans un lieu ou un apparéil est en marche. Ne les laissez jamais s'asseoir ou se tenirABOUT sur n'importe qu'elle partie du four.
Attention: Ne rangez pas des objets qui pourrait interérer les enfants dans les armoires au-dessus du tiroir ou à l'intérieur de celui-ci. Les enfants poursraient se blesser en grimpant sur le tiroir pour tenter de les atteindre.
Évitez de porter des vêtements amples ou qui pendent lorsque vous utilisez la surface de cuisson, car ils risquent de prendre feu.
Ne laissez pas le tiroir sans surveillance lorsque vous vous en servez.
Ne versez jamais d'eau sur un feu de friture! Il pourrait se produit une violente explosion de vapeur. Étouf- fez les flammes à l'aide d'un extincteur à poudre chimique ou à mousse.

Ne versez jamais d'eau sur des alimentes placés dans le tiroir, car vous pourriez vous ébouillanter ou vous brûler avec la vapeur.
Ne vous servez pas du tiroir
chauffe-plat pour chauffer la piece.
Étant donné la Élevée chaleur qui s'en dégage, les objets liassés pres de l'appareil pourrait prendre feu.
Veillez à ce que les cordons d'alimentation électrique des électronnagers autour du tiroir n'entrent pas en contact avec celui-ci ou ne se prennent pas dans celui-ci.
N'utilise pas le tiroir chauffe-plat à l'extérieur.

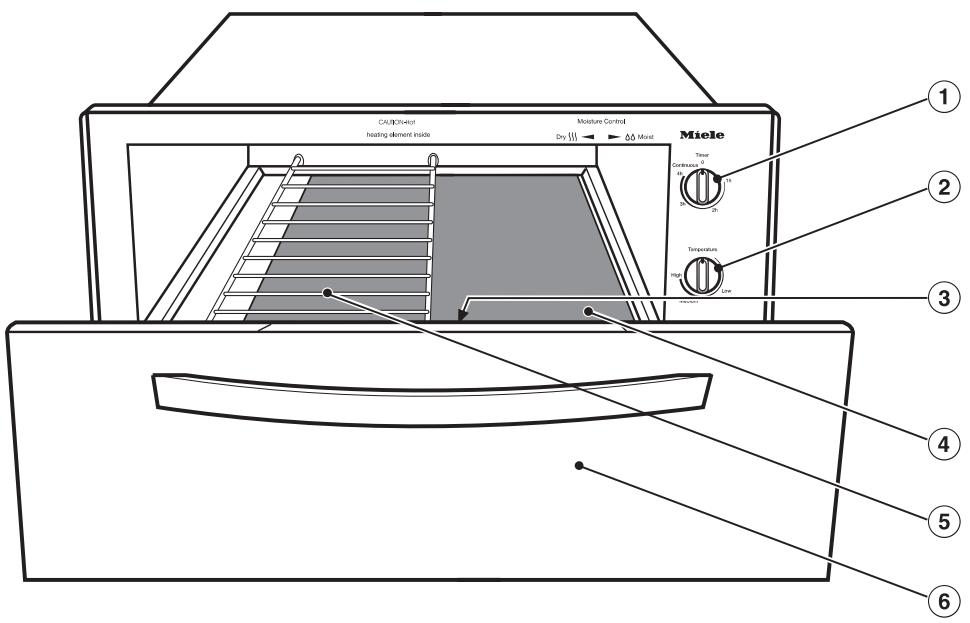

① Minuterie
(2) Sélecteur de température
③ Régulateur d'humidité
Sous-plat antidéraptant
⑤Grille
⑥ Tiroir

Les trois boutons de commande du ti- roir chauffe-plat sont la minuterie,le sélecteur de température et le régulateur d'humidité.

Ces commandes ne sont visibles que lorsque le tiroir est ouvert.

Lorsque le tiroir chauffe-plat commence à chauffer, le ventilateur se met en marche pour distribuer la chaleur uniformément. Quand le tiroir atteint la température sélectionnée, le ventilateur s'estint pour éviter que les alimentés s'chent.

Si la température baisse sous la température sélectionnée, le ventilateur se remettra en marche.

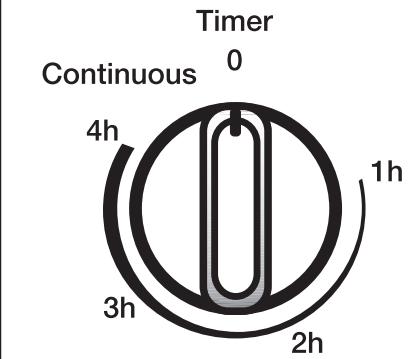

Minuterie

La minuterie actionne les éléments chauffants et le ventilateur. Pour réchauffer les alimentés convenablement, la minuterie doit être régée à une durée appropriée. Les réglages de la minuterie sont de 1 à 4 heures ou en continu ("Continuous").

-Programmer une durée limitee: Tournez le bouton dans le sens des aigilles d'une montre de "0" jusqu'à la durée souhaitee (maximum 4 heures).
- Programme une durée illimitée : Tournez le bouton dans le sens contraire des aiguilles d'une montre de "0" jusqu'à "Continuous". Le bouton ne peut être forcé au-delà de l'indication "4 h" jusqu'à "Continuous".
- Pour éteindre le tiroir chauffe-plat, tournez le bouton de la minuterie à la position "0".
- L'option "Continuous" maintains the chaleur du tiroir jusqu'à ce que le bouton de la minuterie soit remis en position "0". Cette option de réglage est idéale lorsque vient le temps d'observer le sabbat.

Ànoterquelereglage"Continuous" nécessiteune surveillance constanteafin de prévenir les incendies. Les alimentés oubliés pourraient secher et prendre feu.L'appareil commencea chauffer une fois que vous aze regle la durée.

Sélecteur de température

Vous pouvezCHOISIR n'IMPORTE quelle tempereature entre le reglage de base (voir l'illustration) et le reglage "High" (elevée).

Les réglages de température :

• Réglage de base : 97 °F (36° C)
• Bas:140°F (60°C)
• Moyen: 176^ F (80°C)
• Élevé : 203 °F (95 °C)

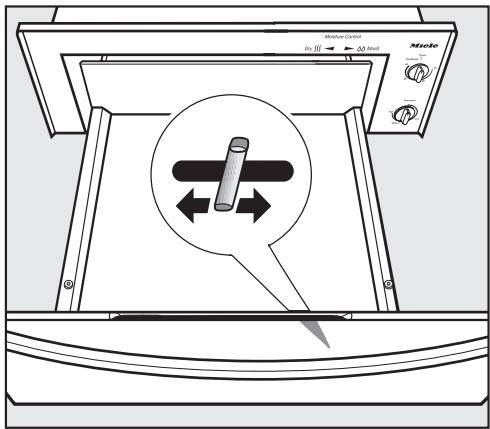

Régulateur d'humidité

Le régulateur d'humidité ajusté le taux d'humidité à l'intérieur du tiroir. Ce régulateur se regle à n'importequelle position entre "Moist" (humide) et "Dry" (sec).

Portez des gants de cuisine pour déplacer le régulateur d'humidité. Le bouton peut devenir chaud pendant l'utilisation.

"Humide": Cette position du régulator ferme les évets et garde l'humidité à l'intérieur du four pour que les alimentés restent humides et moelleux.

Il peut se former de la condensation à l'intérieur du tiroir.

• "Sec": Cette position du régulateur ouvre les évents pour que l'air circule au maximum et que les alimentés de meurent croustillants.

"Sec" est le réglage idéal pour réchauffer des alimentés secs et liquides, comme la soupe et le pain. Reçouvre les liquides d'une assiette ou d'une feuille de papier aluminium pour empêcher l'évaporation.

Avec ce réglage, l'humidité peut s'accumuler sur les surfaces au-dessus du tiroir chauffe-plat.

• "Centre": Cette position se situe entre "Humide" et "Sec" et elle ouvre partiellement les évents pour garder les alimentés chauds et légarement humides, par exemple, la pizza.

Températures et niveaux d'humidité sugérés

Aliments	Température	Niveau d'humidité	Couvert1 / Non couvert
Aliments frits2	Élevé	Centre	Non couvert
Agneau	Moyen	Humide	Couvert
Bacon2	Moyen	Sec	Non couvert
Bâtonnets de poisson2	Élevé	Sec	Non couvert
Boeuf à point / bien cuit	Moyen	Humide	Couvert
Boeuf saignant	Bas	Humide	Couvert
Casserole, croustillant2	Moyen	Centre	Non couvert
Casserole, dessus moelleux	Élevé	Humide	Couvert
Crêpes	Élevé	Humide	Couvert
Fruits	Moyen	Humide	Couvert
Gruau	Moyen	Humide	Non couvert
Jambon	Moyen	Humide	Couvert
Légumes	Élevé	Humide	Couvert
Levage de la pâte	Réglage de base	Humide	Linge humide
Ceufs	Moyen	Humide	Couvert
Pain crouté	Moyen	Sec	Non couvert
Pain de mie	Moyen	Humide	Couvert
Pizza	Élevé	Centre	Couvert
Plats de service	Bas	Humide	Non couvert
Poisson / Fruits de mer	Moyen	Humide	Couvert
Pommes de terre - au four	Élevé	Centre	Linge humide
Pommes de terre - purée	Moyen	Humide	Couvert
Porc	Moyen	Humide	Couvert
Riz	Moyen	Humide	Couvert
Sauces et sauses à la crème	Moyen	Humide	Couvert
Tartes - deux abaisSES	Moyen	Sec	Non couvert
Tartes - une abaisse	Moyen	Humide	Non couvert
Volaille	Élevé	Humide	Non couvert

1 Couvrez les alimentés d'une feuille de papier aluminium ou d'un couvercle.
2 Ne couvre pas les alimentents croustillants.

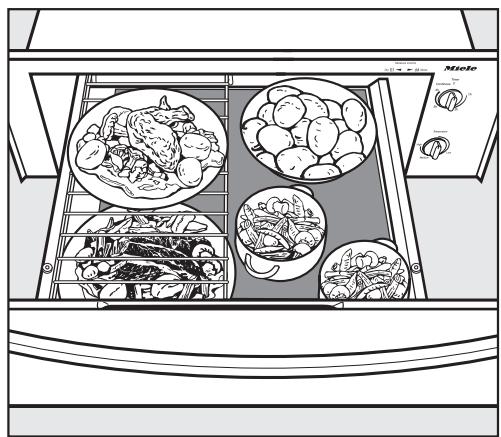

Chargement du tiroir chauffe-plat

La charge du tiroir dépend du type et de laaille des plats utilisés.

Le tiroir peut supporter une charge maximale de 15kg

Ne placez pas des articles lourds dans le tiroir.

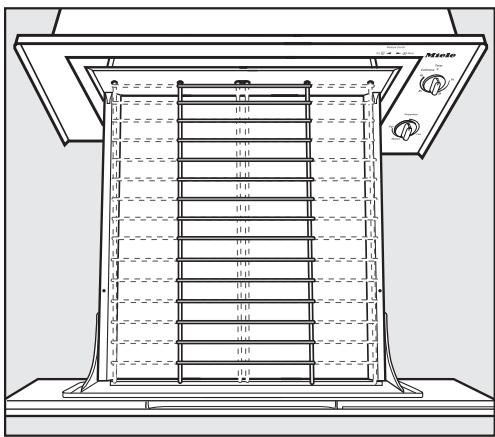

Utilisez la grille fournie pour augmenter l'espace de chargement.

La grille s'insere à trois endroits : à gauche, à droite ou au centre.

■ Insérez la grille dans les fentes situées sur la paroi arrêté du tiroir et glissez le devant de la grille en place.

Vous pouvez vous procurer d'autres grilles auprès des Services techniques Miele.

Conseils

• Lorsque vous rechauffez des aliments de nature différente en même temps, réglez la température au niveau le plus élevé requis. Placez les alimentés nécessitant une température plus élevé sur la grille et les autres alimentés au fond du tiroir.
• Une température et un niveau d'humidité plus élevés peuvent être nécessaires pour réchauffer de grosses quantités de nourriture.
• Lorsque plats et alimentés sont réchauffés en même temps, placez les plats au fond du tiroir et les alimentés, sur la grille.
• Les alimentés placés dans des récipients en verre ou en céramique thermorésistants peuvent nécessiter une température plus élevé que les alimentés placés dans des récipients métalliques.
• Laissez le temps à la température de s'ajuster après avoir ajouté des aliments ou des plats, ou après les avoir vérifiés.
• Nebloquezpasleséventa l'intérieur du tiroir,car les aliments et lesplatsnechaufferontpasuniformément.

Remarque : Faites attention de ne pas placer les aliments trop pres de l'élément du haut. La Élevée chaleur et la proximité pourrait provoquer un incendie!

Garder les aliments au chaud

Pour obtenir de plusieurs résultats, préchauffez le tiroir chauffe-plat avant d'y placer les alimentes.

Ouvrez let tiroir.
Réglez la minuterie à la position désirée.
Réglez les sélecteur de température à la température désirée.
Gillessez le régulateur de température à la position désirée. Lors du préchauffage, il doit être à la position "Moist".
Fermer letiroir.

Durée du préchauffage :

• "Bas": 6 minutes
• "Moyen": 10 minutes
• "Élevé": 14 minutes

Lorsque la durée du préchauffage s'est écoulée, mettez les alimentés chauds dans le tiroir chauffe-plat.

Ne placez jamais les alimentes directement sur le sous-plat antidérapant ou sur les grilles. Réchauffez toutes les alimentes dans un plat.

Ne versez pas d'eau sur les aliments ou ne mettez pas un contenant rempli d'eau dans le tiroir chauffe-plat. L'eau ajoutée ramollira les aliments et risque d'endommager l'appareil.

Ouvrez et fermez toujours le tiroir avec précaution lorsqu'il est rempli pour éviter les renversements.

Ajustez les réglages au besoin.
Fermez le tiroir.

Gardez le tiroir fermé pendant l'utilisation pour empêcher les aliments de secher. À noter que les aliments peuvent continuer à cuire dans le tiroir.
Pour eteindre le tiroir chauffe-plat, tournez le bouton de la minuterie a la position "0" , et ce, en tout temps.

Après avoir fait réchauffer des alimentés, laissez le tiroir ouvert pendant quelques minutes pour laisser l'humidité s'évaporer.

Le tiroir chauffe-plat sort également à réchauffer des plats. Ne préchauffez pas le tiroir avant d'y placer les plats.

Utilisez uniquement des plats qui résistant à la chaleur.

Ouvrez let tiroir.
- Mettez les plats dans le tiroir.

Disposez les plats de façon égale dans le tiroir et sur la grille. Pour assurer un meilleur chauffage, faites des piles de deux assiettes maximum.

Tournez le bouton de la minuterie à 30 minutes (à mi-chemin de "1 h").
Tournez le sélecteur de température à:

"Low", si les plats sont sur la grille ou s'ils sont légers.

"High", si les plats sont placés au fond du tiroir ou s'ils sont lourds ou écais.

Gillessez le régulateur d'humidité à "Moist".
Fermez letiroir.
Le tiroir chauffe-plat s'eteindra après 30 minutes.

Attention! Les plats peuvent être très chauds!

• Portez des gants de cuisine pour-retirer les plats du tiroir.

Les alimentes et les plats peuvent etre réchauffés en même temps.

N'oubliez pas que la température nécessaire à réchauffer les alimentés peut être plus élevé que celle requise pour réchauffer les plats.

Lorsque plats et alimentés sont réchauffés en même temps, placez les plats au fond du tiroir et les alimentés sur la grille.

ATTENTION: Avant de procéder à l'entretien de l'appareil, coupez l'alimentation électrique en enlevant le fusible, en fermant le disjoncteur ou en coupant l'alimentation principale.

Ne nettoyez pas ou ne déplacez pas le tiroir chauffe-plat pendant qu'il est encore chaud. Danger de brûlures!

Devant de l'appareil et tableau de commande

Toutes les surfaces extérieures et les boutons de commande peuvent etre nettoyés à l'eau tiède savonneuse appliquée à l'aide d'une éponge.
Essuyez avec un linge Bas.

Verre

Les surfaces en verre peuvent etre nettoyees avec du nettoyant pour vitres.

Acier inoxydable

Les surfaces en acier inoxydable peuvent être nettoyées avec un nettoyant non abrasif pour acier inoxydable.

Évitez d'utiliser les produits suivants sur toutes les surfaces :

• nettoyants abrasifs, comme les nettoyants en poudre ou en crème;
• éponges abrasives, comme les tampons à récurer ou les éponges utilisées avec un nettoyant abrasif;
• nettoyants pour four.

Tiroir

Pour facilitier le nettoyage, enlevez le ti-roir.

Enlever le tiroir

Tirez le tiroir entièrement et desserrez les écrous.

Enlevez le tiroir avec précaution.

Retirez le sous-plat antidéraptant.
Nettoyez toutes les surfaces du tiroir et le sous-plat antidéraptant à l'eau tiède savonneuse.
Séchez avec un linge Bas.
Procedez en ordre inverse pour replacer le tiroir.

Sous-plat antidérapat

Nettoyez le sous-plat antidérapant à la main avec de l'eau tiède savon-neuse.

Attendez que le sous-plat soit complètement sec avant de le remettre dans le tiroir.

Grille

Nettoyez la grille à l'eau tiède savon-neuse ou avec un nettoyant non abrasif pour acier inoxydable.

Les réparations devraient être effectuées seulement par une personne qualifiée et formée conformément aux consignes de sécurité locales et nationales. Les réparations non autorisées pourraient causeurs des blessures ou endomgar l'appareil. Certains problèmes mineurs peuvent etre reglés sans qu'il soit nécessaire d'appeler un technicien.

Que faire si le tiroir ne chauffe pas?

Cause possible	Solution
Le tiroir chauffe-plat n'est pas branché.	Insérez la fiche dans la prise.
Le disjoncteur est fermé.	Remettez le disjoncteur en marche.
Le bouton de la minuterie est à la position "0" ou la température n'a pas été sélectionnée.	Régliez la minuterie et/ou la température.
Que faire si les alimentés ne sont pas assez chauds?
Cause possible	Solution
Ajustez la température. Vérifiez si les évents sont obstrués par des grandes assiettes ou des grands plats.
Que faire si les alimentés sont trop chauds?
Vérifiez la température et assurez-vous que les alimentés ne sont pas trop préc de l'élement chauffant.
Que faire si les alimentés sont très secs ou très humides?
Ajustez le régulateur d'humidité.
Que faire si les plats ne sont pas assez chauds?
Cause possible	Solution
You n'avez pas sélectionné la bonne température.	Vérifiez le réglage de la température.
Les évents sont obstrués par des plats.	Redisposez les plats.
Les plats requisèrent plus de temps pour chauffer.	Régliez la minuterie à une durée plus longue.
Pourquoi entend-on un bruit lorsque le tiroir est en marche?
Ce n'est pas un problème. Il s'agit du ventilateur qui distribue l'air chaud. Le ventilateur devrait s'éteindre 30 minutes après la mise en marche du four.

Questions féquement posées

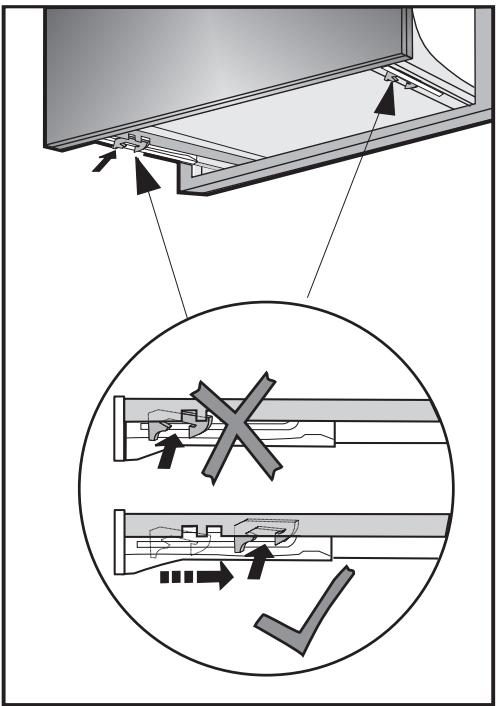

Que faire si le tiroir ne se ferme pas bien?

• Vérifiez si le tiroir est correctement installé sur les rails.
• Vérifiez si les crochets qui se trouvent en dessous du tiroir, à gauche et à droite, sont correctement positionnés. Si un crochet a glissé à l'extérieur du rail, poussez-le vers l'arrière du tiroir puis vers le haut jusqu'à ce qu'il s'enclenche.

Si vous ne pouvez pas réparer certaines pannes, communiquez avec les Services techniques Miele

CDN 1800565-6435

[e-mail]

Lorsque you communiquez avec les Services techniques, précisez le mode et le numero de série de votre apparéil. Ces renseignements sont inscrits sur la plaque signalétique située sous le tiroir.

Apposez l'autocollant de la plaque signaletique ci-dessous.

Instructions d'installation

Enlèvement des produits d'emballage

La boîte de carton et les produits d'emballage protégent l'appareil durant l'expédition. Ces matériaux sont biodégradables et recyclables.

Débarrasssez-vous des emballages, sacs et autres produits en plastique en toute sécurité et tenez-les hors de portée des enfants. Danger de suffocation!

Mise au rebut de votre ancien apparéil

Lesieux apparéils peuvent conténir des matériaux recyclables. Communièz avec le centre de recyclage de votre localité avant de vous en débarrasser.

Veillez à ce que l'appareil ne présenteaucun danger pour les enfants en attendant qu'il soit ramassé. Avant de vous en débarrasser, débranchez-le etretirez le cordon d'alimentation, puis enlevez la porte, s'il y a lieu, pour prévenir les accidents.

ATTENTION: Avant de proceder à l'entretien de l'appareil, foupez l'alimentation électrique en enlevant le fusible, en fermant le disjoncteur ou en coupant l'alimentation principale.

Tous les travaux d'installation et de réparation devraient être effectués par un technicien qualifié, conformément aux normes et aux règlements en vigueur. Tout travail d'entretien ou de réparation effectué par des personnes non qualifiées pourrait être dangereux et le fabricant ne peut en être tenu responsable.

Avant de raccorder l'appareil à la source d'alimentation électrique, assurez-vous que la tension et la fréquence correspondant à celles indiquées sur la plaque signalétique. Ces données doivent correspondre afin d'éviter d'endommager l'appareil. Dans le doute, consultez un électricien qualifié.

Faites fonctionner l'appareil seulement après l'avoir installé sous un comptoir.

Remarque à l'intention de
l'installateur:
Prière de remettre ces instructions
au client.

Source d'alimentation électrique

L'appareil est muni d'un cordon d'alimentation de 5 pi (1,5 m) avec une fiche à trois broches pour la mise à la terre qui se branche à une source d'alimentation électrique de 120 V, 15 A et 60 Hz.

Pour de plus amples renseignements sur l'installation, voir le schéma de câblage.

Conseils pour l'installation

• Installez le tiroir chauffe-plat à une hauteur facilement accessible.
• Installez le tiroir loin des courants d'air venant des portes et fenêtres ouvertes.
• Prévoyez suffisamment d'espace pour ouvrir le tiroir sans problème.
  Fixez le tiroir chauffe-plat à l'armoire pour l'empêcher de basculer une fois plein.
• Installez le tiroir chauffe-plat à niveau pour éviter qu'il s'ouvre ou qu'il se ferme de lui-même.

Il est impossible de niveler le tiroir une fois qu'il est installé.

Au besoin, installez une tablette dans l'armoire pour le soutenir.

La vapeur s'échéappant des évents peut endommager l'armoire dans laquelle est installé le tiroir.

Installation chauffe-plat seul :

Prévoyez un espace d'au moins 5 cm entre le dessus du tiroir et l'armoire.

Installation four et chauffe-plat :

Prévoyez un espace d'au moins
2,5 cm (1po) entre le dessus du tiroir et le four.

Vou pouvez garder cet espace ou-vert ou le calfeutrer avec un ruban d'etanchete résistant à l'humidité.

Dimensions pour l'installation du chauffe-plat seul ESW 47x0

① Le matériel doit résister à l'humidité

ESW 48x0

① Le matériel doit résister à l'humidité

Dimensions pour l'installation du chauffe-plat et du four ESW 47x0

① Le matériel doit résister à l'humidité

ESW 48x0

① Le matériel doit résister à l'humidité

Installation du tiroir chauffe-plat

Enlevez le tiroir du boitier avant d'insteller l'appareil dans l'armoire.

Enlèvement du tiroir

Tirez le tiroir entièrement et desserrez les écrous.
- Soulevez délicatement le tiroir et sortez-le lentement.

Posez le tiroir sur une surface plane et stable.

Poussez le boîtier dans l'armoire.

Fixez le boitier à l'armoire à l'aide des six vis.

Insertion du tiroir

Tirez les rails téléscopiques hors du boitier.
Déposez le tiroir sur les rails. Fixez le tiroir à l'aide des deux écrous.

Installation des modèles encastrés 4700 FB/4800 FB

Pour les modèles 4700 FB et 4800 FB, il est possible d'installer un panneau frontal fabriqué sur mesure.

Dimensions du panneau

4700 FB

Largeur de 695 mm
Hauteur de 279 mm

4800 FB

Largeur de 757mm Hauteur de 279 mm

Le panneau fabriqué sur mesure doit avoir une épaisseur d'au moins 10 mm et être fait d'un matériel thermésistant jusqu'à 60^ .

① Posez une poignée sur le panneau frontal à l'aide des vis à tête fraînée.
② Enlevez le tiroir du boîtier. Voir "Enlèvement du tiroir".

Le panneau fixé sur le devant du tiroir chauffe-plat peut servir de gabarit de perçage.

③ Desserrez les deux vis à l'intérieur du tiroir et enlevez le panneau du devant de l'appareil.
④ Deposez le panneau sur une surface solide,le cote avec le ruban adhesif vers le haut. Enlevez la pellicule protectrice du ruban adhesif.
⑤ Placez le panneau fabriqué sur mesure sur le panneau enlevé et utilisez le ruban adhésif pour le maintainir bien en place.

(6) Pressez fermement le panneau fabriqué sur mesure contre le panneau enlevé.

⑦ Vissez le panneau enlevé au panneau fabriqué sur mesure à l'aide des huit vis.

Accrochez les panneaux par le bas et fixez le haut au moyen de deux vis tout en vous assurant que le joint d'étanchéité est bien en place.

Miele Limitée

Siège social au Canada

161 Four Valley Drive

Vaughan, ON L4K 4V8

Telephone: [phone]

[phone]

Télécopieur: [phone]

www.miele.ca

[e-mail] (questions générales)

[e-mail] (questions commerciales)

Service à la clientèle - Mielecare (Canada)

Téléphone : (800) 565- 6435

[phone]

Télécopieur: [phone]

[e-mail] (Service technique)
