DA289-4 SYSTEME DE VENTILATION - Système de ventilation MIELE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DA289-4 SYSTEME DE VENTILATION MIELE au format PDF.
| Type de produit | Système de ventilation (hotte aspirante) |
| Marque | MIELE |
| Modèle | DA289-4 |
| Usage | Domestique uniquement |
| Alimentation électrique | 120 V, 60 Hz, 15 A |
| Puissance maximale | 390 W |
| Éclairage | 4 ampoules halogènes de 10 W, intensité réglable |
| Nombre de vitesses | 4 (dont 1 intensive) |
| Débit d'air maximal | 625 pi³/min (17,7 m³/min) |
| Arrêt différé | 5 ou 15 minutes |
| Minuterie du filtre à graisses | Oui, programmable de 20 à 50 heures |
| Distance minimale de sécurité | 365 mm (14 ³/₈ po) au-dessus d'une plaque Miele |
| Matériau | Acier inoxydable (boîtier) |
| Type d'évacuation | Extraction d'air canalisée vers l'extérieur |
| Diamètre du conduit recommandé | 6 po (150 mm) |
| Filtre à graisses | Métallique, réutilisable, lavable à la main ou au lave-vaisselle |
| Nettoyage du boîtier | Eau tiède savonneuse et éponge douce |
| Longueur du câble d'alimentation | 1,5 m (5 pi) avec fiche NEMA 5-15 |
| Hauteur réglable de l'appareil | 960 mm à 1 320 mm |
| Accessoires inclus | Rallonge de cheminée, plaques de retenue, collier de réduction, levier |
| Pays de fabrication | Non spécifié (fabriqué par Miele) |
FOIRE AUX QUESTIONS - DA289-4 SYSTEME DE VENTILATION MIELE
Questions des utilisateurs sur DA289-4 SYSTEME DE VENTILATION MIELE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de ventilation au format PDF gratuitement ! Retrouvez votre notice DA289-4 SYSTEME DE VENTILATION - MIELE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DA289-4 SYSTEME DE VENTILATION de la marque MIELE.
MODE D'EMPLOI DA289-4 SYSTEME DE VENTILATION MIELE
Système de ventilation DA 289-4
Pour prévenir les accidents et éviter d'endommager l'appareil, veuillez lire ce manuel d'instructions avant l'installation ou l'utilisation.
Fonctionnement 10
Mise en marche du ventilateur. 10
Réglage de la puissance 10
Arrêt différé 12
Arrêt du ventilateur 12
Allumer et éteindre les lampes 13
Réglage de l'intensité de l'éclairage 13
Minuterie du filtre à graisses 14
Nettoyage et entretien 16
Nettoyage du boîtier 16
Filtre à graisses et panneau d'entrée d'air 17
Changer les ampoules électriques 19
Service après-vente 20
Instructions d'installation 21
Aidez à protégera l'environnement 23
Accessoires d'installation 24
Support en contre-plaqué 26
Renseignements électriques 27

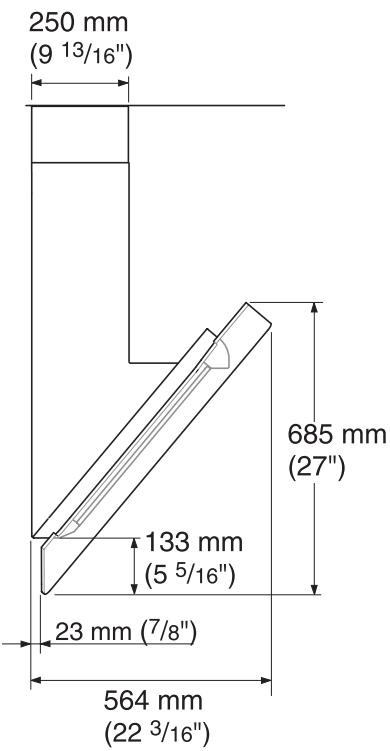

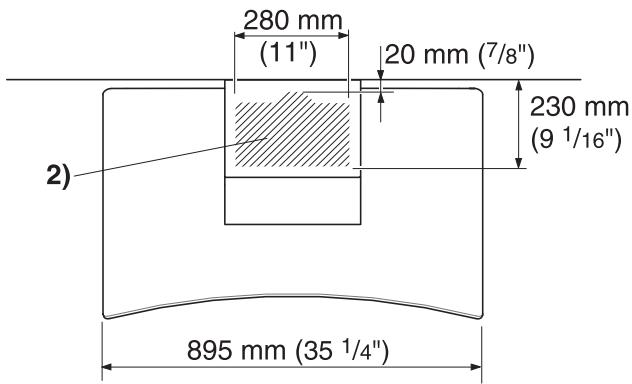

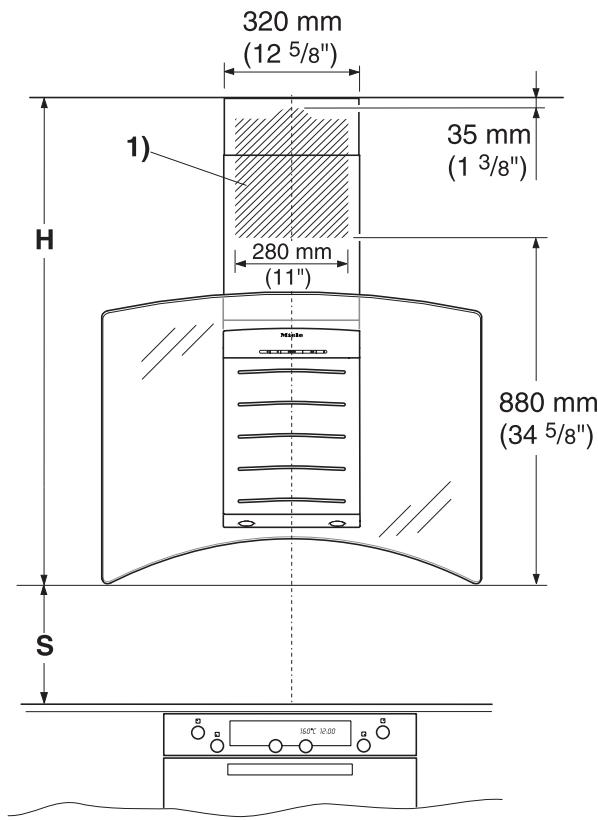

Dimensions de l'appareil 28
Installation 30
Instructions d'installation 30

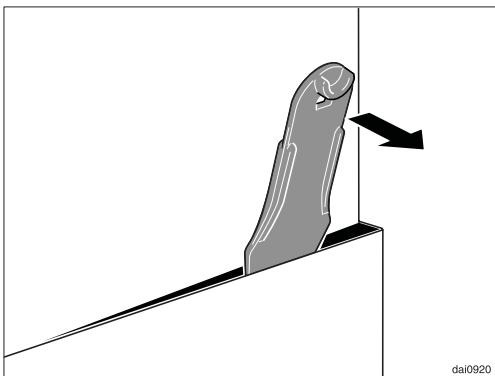

Demonster 30
Extraction d'air 31
Purgeur de condensation 32
Cet appareil est destiné à un usage domestique seulement. Tout autre utilisation est déconseillée. Le fabricant décline toute responsabilité à l'égard des dommages causés par une mauvaise utilisation.
Cet appareil répond aux exigences actuelles en matière de sécurité. L'utilisation inappropriée de cet appareil peut causer des blessures et des dommages matériels.
Avertissement
Cet appareil est destiné à la ventilation générale seulement.
Ne l'utilisez pas pour évacuer des vapeurs ou des substances dangereuses ou explosives.
Cet appareil est conçu pour évacuer uniquement la fumée et les odeurs de cuisson.
Confiez l'installation et la mise à la terre de l'appareil à un professionnel. Pour garantir la sécurité électrique de l'appareil, il faut le raccorder à une installation de mise à la terre appropriée. Il est essentiel de respecter cette exigence élémentaire en matière de sécurité. En cas de doute, faites vérifier l'installation électrique de la maison par un électricien qualifié. Le fabricant ne peut être tenu responsable des dommages causés par l'absence d'une installation de mise à la terre ou une installation déficiente.
Avant de raccorder l'appareil à la source d'alimentation électrique, assurez-vous que la tension et la fréquence correspondent à celles indiquées sur la plaque signalétique. Dans le doute, consultez un électricien qualifié.
Confiez l'installation et les réparations uniquement à un professionnel, conformément aux normes de sécurité en vigueur. Il peut être dangereux de confier ces travaux à des personnes non qualifiées et le fabricant n'en sera pas tenu responsable.
Cet appareil n'a pas été conçu pour être utilisé sur un bateau ou dans des engins mobiles, comme des avions ou des véhicules récréatifs, mais c'est tout de même possible dans certaines circonstances. Communiquez vos exigences particulières au détaillant Miele le plus proche ou au Service technique Miele. Avant de nettoyer ou de réparer l'appareil, coupez l'alimentation électrique à partir du panneau de service et bloquez les dispositifs de sectionnement pour éviter que l'alimentation soit rétablie par accident. Si les dispositifs de sectionnement ne peuvent être bloqués, apposez une note d'avertissement bien visible sur le panneau de service. Avant de jeter un appareil hors d'usage, débranchez-le, coupez le cordon d'alimentation et retirez les portes, s'il y a lieu, par mesure de sécurité.
Utilisation
Ne laissez pas les enfants se servir de l'appareil ou jouer avec celui-ci ou ses commandes. Ne laissez pas les personnes âgées ou handicapées se servir de l'appareil sans surveillance. Faites attention lorsque vous flambez des aliments sous la hotte. Les flammes pourraient être aspirées par la hotte ou les filtres à graisse pourraient s'enflammer. N'utilisez jamais les brûleurs sans y avoir déposé un récipient. Éteignez les brûleurs lorsqu'ils ne sont pas utilisés. Ajustez le brûleur de façon à ce que les flammes ne dépassent pas du récipient. La chaleur excessive produite par les brûleurs peut endommager la hotte. N'utilisez pas la hotte si les filtres à graisses ne sont pas en place. Nettoyez régulièrement les filtres à graisse. Les filtres sales constituent un risque d'incendie. N'utilisez jamais un nettoyeur à vapeur pour nettoyer la hotte. La vapeur peut endommager les composants électriques et causer un court-circuit. Lorsque vous cuisinez sur une plaque de cuisson, mettez toujours la hotte en marche pour prévenir les dommages causés par la condensation.
Aventissement - pour réduire les risques de FEU de friture sur la cuisinière:
Ne laissez jamais la surface de cuisson sans surveillance lorsque les brûleurs sont réglés à des températures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s'enflammer. Faites chauffer les huiles graduellement à feu doux ou moyen. Mettez toujours la hotte en marche lorsque vous cuisinez à température élevée ou des aliments flambés. Nettoyez le ventilateur fréquemment. Vous ne devriez pas laisser la GRAISSES ACCUMULER dans le ventilateur ou dans les filtres. Utilisez des cassetoles de grosseur appropriée. Utilisez toujours des cassetoles dont la grosseur correspond à celle des éléments de la surface de cuisson.
AVENTISSEMENT POUR RÉDUIRE LES RISQUES DE BLESSURES EN CAS DE FEU DE FRITURE, RESPECTEZ LES CONSIGNES SUIVANTES :
Éteignez les flammes à l'aide d'un couvercle étanche, d'une tôle à biscuits ou d'un plateau de métal, puis éteignez le brûleur. ATTENTION AUX BRULURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS. NE MANIPULEZ JAMAIS UN POÉLON ENFLAMME - VOUS POURRIEZ VOUS BRÛLER. N'UTILISEZ PAS D'EAU, y compris les serviettes ou linges mouillés, car il pourrait se produire une violente Explosion de vapeur. Utilisez un extincteur SEULEMENT :
- Si vous disposez d'un extincteur de classe A-B-C et vous savez s'en servir.
- S'il s'agit d'un petit feu et celui-ci est concentré dans la zone où il a commencé.
- Si vous avez appelé les pompiers.
- Si vous pouvez combattre l'incendie en ayant le dos tourné vers une sortie.
Installation
AVENTISSEMENT Afin de réduire le risque d'incendie, utilisez uniquement des conduits en métal.
Lorsque vous installez la hotte, assurez-vous de respecter la distance minimale de sécurité de 365 mm (14^3 / _8 po) entre la plaque de cuisson Miele et le bas de la hotte.
Si le code du bâtiment en vigueur requiert une plus grande distance, suivez ces recommandations.
Pour ce qui est des appareils de cuisson d'une autre marque que Miele, maintenez les distances sécuritaires recommandées par le fabricant dans son manuel d'utilisation. S'il y a plus d'un appareil sous la hotte et que les distances de sécurité minimales diffèrent, optez pour la plus grande.
Faites attention de ne pas endommager les fils électriques ou la plomberie cachées lorsque vous percez des trous dans le mur ou le plafond.
N'utilisez pas de rallonge pour raccorder l'appareil à l'alimentation électrique, car elle ne permet pas de garantir les conditions de sécurité nécessaires à cet appareil (danger de surchauffe).
N'installez pas la hotte au-dessus d'une surface de cuisson à combustible solide.
Tous les raccords, dispositifs de scellement et matériaux utilisés pour installer les conduits doivent être fabriqués de matériaux certifiés inflammables.
Ne raccordez jamais la hotte à une cheminée active, à un évent de sécheuse, à un tuyau d’évent ou à la conduite de ventilation d’une pierre. Demandez les conseils d’un professionnel avant de raccorder la hotte à une cheminée ou à un tuyau d’évent inactif.

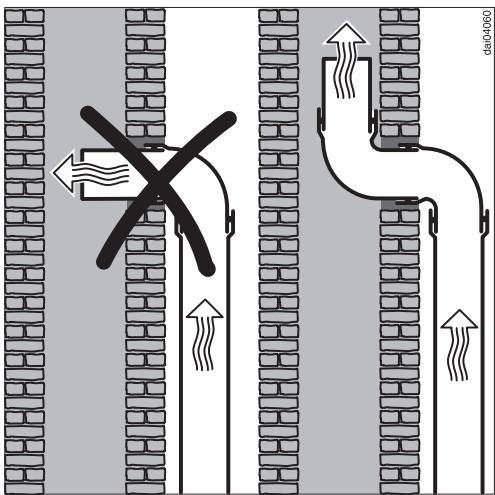

Les hottes canalisées doivent toutes être évacuées à l'extérieur.
Assurez-vous que la circulation d'air dans la pièce est suffisante pour la combustion et l'évacuation de tous les appareils de chauffage non électriques (chauffe-eau, cuisinière au gaz, four au gaz, etc.), sinon il pourrait se produire une contre-explosion. Suivez les consignes du fabricant des produits de chauffage et les normes de sécurité établies par la National Fire Protection Association (NFPA). En cas de doute, consultez un professionnel.
La hotte fonctionne par extraction d'air. L'air est aspiré vers l'intérieur et nettoyé par les filtres à graisse pour ensuite être renvoyé à l'extérieur.
La hotte est munie d'un clapet de retenue. Ce clapet se ferme automatiquement lorsque la hotte est arrêtée afin qu'il n'y ait aucun échange d'air entre celui de l'extérieur et celui de la pièce. Lorsque la hotte est en marche, la pression d'air exercée par le ventilateur ouvre automatiquement le clapet et souffle l'air de la pièce et les odeurs de cuisson à l'extérieur.
dai2011

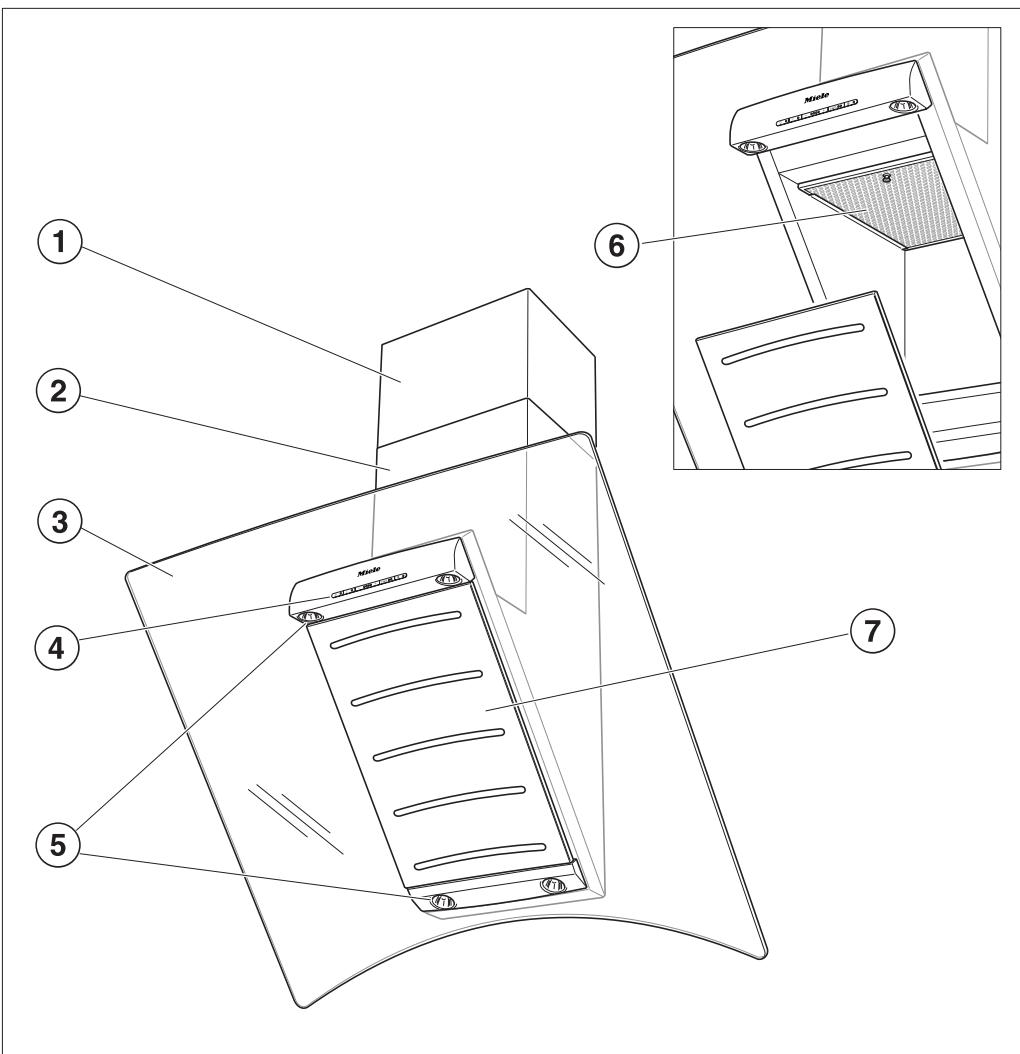

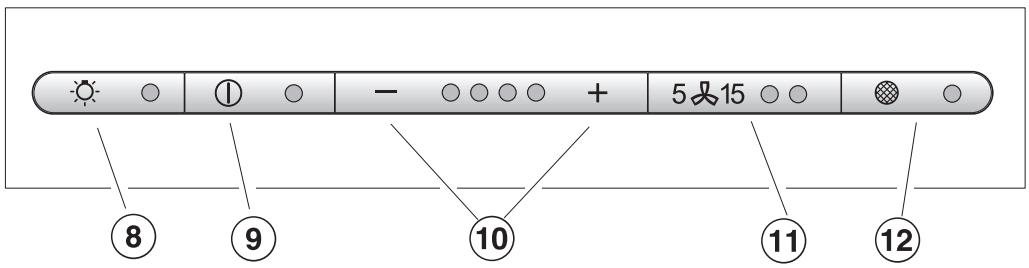

① Rallonge de cheminée ② Cheminée ③ Hotte ④ Panneau de commande ⑤ Éclairage de la surface de cuisson (6) Filtre à graisses ⑦ Panneau d'entrée d'air ⑧ Interrupteur de l'éclairage
Ce bouton allume et éteint les lampes. Il permet aussi de diminuer l'éclairage.
L'éclairage peut être utilisé indépendamment du ventilateur. ⑨ Interrupteur marche/arrêt ⑩ Réglage de la puissance
Choix de quatre vitesses de ventilation.
11 Arrêt différé
Ce bouton active la fonction d'arrêt différé. Le ventilateur peut être programmé pour s'arrêter automatiquement après 5 ou 15 minutes.
12 Bouton du filtre àgraisseS
Le voyant situé au-dessus du bouton du filtre à graisses s'allume lorsque le filtre à graisses et le panneau d'entrée d'air doivent être nettoyés. Ce bouton peut aussi être utilisé :
- pour reprogrammer la minuterie du filtre àGRAISSES après avoir nettoyé le filtre àGRAISSES et le panneau d'entrée d'air (consultez la section "Nettoyage et entretien");
- pour indiquer depuis combien de temps le filtre àGRAISSES est utilisé (consultez la section "Fonctionnement/Minuteries des filtres");
- pour changer le nombre d'heures comptées par la minuterie du filtré àGRAISSES (consultez la section "Fonctionnement/Reprogrammer les minutes des filtrés").
Mise en marche du ventilateur
■ Appuyez sur l'interrupteur marche/arrêt.
Réglage de la puissance
Utilisez les boutons "-/+" pour choisir le niveau de puissance.
- = augmente la vitesse du ventilateur
- = réduit la vitesse du ventilateur
Les niveaux 1 à 3 (voyants verts) sont habituellement utilisés pour la cuisson ordinaire.
Réglage intensif
Le niveau 4 (voyant jaune) ne devrait être utilisé que pendant de courtes périodes de temps lorsque vous faites frire ou cuire des aliments à odeurs fortes.
Diminution automatique de la puissance intensive
La puissance du ventilateur peut être programmée de façon à passer automatiquement du niveau 4 (puissance intensive) au niveau 3 après 10 minutes.
Éteignez le ventilateur et l'éclairage. - Appuyez sur le bouton d'arrêt différé pendant 10 secondes. Le premier voyant des niveaux de puissance du ventilateur s'allume.
5 15
Appuyez successivement sur les boutons suivants :
- l'interrupteur de l'éclairage;
- le bouton "-"; et
- l'interrupteur de l'éclairage, de nouveau.
Si les voyants des niveaux de puissance 1 et 4 clignotent, cela signifie que le réglage automatique n'a pas été activé.
Pour activer le réglage automatique, appuyez sur le bouton "+"
Les voyants des niveaux de puissance 1 et 4 s'allument.
Pour sauvegarder le réglage, appuyez sur le bouton d'arrêt différé.
Si le réglage n'est pas mis en mémoire en 4 minutes, la hotte reviendra automatiquement aux données précédentes.
Force du ventilateur
Le débit d'air maximum est de 625 pi/min. Certains facteurs tels que le diamètre réduit du tuyau d'évacuation et des coudes peuvent avoir une incidence sur cette valeur.
Niveau 1 = 40 % de la capacité maximale Niveau 2 = 60 % de la capacité maximale Niveau 3 = 80 % de la capacité maximale Niveau 4 = 100 % de la capacité maximale
Arrêt différé
Si les odeurs ou la fumée restent dans la cuisine après la cuisson, vous pouvez sélectionner la fonction d'arrêt différé pour que la hotte continue de fonctionner pendant 5 ou 15 minutes.
- Appuyez sur le bouton d'arrêt différé pendant que le ventilateur est encore en marche.
Appuyez une fois = différé de 5 minutes (le voyant de gauche s'allume) Appuyez deux fois = différé de 15 minutes (le voyant de droite s'allume)
Pour annuler la fonction d'arrêt différé, appuyez de nouveau sur le bouton.
Arrêt du ventilateur
Appuyez sur l'interrupteur marche/arrêt.
Le voyant s'éteint.
Arrêt automatique
Le ventilateur s'arrête automatiquement 10 heures après l'activation du dernier bouton. L'éclairage reste toutefois allumé.
- Appuyez sur l'interrupteur marche/arrêt pour remettre le ventilateur en marche.
Allumer et éteindre les lampes
Les lampes qui éclairent la surface de cuisson s'allument et s'éteignent indépendamment du ventilateur.
Appuyez brievement sur l'interrupteur de l'éclairage pour allumer les lampes.
Le voyant de l'éclairage s'allume.
Appuyez de nouveau brievement sur l'interrupteur de l'éclairage pour éteindre les lampes.
Le levant de l'éclairage s'éteint.
Réglage de l'intensité de l'éclairage
Il est possible de régler l'intensité de l'éclairage.
Lorsque les lampes sont allumées, appuyez sur l'interrupteur de l'éclairage. L'éclairage diminuera jusqu'à ce que vous cessiez d'appuyer sur l'interrupteur. Si vous appuyez de nouveau sur l'interrupteur, l'éclairage augmentera jusqu'à ce que vous cessiez d'appuyer sur l'interrupteur.
Si vous appuyez longtemps sur l'interrupteur, l'éclairage changera d'intensité.
Appuyez de nouveau sur l'interrupteur pour éteindre les lampes.
Minuterie du filtre à graisses
Une minuterie compte les heures de fonctionnement du ventilateur. Le voyant du filtré à graisses s'allume après 30 heures d'utilisation. Le filtré à graisses et le panneau d'entrée d'air doivent alors être nettoyés.
Après avoir nettoyé et remis en place le filtré àGRAISSES, vousdezverreprogrammer la minuterie.
Pour ce faire, appuyez sur le bouton du filtre àGRAISSES pendant environ 3 secondes.
Le voyant s'éteint.
Vérification de la minuterie du filtre à graisses
Pour vérifier le pourcentage de temps déjà écoulé :
- Appuyez sur l'interrupteur marche/arrêt pour permettre le ventilateur en marche.
- Appuyez sur le bouton du filtre à graisses.
Le nombre de voyants "-/+" qui clignottent montre le pourcentage d'heures écoulées.
1 voyant = moins de 25 % 2 voyants = moins de 50 % 3 voyants = moins de 75 % 4 voyants = moins de 100 %
Ces renseignements resteront stockés dans la mémoire au cas où une panne de courant se produit.
Reprogrammer la minuterie du filtre àgraisses
La minuterie du filtré à graisses est déjà programmée à 30 heures. La période de temps programmée peut être de 20, 30, 40 ou 50 heures.
- Une période de 20 heures devrait être programmée pour les cuisines où la friture à la poèle ou à la friteuse est fréquente.
- Une période de 20 heures devrait aussi être programmée si la cuisine est utilisée seulement à l'occasion. De cette façon, la graisse accumulée ne durcira pas sur les filtres et le nettoyage en sera facilité.
- Appuyez sur l'interrupteur marche/arrêt pour arrêter le ventilateur.
- Appuyez sur le bouton d'arrêt différé et sur le bouton du filtre à graisses en même temps.
Le voyant du filtre à GRAISSES et un des voyants - / + clignotent.
Le voyant allumé (^- + ^+) indique le temps programme
1 voyant en partant de la gauche = 20 heures 2 voyant en partant de la gauche = 30 heures 3 voyant en partant de la gauche = 40 heures 4 voyant en partant de la gauche = 50 heures
Utilisez les boutons "-/+ " pour choisir le temps désiré.
■Programmez-le en appuyant sur le bouton du filtre à graisses.
Si le réglage n'est pas mis en mémoire en 4 minutes, la hotte reviendra automatiquement aux données précédentes.
Avant de nettoyer la hotte ou d'y effectuer des travaux d'entretien, coupez l'alimentation électrique en retirant le fusible, en basculant le disjoncteur ou en débranchant l'appareil de la prise de courant.
Nettoyage du boîtier
N'utilisez jamais de nettoyants abrasifs, de tampons à récurer, de laine d'acier ou de nettoyants corrosifs (pour four). Ces produits endommageront la surface de la hotte.
- Vous pouvez nettoyer le panneau d'entrée d'air, les surfaces extérieures et les boutons de commande avec de l'eau tiède savonneuse et une éponge douce. Essuyez ensuite avec un linge doux.
Utilisez une éponge légèrement humide pour nettoyer les boutons de commande. Si l'éponge est trop mouillée, l'eau pourrait s'infiltrer dans les circuits électroniques et endommager l'appareil.
Les surfaces vitrées peuvent être nettoyées à l'aide d'un nettoyant à vitres.
Évitez d'utiliser :
des agents nettoyants contenant de la soude, des acides ou du chlorure; des agents nettoyants abrasifs, comme les nettoyants en poudre ou en crème; des éponges abrasives, comme les tampons à recycler ou les éponges qui ont été utilisées avec des agents nettoyants abrasifs; des produits antitartre.
Ces produits endommageront la surface.
Acier inoxydable
Pour nettoyer les surfaces en acier inoxydable, vous pouvez utiliser un nettoyant non abrasif pour acier inoxydable.
Pour garder l'appareil propre plus longtemps, vous pouvez aussi utiliser un apprêt pour acier inoxydable.
Applique-le parcimonieusement avec une pression uniforme.
Boutons de commande au fini en acier inoxydable
Ces boutons peuvent se décolorer ou s'endommager s'ils ne sont pas nettoyés régulièrement.
Ne vous servez pas de nettoyant pour acier inoxydable sur ces boutons.
Filtre à graisses et panneau d'entrée d'air
Le filtre à graisses en métal réutilisable retient les particules solides générées dans l'air qui est évacué de la cuisine (comme la graisse, la poussière, etc.).
Le filtre àGRAISSES et le panneau d'entrée d'air doivent être nettoyés toutes les 3 ou 4 semaines ou lorsque le voyant du filtre àGRAISSES s'allume.
Gardez le filtre àGRAISSES propre afin de prévenir les incendies.

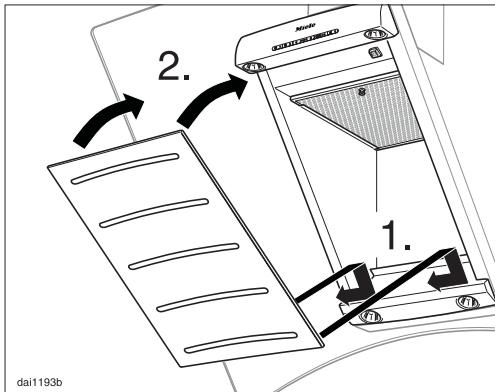

Enlever le panneau d'entrée d'air

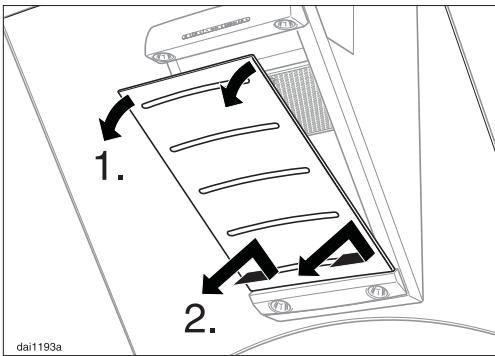

Pour enlever le panneau d'entrée d'air, tirez doucement le panneau vers le bas en déplaçant la partie inférieure légèrement vers la droite. Dégagez le panneau des taquets en le soulevant.
Tenez le panneau d'entrée d'air de façon à ce qu'il ne tombe pas sur la table de cuisson.

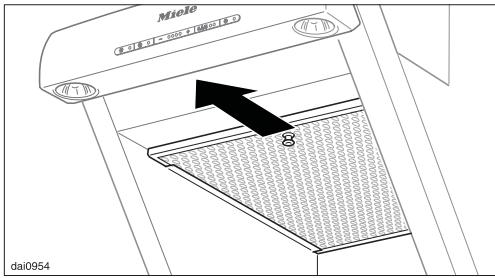

Enlever le filtre àgraisses
Pour enlever le filtre àGRAISSES, tirez sur le levier. Tenez le filtre àGRAISSES de façon à ce qu'il ne tombe pas sur la table de cuisson.
Nettoyez le filtre à graisses
à la main : utilisez une brosse à récurer, de l'eau tiède et un détergent doux.
N'utilise pas de détergents puissants, détergeants tout usage abrasifs, détergeants à four et de détachants.
Ces produits pourraient endommager les filtres.
au lave-vaisselle : placez le filtre dans le panier inférieur. Assurez-vous qu'il n'entrave pas le mouvement du bras gicleur.
Utilisez un programme à l'eau chaude, comme le programme "Intensif" ou "Intensif Plus". Utilisez la quantité recommandée de détergent pour lave-vaisselle. L'utilisation d'une trop grande quantité de détergent pour lave-vaisselle pourrait endommager le filtre.
Selon le détergent utilisé, nettoyer le filtre à graisses au lave-vaisselle peut en décolorer la surface de façon permanente. Cela n'aura toutefois aucune incidence sur sa performance.
- À pros du nettoyage, placez le filtre sur un linge afin de le laisser sécher à l'air. Pour nettoyer le panneau d'entrée d'air, consultez la section "Nettoyage du boîtier". Au moment d'enlever le filtre et le panneau d'entrée d'air pour les nettoyer, nettoyez aussi toute saleté ou tout dépôt deGRAISSÉ sur la surface interieure du boîtier pour prévenir les incendies.
Poussez sur le filtre àGRAISSES pour le remettre en place. Accrochez le panneau d'entrée d'air aux taquets et poussez légèrement vers la gauche. Poussez le panneau vers la hotte de façon à ce qu'il s'enclenche. - APRÈS avoir remis le filtre àGRAISSES en place, appuyez sur le bouton du filtre àGRAISSES pendant 3 secondes pour reprogrammer la minuterie. Le voyant s'éteint. Si le filtre àGRAISSES et le panneau d'entrée d'air sont nettoyés avant la fin de la minuterie, vous devez appuyez sur le bouton du filtre àGRAISSES pendant 6 secondes pour remettre le compteur à zéro.
Changer les ampoules électriques

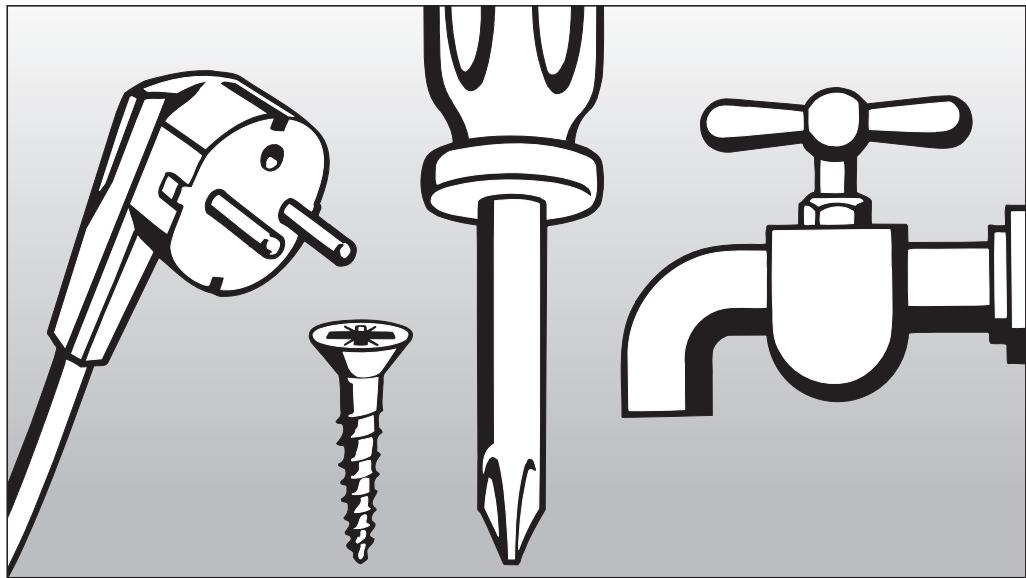

Avant de changer les ampoules électriques, débranchez la hotte de la source électrique en déjouant le fusible, en la débranchant ou en basculant le disjoncteur manuellement.

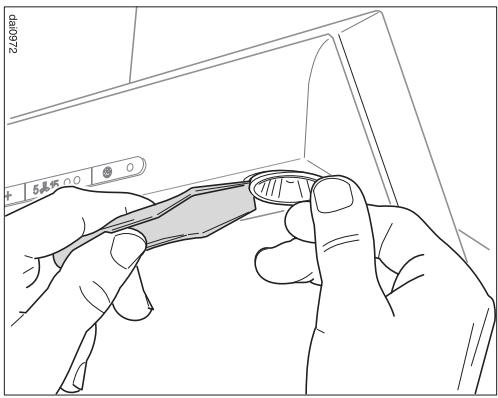

Les ampoules à l'halogène deviennent brûlantes lorsqu'elles sont allumées et peuvent brûler les mains. N'essayez pas de changer les ampoules avant qu'elles aient eu le temps de refroidir.
Ne touchez pas à la surface de l'ampoule. Les empreintes de doigts ou les huiles corporelles déposées sur l'ampoule réduisent sa durabilité. Veuillez suivre les instructions du manuel du fabricant.
Tirez l'ancienne ampoule à l'extérieur de sa douille à l'aide du levier fourni et la remplacer par une neue. Faites attention de ne pas échapper l'ampoule sur la surface de la cuisinière.
Vous pouvez commander des ampoules de rechange auprès du Service technique Miele.
1-800-565-6435
Si vous ne pouvez pas régler certaines pannes, communiquez avec le Service technique Miele :
CDN/F 1800565-6435
service@miele.ca
Lorsque vous communiquez avec le Service technique, précisez le modèle et le numéro de série de votre appareil. Ces renseignements figurent sur la plaque signalétique qui est visible une fois que vous avez retiré les filtres à graisses.
Instructions d'installation
Enlèvement des produits d'emballage
La boîte de carton et les produits d'emballage protègent l'appareil durant le transport. Ces matériaux sont biodégradables et recyclables. Veuillez les recycler.
Pour prévenir les risques de suffocation, débarrasssez-vous des emballages, sacs et autres produits en plastique en toute sécurité et tenez-les hors de la portée des enfants.
Mise au rebut de votre ancien appareil
Lesieux appareils peuvent contenir des matériaux recyclables. Veuillez communiquer avec le centre de recyclage de votre localité pour savoir comment les recycler.
Avant de mettre au rebut votre ancienne hotte, débranchez-la et coupez le cordon d'alimentation électrique pour prévenir les accidents.

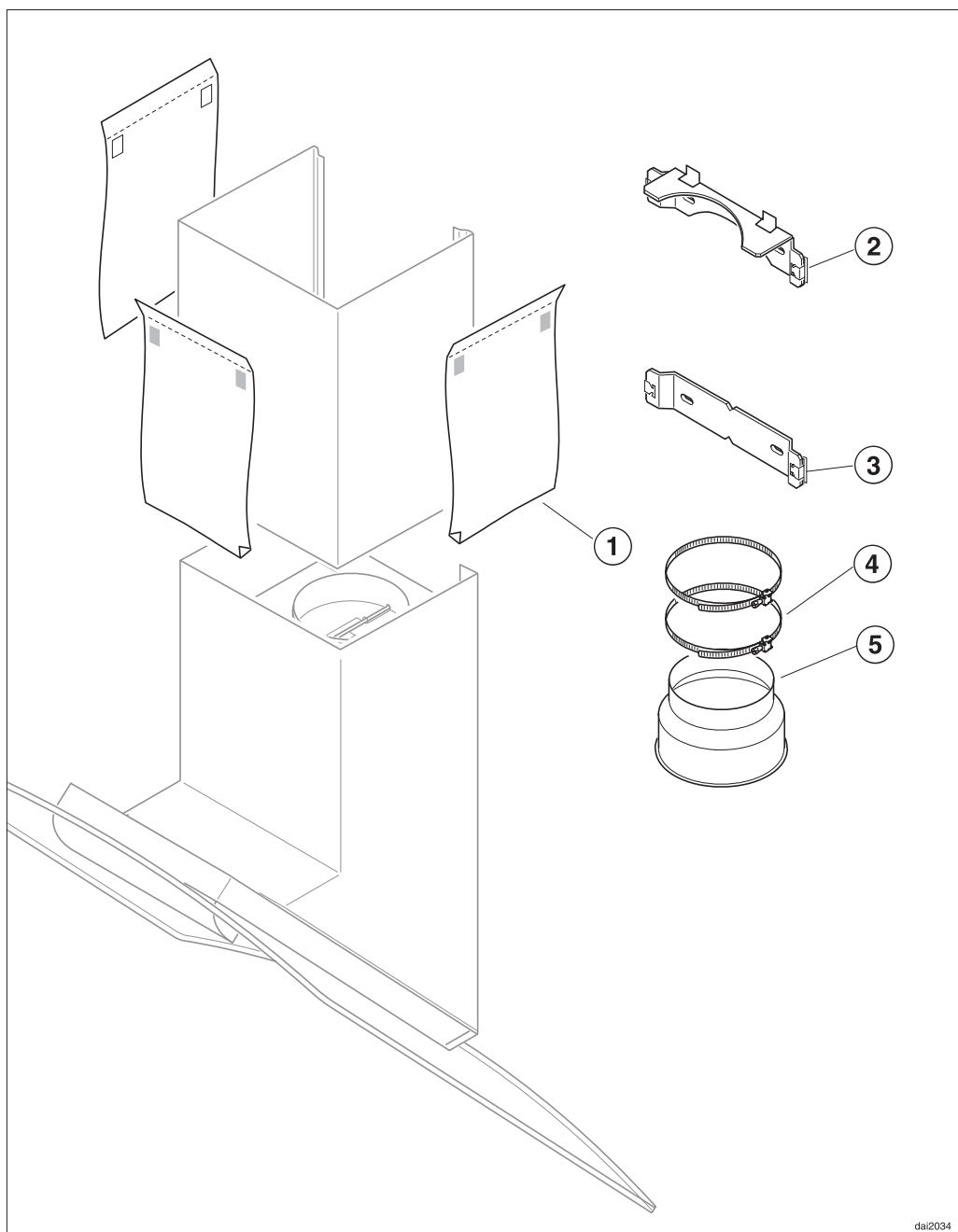

3 écrans de protection empêchent d'égratigner la cheminée durant l'installation. ② Plaque de retenue supérieure solidifie la rallonge de cheminée. ③ Plaque de retenue du milieu pour donner plus de stabilité à la cheminée. 2 pinces à tuyau pour solidifier la conduite. ⑤ 1 collet de réduction
pour utiliser avec une conduite d'évacuation de 5'' (125 mm).
Avertissement: Durant le processus d'installation, faire attention de ne pas se blesser sur les rebords coupants.
5 vis à grosses têtes de 5 par 40 mm pour solidifier les plaques de retenue et la hotte.
8 ancre muraux fournis dans l'emballage. À ne pas utiliser aux États-Unis et au Canada.
2 vis de 5 par 60 mm pour solidifier la cheminée.
6 vis de 3,5 par 9,5 mm pour solidifier la hotte et le boîtier du filtre
2 Cache-vis
1 levier pour démonter la cheminée et changer les ampoules
Feuille d'instructions d'installation
La majorité du poids du système de ventilation installé sera soutenu par le bloc moteur. Son crochet de montage doit être fixé solidement au tableau de cloison derrière le mur de plâtre. S'il n'y a pas de poteaux de cloison aux emplacements requis, un support en contre-plaqué (min. 13 mm (12") d'épaisseur) portant au moins deux poteaux de cloison doit être installé. Si le poids n'est pas soutenu adéquatement, le système de ventilation pourrait tomber du mur et causer des blessures corporelles et des pertes matérielles.
(Sieldom support en contre-plaqué n'est requis, passer à la feuille d'instructions d'installation fournie.)

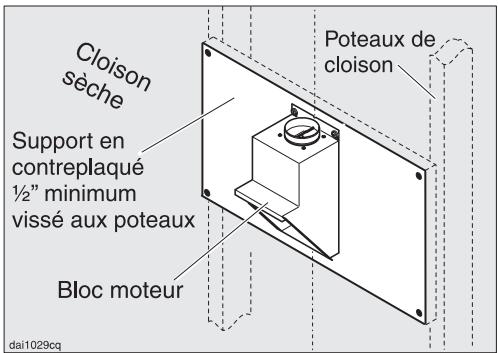

Pour installer une planche de support en contre-plaqué
Déterminez et marquez l'emplacement de la plaque de retenue de la hotte comme il est décrit dans les instructions d'installation.
Tracez une ligne de découverte 3 po (76 mm) au-dessus et 3 po (76 mm) au-dessous du contour de la plaque de retenue. Trouvez les poteaux de cloison à gauche et à droite de l'emplacement de montage en tapotant sur le mur ou à l'aide d'un recherche-poteaux de cloison. - Marquez le centre de chaque poteau de cloison avec une ligne verticale.
Faites attention de ne pas endommager les fils ou la tuyauterie pouvant se trouver derrière le mur. Assurez-vous de débrancher le courant de la boîte électrique dans la zone de travail avant de découper dans le mur.
Découpez le mur de plâtre le long de la ligne de découvertage tracée et remplacez-le par du contre-plaqué de la même épaisseur (min. 13 mm (1 / 2^ ) d'épaisseur). Rubannez les câbles et refaites les finitions du mur. - Consultez la feuille d'instructions d'installation fournie pour compléter l'installation.
Tous les travaux d'électricité devraient être effectués par un électricien qualifié strictement selon les normes de sécurité locales et nationales.
L'installation, les réparations et autres travaux effectués par une personne non qualifiée pourrait être dangereux. Le fabricant ne sera pas tenu responsable de travaux non autorisés.
Assurez-vous de mettre l'appareil au point d'arrêt lors de l'installation ou si des réparations sont effectuées.
Assurez-vous que la tension et les renseignements de classification de circuit et de charge se trouvant sur la plaque signalétique (située derrière les filtres à graisse), correspondant à la source électrique de la résidence avant d'installer la hotte.
Si vous avez des questions concernant le raccordement électrique de votre appareil à votre source électrique, consultez un électricien certifié ou téléphonez au Service technique Miele.
1-800-565-6435
Important
La hotte est offerte équipée d'un cordon électrique de 5 pieds (1,5 m) avec une fiche moulée NEMA 5-15 pour rac-corder à une prise 120 VAC, 60 Hz, 15 A.
Charge maximale 390 W
Éclairage de plafond. 4 x 10 W
Tension 120 V
Fréquence 60 Hz
Classification de circuit 15 A
dai2032
1) et 2)
Pratiquez un trou dans le mur ou le plafond afin d'y passer un
conduit de 6 po (150 mm) ou un conduit de 5 po (125 mm) muni d'un collier de réduction.
N'installez pas la hotte de ventilation au-dessus d'une table de cuisson à combustible solide.
Lorsque vous installez la hotte, assurez-vous que la distance de sécurité minimale (S) entre le dessus de la surface de cuisson et le bas de la hotte est d'au moins 1438 po (365 mm).
Maintenez les distances sécuritaires recommandées par le fabricant de la table de cuisson dans son manuel d'utilisation.
S'il y a plus d'un appareil sous la hotte et que les distances de sécurité minimales diffèrent, optez toujours pour la plus grande distance.
Consultez la section "Instructions importantes sur la sécurité" pour obtenir plus de détails.
Distance entre la table de cuisson et la hotte (s)
La façon d'installer l'appareil varie selon le modèle de hotte et le mode de ventilation.
Avant de commencer l'installation :
Lisez toutes les instructions. Déterminez la hauteur à laquelle doit être installée la hotte (S) en fonction de la taille de l'utilisateur.
Cependant, il faut se rappeler que plus la distance est importante entre la table de cuisson et la hotte, moins les odeurs seront absorbées efficacement.
Si la hotte doit aller jusqu'au plafond, la somme de
S + H + espace de travail
ne doit pas être supérieure à la hauteur de la pièce.
Hauteur standard de l'appareil (h)
de 3778 po à 5178 po
(de 960 mm à 1,32 m)
- Consultez la feuille d'instructions d'installation ci-jointe. Veuillez lire les "Avertissements et instructions de sécurité" ainsi que les instructions d'installation avant d'installer cette hotte.
Pellicule protectrice
Le boîtier est recouvert d'une pellicule protectrice pour prévenir les égratignures pendant le transport.
Retirez la pellicule avant d'installer les différentes pièces du boîtier.
Démonter
Si la hotte doit être démontée, suivez les instructions sur la feuille d'instructions en ordre inverse.
Un levier est inclus pour détacher facilement la rallonge de cheminée.
- Après avoir enlevé les vis de la cheminée, glissez le levier entre la cheminée et la rallonge de cheminée et poussez doucement pour détacher la cheminée de ses crochets.
Danger de gaz toxique.
Les appareils de cuisson fonctionnant au gaz dégagent du monoxyde de carbone, qui peut être dangereux ou fatal s'il est respiré.
Les gaz d'évacuation aspirés par la hotte doivent être évacués à l'extérieur de l'immeuble uniquement.
Les conduits d'évacuation ne doivent pas aboutir dans le grenier, le garage, le vide-sanitaire, etc.
Pour réduire les risques d'incendie, utilisez uniquement des conduits en métal.
Veuillez lire et suivre les
LA SÉCURITÉ pour réduire les risques de blessures. Respectez le code du BATIMENT lorsqu'you installez la hotte.
Conduits et raccords d'échappement
- Le conduit doit être le plus court et le plus droit possible, et il faut réduire au minimum le nombre de coudes.
- Pour que l'extraction d'air soit le plus efficace possible, le diamètre du conduit ne devrait pas être inférieur à 6 po (150 mm). Les conduits plats nuisent aussi à l'efficacité de l'extraction d'air.
- Les niveaux de bruit émis par la hotte augmenteront si des conduits plats ou ronds d'un diamètre inférieur à 6 po (150 mm) sont utilisés.
- Utilisez des tuyaux lisses ou flexibles fabriqués de matériaux inflammables conçus pour les conduits d'échappement.
- Lorsque le conduit est horizontal, celui-ci doit s'écarter de la hotte d'au moins 1/8 po à tous les pieds (1 cm à tous les mètres) afin d'éviter que des gouttes de condensation tombent dans l'appareil.
- Si les conduits d'échappement passent par un mur extérieur, vous pouvez utiliser l'evant mural téléscopique de Miele.
Si les conduits d'évacuation passent par un tuyau d'évent inactif, l'air doit être expulsé parallèlement à la direction de la circulation d'air dans le tuyau.
Ne raccordez jamais la hotte à une cheminée active, à un évent de sécheuse, à un tuyau d'évent ou à la conduite de ventilation d'une pièce. Demandez les conseils d'un professionnel avant de raccorder la hotte à une cheminée ou à un tuyau d'évent inactif.
Remarque
Si les conduits traversent des pièces, des plafonds, des garages, etc. ou la température varie, il peut être nécessaire de recourir à de l'isolant pour réduire la condensation.
Purgeur de condensation
Dans certains cas, un purgeur de condensation peut aussi s'avérer nécessaire pour recueillir et évacuer la condensation. Cet accessoire offert en option est conçu pour les conduits de 5 po (125 mm) 5^7 / 8 (150 mm) de diamètre.
Si vous installez un purgeur de condensation, assurez-vous qu'il est en position verticale et qu'il est situé, dans la mesure du possible, directement au-dessus de la sortie d'air. La flèche sur le boîtier indique la direction de l'aération.
Siège social au canada
info@miele.ca (questions générales)
professional@miele.ca (questions commerciales)
Service à la clientèle - mielecare (canada)
Téléphone : (800) 565-6435
(905) 850-7456
Télécopieur : (905) 850-6651
service@miele.ca (Service technique)
- Système de ventilation DA 289-4
- Fonctionnement 10
- Nettoyage et entretien 16
- Service après-vente 20
- Avertissement
- Utilisation

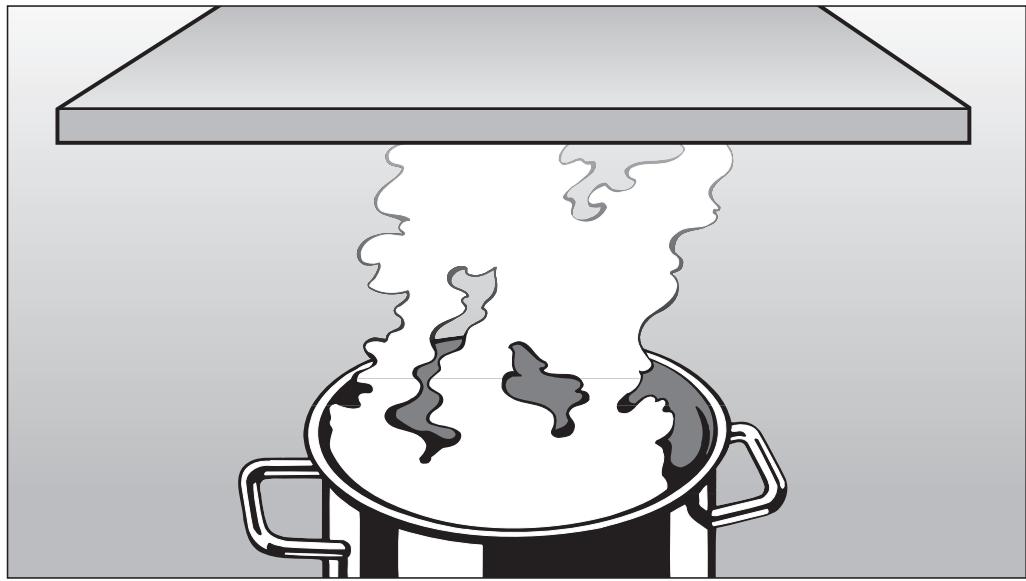

- Aventissement - pour réduire les risques de FEU de friture sur la cuisinière:
- Installation
- Arrêt différé
- Bouton du filtre àgraisseS
- Mise en marche du ventilateur
- Réglage de la puissance
- Réglage intensif
- Diminution automatique de la puissance intensive
- Force du ventilateur
- Arrêt différé
- Arrêt du ventilateur
- Arrêt automatique
- Allumer et éteindre les lampes
- Réglage de l'intensité de l'éclairage
- Minuterie du filtre à graisses
- Vérification de la minuterie du filtre à graisses
- Reprogrammer la minuterie du filtre àgraisses
- Nettoyage du boîtier
- Acier inoxydable
- Boutons de commande au fini en acier inoxydable
- Filtre à graisses et panneau d'entrée d'air
- Nettoyez le filtre à graisses
- Changer les ampoules électriques
- Enlèvement des produits d'emballage
- Mise au rebut de votre ancien appareil
- Cache-vis
- Pour installer une planche de support en contre-plaqué
- Important
- Distance entre la table de cuisson et la hotte (s)
- Hauteur standard de l'appareil (h)
- Pellicule protectrice
- Démonter
- Danger de gaz toxique.
- Conduits et raccords d'échappement
- Remarque
- Purgeur de condensation
- Siège social au canada
- Service à la clientèle - mielecare (canada)
Marque : MIELE
Modèle : DA289-4 SYSTEME DE VENTILATION
Catégorie : Système de ventilation
