ZL80C - Automatisme de porte CAME - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Automatisme de portail coulissant
Caractéristiques techniques principales	Motorisation à courant alternatif, adaptée pour des portails jusqu'à 800 kg
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions du moteur : 400 x 300 x 200 mm
Poids	Environ 15 kg
Compatibilités	Compatible avec des portails coulissants en métal ou en bois
Type de batterie	Non applicable (système non alimenté par batterie)
Tension	230 V
Puissance	300 W
Fonctions principales	Ouverture et fermeture automatique du portail, sécurité anti-écrasement
Entretien et nettoyage	Vérification régulière des fixations, nettoyage des éléments mécaniques
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau CAME
Sécurité	Équipé de dispositifs de sécurité conformes aux normes en vigueur
Informations générales utiles	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - ZL80C CAME

Quel est le poids maximum que le CAME ZL80C peut supporter ?

Le CAME ZL80C peut supporter un poids maximum de 800 kg.

Comment régler la vitesse d'ouverture et de fermeture du CAME ZL80C ?

La vitesse d'ouverture et de fermeture peut être réglée via le panneau de contrôle du moteur en ajustant les paramètres de temporisation.

Le CAME ZL80C est-il compatible avec une télécommande ?

Oui, le CAME ZL80C est compatible avec les télécommandes CAME, vous devez simplement associer la télécommande au récepteur du moteur.

Comment effectuer une réinitialisation du CAME ZL80C ?

Pour réinitialiser le CAME ZL80C, débranchez le moteur pendant 10 secondes, puis rebranchez-le tout en maintenant le bouton de programmation enfoncé.

Que faire si le CAME ZL80C ne s'ouvre pas ?

Vérifiez d'abord l'alimentation électrique, assurez-vous que les capteurs de sécurité ne sont pas obstrués et que le système n'est pas en mode de sécurité.

Est-ce que le CAME ZL80C nécessite un entretien régulier ?

Oui, il est recommandé de vérifier régulièrement les composants mécaniques, de lubrifier les articulations et de s'assurer que les capteurs fonctionnent correctement.

Quelle est la température de fonctionnement recommandée pour le CAME ZL80C ?

Le CAME ZL80C fonctionne de manière optimale dans une plage de température de -20°C à +55°C.

Comment savoir si le CAME ZL80C a besoin d'une mise à jour du logiciel ?

Vérifiez régulièrement le site officiel de CAME pour les mises à jour du logiciel et suivez les instructions fournies pour effectuer la mise à jour.

Est-ce que le CAME ZL80C est résistant aux intempéries ?

Oui, le CAME ZL80C est conçu pour être résistant aux intempéries, mais il est conseillé de protéger les composants électroniques des conditions extrêmes.

Où puis-je trouver des pièces de rechange pour le CAME ZL80C ?

Les pièces de rechange peuvent être trouvées auprès de distributeurs CAME agréés ou sur le site officiel de CAME.

MODE D'EMPLOI ZL80C CAME

1 Légende des symboles

Ce symbole signale les parties à lire attentivement.

Ce symbole signale les parties concernant la sécurité.

Ce symbole signale les indications à communiquer à l'utilisateur.

2.1 Utilisation

Les armoires de commande ZL80-ZL80C (ZL80C : version avec bouton-poussoir de commande et système autobloquant de sécurité incorporé dans le tableau) ont été conçues pour commander les automations C-BXE24, pour le mouvement des portes sectionnelles, coulissantes et pliantes.

2.2 Mode d'emploi

• Respectez les distances et les sections des câbles suivant les indications du chap.5.4 du tableau.
• Installez l'armoire où il n'y a aucun risque de choc imprévu.
• Dans la version ZL80C, installez l'armoire à une hauteur du sol de 1,5 m.

3 Normes de référence

Le produit en objet est conforme aux normes suivantes : EN 12978, UNI EN 954-1, CEI EN 60335-1, UNI EN 12453.

4.1 Armoire de commande 230V a. c.

Armoire de commande pour motoréducteurs à alimentation 24V d. c.; fréquence 50 ÷ 60 ~Hz

Projetée et fabriquée entièrement par CAME Cancelli Automatici S. p. A. Boîtier équipé de prise pour le recyclage de l'air.

Il est garanti 24 mois sauf en cas d'altérations.

4.2 Renseignements techniques:

Tableau de commande

Alimentation: 230V - 50÷60Hz

Puissance max. : 360 W

Absorption au repos: 55 mA

Puissance maximale des accessoires 24V : 36W

Degré de protection: IP 54

Classe d'isolement: II

Matériel: ABS

Température de service

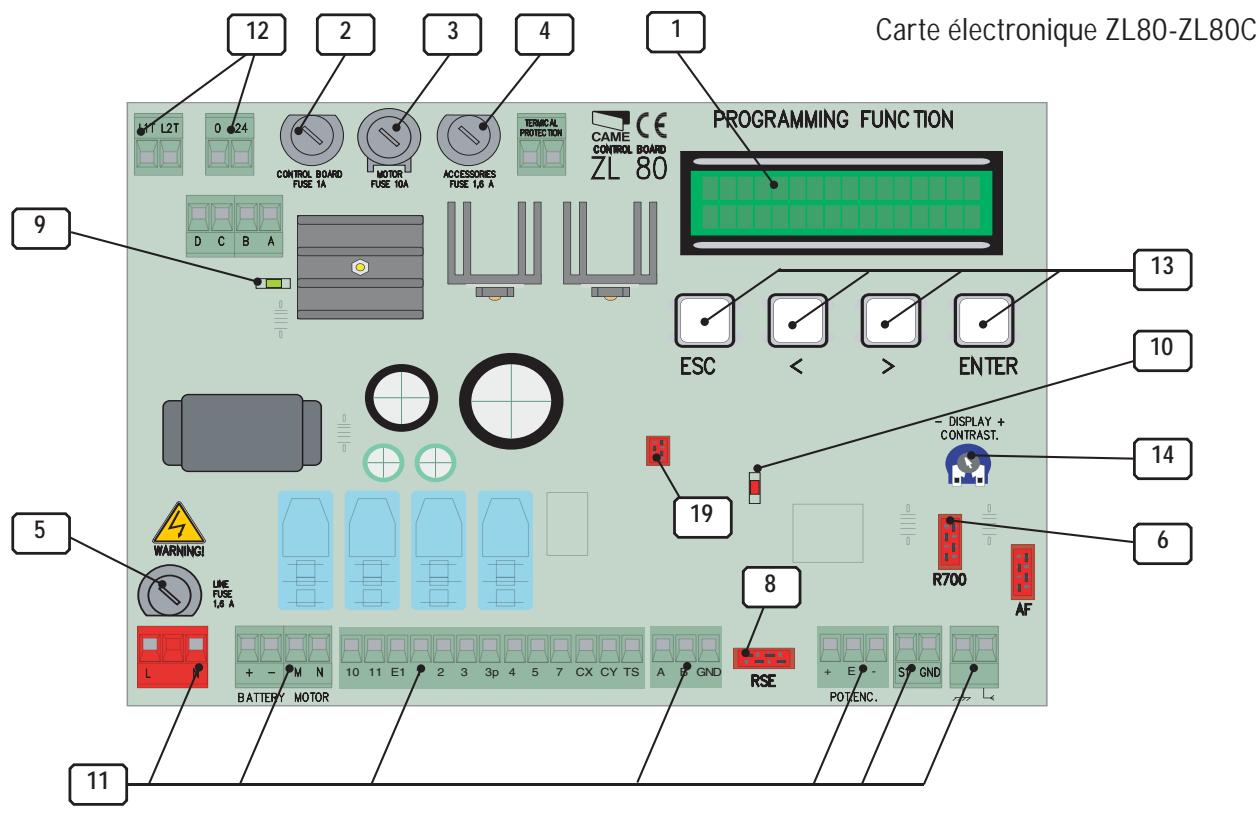

4.3 Liste des parties

Clavier du boîtier ZT5C

1-Afficheur 2-Fusibles de la centrale 1 A 3-Fusibles du moteur 10 A 4-Fusibles des accessoires 1.6 A 5-Fusibles de la ligne 1.6 A 6-Branchement carte R700 pour décodage des dispositifs de commande (cartes transpondeur et à frottement) 7-Branchement carte AF pour radiofréquence 8-Branchement carte RSE pour décodage du signal pour communication avec PC 9-Led de signalisation : alimentation 10-Led de signalisation : communication erreur contacts désécurité ouverts 11-Bornier de connexion 12-Bornier de connexion transformateur 13-Touches pour programmation 14-Trimmer pour réglage contraste sur l'afficheur 15-Bouton STOP 16-Bouton FERMETURE 17-Bouton OUVERTURE 18-Autobloquant de sécurité 19-Connecteur carte liste de la mémoire (dispositif de sauvégarde des données installation et utilisateurs)

5.1 Contrôles préliminaires

Avant de procéder à l'installation, il est nécessaire de :

• Vérifiez que l'emplacement de fixation de l'armoire de commande soit solide et à l'abri des chocs. La fixation doit être exécutée avec des vis, des chevilles, etc. appropriées à la surface de l'emplacement.
• Prévoir un disjoncteur omnipolaire approprié, avec plus de 3 mm de distance entre les contacts, pour sectionner l'alimentation.
• Vérifiez que les connexions générées à l'intérieur du boîtier (exécutées pour la continuité du circuit de protection) soient poursuivies d'un isolement supplémentaire par rapport aux autres éléments conducteurs internes;
• Prévoir des conduits et des caniveauaux appropriés pour le passage des câbles électriques afin de les protéger contre tout dommage mécanique.

5.2 Outils et matériel

S'assurer d'avoir les outils et le matériel nécessaire pour effectuer le montage de l'automatisation en toute sécurité et conformément aux normes en vigueur. Sur la planche, quelques exemples de matériel pour l'installateur.

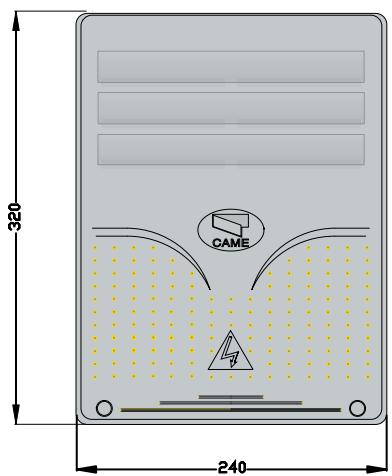

5.3 Dimensions, distances et trous de fixation

Il est conseillé d'utiliser des vis de 6 mm de diamètre max à tête bombée et emprunire cruciforme.

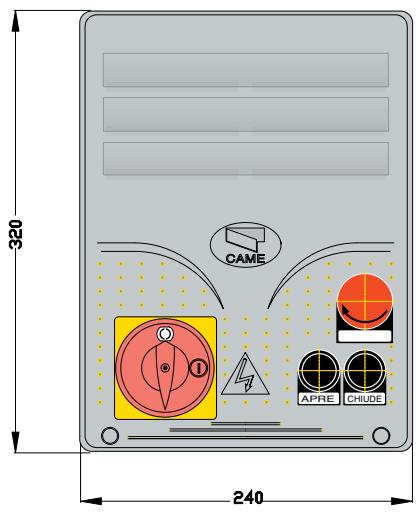

Dimensions boîtier ZL80. Dimensions boîtier ZL80C

5.4 Types de câbles et épaisseurs minimales

Branchements	Type de cable	Longueur Câble 1<10 m	Longueur Câble 10<20 m	Longueur Câble 20<30 m
Ligne d'alimentation 230/400V 3F	FROR CEI 20-22 CEI EN 50267-2-1	4G 1,5mm²	4G 2,5mm²	4G 4mm²
Ligne d'alimentation 230V 2		3G 1,5mm²	3G 2,5mm²	3G 4mm²
Moteurs 230/400V 2F/3F		4G 1mm²	4G 1,5mm²	4G 2,5mm²
Moteurs 24V		2 x 1mm²	2 x 1,5mm²	2 x 2,5mm²
Clignotant 230V		2 x 0,5mm²	2 x 1mm²	2 x 1,5mm²
Clignotant 24V		2 x 0,5mm²	2 x 1mm²	2 x 1,5mm²
Lampe de cycle/ courtoisie 230V		3G 0,5mm²	3G 1mm²	3G 1,5mm²
Alimentation accessoires 24V		2 x 0,5mm²	2 x 0,5mm²	2 x 1mm²
Voyants 24V		2 x 0,5mm²	2 x 0,5mm²	2 x 1mm²
Sortie 24V "en mouvement"		2 x 0,5mm²	2 x 0,5mm²	2 x 1mm²
Contacts de sécurité		2 x 0,5mm²	2 x 0,5mm²	2 x 0,5mm²
Boutons de commande N.O./N.F.		2 x 0,5mm²	2 x 0,5mm²	2 x 0,5mm²
Fin de course		3 x 0,5mm²	3 x 1mm²	3 x 1,5mm²
Commande 2e moteur accouplé		1 x 0,5mm²	1 x 0,5mm²	1 x 1mm²
Branchement antennae (max. 50 m)		RG58
Branchement encodeur (max. 30 m)		Câble blindé 2402C 22AWG

N. B. Au cas où les cables auraient une longueur différente de celle prévue dans le tableau, on détermine la section des cables sur la base de l'absorption effective des dispositifs branchés suivant les prescriptions indiquées dans la normative CEI EN 60204-1. Pour les branchements qui prévoient plusieurs charges sur la même ligne (séquentiels), il faut revoir les dimensions indiquées sur le tableau sur la base des absorptions et des distances effectives. Pour les branchements de produits qui ne sont pas présents sur ce manuel, la documentation de référence est celle qui est fournie avec lesdits produits.

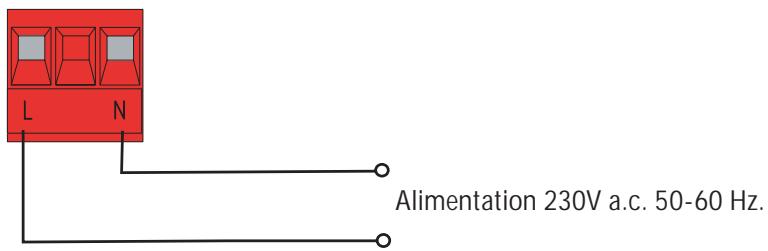

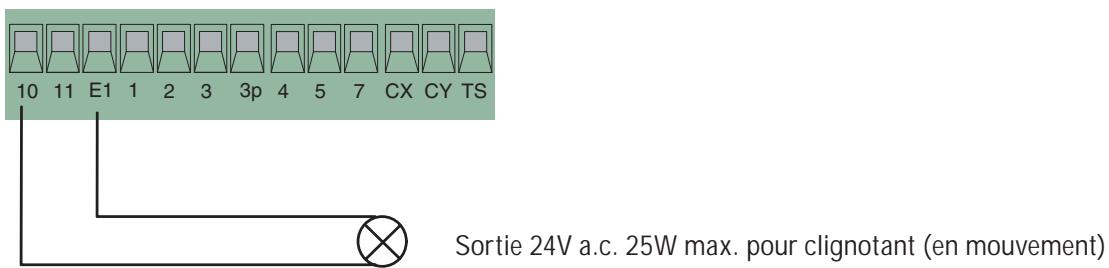

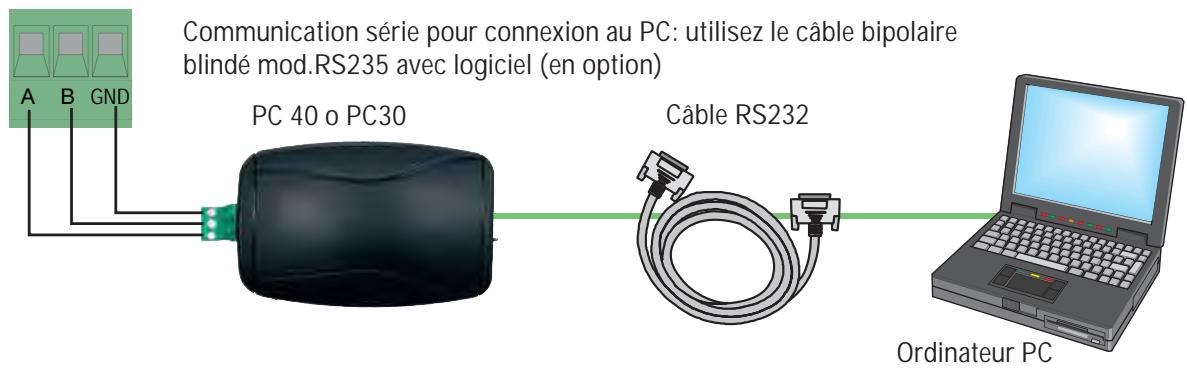

5.5 Connexions électriques

Branchement pour encodeur (pour la connexion entre l'automation et l'armoire de commande : utilisez le câble blindé type 2402C 22AWG)

5.5 Connexions électriques

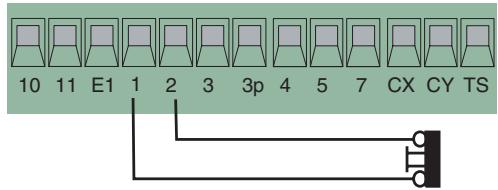

(2-7) Contact Ouvre-ferme (Pas à pas) ou Ouvre-stop-ferme-stop (Séquentiel) N. O.

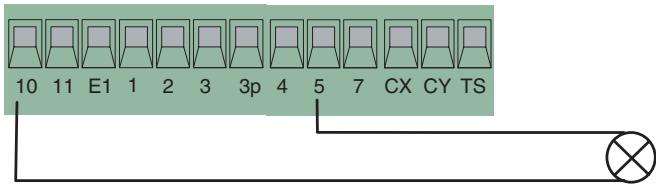

(10-5) Voyant Ouvre 24V 3W max.

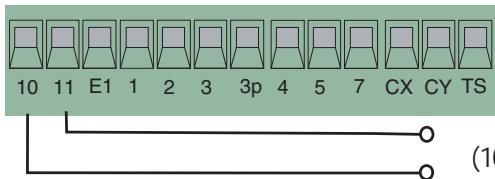

(10-11) Sortie 24V a.c. alimentation accessoires, 36W max.

Connexion antenne

5.5 Connexions électriques

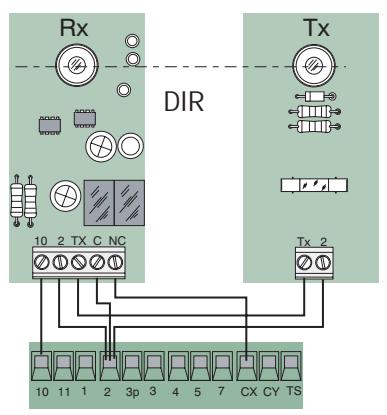

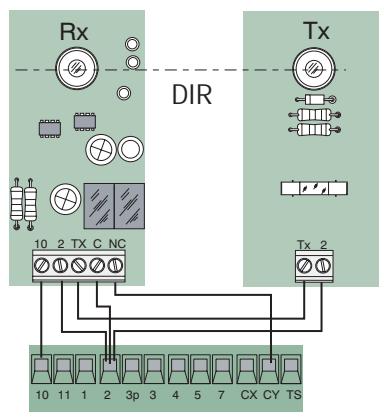

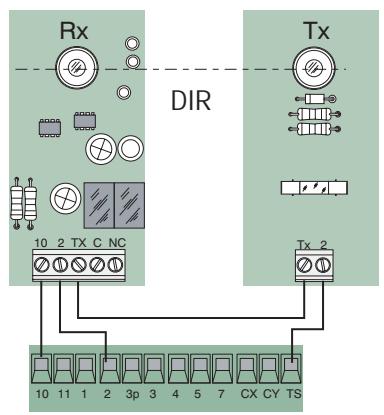

(2-CX) Connexion photocellules DOC et DIR

(2-CY) Connexion photocellules DOC et DIR

Test de contrôle du fonctionnement des photocellules DOC et DIR

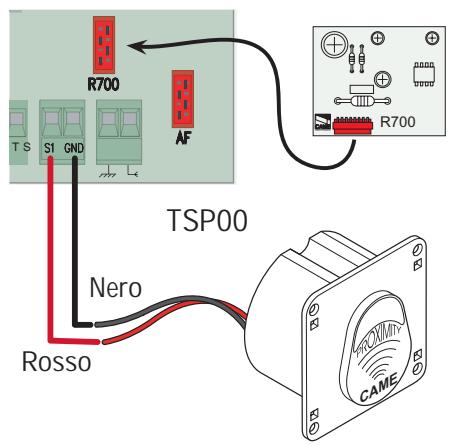

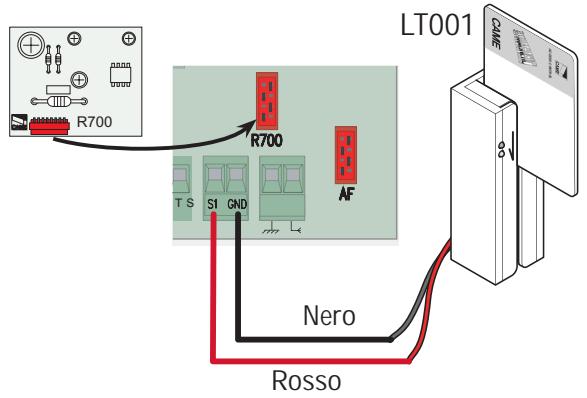

(S1-GND) Connexion capteurs TSP00 (transpondeur) LT001 (frottement) N. B. Pour que la carte reconnaissse les capteurs, il faut connecter la carte de décodage prédisposée (R700).

6 Programmation

6.1 Description des commandes de l'afficheur.

La touche ENTER sert pour :

• entrer dans les menus
• confirmer et mettre en mémoire la valeur définie

ESC

La touche ESC sert pour : - annuler les modifications

sortir des menus - annuler les modifications

Les touches < > servant pour :

• se déplacer d'une activité à l'autre du menu.
• incrémenter ou décrémenter une valeur

Les indications < > de l'afficheur servent pour:

• indiquer l'activité actuellement sélectionnée

6.2 Surfer dans le menu

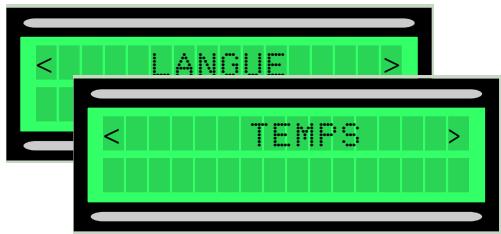

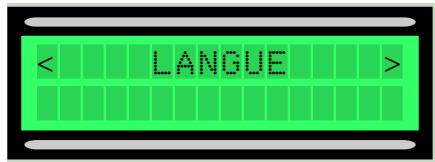

Pour entrer dans le menu, appuyez sur la touche ENTER pendant une seconde au minimum.

Pour choisir l'activité du menu, utilisez les flèches...

... puis appuyez sur la touche ENTER

Utilisez aussi les flèches pour les «sous-menus» …

... puis appuyez sur la touche ENTER

EXAMPLE

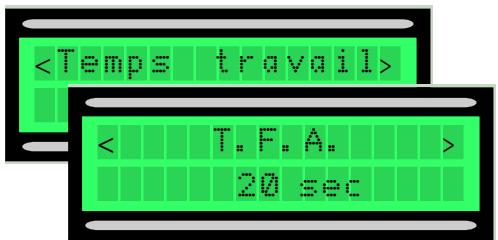

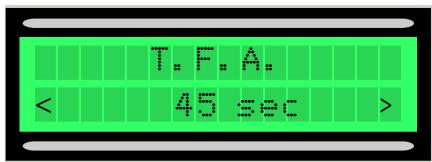

Si les flèches < > sont sur la fonction TEMPS, il est possible d'en modifier la valeur.

Pour augmenter ou diminuer la valeur, procédez avec les flèches...

... puis appuyez sur la touche ENTER pour confirmer...

... pour sortir du menu, attendez pendant 30 secondes, ou appuyez sur la touche ESC, jusqu'à l'affichage de la page écran initiale.

6.4 Description des activités du menu

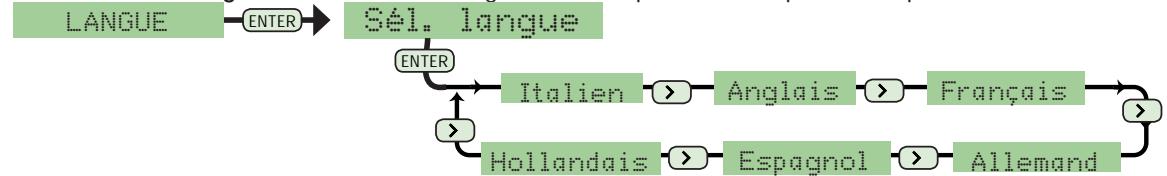

Sélection de la langue : sélectionnez la langue du menu parmi celles qui sont disponibles.

Temps

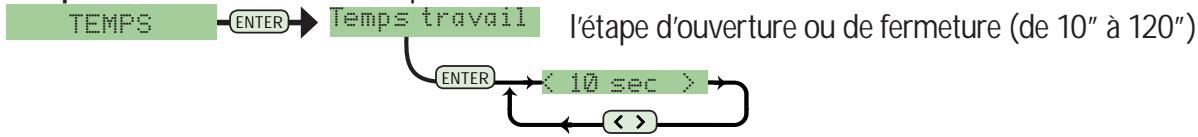

Temps de fonctionnement: Temps de fonctionnement du motoréducteur au cours seulement de

T. C. A.: temps de fermeture automatique après une commande d'ouverture (de 1" à 120").

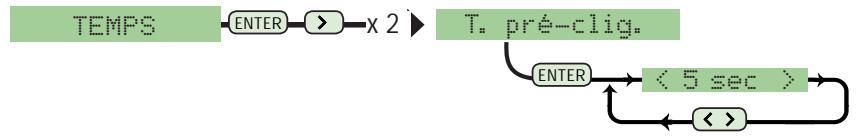

T. Prêt clignotement: temps de la présence du prêt clignotement (de 1" à 5").

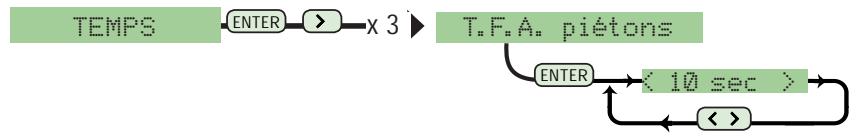

T. C. A. pour piétons: temps de fermeture automatique après une commande d'ouverture pour passage piétons (de 1" à 5").

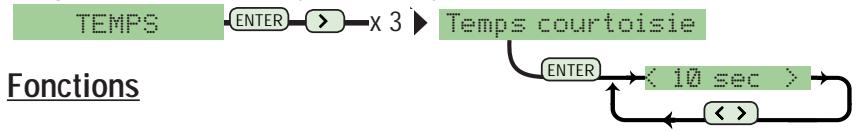

Temps de courtoisie: temps de la lampe de courtoisie (de 1" à 120").

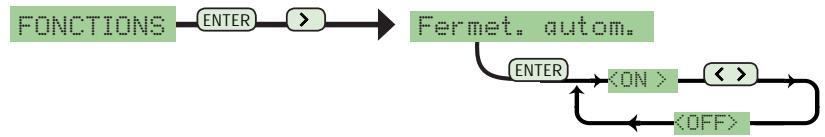

Fonction Automatique: Active ou désactive la fonction fermeture automatique.

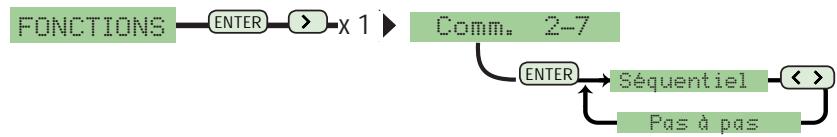

Commande 2-7: Sélectionne le contact séquentiel ou pas à pas.

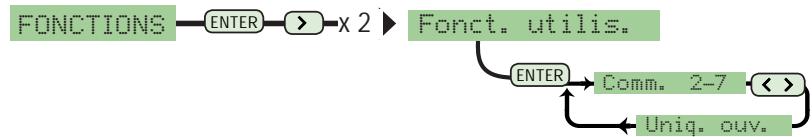

Fonction utilisateur: Permet à l'utilisateur d'effectuer seulement la commande d'ouverture ou la fonction associée à la commande 2-7

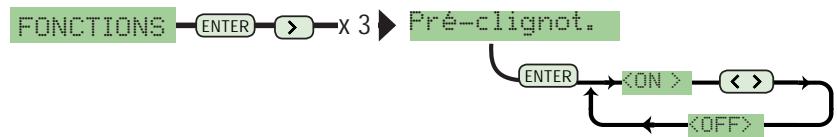

Pré-clignotement: Active ou désactive la fonction de pré-clignotement.

6.4 Description des activités du menu

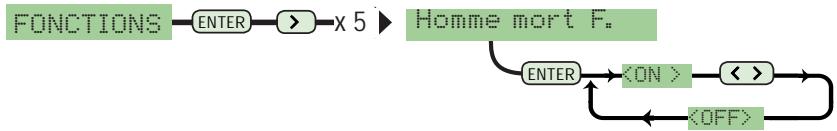

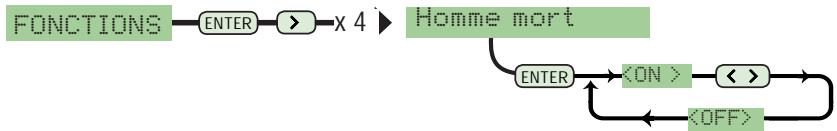

Homme mort (Action Maintenue): Active ou désactive la fonction (Action Maintenue).

Homme mort (Action Maintenue): Active ou désactive la fonction (Action maintenue en fermeture).

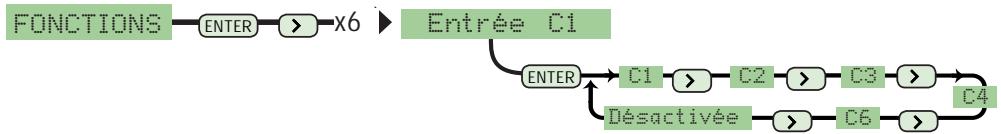

Entrée CY: Entrée contacts de sécurité N. C. Il est possible d'associer les fonctions suivantes:

C1: Réouverture en cours de fermeture, C2: Renouvellement de la fermeture en cours d'ouverture, C3: Stop partiel, C4: Attente de l'obstacle, C6: Réouverture au cours de la fermeture (pour bord de sécurité sensible).

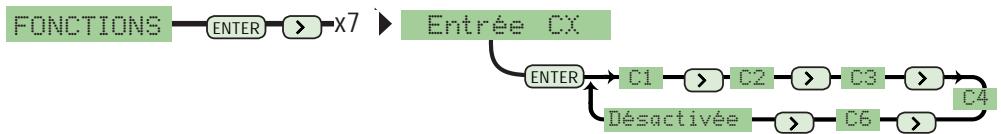

Entrée CX: Entrée contacts de sécurité N. C. Il est possible d'associer les fonctions suivantes:

C1: Réouverture en cours de fermeture, C2: Renouvellement de la fermeture en cours d'ouverture, C3: Stop partiel,

C4: Attente de l'obstacle, C6: Réouverture au cours de la fermeture (pour bord de sécurité sensible).

Test de fonctionnement: Contrôle du parfait état de fonctionnement des dispositifs de sécurité et lecture de l'entrée sur laquelle ils sont connectés.

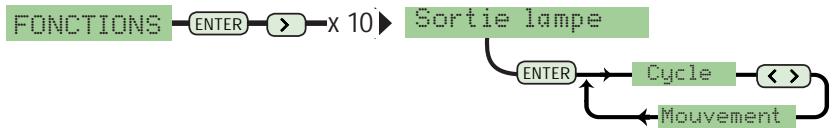

Sortie lampe: Sortie pour la connexion clignotant à 24V, affichable en deux modalités de fonctionnement : Cycle - le clignotant fonctionne tant que l'automatism ne revient pas à la position de fermeture - Mouvement - Le clignotant fonctionne seulement quand l'automatism est en mouvement.

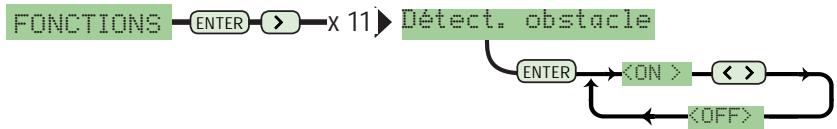

Détection d'obstacle: Quand le motoréducteur est à l'arrêt, il empêche tout mouvement, si les dispositifs de sécurité détectent un obstacle.

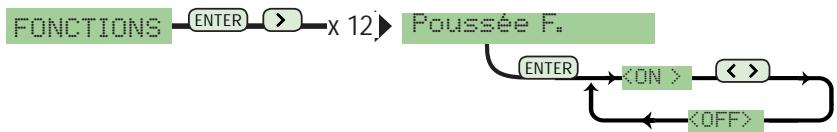

Poussée Frm.: Poussée supplémentaire pour parfaire la fermeture. (utilisable quand le pavage n'est pas uniforme)

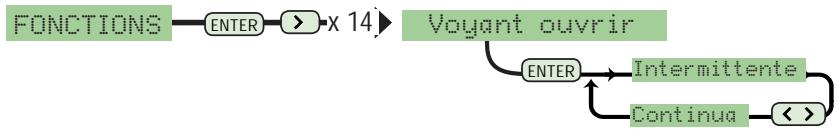

Voyant «ouvre»: pour sélectionner les modalités de fonctionnement du voyant de signalisation mouvement.

6.4 Description des activités du menu

Radio/Utilisateurs Avant d'introduire une fiche de décodage, coupez l'alimentation de l'armoire (voir page 15).

Nouvel Utilisateur : Création de nouveaux utilisateurs

Modification Utilisateur: Pour modifier les fonctions associées à l'utilisateur

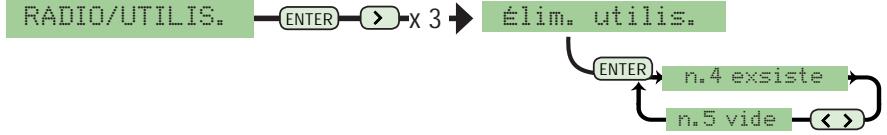

Élimination Utilisateur: Élimine un utilisateur en mémoire. (ex. utilisateur n°4)

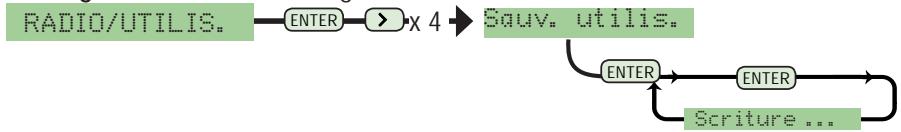

Sauvegarde mémoire: Sauvegarde les utilisateurs dans la liste de la mémoire.

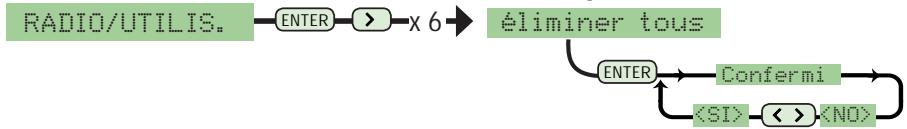

Effacement total: Il efface tous les utilisateurs enregistrés.

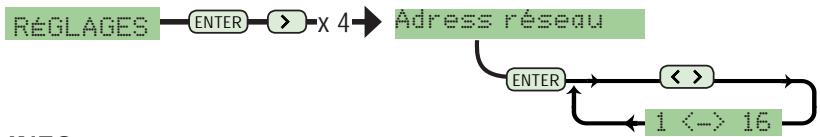

Réglage

Réglage course : Met au point la course et le sens d'ouverture/fermeture. (voir page 14).

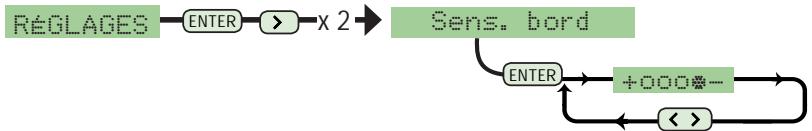

Sensibilité détection d'obstacle (sens, détec, obs.) Il règle la sensibilité de la porte, dans le cas de détention d'obstacle au cours du mouvement.

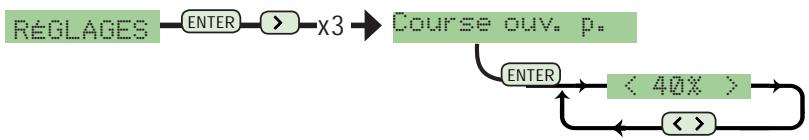

Course ouverture part. : Règle la course d'ouverture partielle.

Course ouverture part. : Règle la course d'ouverture partielle.

Version: Affiche la version du logiciel. Nombre de manoeuvres: Affiche le nombre de manoeuvres effectuées.

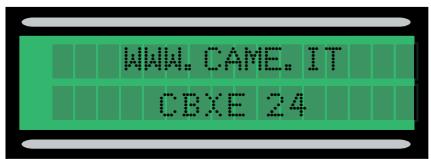

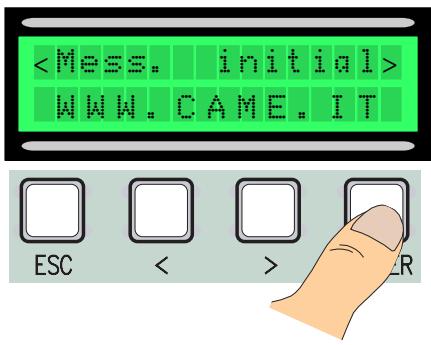

Msg. initial: On saisit le message initial sur l'afficheur.

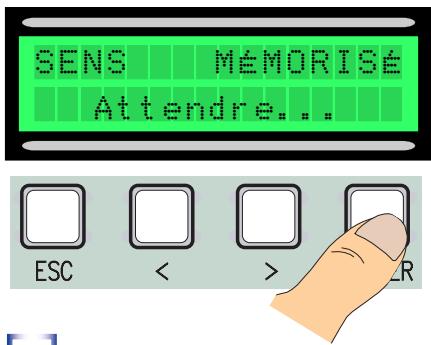

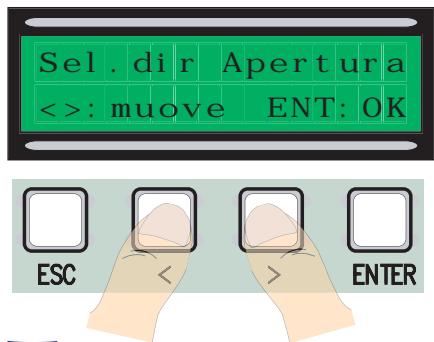

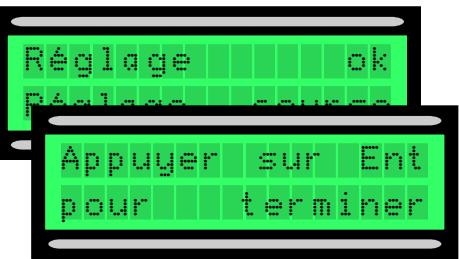

6.5 Réglage course

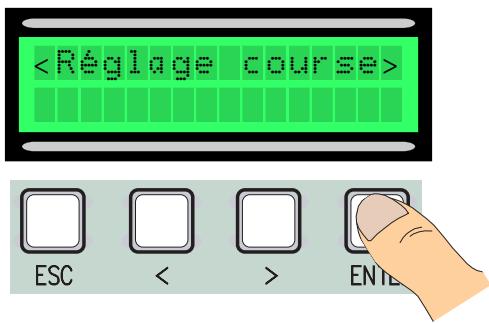

Sélectionnez Réglage Course dans le menu réglage. Appuyez sur la touche ENTER pour confirmer.

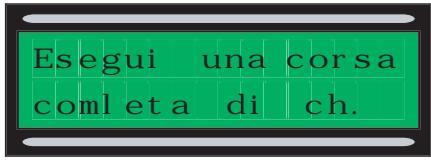

Effectuez une course complète de fermeture en utilisant (< >), jusqu'à la fermeture maximale.

Appuyez sur la touche ENTER pour confirmer.

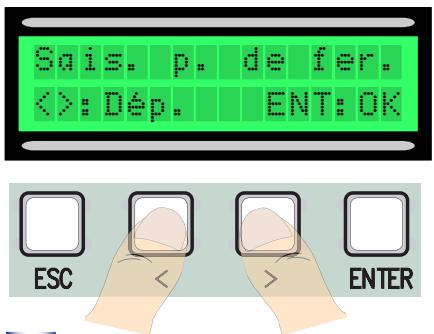

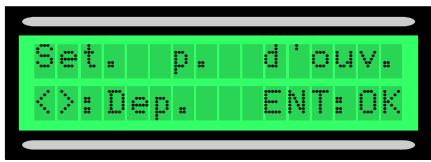

[10] À l'aide de (< >), amenez la porte au point d'ouverture maximale.

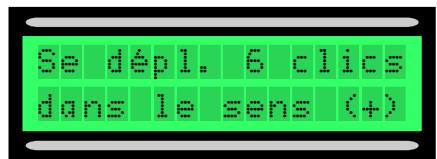

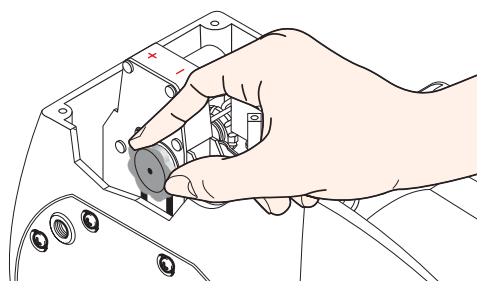

Déplacez la molette vers le + ou le - selon les indications de l'afficheur.

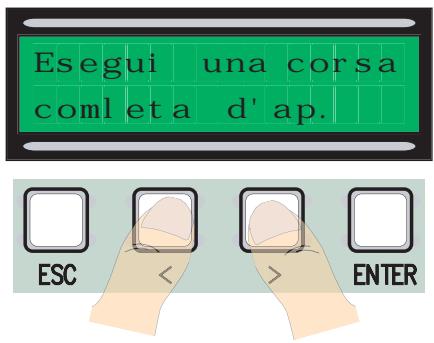

Effectuez une course complète d'ouverture en utilisant (< >), jusqu'à l'ouverture maximale.

Appuyez sur la touche ENTER pour confirmer.

À l'aide de (< >), amenez la porte au point de fermeture.

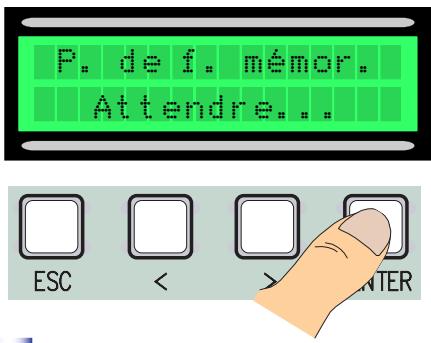

Puis appuyez sur la touche ENTER pour confirmer.

Appuyez sur la touche ENTER pour confirmer.

Faites bouger la porte en ouverture pendant 3'' au minimum.

Puis appuyez sur la touche ENTER pour confirmer.

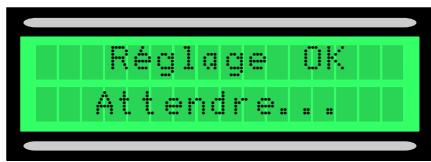

[12] Si le réglage n'a pas été effectué correctement (a) ou n'a pas été achevé (b), un des deux messages suivants s'affichera

• (a) refaites la programmation.. donc recommencez à partir du point 1.
• (b) reposez l'encodeur.... Procédez avec les indications du point 13.

[14] - Appuyez sur la touche ENTER pour confirmer et recommencez à partir du point 1.

6.6 Cartes de décodage

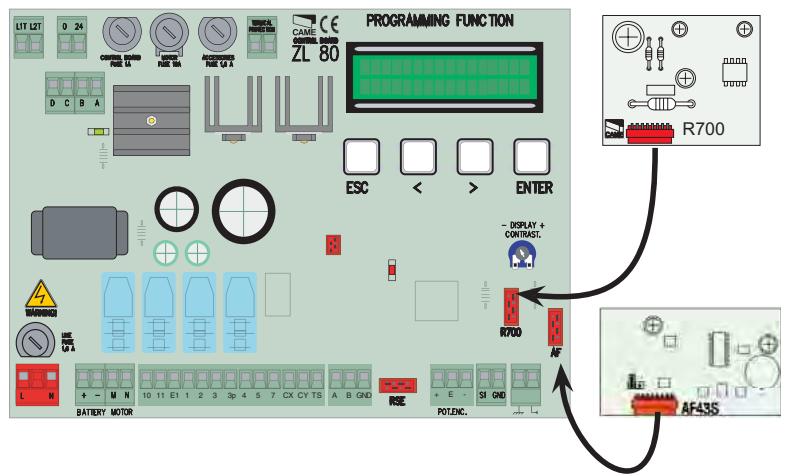

Pour commander la carte par télécommande ou cartes, connectez la carte radio AF adaptée à la télécommande correspondante, et la carte R 700 pour les capteurs de proximité TSP00/LT001.

N. B. Sans la carte de décodage appropriée, il n'est pas possible d'insérer les utilisateurs (nombre d'utilisateurs insérables : 250 au maximum).

Les cartes AF et R700 doivent être connectées en absence d'alimentation.

Frequence/MHz	Carte	Emetteur
FM 26.995	AF130	TFM
FM 30.900	AF150	TFM
AM 26.995	AF26	TOP
AM 30.900	AF30	TOP
AM 433.92	AF43S / AF43SM	TAM / TOP
AM 433.92	AF43SR	ATOMO
AM 40.685	AF40	TOUCH

6.7 Introduction utilisateurs

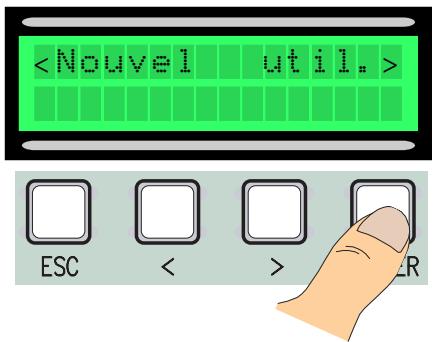

Sélectionnez Nouvel Utilisateur dans le menu Radio/Utilisateurs. Appuyez sur la touche ENTER pour confirmer

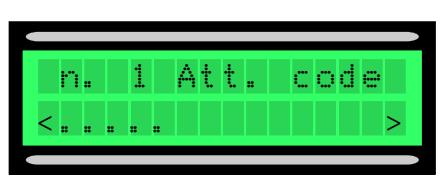

On vous demandera un code qui pourrait être introduit par la radiocommande, la carte à frottement ou à transpondeur, selon le type de capteurs installés dans l'équipement en objet.

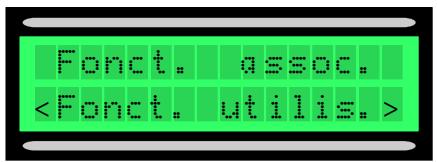

Sélectionnez la fonction à associer à l'utilisateur (Fonction utiliser ou Ouverture Partielle). Appuyez sur la touche ENTER pour confirmer...

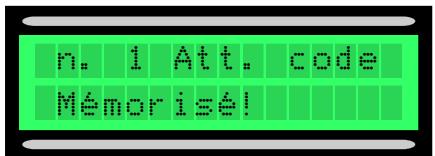

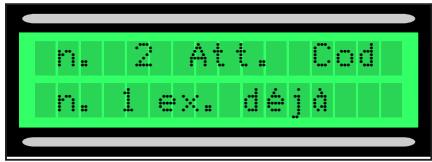

Après l'introduction du code de la radiocommande ou de la carte, l'écran affichera Mémoire (si le code n'a pas déjà été introduit), ou Existe (si le code a déjà été introduit).

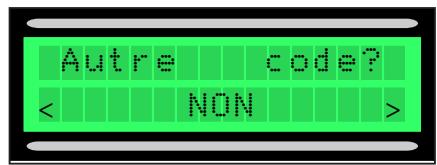

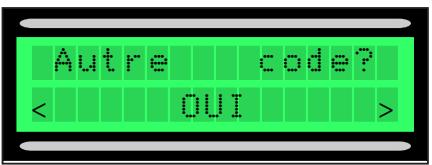

De toute façon, il s'affichera une fenêtre qui demandera si nous voulons ou non introduire un nouveau code.

En sélectionnant NON, le processus d'introduction utilisateurs sera terminé. En sélectionnant OUI, on recommence à partir du point 3.

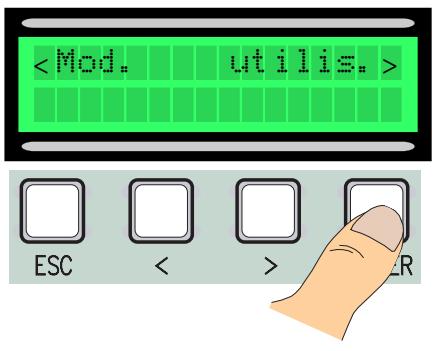

6.8 Modification utilisateurs (fonctions utilisateurs)

Sélectionnez Radio/Utilisateurs dans le menu Radio/Utilisateurs. Appuyez sur la touche ENTER pour confirmer.

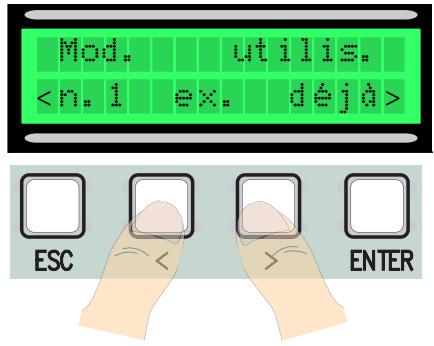

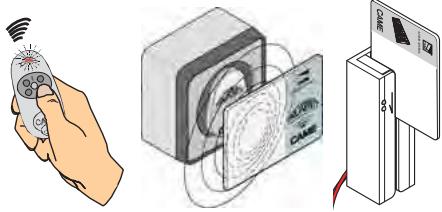

Sélectionnez l'utilisateur pour lequel nous devons ou auquel nous pouvons changer la fonction associée (a) en utilisant les flèches<>, (b) en appuyant sur la touche du transmetteur qui y est associé, (c) en passant/frottant la carte sur le capteur. Appuyez sur la touche ENTER pour confirmer.

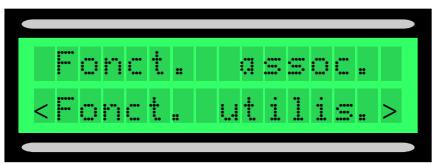

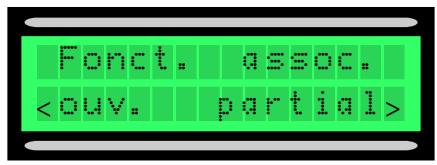

Sélectionnez la fonction à associer à l'utilisateur. Appuyez sur la touche ENTER pour confirmer. P. S. En appuyant sur la touche ENTER pour confirmer on revient à la fenêtre Modification Utilisateurs.

6.9 Modification message initial

Sélectionnez Msg. Initial dans le menu INFO. Appuyez sur la touche ENTER pour confirmer.

La touche ENTER sert pour :

• Déplacer le curseur vers la droite
• Confirmer en appuyant dessus pendant plus de 3''

La touche ESC sert pour : Renvoie à l'écran précédent.

• Déplacer le curseur vers la gauche
• Pour sortir en appuyant dessus pendant plus de 3''

Les touches < > servent pour : - Sélectionner la lettre désirée ou l'espace vide

Ecrire le message désiré : le nombre maximum de caractères est de 32 (16 par ligne). Lorsque le message est inscrit, appuyez sur la touche ENTER pendant 3'' au minimum.

6.10 Message d'erreur

"Contact STOP Ouvert": Vérifiez si le branchement est exact ou si le dispositif connecté est en état de fonctionner.

"Test Services!": Il indique que les dispositifs de sécurité ne fonctionnent pas bien.

"Encodeur Hors service: Vérifiez si le branchement est exact ou si le dispositif connecté est en état de fonctionner.

"Contact CX-CY ouvert": Vérifiez si le branchement est exact ou si le dispositif connecté est en état de fonctionner.

7 Montage couvercle du boîtier.

Montez les charnières à pression

Introduisez les charnières dans le boîtier (à votre choix, sur le côté droit ou gauche) et fixez-les avec les vis et les rondelles fournies.

Elles glissent pour pivoter.

Placez avec un déclic le couvercle sur les charnières, fermez-le et fixez-le avec les vis fournies.

8 Démolition et élimination

Nos produits sont constitués de différents types de matériel. La plupart d'entre eux (aluminium, plastique, fer et câbles électriques) sont assimilables aux déchets solides urbains. Ils peuvent donc être recyclés en les triant et en les portant dans un des centres spécialisés pour le ramassage des déchets.

Par contre, les autres composants (cartes électroniques, piles des radiocommandes, etc.) peuvent contenir des substances polluantes.

Declaration du fabricant

Aux termes de l'Annexe II B de la Directive Machines 98/37/CE

Date de la présente déclaration 07/12/2001

Annexe à la documentation technique (l'original de la Déclaration est disponible sur demande)

Les Représentants de la

déclarant sous leur propre responsabilité que le/les produit/s appelé/s...

ZL80-ZL80C

... sont conformes aux Dispositions législatives nationales qui transposent les Directives communautaires suivantes (ou elles sont applicables de façon spécifique):

DIRECTIVE MACHINES 98/37/CE

DIRECTIVE BASSE TENSION 73/23/CEE - 93/68/CEE

DIRECTIVE COMPATIBILITE ELECTROMAGNETIQUE 89/336/CEE - 92/31/CEE

DIRECTIVE R&TTE 1999/5/CE

Ils déclarent également que le/s produit/s, objet de la présente déclaration, sont fabriqués conformément aux principales normes harmonisées suivantes:

Il est interdit de mettre le/s produit/s, objet de la présente déclaration, en service avant de les incorporer à l'installation et/ou de terminer le montage de cette dernière, conformément aux dispositions de la Directive Machines 98/37/CE

Signature des Représentants

RESPONSABLÉTE TECNICO Monsieur Gianni Michielà

PRESIDENTE

Monsieur Paolo Menuzzo

CAME FRANCE S. A.

7 Rue des Haras

92737 NANTERRE CEDEX

PARIS - FRANCE

Tel [phone]

Fax [phone]
