Type de produit	Décodeur numérique
Marque	Kathrein
Modèle	EXR 2554
Dimensions (L x P x H)	280 x 180 x 45 mm
Poids	0,5 kg
Alimentation	12 V CC, 1 A
Consommation électrique	12 W max
Norme de réception	DVB-S2
Sortie vidéo	HDMI, RCA composite
Sortie audio	HDMI, RCA stéréo, optique
Résolution maximale	1080p
Port USB	1 x USB 2.0 (avant)
Interface utilisateur	Menu OSD en plusieurs langues
Télécommande	Infrarouge, piles AAA incluses
Entrée antenne	Connecteur F (femelle)
Température de fonctionnement	0°C à 45°C
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits liquides.
Sécurité	Débrancher avant nettoyage. Utiliser dans un endroit sec et ventilé.
Pièces détachées et réparabilité	Contacter le service après-vente Kathrein pour les pièces et réparations.

FOIRE AUX QUESTIONS - EXR 2554 KATHREIN

Comment brancher le décodeur EXR 2554 à ma télévision ?

Connectez le câble HDMI du décodeur à votre téléviseur. Si votre téléviseur ne dispose pas d'entrée HDMI, utilisez le câble RCA (péritel ou composite). Branchez ensuite l'antenne satellite à l'entrée F du décodeur.

Comment rechercher les chaînes sur le décodeur ?

Allez dans le menu principal, sélectionnez 'Installation' puis 'Recherche automatique'. Choisissez votre type d'antenne (LNB) et lancez la recherche. Les chaînes seront stockées automatiquement.

Le décodeur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est bien branché sur le décodeur et sur une prise électrique fonctionnelle. Essayez avec une autre prise. Si le problème persiste, contactez le support technique.

Comment mettre à jour le logiciel du décodeur ?

Les mises à jour sont diffusées par satellite. Allez dans le menu 'Mise à jour' et sélectionnez 'Rechercher mise à jour'. Le décodeur téléchargera et installera la version disponible.

Puis-je enregistrer des émissions sur une clé USB ?

Oui, le décodeur EXR 2554 permet d'enregistrer sur clé USB (format FAT32). Branchez la clé, allez dans le menu 'Enregistrements' et choisissez l'option d'enregistrement.

Comment utiliser le contrôle parental ?

Accédez au menu 'Paramètres' puis 'Contrôle parental'. Définissez un code PIN à 4 chiffres. Vous pourrez ensuite verrouiller des chaînes ou des programmes.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (remplacez-les si nécessaire). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur du décodeur. Si le problème persiste, réinitialisez la télécommande en retirant les piles et en appuyant sur une touche pendant 3 secondes.

Comment réinitialiser le décodeur aux paramètres d'usine ?

Allez dans le menu 'Installation' puis 'Réinitialisation d'usine'. Confirmez avec le code PIN par défaut (0000) si demandé. Attention, toutes les données seront effacées.

Le son est absent sur certaines chaînes, pourquoi ?

Certaines chaînes diffusent en audio multilingue. Appuyez sur la touche 'Audio' de la télécommande pour sélectionner la piste audio souhaitée. Vérifiez aussi les branchements audio.

Comment connecter le décodeur à Internet ?

Le décodeur EXR 2554 ne dispose pas de connexion Ethernet ou Wi-Fi intégrée. Il est conçu pour une utilisation hors ligne. Les mises à jour se font par satellite.

MODE D'EMPLOI EXR 2554 KATHREIN

Sat-IF distribution system (4 x sat-IF)

Multi-switch

Features

■ Cascadable multi-switch for distribution of four satellite levels and terrestrial signals across multiple TV/Receiver
■ Only one downlink per TV/Receiver needed (two for twin TV/Receiver)
■ Independent selection of horizontal/vertical, low/high, for each TV/Receiver
■ Switchable via the coaxial cable with 14/18 V and 0/22 kHz signal frequency
■ Integral amplifier for low attenuation in satellite signal band
■ Integral pre-emphasis to equalise cable attenuation
■ Terrestrial signals also receivable even when sat TV/Receiver switched off
■ Terrestrial band: 5-862 MHz, passive
■ High degree of insulation between outputs
■ Multi-switches EXR 2558 and EXR 2554, together with single-cable multi-switches of the EXD and EXE series can be combined
■ Up to eight multi-switches can be cascaded
■ For indoor installation

EXR 2508

■ Multi-switches for eight ports with power supply unit for LNB power feed

NCF 18

■ Low power consumption based on high-efficiency short-circuit-proof switch-mode power supply unit

■ Kathrein Power-Saving:

The LNB power feed is switched off as soon as there are no longer any TV/Receiver active on the EXR 2508 or in the cascade. This function can be deactivated, for instance if loop-through multi-switches without Kathrein Power-Saving as used in the cascade

■ LNB-Fernspeisung über den Eingang horizontal low. Signalisierung Kathrein-Power-Saving über den Stamm „vertikal low“. All other inputs are voltage-free

EXR 2554 and EXR 2558

■ Loop-through multi-switch for system extension with four or eight connections each
■ Kathrein Power-Saving:

As soon as there are no longer any TV/Receiver active, a signal is generated at the last multi-switch via the „vertical low“ trunk. This signal then switches the LNB power supply off.

Technical data

Type EXR 2508 EXR 2554 EXR 2558
Order no. 20510095 20510097 20510096
Subscriber connections 8 4 8
Inputs 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF 1 x terr. 4 x sat-IF	3,5	IF
Frequency ranges MHz 5-862 950-2150 5-862 950-2150 5-862 950-2150
Through loss dB -- 3,5					1,0 2,5^1)	3,5	1,0 2,5^1)
Connection loss ^1)	dB	15 → 17	5 → 0	18 → 20	5 → 0	18 → 20	5 → 0
Horizontal/vertical isolation	dB	-	25	-	25	-	25
Subscriber decoupling	dB	40	25	40	25	40	25
Trunk decoupling	dB	-	-	-	40	-	40
Max. output level ^2)	dBμV	-	109	-	109	-	109
Vertical/holizontal input control	V	12-14,5/16-19
Low/High band control	kHz	0/22
Current consumption per subscriber	mA	20
Nominal input voltage	V	230		-		-
Rated input voltage range	V	198-253		-		-
Nominal input power (800/150/0 mA load)	W	18/4,7/1,7		-		-
Input voltage on DC input ^3)	V	-		18		-
Max. total remote feed current ^3)	mA	800		-		-
Max. remote feed current per trunk	mA	-		1000		1000
Permissible ambient temperature	°C	- 20 to + 50
Connections		F connectors

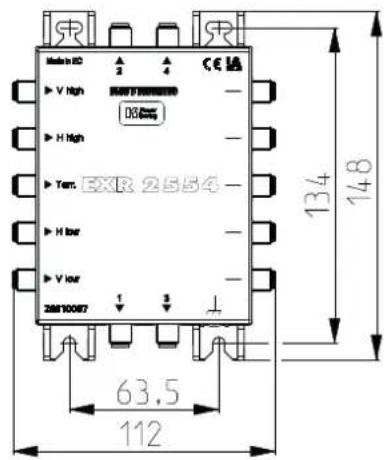

Dimensions (W x H x D)	mm	215 x 148 x 43		112 x 148 x 44		159 x 148 x 43
Packing unit/weight	pc./kg	1 (10)/0,65		1 (10)/0,35		1 (10)/0,45

^1) Frequency-dependent attenuation
2) SAT to EN 60728-3, 35 dB IMA
^3) Via horizontal low input

Please find the technical data from plug-in power supply unit NCF 18 on www.kathrein-ds.com.

Kathrein Power Saving

If an EXR 2508 is operated as a stand-alone device or is operated in conjunction with other multi-switches which bear the Kathrein Power-Saving logo, Kathrein Power-Saving can be activated when the stand-by switch is set to "ON". If a TV/Receiver is included in the cascade, the LNB is supplied from the last multi-switch.

Multi-switches without Kathrein Power-Saving do not generate any signal to the last multi-switch. In order to ensure an uninterrupted power supply to the LNB, the stand-by switch must be set to „OFF“.

Installation example (symbolic representation)

SIMPLIFIED EU DECLARATION OF CONFORMITY

Hereby, KATHREIN Digital Systems GmbH declares that the devices discribed in this document are in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.kathrein-ds.com

Installation and safety instructions

The equipment described is designed solely for the installation of satellite reception systems and may only be installed by trained specialist personnel.
▶ Any other use, or failure to comply with these instructions, will result in voiding of warranty cover.
The equipment may only be installed in dry indoor areas. Do not install on or against highly combustible materials.
The equipment must be provided with an earthing wire (Cu, at least 4 mm ^2 ).
The safety regulations set out in the current EN 60728-11 and EN 62368-1 standards must be complied with.
▶ Fasteners for concrete substrates and masonry: 4 suitable plugs and associated screws with half-round or cylindrical head, outer thread diameter 4.5-5 mm, head diameter ≥ 9 mm and a screw length ≥ 30 mm. For other types of wall, use the appropriate screws or screw-dowel systems, which offer the same or better fastening.
▶ Connector: RF plug 75 Ω (series F) to EN 61169-24.
▶ Unused subscriber ports should be closed off with 75 Ω resistors (e.g. EMK 03).
To comply with the EMC requirements, only the NCF 18 is approved as a plug-in power supply unit. Screw the F-connector of the power supply unit for the LNB supply to the „DC“ socket of the EXR 2508.

Risk of damage to property!

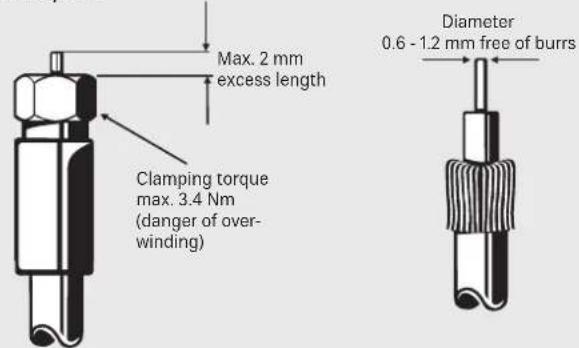

An inner cable conductor with a diameter greater than 1.2 mm, or the presence of burrs may damage the device inputs/outputs beyond repair.

Current-carrying device

▶ Do not open or tamper with the unit!
When working on the system always unplug the power supply unit from the wall socket!
▶ Ensure adequate clearance! Clearance all round at least 5 cm!
▶ The unit must not be mounted on the ceiling.
▶ Free circulation of air must be possible to discharge the heat emitted by the unit. Risk of overheating!
▶ Permissible ambient temperature -20 to +50 °C.

Important:

The power supply unit must be easily accessible and operable.
The only reliable method of disconnecting the unit from the mains is to unplug the plug-in power supply unit.
Therefore the power supply unit must be easily accessible.

Disposal

Electronic equipment

Electronic equipment is not domestic waste – in accordance with directive 2012/19/EU OF THE EUROPEAN PARLIAMENT AND THE COUNCIL dated 4th July 2012 concerning used electrical and electronic appliances, it must be disposed of properly. At the end of its service life, take this unit for disposal at a designated public collection point.
