5046038 - Cellule photoélectrique SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cellule photoélectrique reflex
Marque	SOMFY
Modèle	5046038
Tension d'alimentation	24 V AC/DC
Temps de réponse	≤ 30 ms
Fonction principale	Arrêter ou inverser le mouvement d'une motorisation en cas de détection d'obstacle
Entrée MUTE	Oui, pour autotest selon EN 12978
Normes de sécurité	EN 12978, EN 12453 Annexe A
Indicateur LED	LED sur le dessus du capot (allumée = alignement correct)
Type de sortie relais	Contact NO (normalement ouvert) configurable
Configuration dip switch 1	Position NO pour relais normalement ouvert
Configuration dip switch 2	Position MAKE
Raccordement électrique	Presse-étoupe avec passe-fil adapté, bouchon d'obturation pour passe-fil inutilisé
Fixation	Par équerre fournie, réglage vertical et horizontal
Réflecteur	Fourni, à fixer séparément
Entretien et nettoyage	Nettoyer le réflecteur et la partie rouge de la cellule avec de l'eau et un chiffon doux
Recommandations d'installation	Vérifier la compatibilité avec l'automatisme, respecter les règles de sécurité
Sécurité supplémentaire	Utiliser exclusivement avec un dispositif de limitation des forces conforme à EN 12453
Alimentation vérification	Vérifier la tension 24 V AC/DC en cas de dysfonctionnement
Utilisation	Pour motorisations de portails, garages, etc.

FOIRE AUX QUESTIONS - 5046038 SOMFY

Comment installer la cellule photoélectrique SOMFY 5046038 ?

Fixez d'abord le réflecteur, puis la cellule en utilisant l'équerre si nécessaire. Raccordez le câble électrique selon le schéma, puis ajustez l'alignement jusqu'à ce que la LED s'allume. Serrez les vis.

Que faire si la LED ne s'allume pas ?

Vérifiez l'alimentation 24 V AC/DC, le câblage, et l'alignement entre la cellule et le réflecteur. La LED reste éteinte en cas de défaut d'alimentation, de relais ou d'alignement.

Comment régler les dip switches ?

Le dip switch 1 doit être en position NO pour un contact normalement ouvert. Le dip switch 2 doit être en position MAKE. Consultez le schéma de détail dans la notice.

Quelle est la fonction de l'entrée MUTE ?

L'entrée MUTE permet d'effectuer un autotest de la cellule conformément à la norme EN 12978, garantissant son bon fonctionnement.

Comment nettoyer la cellule et le réflecteur ?

Utilisez de l'eau et un chiffon doux pour nettoyer la partie rouge de la cellule et le réflecteur. N'utilisez pas de produits abrasifs.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble adapté à la section du presse-étoupe. Le passe-fil doit être choisi en fonction de la section du câble. Obturez le passe-fil inutilisé avec le bouchon fourni.

Cette cellule est-elle compatible avec tous les automatismes SOMFY ?

Vérifiez que votre automatisme prévoit le raccordement de cet accessoire. La cellule est conçue pour être utilisée avec un dispositif de limitation des forces conforme à la norme EN 12453 Annexe A.

Quel est le temps de réponse de la cellule ?

Le temps de réponse est inférieur ou égal à 30 ms.

Que faire si l'automatisme ne réagit pas quand je coupe le faisceau avec la main ?

Vérifiez la position du dip switch 1 (doit être sur NO) et du dip switch 2 (doit être sur MAKE). Assurez-vous que le relais commute correctement.

Puis-je utiliser la cellule en extérieur ?

La notice n'indique pas explicitement une utilisation extérieure, mais elle est conçue pour des motorisations de portails. Protégez-la des intempéries si nécessaire et suivez les recommandations de sécurité.

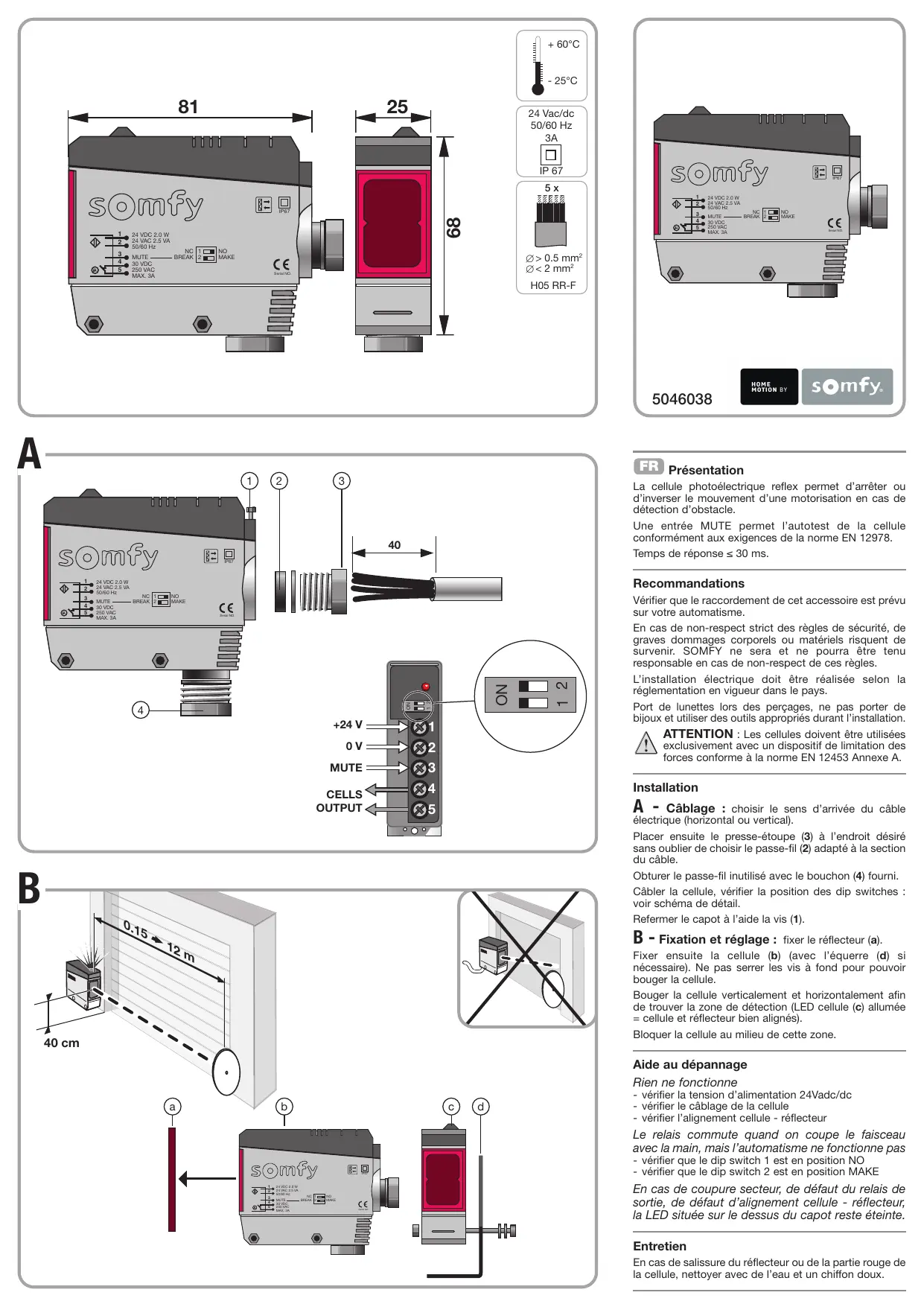

MODE D'EMPLOI 5046038 SOMFY

La cellule photoélectrique reflex permet d'arrêter ou d'inverser le mouvement d'une motorisation en cas de détection d'obstacle.

Une entrée MUTE permet l'autotest de la cellule conformément aux exigences de la norme EN 12978.

Temps de réponse ≤ 30 ms.

Recommendations

Vérifier que le raccordement de cet accessoire est prévu sur votre automatisme.

En cas de non-respect strict des règles de sécurité, de graves dommages corporels ou matériels risquent de survenir. SOMFY ne sera et ne pourra être tenu responsable en cas de non-respect de ces règles.

L'installation électrique doit être réalisée selon la réglementation en vigueur dans le pays.

Port de lunettes lors des perçages, ne pas porter de bijoux et utiliser des outils appropriés durant l'installation.

ATTENTION : Les cellules doivent être utilisées exclusivement avec un dispositif de limitation des forces conforme à la norme EN 12453 Annexe A.

Installation

A - Câblage : choisir le sens d'arrivée du câble électrique (horizontal ou vertical).

Placer ensuite le presse-étoupe (3) à l'endroit désiré sans oublier de choisir le passe-fil (2) adapté à la section du câble.

Obturer le passe-fil inutilisé avec le bouchon (4) fourni.

Câbler la cellule, vérifier la position des dip switches : voir schéma de détail.

Refermer le capot à l'aide la vis (1).

B - Fixation et réglage : fixer le réflecteur (a).

Fixer ensuite la cellule (b) (avec l'équerre (d) si nécessaire). Ne pas serrer les vis à fond pour pouvoir bouger la cellule.

Bouger la cellule verticalement et horizontalement afin de trouver la zone de détection (LED cellule (c) allumée = cellule et réflecteur bien alignés).

Bloquer la cellule au milieu de cette zone.

Aide au dépannage

Rien ne fonctionne

• vérifier la tension d'alimentation 24Vadc/dc
• vérifier le câblage de la cellule
• vérifier l'alignement cellule - réflecteur

Le relais commute quand on coupe le faisceau avec la main, mais l'automatisme ne fonctionne pas - vérifier que le dip switch 1 est en position NO

- vérifier que le dip switch 2 est en position MAKE

En cas de coupure secteur, de défaut du relais de sortie, de défaut d'alignement cellule - réflecteur, la LED située sur le dessus du capot reste éteinte.

Entretien

En cas de salissure du réflecteur ou de la partie rouge de la cellule, nettoyer avec de l'eau et un chiffon doux.
