Type de produit	Commande individuelle vent/soleil pour stores et vénitiens 230V
Marque	SOMFY
Modèle	SOLIRIS UNO
Alimentation	220V-240V ~50Hz
Indice de protection (automatisme)	IP40 (installé en intérieur)
Indice de protection (capteur)	IP33
Température de fonctionnement (automatisme)	+5° à +40°C
Température de fonctionnement (capteur)	-20° à +50°C
Contact relais	> 0.8 / 3A / 230V / 50Hz
Réglage du vent	de 5 à 80 km/h
Réglage de l'horizontalité du capteur	±15°
Fonctions principales	Protection vent seul ou vent/soleil, mode store, mode vénitien, mode démo, orientation des lames, position intermédiaire
Compatibilité moteurs	Moteurs standard SOMFY (LS, LT, IPSO)
Câble capteur	4 x 0.75 mm²
Nombre de pages de la notice	2 pages
Garantie	Conforme à la directive 1999/5/EC

FOIRE AUX QUESTIONS - SOLIRIS UNO SOMFY

Comment tester le capteur SOLIRIS ?

Positionnez le switch sur l'icône vent seul, tournez le potentiomètre vent sur 5 km/h et le potentiomètre soleil sur Test. En soufflant sur le capteur, la LED rouge doit s'allumer. En masquant le capteur, la LED jaune s'allume après 2 minutes.

Comment programmer le mode store ?

Appuyez sur MODE jusqu'à ce que les LEDs rouge et jaune clignotent alternativement, puis relâchez. Appuyez sur la touche ▲ jusqu'à ce que la LED jaune s'allume brièvement 2 fois. Le mode store est programmé.

Comment programmer le mode vénitien ?

Appuyez sur MODE jusqu'à ce que les LEDs rouge et jaune clignotent alternativement, puis relâchez. Appuyez sur la touche ▼ jusqu'à ce que la LED rouge s'allume brièvement 2 fois. Le mode vénitien est programmé.

Comment réinitialiser le mode démo ?

Pour quitter le mode démo, reportez-vous au chapitre Programmation de la notice. Sinon, le produit restera en fonctionnement démo. Le mode démo réduit les temporisations pour faciliter l'installation.

Que faire si les LEDs ne s'allument pas ?

Vérifiez le câblage de l'automatisme et du capteur SOLIRIS. Assurez-vous que l'alimentation secteur est présente.

Comment programmer une position intermédiaire ?

Faites monter le store en fin de course haute. Appuyez simultanément sur stop et descente jusqu'à ce que le store descende (environ 3 s). La LED verte s'allume. Arrêtez le store à la position souhaitée avec stop, puis maintenez stop enfoncé 2 s. La LED verte s'éteint, la position est mémorisée.

Comment annuler la position intermédiaire ?

Positionnez le store sur la position intermédiaire, puis appuyez sur la touche stop pendant 10 secondes. La LED rouge s'allume pour confirmer l'annulation.

Comment utiliser l'orientation automatique des lames en mode vénitien ?

Après avoir programmé l'orientation, faites une impulsion sur stop. Le vénitien se met en position intermédiaire puis oriente les lames automatiquement.

Que faire si le store ne descend pas manuellement ?

Vérifiez que la LED rouge du vent n'est pas allumée (vent trop fort). Vérifiez le câblage du moteur et testez le moteur en direct. Vérifiez également le câblage de l'automatisme.

Quelle est la différence entre les modes vent seul et vent/soleil ?

En mode vent seul, la protection agit uniquement sur le vent. En mode vent/soleil, le store descend automatiquement en cas de fort ensoleillement et remonte après une temporisation, en plus de la protection vent. Utilisez le switch sur la face avant pour choisir le mode.

MODE D'EMPLOI SOLIRIS UNO SOMFY

Le mode démo est un mode fixé où toutes les temporisations sont réduites afin de simplifier l'installation mais aussi pour permettre d'utiliser continuellement le produit pour les show-room.

Le mode DEMO STORE :

En mode démo store, chaque appui sur les touches △,

ouvrir déclenche un ordre.

• Appuyer sur MODE jusqu'à ce que les leds rouge et jaune clignotent alternativement puis relâcher.
• Appuyer simultanément sur les touches MODE et jusqu'à ce que le led clignote 4 fois.

Le mode démo store est programme.

Pour quitter le mode démo, vous reporter au chapitre «PROGRAMMATION», sinon le produit restera en fonctionnement démo.

Les temporisations

	Mode normal	Mode Démo
Apparition soleil	2 min.	10 sec.
Disparition soleil	15/30 min.	15 /30sec.
Apparition vent	2 sec.	2 sec.
Disparition vent	30 sec/12 min.	15 sec.
Relais de sortie	3 min.	30 sec.

Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles, de leur apporter toutes modifications techniques que nous jugerons utiles.

Soliris UNO

Tension secteur: 220V-240V~50Hz ■ Indice de protection : IP40 (installé en intérieur) ■ Température de fonctionnement: +5° à +40°C Produit classe ■ Milieu normalement pollué. ■ Contact relais: > 0.8 / 3A / 230V / 50Hz Réglage du vent : de 5 à 80 km/h

Capteur soliris

■ Indice de protection : IP33 ■ Température de fonctionnement: -20° à +50°C Réglage de l'horizontalité du capteur à +/- 15° ■ Milieu normalement pollué. Cable: 0 × 0.75 ~mm^2

Diagnostics

Les leds ne s'allument pas.

Vérifier le câblage de l'automatisation et du capteur SOLIRIS.

Le store ou le vénitien refuse de descendre manuellement.

Vérifier que la LED rouge du vent n'est pas allumée. Vérifier le câblage du moteur et tester le moteur en direct. Vérifier le câblage de l'automatisation.

Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC.

Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.somfy.com Rubrique CE

SOMFY FRANCE: [phone] (0,12 €/min) www.somfy.fr

Copyright © 2001-2008 Somfy SAS. All rights reserved. SOMFY SAS, capital 20 000 000 Euros - RCS Bonneville 303 970 230 - 05/2008

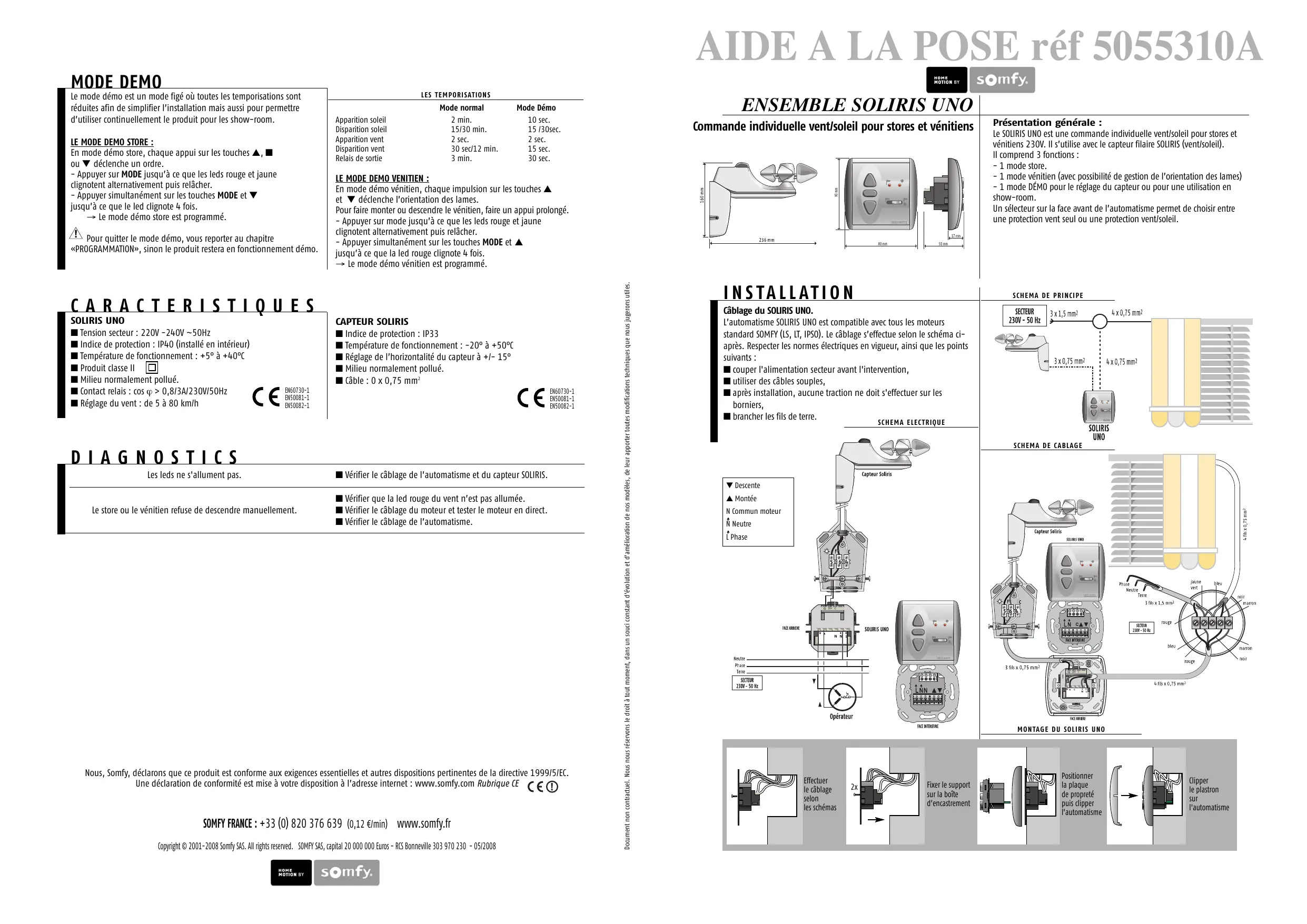

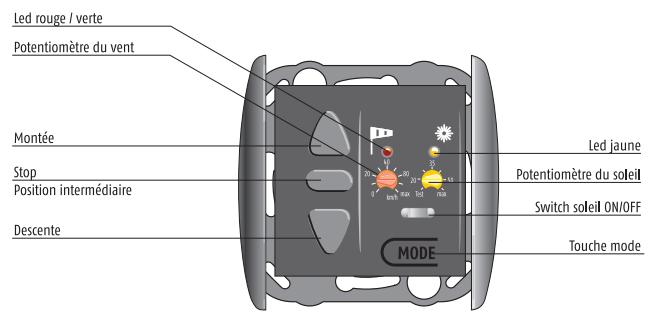

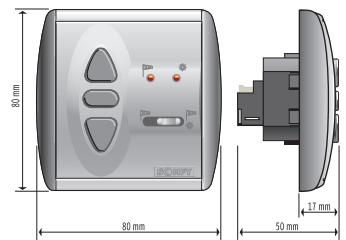

Ensemble soliris UNO

Commande individuelle vent/soleil pour stores et vénitiens

Présentation générale :

Le SOLIRIS UNO est une commande individuelle vent/soleil pour stores et vénitiens 230V. Il s'utilise avec le capteur filaire SOLIRIS (vent/soleil).

Il comprend 3 fonctions :

• 1 mode store.
• 1 mode vénitien (avec possibilité de gestion de l'orientation des lames)
• 1 mode DEMO pour le réglage du capteur ou pour une utilisation en show-room.

Un sélecteur sur la face avant de l'automatism permet de choisir entre une protection vent seul ou une protection vent/soleil.

Câblage du soliris UNO.

L'automatisme SOLIRIS UNO est compatible avec tous les moteurs standard SOMFY (LS, LT, IPSO). Le câblage s'effectue selon le schéma ci-après. Respecter les normes électriques en vigueur, ainsi que les points suivants :

■ couper l'alimentation secteur avant l'intervention,

■ Utiliser des câbles couples, ■ après installation, aucune traction ne doit s'effectuer sur les borniers. Brancher les fils de terre.

SCHEMA DE PRINCIPLE SOLIRI: UNO

SCHEMA ELECTRIQUE

SCHEMA DE CABLAGE MONTAGE DU SOLIRIS UNO

Effectuer le câblage selon les schémas

Fixer le support sur la boîte d'encastrement. Positionner la plaque de propriété puis clipper l'automatisme.

Clipper le plastron sur l'automatism

Fonction vent/soleil ou VENT seul

2 modes possibles :

• commande par capteur vent ou manuelle

commande par capteur vent et soleil ou manuelle

Pour désirer l'un de ces deux modes, il suffit de positionner

le switch sur l'icone correspondante

L'automatisme SOLIRIS UNO ne protège pas contre les rafales de vent.

TEST Du capteur

1 - Positionner le switch sur 2 - Tourner le potentiomètre vent sur la position : 5 km/h 3 - Tourner le potentiomètre soleil sur la position : Test 4 - Les résultats :

Utilisation

Le capteur SOLIRIS permet de piloter des moteurs Somfy (ex: LS, LT, SLT) en fonction du vent et du soleil. Le capteur SOLIRIS ne protège pas contre les rafales.

Quand l'intensité lumineuse excède le réglage fait sur le potentiomètre «Soleil», un ordre de descente est envoyé par le capteur au bout de 2 min.

Si une position a été enregistrée, la store descendra jusqu'à celle-ci.

Quand l'intensité lumineuse passe sous le seuil réglé sur le potentiomètre «soleil», une temporisation variable de 15 à 30 minutes est activée. (Suivant le temps de présence du soleil).

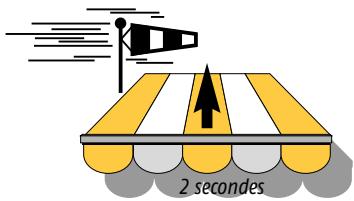

La fonction SOLEIL

Une fois cette temporisation terminée, un ordre de montée est transmis au store.

Quand l'intensité du vent excède le réglage fait sur le potentiamètre «vent», un ordre de montée est envoyé par le capteur au bout de 2 secondes.

Tant que l'intensité du vent est toujours supérieure au réglage du potentiamètre «vent», aucun ordre manuel ou automatique ne peut être donné.

La fonction VENT

Quand l'intensité du vent est inférieure au réglage du potentiomètre «vent», la fonction soleil est inhibée pendant 12 minutes.

Cependant, au bout de 30 secondes, un ordre peut être transmis manuellement à l'aide des touches de commande du SOLIRIS UNO.

En mode Vent/Soleil, si il n'y a pas de soleil

et que vous faites descendre la toile manuellement (), le store remontera automatiquement au bout de 3 minutes. Pour que le store reste en bas, lors d'un ordre manuel, positionner le switch sur la position vent.

Programmation

Le SOLIRIS UNO peut être utilisé pour piloter un store (mode store) ou un vénitien (mode vénitien).

ATTENTION : pendant la programmation, aucune information n'est transmise par le(s) capteur(s). Positionner le switch sur la position vent.

Le mode STORE

En mode store, chaque appui sur les touches , ou déclenche un ordre. C'est le mode par défaut du SOLIRIS UNO.

Programmation du mode store :

• Appuyer sur MODE jusqu'à ce que les leds rouge et jaune clignotent alternativement, puis relâcher.
• Appuyer sur la touche jusqu'à ce que la led jaune s'allume brièvement 2 fois.
• Le mode store est programmé.

Le mode venitien

En mode vénitien, chaque impulsion sur les touches ∇ ou Δ déclenche l'orientation des lames. Pour faire monter ou descendre le store vénitien, faire un appui prolongé.

Programmation en mode vénitien :

• Appuyer sur MODE jusqu'à ce que les leds rouge et jaune clignotent alternativement, puis relâcher.
• Appuyer sur la touche jusqu'à ce que la led rouge s'allume brièvement 2 fois.
• Le mode vénitien est programme.

Test : pour vérifier dans quel ordre le SOLIRIS UNO est program mé, faire une impulsion sur la touche MODE

Led jaune Mode store

Led rouge Mode vénitien

Orientation automatique des LAMES

Dans le mode vénitien, il est possible de programmer l'orientation des lames. Pour cela, il faut avoir précédemment programmé la position intermédiaire.

1 - Positionner le vénitien en position haute. 2 - Appuyer sur la touche ■. Le vénitien va se positionner sur sa PI lames fermées. 3 - Appuyer simultanément sur les touches et jusqu'à ce que les lames commencent à s'orienter puis relâcher. La led verte s'allume. 4 - Ajuster l'angle des lames à l'aide des touches , et A. 5 - Appuyer sur la touche ■ jusqu'à ce que la led verte s'éteigne. L'orientation des lames est programmée.

Utilisation de l'orientation automatique

Faire une impulsion sur la touche stop. Le vénitien se met en position intermédiaire puis oriente les lames.

Annulation de l'orientation automatique

Pour annuler l'orientation automatique, il suffit de positionner le vénitien sur la PI, puis d'exercer une pression sur la touche stop pendant 10 secondes.

La LED rouge s'allume pour indiquer que l'orientation automatique a été annulée.

Position intermediaire

Dans le mode store ou vénitien, il est possible avec le SOLIRIS UNO de programmer 1 position intermédiaire accessible dans toutes les positions

Programmation de la position intermédiaire

Faire monter le store en fin de course haute.

Appuyer simultanément sur les touches stop et descente jusqu'à ce que le store descende (-3s). La LED verte s'allume.

Appuyer sur la touche stop afin d'arrêter le store dans la position intermédiaire souhaitée (Si nécessaire, appuyer sur ou ).

Maintenir la touche stop enfoncée durant 2 s. Le SOLIRIS UNO vient de mémoriser la position intermédiaire. La led verte s'éteint.

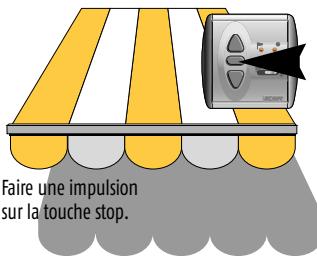

Faire une impulsion sur la touche stop.

Le store se met en position intermédiaire.

Utilisation de la position intermédiaire

Le store se met en position intermédiaire.

Si le SOLIRIS UNO est en position vent/soleil

et que vous avez programmé une position intermédiaire, le store/vénitien va aller automatiquement à la PI lorsque la luminosité va excéder le réglage du potentiomètre «soleil».

Annulation de la position intermédiaire

Pour annuler la position intermédiaire, il suffit de positionner le store sur la PI et d'exercer une pression sur la touche stop pendant 10 secondes. La LED rouge s'allume pour indiquer que la position intermédiaire a été annulée.
