Intitulé	Description
Type de produit	Sonde solaire pour automatisation de stores et volets roulants
Caractéristiques techniques principales	Détection de la lumière, transmission sans fil RTS
Alimentation électrique	Fonctionne à l'énergie solaire
Dimensions approximatives	Dimensions compactes pour une installation discrète
Poids	Léger, facilitant l'installation
Compatibilités	Compatible avec les moteurs Somfy RTS
Type de batterie	Batterie rechargeable intégrée
Tension	5V (via panneau solaire)
Puissance	Consommation minimale grâce à l'énergie solaire
Fonctions principales	Régulation automatique des stores en fonction de l'ensoleillement
Entretien et nettoyage	Nettoyage régulier du panneau solaire pour une efficacité optimale
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Somfy
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales utiles	Installation facile, sans câblage nécessaire, idéal pour les rénovations

FOIRE AUX QUESTIONS - SUNIS SENSOR RTS SOMFY

Comment installer le capteur SOMFY Sunis Sensor RTS ?

Pour installer le capteur, fixez-le à l'emplacement souhaité à l'aide des vis fournies. Assurez-vous qu'il est orienté vers la source de lumière et qu'il est bien à l'abri des obstacles.

Comment synchroniser le capteur avec mes volets roulants RTS ?

Pour synchroniser le capteur, appuyez sur le bouton 'PROG' de votre capteur, puis sur le bouton de programmation de votre volet roulant dans les 5 secondes qui suivent.

Que faire si le capteur ne réagit pas à la lumière ?

Vérifiez que le capteur n'est pas obstrué par des objets. Assurez-vous également que la batterie est chargée et que le capteur est correctement installé.

Comment changer la batterie du SOMFY Sunis Sensor RTS ?

Pour changer la batterie, retirez le capteur de son support, ouvrez le compartiment de la batterie et remplacez la batterie par une nouvelle, de type CR2430.

Le capteur fonctionne-t-il avec tous les types de volets roulants ?

Le SOMFY Sunis Sensor RTS fonctionne uniquement avec les volets roulants équipés de la technologie RTS. Vérifiez la compatibilité avant l'installation.

Comment réinitialiser le capteur ?

Pour réinitialiser le capteur, appuyez et maintenez le bouton 'PROG' pendant environ 10 secondes jusqu'à ce que le voyant clignote, indiquant que le capteur a été réinitialisé.

Quelles sont les dimensions du capteur SOMFY Sunis Sensor RTS ?

Les dimensions du capteur sont de 8,9 cm de hauteur, 5,5 cm de largeur et 3,5 cm de profondeur.

Le capteur est-il résistant à l'eau ?

Le SOMFY Sunis Sensor RTS est conçu pour une utilisation en intérieur et ne doit pas être exposé directement à l'eau ou à des conditions climatiques extrêmes.

MODE D'EMPLOI SUNIS SENSOR RTS SOMFY

• Exposez le capteur 20 min à la lumière du jour afin d'initialiser son système d'autonomie (placer les cellules sous la plus fine alimentaire naturelle possible).
• Appuyez brievement sur le bouton MODE pour vérifier le niveau de charge du capteur : diode allumée = capteur prét à être utilisé.

DESCRIPTION DU PRODUIT

Le capteur SUNIS RTS est un capteur solaire radio sans fil, qui fonctionne de manière autonome grâce à des cellules solaires intégrées.

Ce capteur permet la descente et la montée automatique du store en fonction de l'ensoleillement.
- Compatible avec les recepteurs et capteurs RTS extérieurs de Somfy.

1. Bouton PROG

2. Diode indiquant l'intensité lumineuse et le mode sélectionné

3. Bouton MODE (bascul mode démo/mode normal)

4. Potentiometre

5. Canteur solaire (detected intensity lumineuse)

6. Cellule solaire (pour charger le canteur)

7. Voro

8. vence 2. 3. 4.

B. Bolller

1. Support mural

CHARACTERISTIQUES

• Il est possible d'enregistrer jusqu'à 3 capteurs dans un seul moteur. Le Sunis RTS peut donc être combiné à d'autres capteurs RTS (Eolis RTS, Soliris RTS).

• Un capteur Sunis RTS peut être enregistré dans plusieurs moteurs différents.

• Alimentation : solaire (cellules solaires)

Autonomie : 24 heures sans apport supplémentaire d'intensité lumineuse.

PROGRAMMATION

• Pour pouvoir être programme, le capteur doit être charge (voir en A)

• Entrez en mode de programmation

Appuyez pendant plus de 2 s sur le bouton PROG de la télécommande, jusqu'au va-et-vient du moteur.

1. Associez un capteur

Appuyez brievement sur le bouton PROG du capteur jusqu'au va-et-vient du moteur.

• Attention: si le capteur était déjà enregistré, il est supprimé

Suppression d'un capteur

Répétez les étapes 1 et 2 du point D.

SEUIL	MODE «UTILISATEUR»	MODE «DEMO»
Intensité du soleil trop faible : Diode rouge	Fixe pendant 5 s	Clignote pendant 30 s
Intensité du soleil suffisante : Diode verte	Fixe pendant 5 s	Clignote pendant 30 s

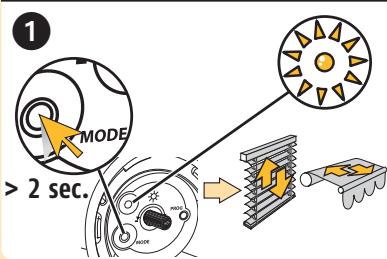

1. Sélectionnéz le mode «DEMO»

Appuyez sur le bouton MODE pendant plus de 2 s. -> jusqu'au va-et-vient du moteur. La diode se met alors a clignoter pendant 30 s.

1. Reglez le seuil d'intensité du soleil à l'aide du potentiomètre

La diode passée au vert lorsque vous atteignez le niveau d'intensité lumineuse actuelle. Le niveau que vous reglez deviendra le niveau de déchélement.

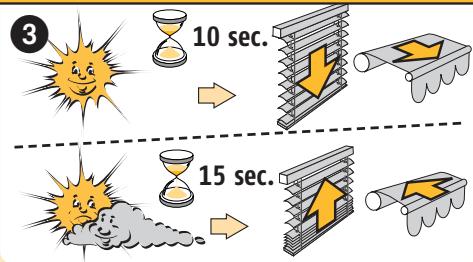

1. Effectuez un test de fonctionnement

Les temps de réaction en fonction de l'apparition et la disparaison du soleil sont réduits (utilisée une lampe pour simuler la présence du soleil par temps couvert).

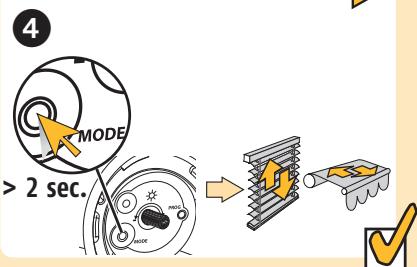

1. Sélectionnez le mode «UTILISATEUR»

Appuyez sur le bouton MODE pendant plus de 2 s jusqu'a la reaction du moteur.

Le mode «DEMO» revient automatiquement en mode «UTILISATEUR» au bout de 3 min.

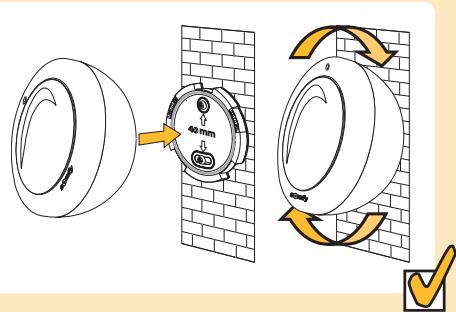

F. INSTALLATION

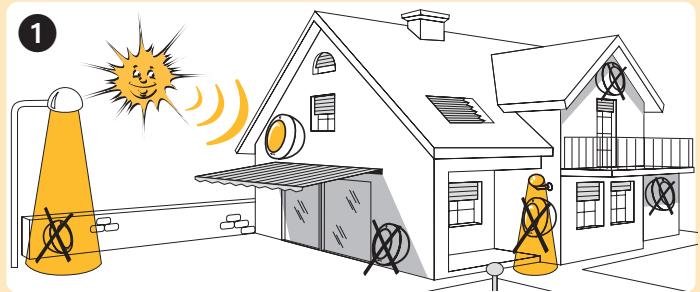

1. Installez le capteur en position verticale, à un endroit où les cellules solaires pourront recevoir la lumière du jour.

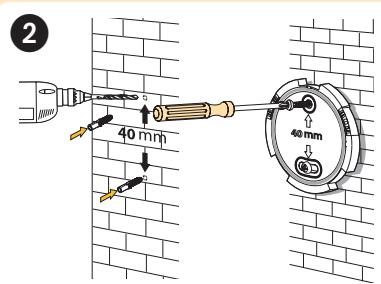

2. Le capteur est livre sans vis. Utilisez des vis adaptées au support mural (Ø 4,5 mm).

G. FONCTIONI

Utilisez une Telis avec une fonction solaire pour activer ou désactiver la réaction au soleil (Telis Soliris RTS, Telis Composio RTS, Telis Modulis RTS).

Mode manuel = fonction solaire désactiveré Mode automatique = fonction solaire activée.

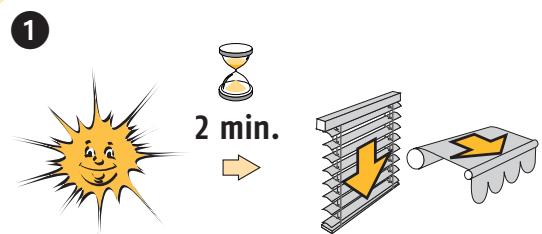

1. Apparition du soleil
   Lorsque l'intensité lumineuse ambiente dépassé le seuil régla sur le capteur Sunis RTS, un ordre de DESCENTE est envoyé au store au bout de 2 min. Le store se met en position (voir guide d'installation du moteur), ou se déploie complètement, si aucune position n'a été的记忆ée.

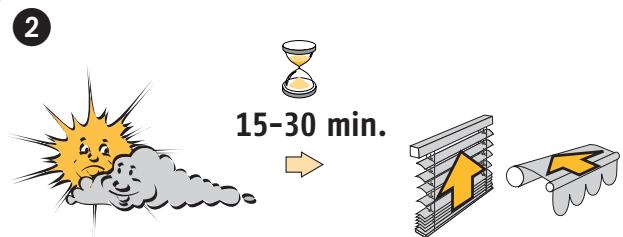

2. Disparition du soleil
   Lorsque l'intensité lumineuse ambiente descend sous le seuil choisi, un décompte de 15 à 30 min est activé (en fonction de la durée d'enseillement), au bout duquel un ordre de MONTEE est envoyé au store

H.

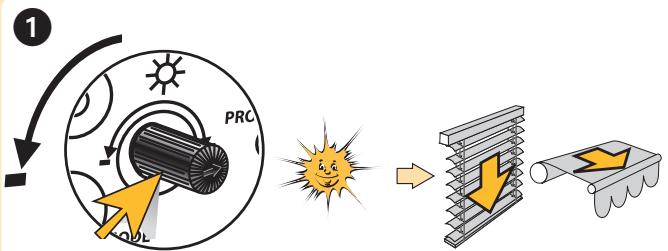

REGLEZ LE NIVEAU D'INTENSITE LUMINEUSE SELON VOS SOUHAITS, AU MOYEN DU POTENTIOMETRE

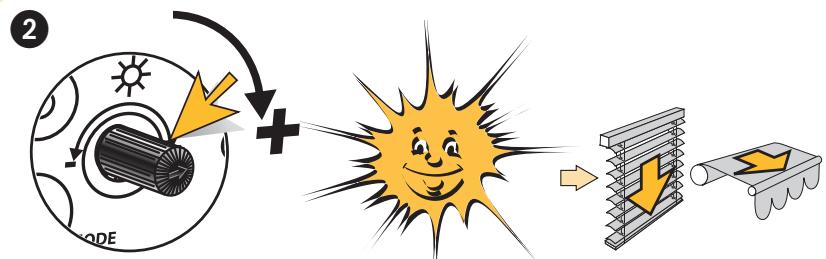

1. Vers la gauche (-)	2. Vers la croite (+)
Une intensité MOINDRE déploiera le store	Une intensité SUPERIEURE déploiera le store

AI

VERTISSEMENT

• L'utilisation d'un dispositif complémentaire de protection contre le vent (capteur Eolis RTS par exemple) est recommandé pour tous les types de stores.

• Somfy dégage toutes responsabilités en cas de destruction de matériel survenu lors d'un événement climatique non détecté par le capteur.

• Le capteur fonctionne grâce aux cellules solaires. Assurez-vous que le capteur et les cellules solaires sont toujours propres et non cachés par des feuilles, de la neige, etc. Nettoyez les cellules avec un chiffon sec.

PROBLEM	CAUSE	ACTION
• Le store ne réagit pas à l'apparition/la disparition du soleil	• Le mode manuel est sélectionné• Le seul d'intensité est mal régé• Les cellules sont sales ou obstruées par de la poussière, des feuilles, de la neige...• La réception radio est mauvaise, un obstacle empêche la transmission du capteur• La protection anti-vent est activée	• Basculez le Telis en mode automatique• Modifiez le seul d'intensité• Nettoyez les cellules solaires et le capteur avec un chiffon sec• Déplacez le capteur Sunis RTS• Attendeze que le vent se calme
• La diode ne s'allume pas	• La charge du capteur n'est pas suffisante	• Exposez le capteur 20 min à la lumière du jour

E

3 min.

G

H

DE
