BS 3022 V - Réfrigérateur Hotpoint Ariston - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	Hotpoint Ariston
Modèle	BS 3022 V
Catégorie	Réfrigérateur
Dimensions (H x L x P)	177 × 54 × 54 cm
Poids net	54 kg
Classe énergétique	A+
Capacité nette	280 L
Type d'installation	Imposé (encastrable)
Nombre de clayettes	4 clayettes en verre
Éclairage intérieur	LED
Réglage de température	Thermostat mécanique
Dégivrage	Automatique (No Frost)
Porte réversible	Oui
Niveau sonore	42 dB
Classe climatique	N-ST
Consommation annuelle	280 kWh/an
Type de gaz réfrigérant	R600a
Entretien et nettoyage	Nettoyer avec un chiffon doux et eau savonneuse. Ne pas utiliser de produits abrasifs.
Sécurité	Verrouillage enfant non disponible. Arrêt automatique après ouverture prolongée.
Pièces détachées et réparabilité	Pièces disponibles via service après-vente. Indice de réparabilité non communiqué.

FOIRE AUX QUESTIONS - BS 3022 V Hotpoint Ariston

Comment régler la température du réfrigérateur Hotpoint Ariston BS 3022 V ?

Tournez le thermostat situé à l'intérieur du réfrigérateur. La position 3-4 est recommandée pour une conservation optimale. Évitez de placer des aliments chauds.

Faut-il dégivrer manuellement ce réfrigérateur ?

Non, le modèle BS 3022 V est équipé de la technologie No Frost qui empêche la formation de givre. Aucun dégivrage manuel nécessaire.

Comment inverser le sens d'ouverture de la porte ?

Dévissez les charnières et les butées, puis repositionnez-les de l'autre côté. Consultez la notice pour les schémas détaillés. L'opération nécessite deux personnes.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez d'abord l'alimentation électrique et le réglage du thermostat. Nettoyez le condenseur à l'arrière. Si le problème persiste, contactez le service après-vente.

Quelle est la capacité de ce réfrigérateur ?

La capacité nette est d'environ 280 litres, répartis sur 4 clayettes et un bac à légumes.

Est-ce que le réfrigérateur BS 3022 V est bruyant ?

Le niveau sonore est de 42 dB, ce qui correspond à un fonctionnement normal. Un bruit plus fort peut indiquer un problème de mise à niveau.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un chiffon doux imbibé d'eau tiède et de savon doux. Rincez et séchez. Ne jamais utiliser de produits abrasifs ou de solvants.

Puis-je installer ce réfrigérateur dans un garage non chauffé ?

Ce modèle est de classe climatique N-ST, adapté pour des températures ambiantes de 16°C à 38°C. Évitez les températures inférieures à 10°C.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil à l'écart des sources de chaleur, laissez refroidir les aliments avant de les ranger, et ne laissez pas la porte ouverte trop longtemps.

Où trouver les pièces détachées pour le BS 3022 V ?

Les pièces détachées sont disponibles auprès du service après-vente Hotpoint Ariston ou chez les revendeurs agréés. Indiquez le modèle précis lors de la commande.

MODE D'EMPLOI BS 3022 V Hotpoint Ariston

Mode d'emploi RÉFRIGÉRATEUR

Sommaire

Mode d'emploi, 1

Assistance, 3

Description de l'appareil, 7

Installation, 19

Accessoires, 19

Mise en marche et utilisation, 19

Entretien et soin, 20

Précautions et conseils, 21

Anomalies et remèdes, 22

IT Italiano

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

Signalez-lui :

• le type d'anomalie • le modèle de l'appareil (Mod.) • le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agréés et exigez toujours l'installation de pièces détachées originales.

Description de l'appareil

Vue d'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

1 PURE WIND / PURE WIND PLUS* 2 Commande pour RÉGLER LA TEMPÉRATURE 3 CLAYETTE* 4 Bac FRUITS et LEGUMES 5 Balconnet amovible à abattant, contenant un SUPPORT A OEUFS 6 Balconnet amovible PORTE-OBJETS*. 7 Compartiment pour BOUTEILLE 2 LITRES* 8 Balconnet BOUTEILLES

* Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi ;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W) ;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex. 220-240 V) ;
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance) ; n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Accessoires

CLAYETTES ^* : pleines ou grillagées.

Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Indicateur de TEMPÉRATURE ^* : pour repérer la zone la plus froide à l'intérieur du réfrigérateur.

1. Contrôler que l'indicateur affiche bien OK (voir figure).
2. Si le message OK n'est pas affiché, c'est que la température est trop élevée : réglez le bouton FONCTIONNEMENT RÉFRIGÉRATEUR sur un numéro plus élevé (plus froid) et attendez environ 10 h jusqu'à ce que la température se stabilise.
3. Contrôlez l'indicateur une nouvelle fois : si nécessaire, procédez à un nouveau réglage. Si de grosses quantités d'aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendez au moins 10 h avant de régler le bouton FONCTIONNEMENT RÉFRIGÉRATEUR sur un chiffre plus élevé.

Mise en marche et utilisation

Mise en service de l'appareil

! Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir Installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l'eau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage intérieur s'allume.
2. Amenez le bouton de RÉGLAGE DE LA TEMPÉRATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à l'intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

1 = moins froid

MAX = plus froid

Nous conseillons toutefois une position intermédiaire. Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet appareil loge sa "partie refroidissante" à l'intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement.

Système de refroidissement

Cet appareil monte un des systèmes de refroidissement décrits ci-après : il est donc important de savoir lequel et d'en tenir compte pour respecter le mode de conservation des aliments.

* Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

PURE WIND*

On le reconnaît à la présence d'un dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure).

Pure Wind qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétablir très rapidement la température à l'intérieur du réfrigérateur après chaque ouverture. L'air soufflé (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure).

Statique

Sur les modèles dépourvus d'Aircooler, la partie refroidissante est logée dans la paroi intérieure arrière des compartiments; elle est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt : tout cela est tout à fait normal. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A l'intérieur des appareils statiques l'air circule de façon naturelle: l'air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments:

Aliments	Rangement à l'intérieur du réfrigérateur
Viande et poisson évidé	Au-dessus des bacs à fruits et légumes
Fromages frais	Au-dessus des bacs à fruits et légumes
Aliments cuits Sur n'importe quelle clayette
Saucissons, pain de mie, chocolat	Sur n'importe quelle clayette
Fruits et légumes Dans les bacs à fruits et à légumes
Œufs Dans le balconnet prévu
Beurre et margarine Dans le balconnet prévu
Bouteilles, boissons, lait Dans le balconnet prévu

Pour profiter à plein de votre réfrigérateur

• N'introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.

L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l'intérieur du réfrigérateur.

* Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

1. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d'odeurs particulières à l'intérieur du réfrigérateur.
2. Rangez les aliments de manière à ce que l'air puisse circuler librement entre eux.
3. Veillez à ce que l'intérieur du réfrigérateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.
4. Sortez les aliments du réfrigérateur dès qu'ils dépassent leur durée limite de conservation.
5. Pour une bonne conservation, les aliments facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l'indicateur de température.

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur ● (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• Mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.
• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien à l'intérieur et laissez les portes ouvertes.

Dégivrage de l'appareil

! Conformez-vous aux instructions suivantes.

Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigérant.

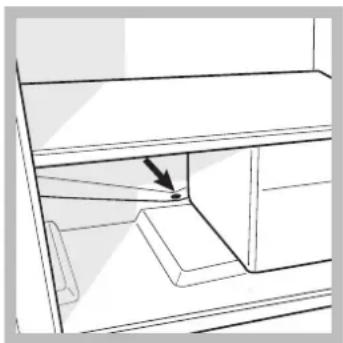

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni d'un système de dégivrage automatique : l'eau est acheminée vers la paroi arrière par un trou d'évacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.

Remplacement de l'ampoule d'éclairage

Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W ou 15 W).

Précautions et conseils

! L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes;

- 89/336/CEE du 03/05/89 (Compatibilité Électromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de RÉGLAGE DE LA TEMPÉRATURE sur ● (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartiments de conservation pour aliments congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommandé par le fabricant.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Équipements Électriques et Électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Économies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure, ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose (voir Entretien) ; une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d'électricité.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

L'éclairage intérieur ne s'allume pas.

- La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact, ou bien il y a une coupure de courant.

Le réfrigérateur refroidit peu.

• Les portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop fréquente de porte.
• La position du bouton de RÉGLAGE DE LA TEMPÉRATURE n'est pas correcte.
• Le réfrigérateur est trop rempli.

Les aliments gèlent à l'intérieur du réfrigérateur.

• La position du bouton FONCTIONNEMENT RÉFRIGÉRATEUR n'est pas correcte (voir Description).
• Les aliments touchent à la paroi arrière.

Le ventilateur PURE WIND ne tourne pas.

• La porte du réfrigérateur est ouverte. - Le système PURE WIND ne se met en marche automatiquement que quand il est nécessaire afin de rétablir les conditions optimales dans le compartiment réfrigérateur.

Le moteur est branché en permanence.

• La porte n'est pas bien fermée ou trop souvent ouverte.
• La température à l'extérieur est très élevée.
• L'épaisseur du givre dépasse 2-3 mm (voir Entretien).

L'appareil est très bruyant.

• L'appareil n'a pas été installé bien à plat (voir Installation).
• L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

La température est élevée à certains endroits de l'extérieur du réfrigérateur.

- Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit.

Formation de givre ou de gouttelettes d'eau sur la paroi arrière du compartiment réfrigérateur.

• Il s'agit du fonctionnement normal du produit.

Il y a de l'eau dans le fond du réfrigérateur.

- Le trou d'évacuation de l'eau est bouché (voir Entretien).

Installation
