MODE D'EMPLOI MS200 SOMFY

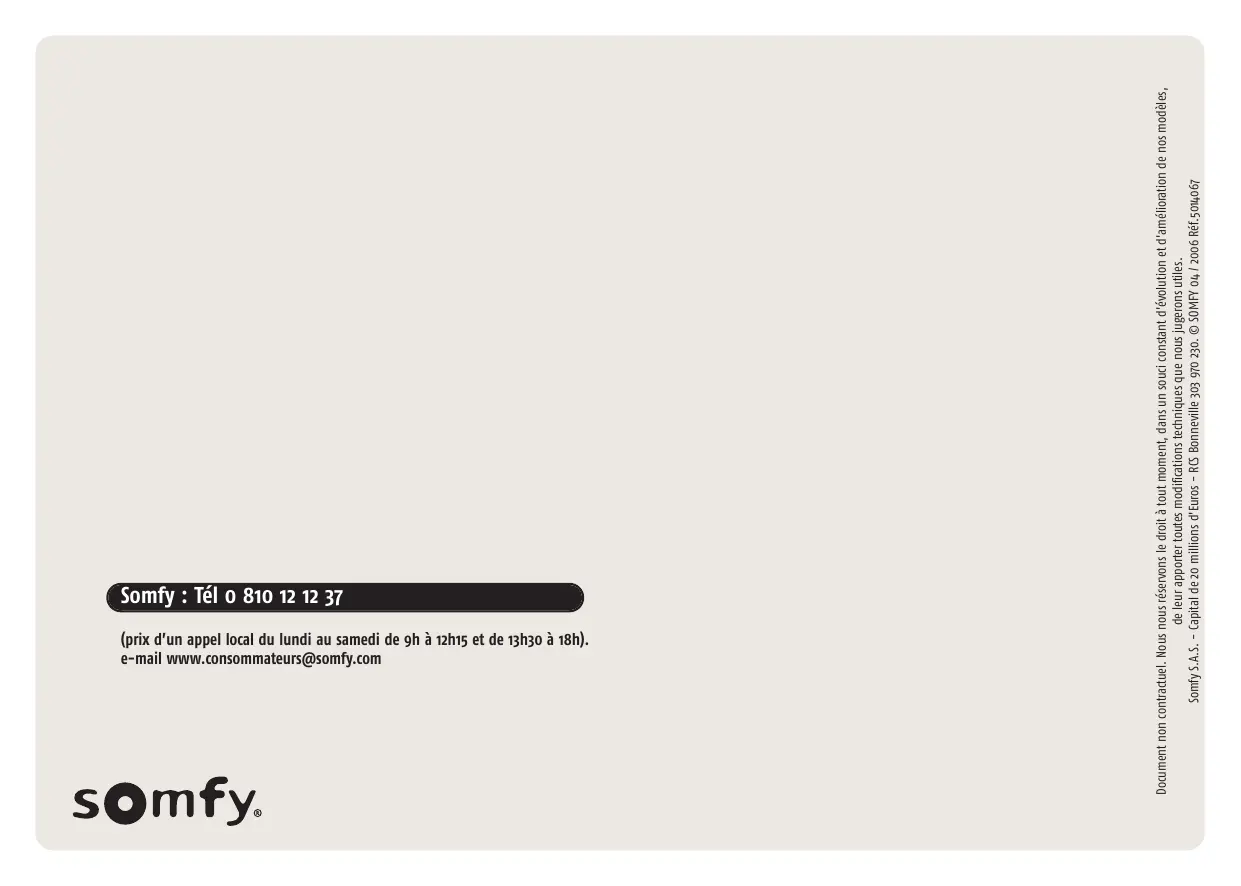

(prix d’un appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h). e-mail www.consommateurs@somfy.com

Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles, de leur apporter toutes modifications techniques que nous jugerons utiles.

Somfy S.A.S. - Capital de 20 millions d'Euros - RCS Bonneville 303 970 230. © SOMFY 04 / 2006 Réf.5014067

SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

MOTORISATION FILAIRE MS100-MS200

Le soin apporté à chaque étape depuis la conception jusqu’à la livraison assure votre entière satisfaction pour de nombreuses années.

Il est essentiel de lire attentivement ce guide avant de procéder à l’installation. Qui est Somfy ? Somfy développe, produit et commercialise des moteurs et automatismes pour les volets roulants, les portails et portes de garage de la maison. Simplification de la vie quotidienne, confort, sécurité, Somfy répond à vos attentes de bien-être. Chez Somfy la recherche de la qualité est un processus d’amélioration permanente. C’est sur la fiabilité de ses produits, que s’est construite la renommée Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy.

Tél : 0 810 12 12 37 Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact auprès du conseiller Somfy qui vous guidera dans votre démarche au 0 810 12 12 37 (prix appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h). e-mail www.consommateurs@somfy.com

Instructions importantes de sécurité pour l’installation

■ Mise en garde : une installation incorrecte peut conduire à des blessures graves. ■ Suivez toutes les instructions d’installation. ■ Avant d’installer la motorisation, enlever toutes les cordes inutiles et mettez hors service tout équipement qui n’est pas nécessaire pour un fonctionnement motorisé. ■ Si l’installation motorisée est commandée par un interrupteur sans verrouillage, ce dernier doit être fixé en vue de l’appareil mais éloigné des parties mobiles et à une hauteur d’au moins 1,5 m. ■ Vérifier que votre motorisation choisie correspond à votre installation (voir page 4).

4 : un embout de tube

5 : un kit de visserie 6 : un support moteur 7 : un support embout 8 : un inverseur pour montage en saillie 9 : des sangles 10 : 6 griffes serre-sangle 11 : des agrafes pour les sangles 12 : accroches lames

Marquer la position de l’axe par rapport à son support de chaque côté de l’axe.

Pour axe compensé En comptant le nombre de tours effectués par l’axe. (grâce aux repères réalisés en étape 3).

Détendre le ressort avec la manivelle : tourner en sens contraire

(montée) l’axe du nombre de tours repérés en étape 4. Enlever la manivelle. Démonter le passe-caisson.

Ce repérage est nécessaire afin de placer l’axe motorisé dans une configuration identique (position sur équerre)

Repérer la place exacte de l’axe sur les 2 équerres support.

Aux emplacements des équerres restées en place et marquées

à l’étape 6, - Fixer le support moteur côté manivelle ou sangle, - Fixer le support embout côté embout.

MOTORISATION FILAIRE MS100-MS200

Emboîter les tubes 1 et 2 Une recoupe du tube 2 est nécessaire. Régler la longueur

Installation pour une longueur de 90 à 125 cm : utiliser les tubes 1 et 2

Emboîter les tubes 1 et 2, puis régler la longueur L im ite d e s é c u r ité

Lors du montage les repères pointillés doivent être parfaitement alignés

10 Installation pour une longueur de 170 à 240 cm : utiliser la rallonge en option

Il est impératif de respecter les informations des étiquettes posées sur les tubes

12 Monter l’embout comme suit

Vérifier que le câble du moteur ne sera pas endommagé par le volet roulant lors de son enroulement.

Alimentation 230V-50Hz localisée en bas de la pièce. Le raccordement 230V sera réalisé dans le bouton de commande.

- Raccordements électriques effectués hors tension : ne pas raccorder au secteur avant d’avoir terminé le processus de montage

- Ne pas brancher 2 ou plusieurs moteurs sur le même bouton de commande. - Ne pas utiliser des interrupteurs de type éclairage (2 positions). - Ne pas brancher plusieurs boutons de commande sur un même moteur. Si le câble d’alimentation est endommagé, vous rapprocher de notre service après-vente. 15

■ Branchement à effectuer hors tension 230V. Veiller à ce qu’aucune contrainte mécanique ne soit appliquée sur les câbles après branchement.

22 Passage de la sangle dans les profils d’attache. Faire remonter l’extrémité de la sangle pour la doubler. engager les profils d’attache sur la première lame du volet.

Fixation du tablier

Ajuster une longueur identique des sangles...

Fixation du tablier

La molette blanche correspond au réglage de la montée pour un moteur tête à droite avec un enroulement intérieur.

Si vous possédez déjà des volets roulants Somfy vous propose des automatismes pour plus de sécurité et de confort :

Télécommande 1 canal

Vous souhaitez piloter votre volet de votre lit sans avoir à vous lever, la télécommande Somfy répond à votre confort. Portée 200 m en champ libre.

Télécommande 5 canaux

Un seul geste et tous vos volets obéissent en même temps à vos ordres. En cas d’absence, même de courte durée, vous fermez tous vos volets roulants en même temps instantanément sans avoir à faire le tour de vos pièces. Vous sécurisez ainsi votre habitation contre le vol.

Instructions importantes de sécurité pour l’utilisation

équilibrage ou tous signes d’usure ou de détérioration des câbles et ressorts, le cas échéant; N’utilisez pas l’appareil si une réparation ou un réglage est nécessaire. ■ Surveillez le volet pendant qu’il est en mouvement et éloignez les personnes jusqu’à ce qu’il soit complètement fermé.
