Type de produit	Motorisation de volet roulant tubulaire
Marque et modèle	SOMFY OXIMO IO
Alimentation électrique	230 V~ 50 Hz
Puissance nominale	125 W
Couple nominal	10 Nm
Vitesse de rotation	14 tr/min
Indice de protection	IP 44
Classe d'isolation	Classe II
Température de fonctionnement	-20 °C à +60 °C
Dimensions (diamètre × longueur)	45 mm × 600 mm (variable selon tablier)
Poids	Environ 2,5 kg
Type de commande	Sans fil io-homecontrol®
Fréquence radio	868,0 - 868,6 MHz
Nombre d'émetteurs mémorisables	Jusqu'à 20
Fonctions principales	Montée, descente, arrêt, position favorite My, détection d'obstacles, réglage des fins de course
Réglage des fins de course	Automatique ou manuel selon type de volet (rigide/souple avec/sans butées)
Détection d'obstacles	Arrêt et inversion en descente, arrêt seul en montée
Position favorite My	Enregistrement et rappel par appui long ou bref
Ajout/suppression d'émetteur	Via bouton PROG de l'émetteur existant ou nouveau
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Protection thermique intégrée, arrêt en cas de surcharge
Pièces détachées et réparabilité	Moteur non réparable par l'utilisateur ; contacter un professionnel Somfy
Garantie	5 ans (selon conditions Somfy)
Informations générales	Conforme à la norme io-homecontrol® ; compatible avec les émetteurs Situo io, Telis io, etc.

FOIRE AUX QUESTIONS - OXIMO IO SOMFY

Comment régler les fins de course du moteur OXIMO IO ?

Le réglage dépend du type de volet. Pour des liens rigides avec butées, les fins de course sont automatiques : appuyez simultanément sur Montée et Descente pour lancer le réglage. Pour les autres types, suivez les étapes de la notice (pages 6 à 13) qui guident pour un réglage manuel ou semi-automatique.

Comment ajouter ou supprimer une télécommande Situo io ?

Appuyez sur le bouton PROG d'un émetteur déjà mémorisé jusqu'à un bref mouvement du volet (2 s). Ensuite, appuyez brièvement sur le bouton PROG de l'émetteur à ajouter : un bref mouvement confirme l'ajout. Pour supprimer, procédez de même : l'émetteur est alors effacé.

Comment utiliser la position favorite 'My' ?

Enregistrez une position favorite en arrêtant le volet à la position souhaitée, puis appuyez sur le bouton My pendant 5 secondes jusqu'à un bref mouvement. Ensuite, un appui bref sur My envoie le volet à cette position. Si le volet est en mouvement, un appui bref sur My l'arrête.

Que faire si le volet rencontre un obstacle en montée ?

Le volet s'arrête et la montée est interdite. Pour rétablir le fonctionnement, donnez d'abord un ordre de descente. La détection d'obstacle est automatique. Si le problème persiste, vérifiez le réglage des fins de course et la mécanique du volet.

Comment inverser le sens de rotation du moteur ?

Positionnez le volet hors des fins de course. Appuyez simultanément sur les touches Montée et Descente pendant 5 secondes jusqu'à un bref mouvement. Dans les 5 secondes, appuyez sur My pendant 2 secondes jusqu'à un nouveau bref mouvement. Le sens est inversé.

Le moteur ne répond plus, que vérifier ?

Vérifiez : l'alimentation (câblage, disjoncteur), le contact thermique (attendez le refroidissement), la pile de la télécommande, la compatibilité et la mémorisation de la télécommande. Si nécessaire, effectuez un effacement complet de la mémoire moteur : coupez puis remettez le secteur pendant 6 à 10 secondes, puis appuyez sur PROG pendant 7 secondes jusqu'à deux brefs mouvements.

Comment réajuster les fins de course automatiques ?

Placez le volet à la fin de course à modifier. Appuyez simultanément sur Montée et Descente pendant 5 secondes jusqu'à un bref mouvement. Positionnez le volet à la nouvelle fin de course haute ou basse, puis appuyez sur My pendant 2 secondes pour mémoriser. Les fins de course automatiques se réajustent également tous les 56 cycles ou après une coupure de courant.

Quels types de volets sont compatibles avec OXIMO IO ?

Le moteur s'adapte aux volets à liens rigides (avec ou sans butées) et aux liens souples (avec ou sans butées). Le réglage des fins de course varie selon ces types. Consultez le tableau page 5 de la notice pour choisir la procédure adaptée.

Comment effacer complètement la mémoire du moteur ?

Coupez l'alimentation secteur du moteur, puis remettez-la en respectant un temps d'arrêt de 6 à 10 secondes. Après la remise sous tension, un long mouvement du volet (5 s) se produit. Ensuite, appuyez sur le bouton PROG pendant 7 secondes jusqu'à deux brefs mouvements. Tous les émetteurs et réglages sont effacés.

La portée radio est insuffisante, que faire ?

Vérifiez l'absence d'interférences (autres appareils, murs épais). Si nécessaire, installez un répéteur io-homecontrol pour étendre la portée. Assurez-vous également que la pile de la télécommande est en bon état.

MODE D'EMPLOI OXIMO IO SOMFY

Caracteristiques	2
Préparation axe motorisé	2
Identification du type de réglage du volet roulant	3
Mémorisation de l'émetteur fins de course programmés	4
Détermination des types de volets	5
Réglage des fins de course	6 à 13
Réajustement des fins de course	14
Inversement du sens de rotation	15
Ajout ou suppression d'un émetteur Situo io	16
Programmation de la commande générale	16
Utilisation de la touche "my"	17
Obstacle pendant le fonctionnement du volet	18
Effacement complet de la mémoire moteur	19
Dépannage	20

Avant l'installation, veuillez lire attentivement les instructions de sécurité sur la notice jointe. Le non-respect de ces instructions dégage Somfy de toute responsabilité et garantie. Somfy ne peut être tenu responsable de tous changements dans les normes et recommandations intervenus après la publication de ce guide.

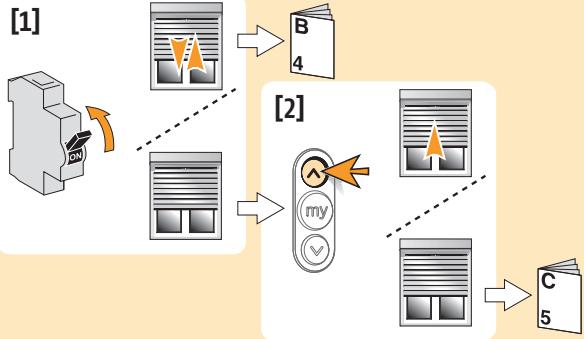

[1]. Raccorder le moteur au secteur. Ne mettre sous tension qu'un seul moteur à la fois. Si le volet fait un bref mouvement, les fins de course sont réglés, et la commande locale est non programmée, aller en page 4, voir B. [2]. Si le volet ne bouge pas, appuyer sur la touche montée. Si le volet monte jusqu'en haut, les fins de course sont réglés et la commande locale programmée, passer au volet suivant. Si le volet ne bouge pas, les fins de course ne sont pas réglés et la commande locale non programmée, aller en page 5.

[1]. Appuyer simultanément sur les touches montée et descente de l'émetteur à programmer : bref mouvement du volet. [2]. Appuyer brièvement sur le bouton "PROG" de l'émetteur à programmer : bref mouvement du volet, l'émetteur est mémorisé.

[1]

[2]

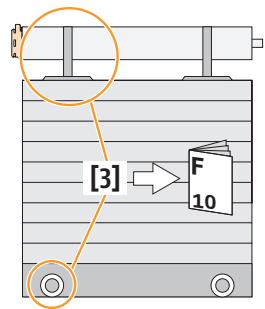

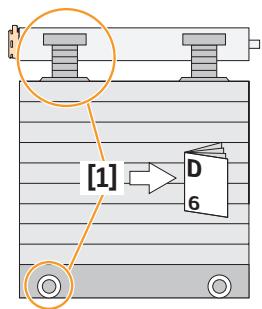

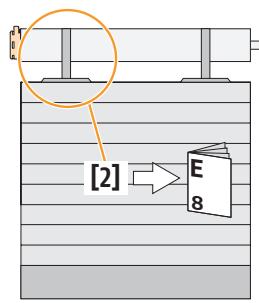

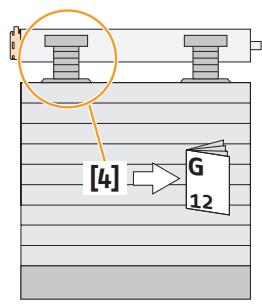

[1] Liens rigides et butées : voir D, page 6, réglage fins de course haut et bas automatique. [2] Liens souples sans butées : voir E, page 8, réglage fins de course haut et bas manuel. [3] Liens souples et butées : voir F, page 10, réglage fin de course haut automatique, bas manuel. [4] Liens rigides sans butées : voir G, page 12, réglage fin de course haut manuel, bas automatique.

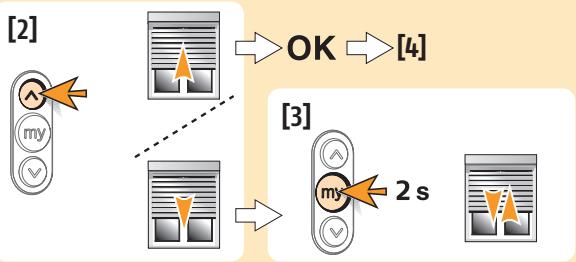

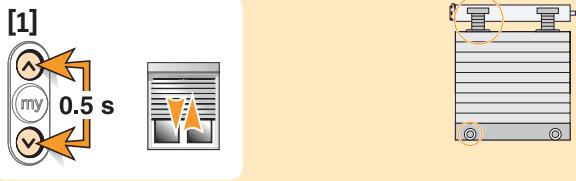

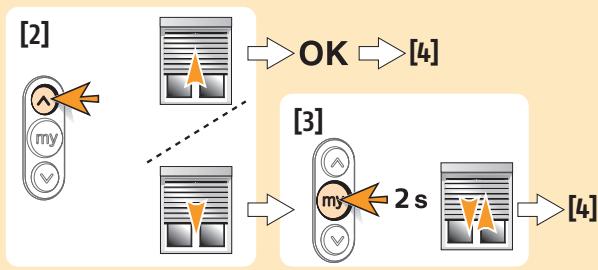

[1]. Appuyer simultanément sur les touches montée et descente : bref mouvement du volet. [2]. Vérifier le sens de rotation. S'il est correct, passer à l'étape [4], sinon passer à l'étape [3]. [3]. Si le sens de rotation n'est pas correct, appuyer sur le bouton "my" jusqu'au bref mouvement du volet (2 s). [4]. Appuyer simultanément sur les touches montée et descente : bref mouvement du volet. [5]. Appuyer sur "my" jusqu'au bref mouvement (2 s). [6]. Appuyer brièvement sur le bouton "PROG" de l'émetteur Situo : bref mouvement du volet, l'émetteur est mémorisé.

Le volet fonctionne en mode impulsionnel : un appui bref sur montée ou descente provoque une montée ou descente complète.

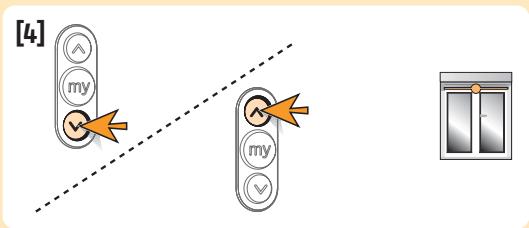

[1]. Appuyer simultanément sur les touches montée et descente : bref mouvement du volet. [2]. Vérifier le sens de rotation. Si celui-ci est correct, passer à l'étape [4], sinon passer à l'étape [3]. [3]. Si le sens de rotation n'est pas correct, appuyer sur le bouton "my" jusqu'au bref mouvement du volet (2 s). [4]. Positionner le volet en fin de course bas en utilisant les touches descente et montée de l'émetteur. [5]. Appuyer simultanément sur les touches "my" et montée de l'émetteur : mouvement de montée du volet, le fin de course bas est réglé. [6]. Appuyer sur "my" pour stopper le volet. [7]. Positionner le volet en fin de course haut en utilisant les touches descente et montée de l'émetteur. [8]. Appuyer simultanément sur les touches "my" et descente de l'émetteur : mouvement de descente du volet, le fin de course haut est réglé. [9]. Appuyer sur "my" pour stopper le volet. [10]. Appuyer sur le bouton "my" jusqu'au bref mouvement (2 s) : les fins de course sont mémorisés. [11]. Appuyer brièvement sur le bouton "PROG" de l'émetteur Situo : bref mouvement du volet, l'émetteur est mémorisé.

Le volet fonctionne en mode impulsionnel : un appui bref sur "montée" ou "descente" provoque une montée ou descente complète.

[1]

[2]

[4]

[5]

[6]

[1]. Appuyer simultanément sur les touches montée et descente : bref mouvement du volet. [2]. Vérifier le sens de rotation. S'il est correct, passer à l'étape [4], sinon passer à l'étape [3]. [3]. Si le sens de rotation n'est pas correct, appuyer sur le bouton "my" jusqu'à un bref mouvement du volet (2 s). [4]. Positionner le volet en fin de course basse en utilisant les touches descente et montée de l'émetteur. [5]. Appuyer simultanément sur les touches "my" et montée de l'émetteur : mouvement de montée du volet, la fin de course basse est réglée. [6]. Appuyer sur "my" pour stopper le volet. [7]. Appuyer sur "my" jusqu'à un bref mouvement (2 s). La fin de course est mémorisée. [8]. Appuyer brièvement sur le bouton "PROG" de l'émetteur Situo : bref mouvement du volet, l'émetteur est mémorisé.

Le volet fonctionne en mode impulsionnel : un appui bref sur montée ou descente provoque une montée ou descente complète.

[1]

[2]

[4]

[1]. Appuyer simultanément sur les touches montée et descente : bref mouvement du volet. [2]. Vérifier le sens de rotation. Si celui-ci est correct, passer à l'étape [4], sinon passer à l'étape [3]. [3]. Si le sens de rotation n'est pas correct, appuyer sur le bouton "My" jusqu'au bref mouvement du volet (2 s). [4]. Positionner le volet en fin de course haut en utilisant les touches descente et montée de l'émetteur. [5]. Appuyer simultanément sur les touches "My" et descente de l'émetteur : mouvement de descente du volet, la fin de course haut est réglée. [6]. Appuyer sur "My" pour stopper le volet. [7]. Appuyer sur "My" jusqu'au bref mouvement (2 s) : la fin de course est mémorisée. [8]. Appuyer brièvement sur le bouton "PROG" de l'émetteur Siléo : bref mouvement du volet, l'émetteur est mémorisé.

Le volet fonctionne en mode impulsionnel : un appui bref sur montée ou descente provoque une montée ou descente complète.

[1]. Aller à la fin de course que vous voulez modifier. [2]. Appuyer simultanément sur les touches montée et descente jusqu'au bref mouvement (5 s). [3]. Positionner le volet en fin de course haute en utilisant les touches descente et montée de l'émetteur. [4]. Appuyer sur "my" jusqu'au bref mouvement (2 s).

Nota : Pour les fins de course réglées en automatique, elles se réajustent automatiquement tous les 56 cycles, ou après une coupure de courant.

[1]

[2]

[3]

[4]

[1]. Positionner le volet hors des fins de course. [2]. Appuyer simultanément sur les touches montée et descente jusqu'au bref mouvement du volet (5 s). [3]. Dans les 5 s, appuyer sur "my" jusqu'au bref mouvement du volet (2 s).

Le sens de rotation est inversé.

[1]

[2]

[3]

[1]. Appuyer sur le bouton "PROG" de l'émetteur existant jusqu'à un bref mouvement (2 s). [2]. Appuyer brièvement sur le bouton "PROG" de l'émetteur à ajouter ou à supprimer : un bref mouvement du volet confirme que le nouvel émetteur est mémorisé ou supprimé.

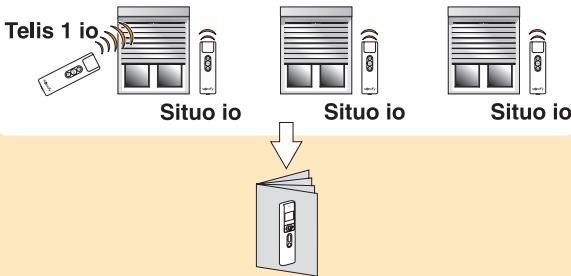

Programmation de la commande générale

Se référer au manuel Télis 1 io, Impresario io, Composio io, Keytis io.

[1]

Utilisation "My" position favorite

[1]. Le volet est à l'arrêt : un appui bref sur le bouton "MY" envoie le volet dans la position favorite. [2]. Le volet est en mouvement : un appui bref sur le bouton "MY" stoppe le volet.

Enregistrement ou modification du "My

[1]. Mettre le volet dans la nouvelle position favorite. [2]. Appuyer sur la touche "MY" jusqu'au bref mouvement (5 s).

[1]. Mettre le volet dans la position favorite. [2]. Appuyer sur la touche "MY" jusqu'au bref mouvement (5 s).

[1]

[2]

[1]

[2]

[1]

[2]

[1]. Obstacle pendant la montée : le volet s'arrête, la montée est interdite. Pour autoriser de nouveau la montée, il faut d'abord donner un ordre de descente. [2]. Obstacle pendant la descente : le volet s'arrête puis remonte.

Nota : En cas de détection proche du fin de course bas, le volet s'arrête uniquement.

[1]. Couper et remettre sous tension le moteur en respectant les temps. Après la remise sous tension, long mouvement du volet (5 s). [2]. Appuyer sur le bouton "PROG" jusqu'à deux brefs mouvements du volet (7 s).

[1] 6s<ON<10s

Le moteur ne fonctionne pas :

Vérifier :

• le câblage du moteur.
• le contact thermique (attendre le refroidissement du moteur).
• la conformité du câble utilisé (3 conducteurs).
• la pile de la télécommande.
• la compatibilité des télécommandes
• la bonne mémorisation de la télécommande par le moteur.

L'appareillage s'arrête trop tôt.

Vérifier :

• que la couronne d'entraînement est bien solidarisée au tube (voir page 2).
• que les fins de course du moteur soient bien réglées (voir page 7).

La portée radio est insuffisante :

Vérifier :

• l'absence d'interférence radio.
• le besoin d'installer un répéteur.
