LT60 - Moteur électrique SOMFY - Notice d'utilisation et mode d'emploi gratuit

Marque	SOMFY
Modèle	LT60 (LT 50-60 / LT 50 RH)
Type de produit	Moteur tubulaire pour volets roulants
Alimentation	230 V / 50 Hz
Câblage	Bleu, Noir, Marron, Vert-jaune
Nombre de conducteurs	4
Réglage des fins de course	Haute et basse via boutons poussoirs jaune et blanc
Protection thermique	Contact thermique intégré
Précautions	Ne pas immerger, éviter les chocs, ne pas percer
Avertissements branchement	Ne pas brancher 2 inverseurs sur un moteur ni 2 moteurs sur un inverseur
Conformité	Directive 1999/5/EC
Support en ligne	www.somfy.com (rubrique CE)
Documentation	Soluthèque Somfy : www.somfy.com/solutheque
Numéro Actipro	0820374374
Fonctions	Montée, Arrêt, Descente
Matériau de fixation	Acier (vis 4,8 mm)
Entretien	Éviter les chocs et les chutes
Garantie	Sous réserve de respect des instructions de sécurité
Utilisation	Volets roulants, stores

FOIRE AUX QUESTIONS - LT60 SOMFY

Le moteur ne fonctionne pas, que vérifier ?

Vérifiez le câblage du moteur, le contact thermique (attendez le refroidissement) et la conformité du câble utilisé (4 conducteurs).

L'appareillage s'arrête trop tôt, que faire ?

Vérifiez le fonctionnement des fins de course pendant la rotation, que la couronne d'entraînement est bien solidarisée au tube, et que les fins de course sont correctement réglées.

Comment régler la fin de course haute ?

Enlevez le cache jaune et enfoncez le bouton poussoir jaune lorsque le volet est en position haute souhaitée. Relâchez le bouton pour valider.

Comment régler la fin de course basse ?

Enlevez le cache jaune et enfoncez le bouton poussoir blanc lorsque le volet est en position basse souhaitée. Relâchez le bouton pour valider.

Quel type de câble utiliser ?

Utilisez un câble à 4 conducteurs adapté au 230 V / 50 Hz.

Puis-je brancher deux moteurs sur un inverseur ?

Non, ne branchez pas deux moteurs sur un seul inverseur.

Puis-je brancher deux inverseurs sur un moteur ?

Non, ne branchez pas deux inverseurs sur un seul moteur.

Que faire si le moteur monte au lieu de descendre ?

Inversez le fil noir et le fil marron du moteur.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible sur www.somfy.com, rubrique CE.

Comment entretenir le moteur ?

Évitez les chocs, les chutes, l'immersion et ne percez pas le moteur. Respectez les précautions d'usage.

MODE D'EMPLOI LT60 SOMFY

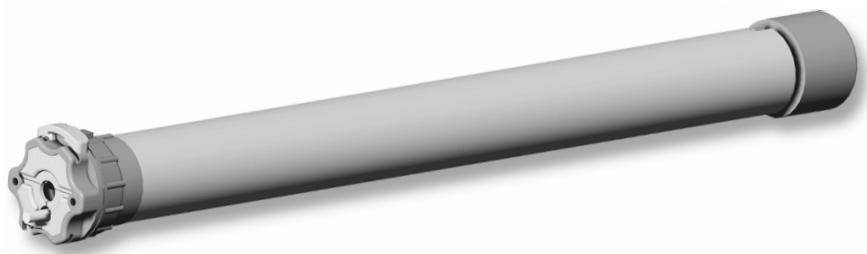

LT 50-60 / LT 50 RH

Avant la mise en œuvre, veuillez lire les instructions de sécurité ci-jointes. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

HOME MOTION BY

sOmfy.

Symboles utilisés dans votre notice

Les actions Montée

Arret

Descente

Appuyer et relâcher

Réglage terminé

État du produit porteur Position Haute

Montée

Position basse

Descente

Arrêt à la position souhaitée

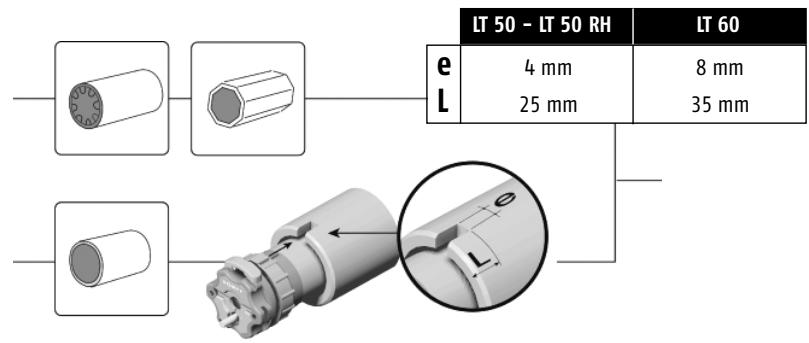

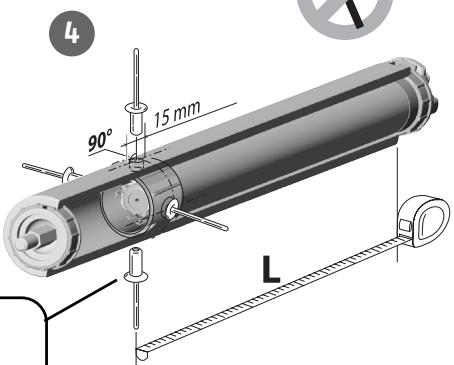

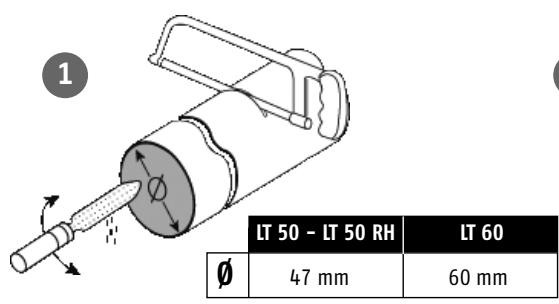

2 Assemblage du moteur

Acier 4.8mm

3 Installer le tube sur ses supports

LT50-LT60

LT 50 RH 1 Plastite - FZ N/7 x 12

1 Plastite - FZ N/ 7 x 12

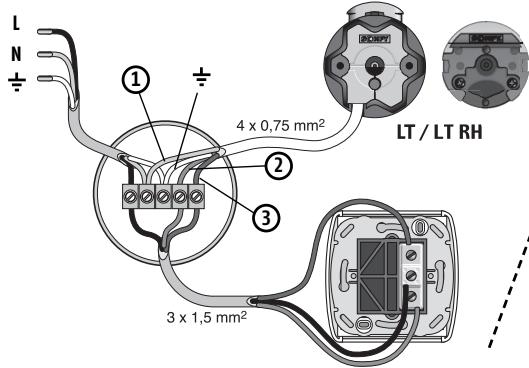

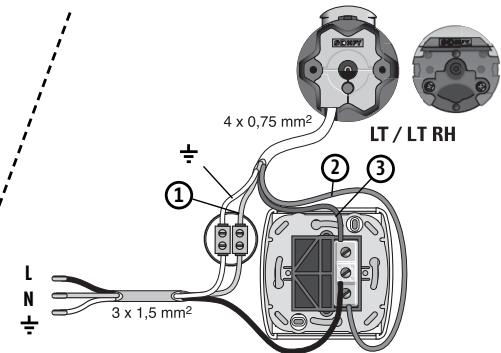

4 Alimentation et câblage

Vérifier 230 V/50 Hz (1) ② Bleu (3) Noir

Vert-jaune

5 Réglage des fins de courses

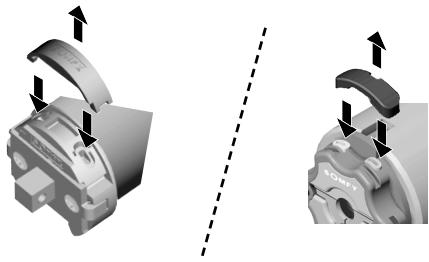

Préparation Enlever le cache jaune et enforcer les 2 boutons poussoirs : jaune et blanc

câblage

Le moteur monte

Le moteur descend

Inverser le fil noir et le fil marron du moteur

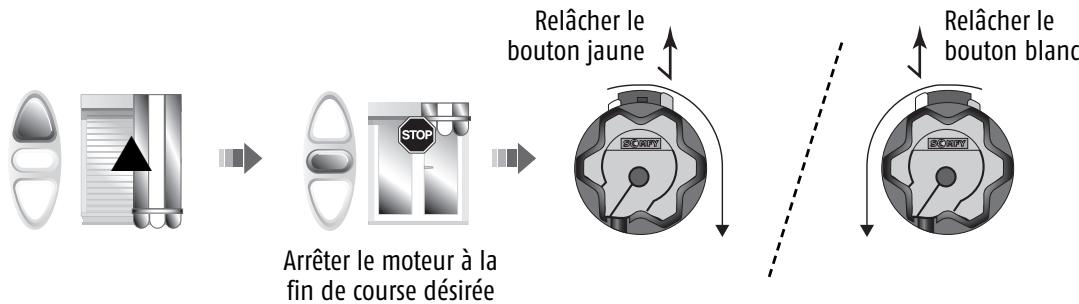

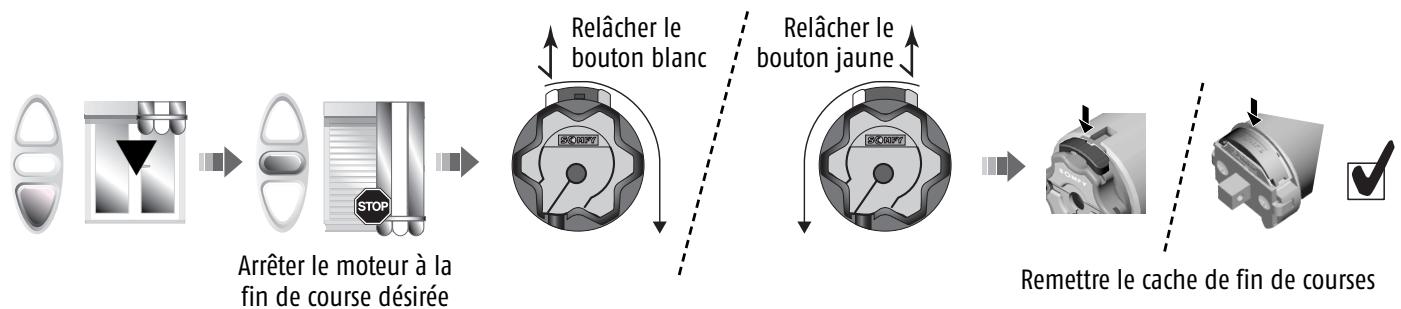

Réglage de la fin de course haute

Réglage de la fin de course basse

Mise en garde

Ne pas brancher 2 inverseurs sur un moteur

Ne pas brancher 2 moteurs sur un inverseur

Former une goutte avec le câble d'alimentation

Ne pas brancher le moteur sur un double pouvoir

Ne pas immerger

Éviter les chocs

Eviter les chutes

Ne pasPERCER

Dépannage

LE MOTEUR NE FONCTIONNE PAS :

Vérifier :

• le câblage du moteur
• le contact thermique (attendre le refroidissement du moteur)
• la conformité du câble utilisé (4 conducteurs)

L'APPAREILLAGE S'ARRÊTE TROP TÔT :

Vérifier :

• le fonctionnement des fins de course pendant la rotation du moteur
• que la couronne d'entraînement est bien solidarisée au tube
• que les fins de course du moteur soient bien réglées

Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www. somfy. com Rubrique CE

www. somfy. fr

N° Actipro:0820374374

Vous pouvez retrouver cette notice sur la Soluthèque Somfy :

www.somfy.com/solutheque
