Type de produit	Moteur électrique pour stores et volets roulants
Marque	SOMFY
Modèle	5007711B
Alimentation	230 V / 50 Hz
Type de tube compatible	LT 50-60 / LT 50 RH
Réglage des fins de course	Par boutons poussoirs jaune et blanc
Sens de rotation	Inversible (fil noir et marron)
Protection thermique	Contact thermique intégré
Nombre de conducteurs	4 (bleu, noir, marron, vert-jaune)
Utilisation prévue	Motorisation de tubes pour stores intérieurs/extérieurs
Installation	Assemblage sur tube acier avec vis Plastite
Précautions de sécurité	Ne pas immerger, éviter chocs et chutes, ne pas percer
Entretien	Aucun entretien spécifique, éviter les surcharges
Dépannage	Vérifier câblage, contact thermique, fins de course
Garantie	Sous réserve du respect des instructions de sécurité
Conformité	Directive 1999/5/EC (CE)
Notice disponible sur	www.somfy.com/solutheque
Pays d'origine	France (marque)
Type de commande	Inverseur (ne pas brancher 2 inverseurs sur un moteur)
Poids	Environ 1,5 kg (estimation)

FOIRE AUX QUESTIONS - 5007711B SOMFY

Comment brancher le moteur Somfy 5007711B ?

Le moteur se branche sur une alimentation 230V/50Hz. Utilisez un câble à 4 conducteurs : bleu (neutre), noir (phase), marron (phase) et vert-jaune (terre). Pour inverser le sens de rotation, intervertissez les fils noir et marron.

Comment régler les fins de course du moteur ?

Retirez le cache jaune. Enfoncez les boutons poussoirs jaune (réglage haute) et blanc (réglage basse). Faites monter ou descendre le store jusqu'à la position souhaitée, puis relâchez le bouton correspondant.

Que faire si le moteur ne fonctionne pas ?

Vérifiez le câblage (bleu, noir, marron, vert-jaune). Attendez que le contact thermique refroidisse si le moteur a surchauffé. Assurez-vous que le câble utilisé comporte 4 conducteurs.

Le store s'arrête trop tôt, que faire ?

Vérifiez le bon réglage des fins de course. Assurez-vous que la couronne d'entraînement est correctement solidarisée au tube. Contrôlez le fonctionnement des fins de course pendant la rotation.

Quels tubes sont compatibles avec ce moteur ?

Le moteur est conçu pour les tubes de type LT 50-60 et LT 50 RH, d'un diamètre de 50 ou 60 mm. Utilisez les vis Plastite fournies pour l'assemblage.

Puis-je brancher deux moteurs sur un même inverseur ?

Non, il est interdit de brancher deux moteurs sur un seul inverseur. De même, ne branchez pas deux inverseurs sur un seul moteur.

Comment entretenir le moteur Somfy 5007711B ?

Aucun entretien particulier n'est nécessaire. Évitez les chocs, les chutes et l'immersion. Ne percez pas le moteur. En cas de problème, vérifiez le câblage et le contact thermique.

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble à 4 conducteurs de section adaptée (minimum 1,5 mm²). Les couleurs recommandées : bleu (neutre), noir (phase), marron (phase) et vert-jaune (terre).

Le moteur est-il garanti ?

La garantie est conditionnée au respect des instructions de sécurité fournies. Toute utilisation non conforme ou modification annule la responsabilité de Somfy.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site de Somfy : www.somfy.com/solutheque. Vous pouvez également la trouver sur notice-facile.com.

MODE D'EMPLOI 5007711B SOMFY

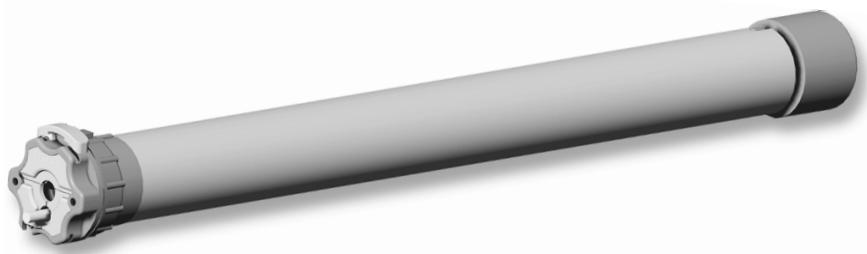

LT 50-60 / LT 50 RH

Avant la mise en œuvre, veuillez lire les instructions de sécurité ci-jointes. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

HOME MOTION BY

sOmfy.

Symboles utilisés dans votre notice

Les actions Montée

Arret

Descente

Appuyer et relâcher

Réglage terminé

État du produit porteur Position Haute

Montée

Position basse

Descente

Arrêt à la position souhaitée

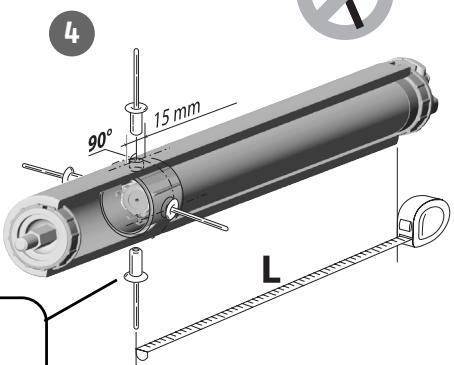

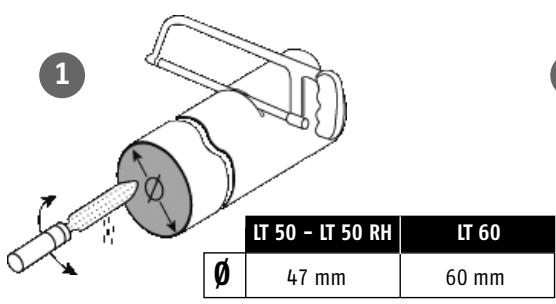

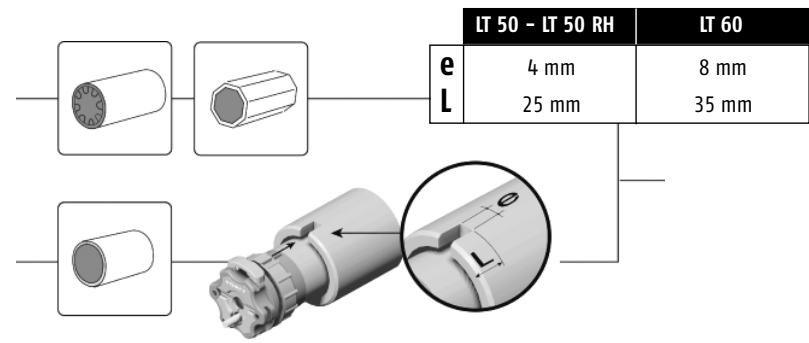

2 Assemblage du moteur

Acier 4.8mm

3 Installer le tube sur ses supports

LT50-LT60

LT 50 RH 1 Plastite - FZ N/7 x 12

1 Plastite - FZ N/ 7 x 12

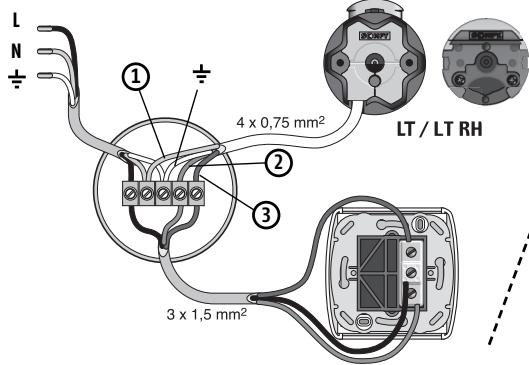

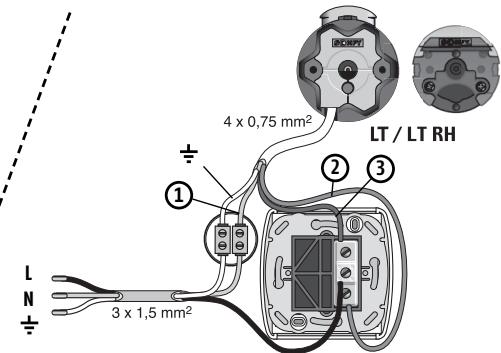

4 Alimentation et câblage

Vérifier 230 V/50 Hz (1) ② Bleu (3) Noir

Vert-jaune

5 Réglage des fins de courses

Préparation Enlever le cache jaune et enfoncez les 2 boutons poussoirs : jaune et blanc

câblage

Le moteur monte

Le moteur descend

Inverser le fil noir et le fil marron du moteur

Réglage de la fin de course haute

Réglage de la fin de course basse

Mise en garde

Ne pas brancher 2 inverseurs sur un moteur

Ne pas brancher 2 moteurs sur un inverseur

Former une goutte avec le câble d'alimentation

Ne pas brancher le moteur sur un double pouvoir

Ne pas immerger

Éviter les chocs

Eviter les chutes

Ne pasPERCER

Dépannage

LE MOTEUR NE FONCTIONNE PAS :

Vérifier :

• le câblage du moteur
• le contact thermique (attendre le refroidissement du moteur)
• la conformité du câble utilisé (4 conducteurs)

L'APPAREILLAGE S'ARRÊTE TROP TÔT :

Vérifier :

• le fonctionnement des fins de course pendant la rotation du moteur
• que la couronne d'entraînement est bien solidarisée au tube
• que les fins de course du moteur soient bien réglées

Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www. somfy. com Rubrique CE

www. somfy. fr

N° Actipro:0820374374

Vous pouvez retrouver cette notice sur la Soluthèque Somfy :

www.somfy.com/solutheque
