TG-3468 - Carte réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau Gigabit Ethernet PCI Express
Marque	TP-Link
Modèle	TG-3468
Interface	PCI Express (x1)
Standard réseau	IEEE 802.3, 802.3u, 802.3ab
Débit de données	10/100/1000 Mbps (autonégociation)
Dimensions	120 x 80 x 22 mm
Poids	50 g
Alimentation	Via le slot PCI Express (3,3 V / 2,5 W max)
Connecteur	1 port RJ45
Fonctions principales	Gigabit Ethernet, auto MDI/MDIX, support Jumbo Frame, Wake-on-LAN, VLAN 802.1Q, priorisation 802.1p
Systèmes d'exploitation compatibles	Windows 11/10/8.1/8/7/Vista/XP, Windows Server, Linux
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Éteindre l'ordinateur avant d'installer ou de retirer la carte. Manipuler par les bords.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. Carte non réparable.
Informations générales	Carte réseau pour ordinateur de bureau, conforme RoHS, CE, FCC

FOIRE AUX QUESTIONS - TG-3468 TP-LINK

Quels sont les prérequis pour installer la carte réseau TP-Link TG-3468 ?

Vous devez disposer d'un emplacement PCI Express (x1, x4, x8 ou x16) libre sur votre carte mère, ainsi que d'un système d'exploitation compatible (Windows, Linux). Assurez-vous que votre boîtier peut accueillir la carte (format standard).

Comment installer la carte réseau TG-3468 ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Ouvrez le boîtier, insérez la carte dans un slot PCI Express libre, puis fixez-la avec une vis. Refermez le boîtier, branchez l'alimentation et allumez l'ordinateur. Installez les pilotes si nécessaire.

Quels pilotes sont nécessaires pour le TG-3468 ?

Sous Windows 10/11, les pilotes sont généralement inclus. Sinon, téléchargez-les sur le site officiel de TP-Link (modèle TG-3468). Pour Linux, le pilote r8169 est souvent intégré au noyau.

Le TG-3468 est-il compatible avec mon système d'exploitation ?

Le TG-3468 est compatible avec Windows 11/10/8.1/8/7/Vista/XP (32/64 bits) et la plupart des distributions Linux. Vérifiez la liste complète sur le site de TP-Link.

Comment configurer la carte réseau après installation ?

Généralement, la carte est reconnue automatiquement. Vous pouvez configurer l'adresse IP, le DNS et d'autres paramètres réseau dans les paramètres de votre système d'exploitation (Panneau de configuration > Réseau et Internet > Centre Réseau et partage).

Le voyant de la carte ne s'allume pas, que faire ?

Vérifiez que la carte est correctement insérée dans le slot PCI Express et que le câble Ethernet est bien connecté. Assurez-vous que le périphérique réseau est activé dans le gestionnaire de périphériques. Si le problème persiste, testez la carte sur un autre ordinateur.

Quelle est la vitesse maximale du TG-3468 ?

Le TG-3468 supporte des vitesses jusqu'à 1000 Mbps (1 Gbps) en full duplex, avec autonégociation. La vitesse réelle dépend de votre réseau et de votre fournisseur d'accès.

Le TG-3468 prend-il en charge la fonction Wake-on-LAN ?

Oui, le TG-3468 prend en charge Wake-on-LAN. Vous devez activer cette fonction dans le pilote (sous Windows) et dans le BIOS de votre carte mère.

Comment nettoyer la carte réseau TG-3468 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Ne jamais utiliser d'eau, de solvants ni de produits abrasifs. Évitez de toucher les composants électroniques avec les doigts.

Puis-je utiliser le TG-3468 sur un slot PCI Express x16 ?

Oui, le TG-3468 est compatible avec les slots PCI Express x1, x4, x8 et x16. Il fonctionnera correctement, mais utilisera uniquement la largeur de bande d'une voie PCIe.

MODE D'EMPLOI TG-3468 TP-LINK

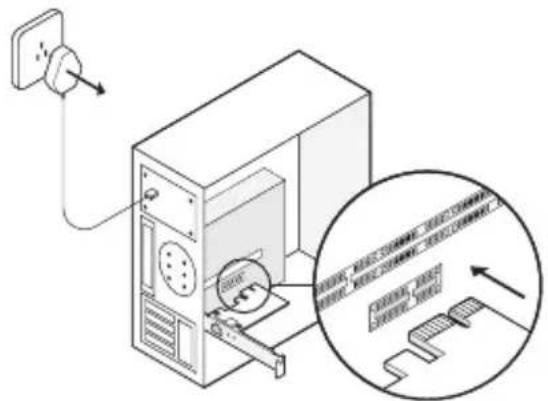

a. Éteignez votre ordinateur, débranchez le câble d'alimentation et ouvrez le boîtier.
b. Localisez un emplacement PCI-E disponible et insérez soigneusement la carte.

Remarque : Si l'équerre installée ne convient pas à votre ordinateur, démontez celle fixée à la carte et remplacez la par l'équerre low profile fournie..

c. Refermez le boîtier, branchez le câble d'alimentation et allumez votre ordinateur.

Remarque : Sous Windows XP et Windows Vista, la fenêtre Found New Hardware Wizard (Assistant Nouveau matériel détecté) peut s'afficher lorsque l'adaptateur est branché. Cliquez sur Cancel (Annuler).

2 Installation du logiciel

Pour Windows XP

Français

1. Insérez le CD dans le lecteur de CD-ROM. Cliquez ensuite avec le bouton droit sur My Computer (Poste de travail), puis cliquez sur Manage (Gérer).
2. Ouvrez le Gestionnaire de périphériques. Allez dans Autres périphériques, cliquez avec le bouton droit sur Ethernet Controller (Cartes réseau), puis cliquez sur Update Driver... (Mettre à jour le pilote...)
3. Sélectionnez No, not this time (Non, pas cette fois), puis cliquez sur Next (Suivant).
4. Sélectionnez Install from a list or specific location[Advanced] (Installer à partir d'une liste ou d'un emplacement spécifique [Avancé]), puis cliquez sur Next (Suivant).
5. Sélectionnez Don't Search. I will choose the driver to install (Ne pas rechercher. Je vais choisir le pilote à installer), et cliquez sur Next (Suivant).
6. Choisissez Cartes réseau dans la liste déroulante, puis cliquez sur Next (Suivant).
7. Cliquez sur Have Disk... (Disque fourni...)
8. Cliquez sur Browse... (Parcourir...)
9. Accédez à My computer (Poste de travail) > CDXXX (H:) > TG-3468 > Drivers (Pilotes) > Windows XP, choisissez le fichier .inf, puis cliquez sur Open (Ouvrir).
10. Cliquez sur OK.
11. Cliquez sur Next (Suivant).
    Remarque : Si la fenêtre contenant le message 'The software has not passed Windows Logo testing to verify its compatibility with Windows XP (Le logiciel n'a pas passé le test du logo Windows pour vérifier sa compatibilité avec Windows XP)', s'affiche, cliquez sur Continue Anyway (Continuer) quand même pour continuer.
12. Cliquez sur Finish (Terminer) pour terminer l'installation.

Pour les autres systèmes Windows

1. Insérez le CD dans le lecteur de CD-ROM.

2. Cliquez avec le bouton droit sur Computer (Ordinateur), puis cliquez sur Manage (Gérer).

3. Ouvrez le Gestionnaire de périphériques. Allez dans Autres périphériques et cliquez avec le bouton droit sur Ethernet Controller (Cartes réseau); puis cliquez sur Update Driver Software... (Mettre à jour le logiciel du pilote...)

OU

Ouvrez le Gestionnaire de périphériques. Accédez à Cartes réseau, cliquez avec le bouton droit sur Realtek PCIe GBE Family Controller (Contrôleur de famille Realtek PCIe GBE), puis cliquez sur Update Driver Software... (Mettre à jour le logiciel du pilote...)

1. Sélectionnez Browse my computer for driver software (Parcourir mon ordinateur pour le logiciel du pilote).
2. Sélectionnez Let me pick from a list of device drivers on my computer (Laissez-moi de choisir parmi une liste de pilotes de périphériques sur mon ordinateur).
3. Pour Windows 7 / Vista: Choisissez Show All Devices (Afficher tous les appareils), puis cliquez sur Next (Suivant).
4. Cliquez sur Have Disk... (Disque fourni...)
5. Cliquez sur Browse... (Parcourir...)
6. Accédez à Computer (Ordinateur) > CDXXX (H:) > TG-3468 > Drivers (Pilotes) > Windows X (32 bits ou 64 bits), choisissez le fichier .inf, puis cliquez sur Open (Ouvrir).
7. Cliquez sur OK.
8. Sélectionnez Gigabit PCI Express Network Adapter (Carte réseau PCI Express Gigabit) (pour Windows Vista/8) ou TP-Link Gigabit PCI Express Adapter (Carte PCI Express Gigabit TP-Link) (pour les autres systèmes), puis cliquez sur Next (Suivant).
9. Attendez quelques secondes.
10. Cliquez sur Close (Fermer) pour terminer l'installation.

Questions fréquentes

Q1: Comment trouver le pilote si le CD est perdu ou cassé ?

A. Vous pouvez trouver et télécharger le pilote à http://www.tp-link.com/download-center

Q2: Que faire si PC ne trouve pas le nouveau matériel ?

A1. Vérifiez si la carte réseau est correctement insérée dans l'emplacement PCI Express.

A2. Réinsérez la carte ou essayez de l'insérer dans un autre emplacement PCI Express.

A3. Si le problème persiste, contactez notre assistance technique.

Q3: Comment trouver la version matérielle de la carte ?

A1. La version du matériel (Ver: X.Y) est imprimée sur l'étiquette du produit sur l'emballage et sur la carte. Le nombre X est la version matérielle de la carte.

Model: Ver:X.Y

S/N:

A2. Pour des instructions plus détaillées, consultez https://www.tp-link.com/fr/faq-46.html

Support

Pour le support technique, le guide de l'utilisateur et d'autres informations, consultez http://www.tp-link.com/fr/support, ou scannez le QR code.

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil.

Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE. La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.
