HYDROMOTRIX CONDENS V - Chaudière à condensation FRISQUET - Notice d'utilisation et mode d'emploi gratuit

Marque	FRISQUET
Modèle	HYDROMOTRIX CONDENS V
Type de produit	Chaudière à condensation murale
Puissance (kW)	23 / 32 / 45 selon version
Catégorie gaz	II 2E+3P (Gaz Naturel et Propane)
Débit calorifique max (kW)	26,08 / 36,05 / 50,67 selon version
Débit gaz GN G20 (m³/h)	2,756 / 3,812 / 5,358 selon version
Débit gaz Propane G31 (kg/h)	2,020 / 2,798 / 3,933 selon version
Débit sanitaire Δt 30K (l/min)	11 / 15 / 19 selon version
Pression maxi ECS (bar)	10
Température maxi chauffage (°C)	85
Alimentation électrique (V)	230 V / 50 Hz
Capacité vase d'expansion (L)	10 / 12 / 16 selon version
Pression maxi chauffage (bar)	3
Dimensions (HxLxP mm) version 23 kW	790 x 495 x 410
Dimensions (HxLxP mm) version 32 kW	810 x 550 x 440
Dimensions (HxLxP mm) version 45 kW	865 x 710 x 490
Poids en charge (kg) version 23 kW	82
Poids en charge (kg) version 32 kW	102
Poids en charge (kg) version 45 kW	140
Raccordement fumées ∅ (mm)	125 / 139 / 180 selon version
Raccordement gaz	M 20x27-3/4" ou M 26x34-1" selon version
Raccordement sanitaire	M 15x21-1/2"
Contrôle de flamme	Par ionisation
Sécurité	DAT, surchauffe, manque d'eau, pression excessive
Garantie	Corps de chauffe, brûleur et ballon inox : 5 ans ; autres composants : 2 ans (sous conditions)

FOIRE AUX QUESTIONS - HYDROMOTRIX CONDENS V FRISQUET

Comment remettre la chaudière en mode marche normale après l'installation ?

Après l'installation, basculer le switch n°6 (situé sous la trappe TA du tableau de bord) vers la gauche pour passer du mode installation au mode marche normale. Le voyant rouge s'éteint et le voyant vert s'allume.

Que faire si le voyant rouge de mise en sécurité s'allume lors du premier allumage ?

Cela peut être dû à une purge gaz insuffisante. Appuyez 2 secondes sur le bouton pour relancer le cycle d'allumage plusieurs fois. Si le brûleur s'éteint après quelques secondes, vérifiez le raccordement phase/neutre de la prise électrique.

Comment effectuer le remplissage du circuit de chauffage ?

Branchez la chaudière et basculez l'interrupteur sous tension (voyant rouge allumé). Desserrez le bouchon du purgeur automatique de 2 tours. Ouvrez les deux vannes sous la chaudière pour remplir jusqu'à ce que seul le voyant vert soit allumé. Fermez les vannes, purgez les radiateurs, puis rétablissez la pression si nécessaire.

Comment régler la température de l'eau chaude sanitaire ?

Le RTA (régulateur de température) est préréglé entre 45 et 50 °C. Pour modifier, mettez la chaudière en position 'max', laissez couler l'eau chaude jusqu'à l'allumage du brûleur, puis tournez la vis du RTA avec une clé de 13 : dans le sens horaire diminue la température, antihoraire l'augmente. Agissez par 1/10 de tour toutes les 20 secondes.

Comment initialiser la communication radio avec le satellite d'ambiance ?

Déployez l'antenne du récepteur radio (distance > 1 cm des objets métalliques). Sur le satellite, mettez la molette sur 'AUTO', appuyez 5 secondes sur la touche jusqu'à voir 'CnF'. Sur la chaudière, appuyez 5 secondes sur la touche du tableau de bord jusqu'à ce que le voyant clignote. Relâchez et appuyez 2 secondes sur la touche transmission pour valider. Puis appuyez 2 secondes sur la touche chaudière pour passer en mode AUTO.

Quels entretiens réguliers sont recommandés ?

Un entretien annuel par un professionnel qualifié est obligatoire (Art. 31,6 du RSD). Il inclut le nettoyage du corps de chauffe, du brûleur, du conduit de fumée, la vérification des sécurités (DAT, pressions) et le détartrage si l'eau est dure.

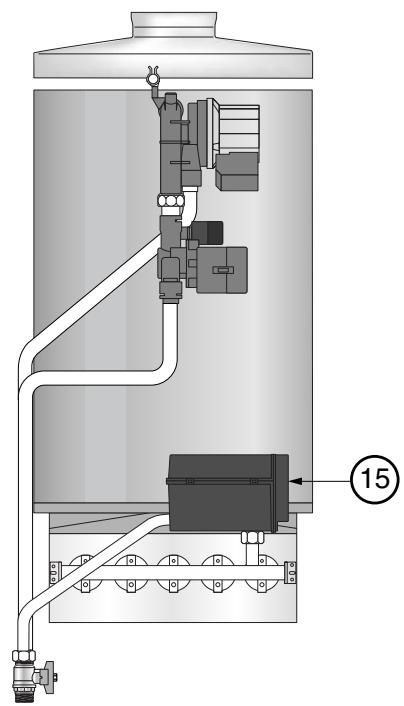

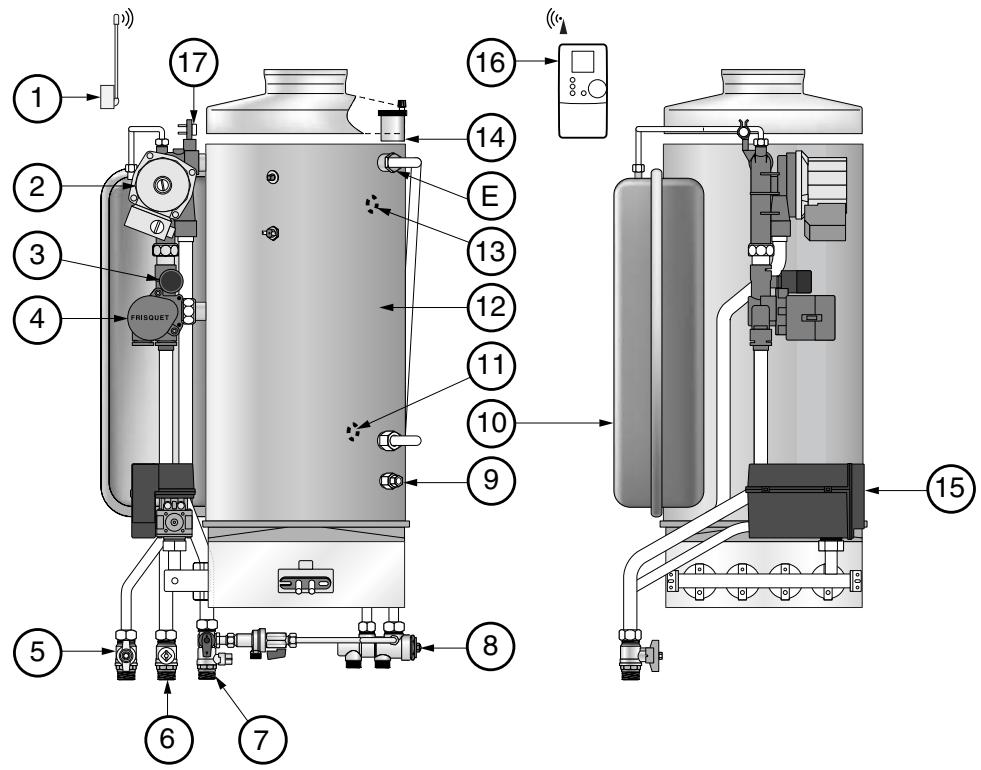

Comment protéger la chaudière contre le gel ?

Si l'installation est inoccupée en hiver, vidangez totalement le circuit de chauffage ou ajoutez un antigel spécial chauffage. Pour le circuit sanitaire, ouvrez un robinet d'eau chaude et froide en point bas, et dévissez le raccord (E) pour vider l'échangeur.

Que faire en cas de défaut affiché par les voyants ?

Consultez le tableau des anomalies page 10 de la notice : par exemple, 'stop' clignotant + 'eco' allumé indique un défaut de configuration. Si le voyant 'stop' est fixe avec 'AUTO', cela peut être un défaut de sonde ou de régulation. Contactez un professionnel si le problème persiste.

Quels sont les diamètres de conduits de fumée à respecter ?

Le diamètre dépend de la puissance : pour 23 kW utiliser ∅125 mm, pour 32 kW ∅139 mm, pour 45 kW ∅180 mm. Le conduit doit dépasser le faîtage de 0,40 m minimum, et de 0,40 m supplémentaire si un obstacle est à moins de 8 m.

Comment passer du gaz naturel au propane ?

Un kit de transformation spécifique est disponible. L'opération doit être effectuée par un professionnel. Pour le propane, supprimez le robinet d'arrêt gaz et raccordez la chaudière directement au détendeur de sécurité 37 mbar à l'aide du raccord à braser fourni.

MODE D'EMPLOI HYDROMOTRIX CONDENS V FRISQUET

Contrôle de flamme par ionisation

Installation

1 - Éléments dimensionnels 4 2 - Mise en place de la barre d'accrochage a) Fixer la barre d'accrochage 4 3 - Accrochage de la chaudière a) Démonter la façade 5 b) Accrocher la chaudière 5 4 - Démontage de la plaque de transport 5 5 - Raccordement des fumées 5 6 - Raccordement des accessoires hydrauliques et gaz 6 7 - Raccordement du circuit électrique 6

Mise en service

1 - Avant de mettre en eau 7 2 - Remplissage 7 3 - Vérifier les étanchéités gaz et eau. 7 4 - Annuler le mode "installation" et passer en mode "marche normale". 7 5 - Configuration avec un gallon externe 7 6 - Initialisation de la communication radio 8 7 - Mise en place du satellite 8 8 - Fixation du satellite 8 9 - Eau chaude sanitaire. 9

SCHEMA Electrique

1 - Schéma de câblage général 9

Sortie du conduit de fumée

Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum.

Si une construction ou un obstacle est à moins de 8 m, il doit alors dépasser celui-ci d'au moins 0,40 m.

Amenée d'air frais à travers une paroi extérieure

Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum :

• 50 cm² pour une puissance de 23kW
• 70 cm² pour une puissance comprise entre 25 kW et 35 kW
• 100 cm² pour une puissance comprise entre 35 kW et 50 kW

Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.

Base du conduit

Elle doit être munie d'un "Té de raccordement" avec réceptacle visible ou d'un "Té de purge" s'il y a un risque de condensation (conduit extérieur).

Environnement

Ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.

La chaudière doit être installée suivant les règles en vigueur :

• Arrêté du 2 août 1977 et arrêtés modificatifs - Norme P45-204 (DTU 61.1)
• NFC 15.100 Installations électriques basse tension
• DTU 24.1 Raccordement des fumées
• NFC 73.600 Installations électriques mise à la terre
• Recommandations ATG B84

Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installateur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz :

• de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.
• de « modulo 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.

Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions d'installation et puissances maximales autorisées.

Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public.

Prescriptions générales pour tous les appareils :

• Articles GZ - Installations aux gaz combustibles et hydrocarbures. Ensuite suivant l'usage :
• Articles GH - Chauffage, ventilation, réfrigération, conditionnement d'air, production de vapeur et d'eau chaude sanitaire.
• Articles GC
• Installations des appareils de cuisson destinés à la restauration.

Prescriptions particulières pour chaque type d'établissements recevant du public (hôpitaux, magasins...)

Boue

Il est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière sur tout si l'installation est ancienne.

Chauffage par le sol

Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de dépôts et la contamination bactérienne.

Tartre

Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protéger le circuit sanitaire des chaudières mixtes des effets néfastes du calcaire : Polyphosphates ou Résines + sel.

Rappel:

-Eau douce

Moins de 12°F

-Eau dure

de à 24°F

-Eau très dure

Plus de 25°F

• 1^ F = 10 grammes de calcaire par m³ d'eau
• 24^ = 240 grammes de calcaire par ^3 d'eau

1 - Éléments dimensionnels

VUE DE FACE

VUE DE DESSUS Pour faciliter l'entretien, si possible laisser un dégagement de 20 cm sur le côté gauche de la chaudière.

Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.

Modèles		A	B	C	D	E	F	G	H	I	J	∅	Poids en charge kg
HYDROMOTRIX	23 KW	80	10	105	685	495	790	320	175	235	410	125	82
HYDROMOTRIX	32 KW	115	30	105	705	550	810	350	200	250	440	139	102
HYDROMOTRIX	45 KW	60	60	175	690	710	865	360	350	250	490	180	140
TGP murale	23 KW	75	75	240	740	550	980	350	200	240	465	125	90
TGP murale	32 KW	75	75	240	740	550	980	350	200	255	465	140	110

Fixer la barre d'accrochage

• Déterminer sa position en fonction de l'emplacement final de la chaudière et de ses dimensions.
• . Leur nature et leur nombre dépendent :
• du matériel du support
• du poids de la chaudière en charge

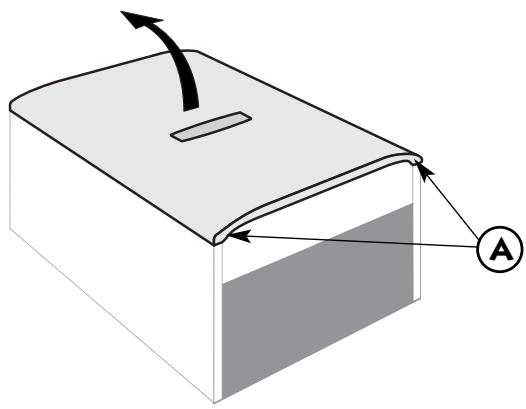

3 - Accrochage de la chaudière

Démonter la façade, pour visualiser la mise en place de la chaudière sur la barre d'accrochage.

• Coucher la chaudière.
• Desserer les 2 vis de quelques tours.
• Soulever la façade et la sortir en la poussant.

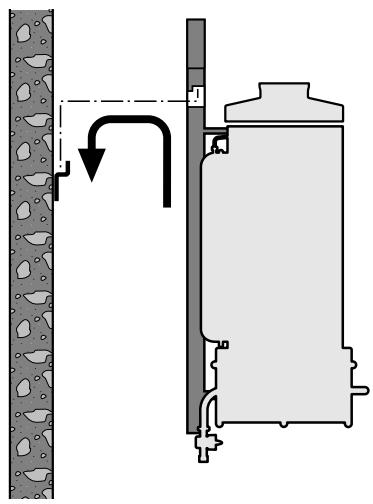

B) Accrocher la chaudière

• Engager la traverse supérieure du chassis dans les deux lèvres de la barre d'accrochage.

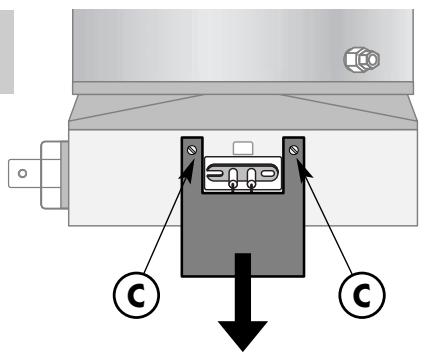

4 - Démontage de la plaque de transport

Fixée sur la chambre de combustion, la plaque de transport doit être obligatoirement retirée.

• Desserer les 2 vis .
• Tirer la plaque vers le bas et desserrer.

5 - Raccordement des fumées

• Prévoir un "Té de raccordement ou Té de purge".
• Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.

Attention, le dispositif de sécurité DAT ne doit en aucun cas être mis hors service. La mise en sécurité intempestive du DAT nécessite impérativement une vérification spécifique du conduit d'évacuation des produits de combustion.

6 - Raccordement des accessoires hydrauliques et gaz

Tous les accessoires (voir schéma ci-dessous) se trouvent dans le carton de la chaudière.

Il est impératif de monter le dispositif de replissage (le disconnecteur + le tube) avant de raccorder la chaudière à l'installation.

Pour les modèles « Chauffage seul », monter le bouchon 8/13 livre avec la chaudière dans le sachet d'accessoires, sur le raccord de la vanne à la place du disconnecteur.

Attention, le diamètre de canalisation gaz doit être calculé spécifiquement en fonction des caractéristiques et des pertes de charge de l'installation.

Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.

Accessoires fournis

Vanne Départ - Vanne Retour - Robinet Gaz - RTA - Régulateur de débit - Disconnecteur + Robinet de replissage - Tube de replissage sauf pour modèles CI

Monter impérativement le régulateur de débit dans le logement prévu dans le RTA

Modèles		A	B	C	X	E	Départ Retour	Gaz	Sanitaire
HYDROMOTRIX	23 kW	50	60	60	225	60	M 20x27-3/4"	M 20x27-3/4"	M 15x21-1/2"
HYDROMOTRIX	32 kW	55	65	70	260	60	M 26x34-1"	M 20x27-3/4"	M 15x21-1/2"
HYDROMOTRIX	45 kW	55	60	60	345	150	M 26x34-1"	M 20x27-3/4"	M 15x21-1/2"
TGP MURALE	23 kW	80	60	60	215	95	M 20x27-3/4"	M 20x27-3/4"	M 15x21-1/2"
TGP MURALE	32 kW	55	65	70	235	85	M 26x34-1"	M 20x27-3/4"	M 15x21-1/2"

Propane : Ne pas mettre de robinet d'arrêt gaz, raccorder la chaudière directement au détendeur de sécurité 37 mbar.

7 - Raccordement du circuit électrique

La chaudière doit être raccordée à une prise murale. En regardant la prise murale de face : la phase doit se situer à droite, le neutre à gauche.

Lors du raccordement, il est indispensable de respecter le repérage phase/neutre et d'avoir une mise à la terre efficace.

La chaudière est livrée dans une situation "installation". Elle ne pourra pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.

1 - Avant de mettre en eau

• vérifier à l'aide d'un tournevis et après avoir enlevé le bouchon, la libre rotation du circulateur.

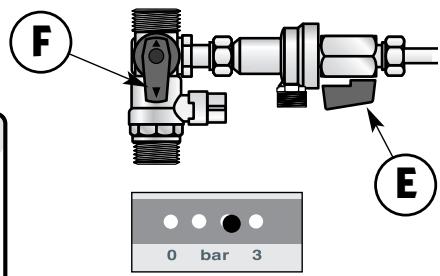

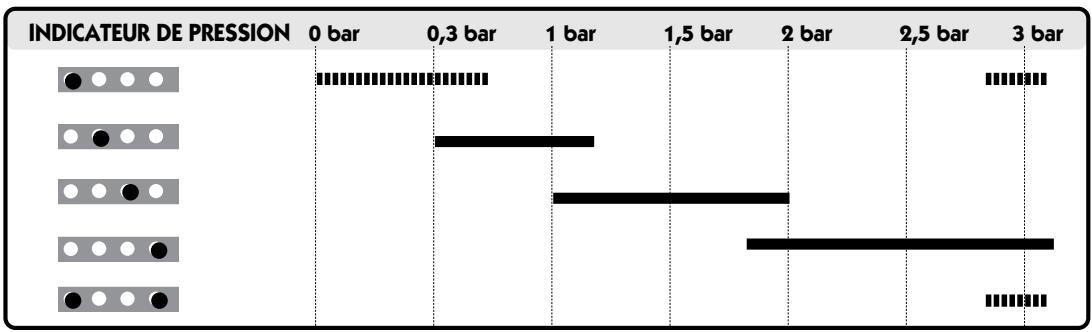

2 - Remplissage

Pour dire la valeur de la pression durant le remplissage, la prise de la chaudière doit être branchée et l'interrupteur basculé "sous-tension".

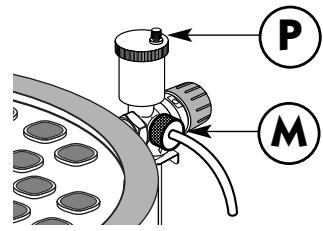

Le voyant rouge est allumé. - Desserrer le bouchon P du purgeur automatique de 2 tours. Un purgeur manuel M situé sur le corps de la soupape permet d'accélérer le dégazage. - Ouvrir les deux vannes et situées sous la chaudière de part et d'autre du disconnecteur. La pression monte et l'indicateur évolue jusqu'à ce que seul le voyant vert soit allumé. Fermer les vannes. - Purger l'installation. - Procéder à un appoint d'eau et une nouvelle purge si nécessaire. - Rétablir la pression : voyant vert seul allumé.

4 - Annuler le mode "installation" et passer en mode "marche normale

• Sur le tableau de bord, enlever la trappe TA à l'aide du doigt destiné à cet usage, basculer le switch 6 vers la gauche.

5 - Configuration avec un gallon externe

• Basculer le switch 1 vers la droite (voir Schéma ci-dessous).

Standard	Choix configuration
1 □	Ballon externe	□ non oui
2 □	RIF 5000
3 □
4 □
5 □	Satellite radio oui	□ non
6 □	Mode installation* marche normale * Annule toutes les fonctions de la chaudière sauf la lecture de pression. Durant l'installation de la chaudière et les vérifications d'échéauté des circuits (eau et gaz), il doit être en "mode installation". Ensuite, basculer (à gauche) pourmettre la chaudière en marche normale.

Avertissement:

Lors d'une première tentative d'allumage, le voyant rouge de mise en sécurité peut s'allumer à cause d'une purge gaz insuffisante.

Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant 2 secondes sur le bouton. Si le brûleur s'éteint quelques secondes après son allumage, voir si le raccordement Phase/Neutre est bien respecté (page 6).

En sélectionnant, la chaudière est en mode de conduite manuelle.

• On peut CHOISIR la température de départ en appuyant sur + ou - et procéder à la vérification du bon fonctionnement de l'installation de chauffage.
• Adapter éventuellement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesses les plus basses).

À ce stade, si la chaudière est pilotée par une régulation RIF 5000, se reporter à la notice spécifique.

6 - Initialisation de la communication radio

• Déployer l'antenne du récepteur radio fixé en haut à gauche sur le châssis de la chaudière (voir nomenclature page 16). L'antenne doit se trouver impérativement à une distance supérieure de 1 cm de tout objet métallique.

Se placer dans la pièce où est posée la chaudière.

• Enlever la trappe du satellite radio ① et dégager la languette de protection des piles ②.
• La molette étant sur "AUTO", appuyer 5 secondes sur la touche, le message "CnF" apparait : le satellite est en mode "configuration", il envoie son identité au récepteur.

Appuyer durant 5 secondes sur du tableau de bord de la chaudière, le voyant de la commande manuelle clignote indiquant qu'il reçoit la transmission radio.

• Relâcher et appuyer 2 secondes sur la touche transmission.

du tableau de bord pour valider la

• Pour passer sur mode "AUTO", appuyer 2 secondes sur la touche du tableau de bord de la chaudière.

Appuyer brievement sur du satellite : l'initialisation est terminée.

7 - Mise en place du satellite

• Vérifier la transmission radio : Le satellite étant sur "AUTO", appuyer 5 secondes sur , le message "TEST" apparait. Sur le tableau de bord de la chaudière, tous les voyants sont éteints sauf le thermomètre qui défile selon une "chenille" : la transmission est efficace.
• Placer le satellite dans une pièce représentative de la température moyenne de l'habitation.
• Vérifier que la transmission est toujours efficace. Appuyer brièvement sur pour sortir du mode "TEST".

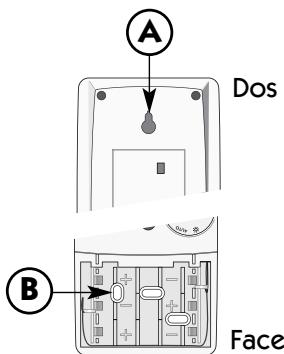

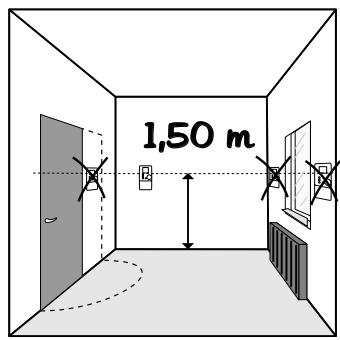

8 - Fixation du satellite

-Fixer une vis dans le mur en laissant dépasser la tête. - Accrocher le satellite sur cette vis par la "boutonnière" (A). - Tracer, encercler et visser dans un des trous du compartiment.

Attention, les radiateurs installés dans la pièce où se trouve le satellite d'ambiance ne doivent pas être équipés de robinets thermostatiques.

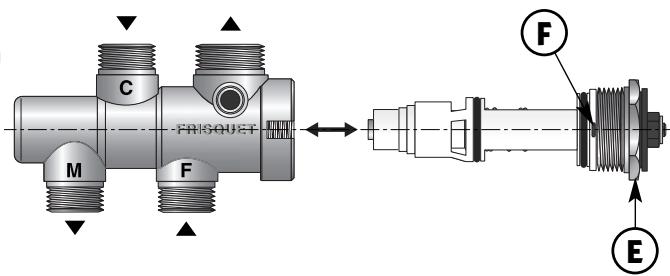

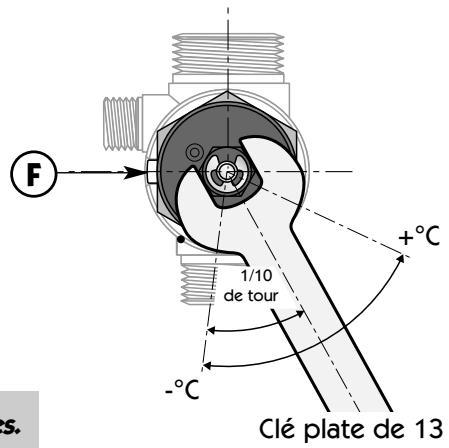

9 - Eau chaude sanitaire

Le RTA est préréglé pour une température de sortie maximale comprise entre 45 et 50°C, point idéal de fonctionnement pour le meilleur rapport confort d'utilisation et économique d'énergie.

Avant de modifier son réglage, vérifier la présence du régulateur de début sinon :

a) Mettre la chaudière en position "max". b) Laisser couler l'eau chaude jusqu'à l'allumage du brûleur. c) Avec une clé plateau de 13, modifier le réglage :

• Sens horaire, diminue la température.
• Sens inverse, augmente la température.

Ce réglage est très sensible, agir par petite rotation (1/10 de tour) toutes les 20 secondes.

Dotée d'une nouvelle technologie de régulation de température, la cartouche du R. T. A. peut être échangée dans le cadre de la maintenance :

a) Isoler ou démonter le R. T. A. b) Dévisser la douille . c) Sortir l'ancienne cartouche. d) Nettoyer sans rayer l'intérieur du corps. e) Remonter la cartouche neuve en engageant le doigt (F) dans la rainure.

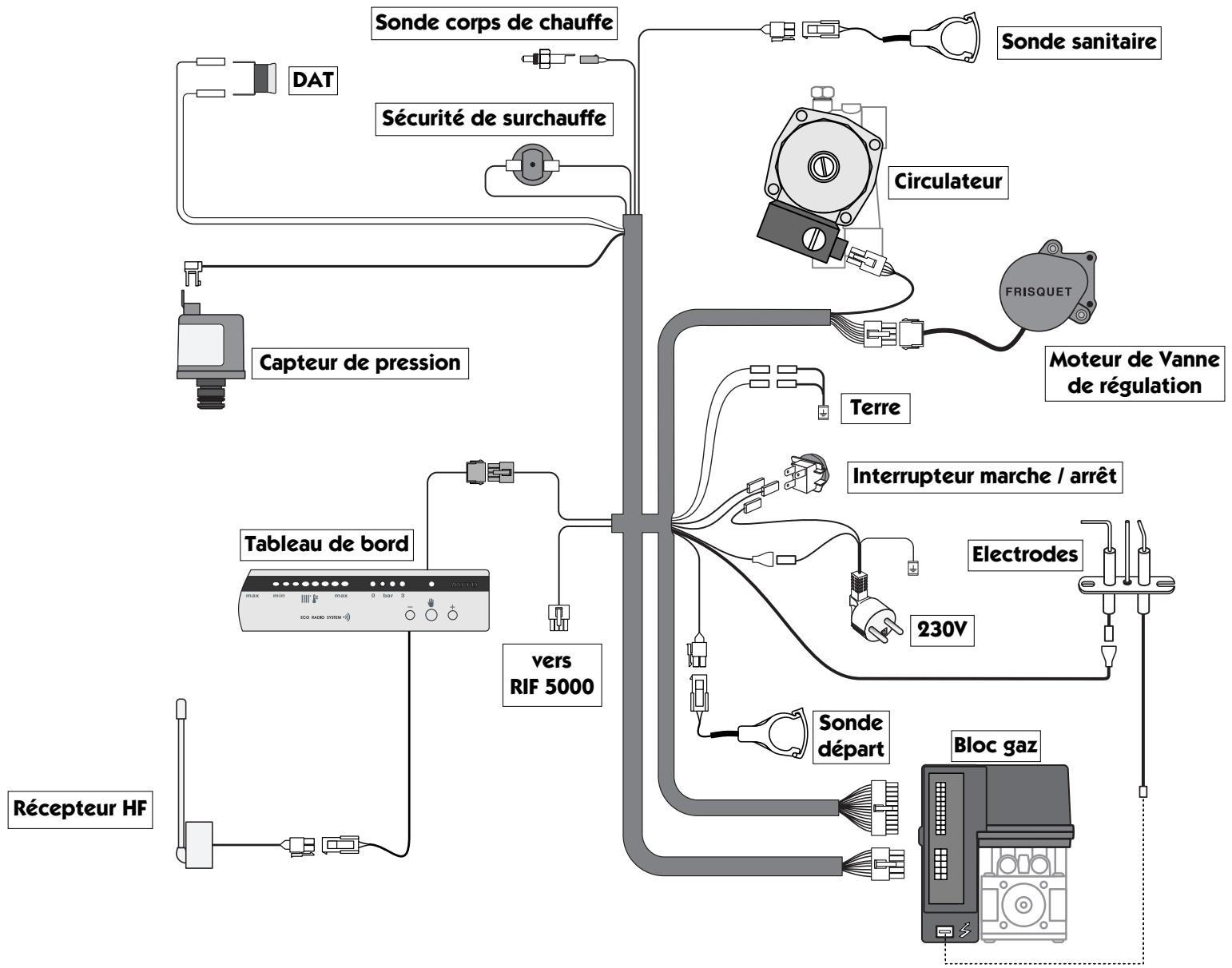

1 - Schéma de câblage général

Type Modèle		HYDROMOTRIX 23 B11BS Murale	HYDROMOTRIX 32 B11BS Murale	HYDROMOTRIX 45 B11BS Murale	TGP 23 B11BS Murale	TGP 32 B11BS Murale
Puisance	kW	23	32	45	23	32
Catégorie		II 2E+3P	II 2E+3P	II 2E+3P	II 2E+3P	II 2E+3P
Débit calorifique	kW	26,08	36,05	50,67	25,05	34,85
Débit gaz Lacq G20 (20 mbar)	m3/h	2,756	3,812	5,358	2,649	3,685
Débit gaz Groningue G25 (25 mbar)	m3/h	2,929	4,052	5,695	2,816	3,917
Débit gaz Propane G31 (37 mbar)	kg/h	2,020	2,798	3,933	1,944	2,705
Débit sanitaire Δt 30K	l/min	11	15	19	13	16
Pression maxi ECS	bar	10	10	10	10	10
Température maxi chauffage	°C	85	85	85	85	85
Alimentation électrique	V	230	230	230	230	230
Capacité Vase	I	10	12	16	10	12
* Installation	I	120	150	200	120	150
Pression maxi chauffage	bar	3	3	3	3	3

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

Changement de gaz

Les chaudières FRISQUET sont transformables de Gaz Naturel en Propane et de Propane en Gaz Naturel. Une notice spécifique dérivant cette opération est fournie avec le Kit de transformation. Cette opération est simplifiée par l'absence de veilleuse et doit être réalisée par un professionnel. Vous trouvez toutes les indications nécessaires dans les pochettes de transformations gaz disponibles chez votre grossiste habitual.

Attention, vérifier que les indications concernant l'état de réglage mentionnées sur la plaque signalétique ou complémentaire doivent être compatibles avec les conditions d'alimentation locales. Pour les transformations de gaz naturel en propane, le robinet gaz GN doit être supprimé. Raccorder la chaudière directement au détendeur de sécurité 37mbar à l'aide du raccord à braser fourni.

Quelques conseils

• Bruits d'air : Purger la chaudière et les radiateurs.
• Bruits d'eau : Régler la vitesse du circulateur.
• Coup de bélier : Il est fréquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier. Ceux-ci peuvent eventuellement se répercuter dans la chaudière. Le coup de bélier est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forte qui entraînant des vitesses élevées génératrices du coup de bélier.

Solutions : - Poser un réducteur de pression réglable à membrane

• Poser un anti bélier à membrane.
• Expansion dans le circuit sanitaire : Afin d’éviter toute élévation trop importante de la pression liée à l’ ’alimentation eau froide de la chaudière intègre un clapet antiretour ou un réducteur de pression. L’écoulement du groupe ou de la soupape doit être raccordé à une mise à l’air libre. Un vase d’expansion « spécial sanitaire » de faible capacité (0,5 l) peut compléter ce dispositif limitant ainsi l’écoulement d’eau.
• Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que des entartrages prématurés, il est indispensable d'équiper les mitigeurs de clapets antiretour sur l'eau froide et l'eau chaude.
• Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.

Protection CONTRE le GEL

• Vidanger totalement l'installation de chauffage ou la protégérer par un antigel chauffage.
• Vidanger totallyment l'échangeur sanitaire en ouvrant un robinet d'eau chaude et d'eau froide en point bas, et en dévissant le raccord (E) (voir nomenclature page 11).
• HYDROMOTRIX 23 kW
• 32 kW
• TGP 23 kW
• 32 kW

1 - Récepteur radio 2 - Circulateur 3 - Capturateur de pression 4 - Moteur de vanne de régulation 5 - Robinet gaz 6 - Vanne d'isolement retour chauffage 7 - Vanne d'isolement département chauffage 8 - RTA

9 - Vidange chauffage 10 - Vase d'expansion 11 - Raccord Retour deuxième circuit (en option sur HYDROMOTRIX mixte 23 kW) 12 - Corps de chauffe 13 - Raccord Départ deuxième circuit (en option sur HYDROMOTRIX mixte 23 kW) 14 - Purgeur automatique + manuel

15 - Module / Bloc gaz 16 - Satellite de communication 17 - DAT

• place à l'arrière du corps de chauffe

- HYDROMOTRIX 45 kW

ALLUMÉ ETEINT CLIGNOTE ETAT INDIFFÉRENT
stop	stop	stop	stop	AUTO	Défaut de configuration
stop	stop	stop	stop	AUTO	Défaut régulation RIF 5000
stop	stop	stop	stop	AUTO	Défaut sonde départ
stop	stop	stop	stop	AUTO	Défaut sonde corps de chauffe
stop	stop	stop	stop	AUTO	Sonde sanitaire court circuit
stop	stop	stop	stop	AUTO	Défaut sonde sanitaire
stop	stop	stop	stop	AUTO	Manque d'eau
stop	stop	stop	stop	AUTO	Excès pression d'eau
stop	stop	stop	stop	AUTO	Défaut capteur de pression
stop	stop	stop	stop	AUTO	Défaut vanne régulation
stop	stop	stop	stop	AUTO	Pas de réception radio
stop	stop	stop	stop	AUTO	Surchauffe
stop	stop	stop	stop	AUTO	Evacuation gaz brûlés
stop	stop	stop	stop	AUTO	Sécurité brûleur
stop	stop	stop	stop	AUTO	Radio non initiaisée
stop	stop	stop	stop	AUTO	Mode installation
stop	stop	stop	stop	AUTO	ANOMALIE
eco max	min	max	0 bar 3

Conditions generales de garantie

Nos chaudières sont garanties contre tous défauts de fabrication. Elles doivent être mises en œuvre dans le respect des règles de l'art, la règlementation et les normes en vigueur.

La garantie est de 1 an dans une limite de 18 mois à compter de la date de sortie d'usine.

Notre garantie et notre responsabilité sont limitées à la fourniture gratuite de ou des pièces retournées en usine pour examen et reconnues défectueuses lors de l'origine.

Aucune indemnité ou dommage-intérêt ne pourra nous être demandé de ce chef.

Sont exclus de la garantie les déteriorations provenant d'une installation ou d'une utilisation anormale ou de phénomènes tels que encrassement, embouage, défaut de pose, foudre, événements météorologiques, actes de malveillance etc...

Les visites et examens que nous pouvons être conduits à effectuer chez l'usager ont le caractère d'une assistance technique et ne peuvent en aucun cas être une reconnaissance, même implicite, de responsabilité.

L'acheteur non professionnel ou l'utilisateur bénéficiait en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.

Conditions particulieres d'application

Par dérogation aux conditions générales, la garantie Longue Durée est portée à :

• 5 ANS pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorporé à la chaudière.
• 2 ANS pour les autres composants de la chaudière.

Cette extension Garantie Longue Durée est accordée si la vente, l'installation et l'entretien sont faits par un professionnel qualifié dans les domaines concernés.

Cet entretien doit être effectué tous les ans (Art. 31,6 du Règlement Sanitaire Départemental).

Obtention de la garantie LONGUE DUREE

Notre Garantie Longue Durée doit être remplie obligatoirement par votre installateur.

Sa collaboration est pour vous et pour nous, l'assurance d'une qualité d'installation, le respect des normes et des règles de l'art qui donnent à votre chaudière les conditions de fonctionnement adaptées à un appareil performant et de haut rendement.

L'enregistrement de la garantie Longue Durée nécessite de compléter entièrement les informations demandées sur le coupon "Carte de garantie à retourner".

Si les conditions particulières de la garantie longue durée sont réunies, celle-ci est automatiquement accordée.
